jimmylu 第一次組裝HTPC心得分享~新手適用^_^

jimmylu

說到HTPC我算是超級新手了~
一堆朋友早在好幾年前就開始組HTPC了.....只有我撑最久^_^，
這是我的第一次組裝HTPC，
組HTPC對於某些人或許像吃飯一樣容易~
不過對我而言卻不知該如何下手............
所以我先買了一本2008 電腦DIY的參考書籍來研究~
再加上網路搜尋相關資訊及一些實例實測的經驗分享，
漸漸才清楚知道一台HTPC所需的一些元件了~
到底一台可以播放1080P的HTPC要有那些配備，
之前朋友會問我有多少預算要組HTPC，
坦白說....這對一位電腦零組件認知有限的人....是很難回答的問題~
懂電腦的人...就會開始對你談主機板用那一張、CPU用這一顆、RAM要多少、POWER、硬碟....等~
問題是聽的人到頭來...還是霧煞煞...，"HTPC要組的好、不如組的巧"
以下就把Jimmy第一次組HTPC過程經驗分享給大家~

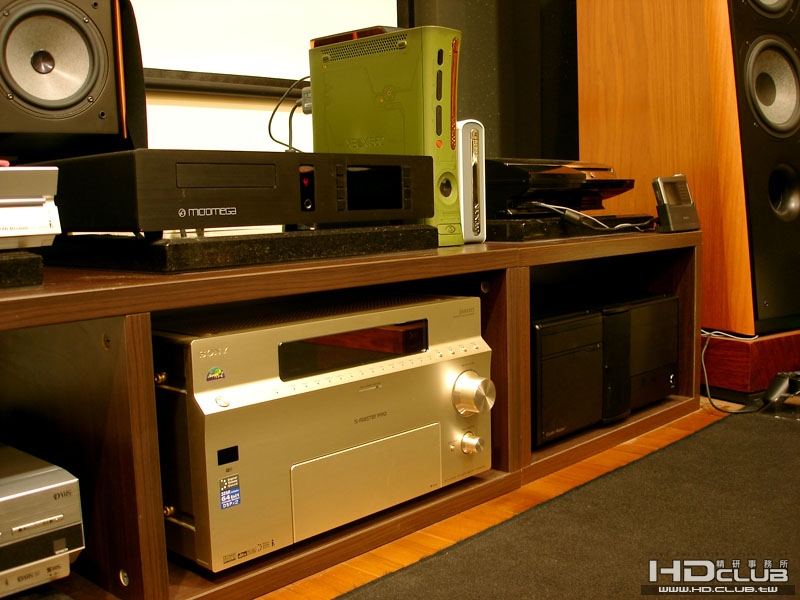

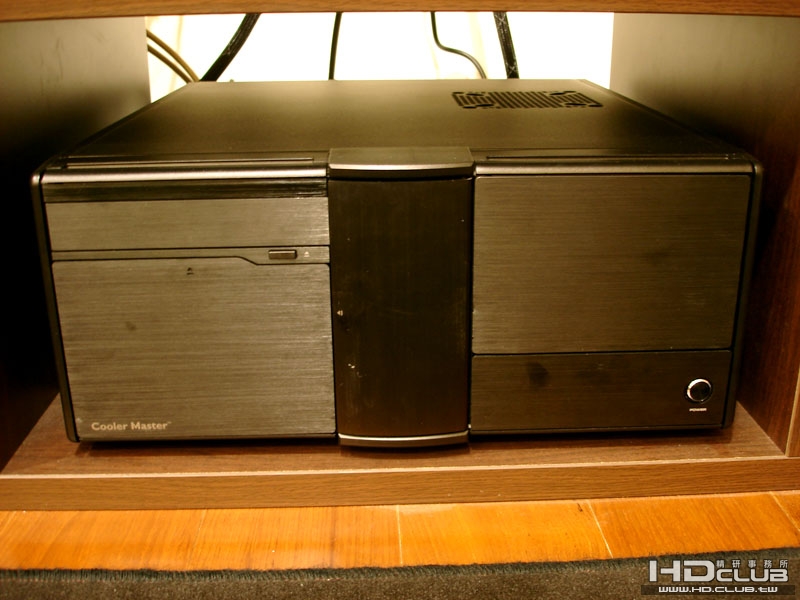

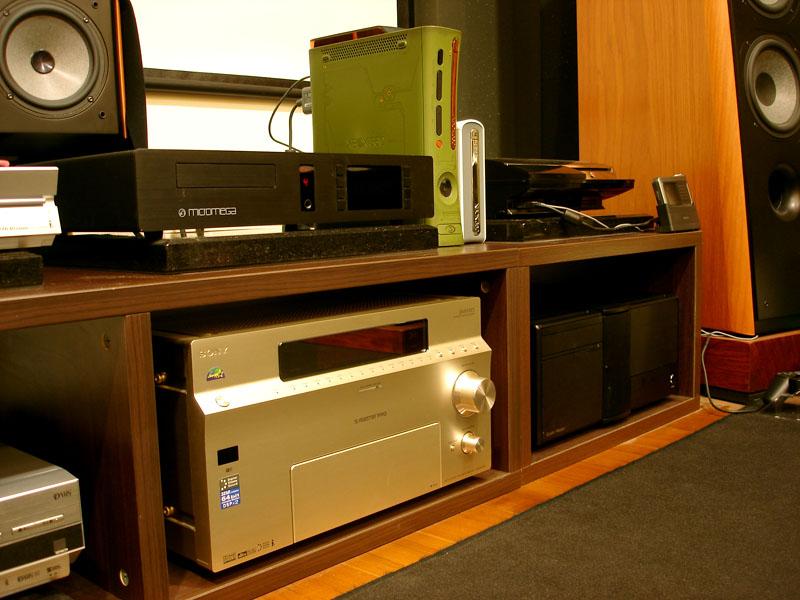

今天的主角就是右下角那台"大黑"







一、資訊的搜集:

到以下這三個網站的HTPC區或相關討論區，找一些點閱率較高的分享文章來看，先了解當下那些元件適合HTPC，
花個二、三天包你就會有一點基本的概念，這對於想組HTPC的人是很有幫助的，靠廣義資訊來定義自己心中的HTPC~

1.HDclub精研事務所:http://www.hd.club.tw/forum-27-1.html
2.Mobile01:http://www.mobile01.com/category.php?id=3
3.MYAV視聽商情網:http://www.myav.com.tw/forum/forumdisplay.php?s=&forumid=553
4.利用Y拍及Y購物中心、露拍及P購物來了解行情及規格，不然光華商場有很多店家都有線上估價系統喔~


二、如何選擇HTPC的元件:

1. 主機板 :
既然是要用來展現1080P的影片，最重要就是主機板上要有豐富的影音端子，
影像如HDMI、DVI(支援HDCP)視訊端子，聲音的話最好有光纖或5.1 / 7.1的類比音效輸出，
其他擴充介面也當然也是愈多愈好，今年有很多專為HTPC設計內建顯示晶片的主機合板，
若你是和Jimmy一樣程度的，就別想太多了...就用這種，新一代的HD 2000系列以上顯卡主機板，
都可硬體解碼H264、VC1二種主流的編碼格式，利用顯卡的硬解效能把CPU佔用率降到最低，
除非要玩3D遊戲...日後真的不夠可以再加高階顯示卡，另外主機板有分ATX (標準卡)、 Micro-ATX (小卡)，
部分HTPC的機殼只能裝Micro-ATX (小卡)的主機板，總之......越新越好...影音功能支援越多越好~

2. 中央處理器CPU :
目前CPU製程幾乎都是65奈米(nm)為主流了，奈米數值愈小代表製程愈新、線路愈精細，
前面主機板的選擇就已經決定了某陣營CPU，因AMD CPU和INTEL CPU的針腳接點設計是完全不同的，
另外CPU運作頻率(GHz)高低，直接影響運算效能及售價的高低，依自己預算挑一顆C/P值佳的CPU，
建議至少雙核心以上的CPU，若預算充足又不超頻玩3D GAME，那就可以直上四核心用CPU直接軟解，
PRO的朋友說這樣的效果最好，不過要注意四核心CPU比較耗電就是了，在採購電源供應器時容量大小的規劃上要稍注意一下~

3. 記憶體模組RAM :
全名應該叫做隨機存取記憶體，我覺得可以更白話一點叫"暫時記憶讀取及寫入的資料"，
不管是開啟文件、軟體執行、網頁瀏覽、MSN...等，都要把資料送用到記憶體暫存，然後才傳給CPU去運算處理，
所以RAM的容量大小和執行效率成正比，目前主流規格為DDR2 800MHz 1GB或2GB(DDR第二代 頻率為800MHz 記憶容量1GB、2GB)，
當然還有更高的DDR3、1066MHz、1333MHz，不過以HTPC而言目前是用不到高階的，主機板有支援雙通道記憶體的話，
建議採購相同品牌及同規格容量二支，有助於提升系統的整體效率~

4. 機殼 :
為HTPC找個美觀實在的家是很重要的，主機板若選擇了Micro-ATX (小卡)的話，就可以選用一些專為HTPC設計的輕薄型的家，
若是選擇ATX (標準卡)的主機板，就只能選擇一般大小的機殼..雖然大但擴充性較好，機殼的擴充性一般常以"幾大+幾小+幾隱藏"來表示固定架數量，
大是指5.25吋固定架-->安裝光碟燒錄機用，小是指3.5吋固定架-->安裝1.44MB軟碟機、讀卡機用，
隱藏也是指3.5吋固定架-->主要用來固定3.5吋的硬碟(這愈多愈好)，除了擴充性的考量外，也要注意是否便於拆裝以及散熱性功能，
機殼前面板是否有USB、1394、耳機、麥克風...甚至eSATA連接孔，方便以後不用繞至機殼後面連接了~

5. 電源供應器POWER :
本來想找顆便宜或用機殼內附送的POWER就好，但相信我這真的不是很安全穩定的方法，
上述的零組件都靠這顆POWER才能運作，而且若要長時間開機或不關機，真的要好好選一顆頭好壯壯的POWER，
建議先到這裡去計算一下瓦數http://support.asus.com.tw/Power ... spx?SLanguage=zh-tw，
再依其所需的容量(W)來採購，目前電源的新標準為ATX 12V，主要是增加CPU的+12V獨立電源線，並將主機板電源線改為24Pin的設計，
接頭是否充足...尤其是SATA接頭，另外POWER的散熱設計也非常重要，一定要選顆散熱風扇運轉起來比較靜音的，
不然日後更換可是甚為麻煩....^_^~

6. 顯示卡PCIe :
若主機板不是選擇專為HTPC設計內建顯卡的合板，那這部分就要選一張支援FULL HD的顯卡，
其實不玩3D GAME的話...這部分的預算不用太高，若主機板是用內建整合顯示卡的合板的話，甚至可以省略...把預算加在CPU，
NUIDIA、ATI都有出支援新世代藍光編碼及解碼的顯卡，主要MPEG2、H.264和VC-1三種可硬解就快無敵了，
另外主機板上若有二組PCIeX16的插槽，或是包裝盒上有標示"NVIDIA SLI"及"ATI CrossFire"，
這代表可以安裝雙顯示卡提升顯卡的效能，對於跑3D有很大的助益喔~

7. 硬碟機 :
容量大、傳輸速度快、保固三年以上(五年更好)，當然最重要還是價格便宜，那到底要買多大才划算才便宜，
請採購目前主流規格的SATA2傳輸介面、緩衝區8MB~32MB、轉速7200RPM，容量大小則以320G、500G、640G、750G優先考量，
至於那個容量的CP值最好，大家可以自已算一算(硬碟實售價 / 容量大小 = 每GB價格)，硬碟每次採購建議夠用即可，
因為價格長期以來都是下跌趨勢，真的用完、網路大特價或團購時再買，一部FULL HD的電影容量都是20GB、30GB以上，
硬碟真的永遠都不夠的...........^_^

8. 光碟機 :
一台DVD燒錄機才千元初頭，有的還不到千元...XD，建議最少買一台DVD燒錄機來安裝，
看DVD、聽音樂、燒錄都沒問題了，BD燒錄機目前還太高價，不過若預算允許的話可直上BD光碟機，
以現在軟體的技術絕對可以讓你上天堂，但得先準備滿滿的硬碟等著備用嘍~

9. 鍵盤及滑鼠 :
建議直接選購一組無線鍵盤滑鼠組，總不能欣賞電影到一半還要起身去切換吧!
無線的方式有紅外線、2.4GHz及藍芽傳輸，目前推薦2.4GHz是不錯的選擇~

^_^

~接下頁~

jimmylu

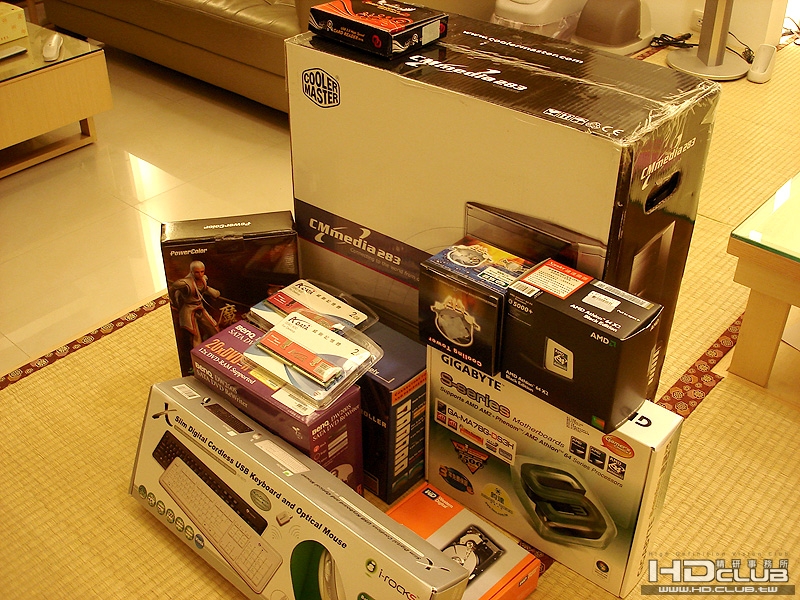

三、 我選擇的HTPC零組件
以下的零組件主要都是2008.05.09採購於台中NOVA，僅有機殼、無線鍵盤組另於網路購物採買，
大家一定要先做好功課決定自己想用的零組件，也可以利用一些"線上估價系統"先行估算、列印，
準備好再去光華或NOVA一次搞定，建議多讓幾間店家整體估價看看，最終在同一店家一次補貨，這樣議價空間比較大喔~
PS : 現場採購通常議價空間比較彈性，以下零組件若不含640GB+750GB二顆硬碟的話，總價約18,000nt

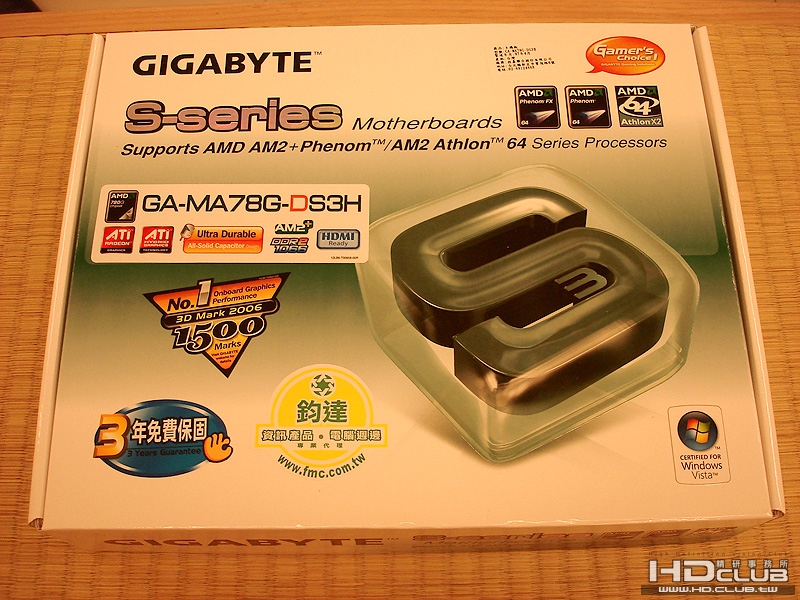

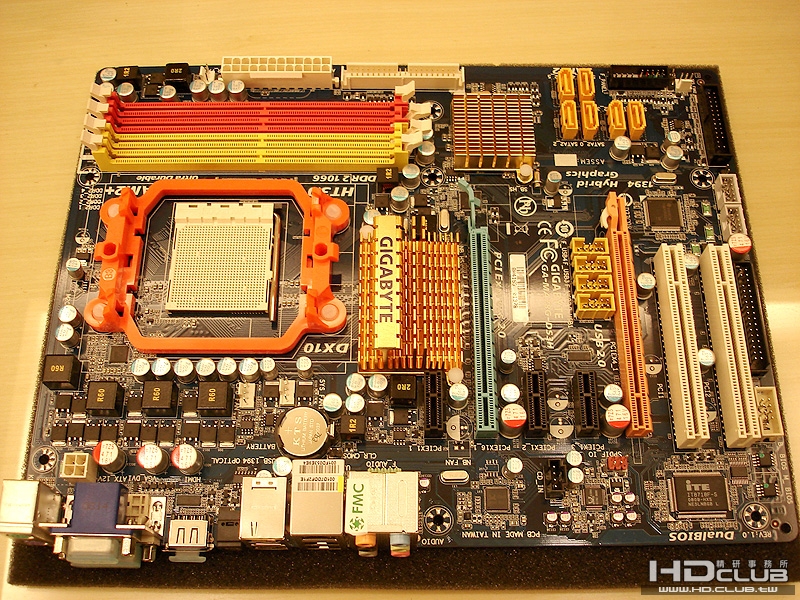

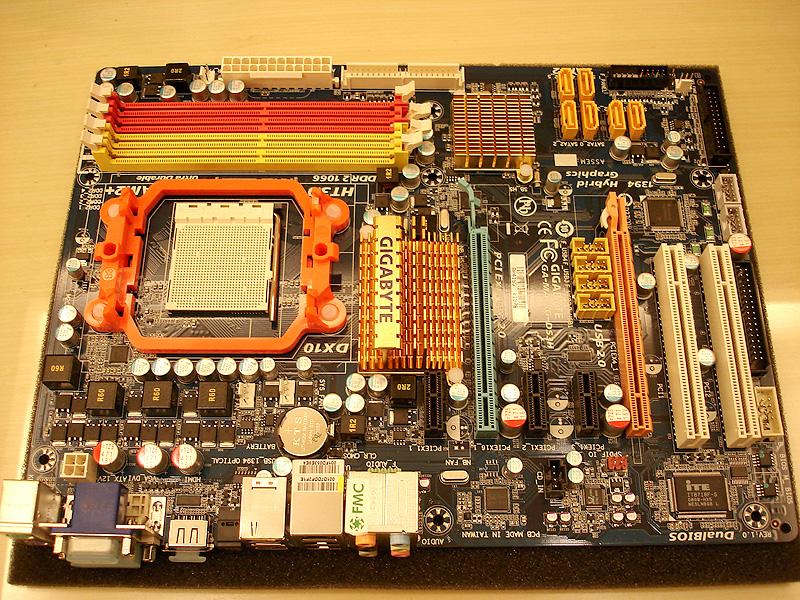

1. 技嘉 GA-MA78G-DS3H 主機板:

目前很紅的"MA-78GM-S2H"的大卡版，大致上都一樣...後面少了eSATA孔，電容改為全固態~
原廠連結 : http://chinese.giga-byte.com/Products/Motherboard/Products_Overview.aspx?ProductID=2800

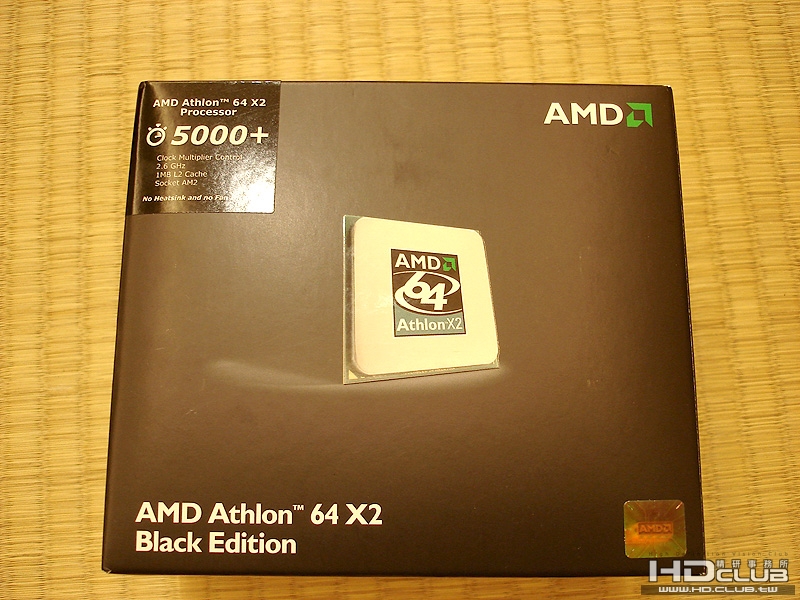

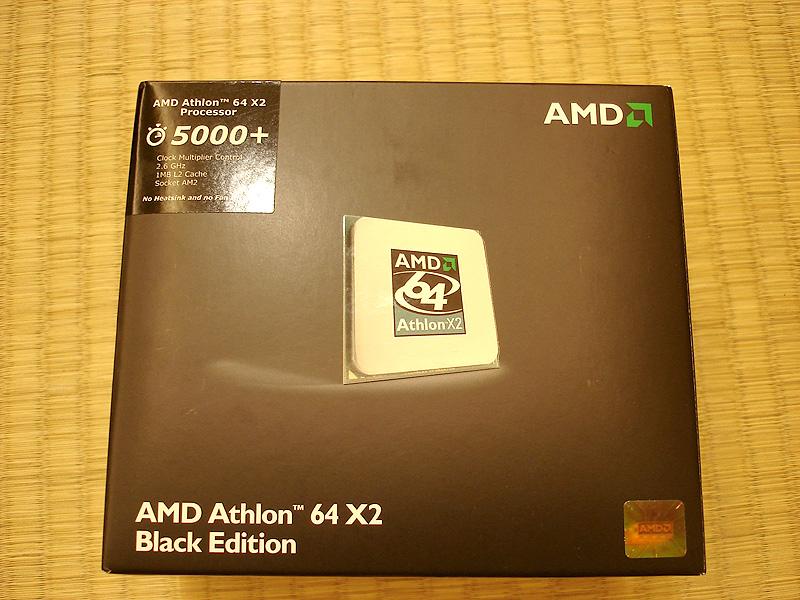

2. AMD Athlon 64 X2 5000+ (2.7G)處理器(黑盒+風扇):

同樣也是賣的不錯的一顆CPU，主要是以不鎖頻、省電及不附風扇為特色，另外搞個黑盒裝限定版...就好似GAME一般版和限定版那般，
其實內容物還不也是一顆AMD CPU，不過那種買到黑盒限定版的感覺好像比較爽^_^~
友站測試連結 : http://www.mobile01.com/topicdetail.php?f=296&t=456265#4238209

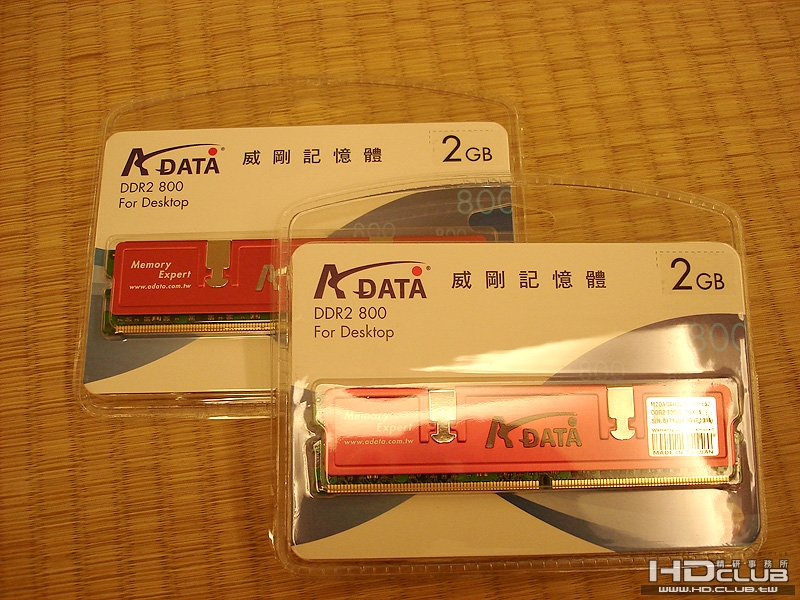

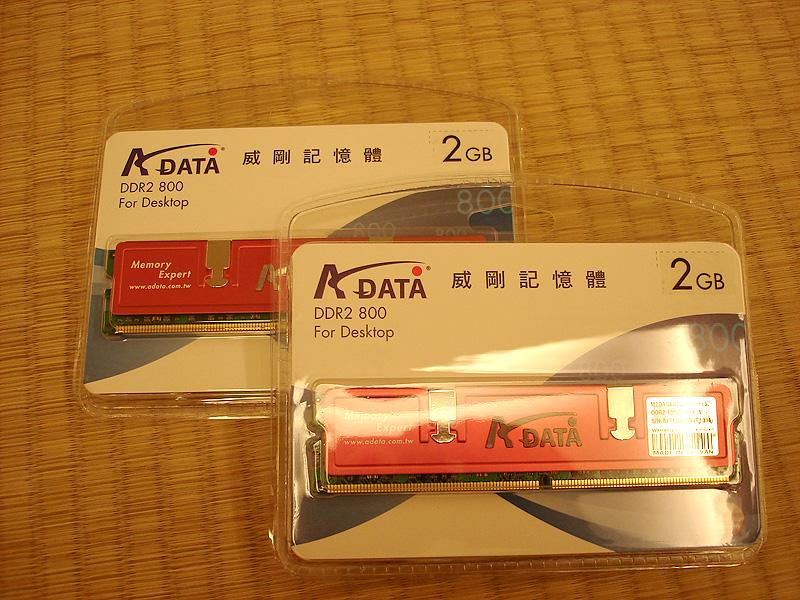

3. 威剛 2GB DDR2 800 桌上型記憶體 (附散熱片)*2

一樣火紅啦....但不是商品很紅，是加了紅色散熱片很紅罷了~

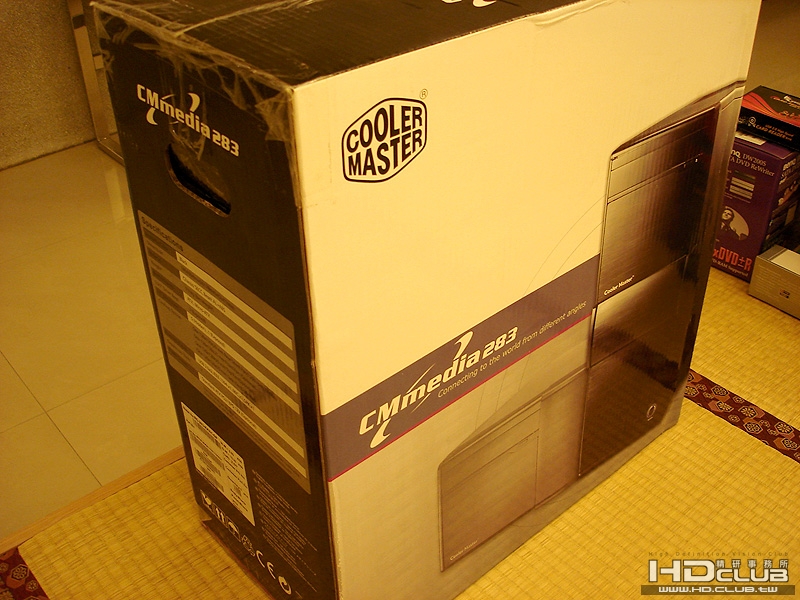

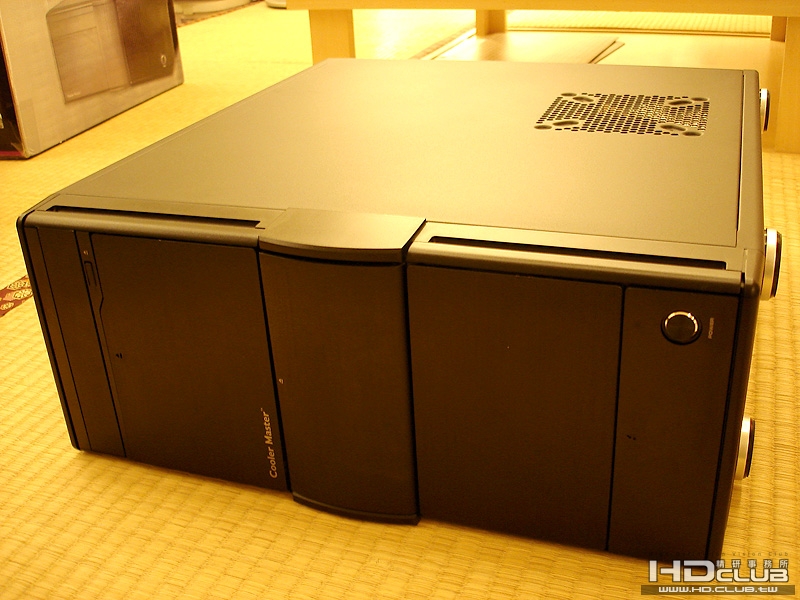

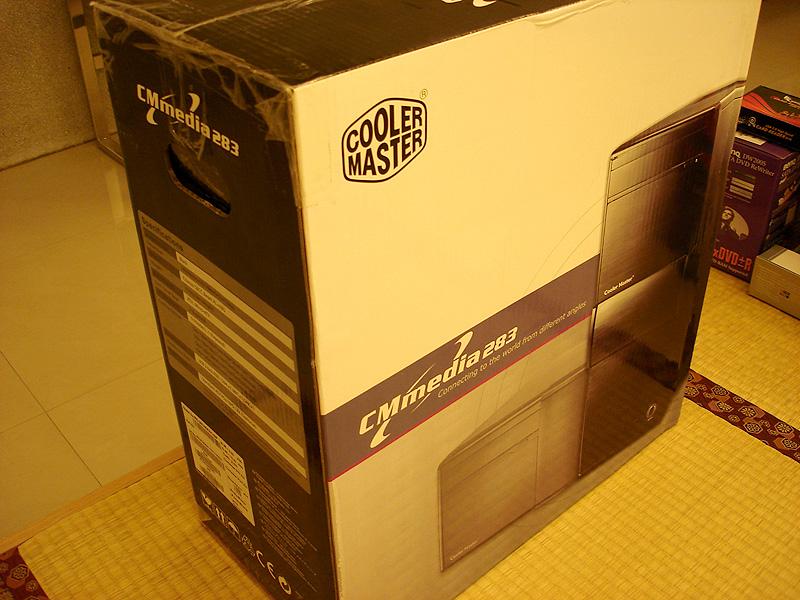

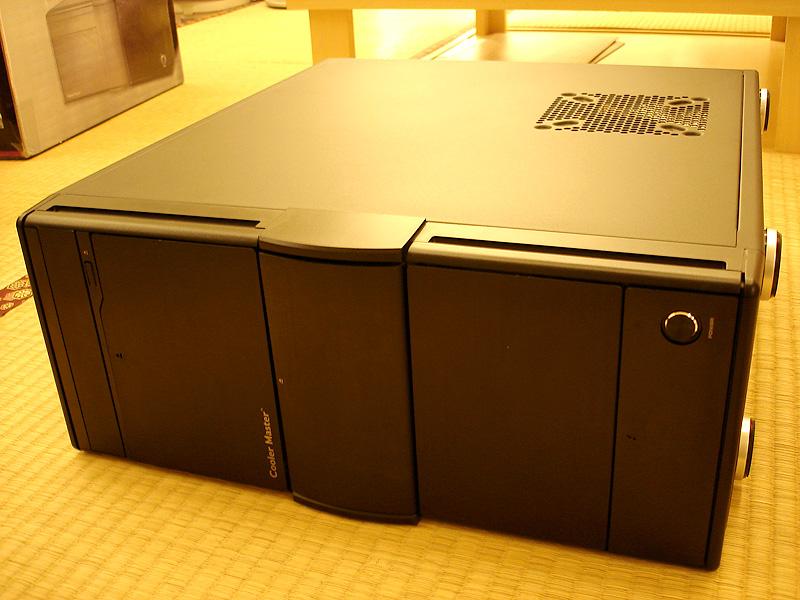

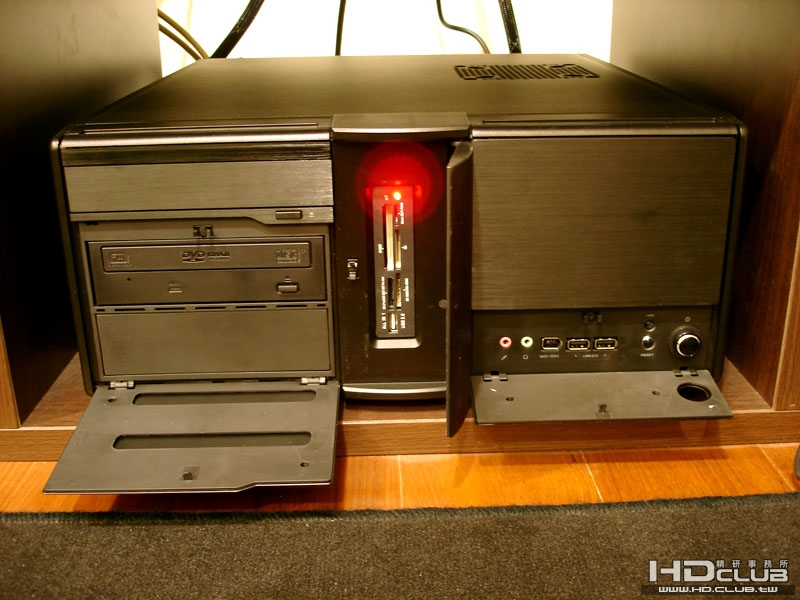

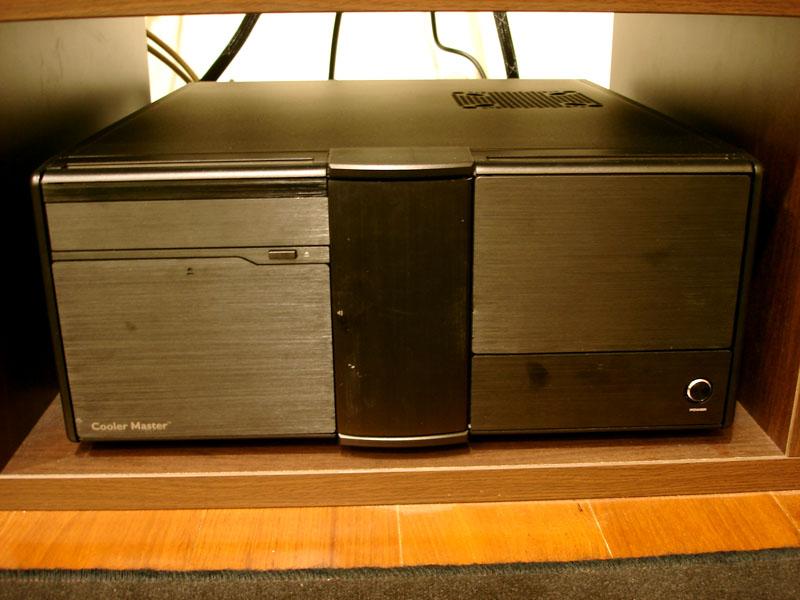

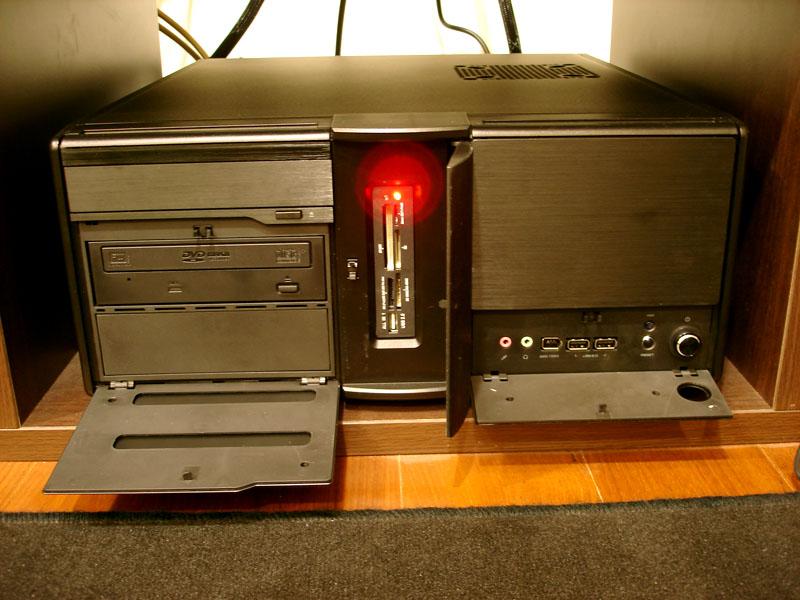

4. CoolerMaster CM283 直立式/橫躺式機殼:

這個網路上有人分享過它的I/O檔板的孔位設計不良，在插拔HDMI端子及DVI端子時會卡到，
我實際安裝後發現的確會卡到.....但不至於無法插拔，反而我覺得剛好把HDMI端子頂住不動，
我喜歡這殼的外型及散熱效果，且可以直立/橫放二用，以我第一次新手組裝而言...算是好組立的一個機殼，

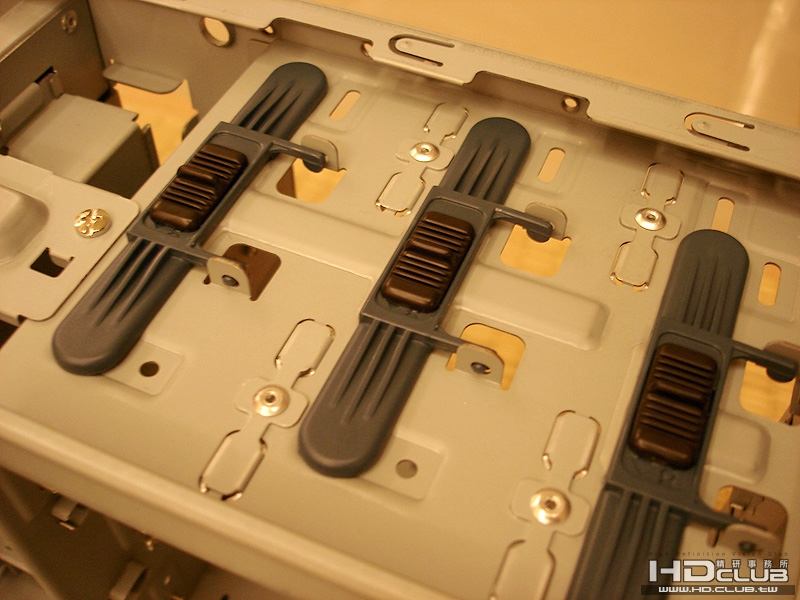

內部質感還不錯三大一小五隱藏光碟機兔螺絲安裝，內附的12cm風扇運轉也相當安靜喔~
原廠連結 : http://www.coolermaster.com/products/product.php?language=tw&act=detail&tbcate=1260&id=3753

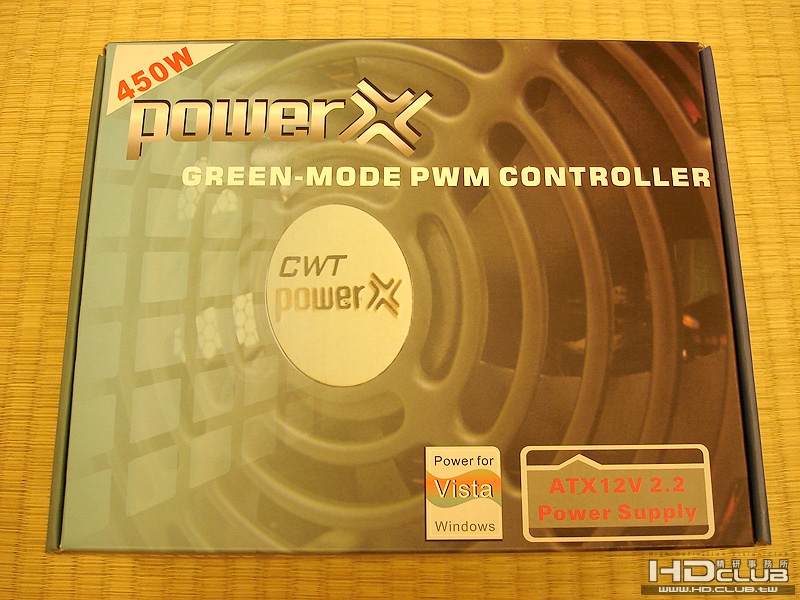

5. 僑威 CWT-450VF電源供應器:

我對POWER(電源供應器)真的是門外漢，一些專業的供電名詞及術語真的是霧煞煞，本來是朝著"便宜又大碗"就好，
後來友人建議找顆安靜一點的，店家就介紹這顆14cm風扇設計的，坦白說還是不懂安規...但真的是安靜到不行~
原廠連結 : http://www.cwt.com.tw/chinese/2_product/1_detail.php?ID=929

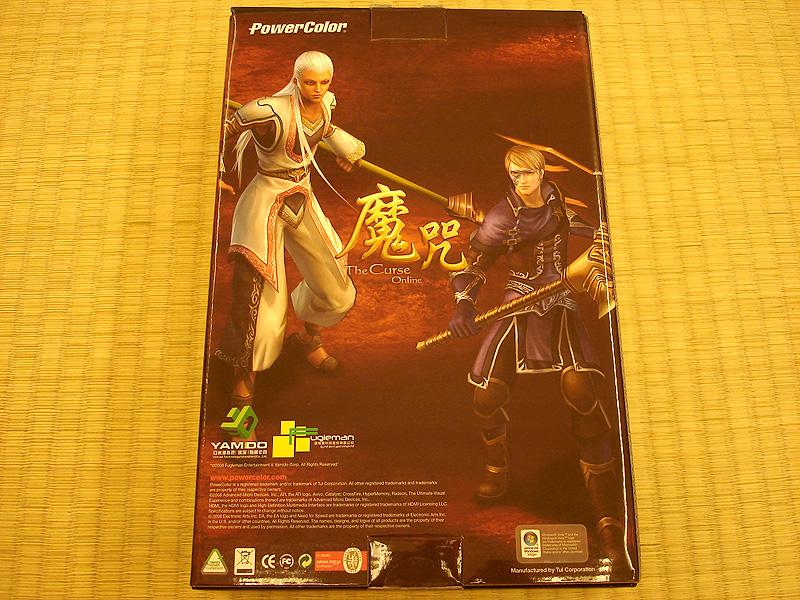

6. PowerColor HD3450 256M DDR2 SCS靜音顯示卡:

會買這一片是因為可以"CrossFire"，之前看到一篇文章介紹這張技嘉主機板，可以和HD3450的顯卡做雙顯卡讓效能更提升，
不過一定要灌Vista系統才能讓你玩"CrossFire"，因主機板是內建HD3200再加上HD3450這樣才能1+1大於1，
買更高階顯卡的話那雙顯卡的意義就不大了，不過我目前還是用XP系統，真不知我買HD3450是......~
原廠連結 : http://www.powercolor.com/Tw/products_features.asp?ProductID=1753
友站好文連結 : http://www.mobile01.com/newsdetail.php?id=5429

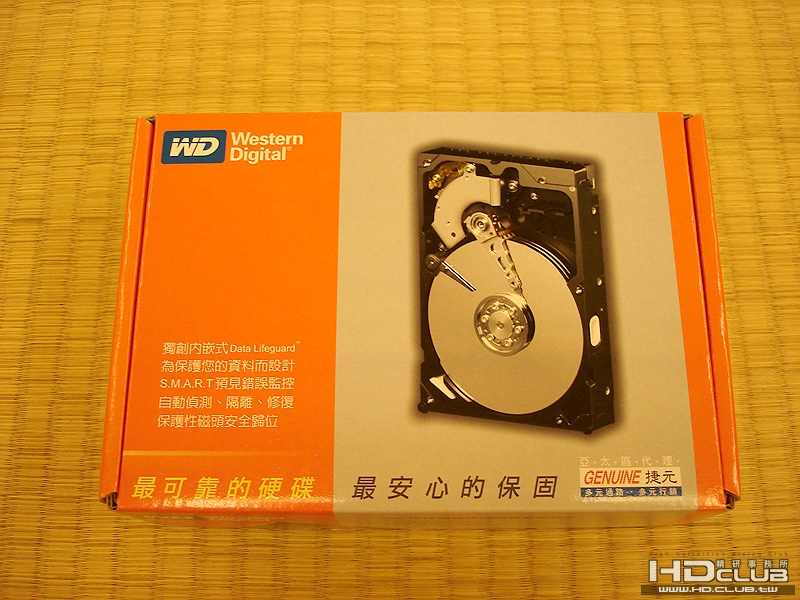

7. WD 640GB 3.5吋 SATA II 硬碟
8. Seagate 750GB 3.5吋 SATAII硬碟

目前我個人覺得640GB的C/P值最好^_^~

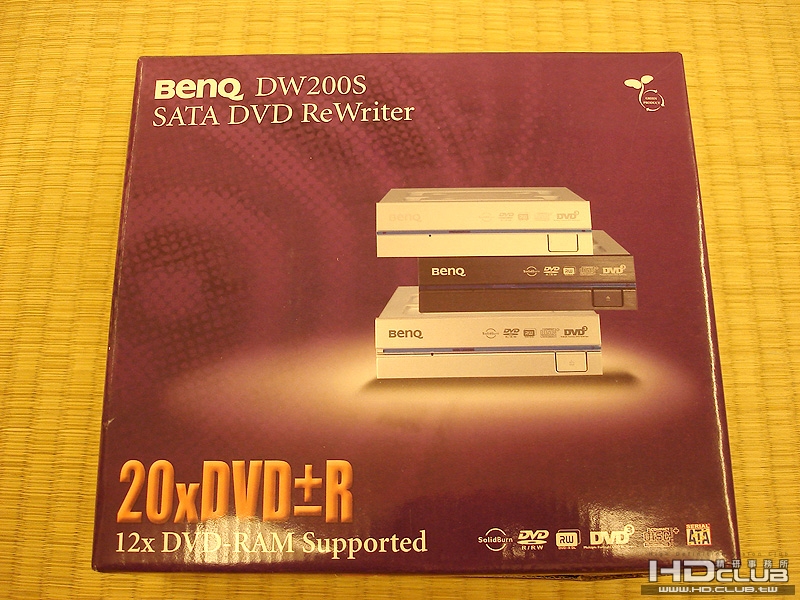

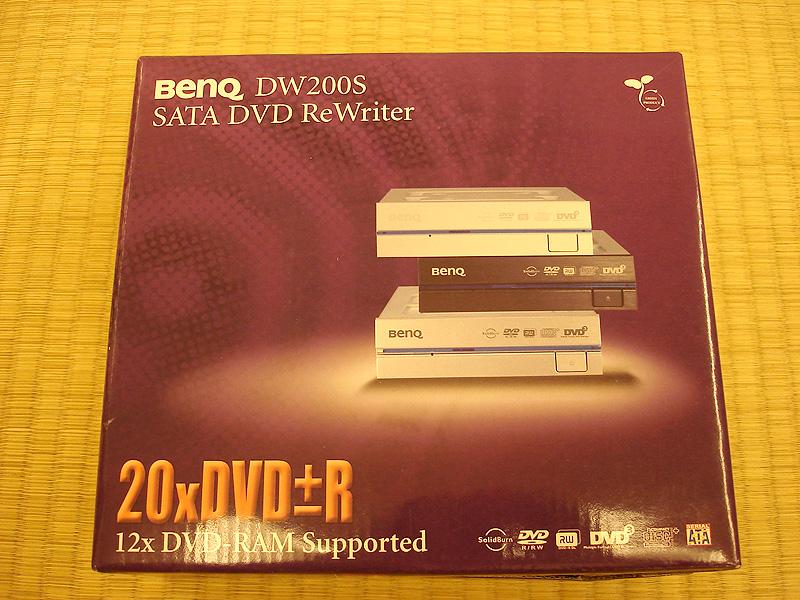

9. BenQ DW200S 20X DVD Multi 燒錄機(黑)

這台沒別的...就是便宜又大碗啦!

10. 先鋒 Pioneer DVR-115BK 20X DVD燒錄機(黑)
買這一台是想對燒用的，不然有機殼有三大格感覺好空虛，剩一格要來留給BD-ROM了~

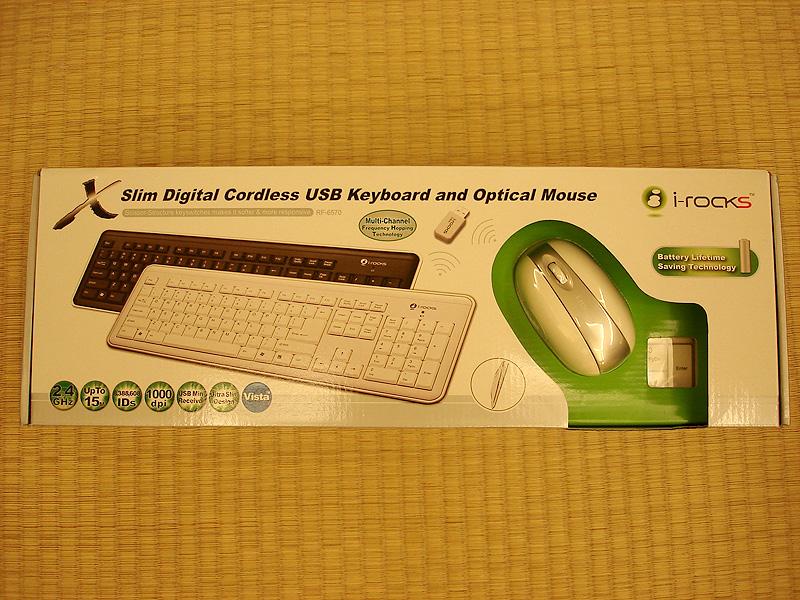

11. i-rocks RF-6570 數位 2.4GHz 抗干擾無線鍵盤滑鼠組

這台也是自己再網路找到的，不過售價1490nt就看大夥兒能不能接受它，買白色的是因為想說客廳是淡色調，
感覺有MAC那種貴族氣質，真正使用起來的手感也相當不錯，
若覺得價格太貴的話，推薦另一組"連鈺TCK965劍流雲三代 2.4G無線鍵盤滑鼠組"^_^

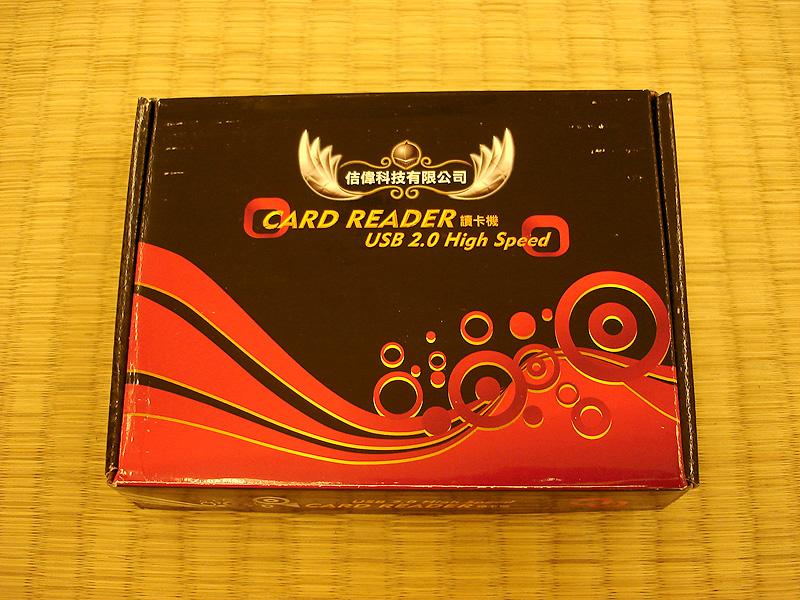

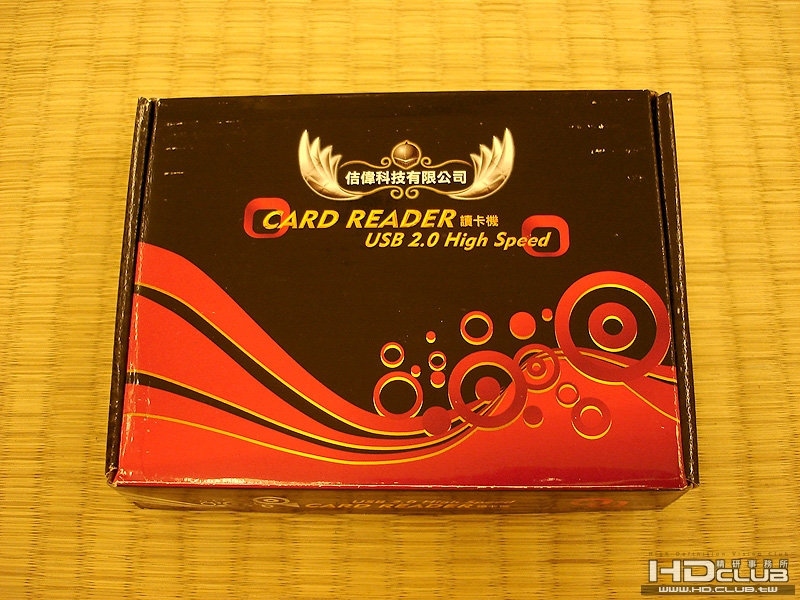

12. 多合一讀卡機(黑)

這台基本上算是店家送的了，這就是我建議大夥兒親自前往採購的好處，可以凹東凹西~

^_^

~接下頁~

jimmylu

四、簡易的HTPC組裝:

所有東西都買齊了之後，我想大家一定是迫不及待想拆來組裝，別急..不妨再把零組件確認一遍，看看有沒遺漏的~
不然組裝到一半就組不下去是很掃興的，然後找個空間、時間都允許的環境，準備一支帶有磁性的十字起子及尖嘴鉗，
若是像我一樣是超級新手..最好有參考書，接著就好好享受這種DIY的感覺，這種感覺就像是回到以前組裝模型那般，
當完成的那一刻有種喜悅感、成就感...真是滿足呀!

PS : 鎖螺絲小技巧，先鎖對角孔位的螺絲並旋入一半，不至於掉落即可，等到所有螺絲都到位後，再逐一鎖緊~

＊以下就引用參考書式的DIY流程: 組裝新手適用....^_^

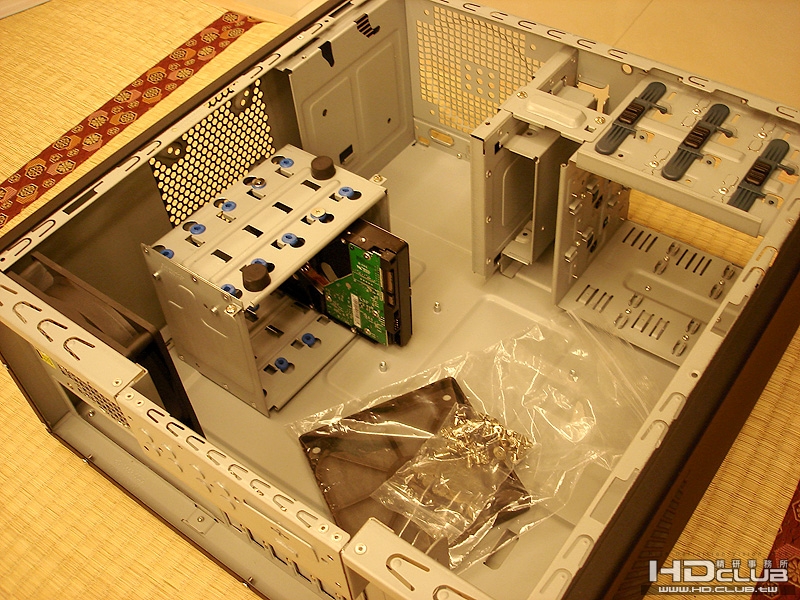

1. 拆下機殼上蓋或側蓋 :
首先應該會看到機殼的附件如螺絲及說明書，檢查一下配件是否齊全，
機殼前控制面板一般都會有USB、1394擴充孔，以及一些PANEL的燈號連接線，後方則可能會有散熱風扇配置。
我的機殼因為是直立式包裝的，所以我先把它轉向成橫式的，將5.25吋光碟機固定架也轉向，還有4只機殼底墊一併拆下轉向安裝~

2. 安裝電源供應器 :
打開POWER後會看到一堆密密麻麻的各式電源線，看似復雜但實際是很簡單的，目前還不用理會它，
先將POWER平穩地安裝置機殼預留位置，電源螺絲孔位應該可以和機殼孔位吻合，鎖上4個螺絲後檢查電源開關是否切至"o"的關閉狀態~

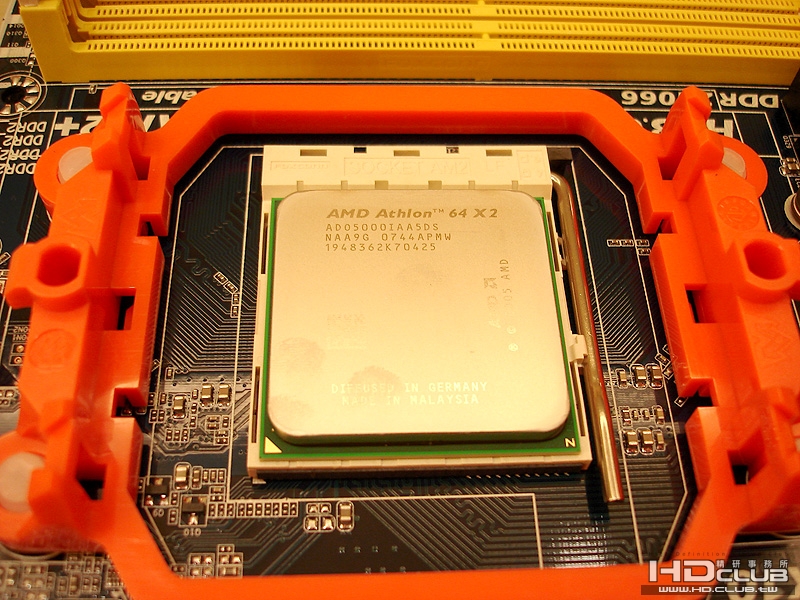

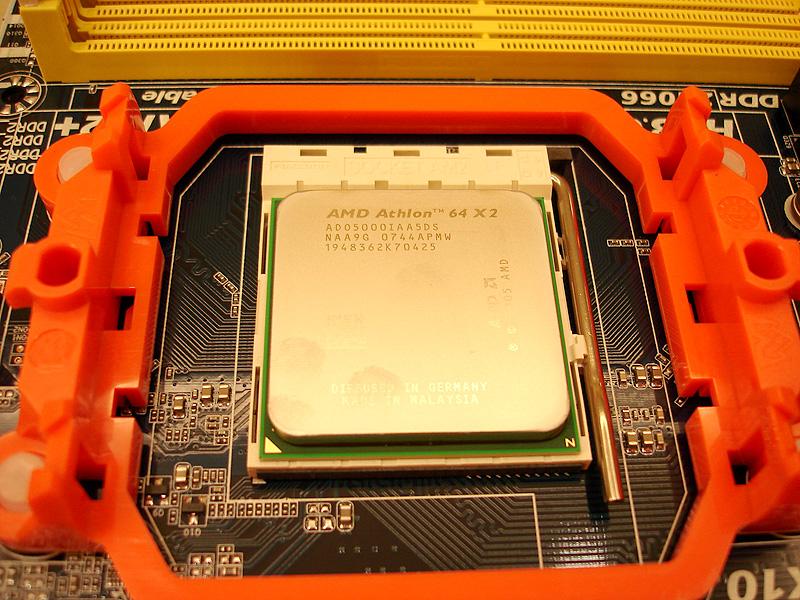

3. 安裝CPU與散熱風扇於主機板上 :
主機板是好比一艘船，上面要裝載各式設備，清點主機板配件及了解主機板配置圖是首要的，CPU是主機板上的靈魂元件，
AMD CPU、INTEL CPU的安裝方式大同小異，第一次安裝CPU時我真的有些擔心，雖然CPU安置都有防呆的設計，
但要將CPU底座旁的橫桿下壓的那一刻，有點小緊....真的深怕壓壞了CPU，不過這一切擔心都是多餘的，
只要看著主機板說明書照著做就一切OK；接下來安裝CPU散熱風扇，一般CPU盒裝都會內附散熱風扇，
我這顆5000+並沒有附風扇，是店家另外搭配的，散熱風扇底部都有塗抹散熱膏，撕下塑膠模後平穩地置放於CPU上，
固定二側或四角的卡榫，最後連接上風扇電源接頭於主機板上的"CPU_FAN"孔~

4. 安裝記憶體
支援雙通道的主機板通常記憶體插槽會以顏色來識別，擇一種顏色插槽...將二側的固定扣向外扳到底，
比對一下防呆接腳的方向是否相符，垂直並平均施力將記憶體壓下，二側固定扣會自動向上卡住，
若有第二隻則安裝在相同顏色插槽上即可~

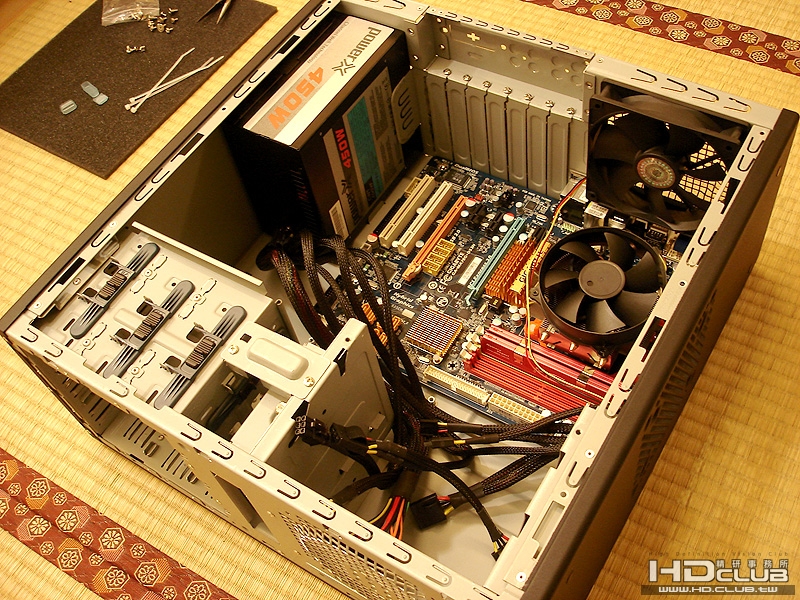

5. 安裝主機板至機殼內 :
先找出機殼放主機板的對應位置，安裝主機板配件I/O檔板由機殼內卡入後方，I/O檔板都很薄請勿重壓易變形，
接下來找出主機板對應機殼I/O背板位置後放入，到位後從機殼外部檢查是孔位相符，固定主機板..旋螺絲時請鎖緊即可，勿過度使用蠻力以免傷了主機板~

6. 連接主機板電源線及機殼面板訊號線 :
看到一堆各式電源線找出主ATX電源線(24-PIN)插上主機板，CPU附近還有一組ATX_12V的專用電源孔(4-PIN或8-PIN)，
接下來連接機殼上的電源、USB、1394以及指示燈訊號線，因為主機板上的排針插座很小，建議最好搭配主機板的說明書指示來連接，
注意正(+)、負(-)極方向，大部份會以彩色來代表正極(如紅綠黃..等)，而白灰黑代表負極~

7. 安裝硬碟及光碟機 :
現在的硬碟應該都是SATA為主流了，除了光碟鐃錄機還有傳統的IDE，不管是SATA、IDE的安裝都相同，都要接上電源線及訊號線才能運作，
SATA電源接頭為"大L"、訊號線接頭為"小L"；IDE電源接頭為大4-PIN、訊號線為大排線設計，都有防呆設計...說真的要插錯也難，
若是SATA設備(硬碟)數量大於4組以上，在採購零組件時記得向店家要SATA電源分接頭及SATA訊號線喔~

8. 安裝讀卡機 :
這個通常就是和所謂外接多合一讀卡機相同，只是改為內接式罷了，我的是直接插上USB即可~

9. 安插顯示卡 :
目前的顯示卡是採用PCIeX16介面，除顯示卡外，還可以安插電視卡、音效卡、網路卡、USB/1394/eSATA擴充卡，
這些擴充卡使用介面分為PCI、PCIeX1、X4。先將顯示卡比對插槽後移除機殼後擋板，雙手平均壓將顯示卡插入，鎖上固定螺絲即可~

10. 裝回機殼側板與連接設備 :
到這兒總算是把硬體組裝的差不多了，相信心中一定有股莫名的成就感吧!
至於BIOS及軟體安裝我則是請好友幫忙，在這邊特別感謝風間及阿福的協助，讓我能體驗這次難得DIY HTPC經驗~

＊以上若有錯誤請指正，部分友站好文連結若有不妥煩請告知~謝謝大家~















^_^ ^_^

[ 本帖最後由 jimmylu 於 2008-5-22 14:25 編輯 ]

asa00322

ps3+xbox360都被你攻下了
剩下pc啦...補些pc的心得吧
可別又陷入pc online...

Mike-tw

感謝Jimmy兄提供組裝HTPC的資訊分享,內容簡單但卻很詳細,像我這種新手,看完都想試試看了

亞瑪遜戰士

我比較好奇得是您的視聽間...AND 投影設備... 哈哈哈哈
該有的硬體全有了,該有的GAME 機也全拜了.
但卻遮不住後面的百吋白幕.

jimmylu

原帖由 asa00322 於 2008-5-20 15:45 發表
ps3+xbox360都被你攻下了
剩下pc啦...補些pc的心得吧
可別又陷入pc online...

電玩我是老手......不過僅限於TV GAME
PC上的遊戲我都不會玩說~
到是你.....最近都玩FULL HD的攝影~
很久沒更新了喔~

jimmylu

原帖由 Mike-tw 於 2008-5-20 15:55 發表
感謝Jimmy兄提供組裝HTPC的資訊分享,內容簡單但卻很詳細,像我這種新手,看完都想試試看了

你是新手......
你都組過一台超級無敵大硬碟版的HTPC了~
HTPC我才是新手啦~

最近你真的很用功喔~
CDP+綜擴或後級.....感覺看了不少資訊~
你家的設備到現在都無法滿足你~
這點實在讓我佩服~酷~

jimmylu

原帖由 亞瑪遜戰士 於 2008-5-20 16:41 發表
我比較好奇得是您的視聽間...AND 投影設備... 哈哈哈哈
該有的硬體全有了,該有的GAME 機也全拜了.
但卻遮不住後面的百吋白幕.

亞馬遜兄~
視聽室其實小小一間啦.........不到5坪~
投影機目前則是SANYO Z3<----目前還在等待中..........
這幾天好友有借我HD80讓我測試中.....
我拍一拍再分享給大家看看~

Exige

寫的真棒!
說是超級新手真是太謙虛了啦~~~

關於Crossfire補充一下.
之前在MYAV HTPC版某討論串看有人提到.
裡面有些人誤解了Crossfire的功用......

問:
Crossfire可以提升顯卡效能, 那對HTPC有什麼幫助?

A:
沒有幫助......
Crossfire是一種將多張顯卡串連提升效能的技術(nVidia叫SLI).
這邊所謂的"效能提升"是指"打GAME的效能提升".
(而且還要遊戲有支援才行!)
跟看片是兩碼子的事~~~

guu

jimmylu 真有心...拍拍手

poiu33

感謝大大如此詳盡的說明
不過好像少了安裝記憶體的步驟喔...

kkchen

非常不錯的分享說，也快敗入藍光機讓htpc更完美吧

andrew225

好詳細的分享!

winmanchen

推一下,很用心的分享~~~Good!

fly

很棒的分享。
提醒一下，裝系統時記得驅動AHCI

elvisfan

火力十足的PC組裝，實用不貴，加上遊戲主機，好個歡樂天堂

tbwy2004

原帖由 fly 於 2008-5-20 23:32 發表
很棒的分享。
提醒一下，裝系統時記得驅動AHCI

對阿,記得安裝AHCI,配合站內團夠那款E-SATA外接盒,真是好用

cabin

Jimmy兄終於也淪陷了,哈哈
偷偷摸摸的計畫也不事先告知一聲

從以前開始在MYAV就很喜歡看Jimmy兄的文章,寫的很詳細,有條有理,圖文並茂
不寫而已,一寫下去都是精華文章,積分破表的那種~~
尤其是那種研究與做功課的精神,很值得大家學習
在踏入一個新領域,不是花了錢就好,既然要玩,就要對軟硬體有初步了解
自己買書一步步動手做,也是一種很大的樂趣和成就感~~~嗯,我相信您很快就會是HTPC達人了

如有任何問題和需要,隨時講一聲囉

mp15449

目前想裝一部HTPC.現在正在努力爬文中.所以感謝大大分享此類的文章.不知Jimmy兄這樣的配備跑 H264可以很順暢嗎.我的老兄弟P4 3.0G.跑世界遺產時影音不同步.聲音也斷斷續續的.所以現在要裝新機時都特別的注意.免得裝了後又不行要升級.
