針對XBOX360做顯示器基礎簡易調整

花見小路

本文基於光之白翼大的顯示器基礎簡易調整一文編寫而成

照著顯示器基礎簡易調整的步驟
可以將家中電視&投影機做出對於PS3的簡易最佳化
原本想用相同的方式調整一組XBOX360的最佳設置
才發現有許多問題待克服
直到前些日子無意間在版上看到len1978大的文章
才找到正確的設置法

小弟遇到的第一個問題是下載測試片
PS3能夠撥放的AVCHD (.exe),於XBOX360卻不適用
解決方式:
在AVSforum下載頁面下載MP4(.exe)
解壓縮完畢後，用Nero燒成dvd資料光碟MP4-2c
便能用於XBOX360

好了
終於可以開始調整了

一開始XBOX360無法撥放mp4格式
請接上網路線,放入此光碟
從影片庫進入此光碟選擇任何一個mp4檔案
會出現是否下載mp4撥放程式(免費)
選擇下載後會自動安裝
完成後便能撥放光碟內容

確認顯示器端設定值
請先關閉:黑階延伸、色彩強化、動態對比、動態背光、動態Gamma、ECO(OPC)

XBOX360端設定值

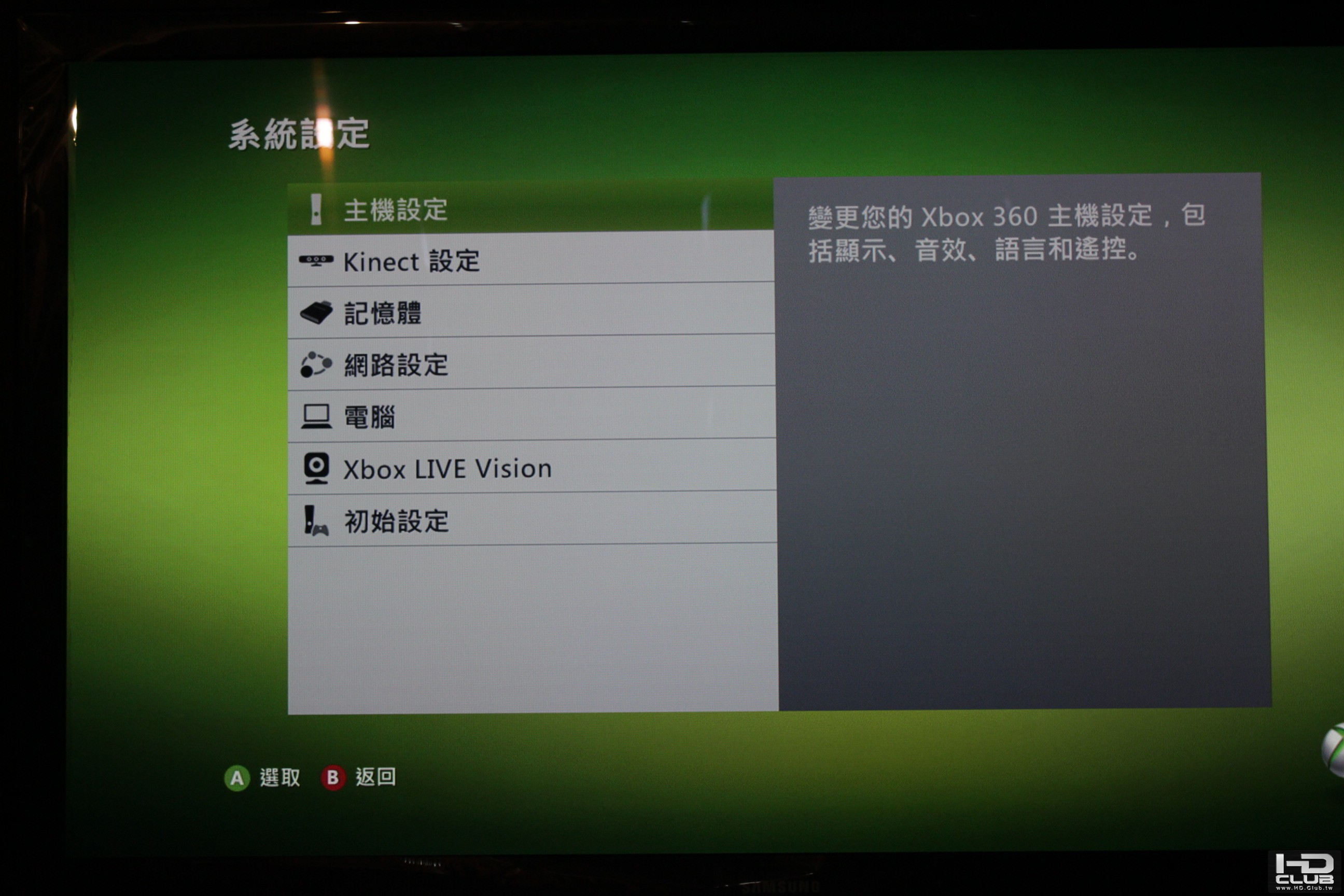

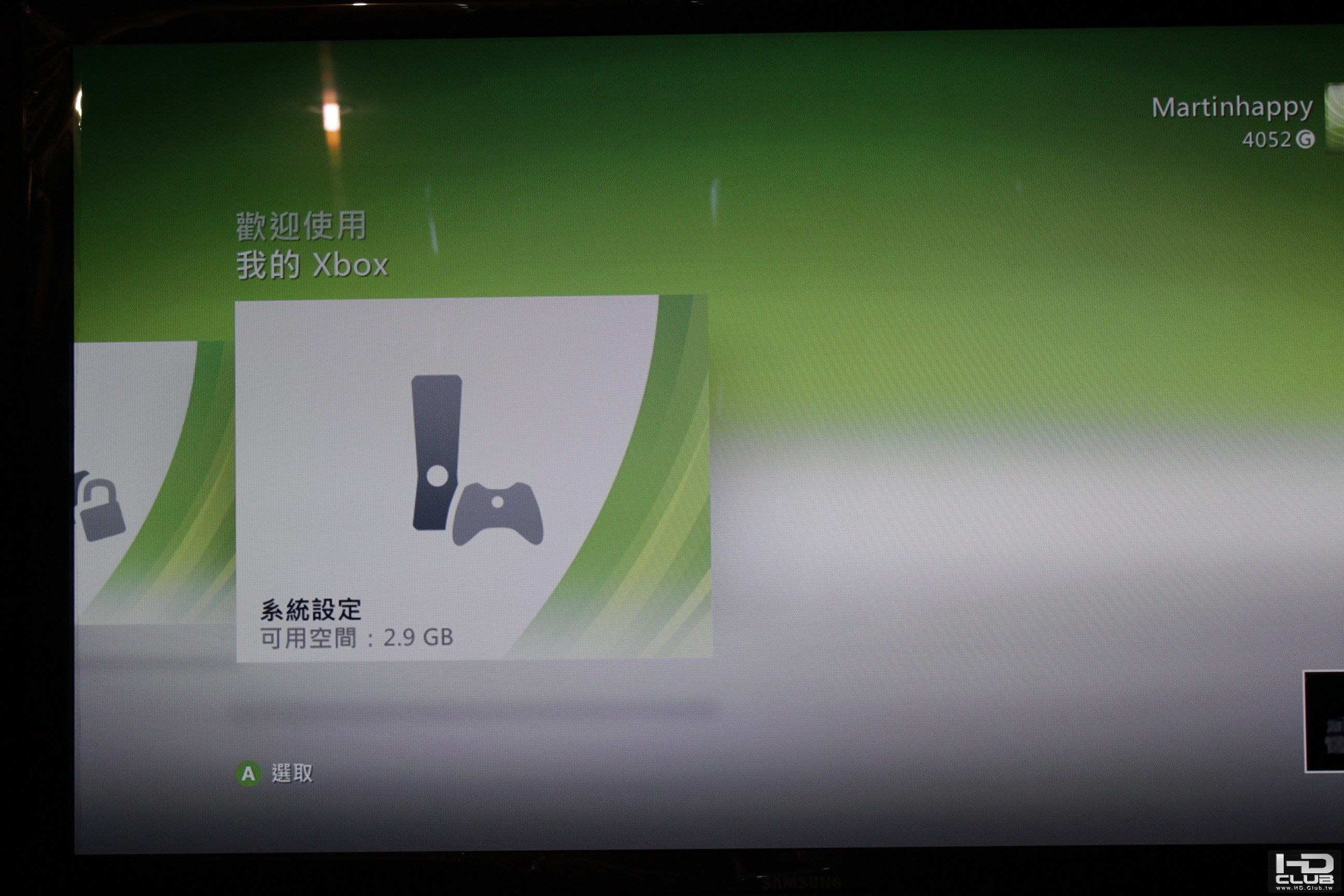

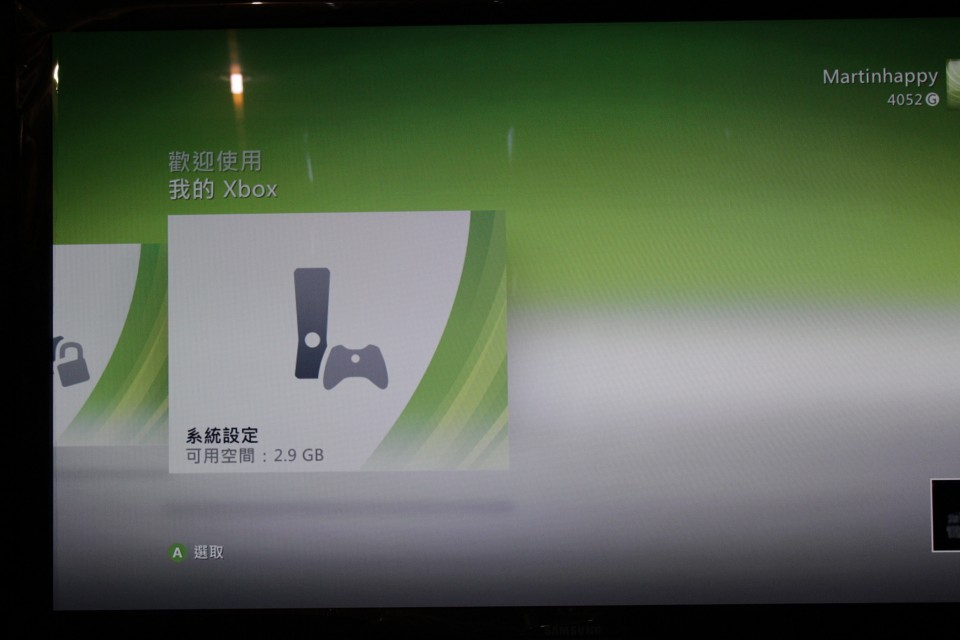

從"我的XBOX"向右拉到"系統設定"

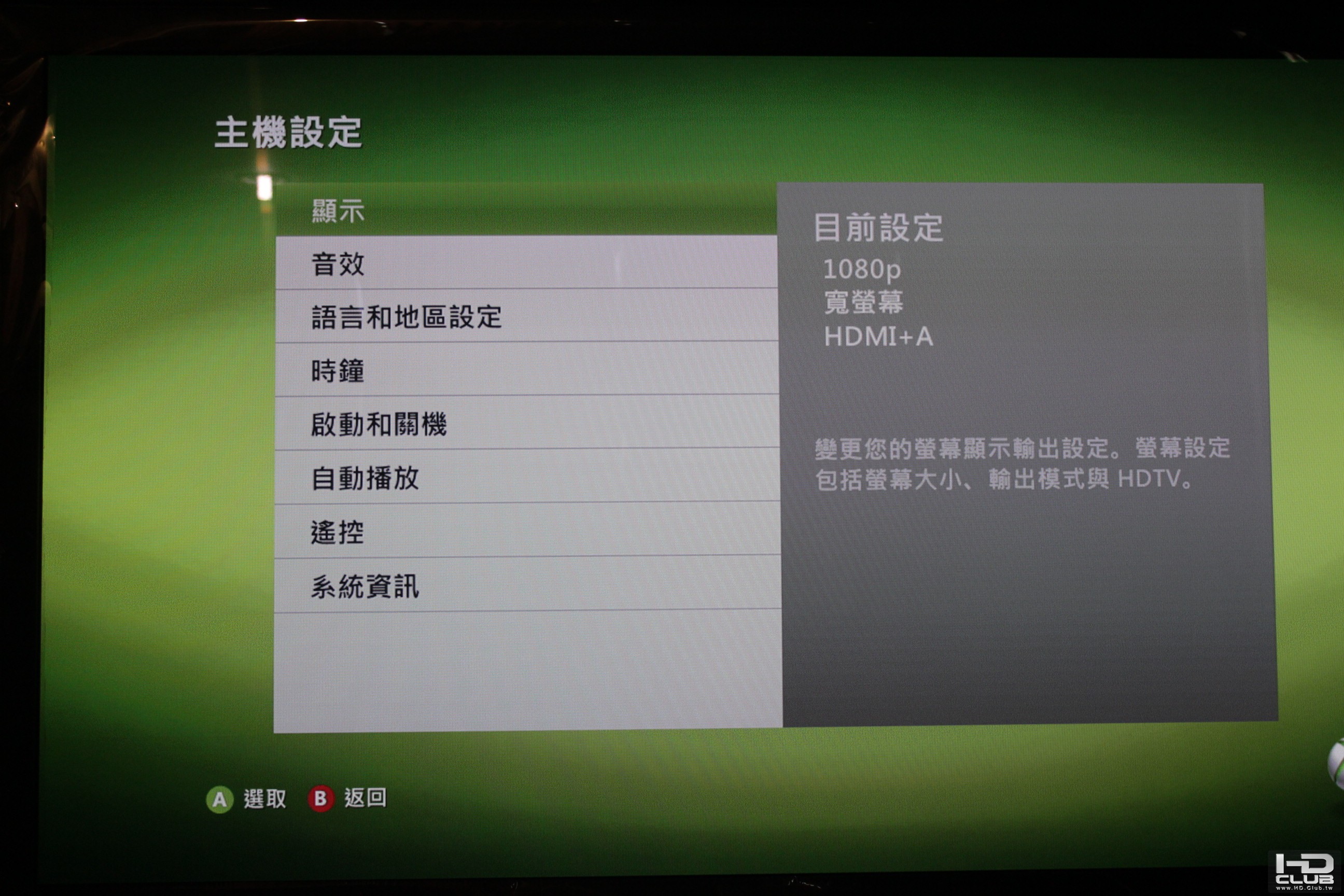

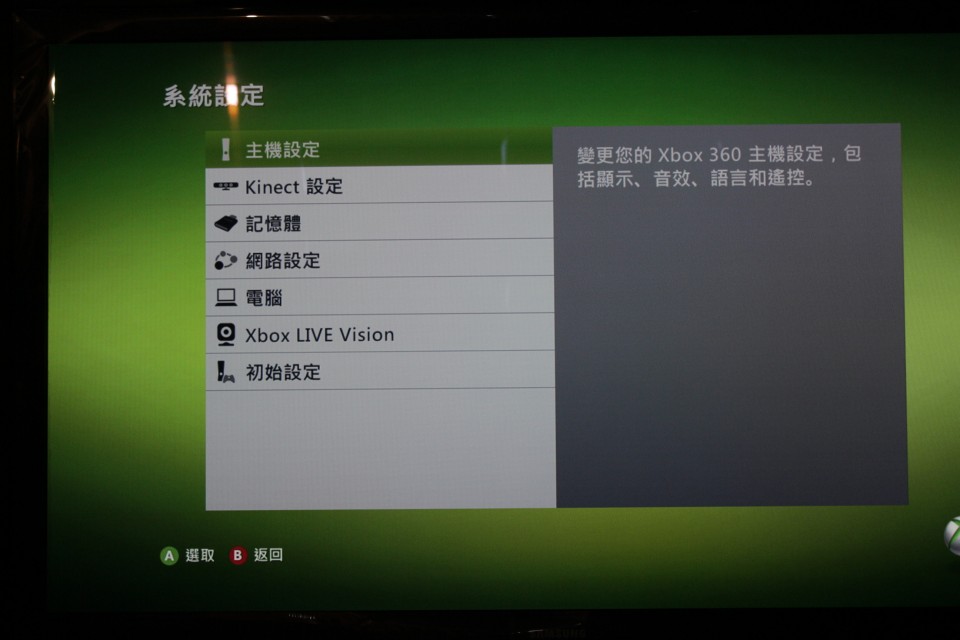

出現" 主機設定"

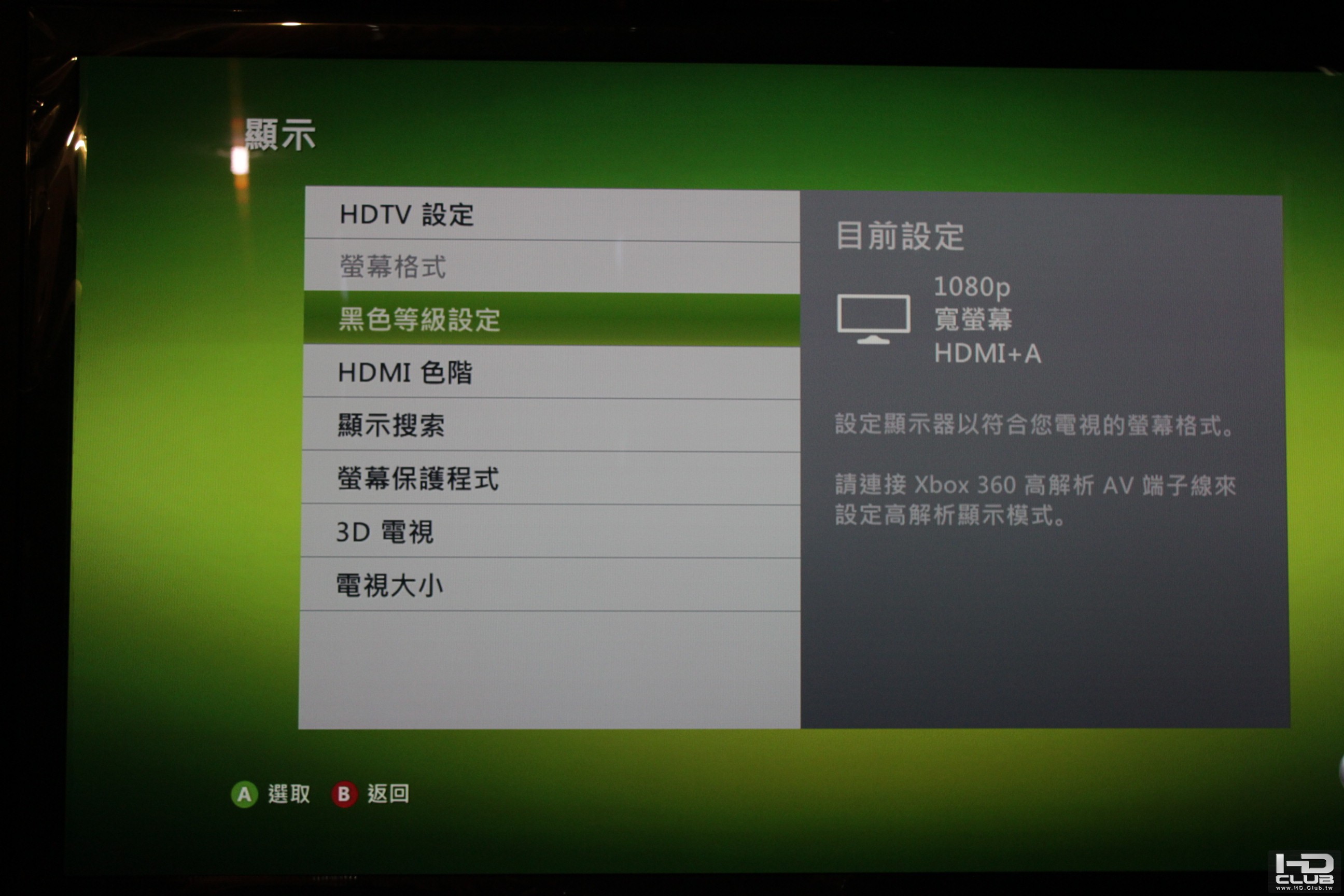

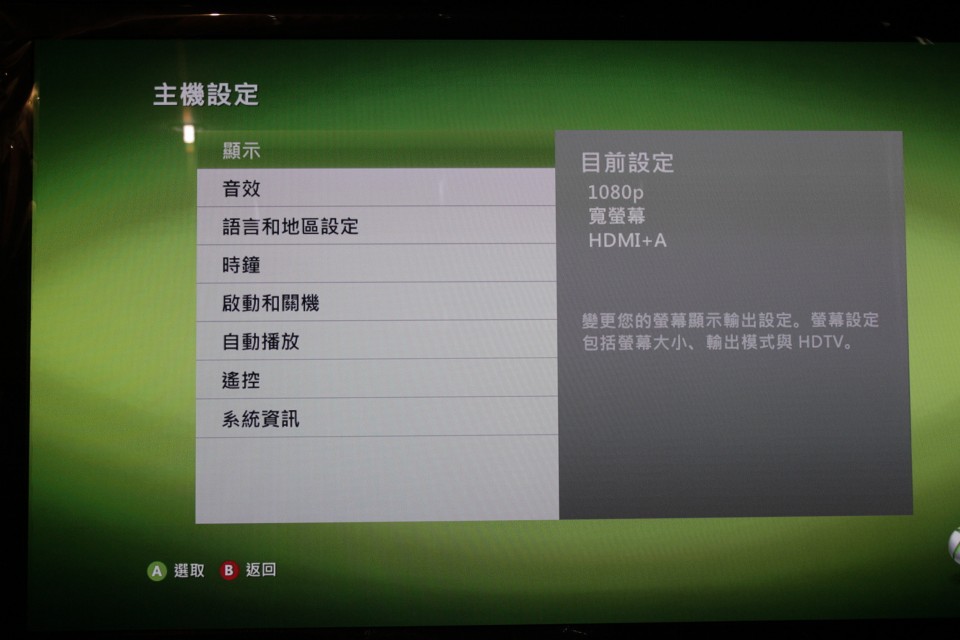

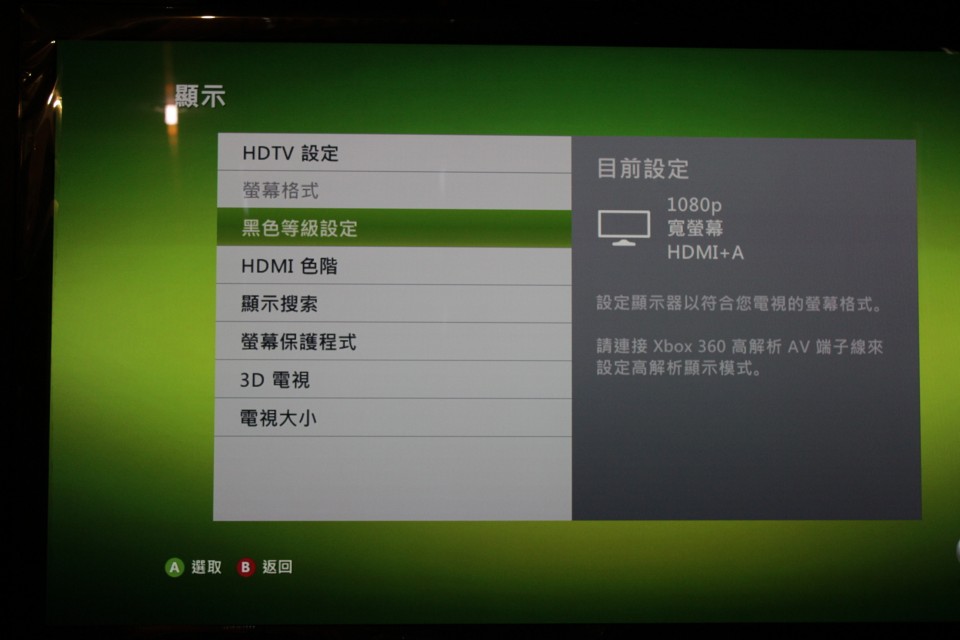

找到"顯示"

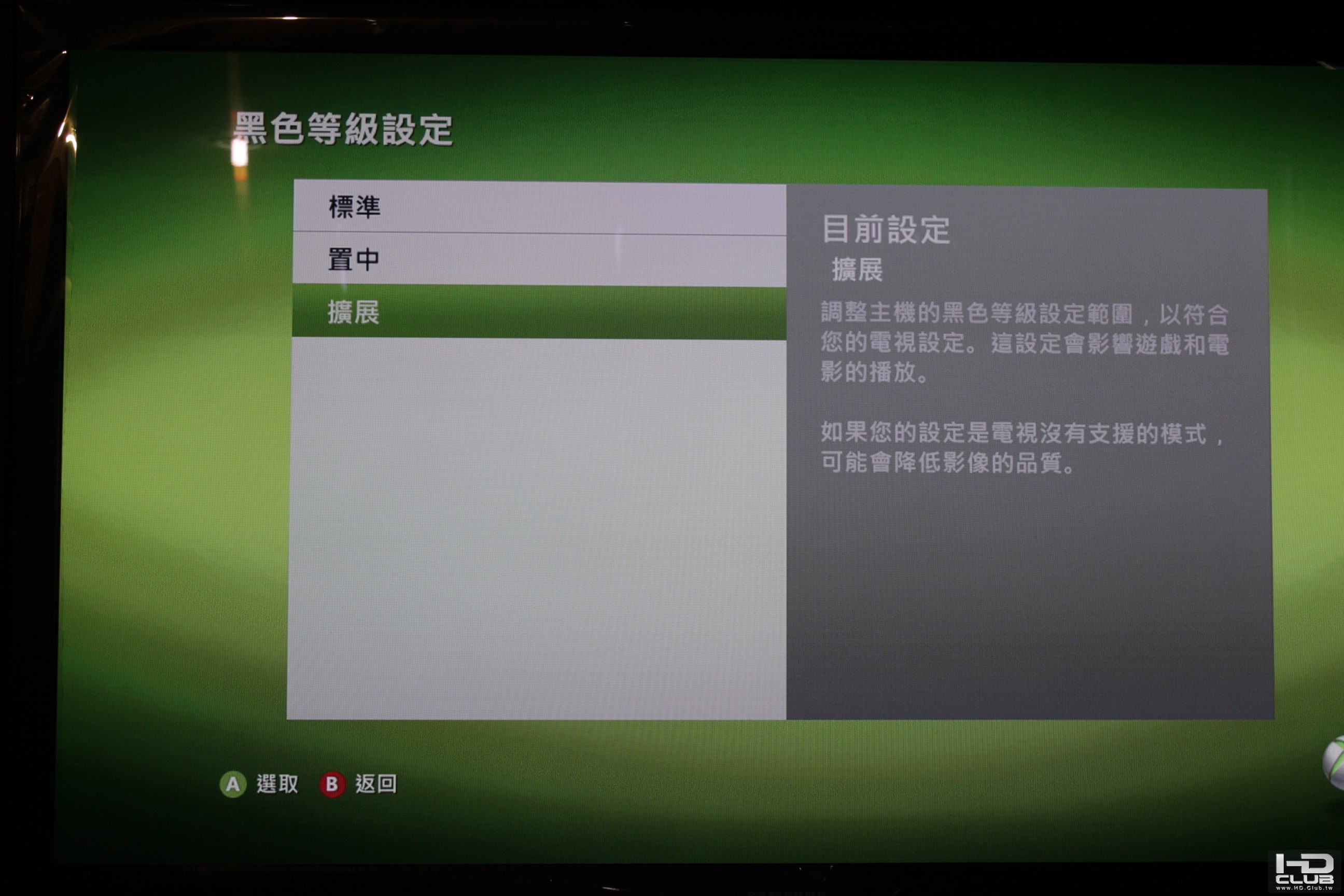

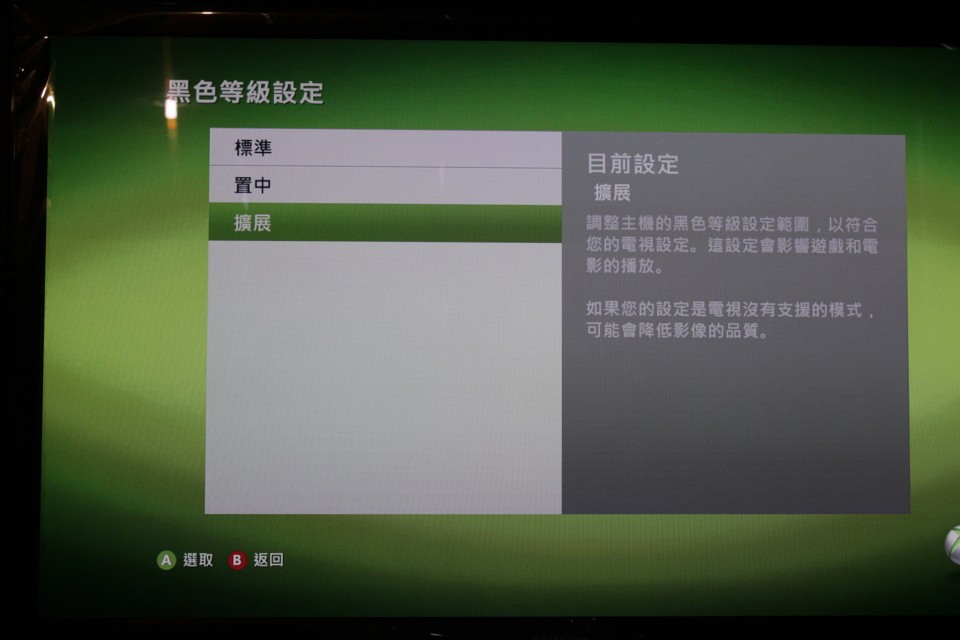

將"黑色等級"設為:擴展

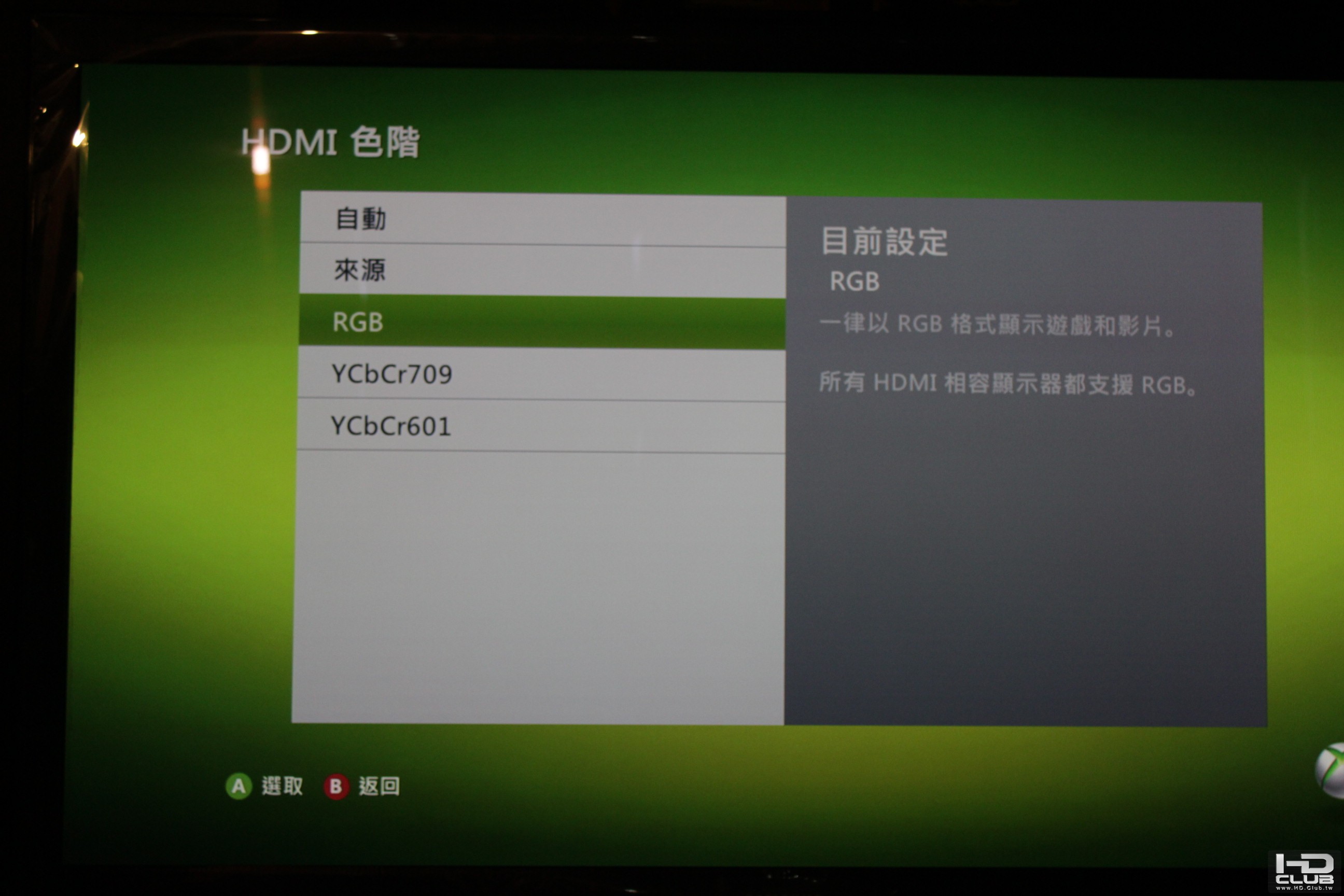

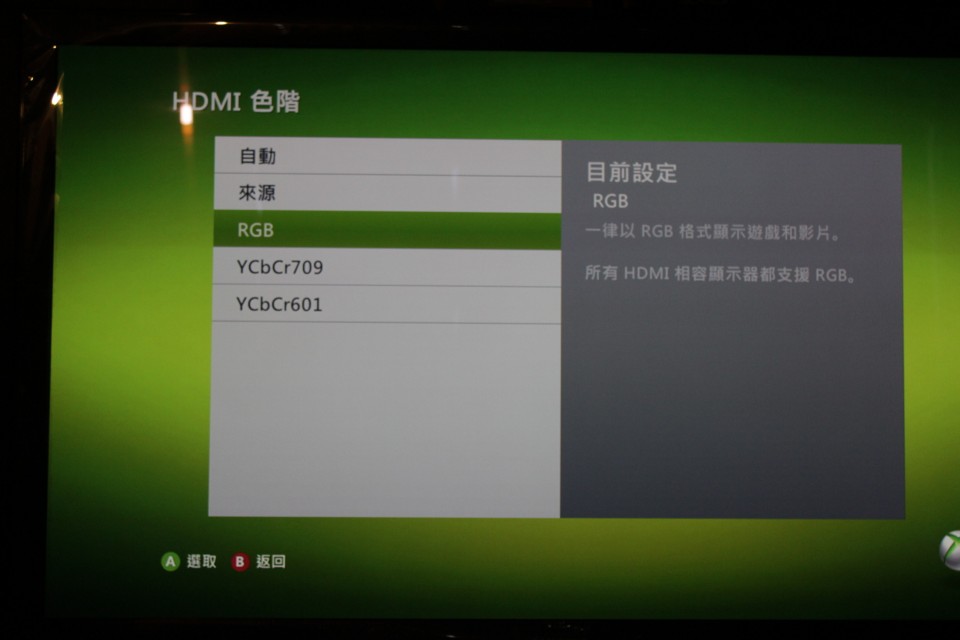

將"HDMI色階"設為:RGB


小弟遇到的第二個問題是XBOX360端設定錯誤
原本將HDMI色階很直覺的設在YCbCr709
黑色等級無論設置在標準.置中.擴展
顯示器端的HDMI黑階準位也做了切換
對比值調到最高
畫面白階的部份怎麼都無法正確顯現
後來參考了len1978大的建議
將"黑色等級"設為:擴展,"HDMI色階"設為:RGB
再加上顯示器端合適的HDMI黑階準位
黑階.白階就都能正確顯現了

接下來是畫面最大輝度調整
顯示器端的調整項目:背光Backlight
(建議從顯示器的電影模式作為起點開始調整,若覺得畫面昏暗就提高背光Backlight)

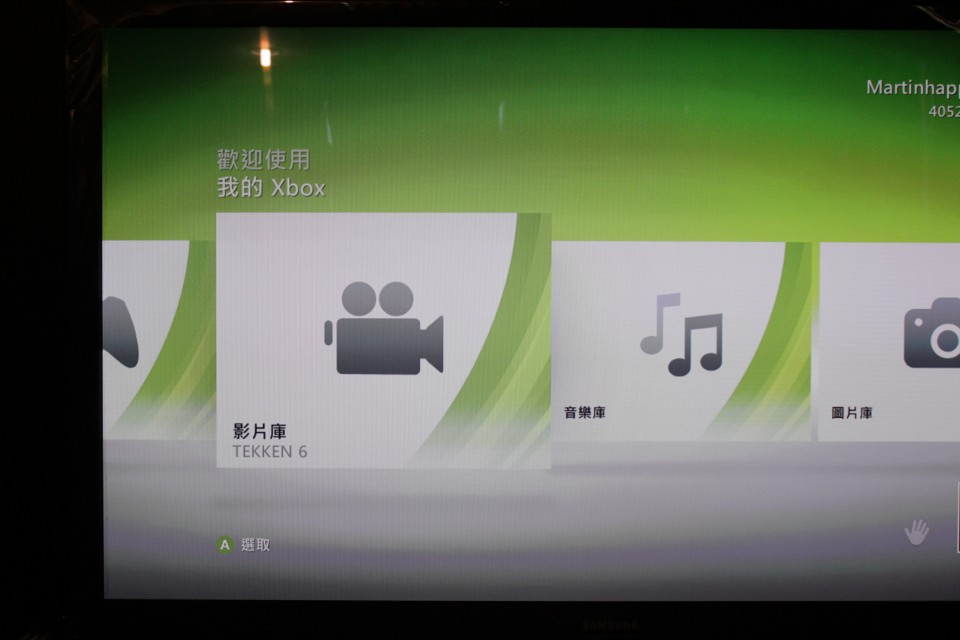

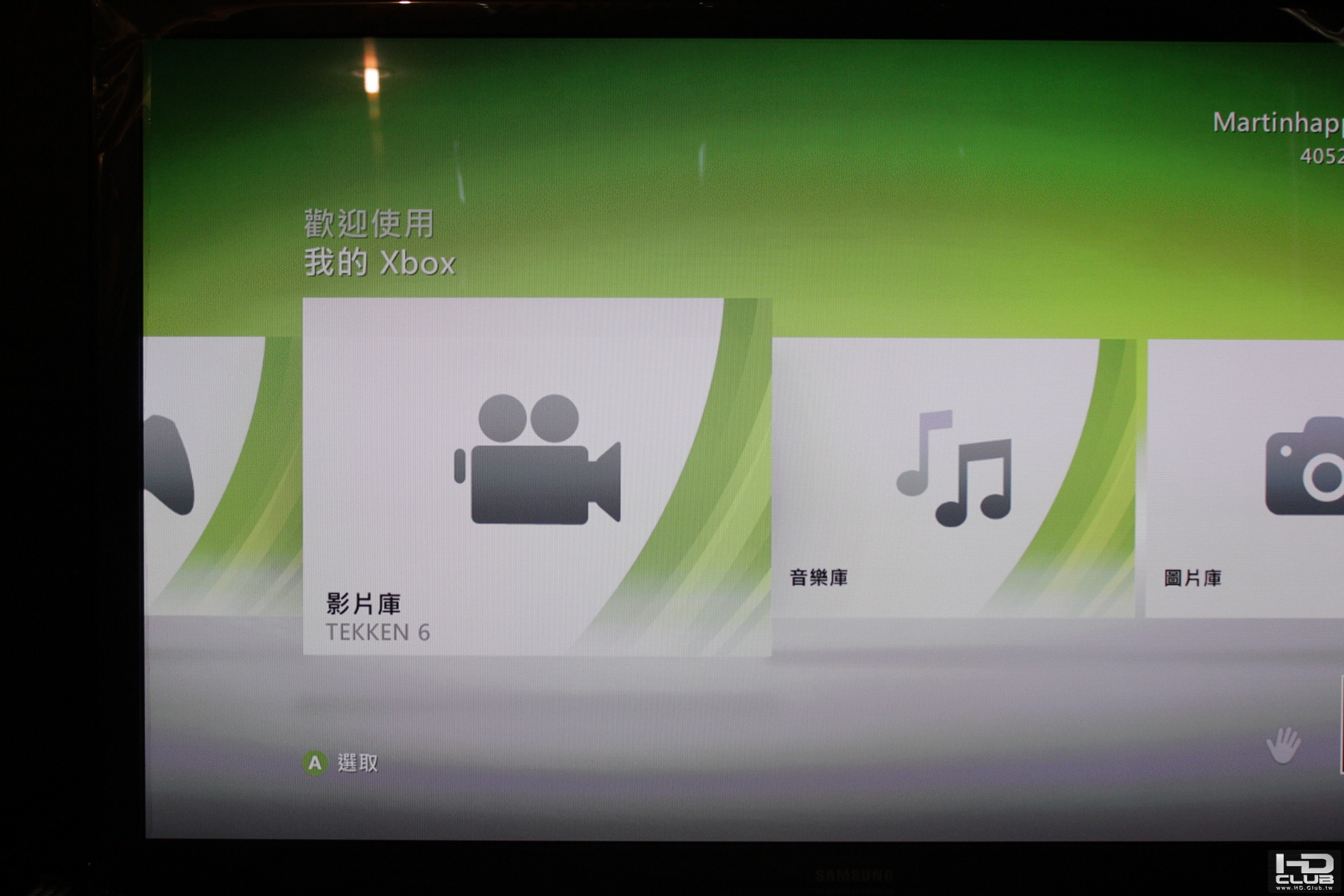

從我的XBOX-影片庫

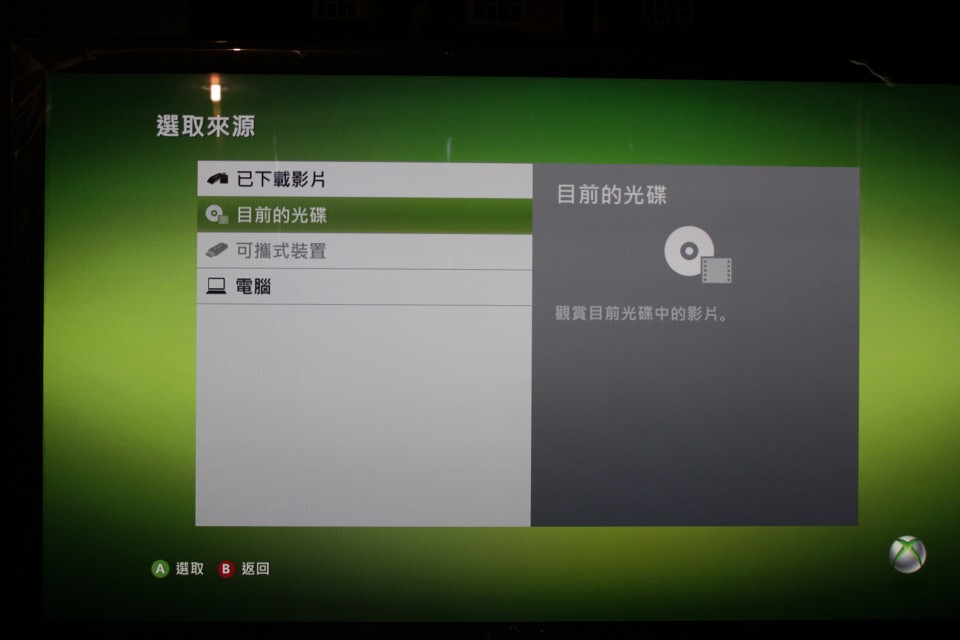

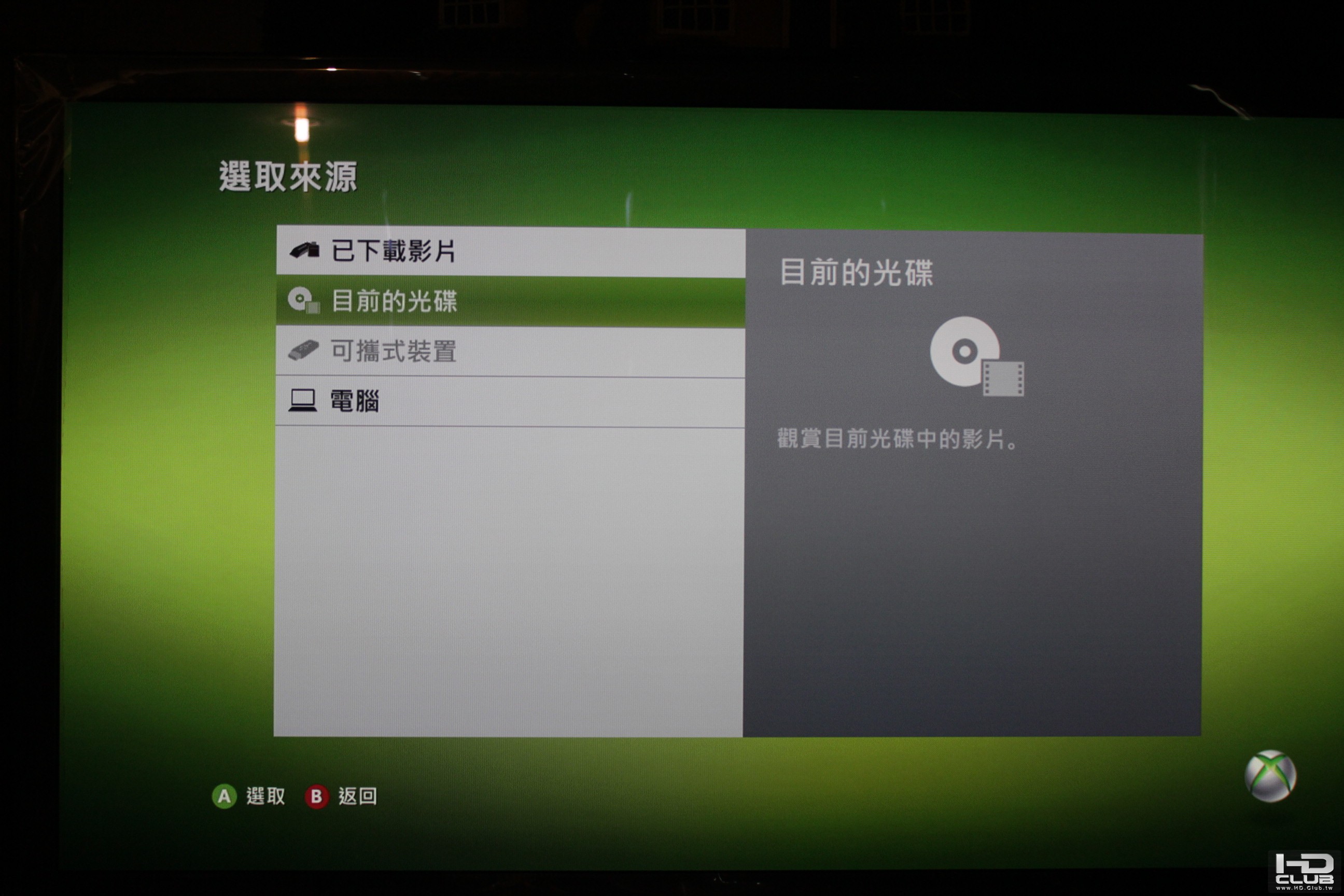

選"目前的光碟"

選擇CalMAN Windows - 100% Color，依照第一張100% 全白畫面去做調整，
調整背光亮度到看起來舒適不刺眼
同時也不能太昏暗

檢查暗部細節.黑階
顯示器端的調整項目:亮度(Brightness)

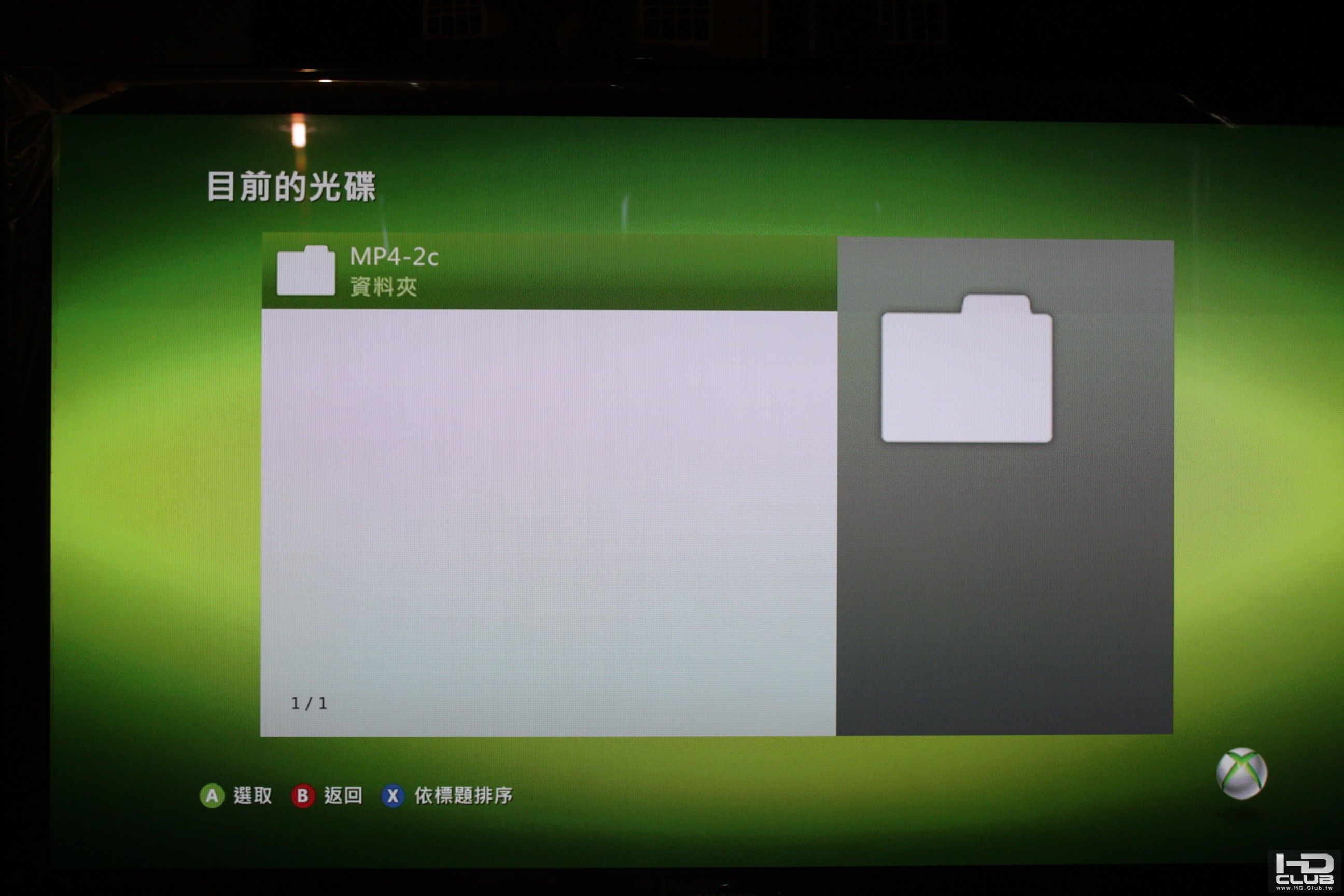

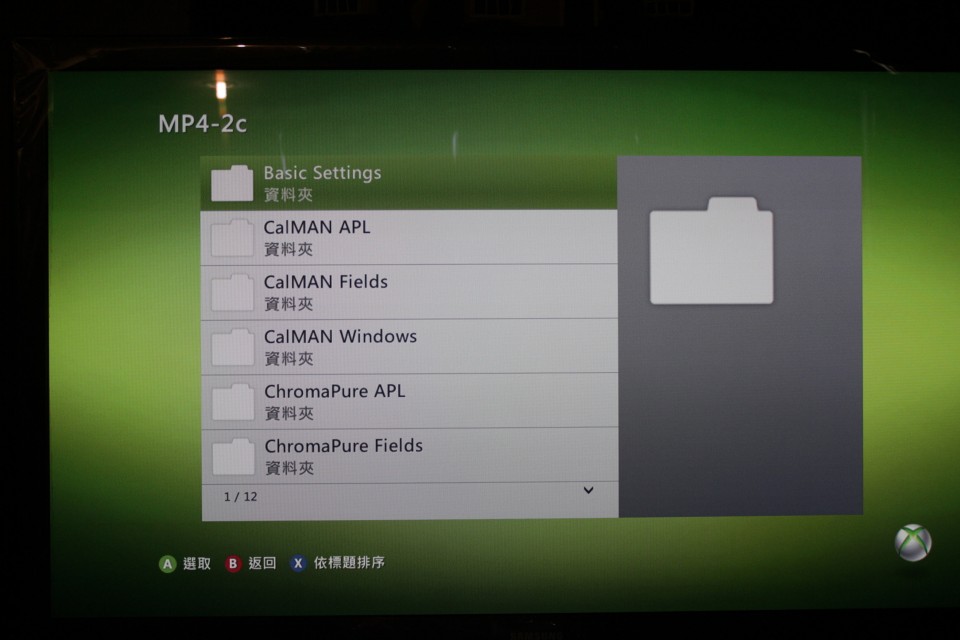

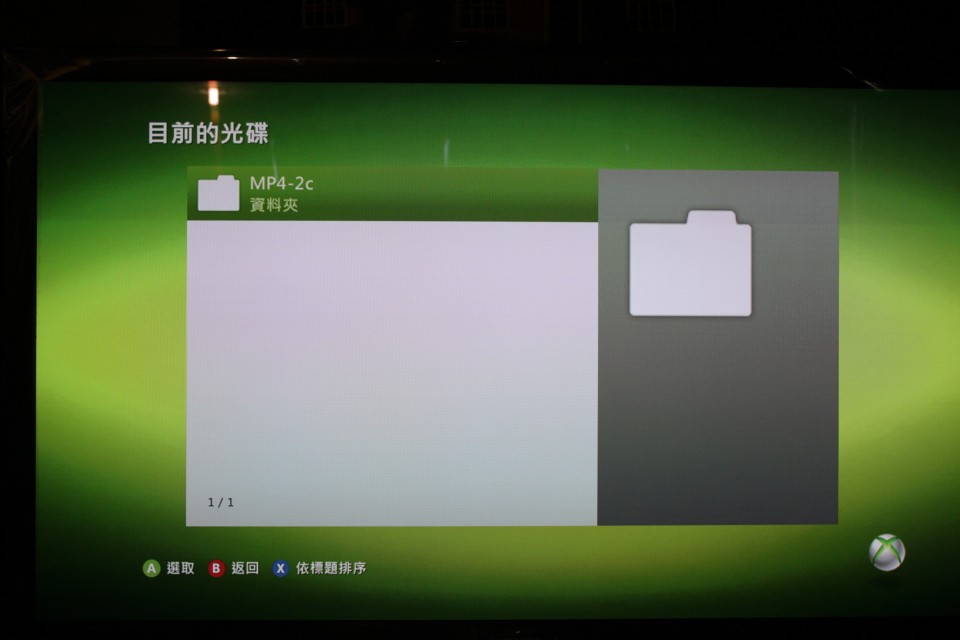

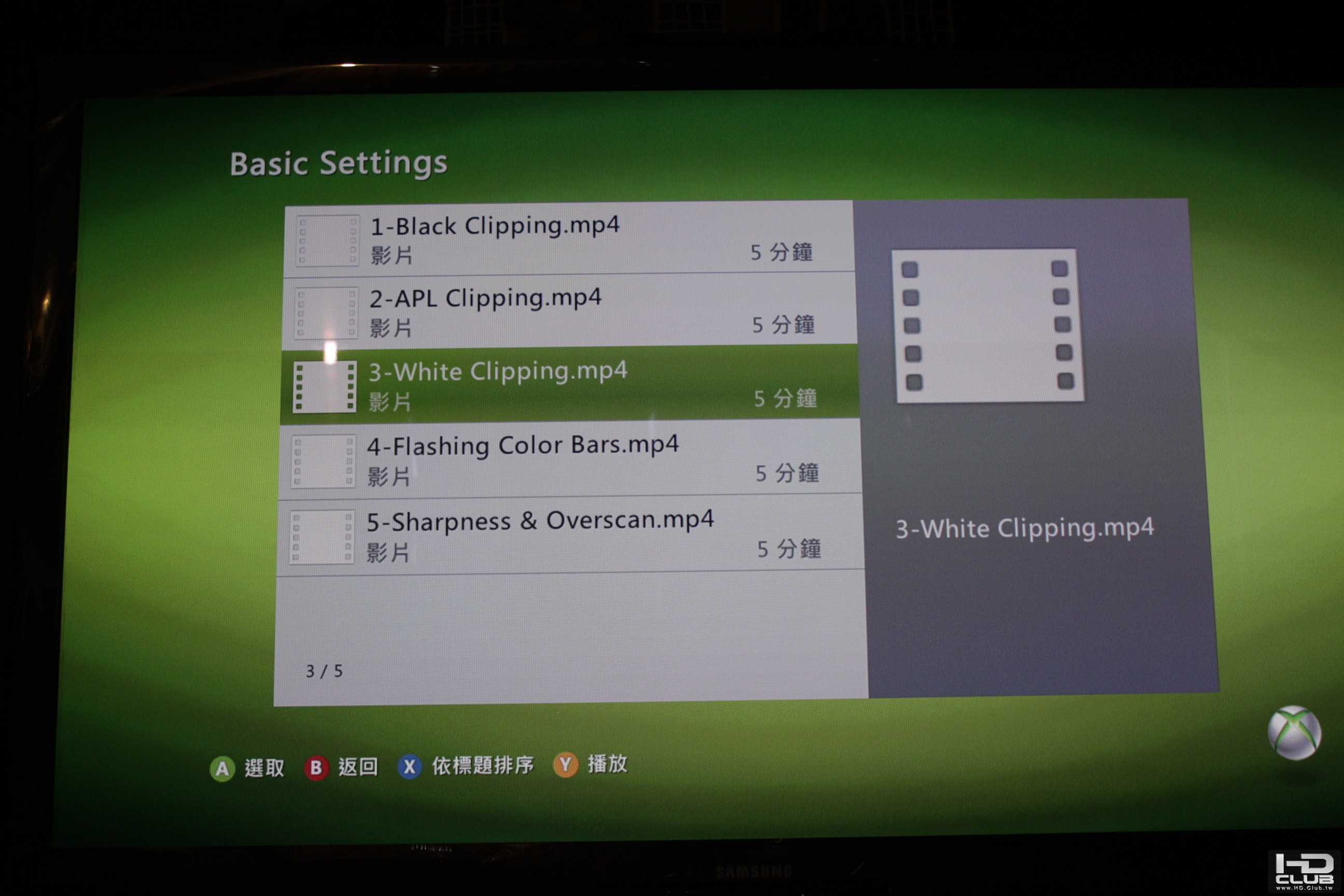

從我的XBOX-影片庫-目前的光碟-"MP4-2c"進入

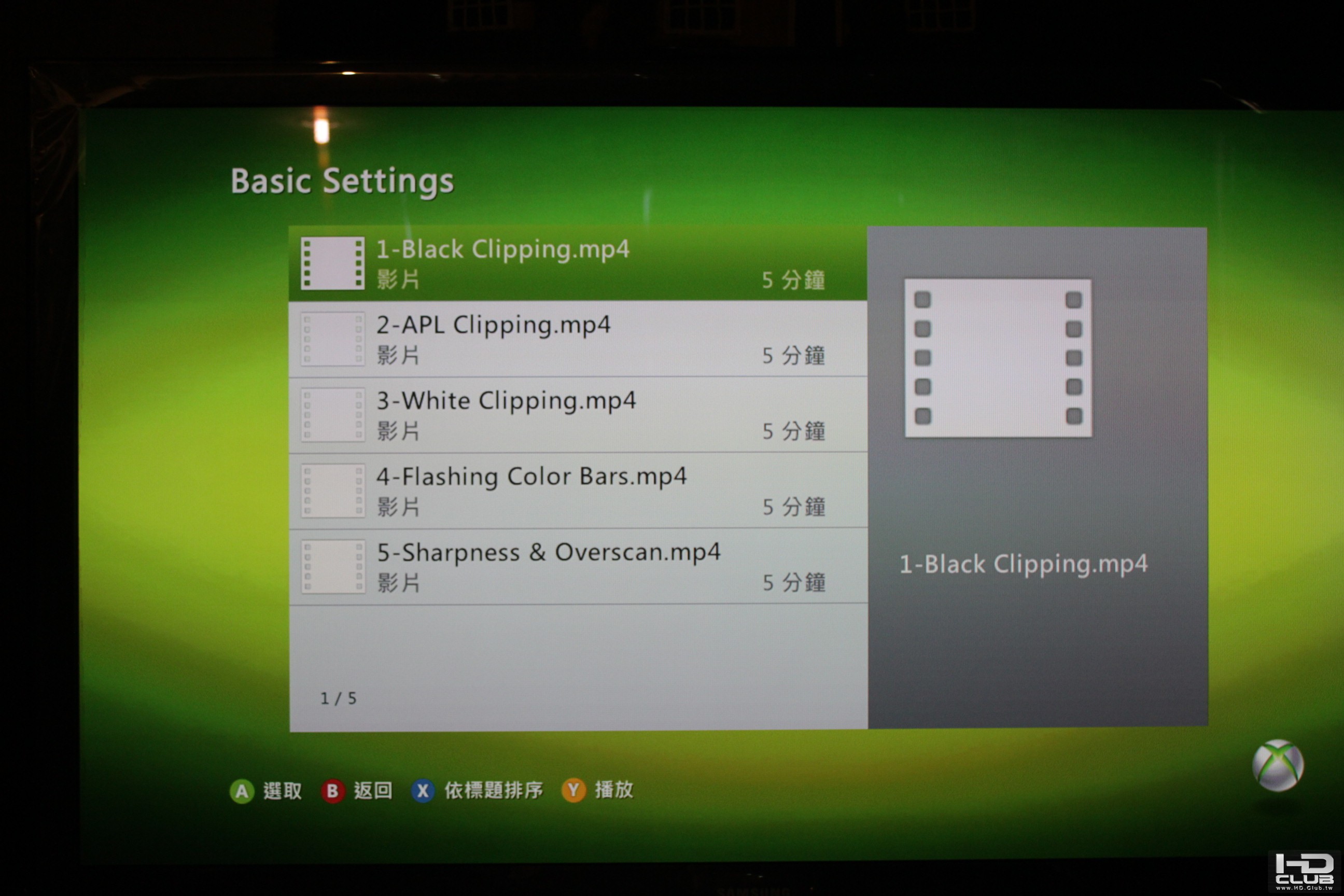

看到"Basic settings"

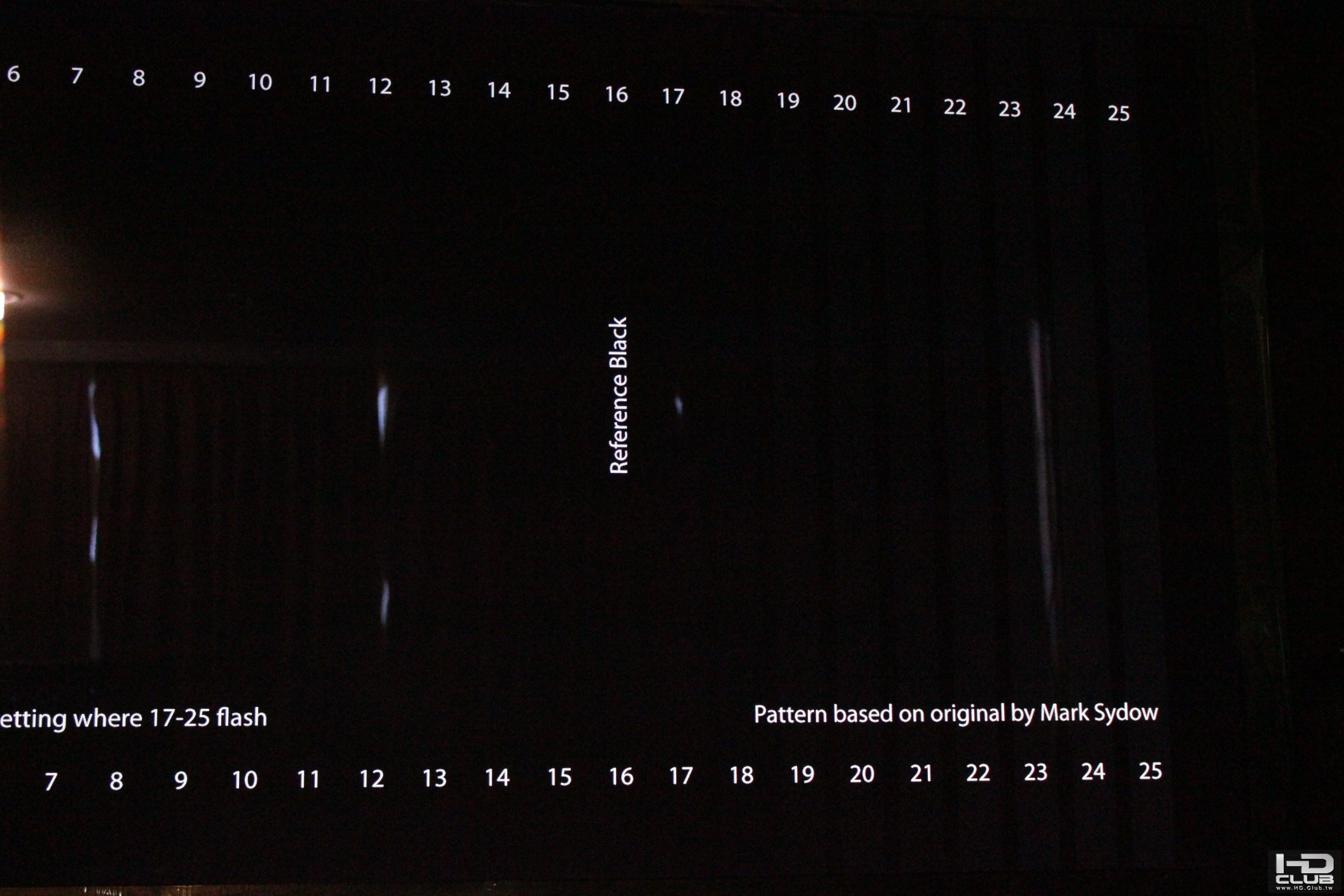

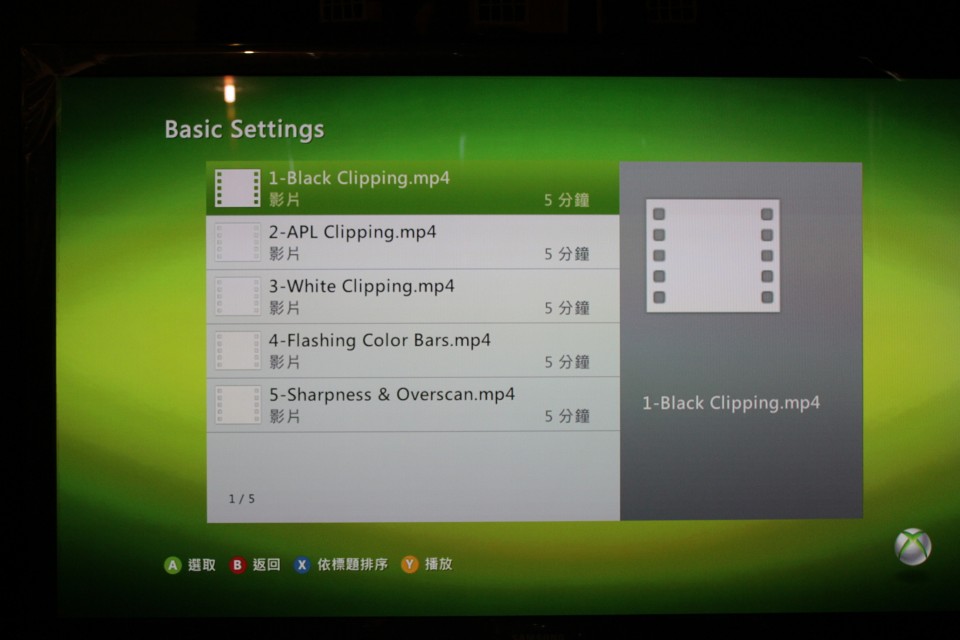

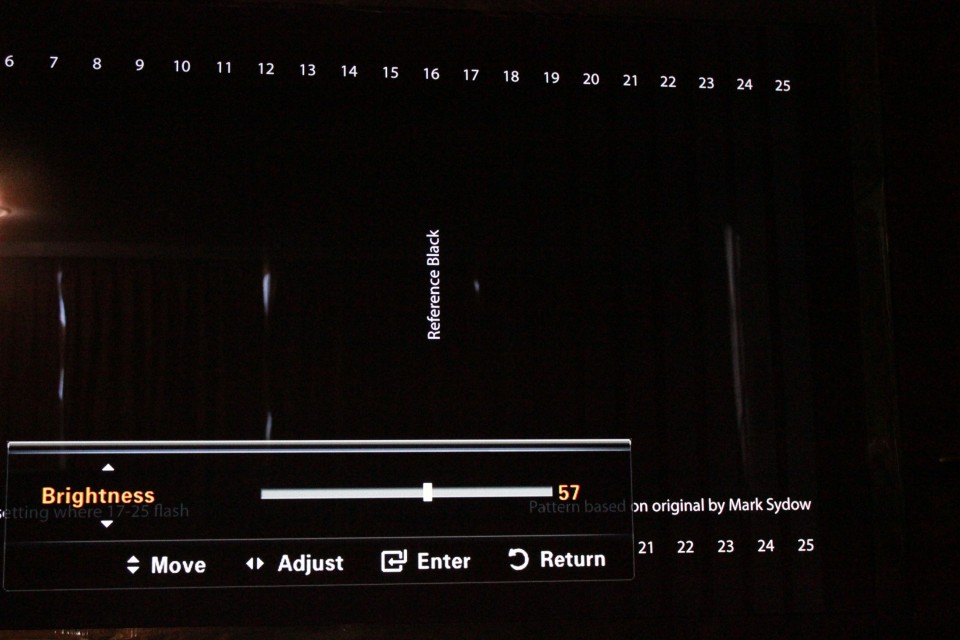

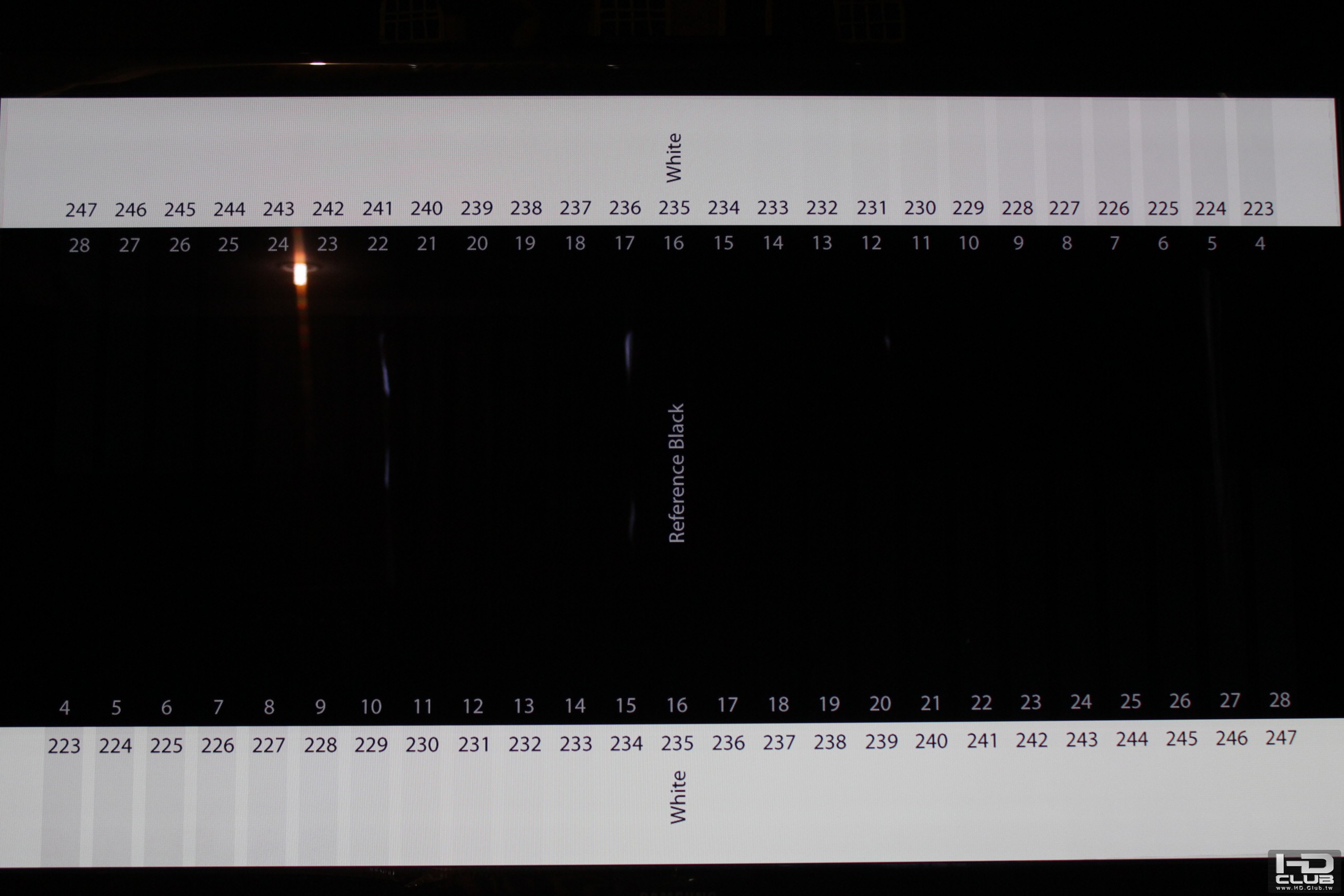

選"1-Black Clipping.mp4"

調整顯示器端亮度(Brightness)控制選項

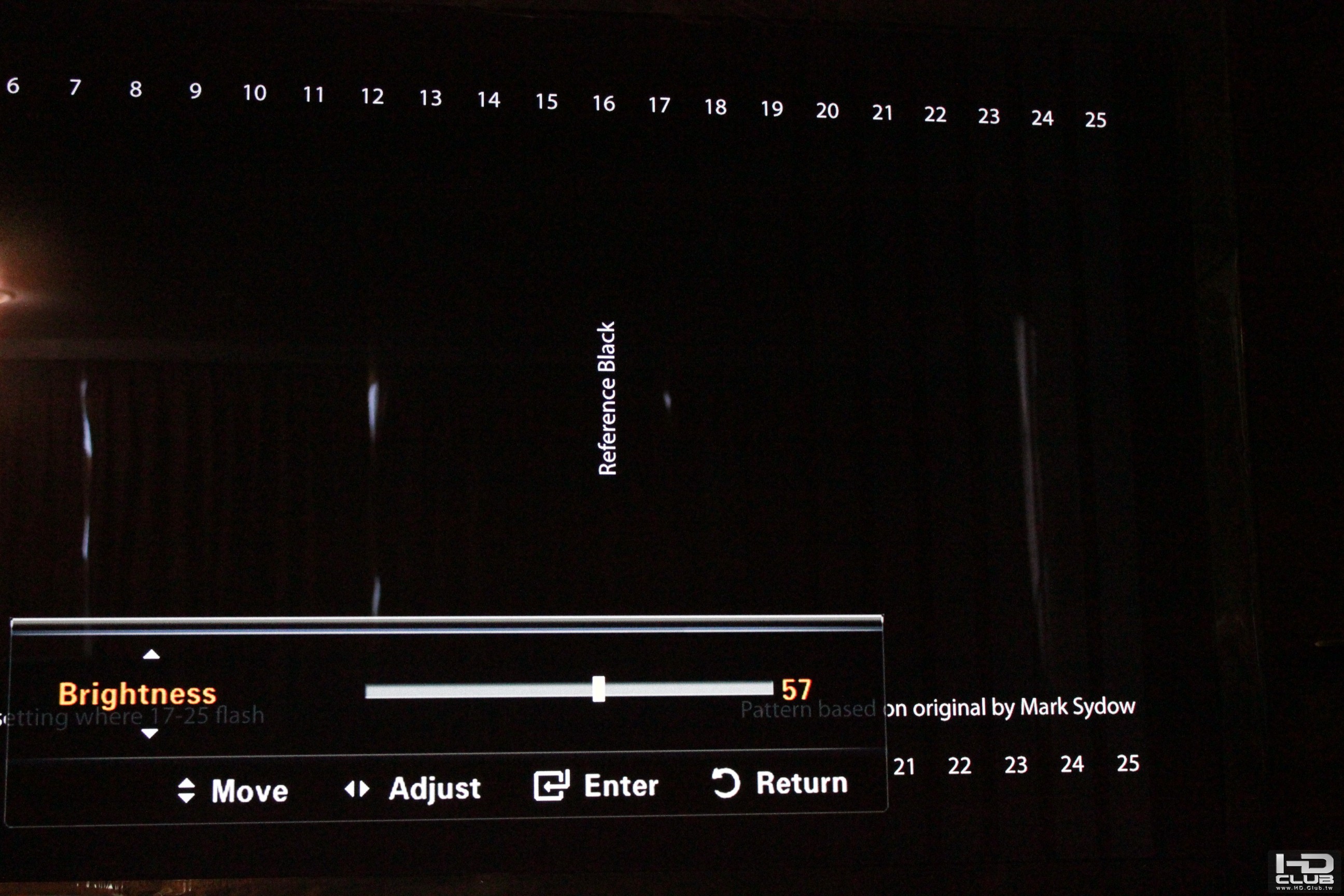

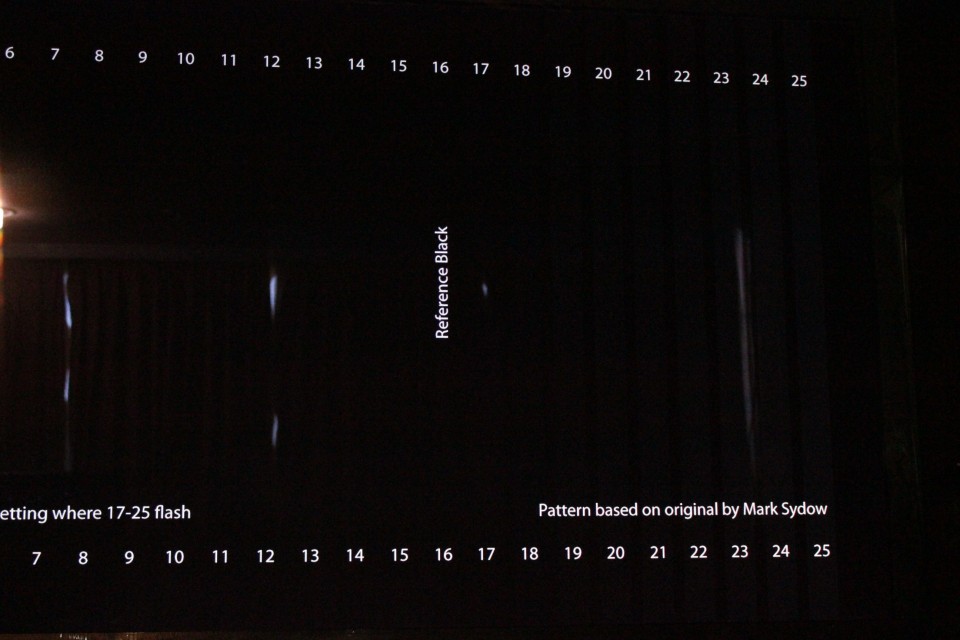

看到17~25黑階輕微閃動
2~16必須全黑

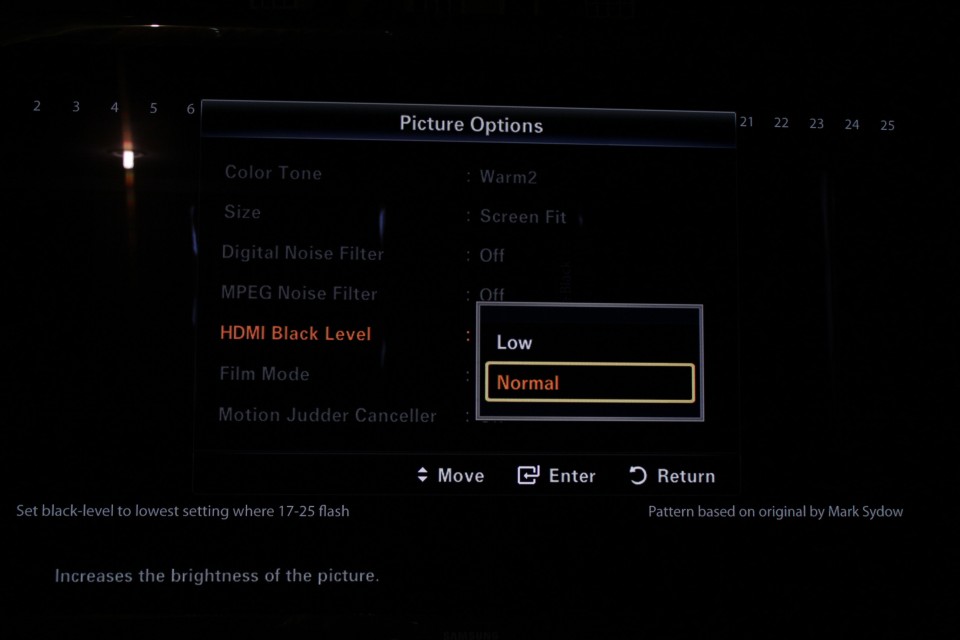

若完全沒動靜,建議嘗試切換顯示器端的HDMI黑階準位 (HDMI Black Level)
(亮度選項必須大幅更動才看的到黑階閃動,很可能是顯示器端HDMI黑階檔位設置錯誤)

以小弟自身顯示器為例

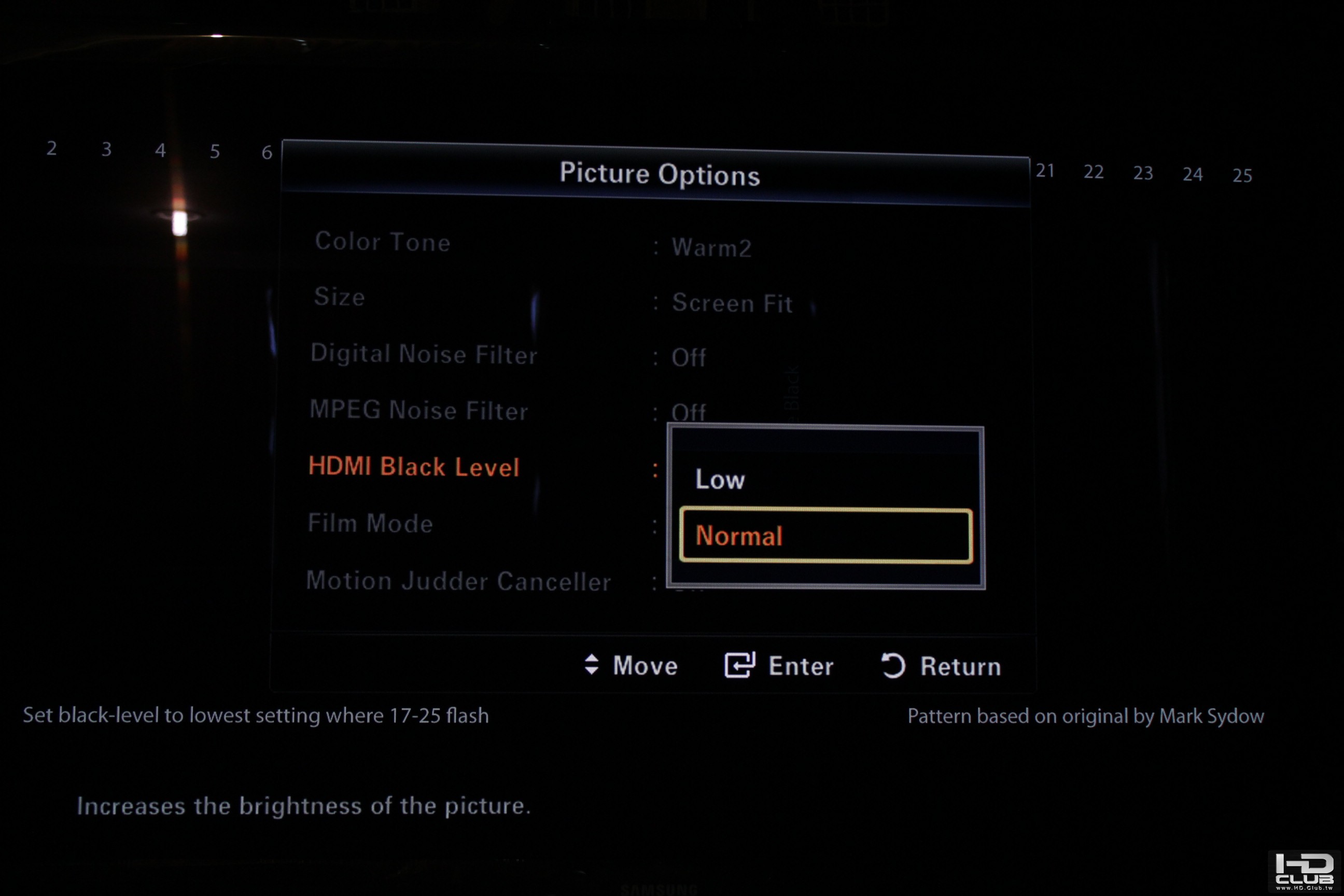

原本顯示器端的HDMI黑階準位在Low時,啥都看不到
切到Normal時,微調亮度選項就能看到17~25黑階

檢查亮部細節.白階
顯示器端的調整項目:對比(Contrast)

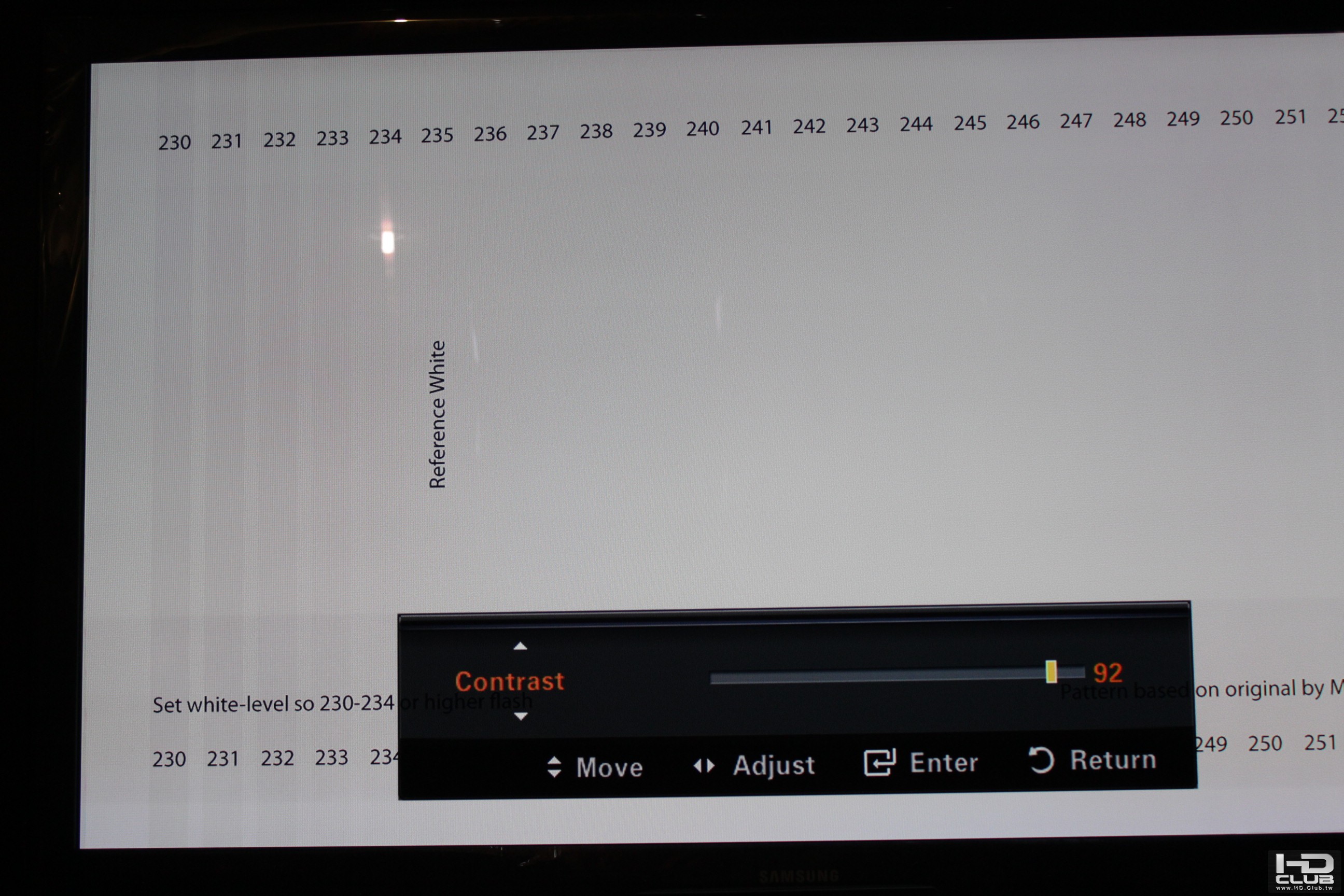

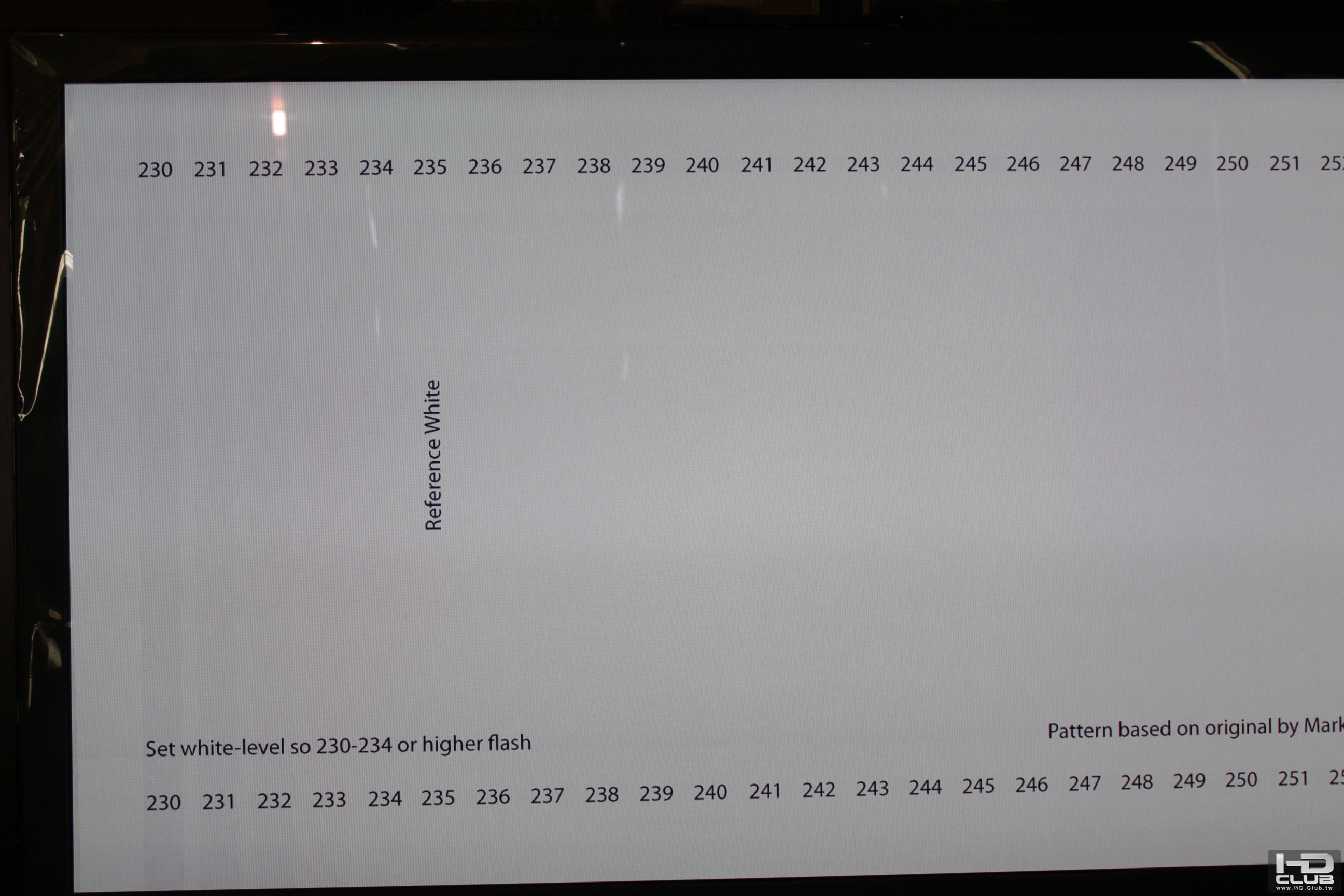

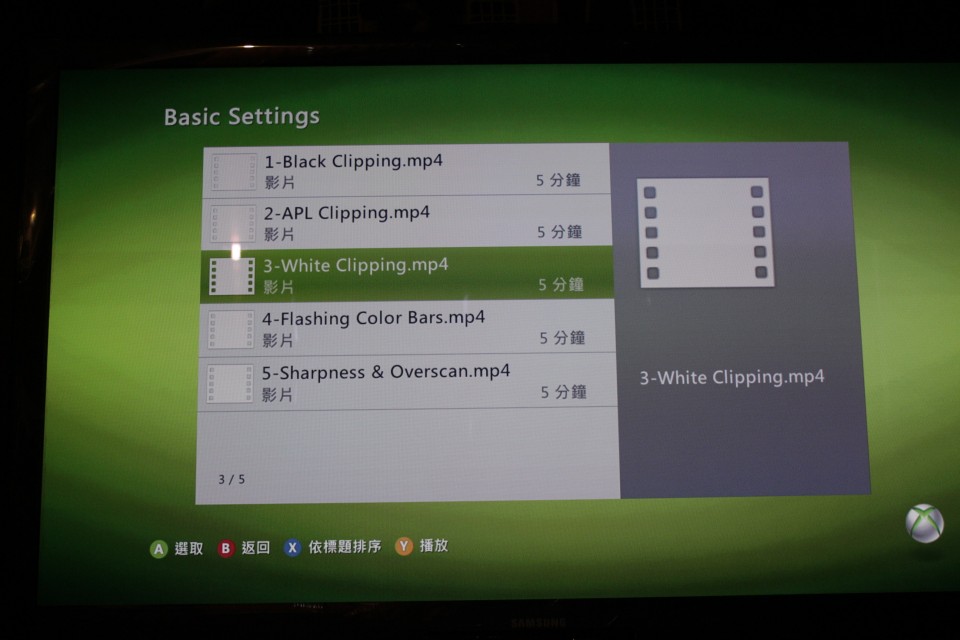

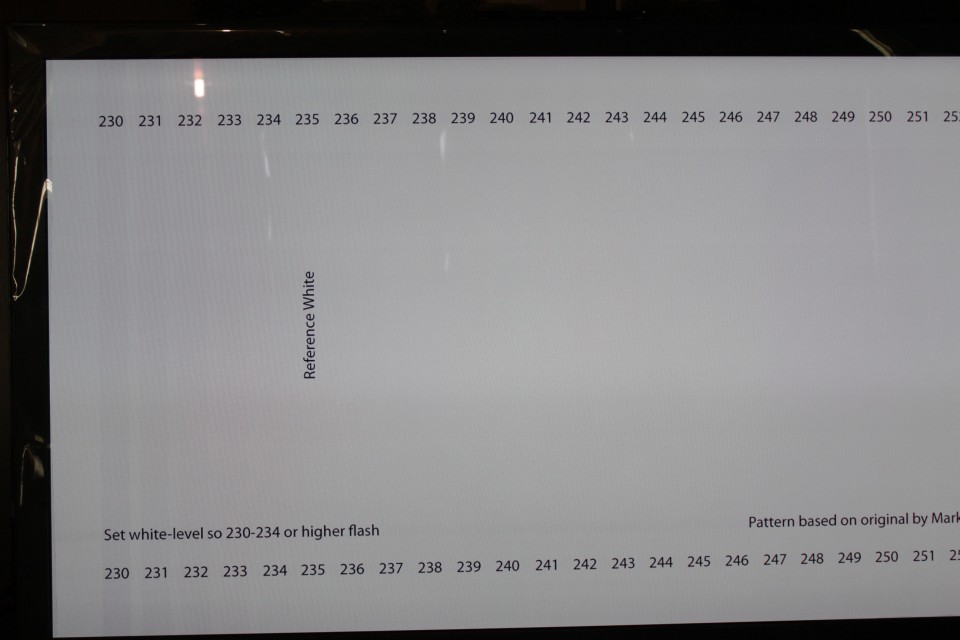

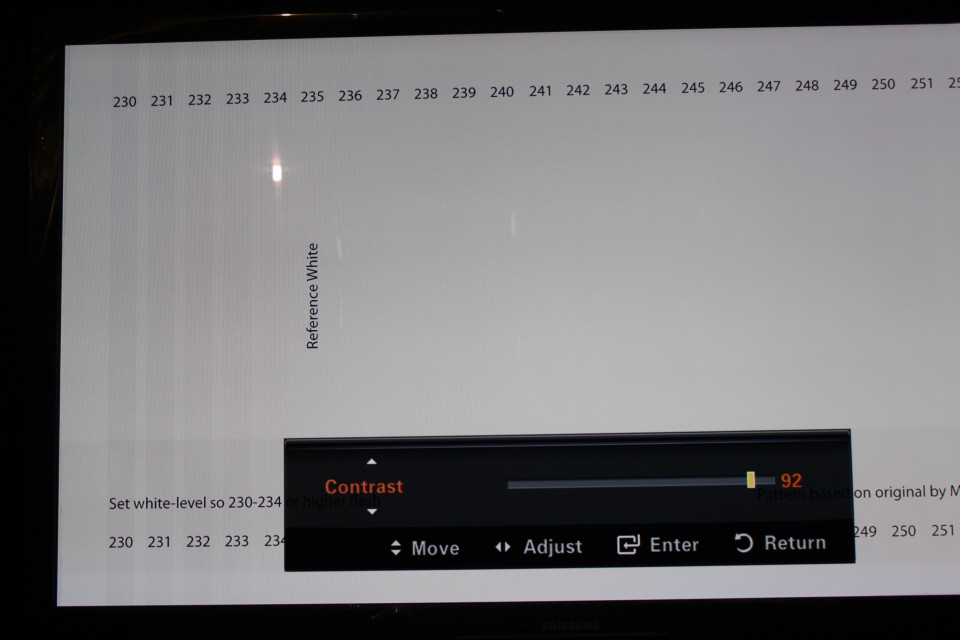

選"Basic settings"裡的"3-White Clipping.mp4"

調整顯示器端對比(Contrast)控制選項

230~234必須輕微閃動
235~253必須全白

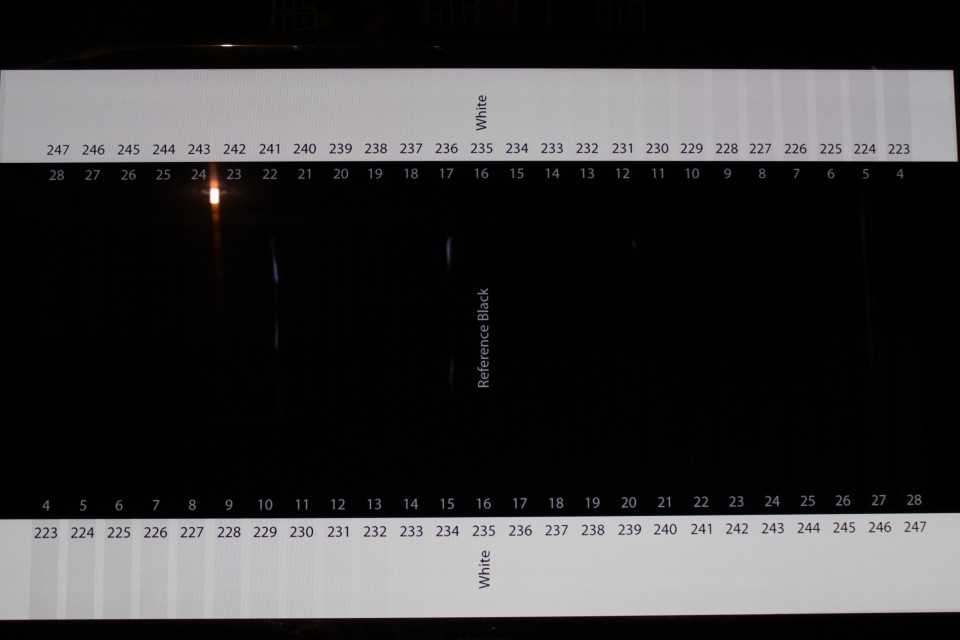

同時檢查亮.暗部細節
顯示器端的調整項目:對比(Contrast)&亮度(Brightness)
選"Basic settings"裡的"2-APL Clipping.mp4"


銳利度.清晰度調整
顯示器端的調整項目:銳利度(Sharpness)

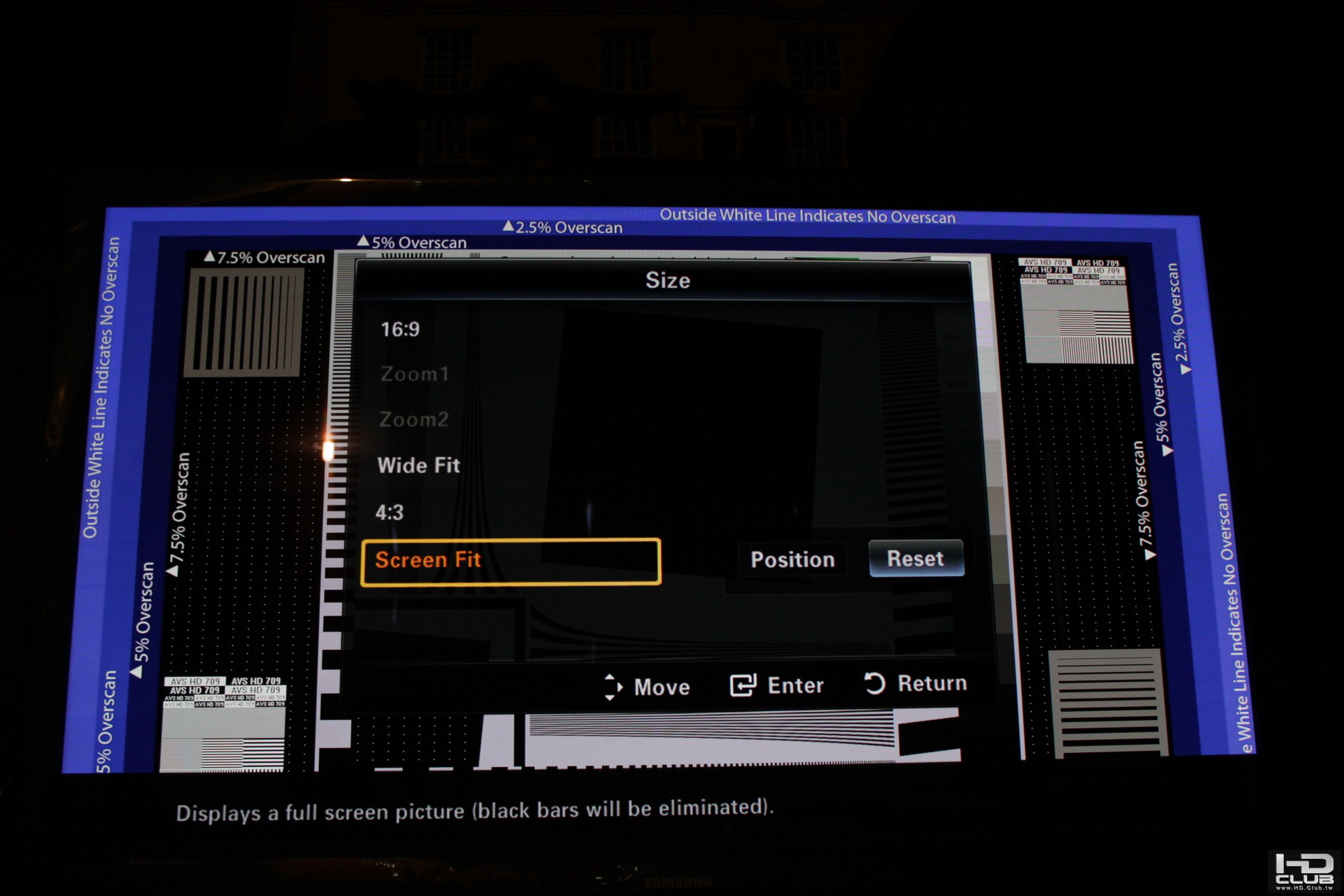

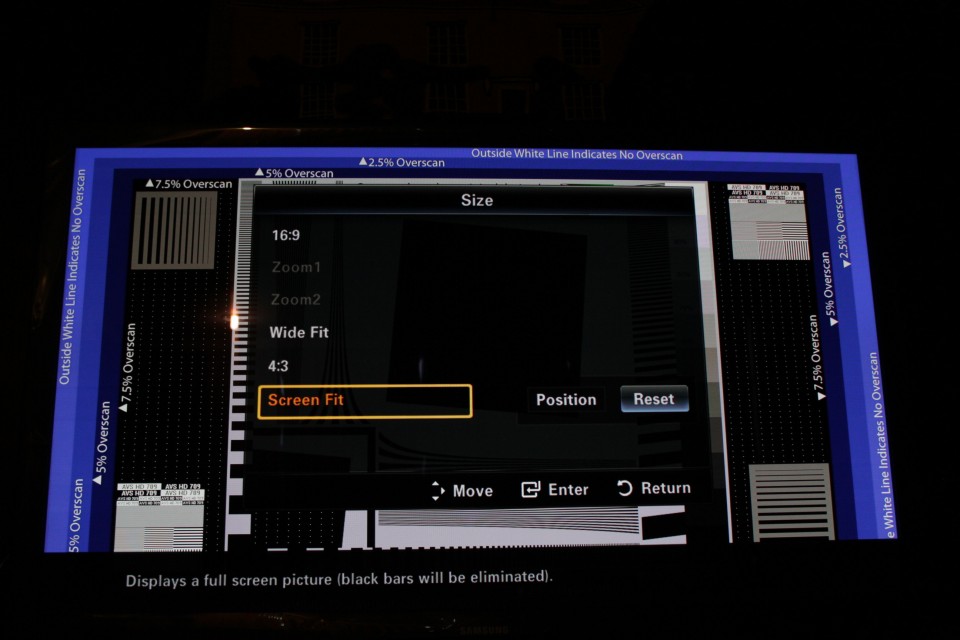

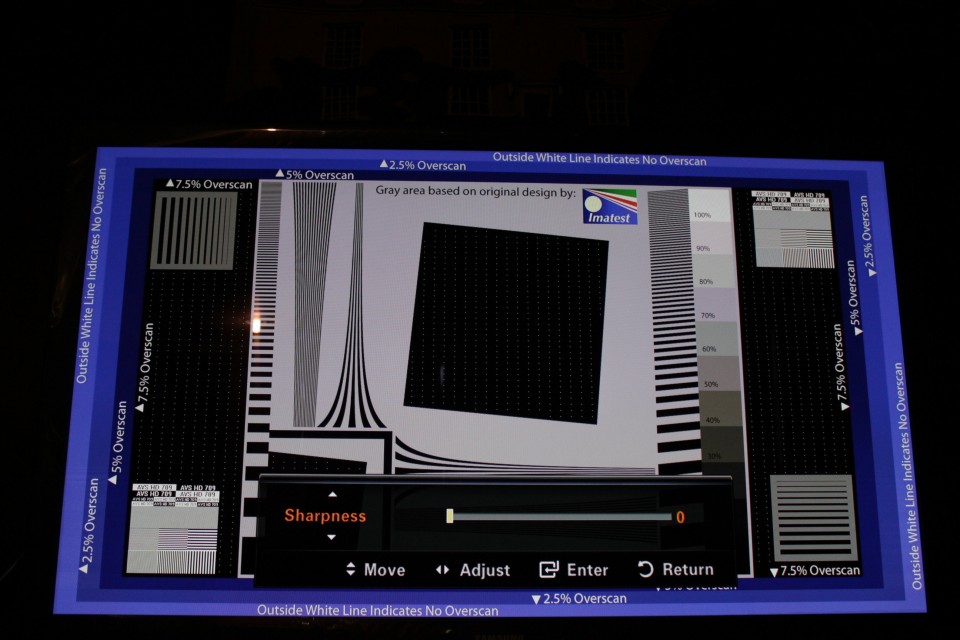

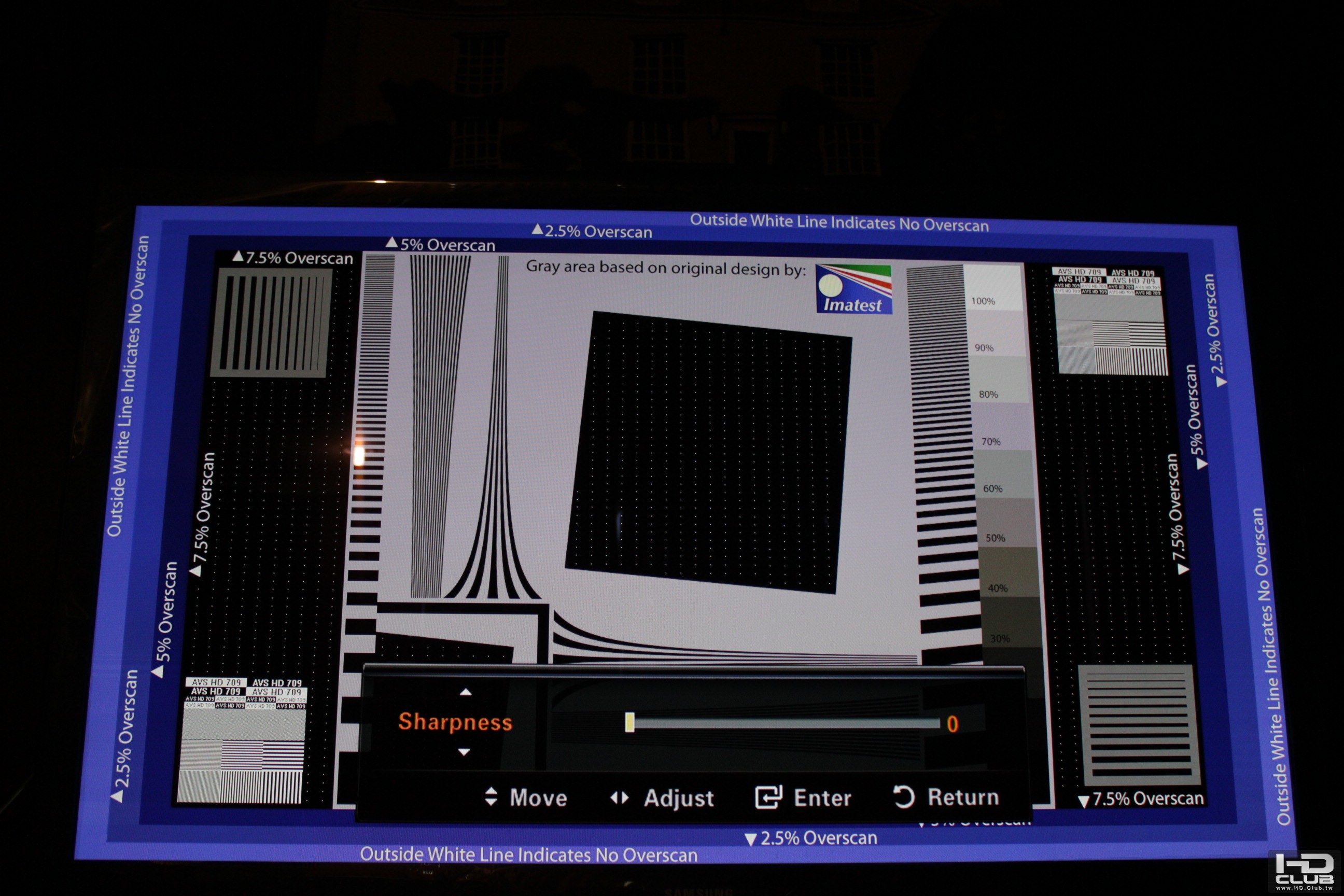

選"Basic settings"裡的"5-Sharpness & Overscan.mp4"

調整銳利度,讓黑色線條邊緣的光圈毛邊消失
同時也可檢查一下顯示器端的顯示尺寸


色溫調整
顯示器端的調整項目:色溫Color Tone
建議以"暖色溫","低色溫","Warm"為主

如果沒有濾片
就只能調整到這裡了
小弟建議找版上真平兄買個濾片,才能繼續檢查色解碼(color與tint兩項)

檢查色彩
顯示器端的調整項目:色彩,色濃度,color

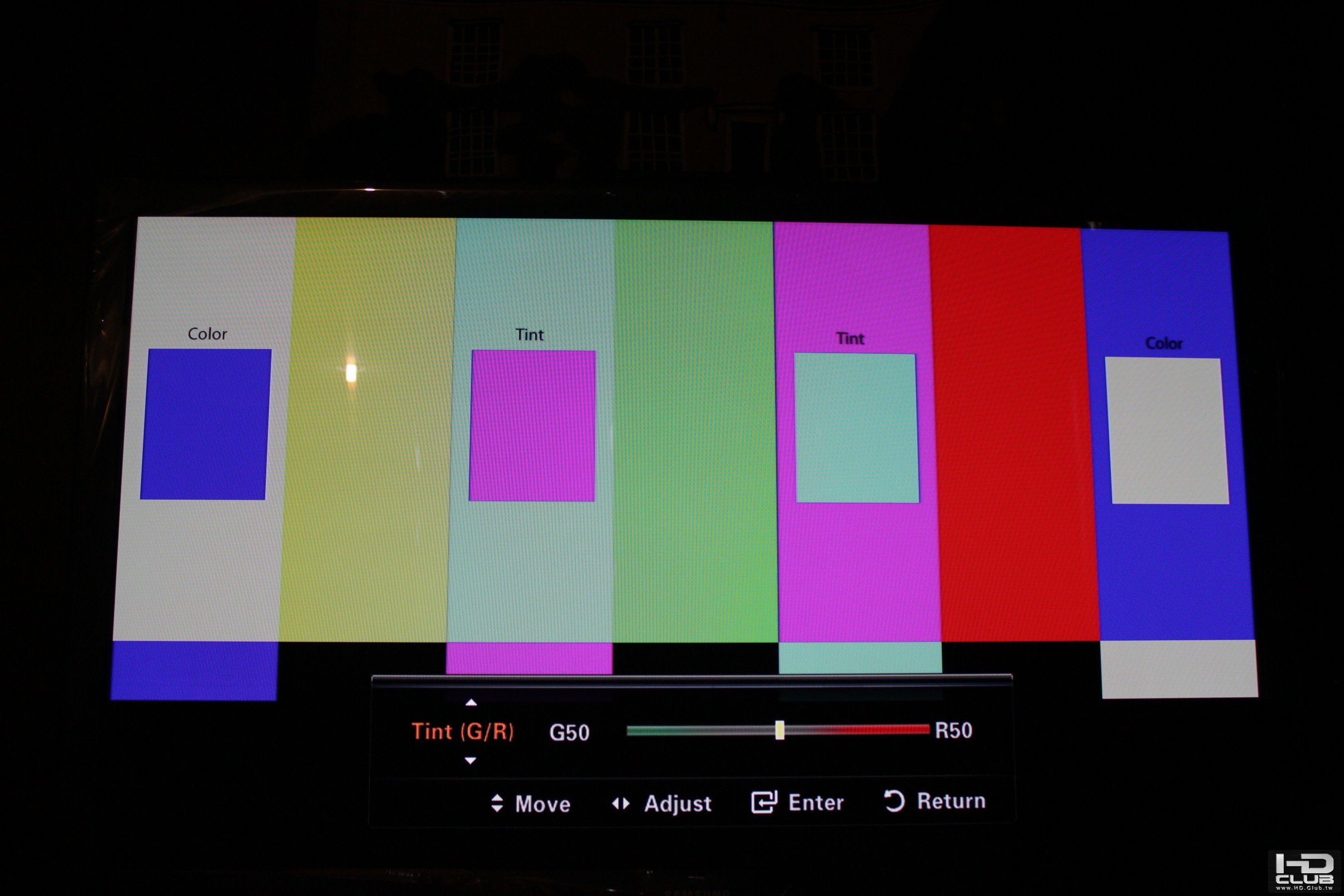

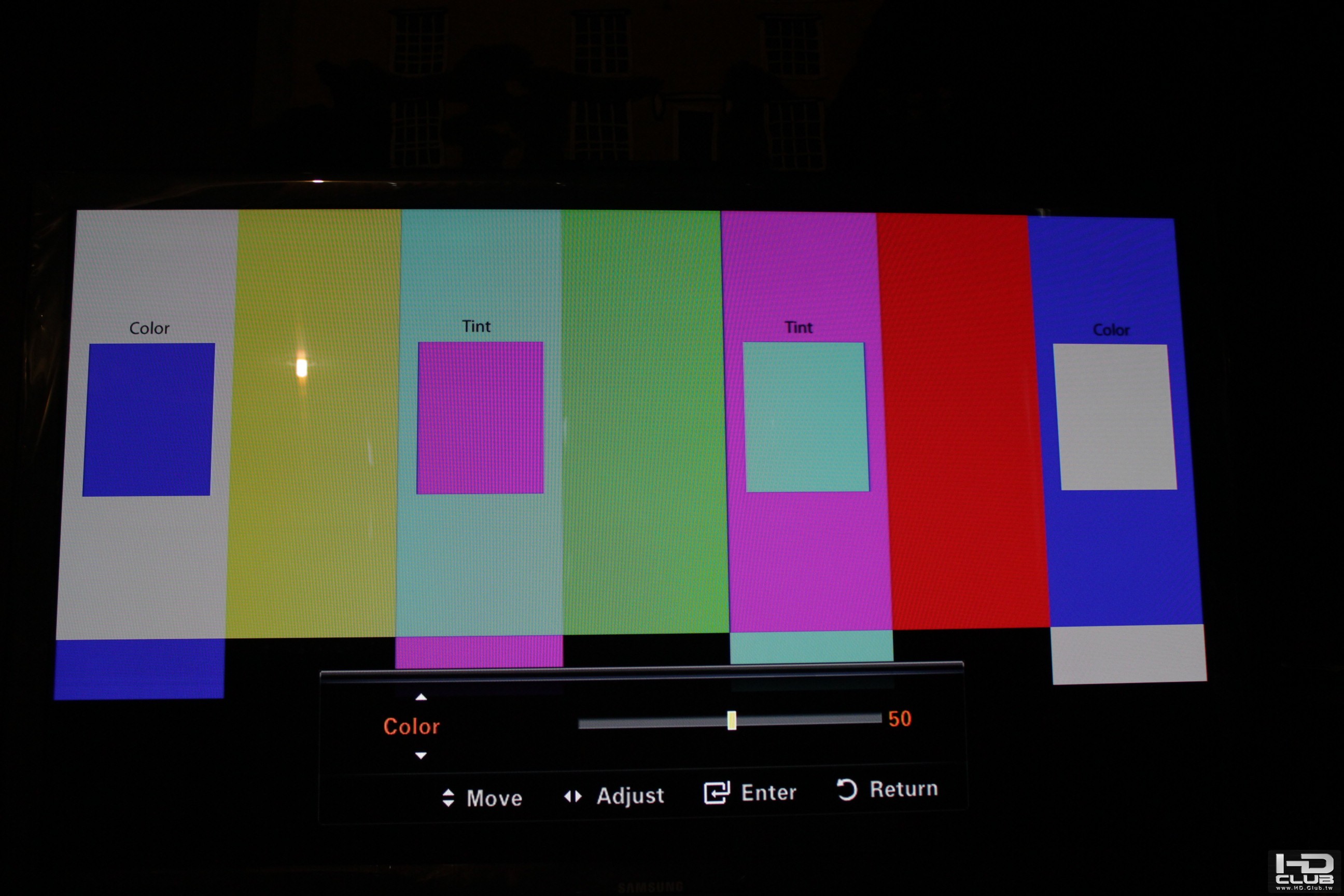

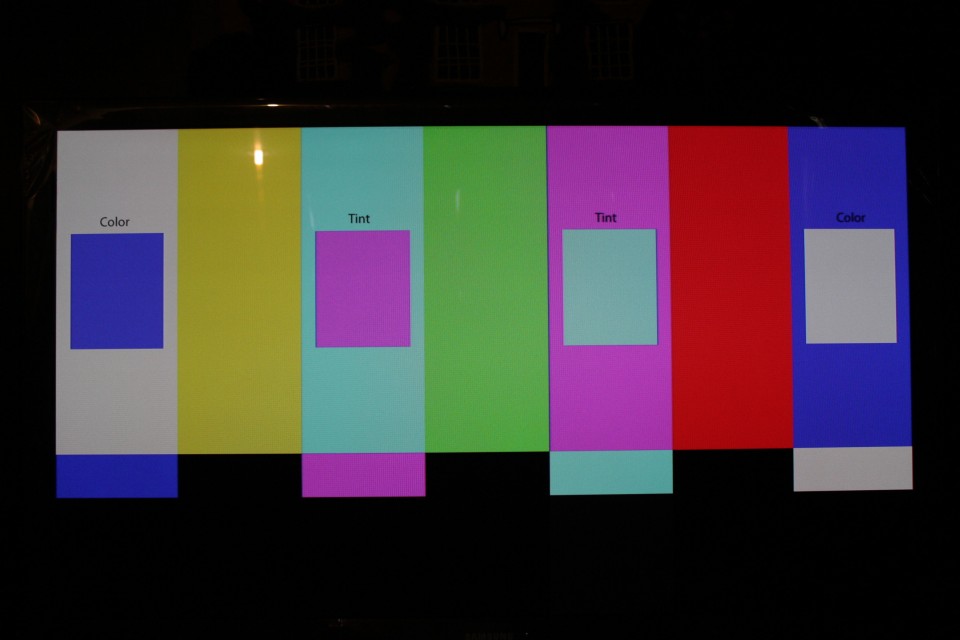

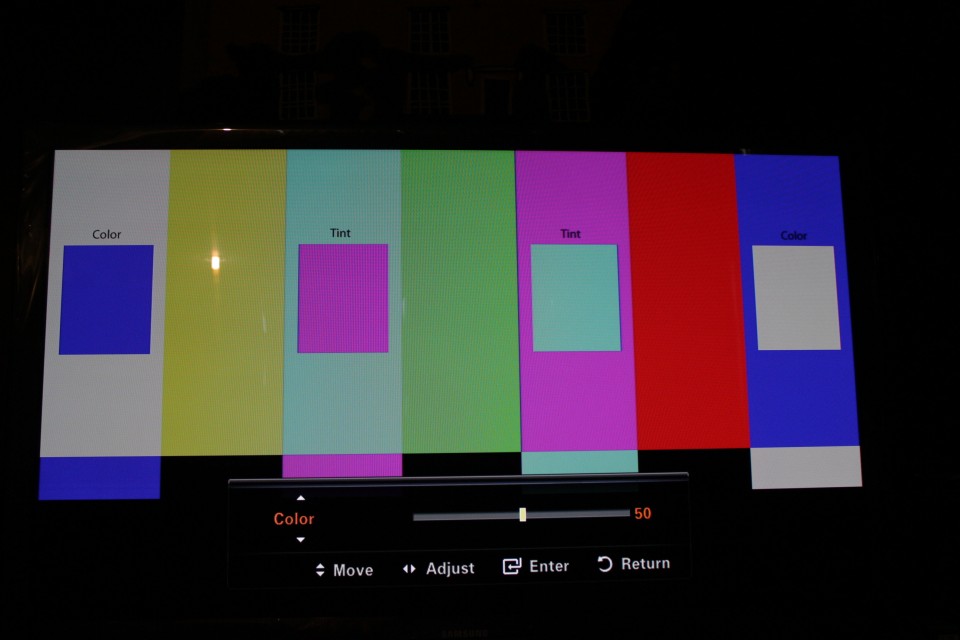

選"Basic settings"裡的"4-Flashing Color Bars.mp4"

調整顯示器端色彩(Color)控制選項

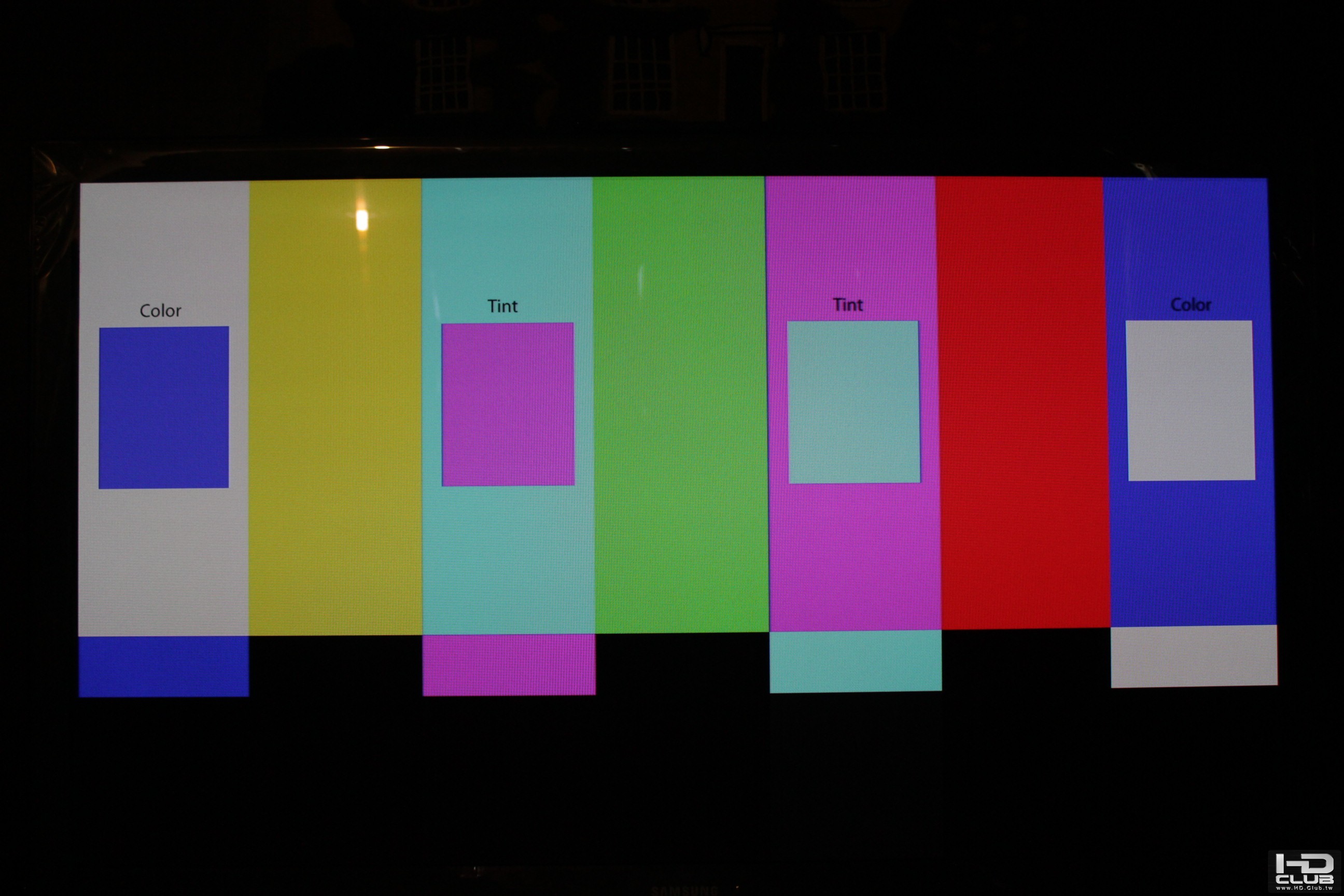

直到透過濾片看左右兩條Color不閃動為止

緊接著
檢查色相

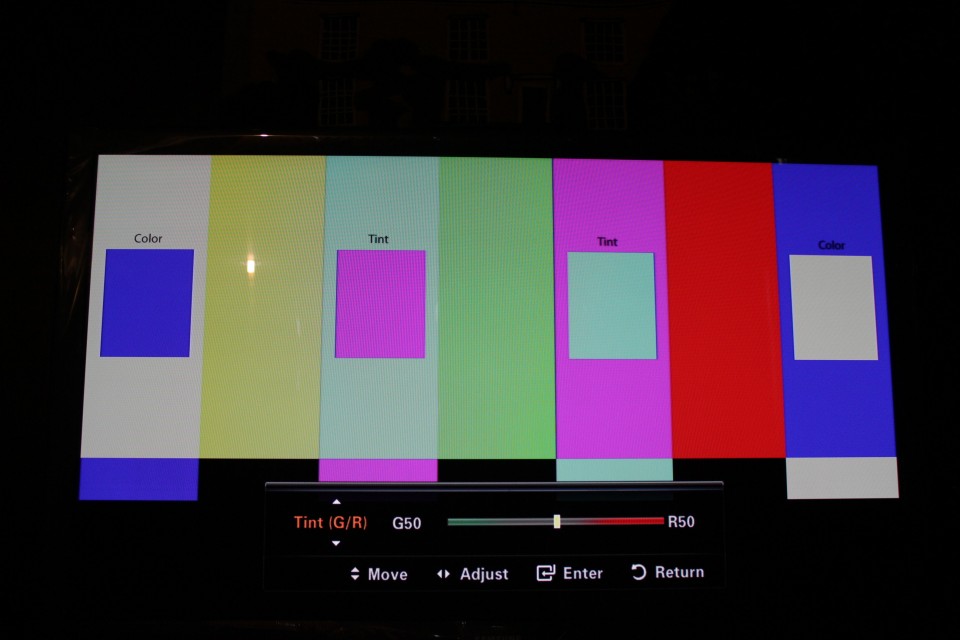

調整顯示器端的色相(Tint)控制選項

直到透過濾片看中間兩條Tint不閃動為止


某些機種必須大幅更動color值與tint值
調整完後色彩反而怪異,很可能是機種本身色解碼錯誤
這時建議不要去調整color與tint兩項

在手邊沒有校色儀器的狀況之下
使用校正片&濾片的調整方式
大概就是這樣
調整完
接下來就等獨占大作 戰爭機器3

大輝

謝謝大大的解說,如果不能上網的環境如何呢?,我想是把MP4轉成WMV因該可以吧?如果有人成功,請上網說說吧

len1978

本文章最後由 len1978 於 2011-8-30 09:28 編輯

本文基於光之白翼大的一文編寫而成

照著的步驟
可以將家中電視&投影機做出對於PS3的簡易最佳化
原本想用相 ...
花見小路 發表於 2011-8-30 00:43

感謝花見小路的熱心貼圖與分享設定心得，有XBOX360的人可以自行試一下，看看調整後的效果好不好~

花見小路大，關於XBOX360的設定值，不是我提供的。
是該篇討論文章的發文網友最後自行試出來的啦~



---------
另外還有一點關於測試片的白階顯示效果，之前網友測試過的心得，也有出現過黑階設定正確(16不顯示17之後開始顯示)，白階卻仍在230~255全部顯示的情況。

這種測試結果是不是OK的還要在深入討論。
同時如果這種顯示效果是OK的時候，要怎麼樣找出最佳的顯示器對比值，也是要再研究一下的。

花見小路

本文章最後由 花見小路 於 2011-8-31 13:26 編輯

另外還有一點關於測試片的白階顯示效果，之前網友測試過的心得，也有出現過黑階設定正確(16不顯示17之後開始顯示)，白階卻仍在230~255全部顯示的情況。
len1978 發表於 2011-8-30 09:24

沒錯
小弟早先一直為此問題所困擾

後來找到原因
小弟原本將XBOX360端的"HDMI色階"很直覺的設在"YCbCr709"
這時黑色等級無論設置在標準或置中或擴展
白階235~253卻仍全部顯示
(此時黑階正常,16不顯示17之後開始顯示)

直到前些日子無意間看到len1978大您與站友的討論
回家嘗試
才發現只要將"HDMI色階"設在"RGB"
同時將"黑色等級"設置在"擴展"
就能在顯示器看到正確的白階了(230~234閃動,235~253全白)

花見小路

謝謝大大的解說,如果不能上網的環境如何呢?,我想是把MP4轉成WMV因該可以吧?如果有人成功,請上網說說吧 ...
大輝 發表於 2011-8-30 01:08

    回大輝兄

小弟剛測試過了
您說的方式是可行的

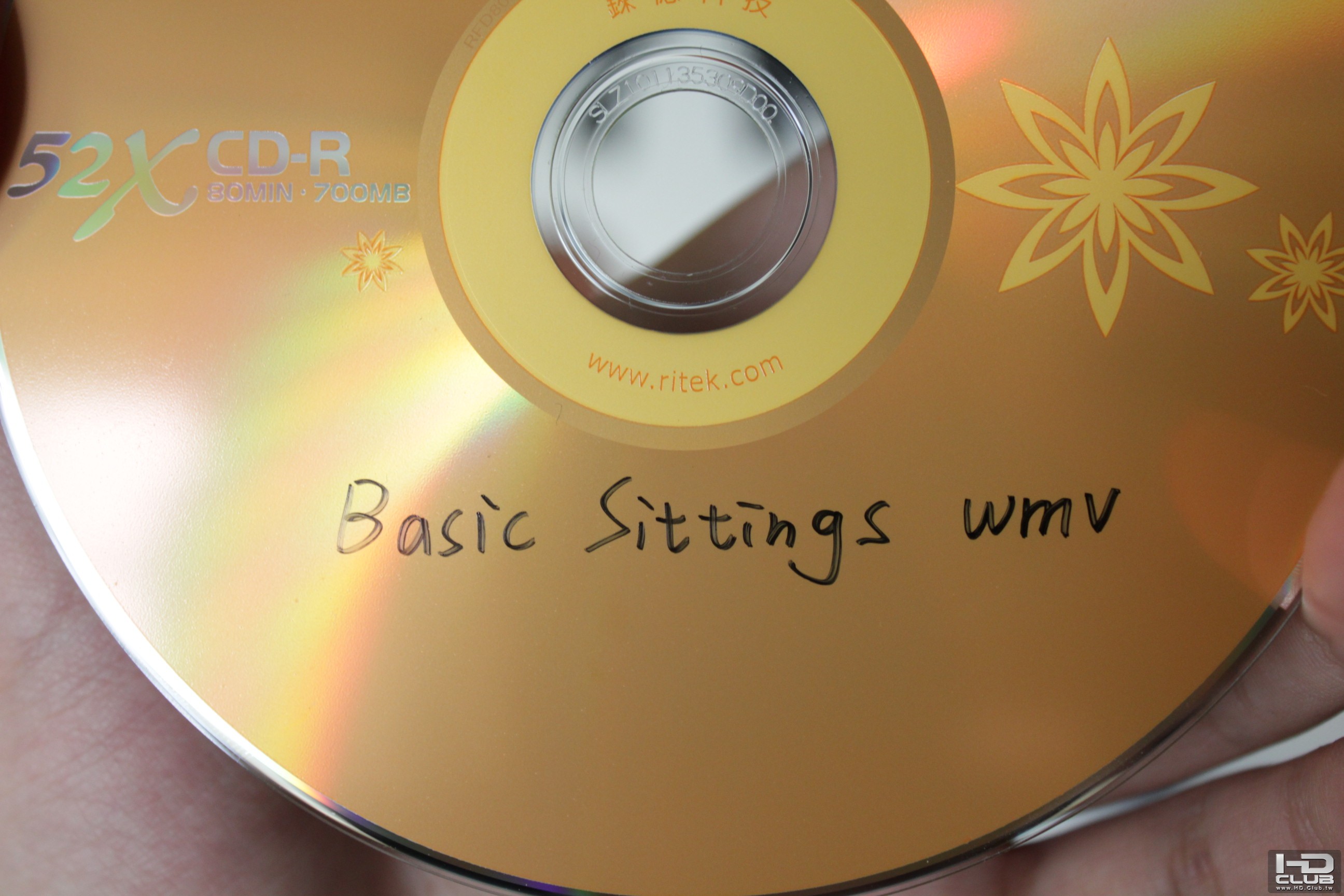

小弟先將Basic Sittings的內容

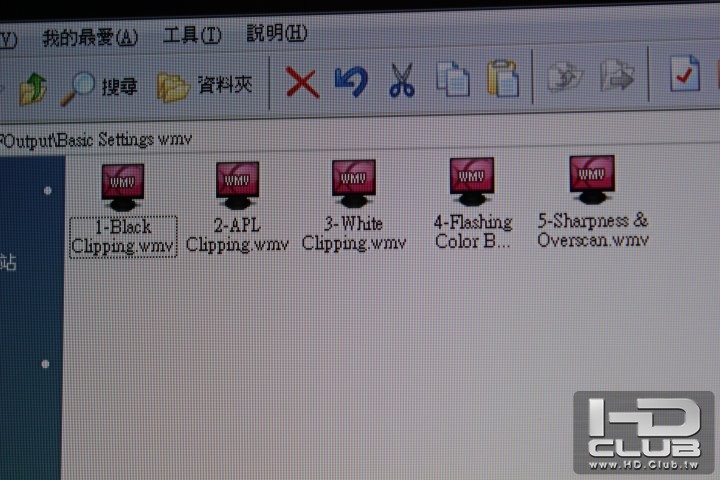

由mp4轉檔成wmv (轉檔工具:格式工廠)

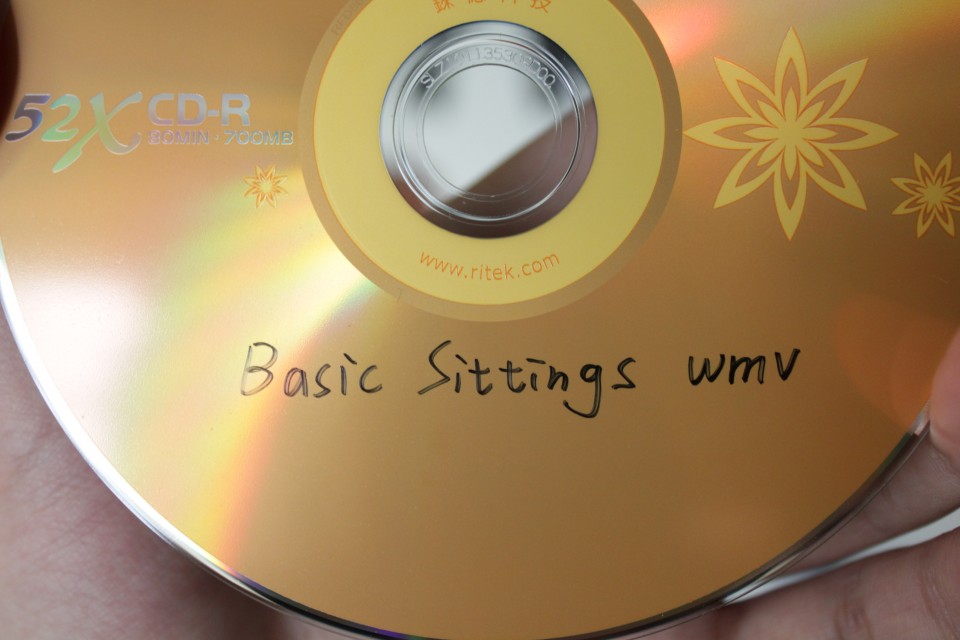

然後燒成資料光碟


放入XBOX360主機
開啟檔案:

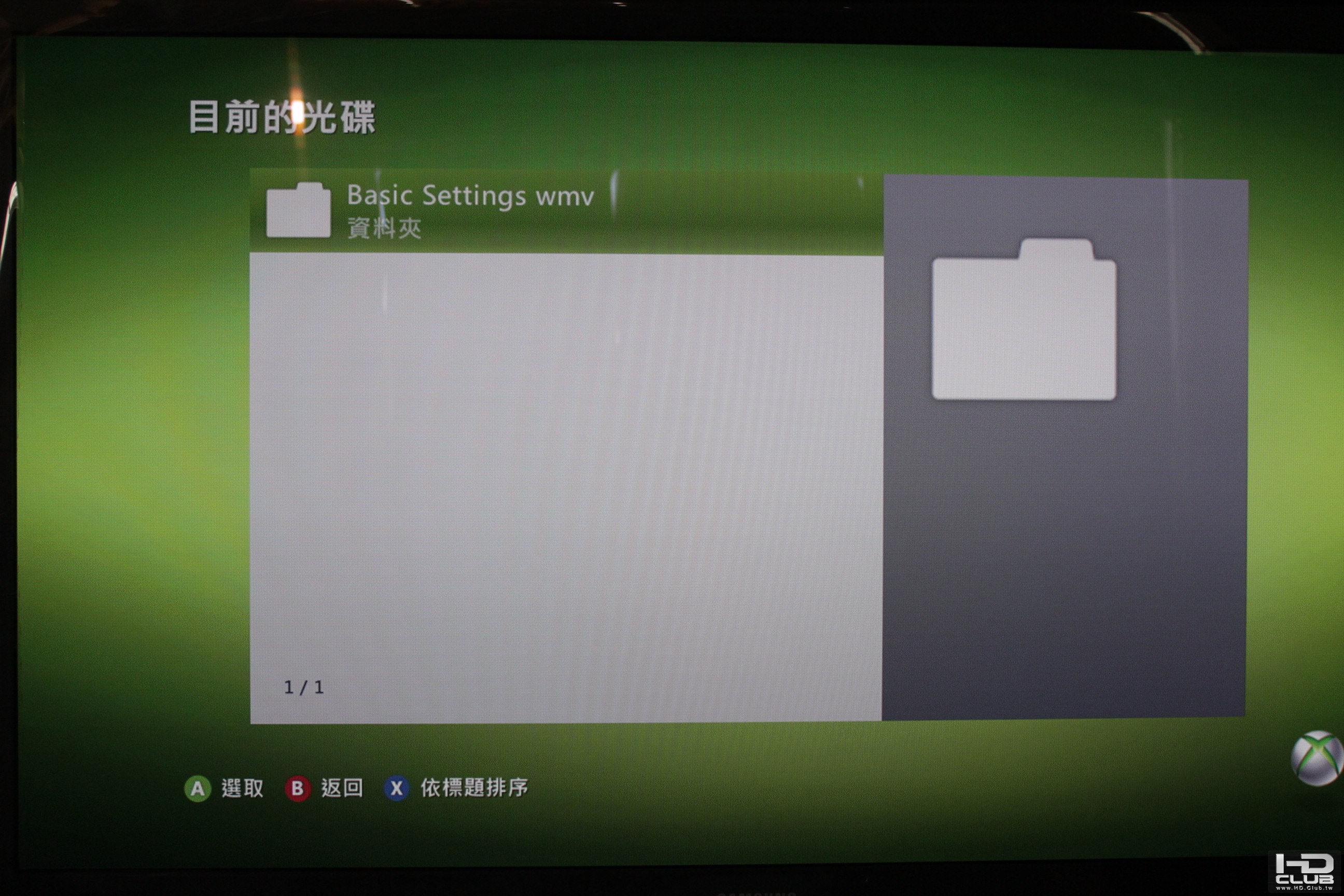

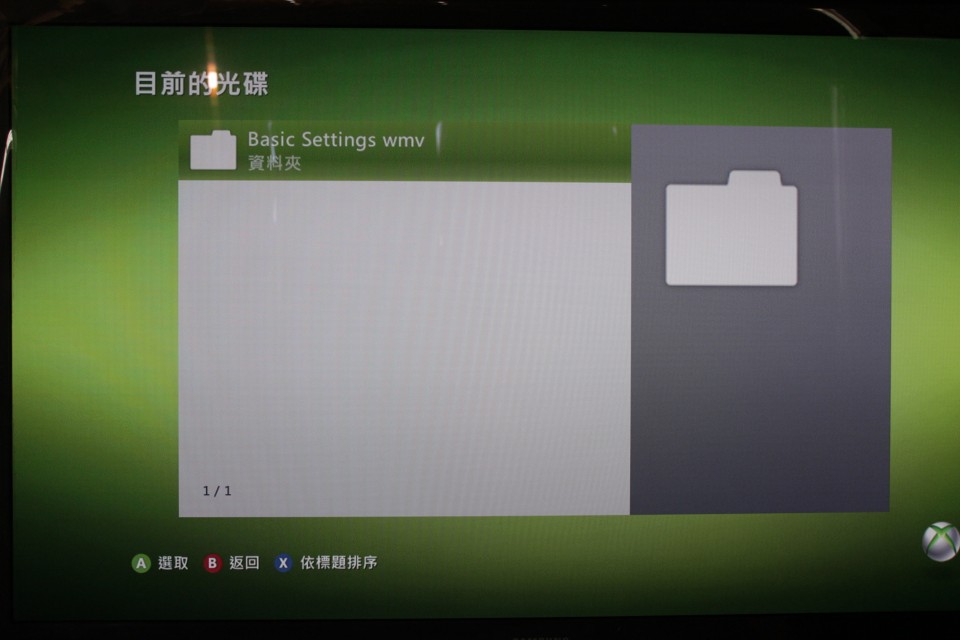

我的XBOX-->影片庫-->目前的光碟

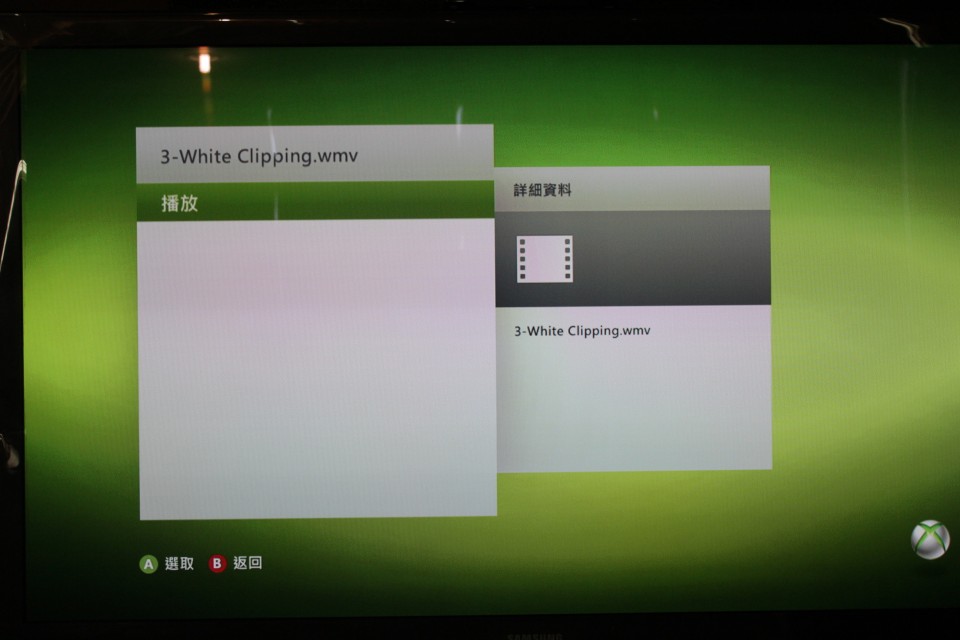

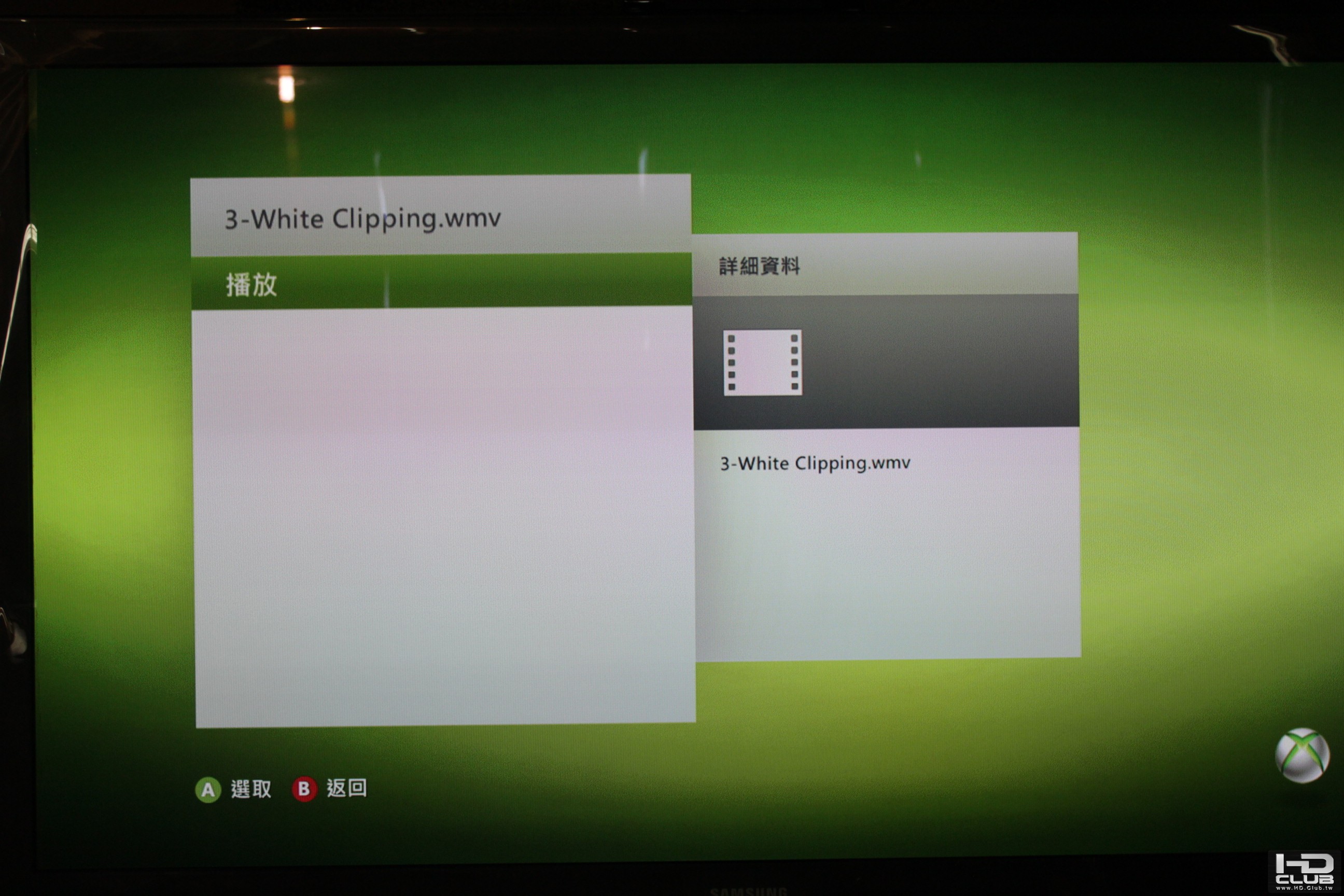

選取欲檢測項目的wmv檔
