樓主: Fred
收起左側

[精研活動公告] Intel Haswell 4K璀璨年代體驗會[台北市]

[複製連結]

發表於 2013-8-4 09:17:52 | 顯示全部樓層
错过了好伤心
回覆

使用道具 舉報


發表於 2013-8-4 09:23:11 | 顯示全部樓層
感谢fred和迪西的分享,期待后序!
回覆

使用道具 舉報


發表於 2013-8-4 10:28:46 | 顯示全部樓層
错过!好可惜没有机会了
回覆

使用道具 舉報


發表於 2013-8-4 17:30:31 | 顯示全部樓層
真感謝有人分享了,如果有影片檔更讚。
回覆

使用道具 舉報


發表於 2013-8-4 20:27:35 | 顯示全部樓層
不生級 CPU, 買好一點的 NV 或 AMD 顯卡, 也能跑 4K
回覆

使用道具 舉報


發表於 2013-8-4 22:49:13 | 顯示全部樓層
真是个好活动啊···可惜我没能机会上去瞅瞅
回覆

使用道具 舉報


發表於 2013-8-5 00:56:51 | 顯示全部樓層
【Intel Haswell 4K璀璨年代體驗會】

參加【Intel Haswell 4K璀璨年代體驗會】感覺非常精彩,收穫良多。
FRED版主 與各單位專業人員 多日辛勞的準備和測試,總算有了豐碩的成果。
此次體驗會有以下的特點與心得:


1. 共有四位專業的講師,精闢的解說,加上圖文並茂的投影片,讓大家明瞭4K各方面的最新發展。
依照演講先後順序,敘述如下:


【A】. INTEL代表主講 JIM CHEN先生;介紹INTEL HASWELL、4K內顯硬解、處理器、
新一代處理器與舊處理器的比較( 影片、遊戲比較 )。


【B】.原形研發代表主講 TOMMY CHEN先生;講解THUNDERBOLT傳輸技術、
AKITIO THUNDERBOLT PRODUCTS 。


【C】.CANON代表主講 曾先生;介紹最新4K照相機、播放4K影片、
4K解析的鏡頭、定位攝影機。


【D】.HD CLUB代表主講 廖斐森總編輯;介紹4K家用播放機、影音專業講解、
播放HD CLUB 4K影片。


2.抽獎獎品豐富高貴,大家期待得獎的意願都提高許多。

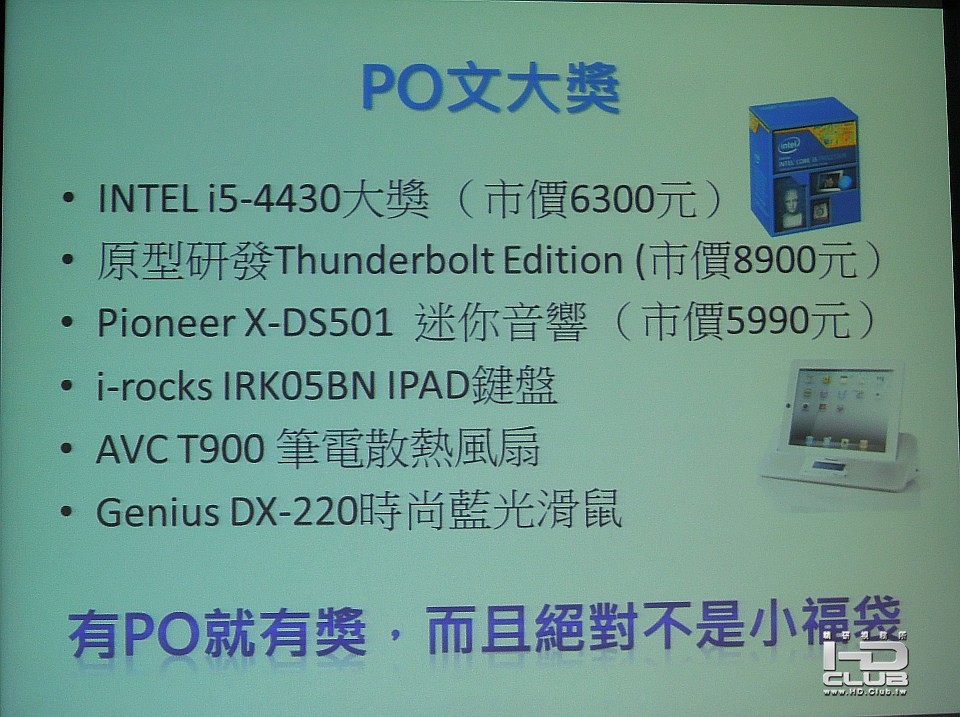

此外,在指定的論壇發表心得與照片亦有獎賞。


3.提問踴躍,顯見參加人員對4K都有濃厚的興趣與求知的慾望。
畢竟4K的時代已悄然降臨,充實新知有其必要性。


4.本人在 HD CLUB 以 RED、SONY F55等4K 攝影機 ,
在 西楓站長【WEST】的支持下,已在國內外拍攝了許多題材;
尤其著重在野鳥與昆蟲、花卉等生態方面,都有優異的效果。
期望日後能運用CANON最新發表的4K攝影機 與優越的超級鏡頭,
錄製更為精緻的各類影片。

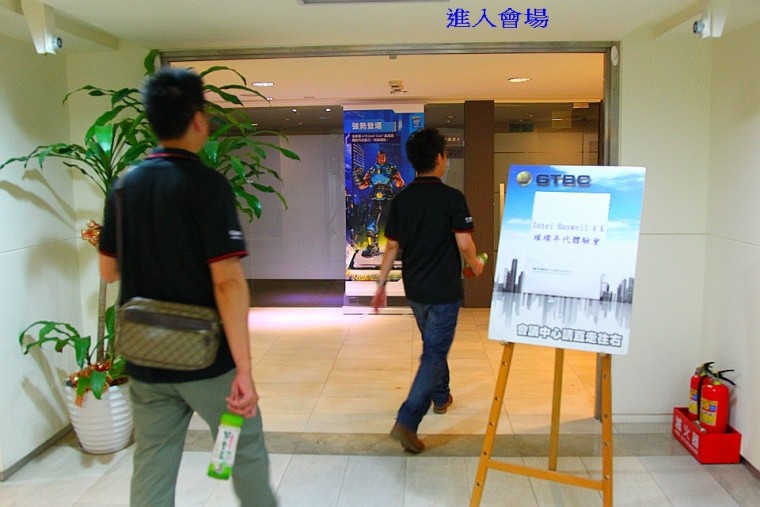

貼上現場拍攝的照片,好讓未能參加者也可以知曉概況。謝謝大家的觀賞.......


回覆

使用道具 舉報


發表於 2013-8-5 01:03:16 | 顯示全部樓層
續貼:
回覆

使用道具 舉報


發表於 2013-8-5 01:07:52 | 顯示全部樓層
再續貼:
回覆

使用道具 舉報


發表於 2013-8-5 01:12:55 | 顯示全部樓層
續貼:
回覆

使用道具 舉報


發表於 2013-8-5 01:18:06 | 顯示全部樓層
再續貼:
回覆

使用道具 舉報


發表於 2013-8-5 01:22:24 | 顯示全部樓層
續貼:
回覆

使用道具 舉報


發表於 2013-8-5 01:27:01 | 顯示全部樓層
續貼:
回覆

使用道具 舉報


發表於 2013-8-5 01:30:52 | 顯示全部樓層
再續貼,感謝觀賞。

評分

參與人數 1名聲 +20 精幣 +10 收起 理由
Fred + 20 + 10 原創內容

查看全部評分

回覆

使用道具 舉報


發表於 2013-8-5 14:00:28 | 顯示全部樓層
4K体验会非常精彩,感谢詹S分享!
回覆

使用道具 舉報


發表於 2013-8-7 03:08:18 | 顯示全部樓層
聽到HD Club和Intel以及T客邦合辦4k的活動,就立刻報名參加了,在週六的午後穿著少女時代的白T還可以結束後去遊行。
會場在微風忠孝附近的大樓裡,主辦還準備很多飲料,會場也佈置的相當多協力廠商的商品。
滿滿的茶飲

精心佈置的4k播放環境,超想要螢幕,擴大機跟喇叭阿

示範碟也是很想a回去的禮物

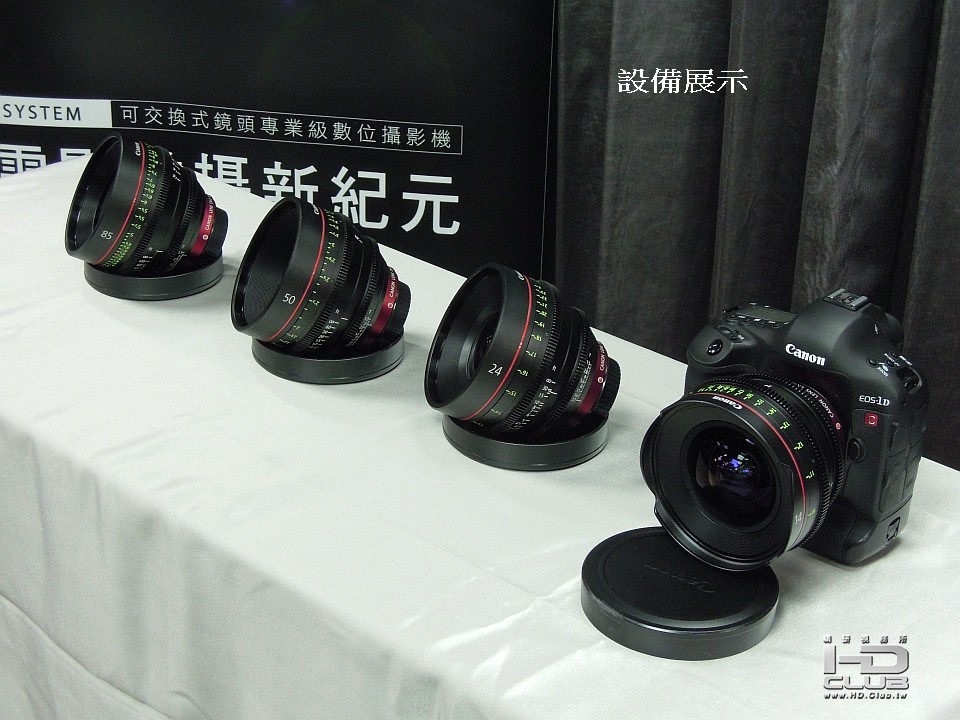

Canon展示的更是不得了阿,1DC,這台38萬可拍4k影片的單眼,送我的話我就跳系統。

搭配另外三顆電影專用鏡頭,24mm,35mm跟85mm
現在才知道這種光圈跟對焦都是即時手動調的

氣派的一整組阿

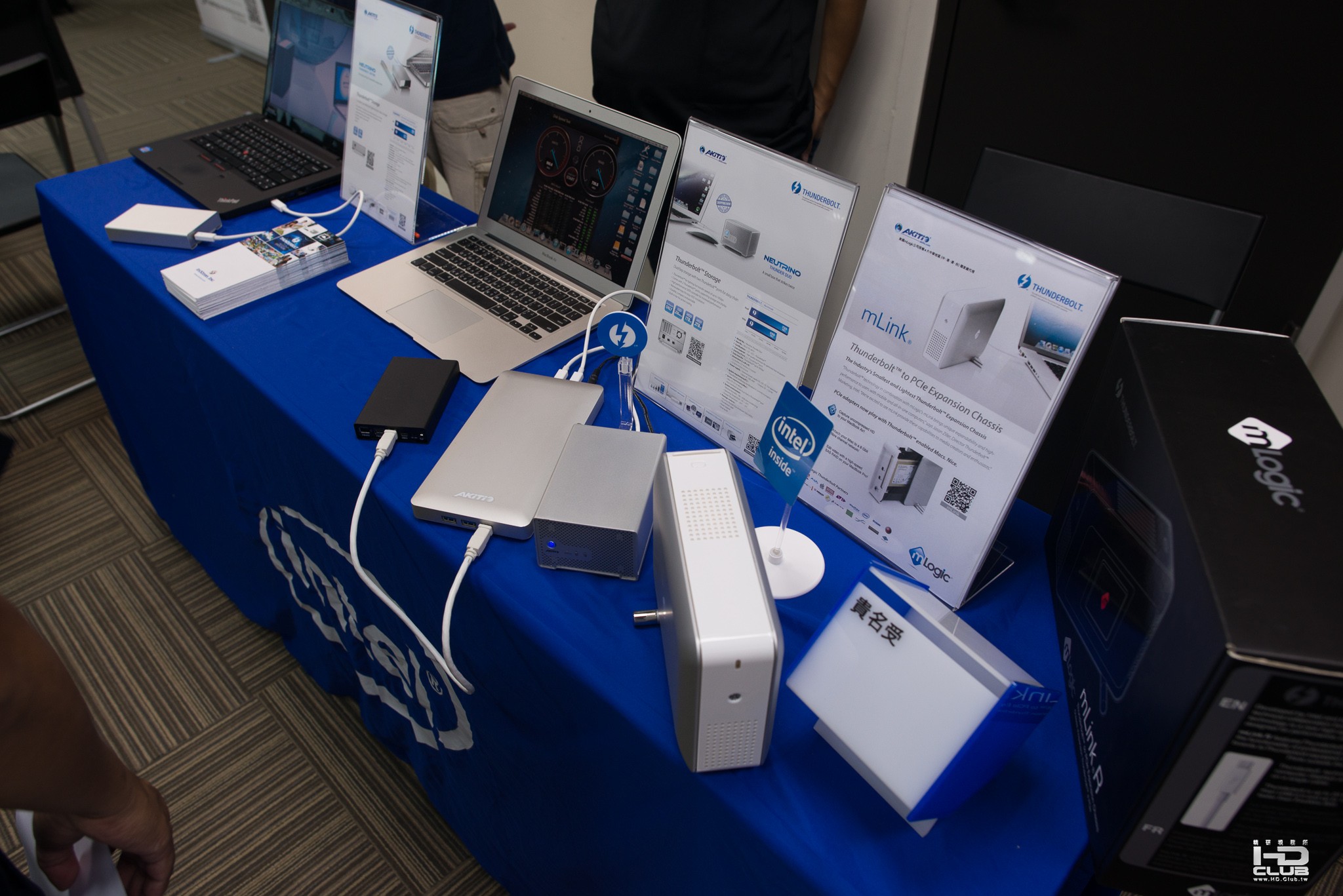

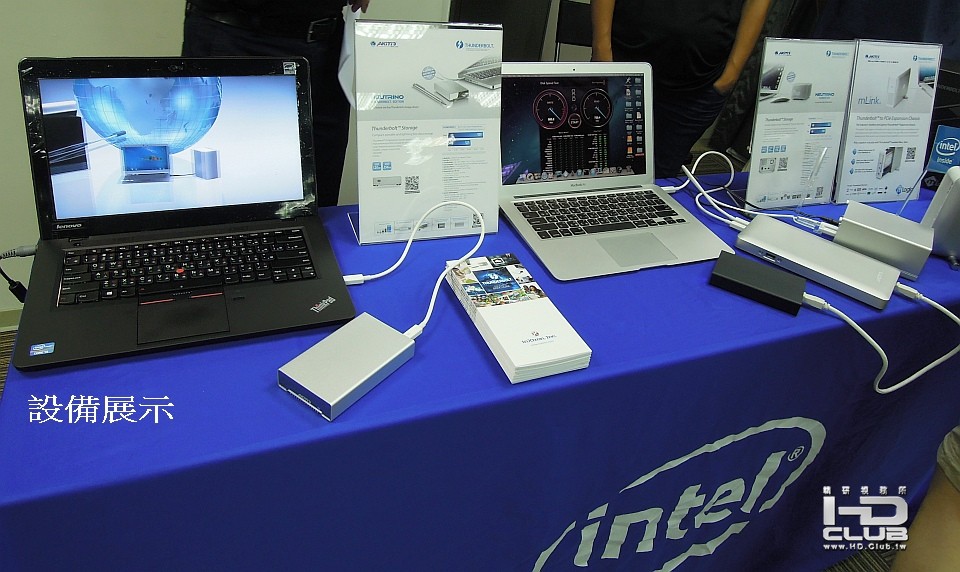

AKITIO原形研發也有展示相當多thunderbolt的設備

也有內建SSD的外接硬碟,一律都提升到Thunderbolt 實在10GB的傳輸速度。

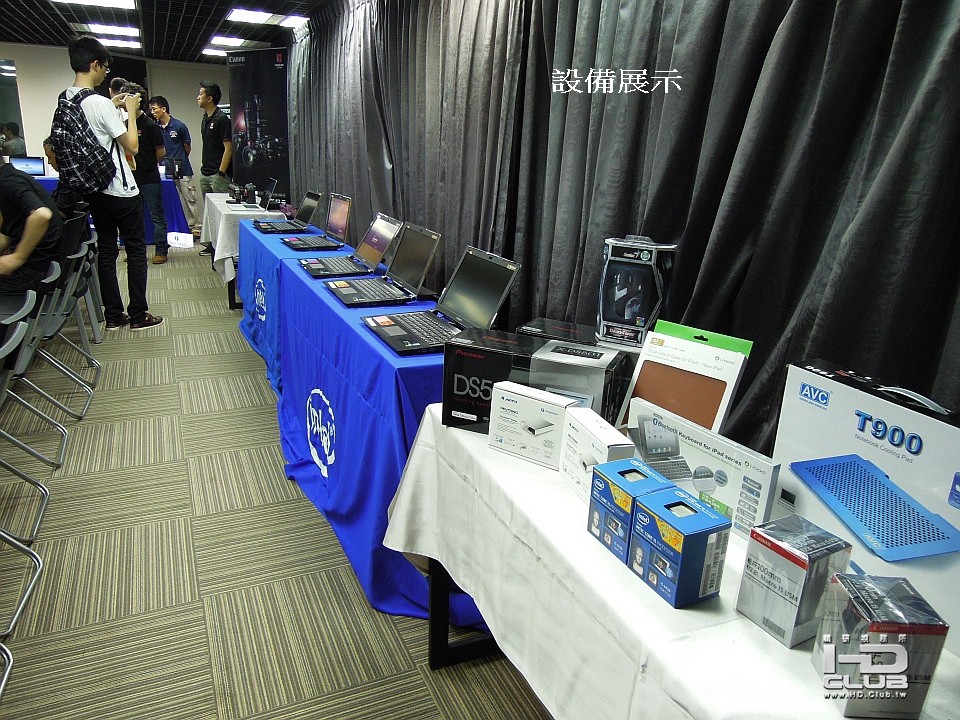

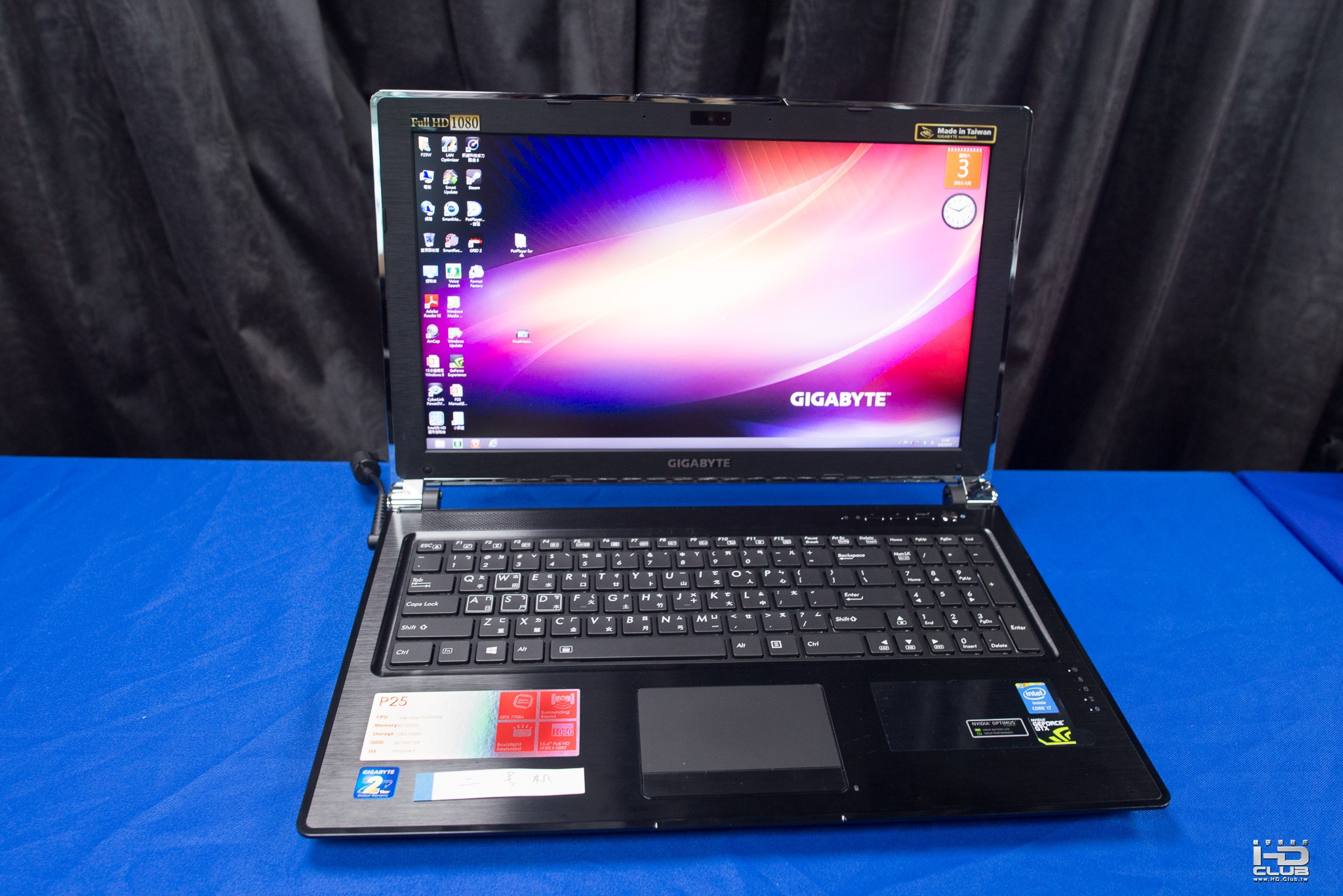

技嘉則展示可以播放4k用的nb,這也是很強悍的配置阿

活動介紹的主持人

踴躍參加的人潮,還好有搶到第一排的位置,不然在左邊會被大螢幕擋住投影片。 DSC_6263.jpg

接下來介紹各家的簡報精華
主要由Intel Jim講解內建原生4k顯示的CPU Haswell,接著原形研發說明傳輸如此大資料量必備的外接裝置,令人稱羨的Canon電影拍攝設備,最後則是HD Club廖先生介紹的4k檔案架構。

##Intel Haswell CPU

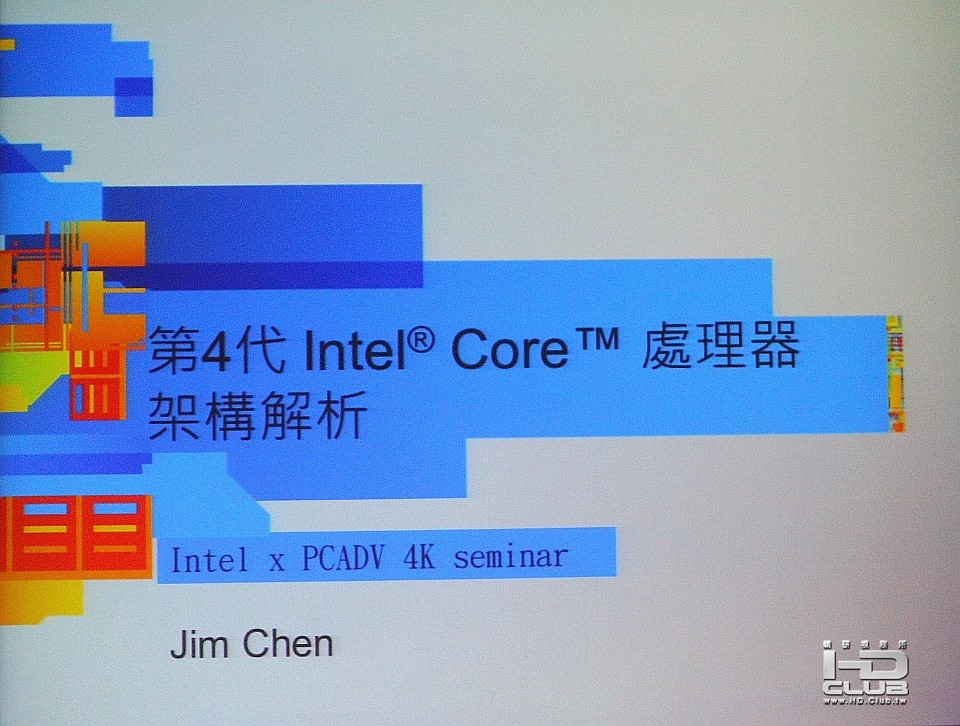

台灣區Jim

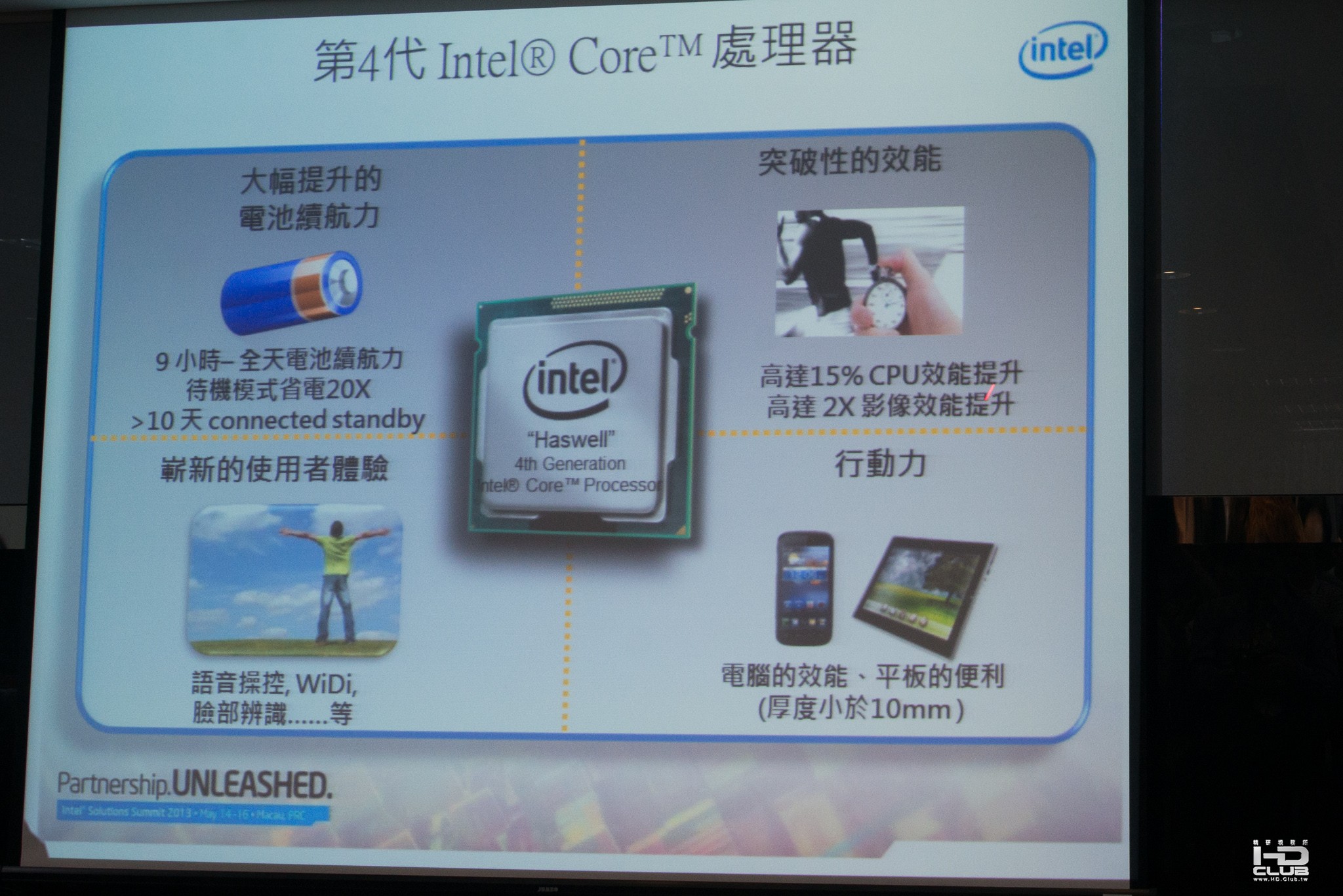

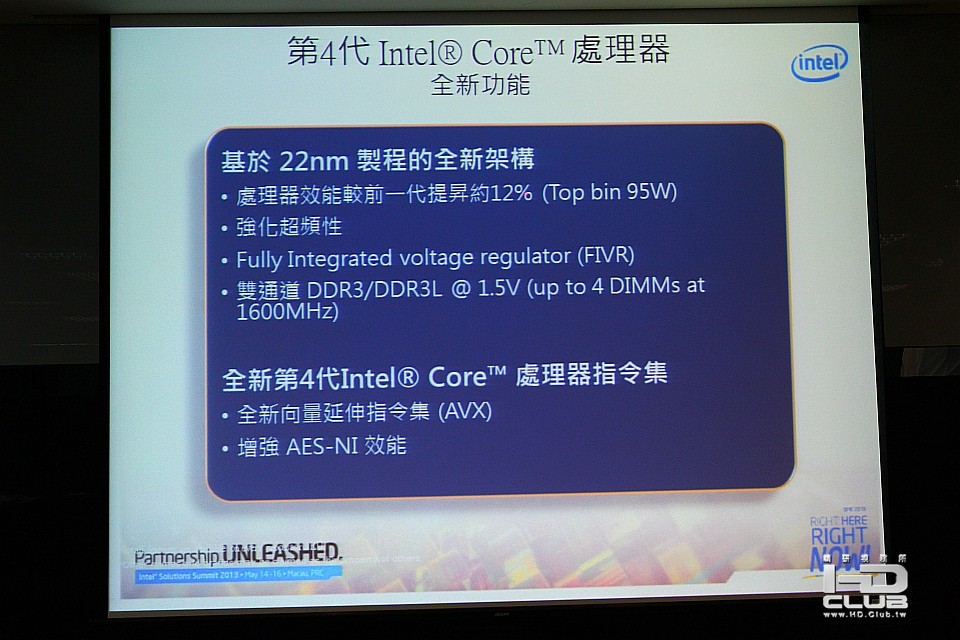

效能更提昇的第四代處理器,更省電(針對筆電),CPU以及影像效能提昇(轉檔,播放更棒了)

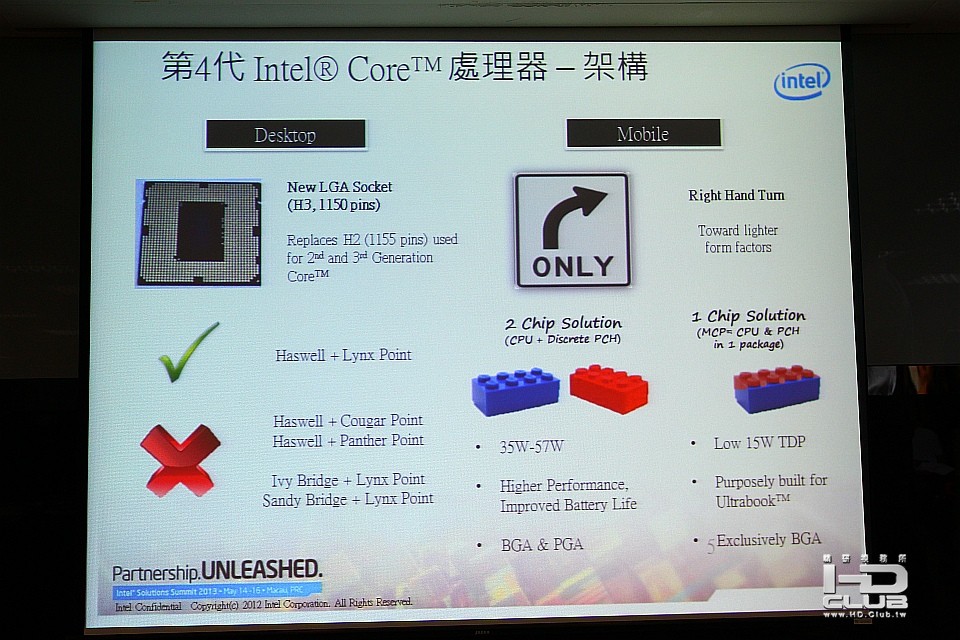

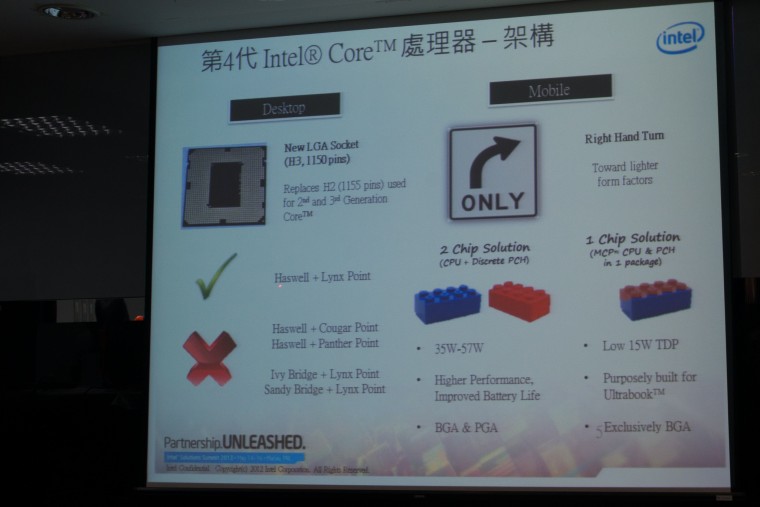

處理器換了腳位改用1150就是簡稱H3的socket,所以不相容於6,7系列的晶片組。

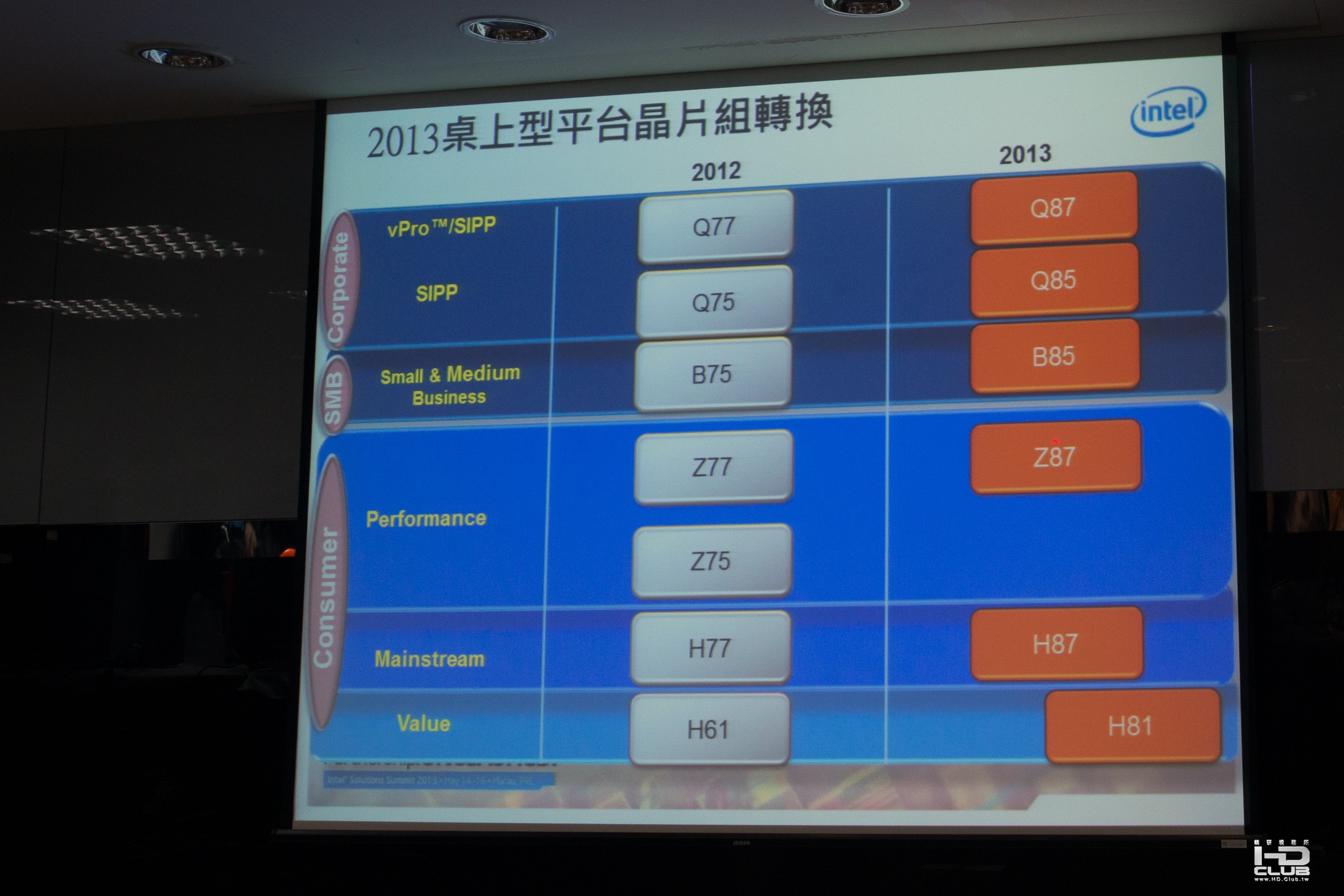

Lynx Point就是8系列,包含Z87,Q87,Q85,H87,B85以及H81。
Mobile架構就是除了效能高的CPU+晶片組搭配外,也會有SOC,不是SOD喔。
System On the Chip的單一晶片組架構,TDP降到15W,有利筆電開發。

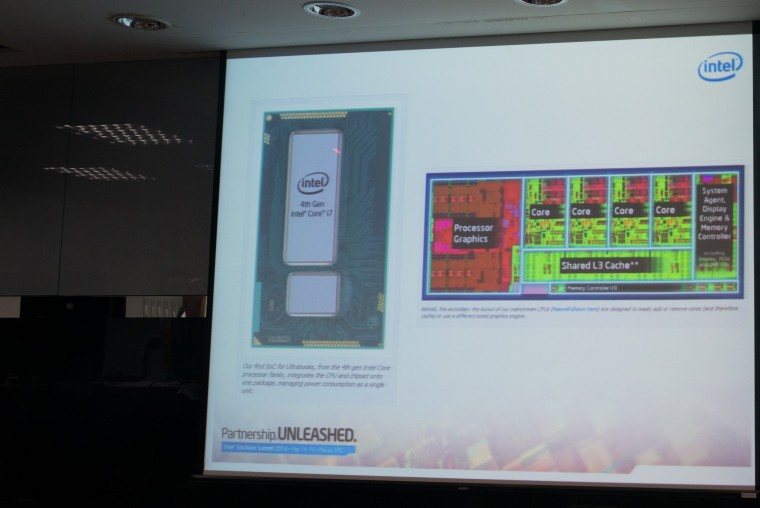

把單一晶片的Haswell剖開來看,左邊是碩大的顯示核心,中間有四個Core,
下方則是共用的L3快取,右側則是處理其他周邊訊號的單元。記憶體控制器則在最下方。

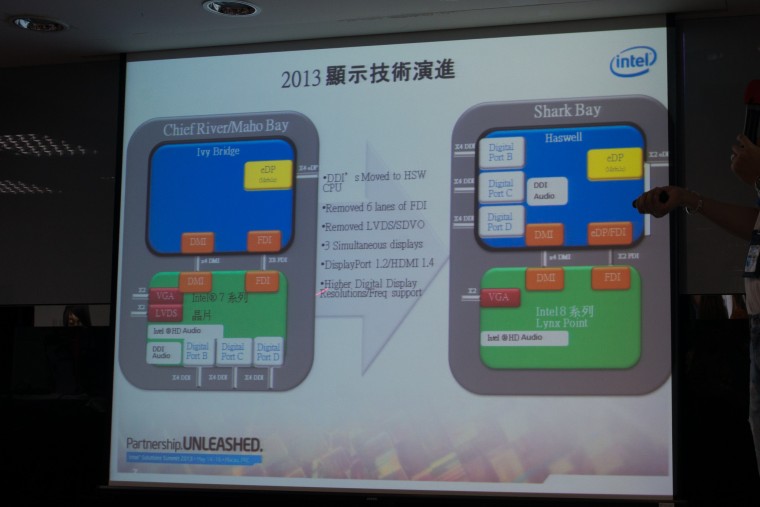

和前一代相比,右側的Shark Bay(Haswell+8 series 晶片組)把高速的數位顯示挪到CPU裡,同時最多可以三顯。
取消了LVDS/SDVO,提升到DP1.2以及HDMI 1.4

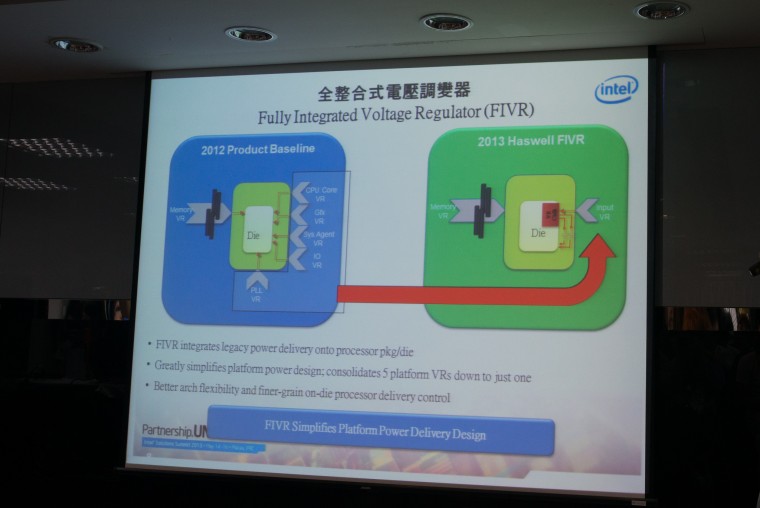

FIVR就是整合式電壓調變,把所有的電壓控制挪到CPU裡,交給他內部去調整。見仁見智的好壞。

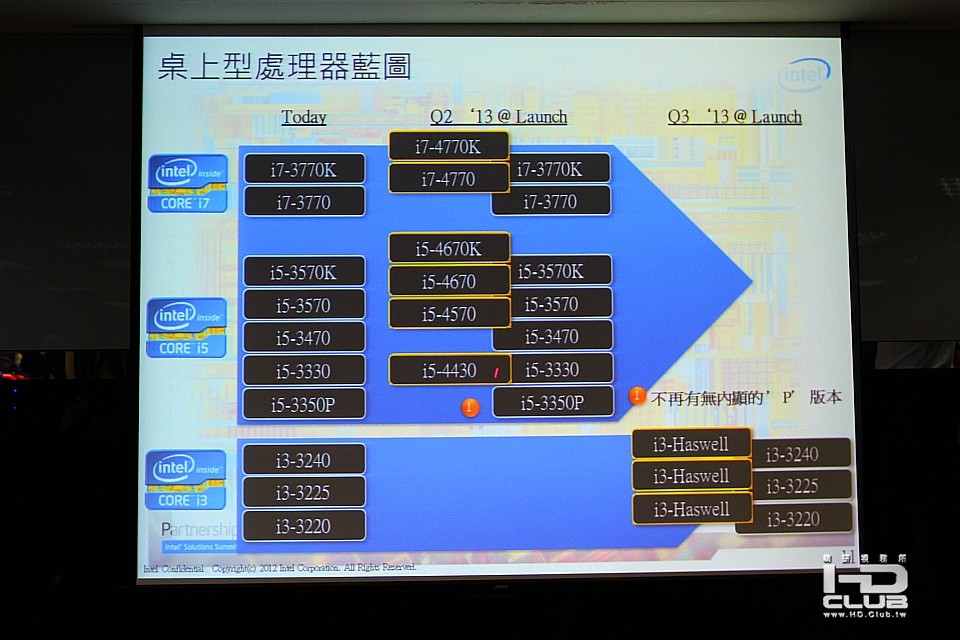

roadmap,Q3會有H81,大家做好就賣了,不會另外發佈。

適合低階學生用戶的i3處理器也預計開學那時候會上市。

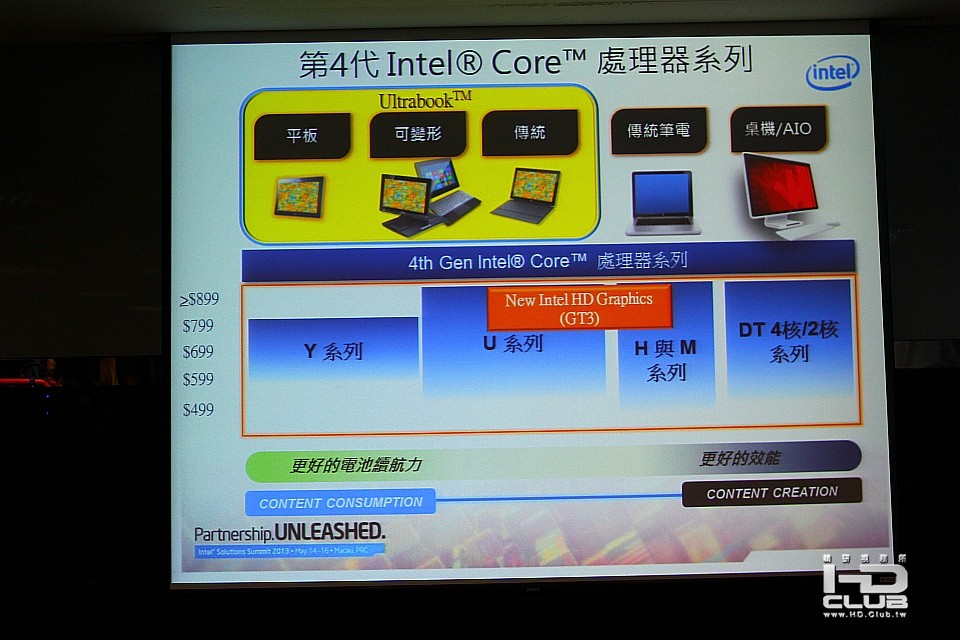

Haswell就是黃色邊框那幾顆,型號都跳到4開頭,其中K就是可以超倍頻的處理器。

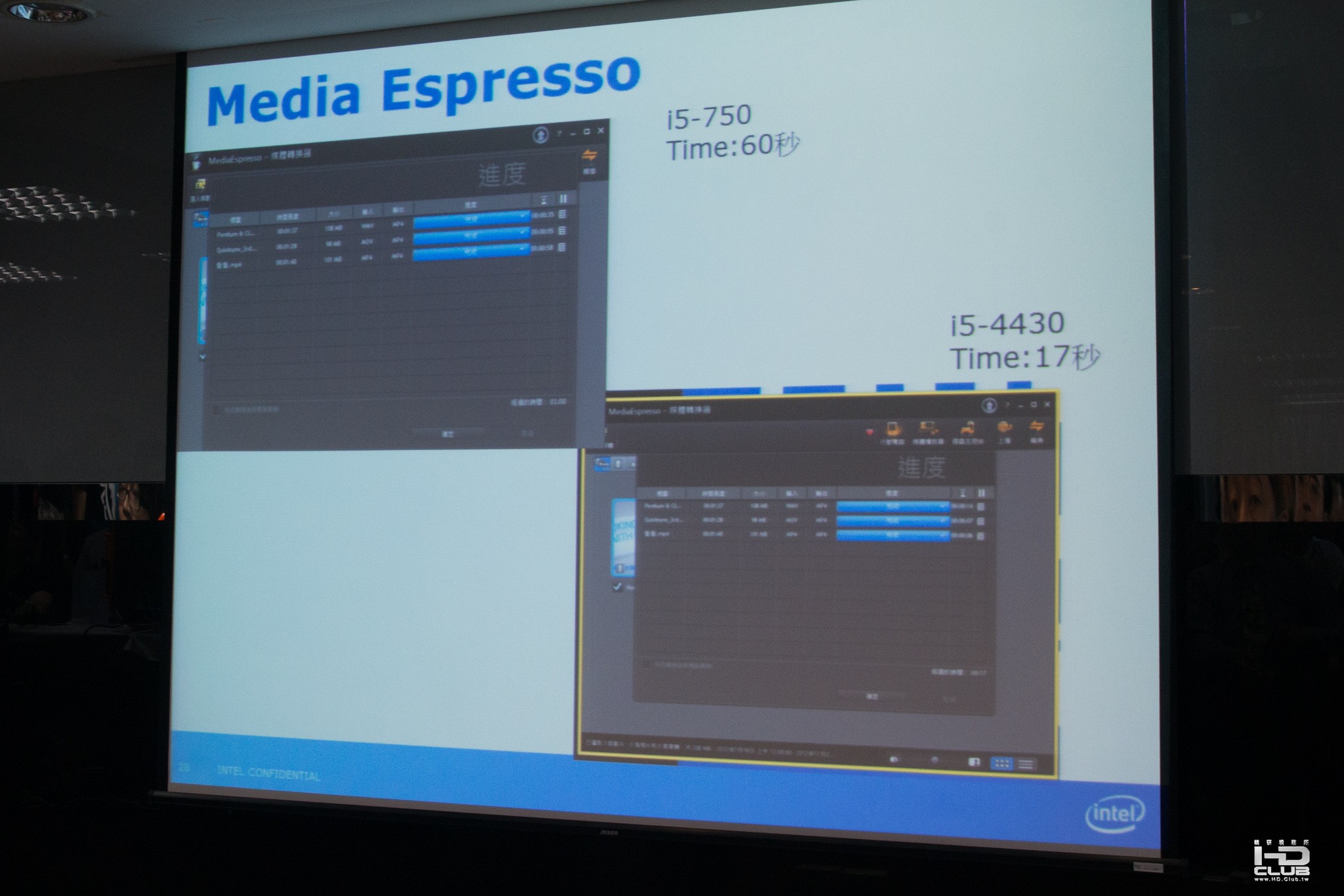

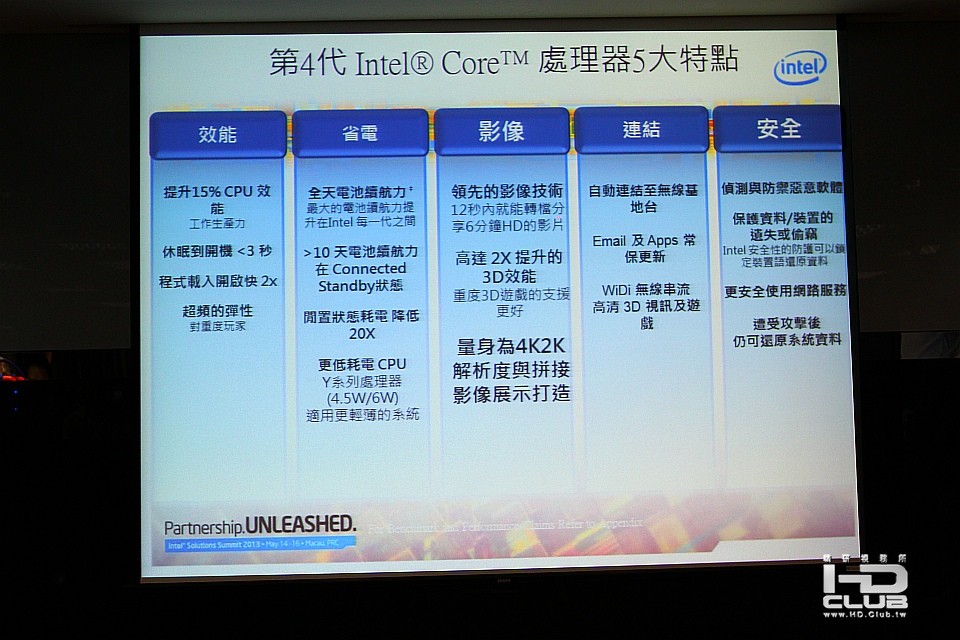

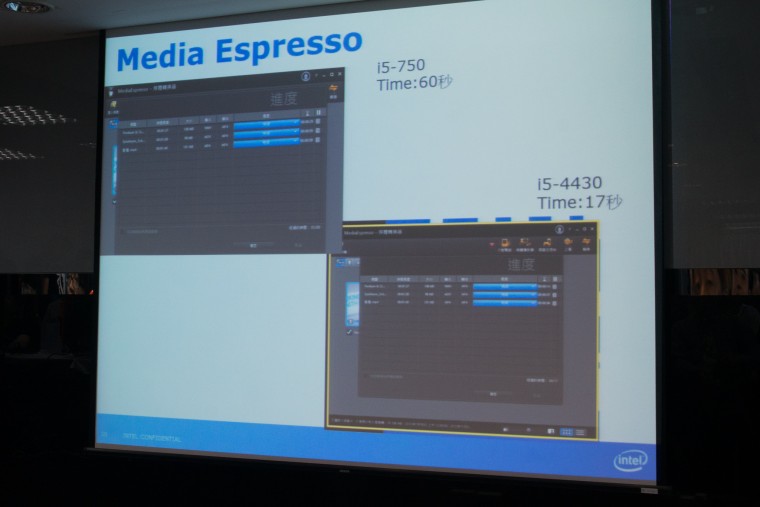

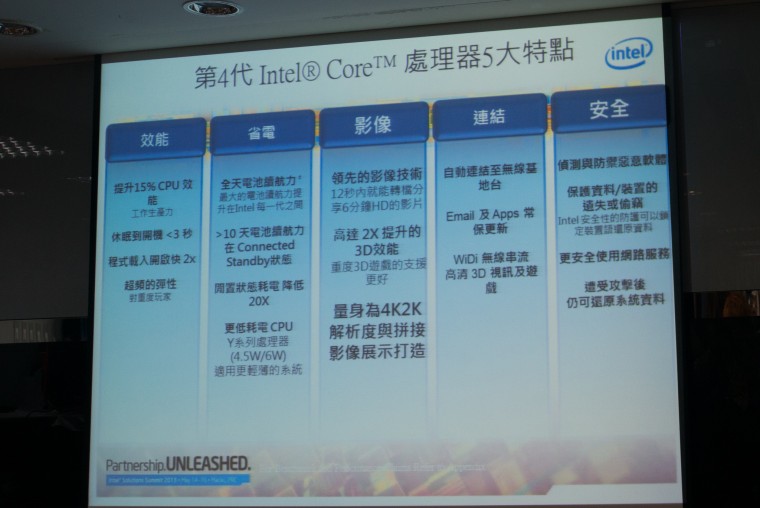

Haswell五大特點,只要注意轉檔跟播放4k影片更順暢即可。現場也有展示與上一代處理器利用Media Expresso轉檔的比較。
真的很令人佩服其轉檔速度。

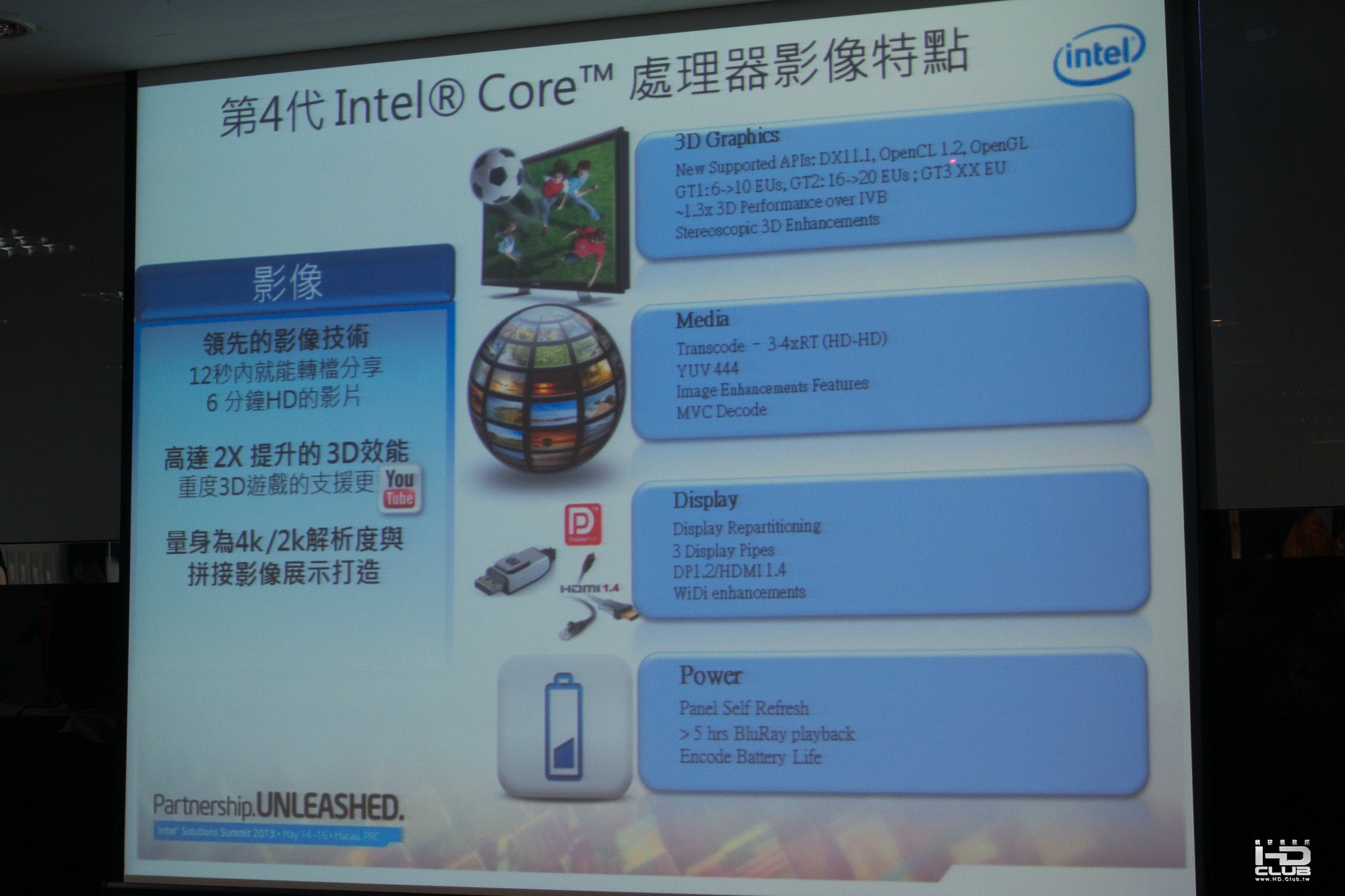

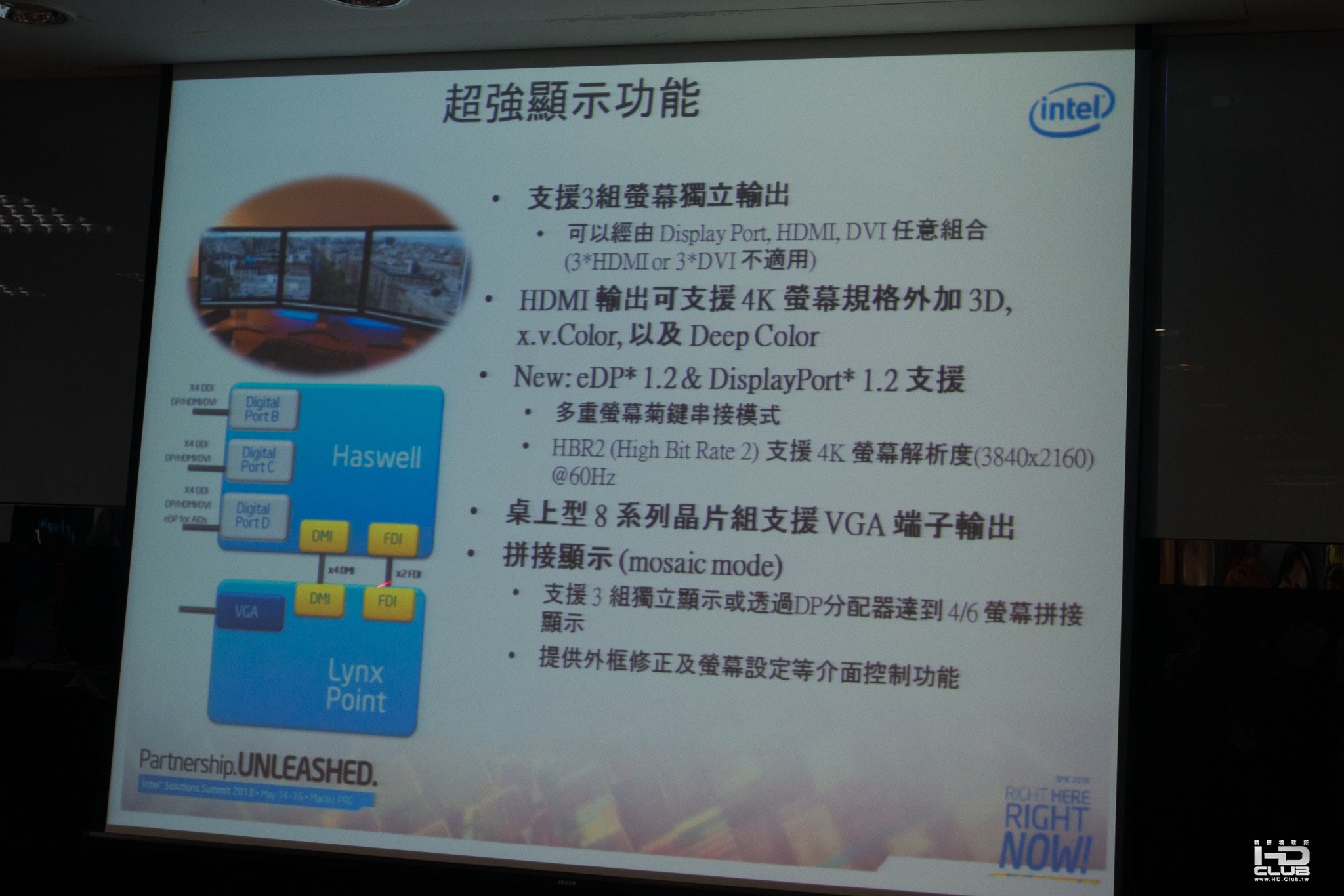

Haswell影像技術:Dx11.1(玩game必知),可三顯以及DP1.2跟HDMI 1.4

補充前面的資料,三顯不建立在3HDMI或是3DVI下,多數應該都會做成DVI,DP 以及HDMI這樣的配置。
除了可靈活配置各種接頭的螢幕外,還可以充分拿來做三顯輸出。DP1.2則是利用DP接頭來串接多台螢幕。
4k顯示的解析度可以到3840x2160在60Hz的情況下。

編碼與解碼(decode跟encode)的過程

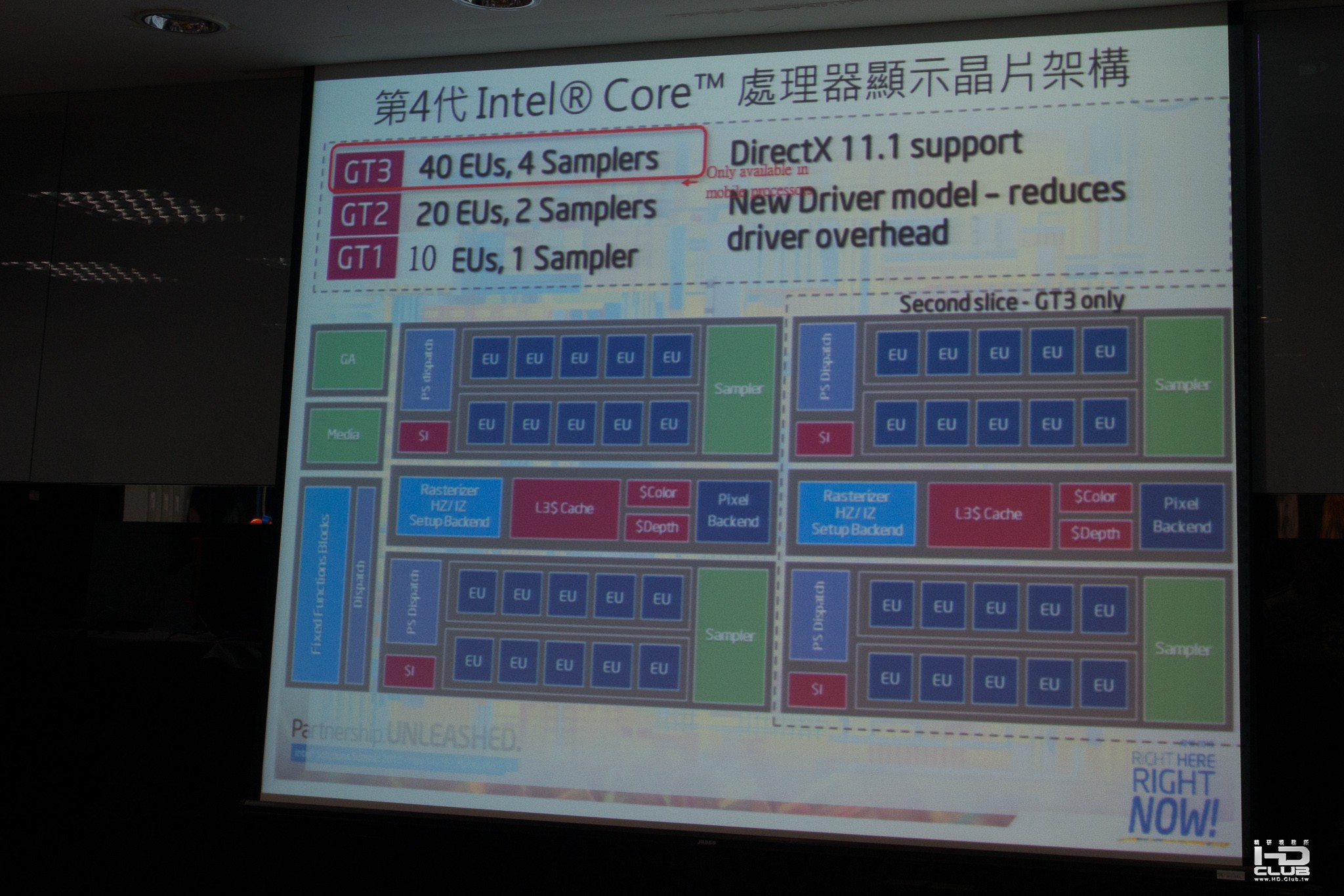

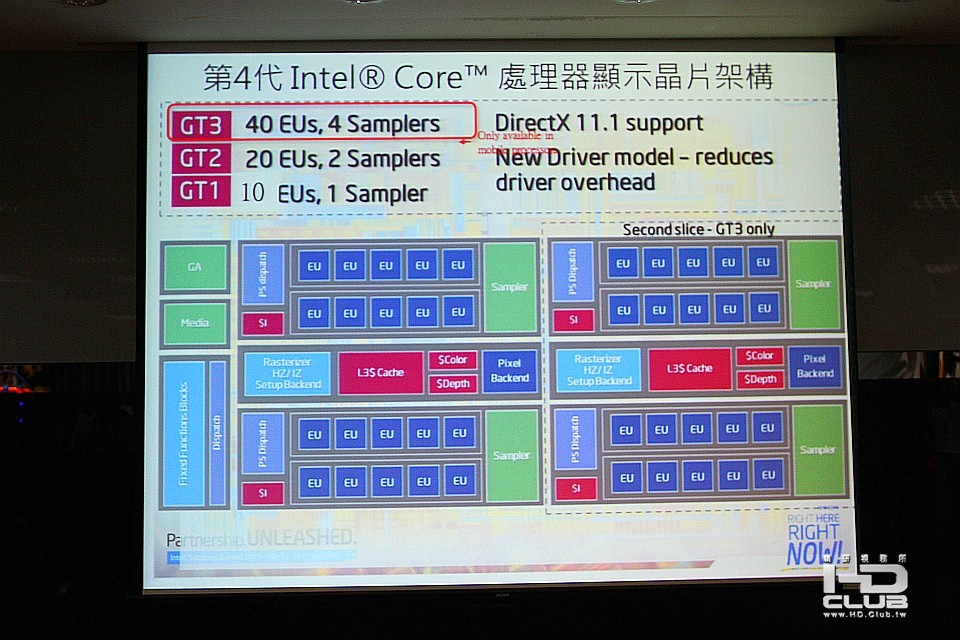

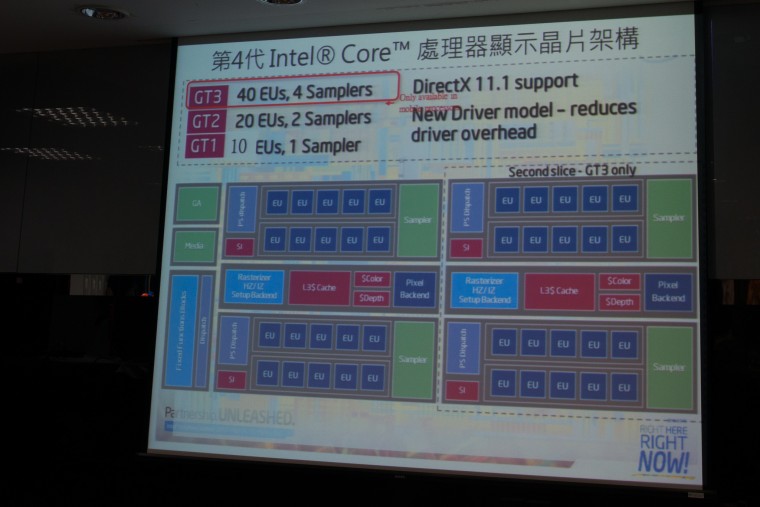

介紹處理器的顯示架構,現在是GT3,也就是畫面上這四組,若是早期的GT1則只有其中一組。

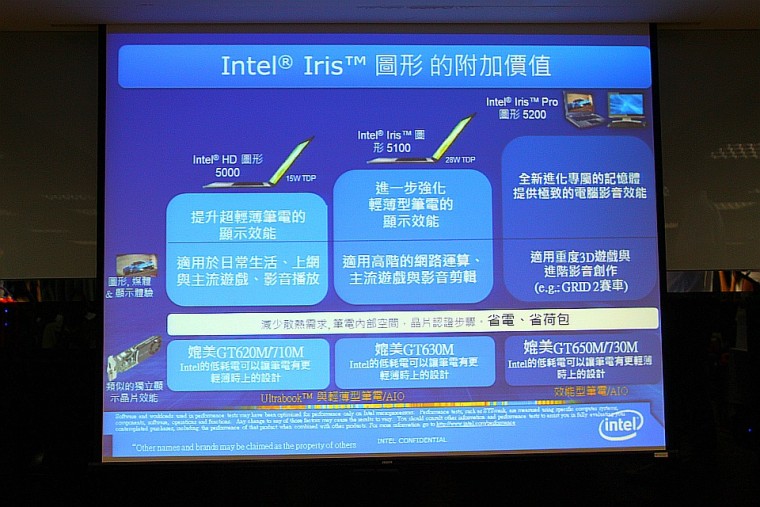

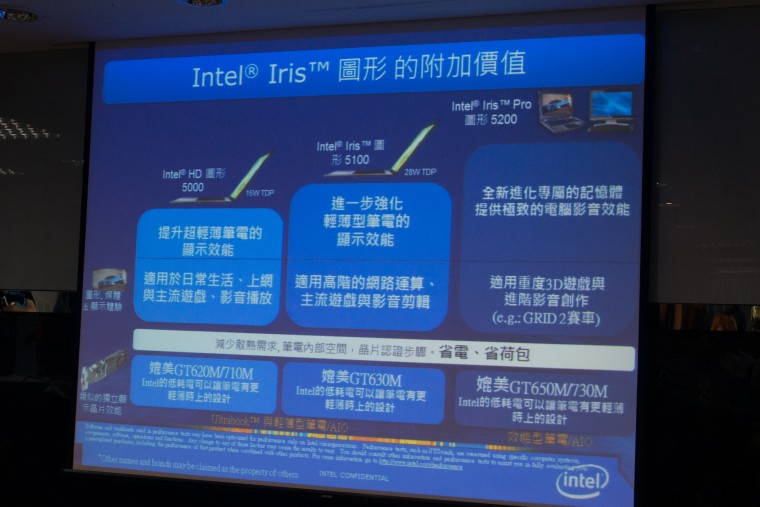

為了打響內建顯示的品牌,也採用了Iris的名稱。高階則是Iris Pro。其效能都可以匹敵外接顯卡了。

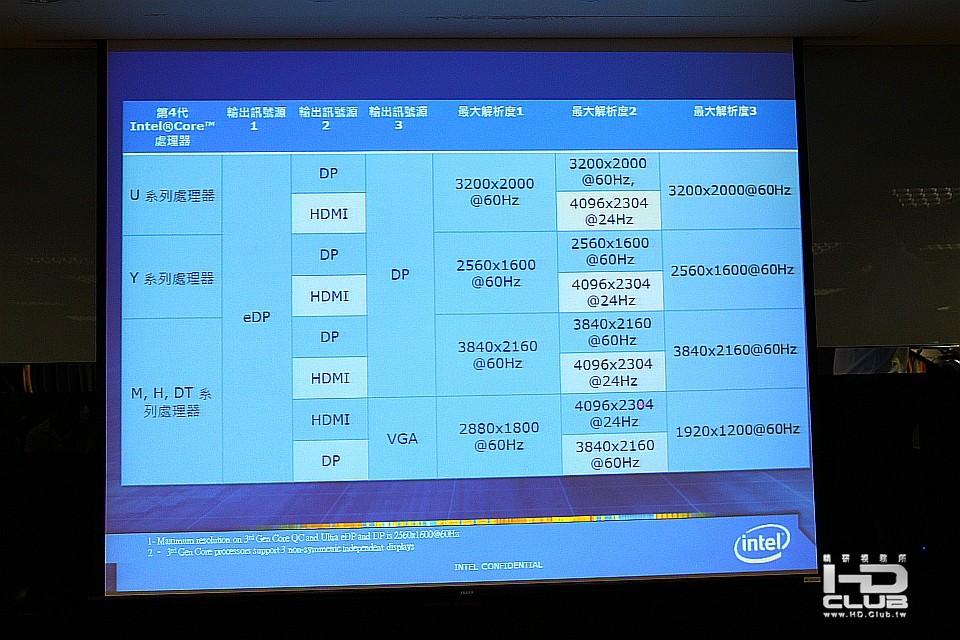

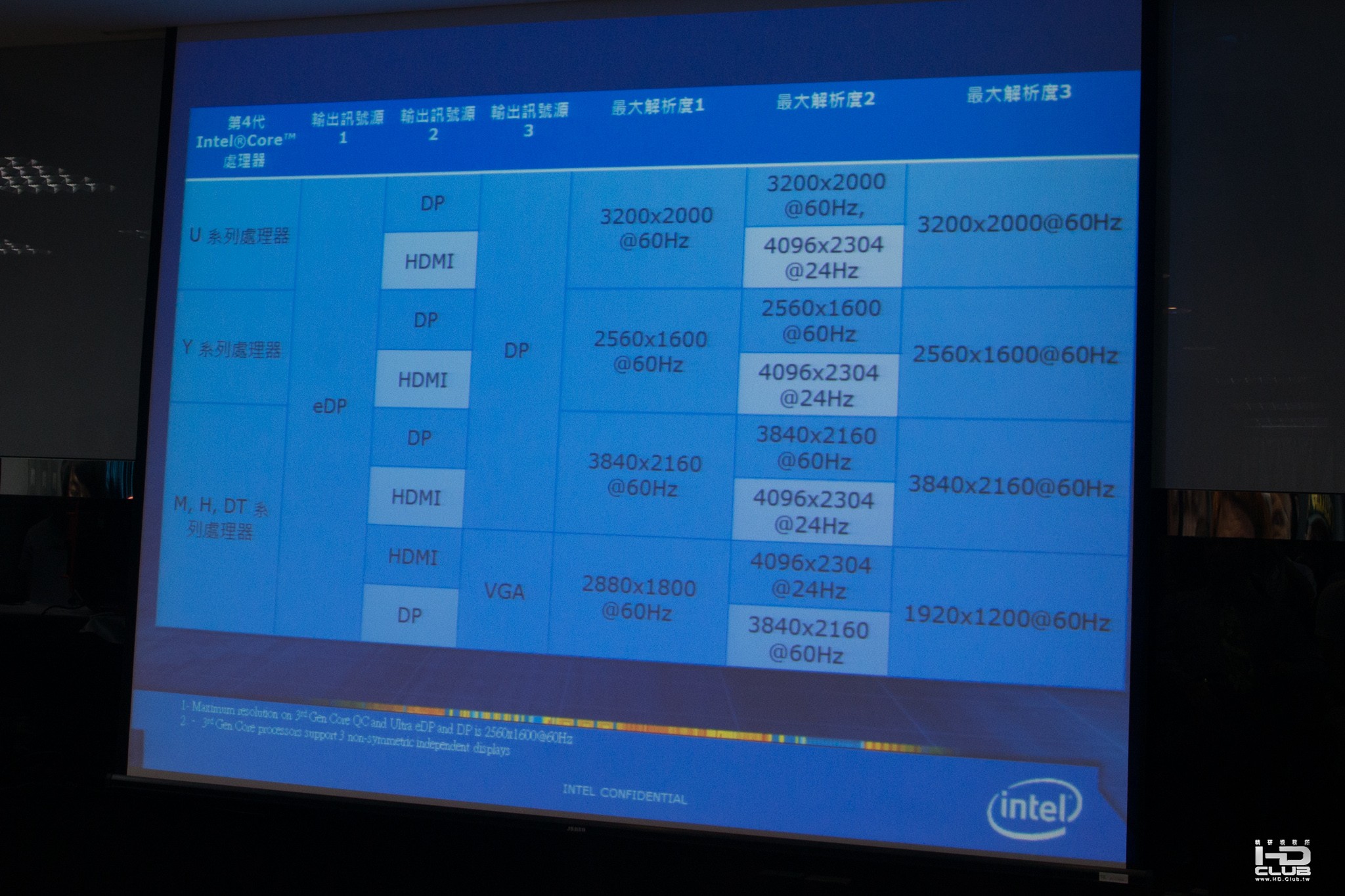

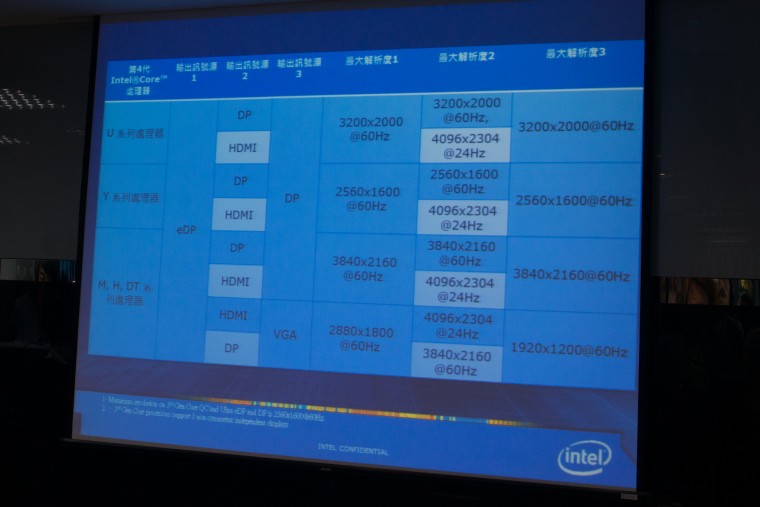

筆電用的處理器,其中可以達到的最高解析度則有4096x2304,用HDMI來呈現。

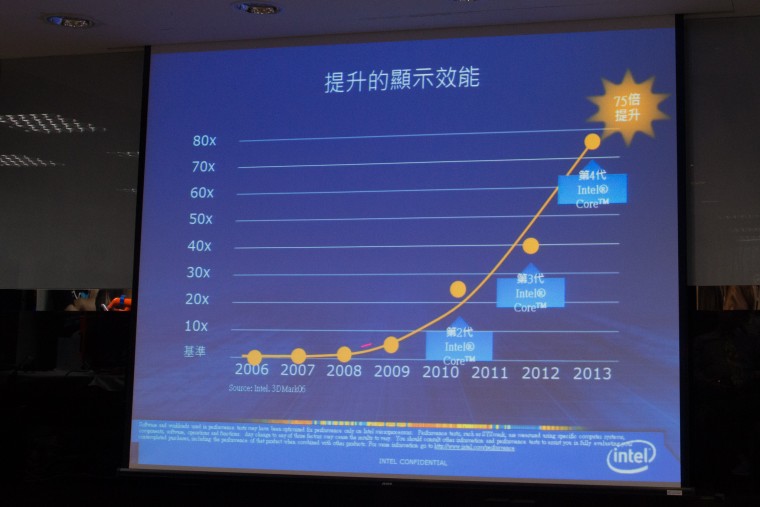

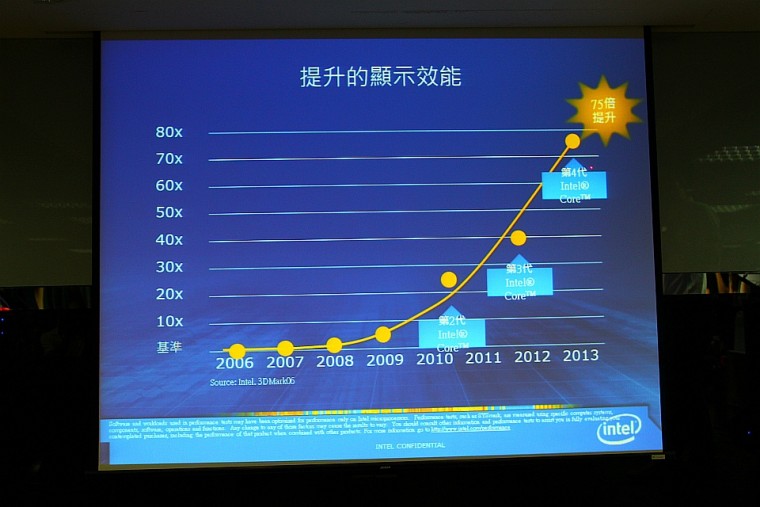

與昔日的效能已大幅的提升阿,歲月的眼淚。

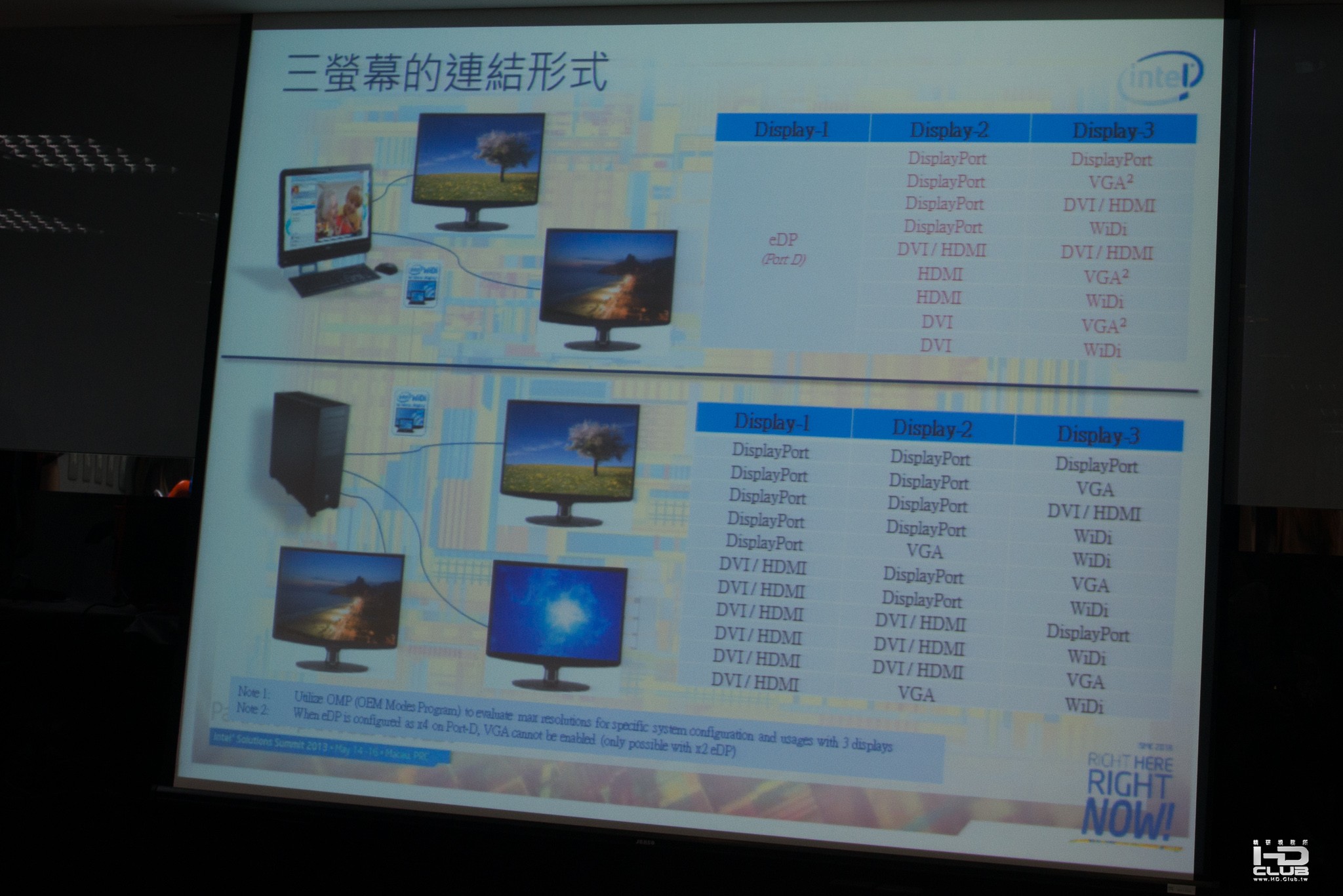

三螢幕的接法,不過大家應該都會買同一品牌的螢幕,所以輸出孔看來3 DP倒是比較方便。或是雙HDMI+DP也行。

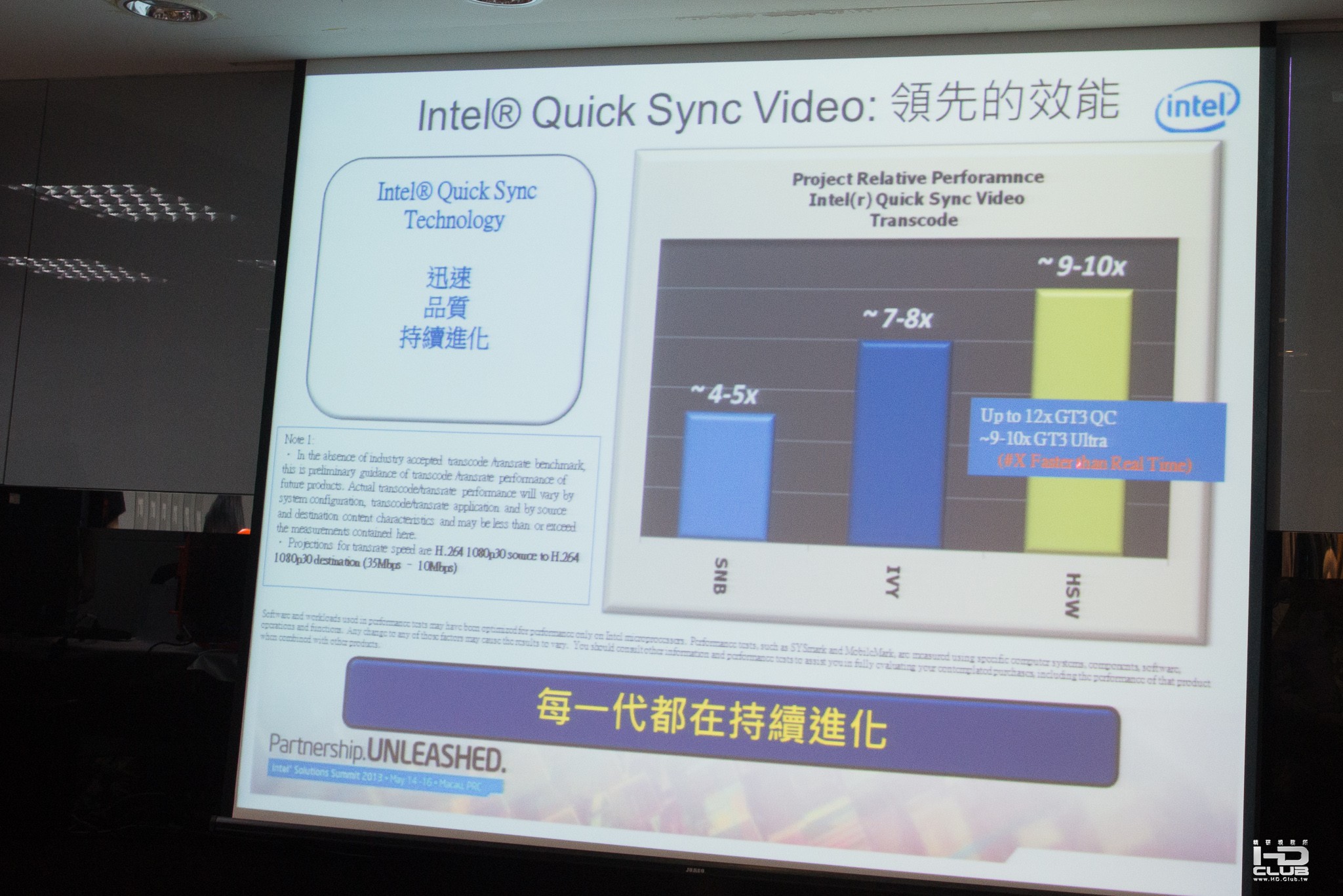

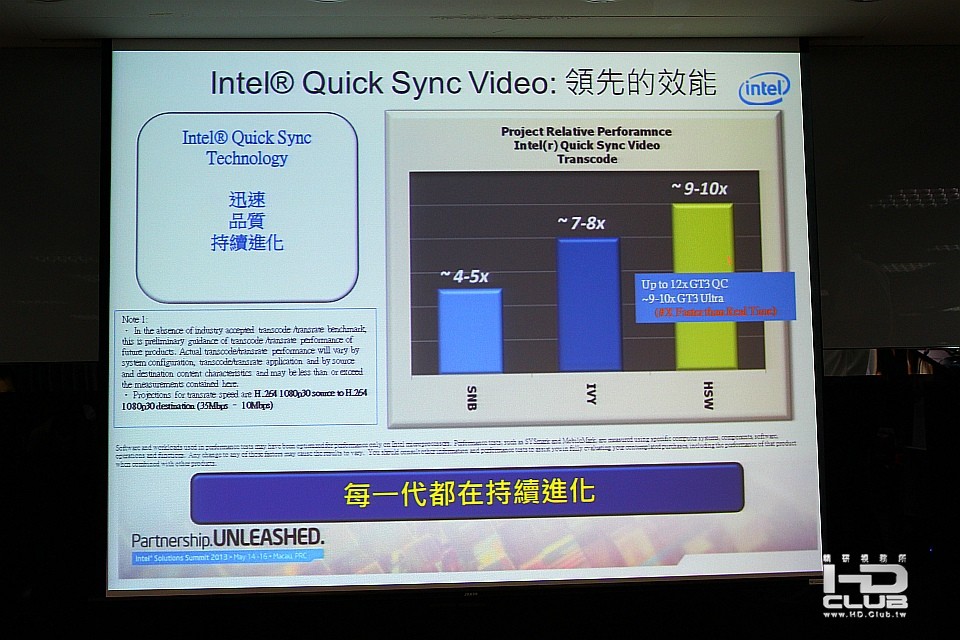

轉檔的效能,難怪很多前輩說內外顯切換的重點在於用強悍的內顯來轉檔阿。

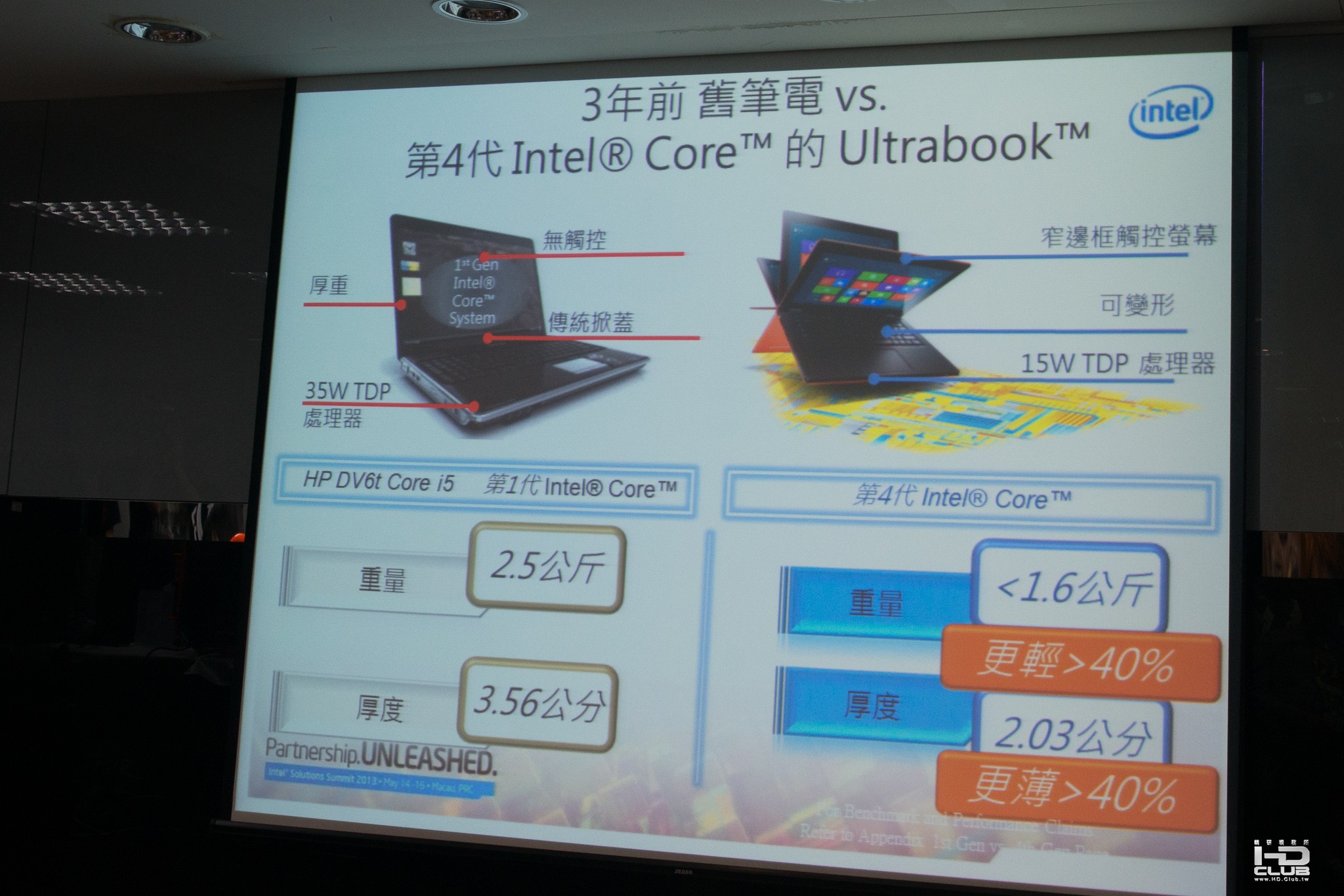

用新製程的CPU做的筆電已經比以往的機種來得輕薄短小,也就是邁向ultra book的尺寸。

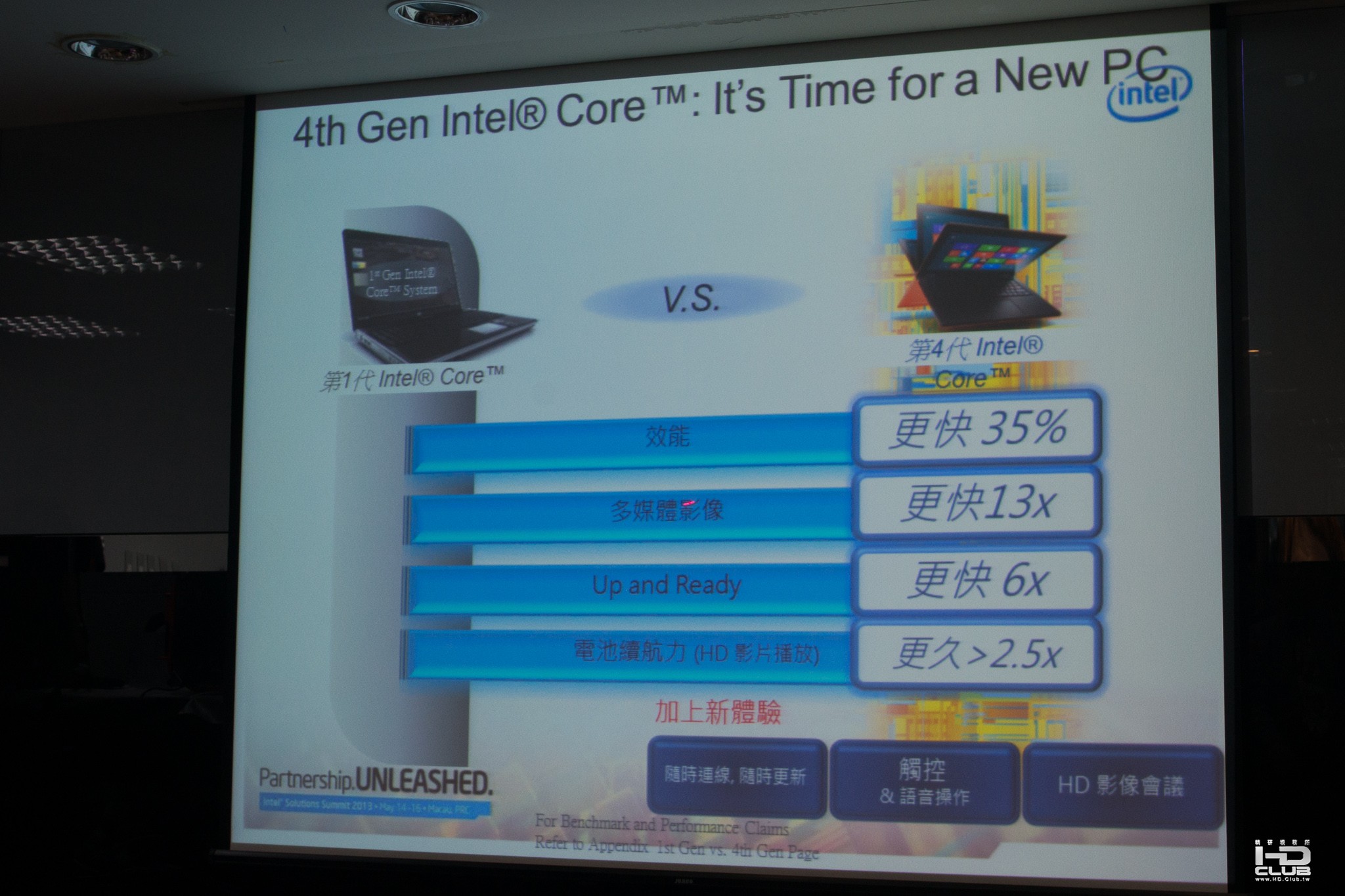

效能差異,也是滿滿的時代的眼淚

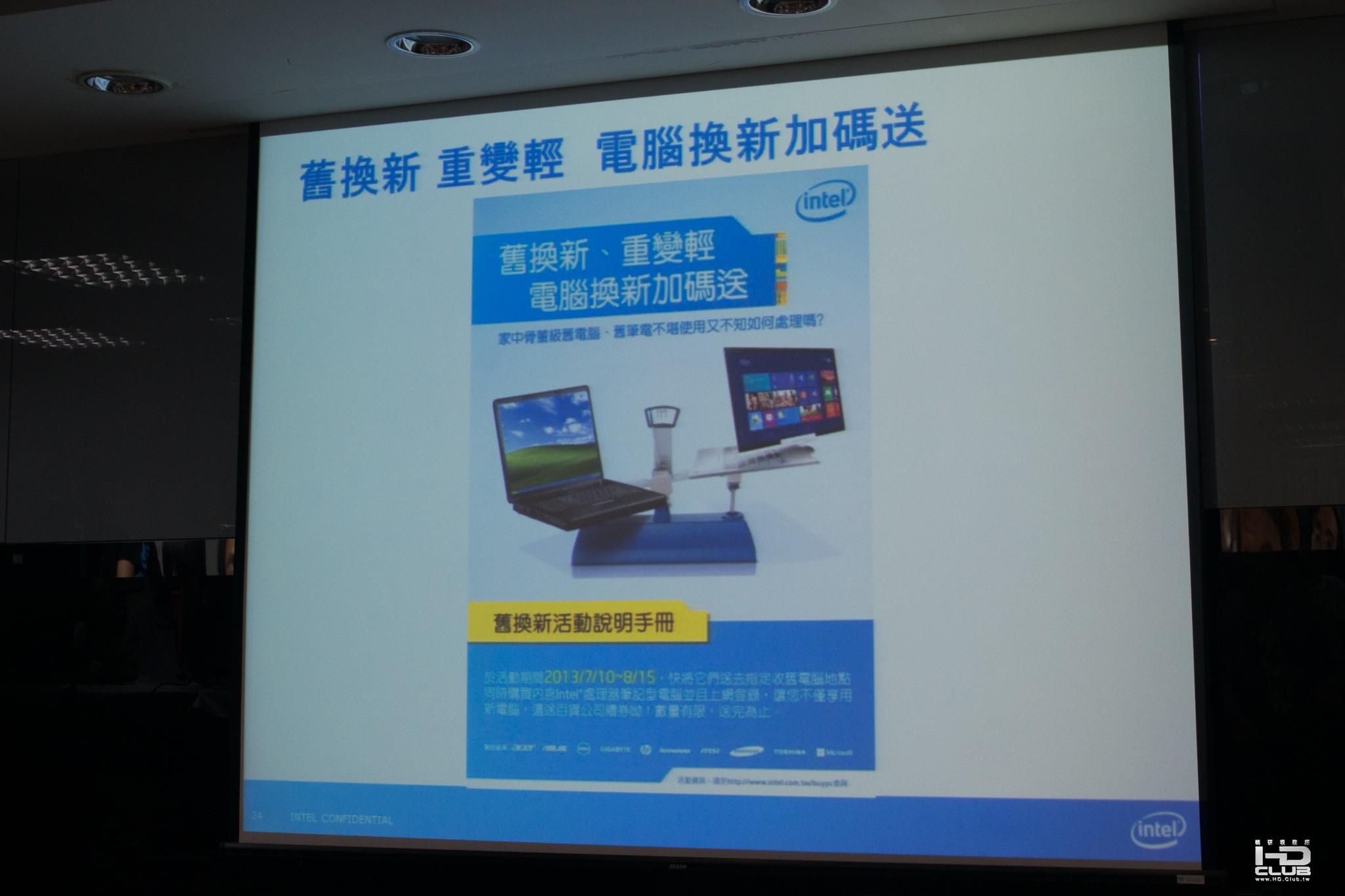

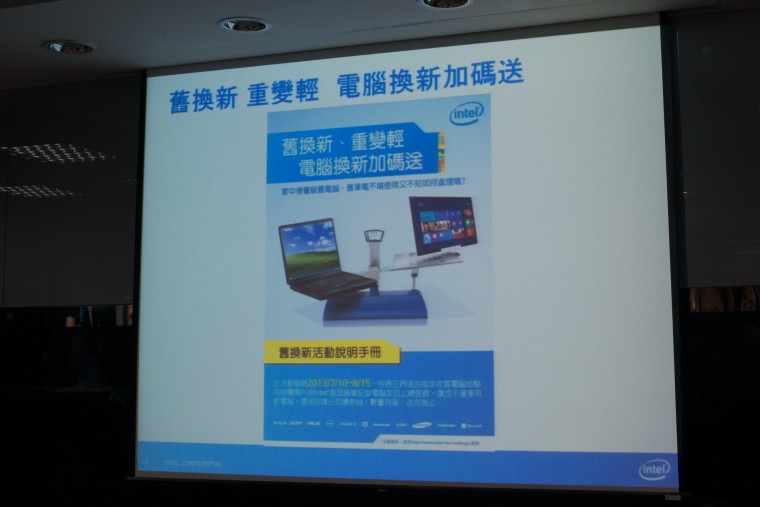

加碼送的活動,想升級可以用這個方式來換得折價券,只到15號喔

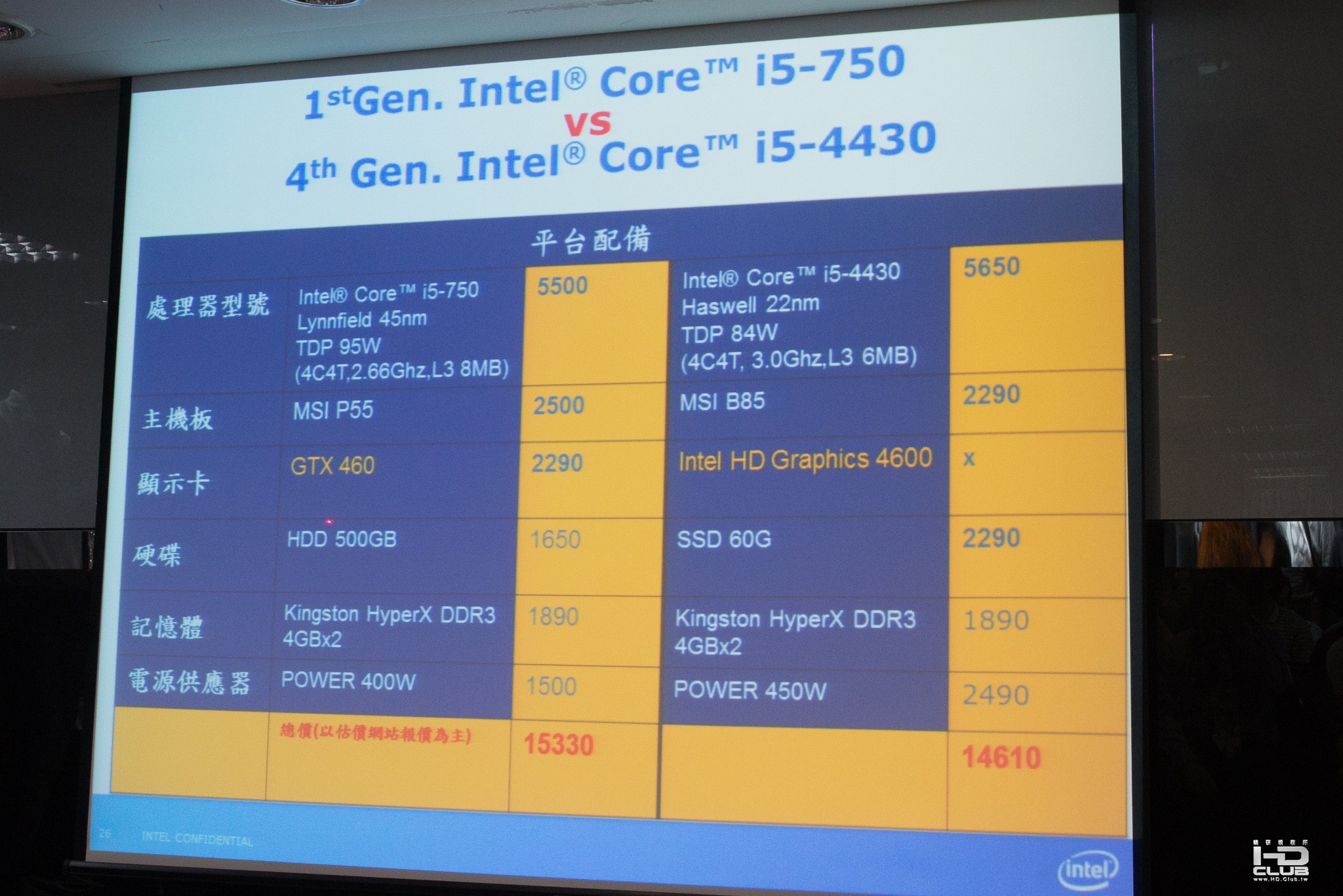

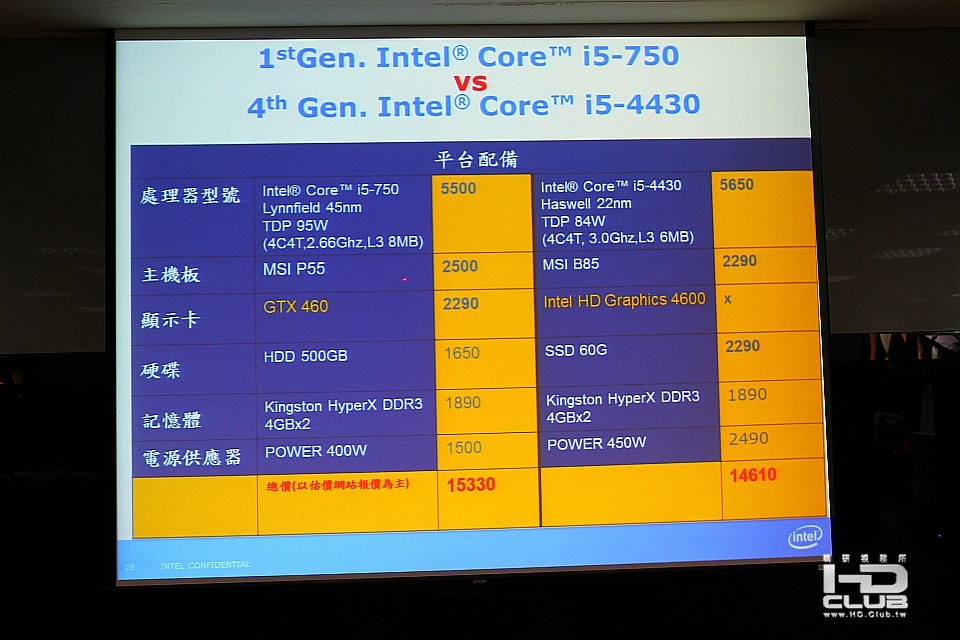

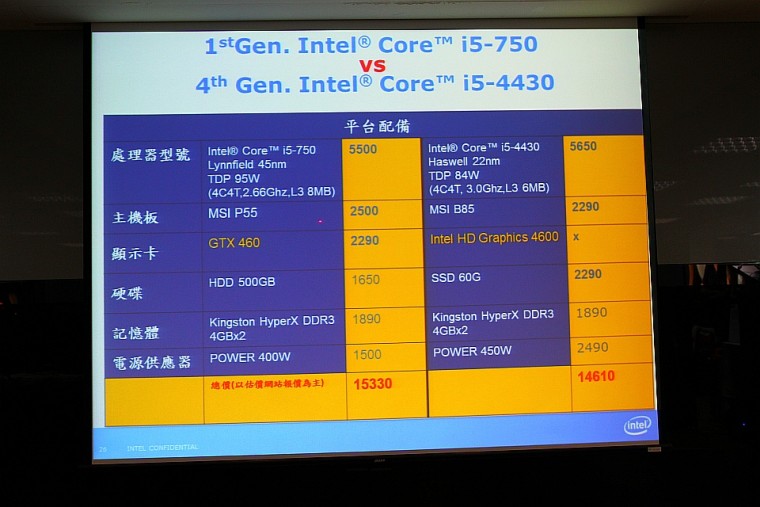

現場兩個平台的設備與當時的售價

轉檔的時間差異

demo的機器

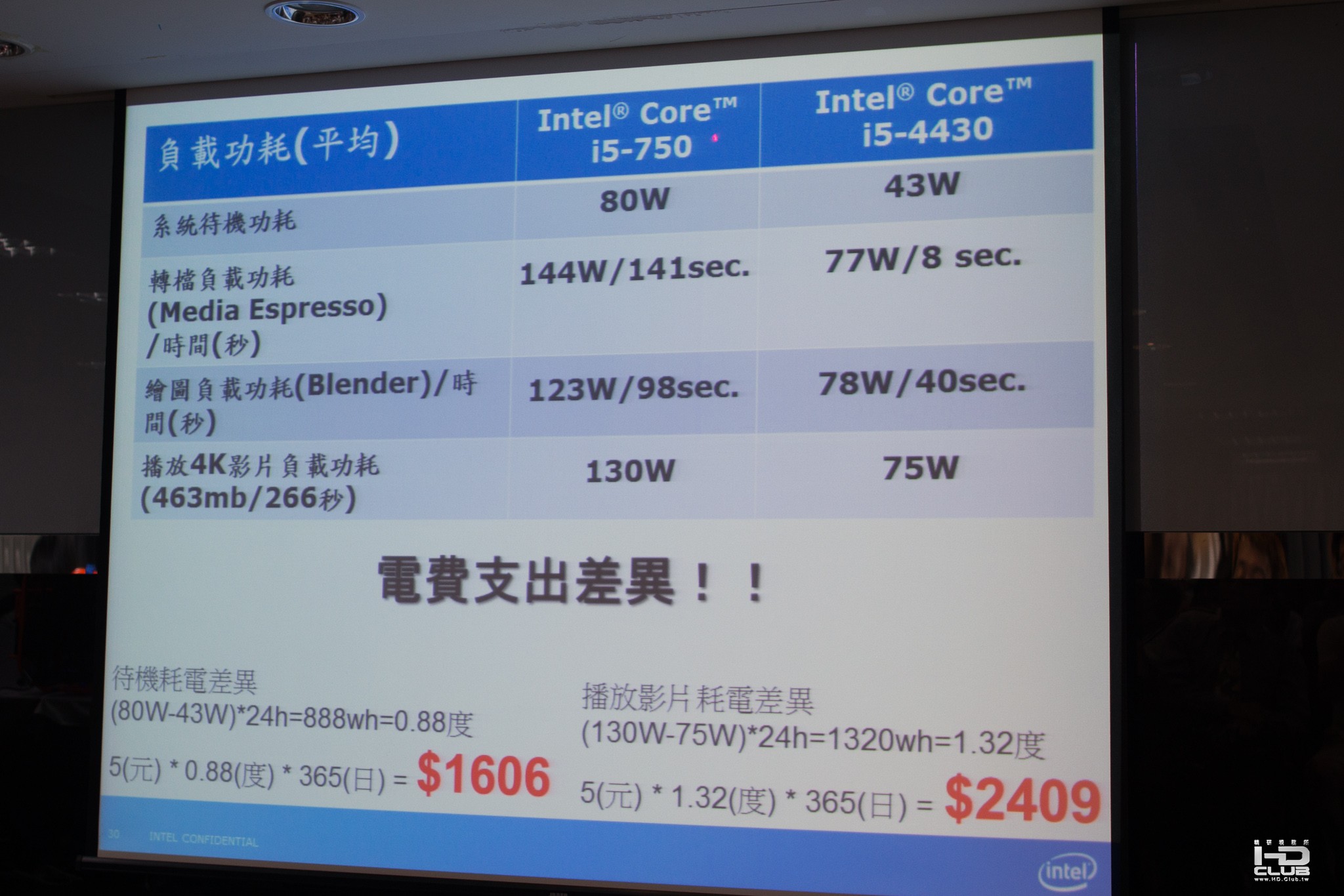

負載功耗與電費換算

簡之,還沒升級Haswell的請快,效能真的很實在,又可以拿來撥4k,看慣了高畫質的眼睛,實在容不下dvd跟第四台這種渣。

##原形研發

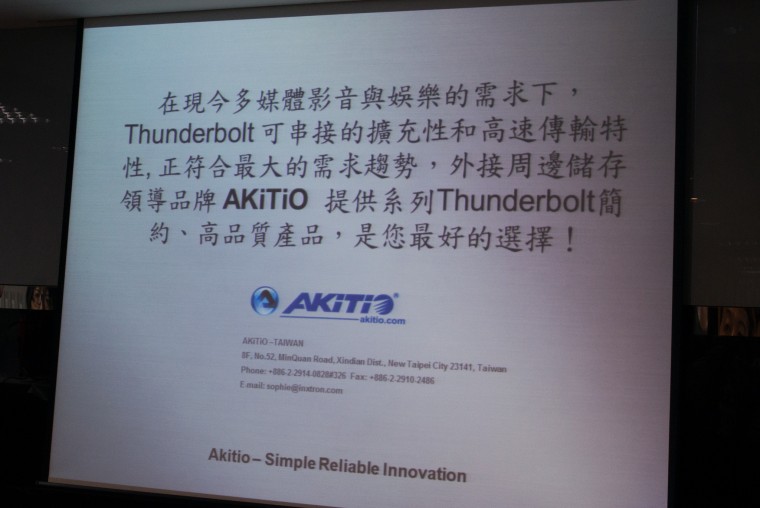

這是一家MIT,製作thunderbolt外接儲存裝置的廠商,許多產品的spec跟品質都比國外大廠來得好,或許經營品牌的路很辛苦。
但也希望哪天成功打響品牌時,價格優惠還是要記得回饋給這片土地的人。

講師

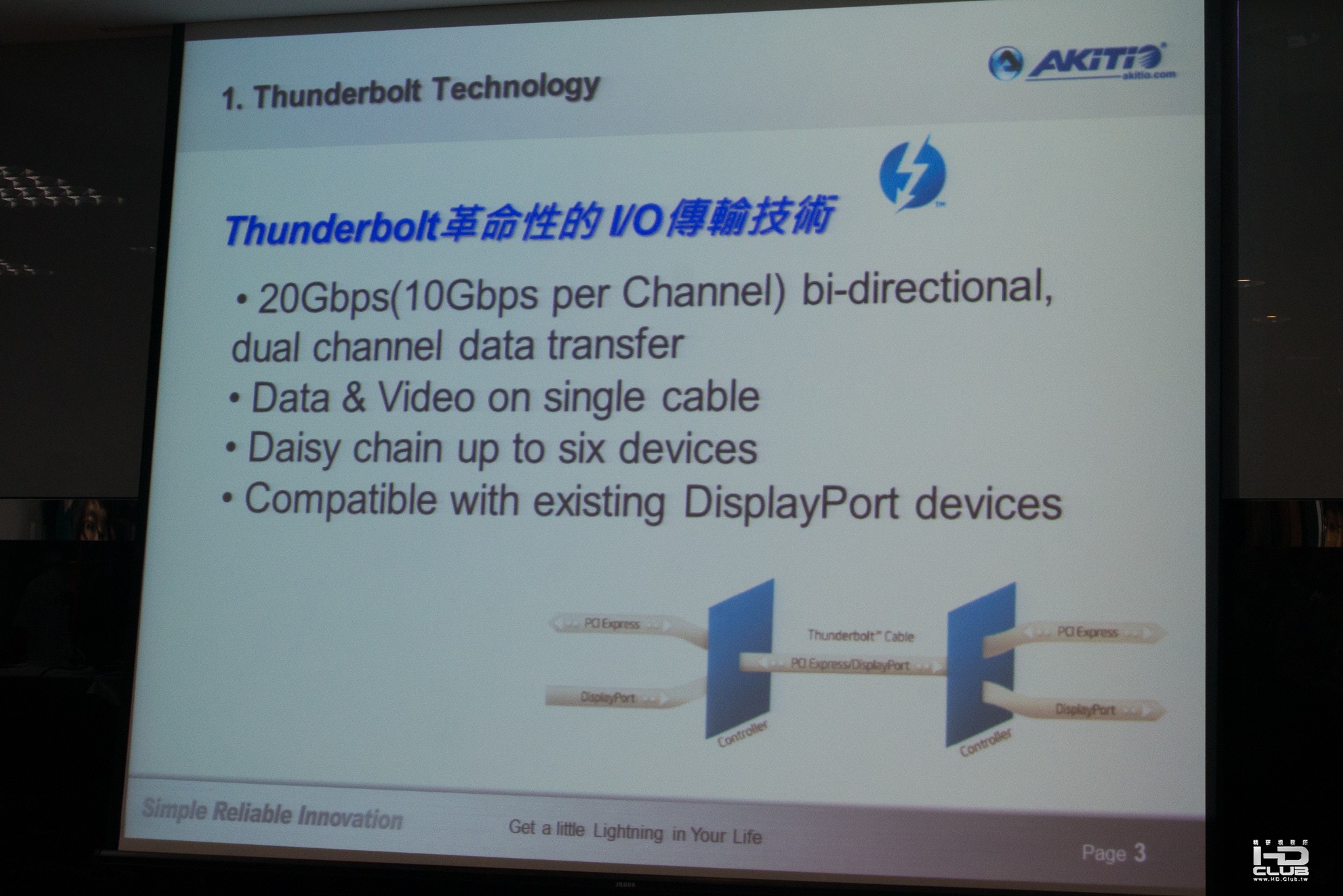

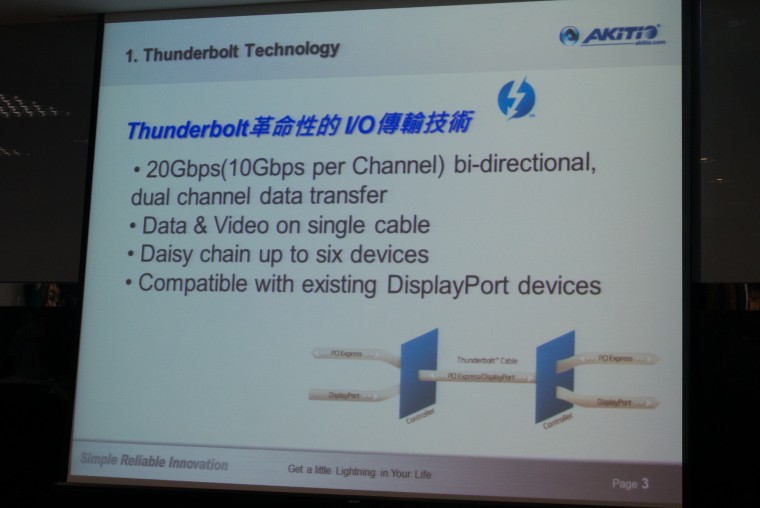

因為4k的檔案流量相當驚人,所以外接儲存裝置更需要透過thunderbolt這高速裝置來傳輸。
有著與USB 3.0同樣10Gbps的速度,但卻因為授權在Intel以及apple身上,讓價格變高許多,實為可惜。

目前的thunderbolt都是10Gbps,下半年好像會有20Gbps的上市,當然device跟線材不會受影響。
只有板廠會有影響,因為種在主機板上的那顆IC要換,才可以到20Gbps。

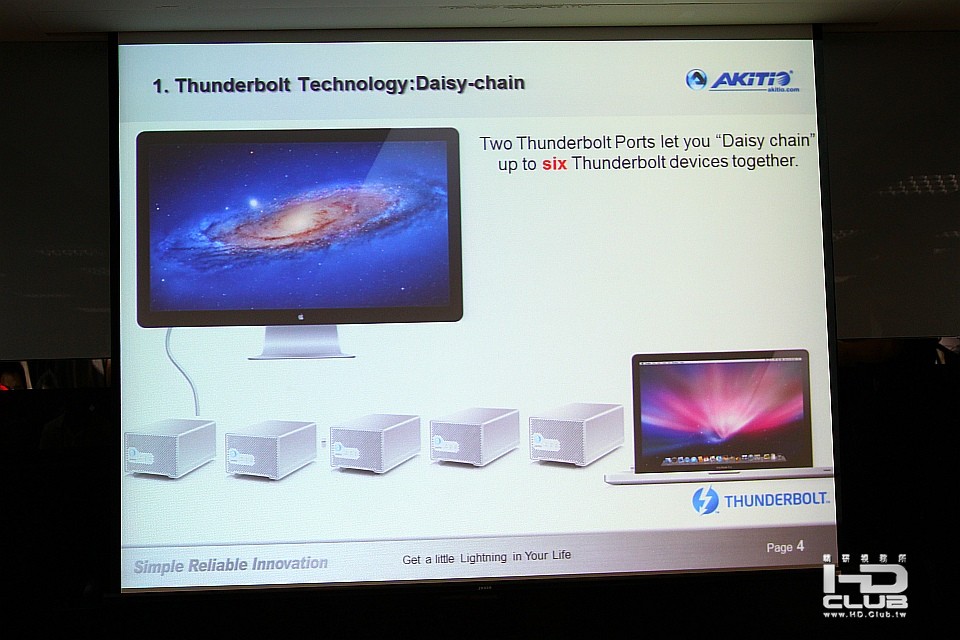

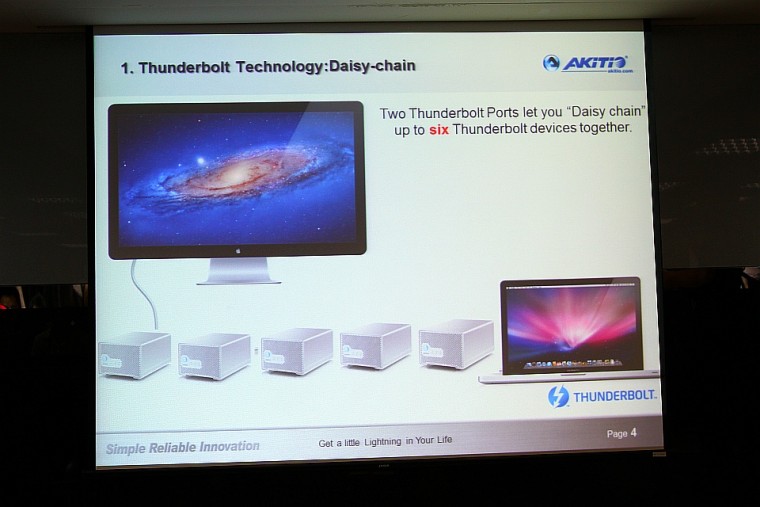

採用daisy chian的方式連接,翻成『菊花鏈』,最多可以串到六個裝置。目前只有apple最新的mac pro可以直接提供6個thunderbolt接口,也就是可以直接串36台thunderbolt裝置,真是有夠變態的。

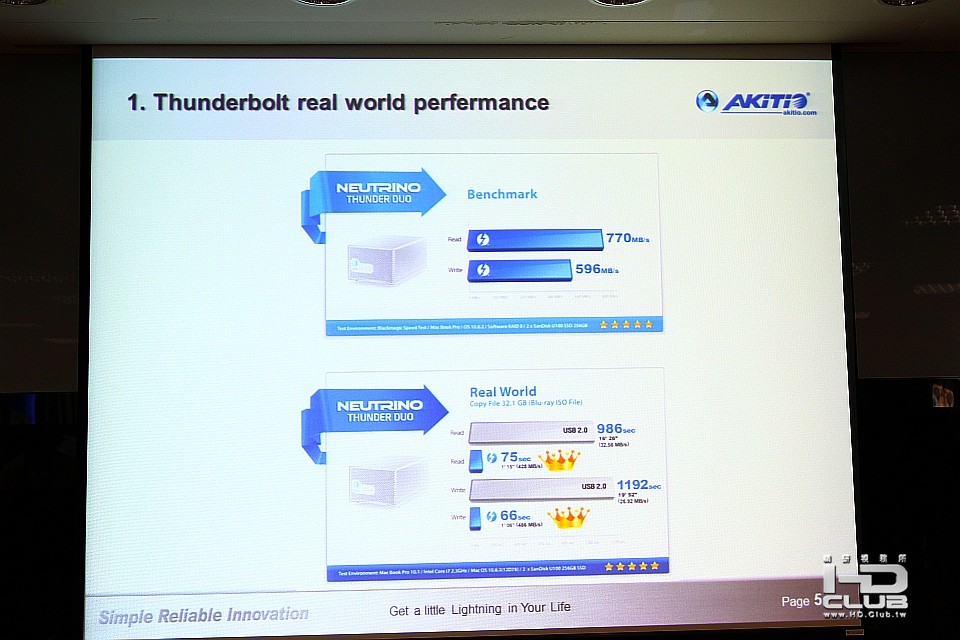

AKITIO的產品效能,讀取可以770MB/s寫入可以596MB/s,如果拷貝32.1GB的藍光iso讀取的話,USB2.0要986秒,Thunderbolt只要75秒。寫入則是1192秒對照Thunderbolt的66秒啊。時間就是金錢。

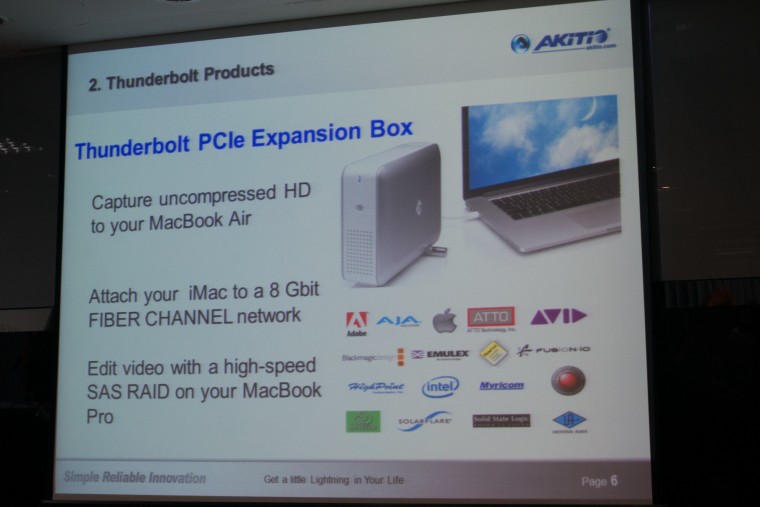

另外一項產品,印象中有個部分提到下半年好像也會有符合各平台用的Thunderbolt方案,或許是外插卡的方式來處理。但也有可能我聽錯了。提到這台裝置還有提到可以提供舊型的接口,這樣就可以透過這台把以前的外接裝置檔案備份出來。

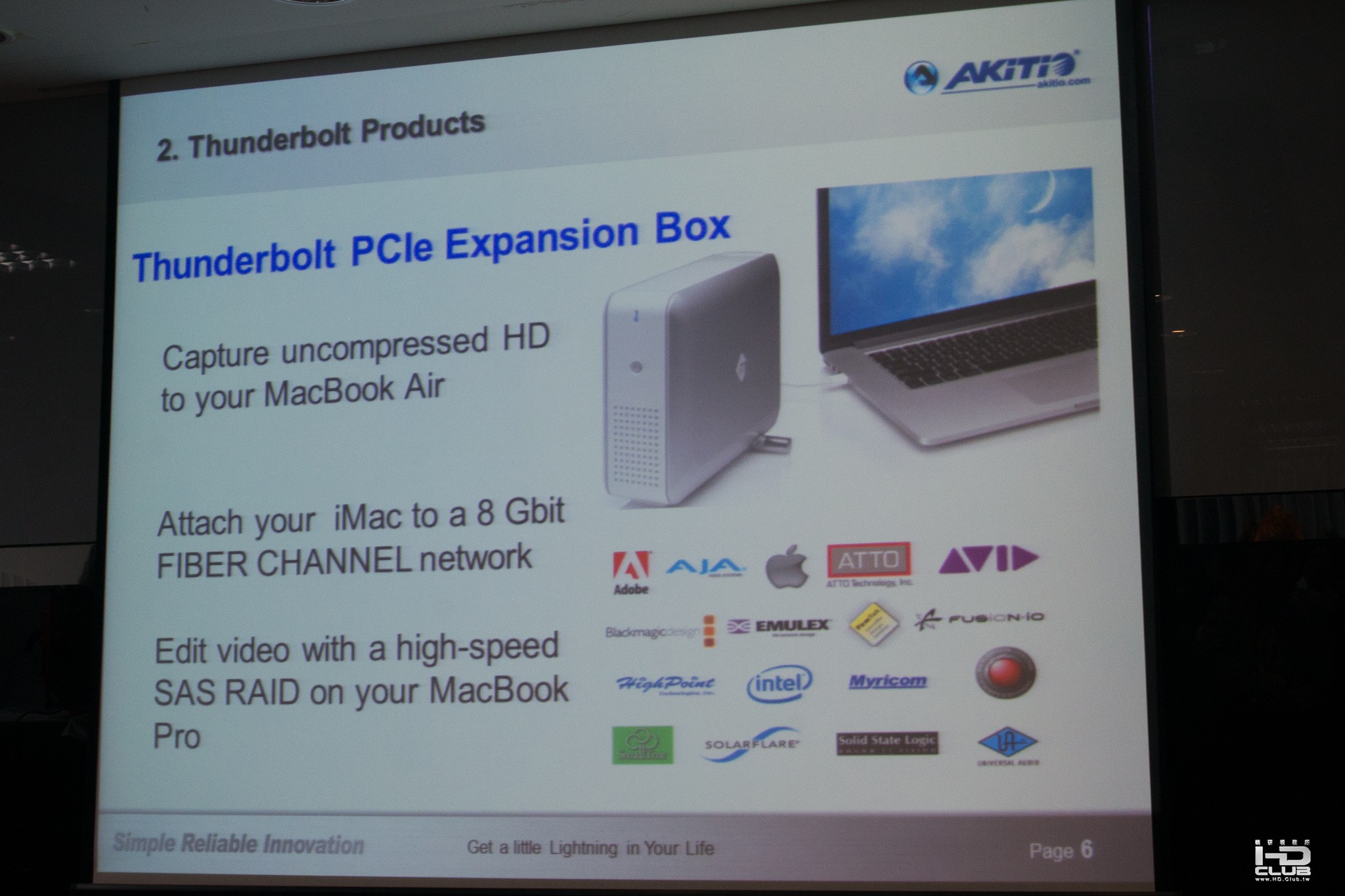

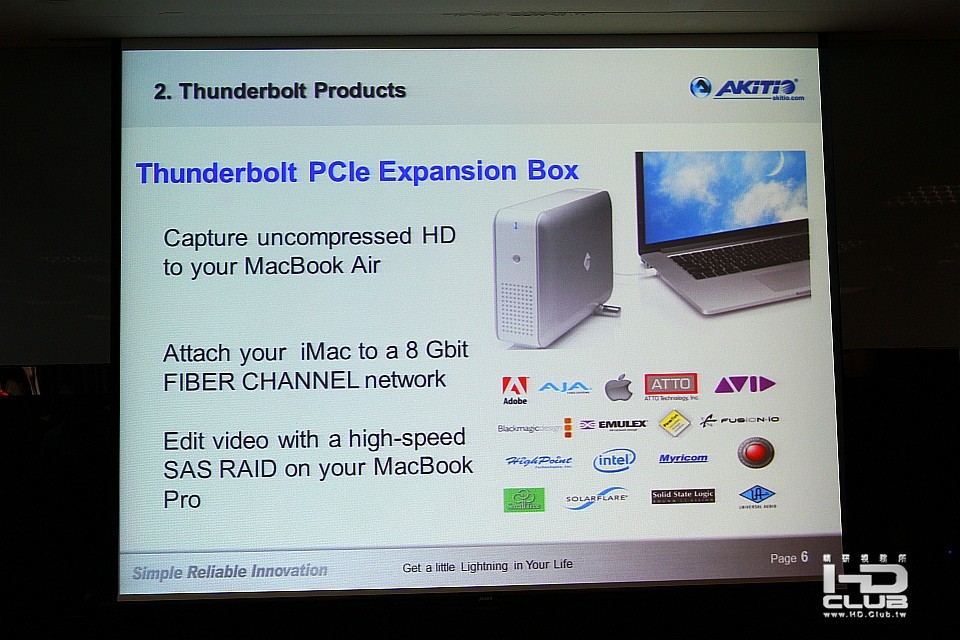

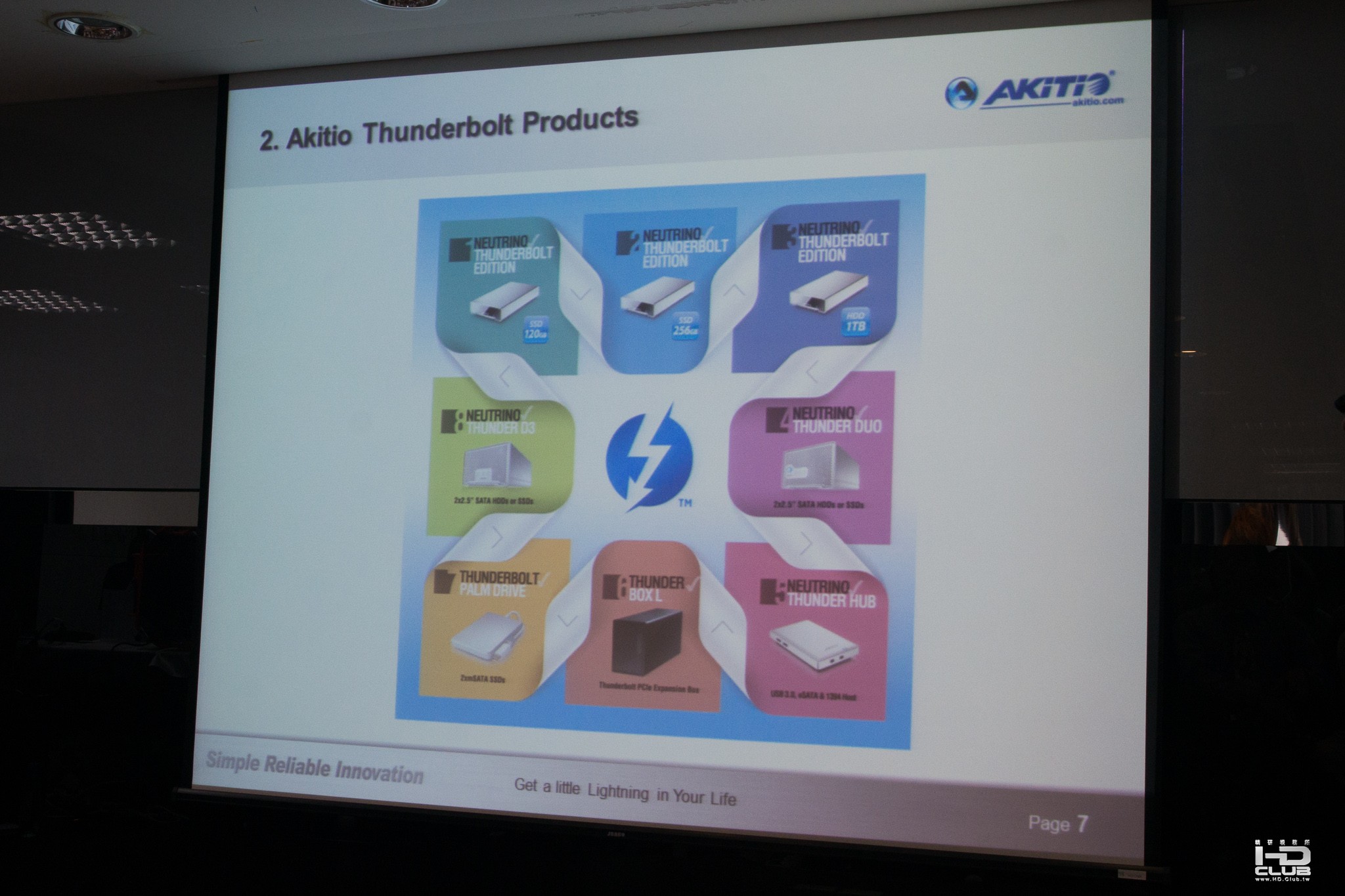

旗下眾多產品線

效能也是一級棒

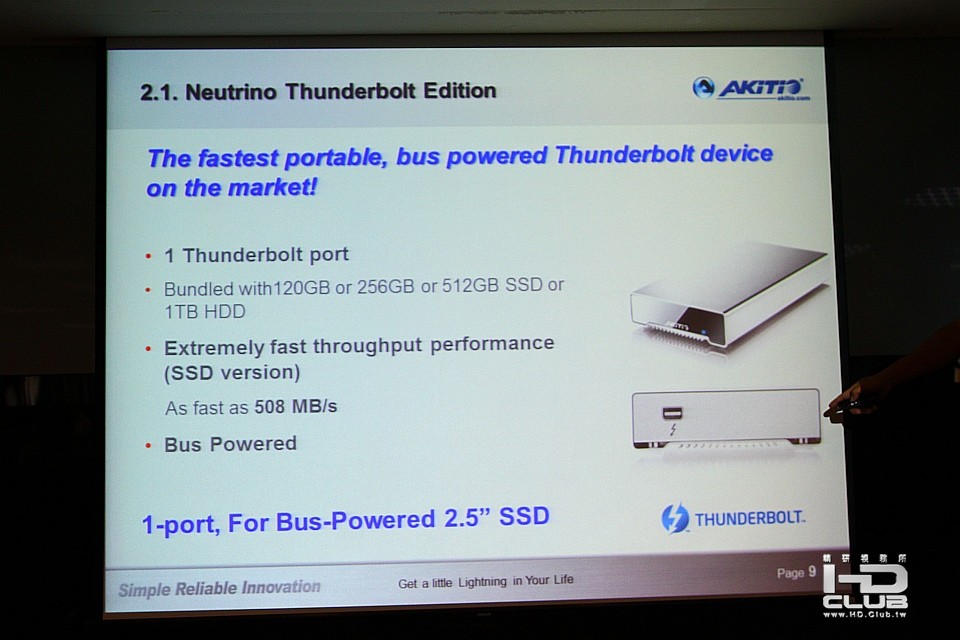

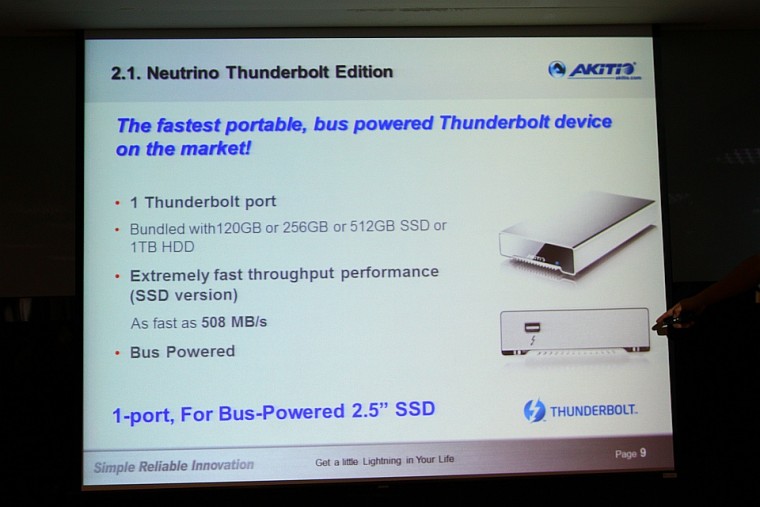

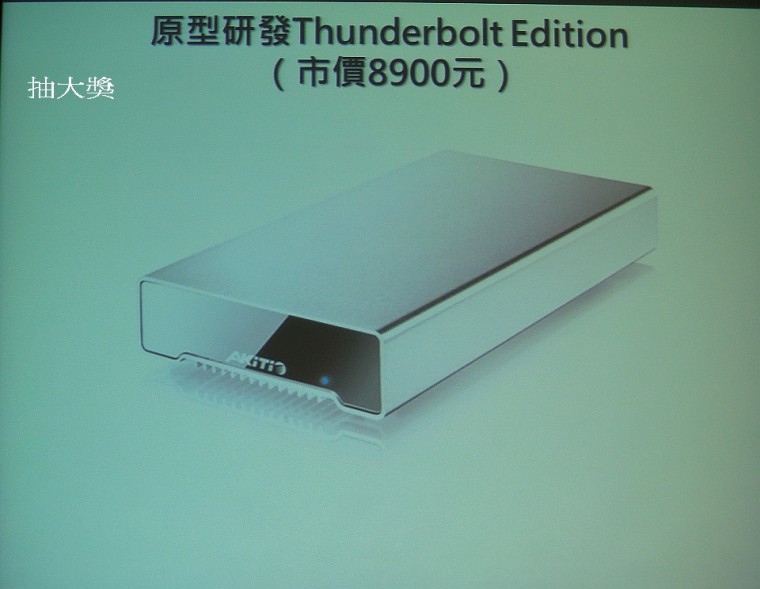

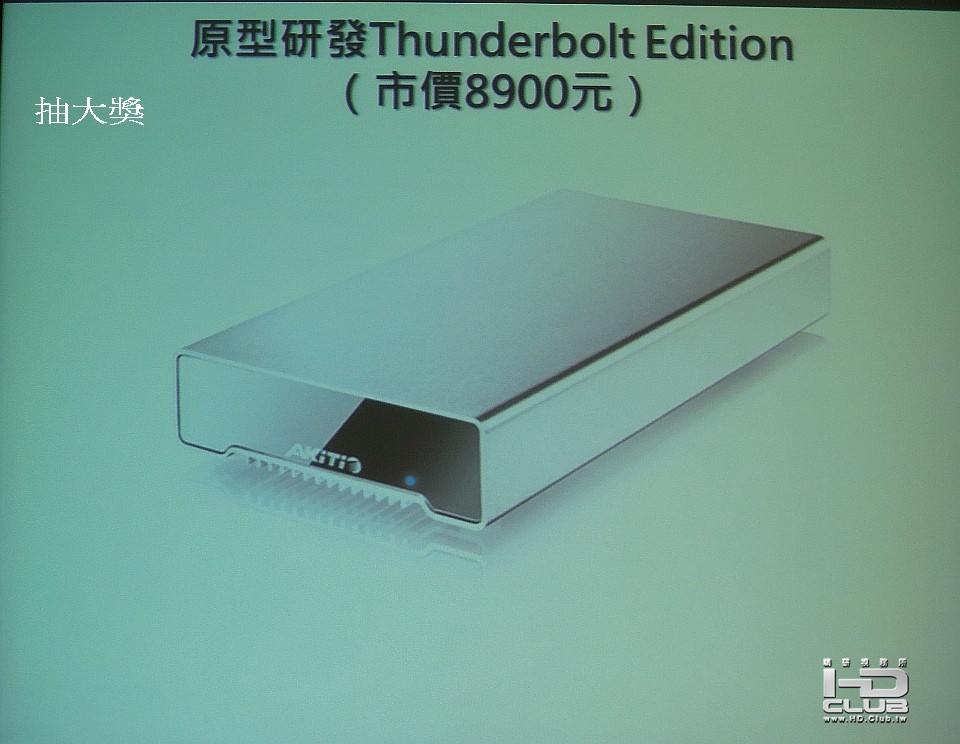

這台1port內建SSD還有拿出來當獎品,真羨慕抽到的人。
SSD是Intel 的120GB,也有256或512GB SSD規格,甚至也有達1TB的HDD產品。端賴你需要的是容量還是速度。

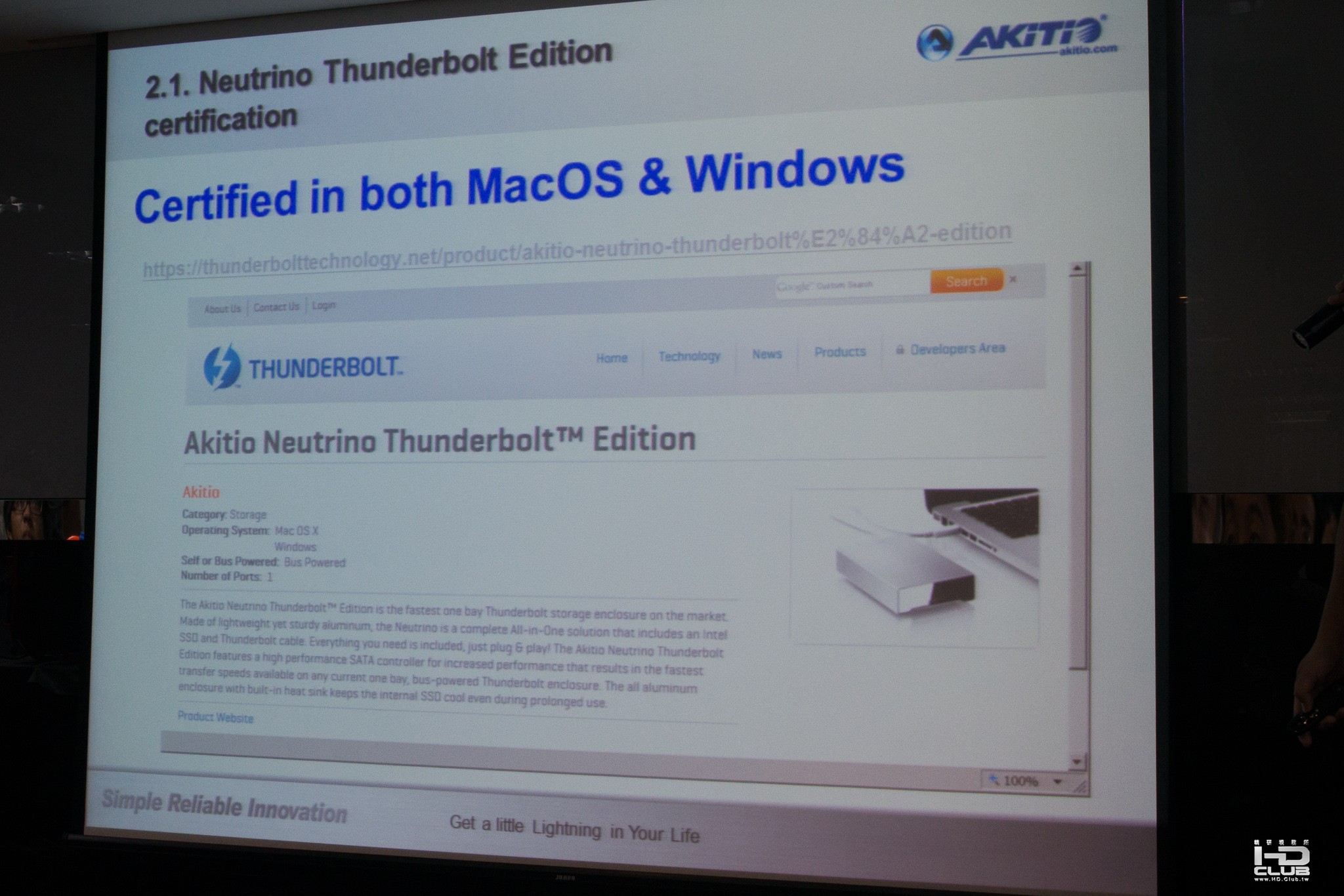

通過認證的網頁

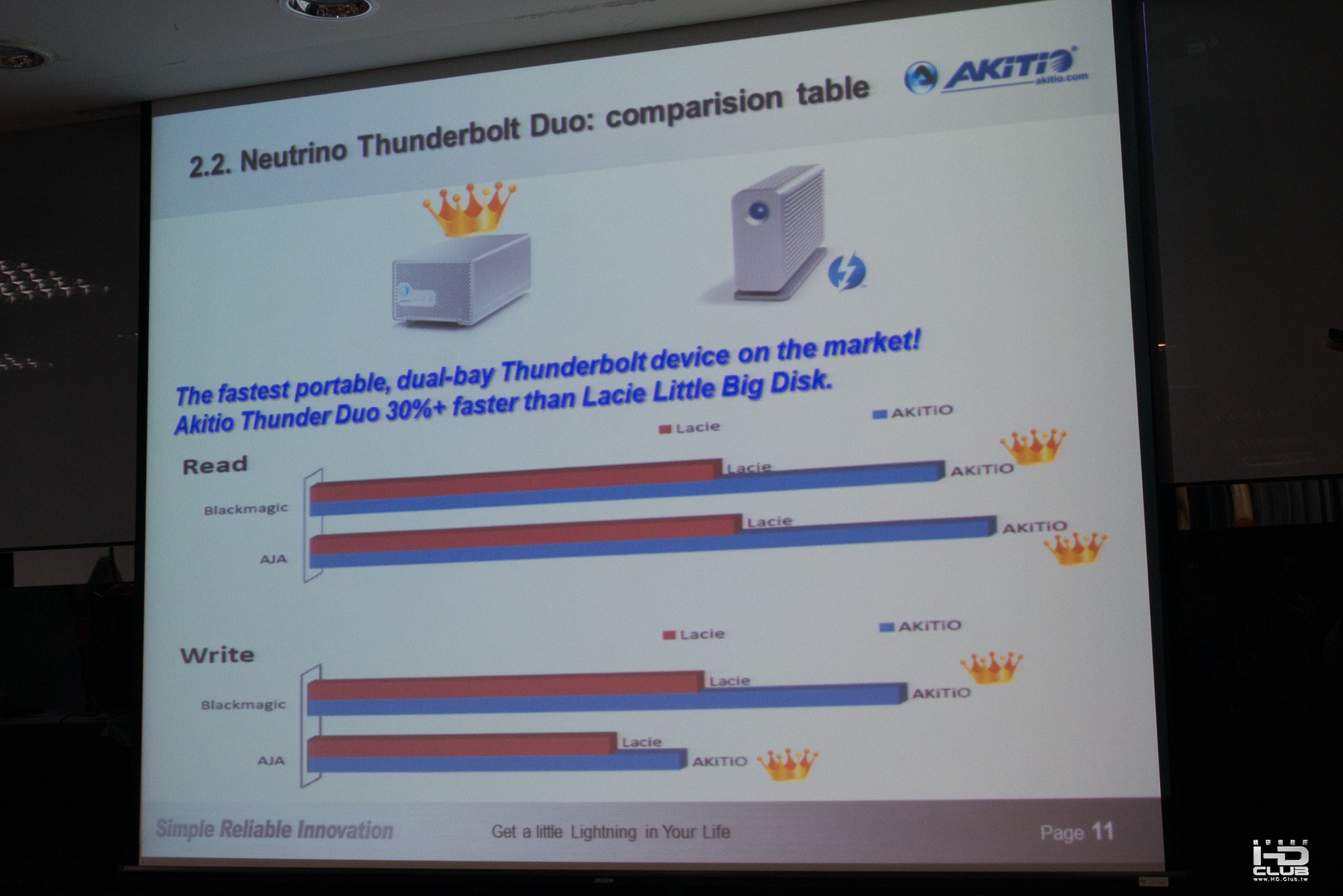

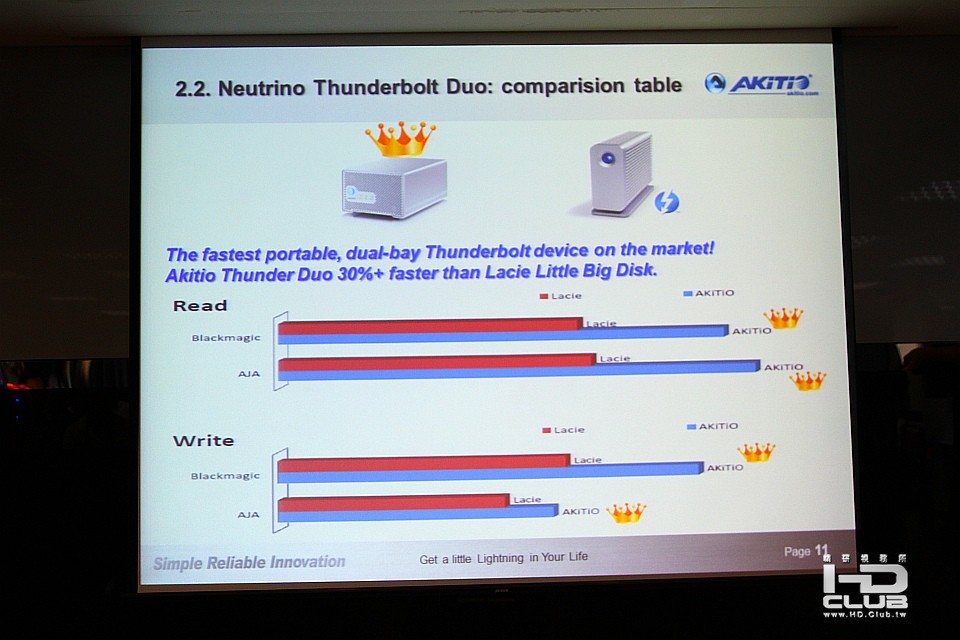

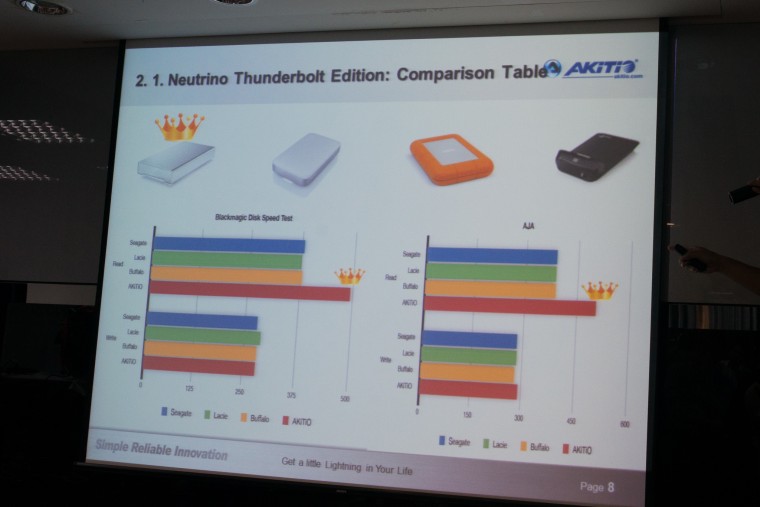

效能又是超越 lacie

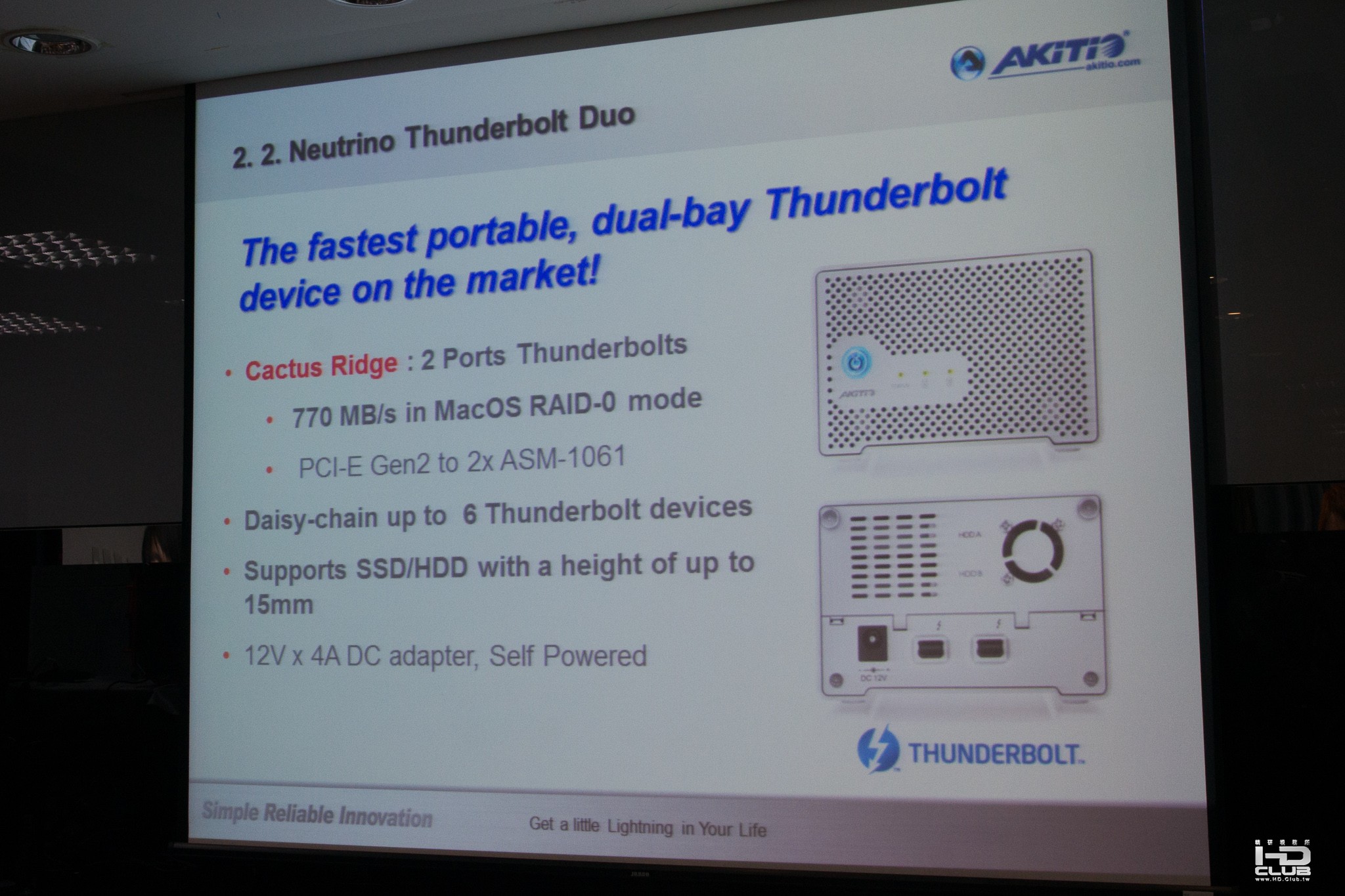

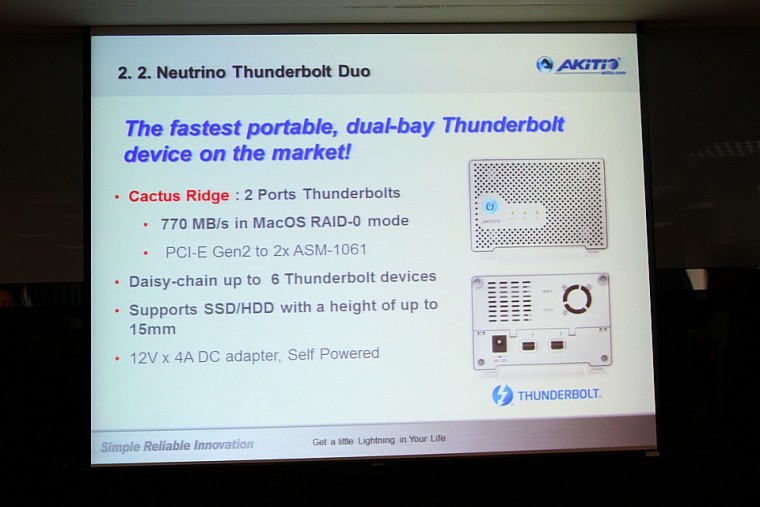

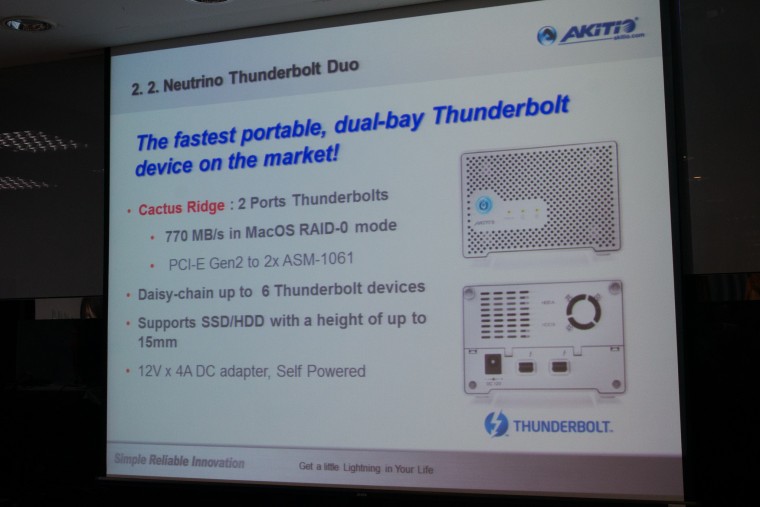

這款好在雙SSD可藉由兩顆ASM1061 IC來內組RAID 0,同時還是種了Cactus Ridge 兩port的Thunderbolt IC。

兼容舊裝置的外接Thunderbolt裝置,2個eSATA跟2個USB 3.0,另外還有一組1394b,透過12V自供電。2 port的thunderbolt。

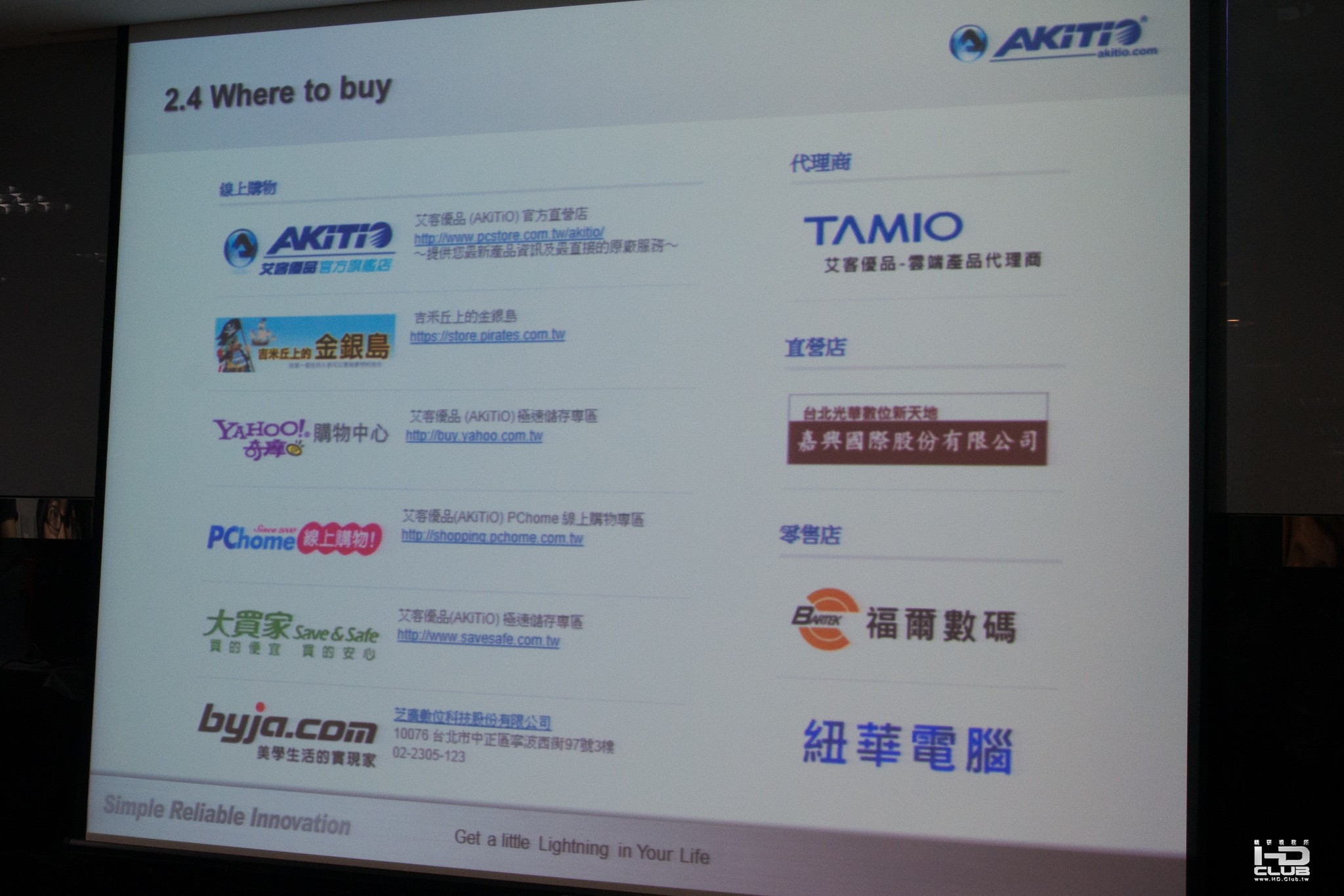

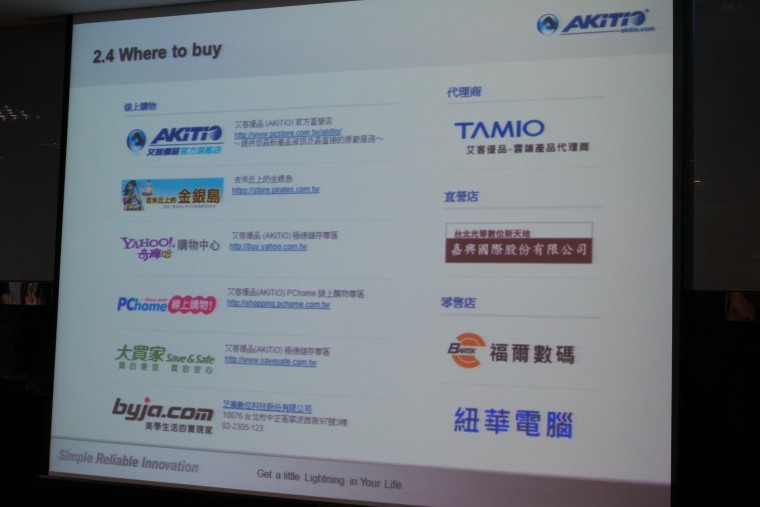

好產品這裡買。

老闆還講說有興趣可以去新店參觀,真是揪感心。

##Canon
Canon因為發表了可錄製4k影像的1DC單眼相機,還有其他300跟500的型號。同時接環還是原本的EF接環,可相容於單眼相機鏡頭,一整個很強大的規劃啊。不過一台要價38萬,這短時間內敗不下去。雖然我很想弄台來拍4k的SHE或是少女時代,這感覺就很爽,但現實面還是要考慮,檔案勢必比我現在用的D800還要大上不少。後製的處理以及儲存不得不多加考慮啊。

講師

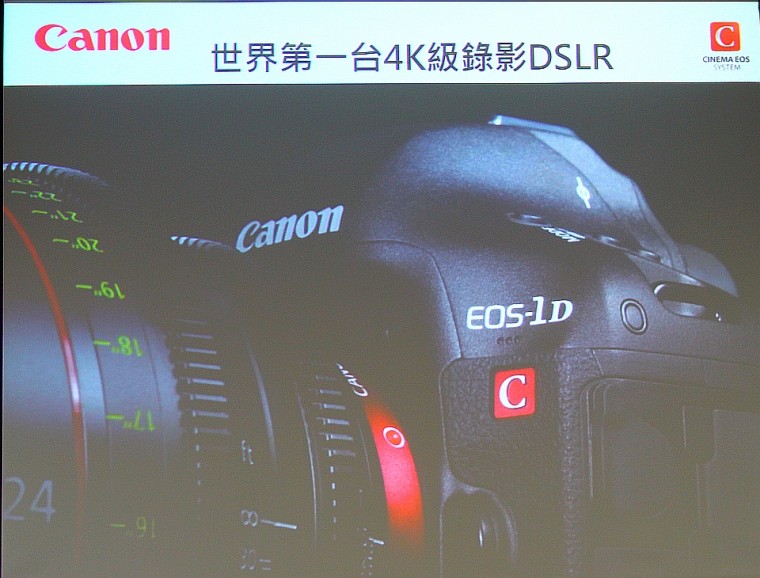

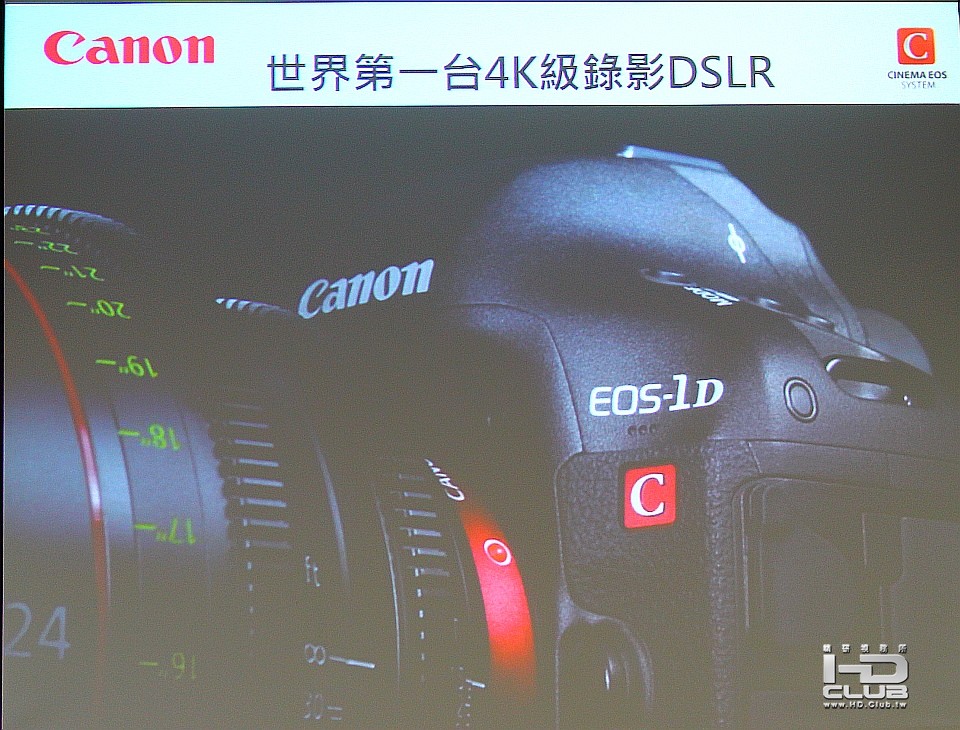

令人讚嘆的1DC,拿起來的重量並不重,連拍速度也驚人。當然重點是4k影像錄製。

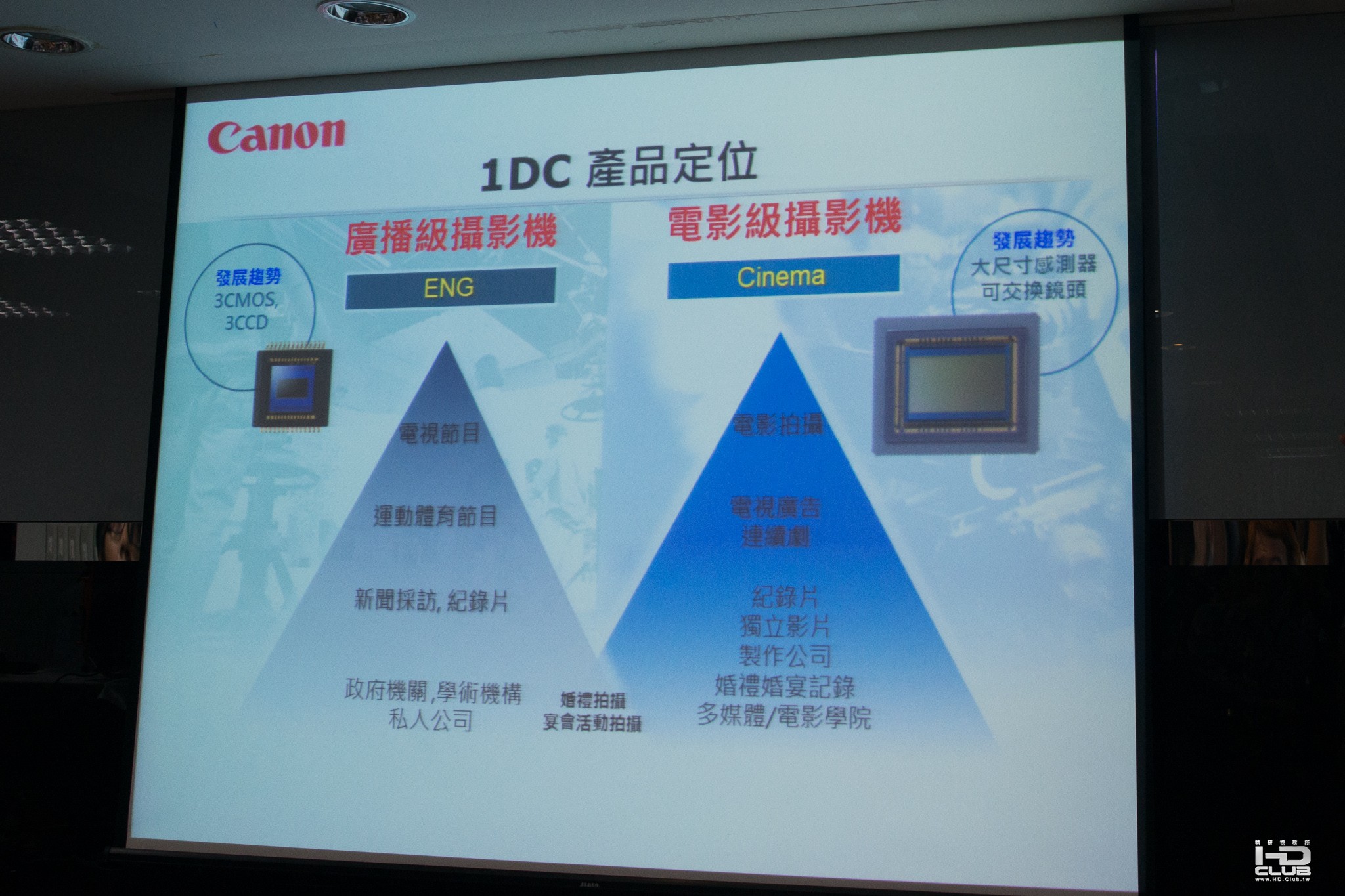

產品定位

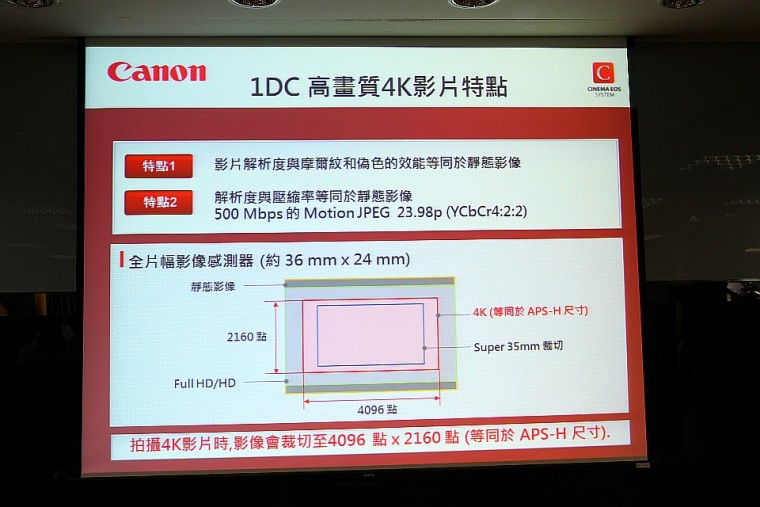

減少摩爾紋跟偽色,(這點Nikon推出D800E也是用於此,可惜我相機買早了),讓錄製品質等同於靜態影像。

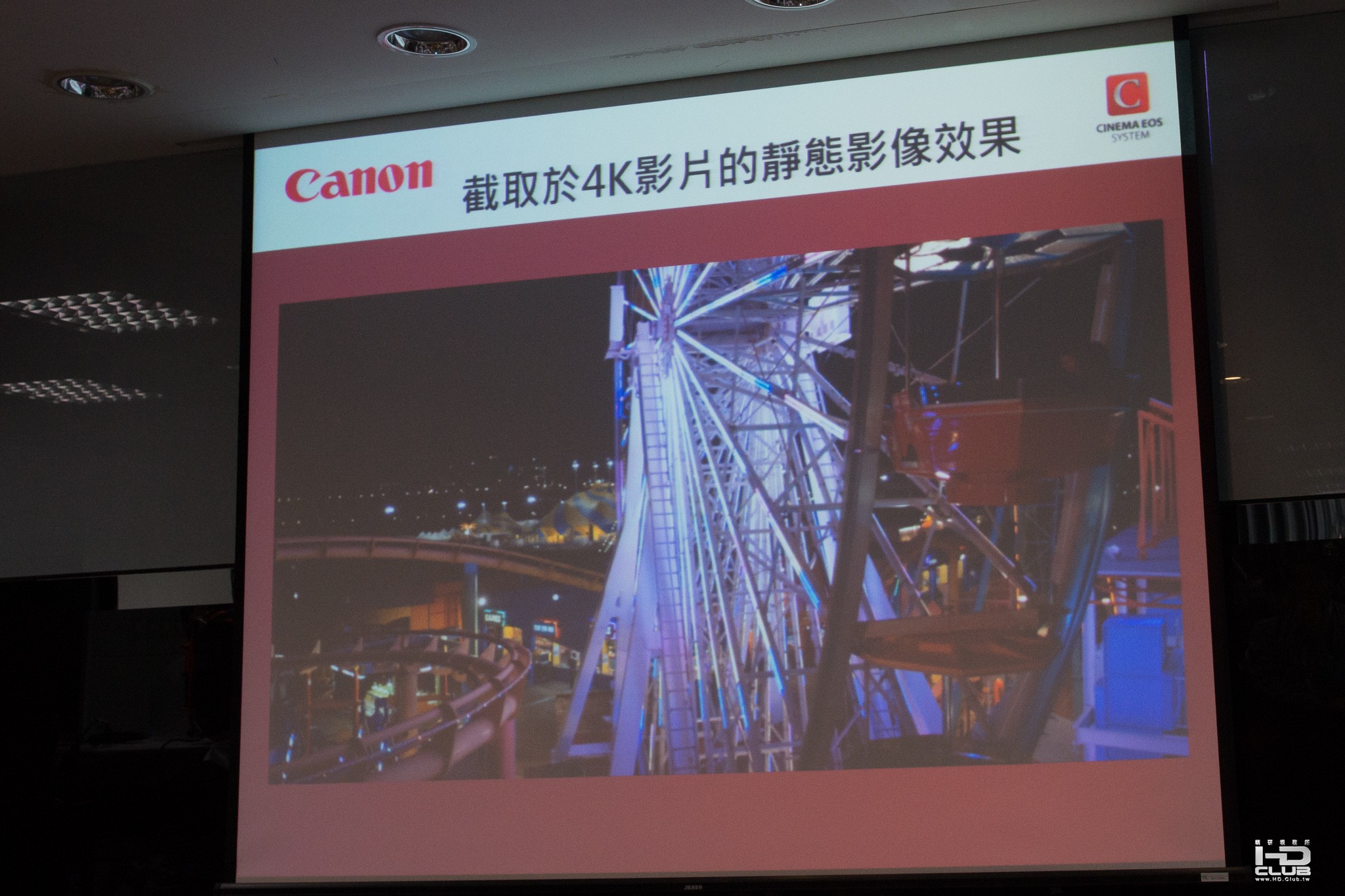

下圖還有4k影像與一般靜態拍攝的片幅差異。

翻拍的關係所以看不出靜態影像的質感,抱歉。

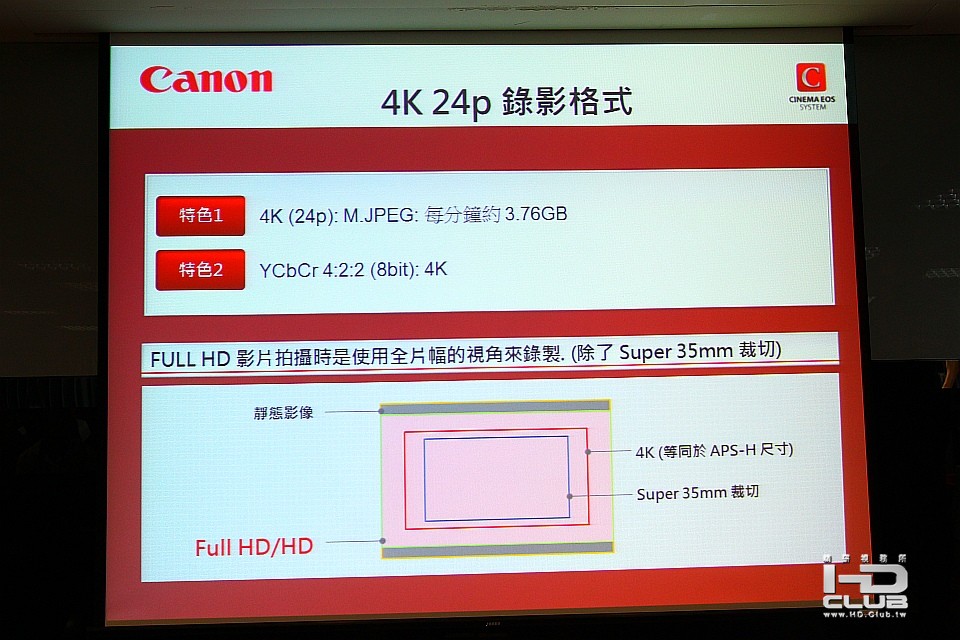

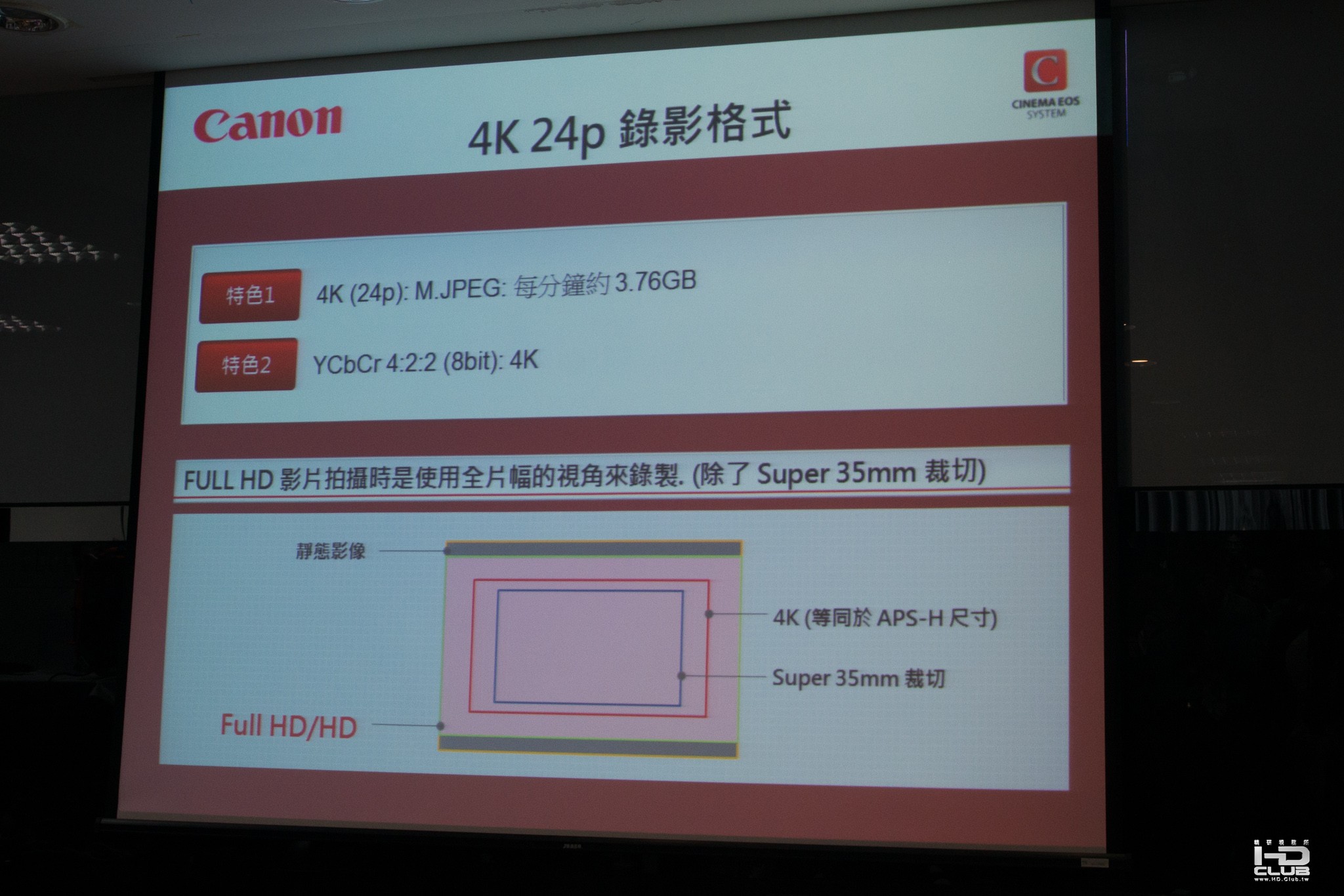

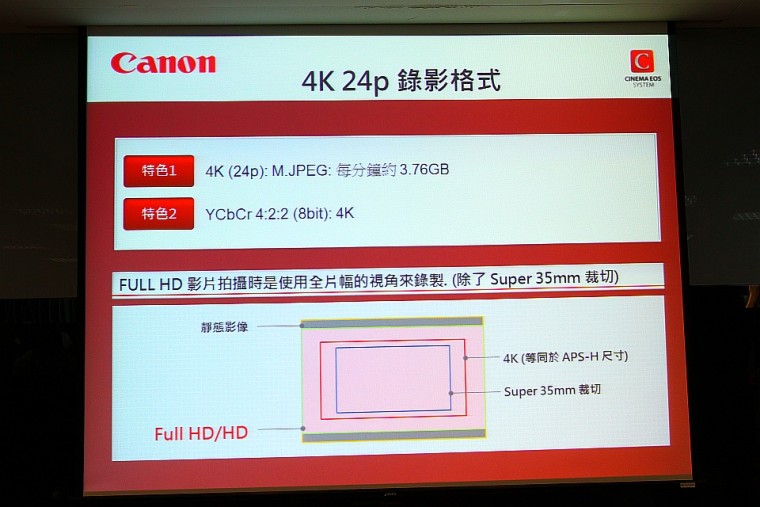

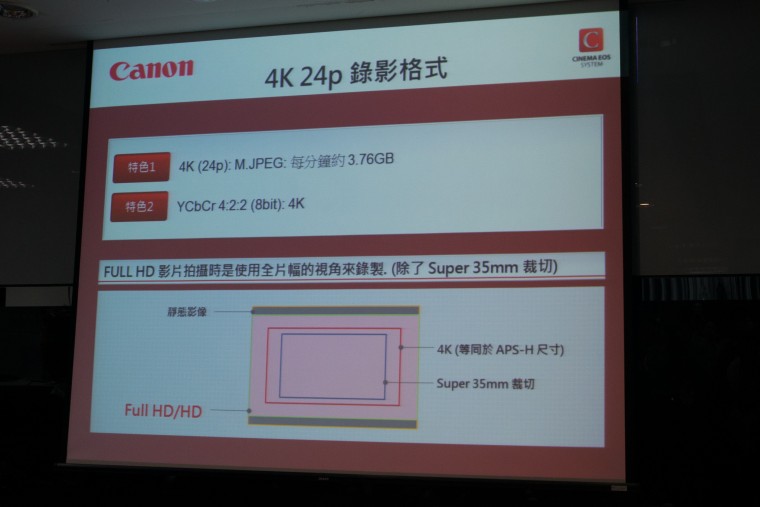

4k 24p的錄製,每分鐘3.76GB,這一般SD記憶卡32GB 10分鐘就錄光了。但1DC用的是更貴的CF雙插卡,這...

如果降到Full HD可以錄製60p,散景就會很驚人,同時高iso也很變態的到達25600啊!!!!

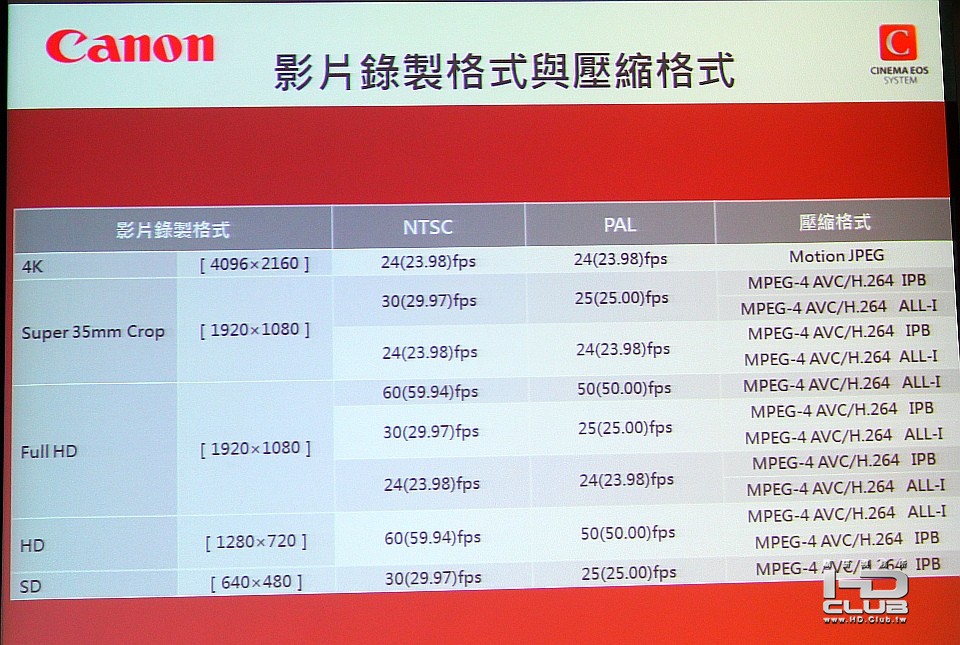

所有的影像格式,4k只有一種格式跟fps

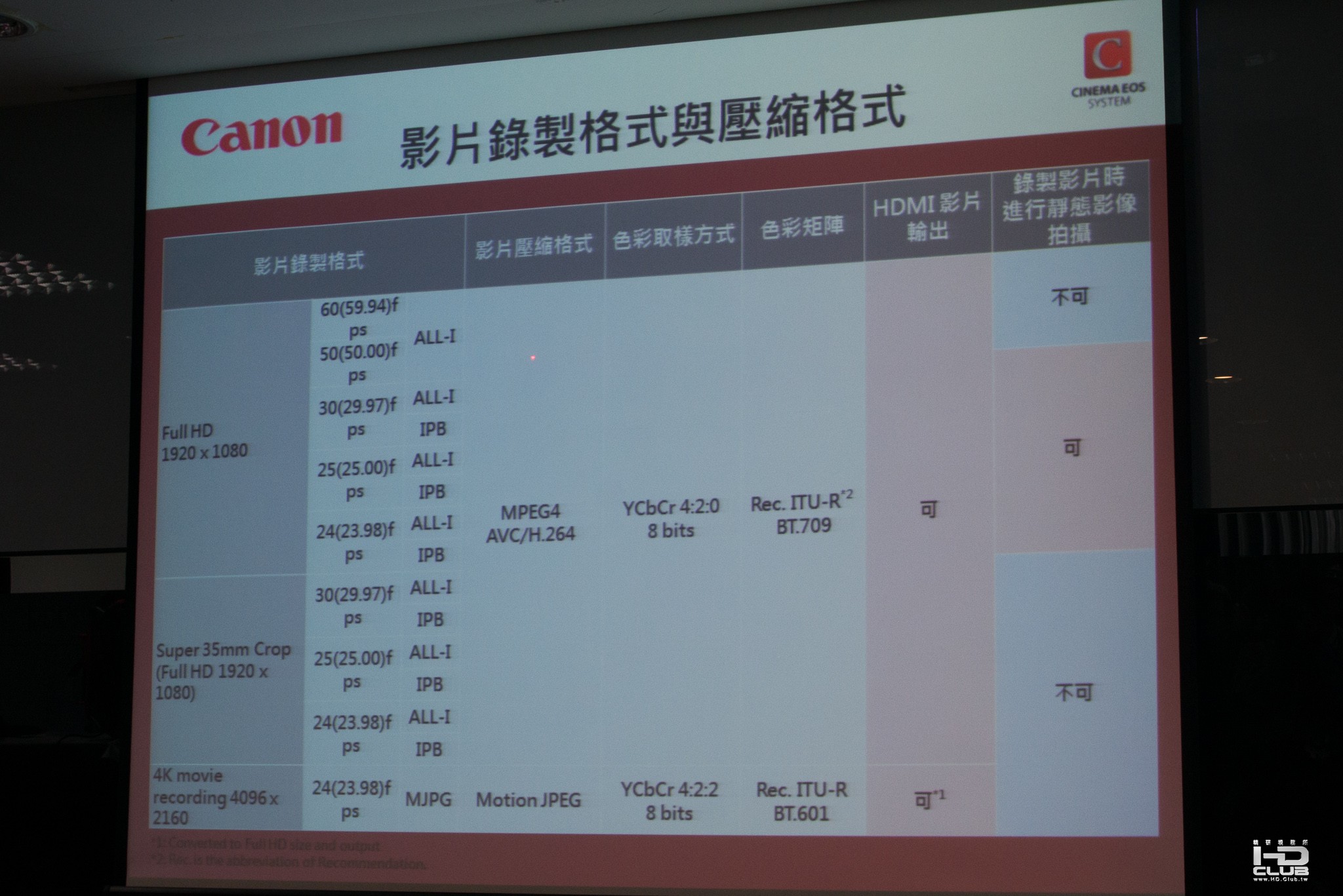

壓縮格式跟可否錄影時靜態拍攝

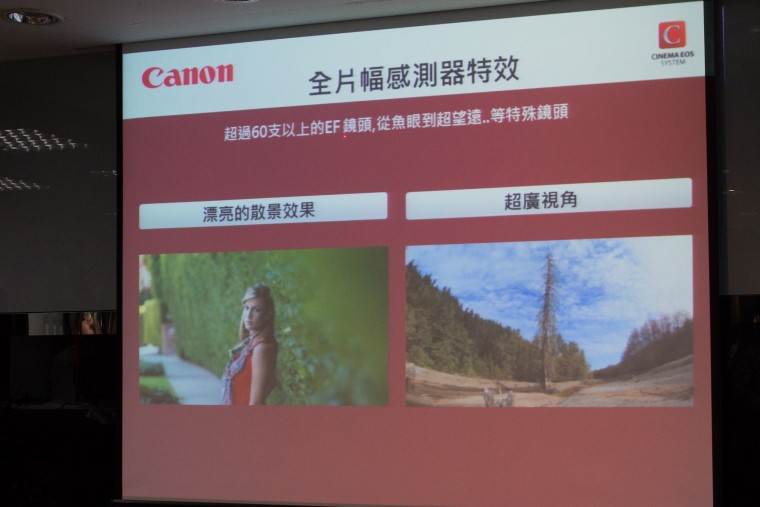

可使用EF接環的鏡頭,所以可以創造出奶油般的淺景深,跟超廣角

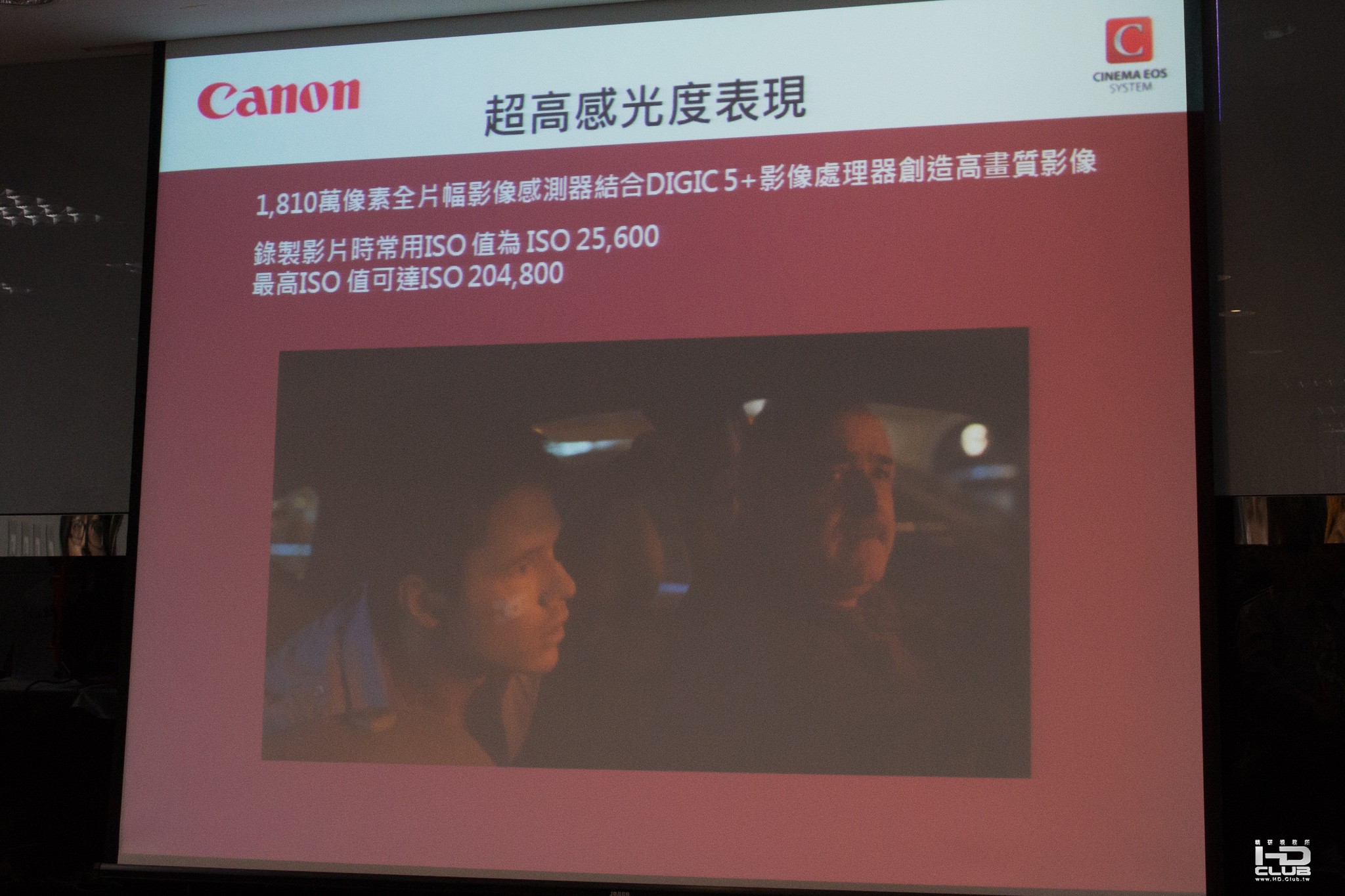

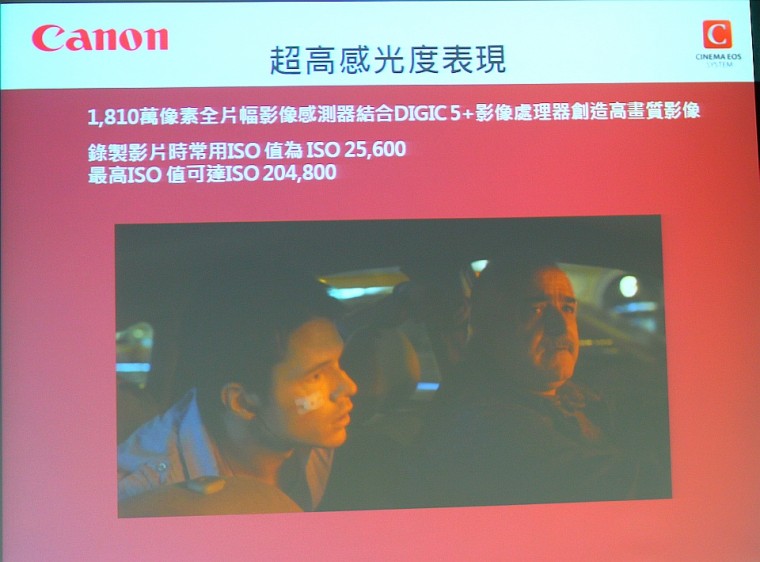

有夠變態的錄影高iso,可達25600,如果是靜態拍攝可以開到204800。不過這個要實際看了才知道實用的高iso落在哪。

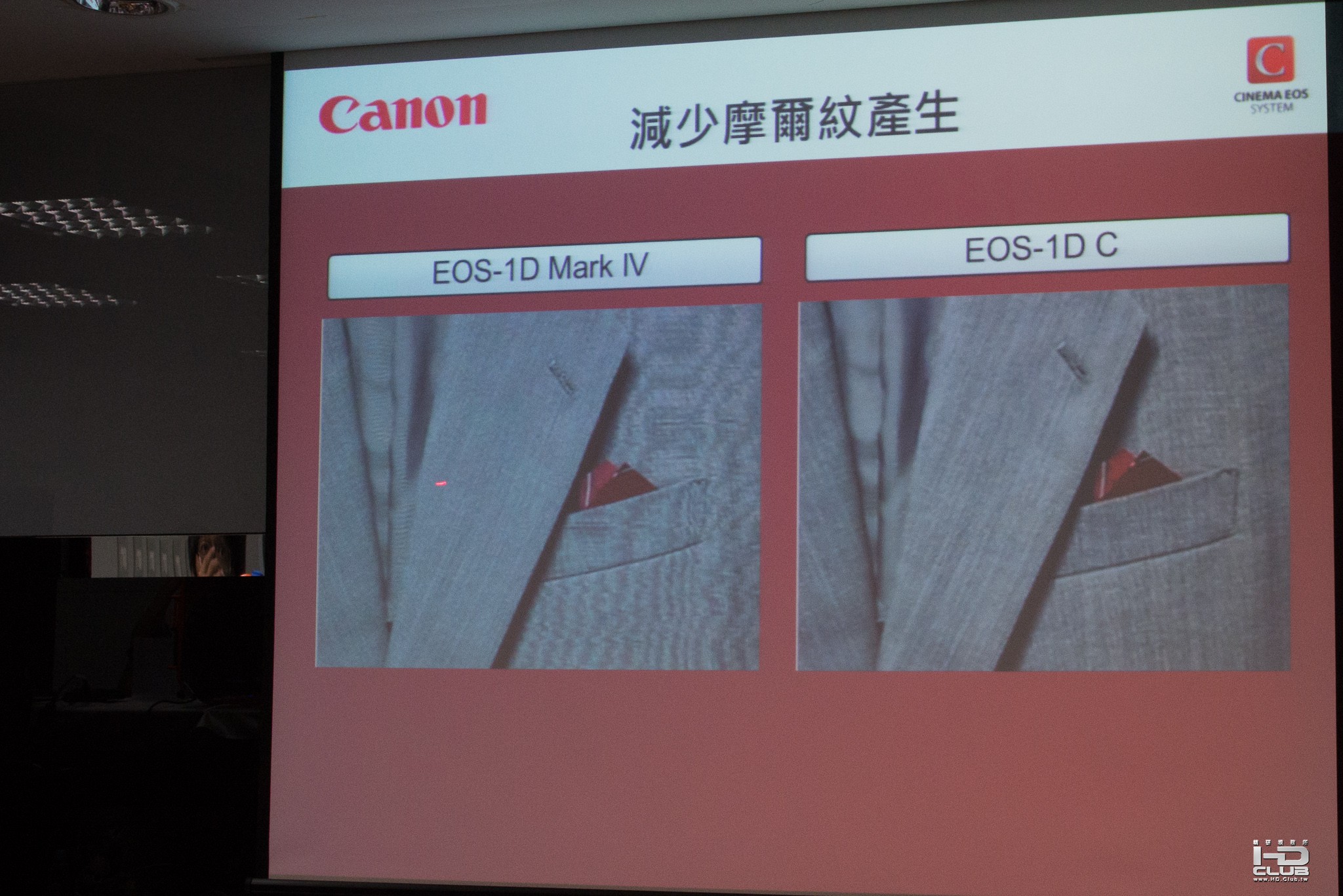

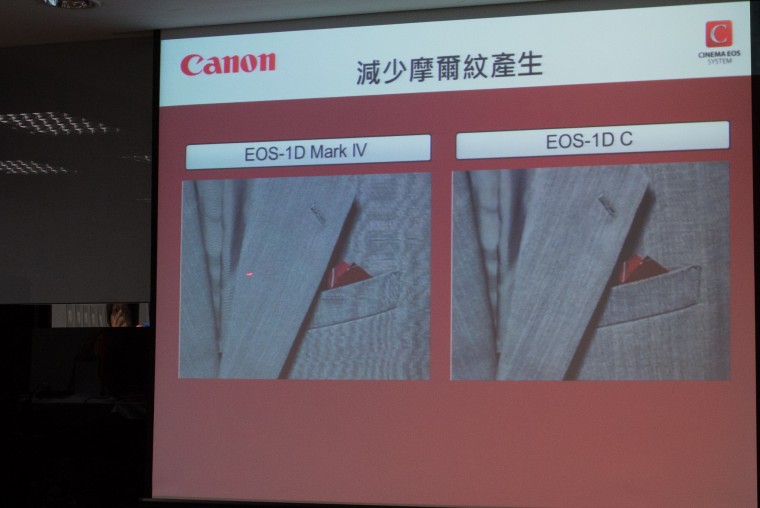

方才提到的減少摩爾紋

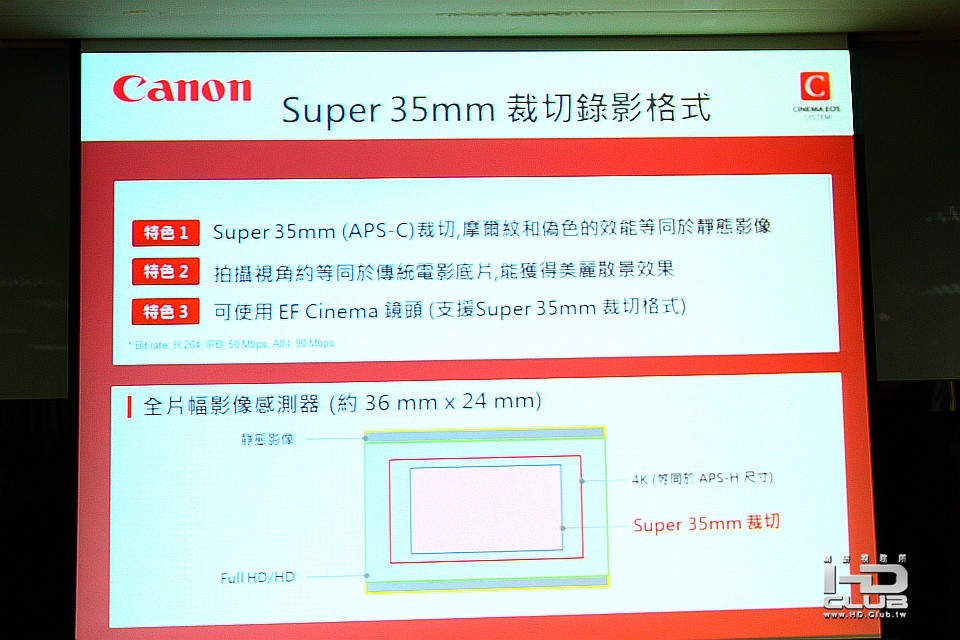

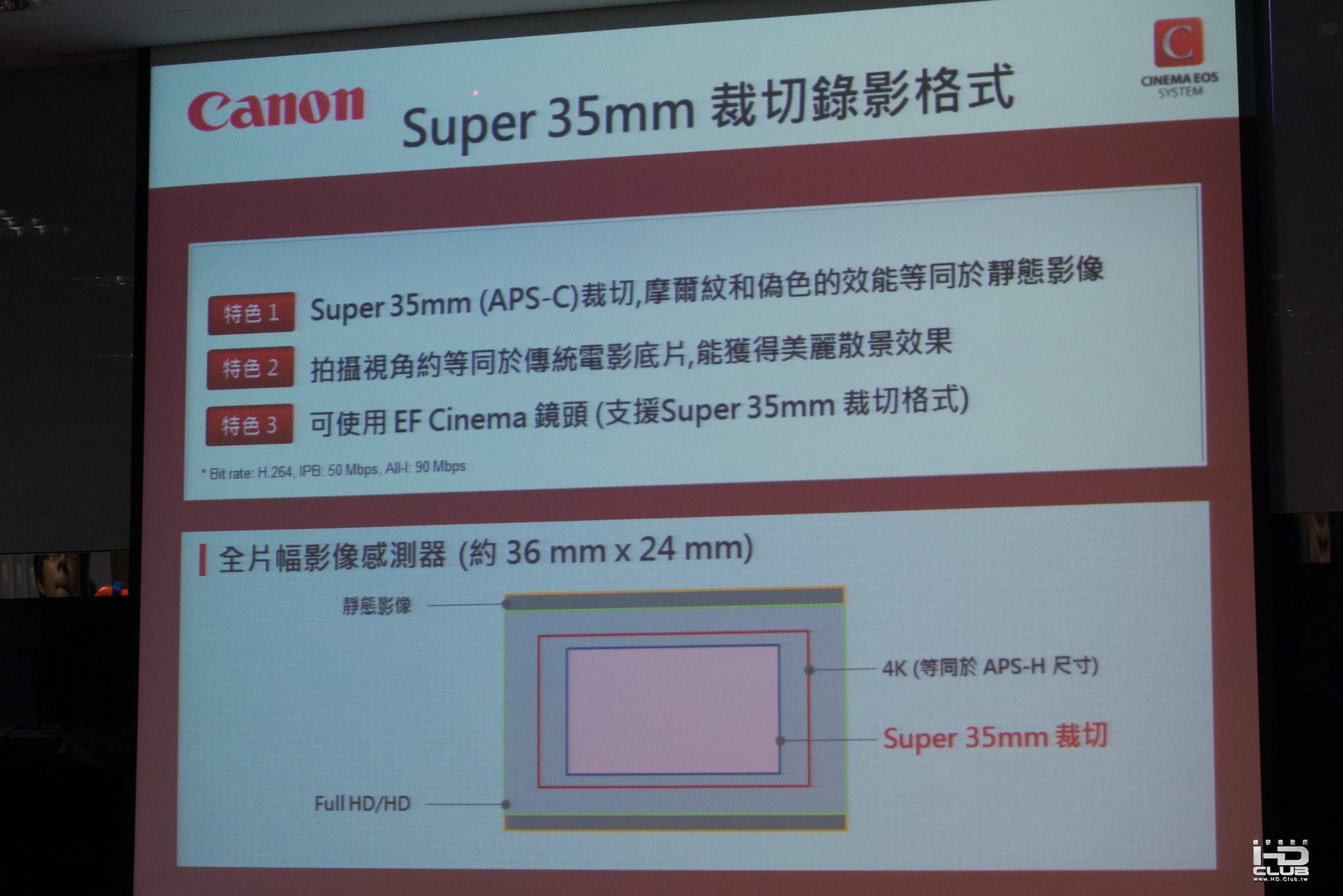

super 35mm(APS-C)的裁切

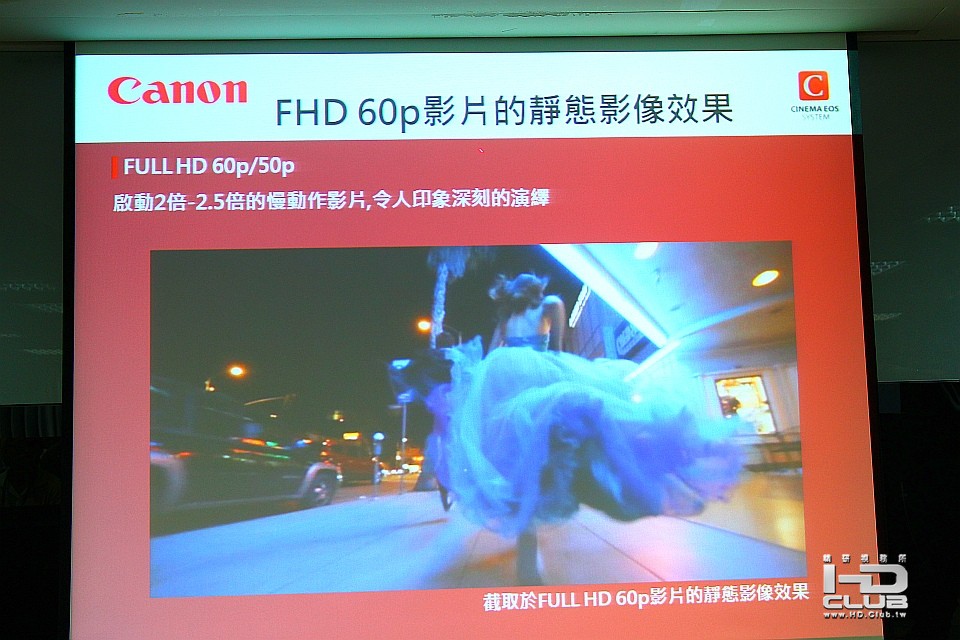

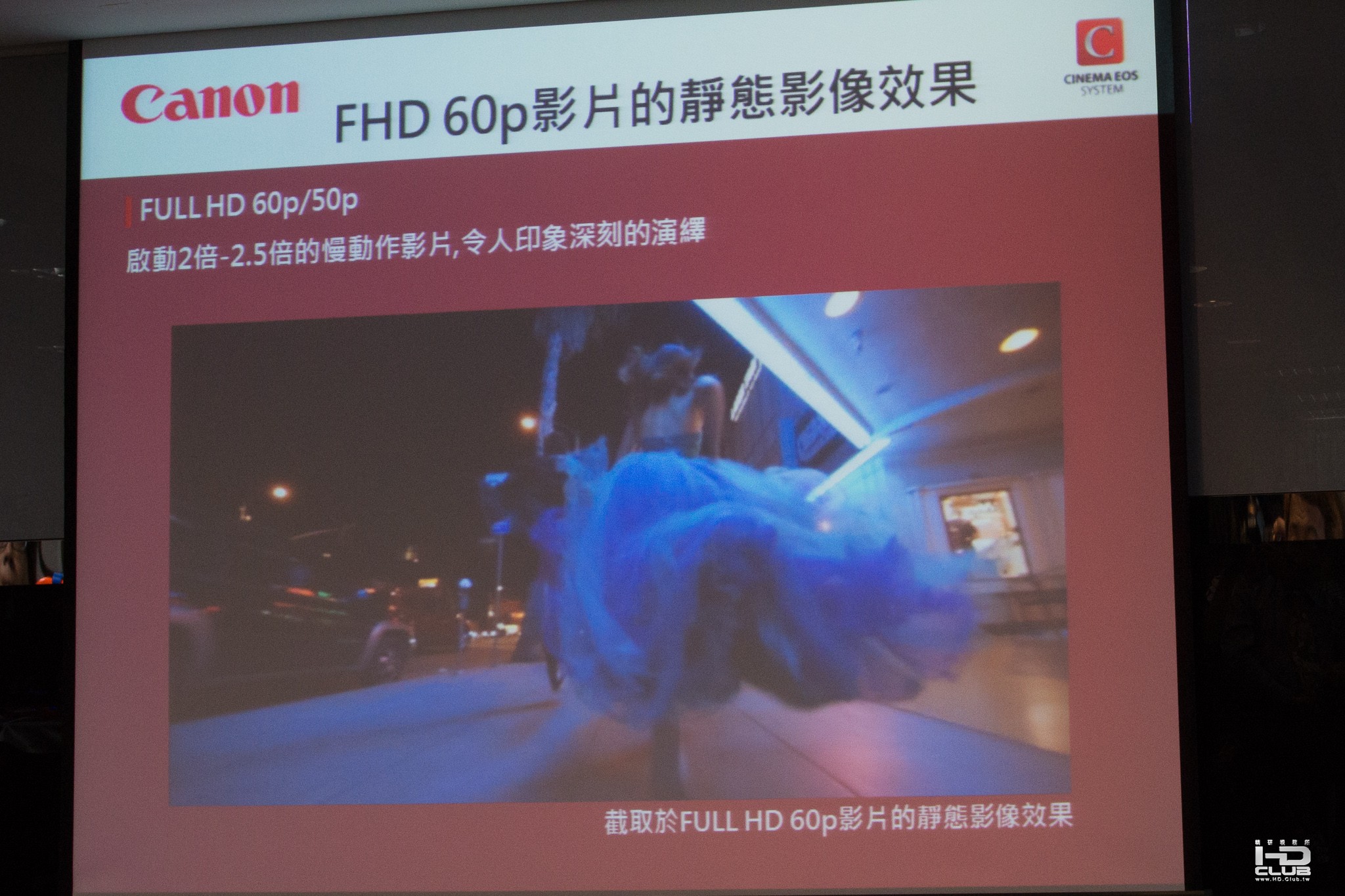

Full HD就可以錄到60fps,也可以恣意的拍攝慢動作。

可使用C500跟C300的log gamma,呈現自然階調

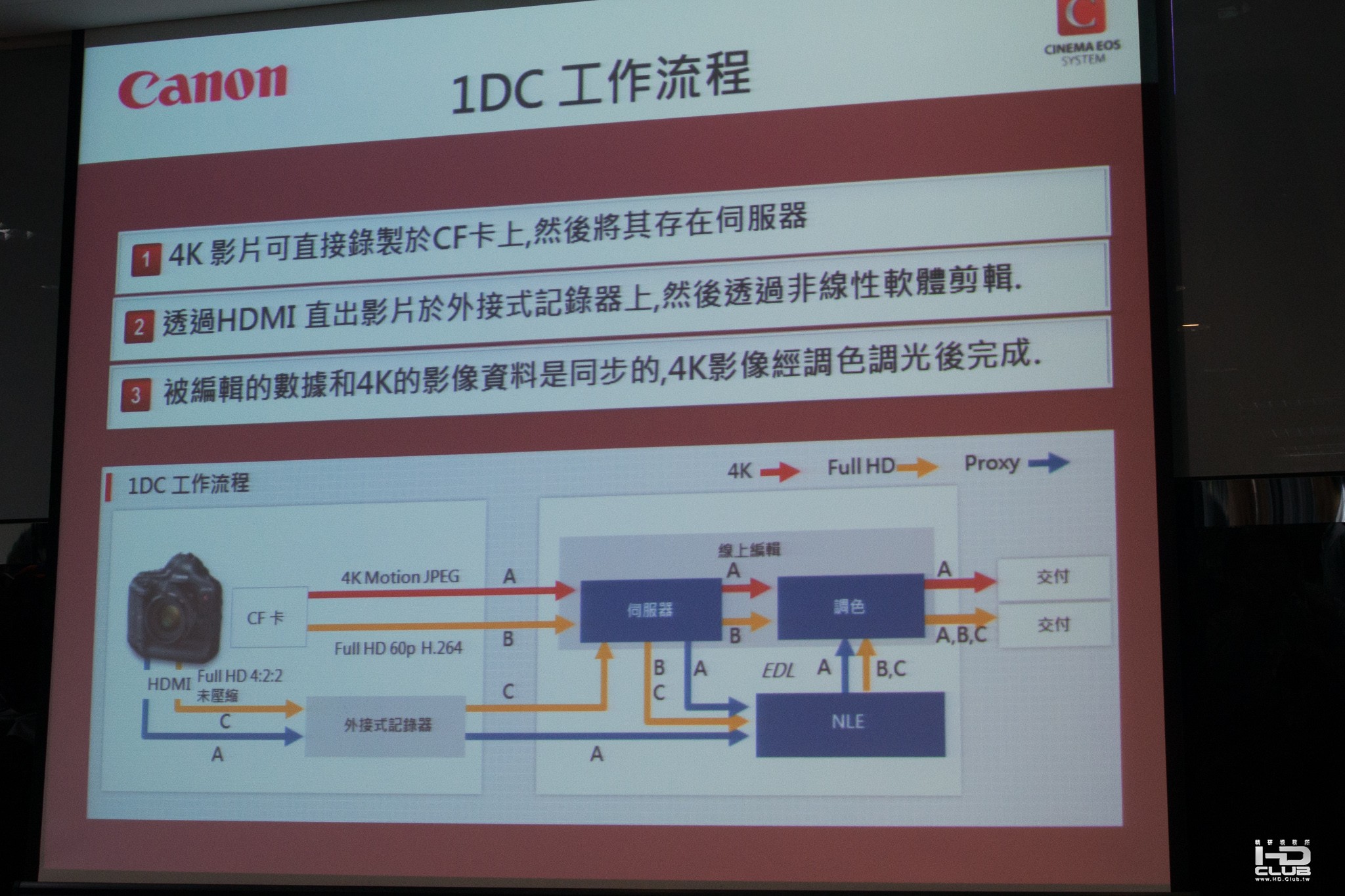

拍攝過程,可透過CF卡或是外接HDMI的方式把影像轉出

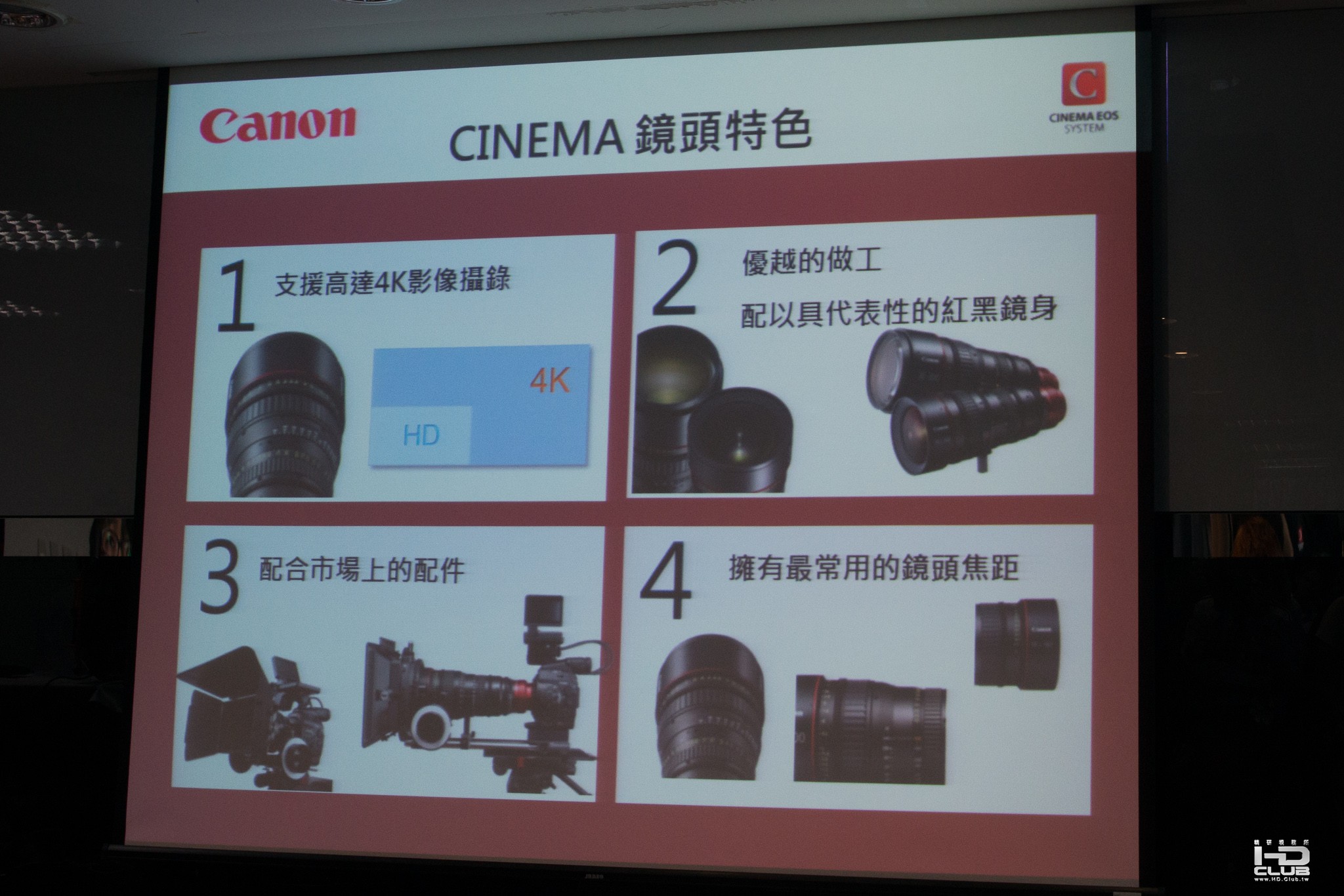

CINEMA鏡頭的特色,每支都是紅黑配色,還有一致的接環尺寸跟調整設定方式

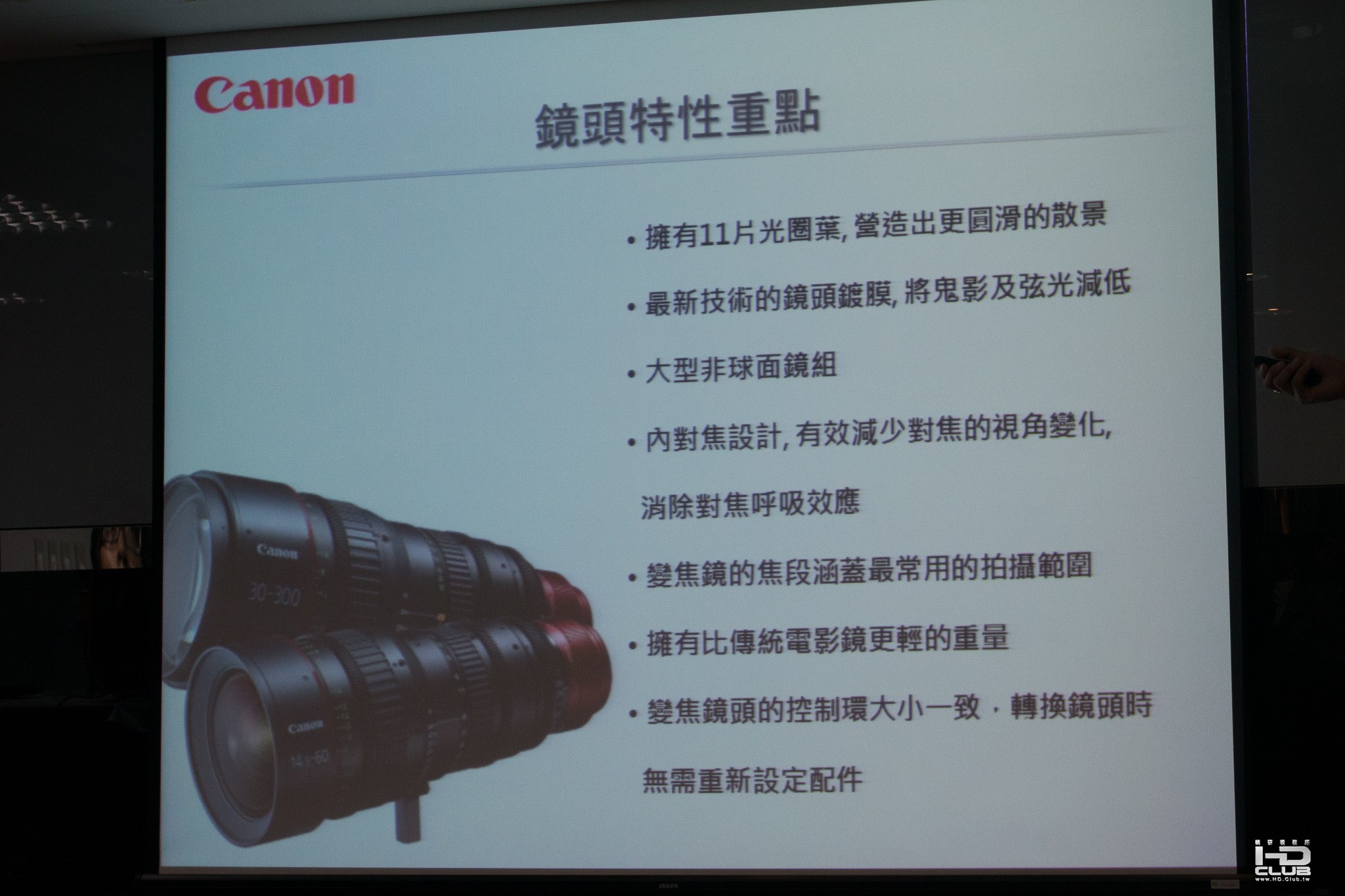

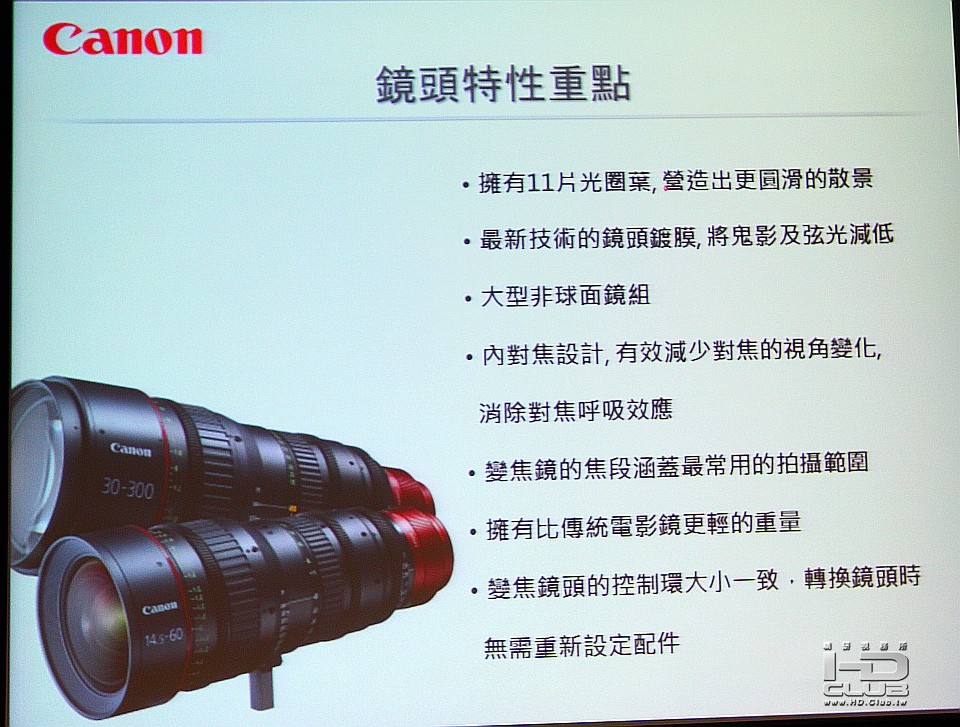

其他特點

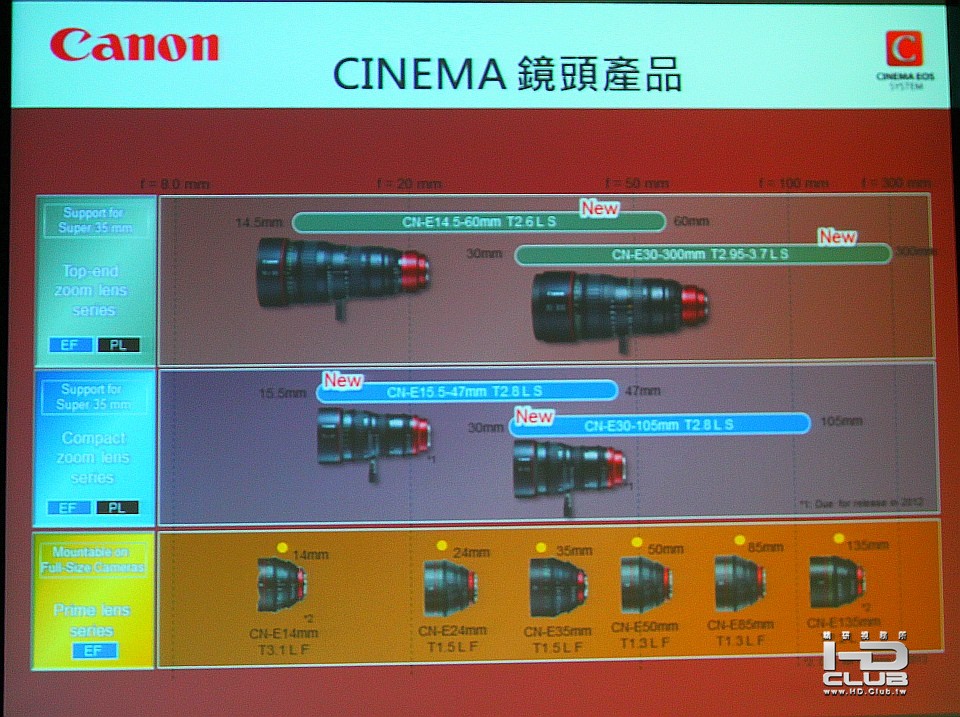

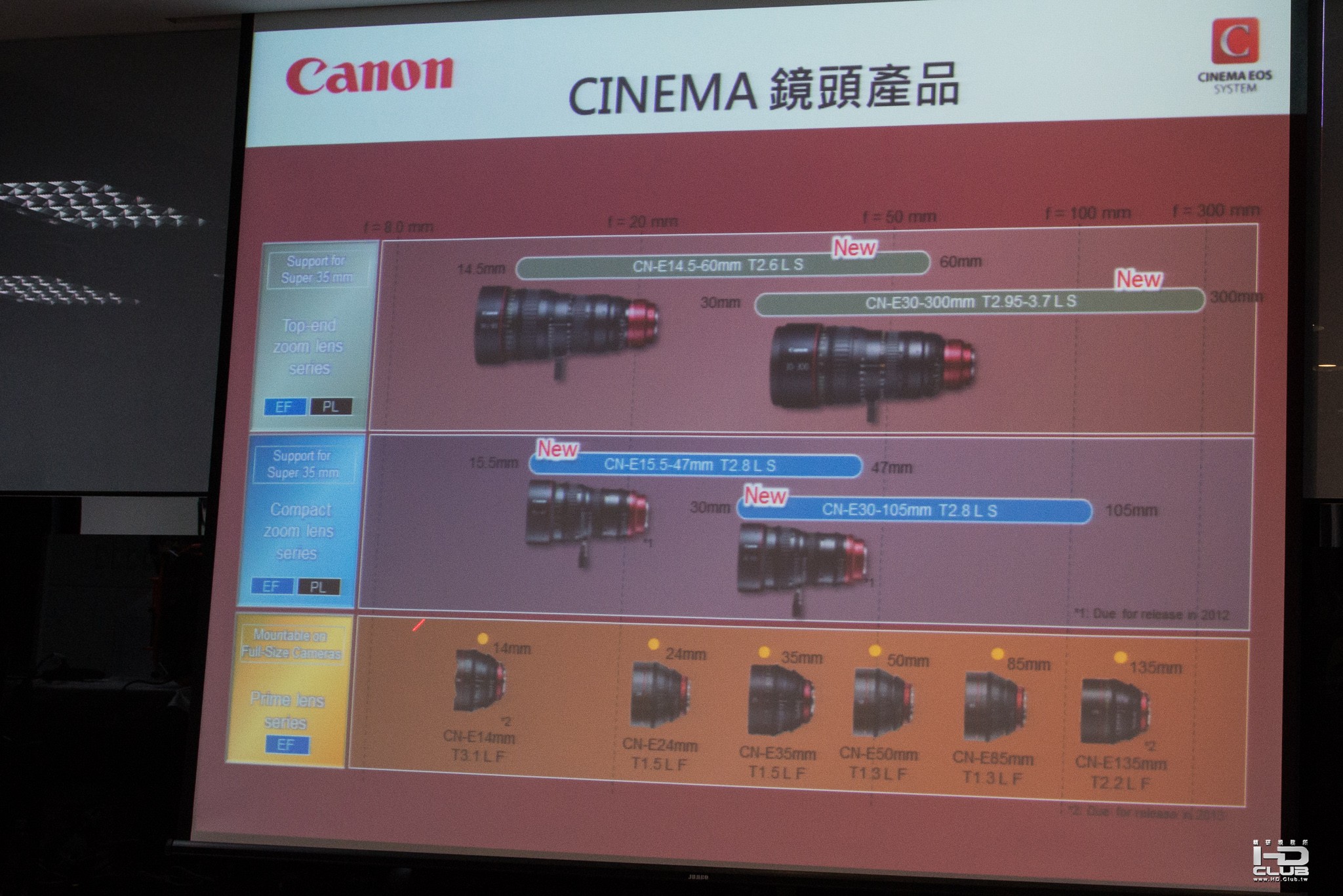

CINEMA鏡頭roadmap,這個要蒐集完,口袋要夠深啊

精準的控制,我還傻傻的以為這個都是自動對焦,哈。

看完Canon介紹還真的很想給他敗下去,但只有一人的我,很難同時拍照又錄影,真想都會啊。
但都想拿到追星的應用上,看來想當台灣最強飯拍還是有很長的路要走。

##HD Club
穿插了休息時間回來後的單元,介紹了家庭組建4k劇院的部份。由廖總編負責

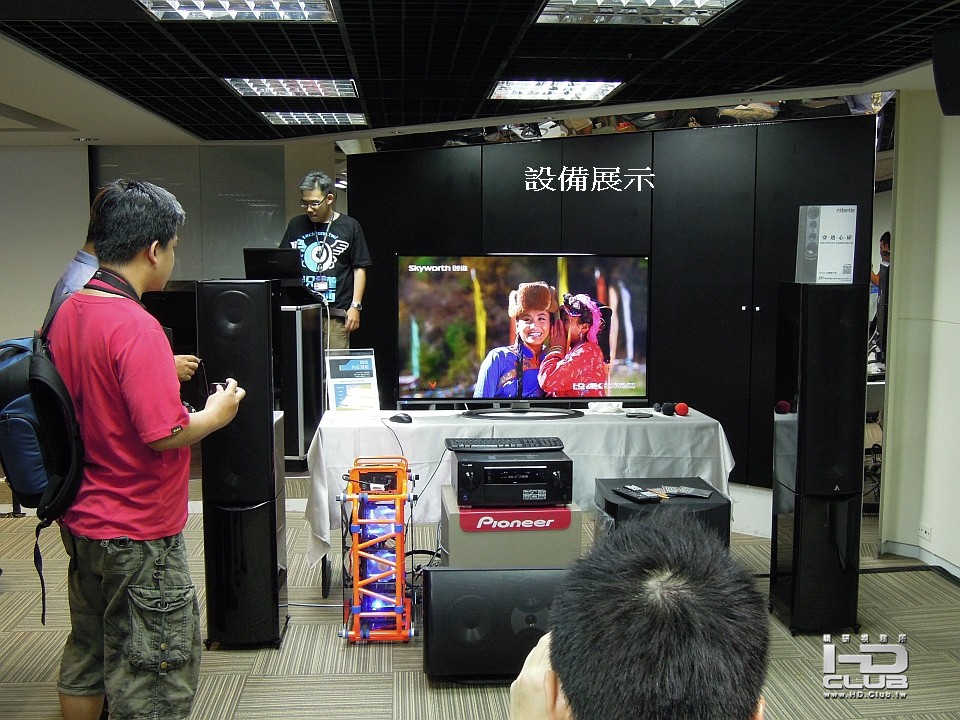

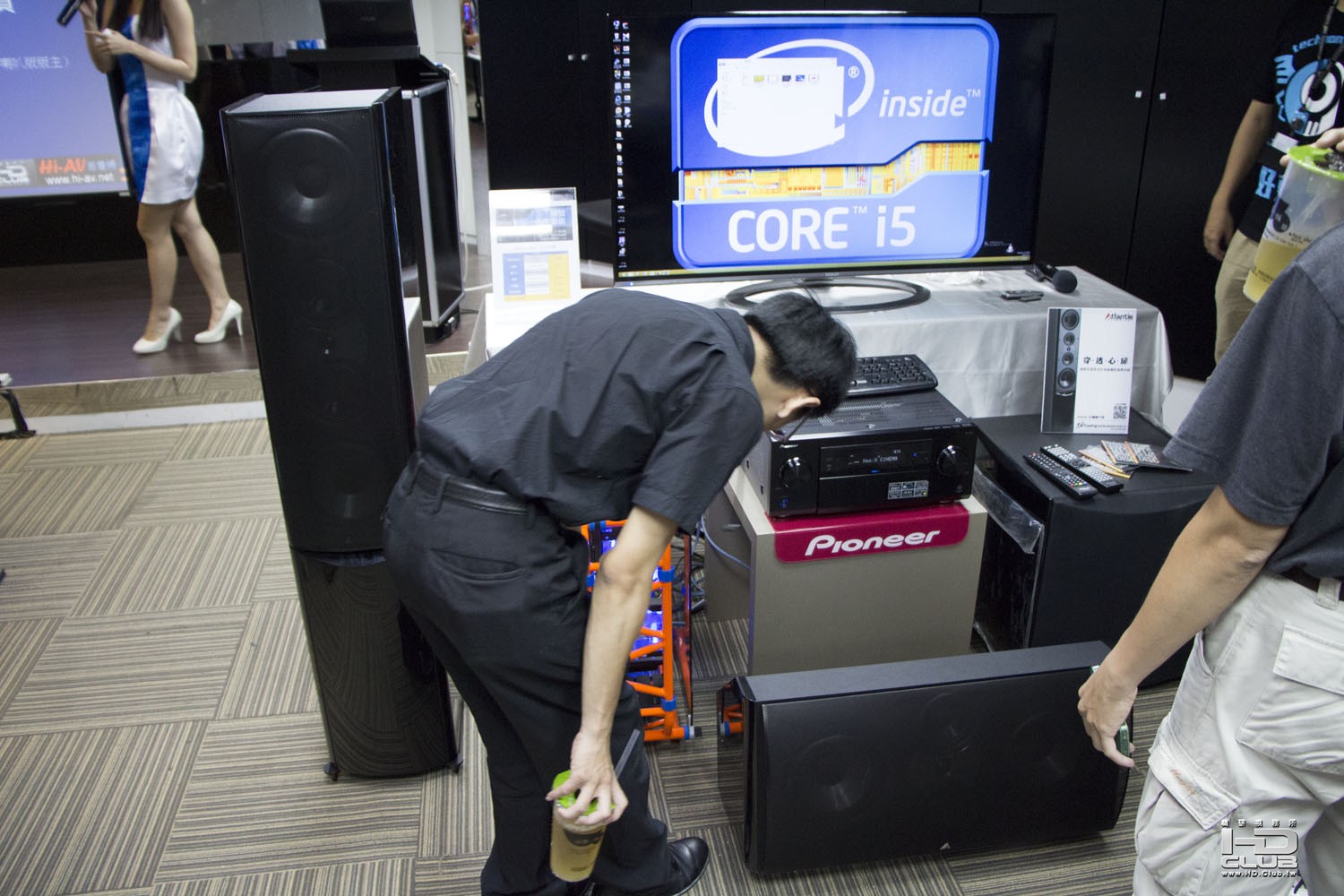

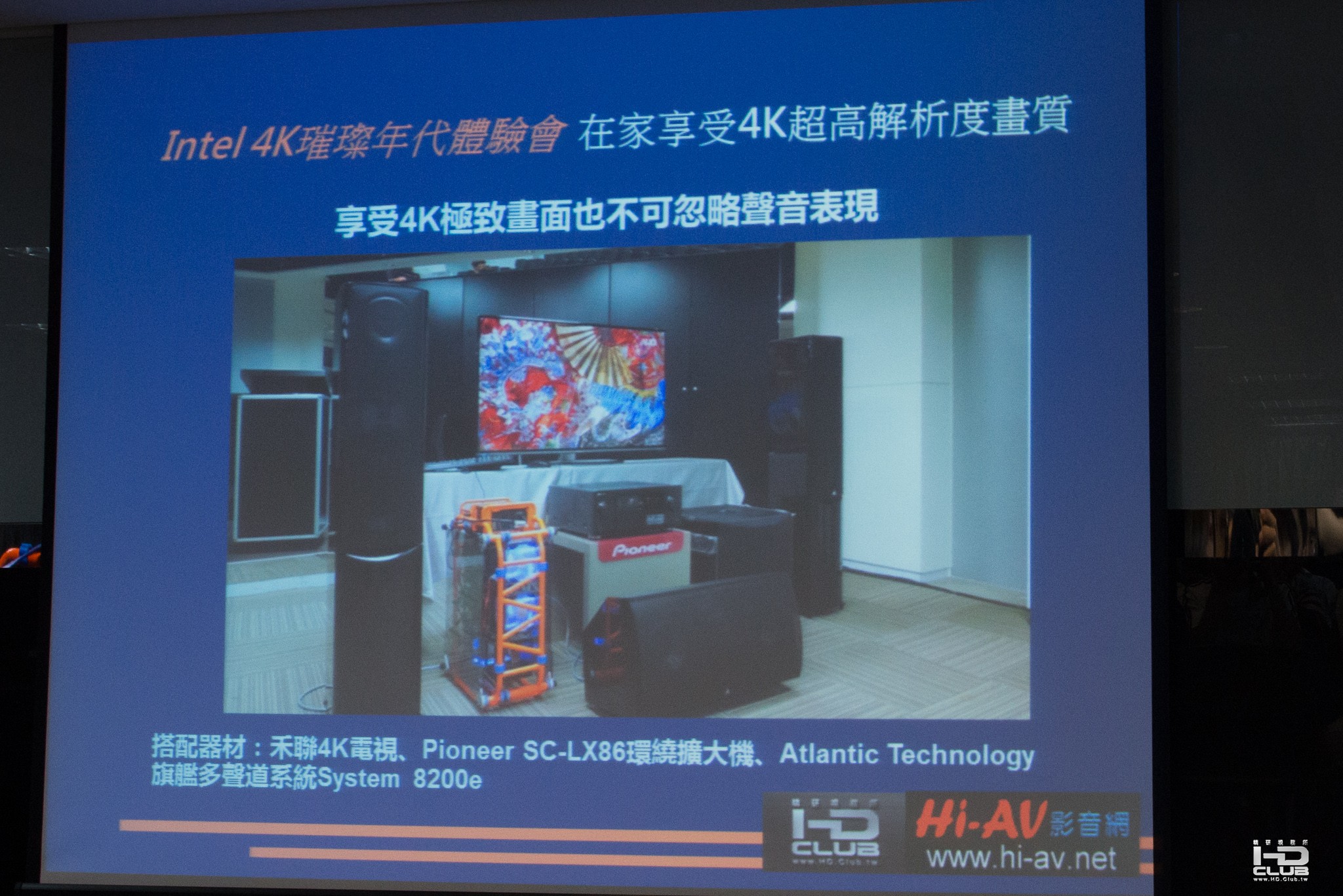

由現場的配備來做介紹,禾聯4k電視,Pioneer環擴,Atlantic 環繞喇叭

由於提升到4k,電視擺設的位置不用距離人過於遙遠,以現場50吋這台大概坐在1.5m前 60度視角即可。我也喜歡靠電視很近,把自己融入電視機裡。

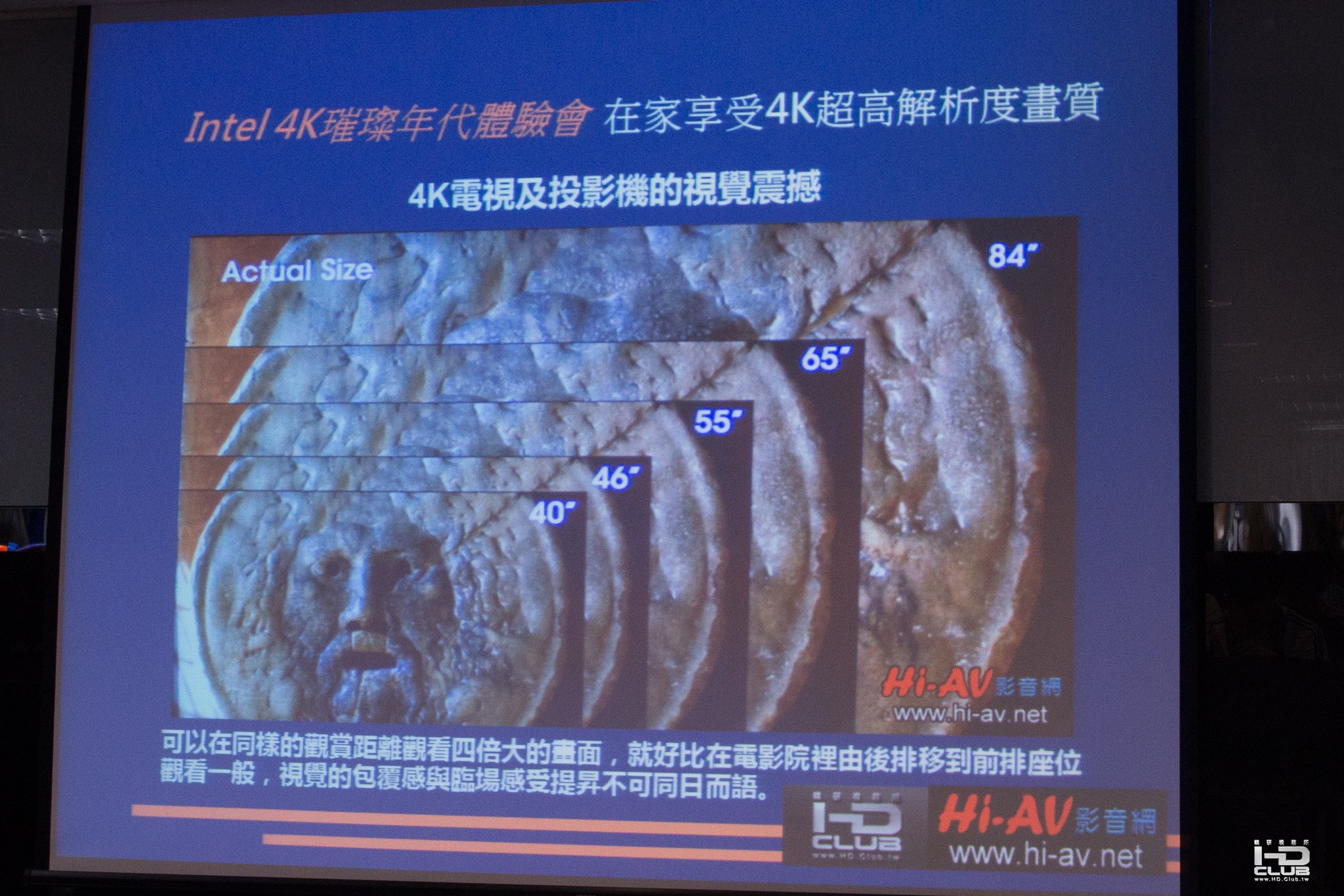

不同尺寸同樣的畫面,就可以明顯看出差異,不過電視真的越看越小,空間夠還是買大一點好。

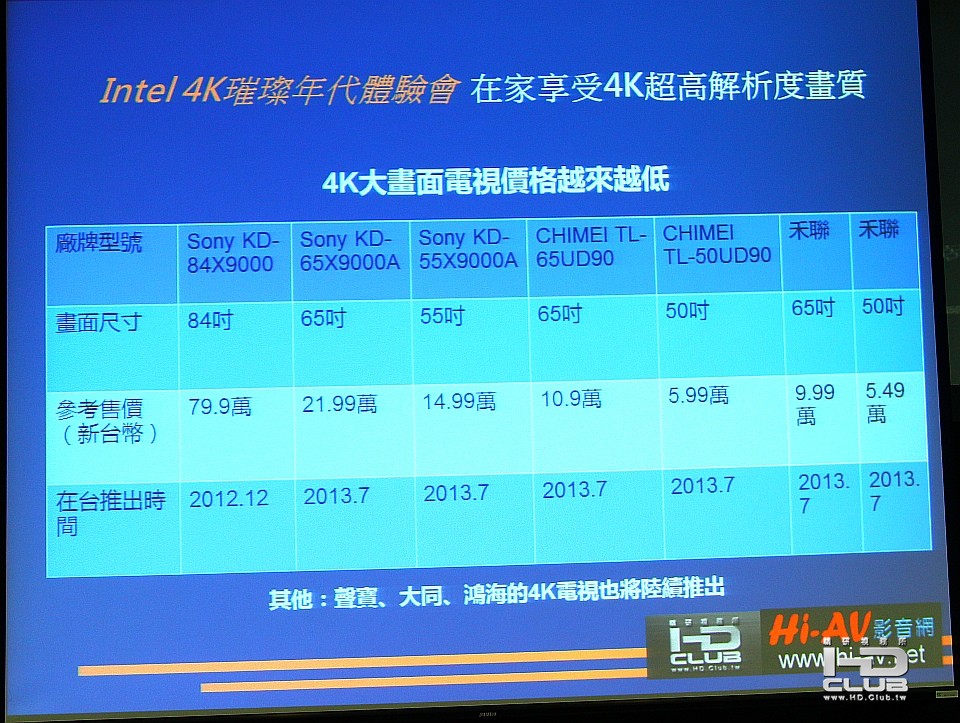

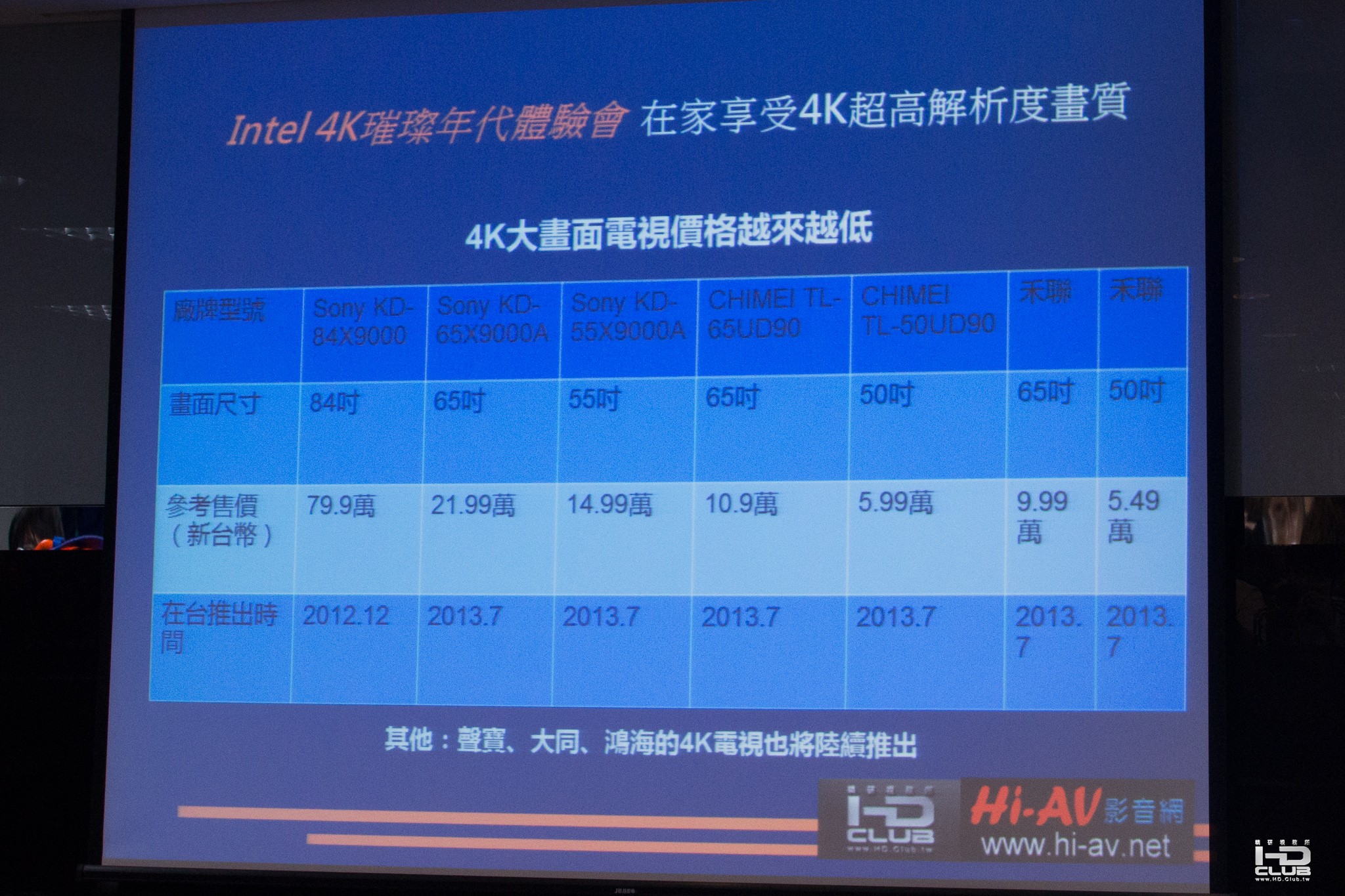

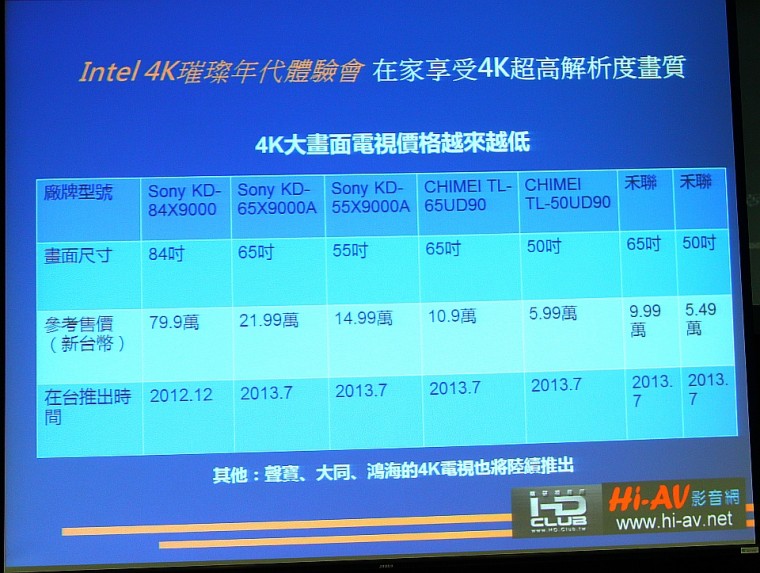

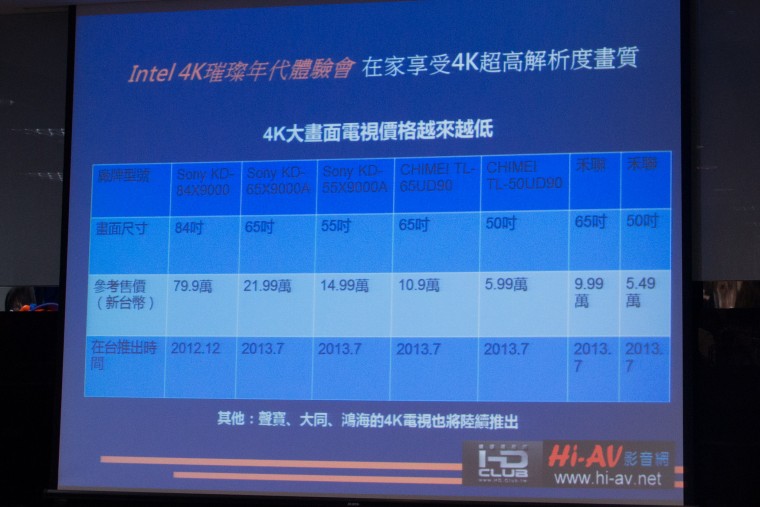

目前已知的4k電視價錢,預算夠可以考慮sony的,不夠就看看禾聯的。之後應該還有華碩跟SHARP的不錯款式出現。期待ing

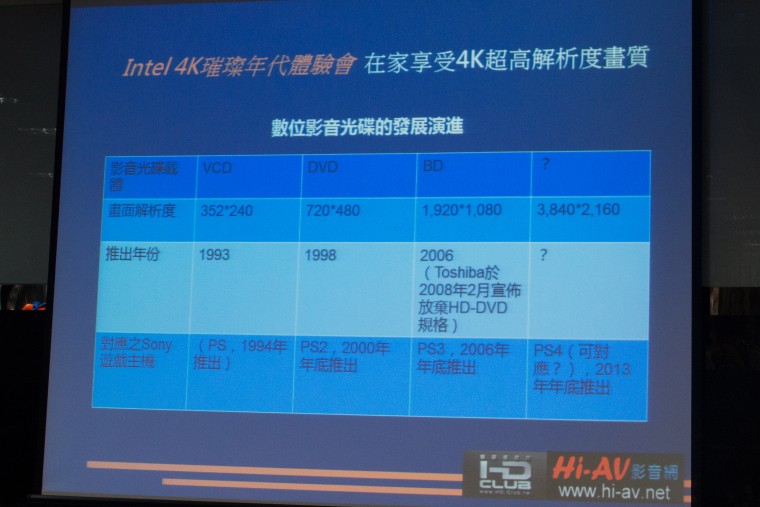

光碟載具的演進,VCD跟DVD在台灣還是流行了好長一陣子,希望現在都跳到全面BD啊。不過之後的4k還不確定其適當的媒體種類,我猜還是BD XL,這樣容量有機會靠著多片數來放下。

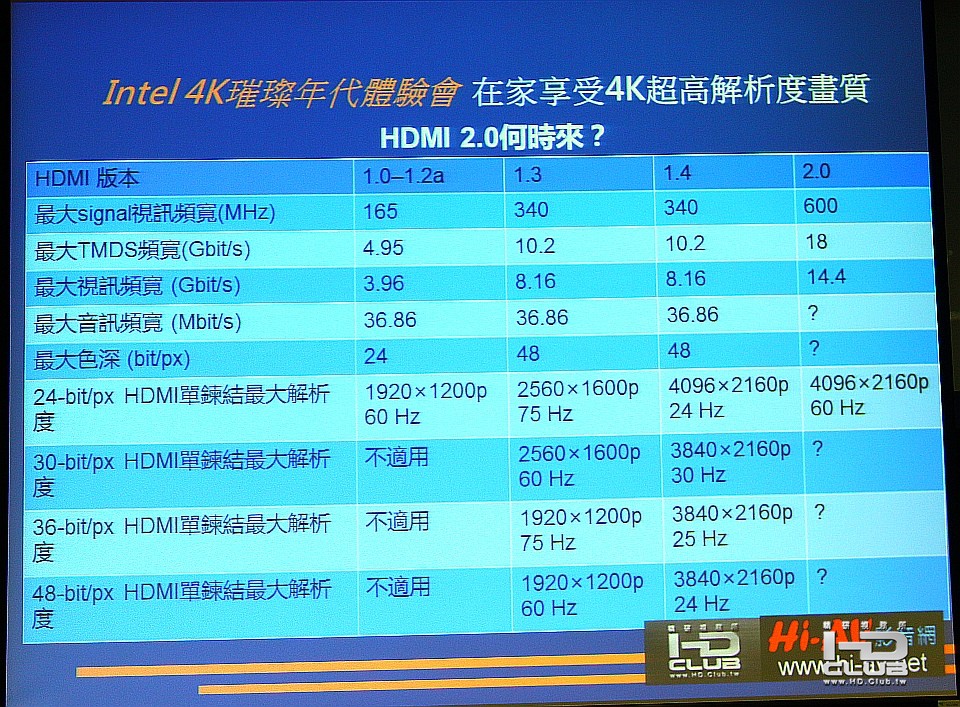

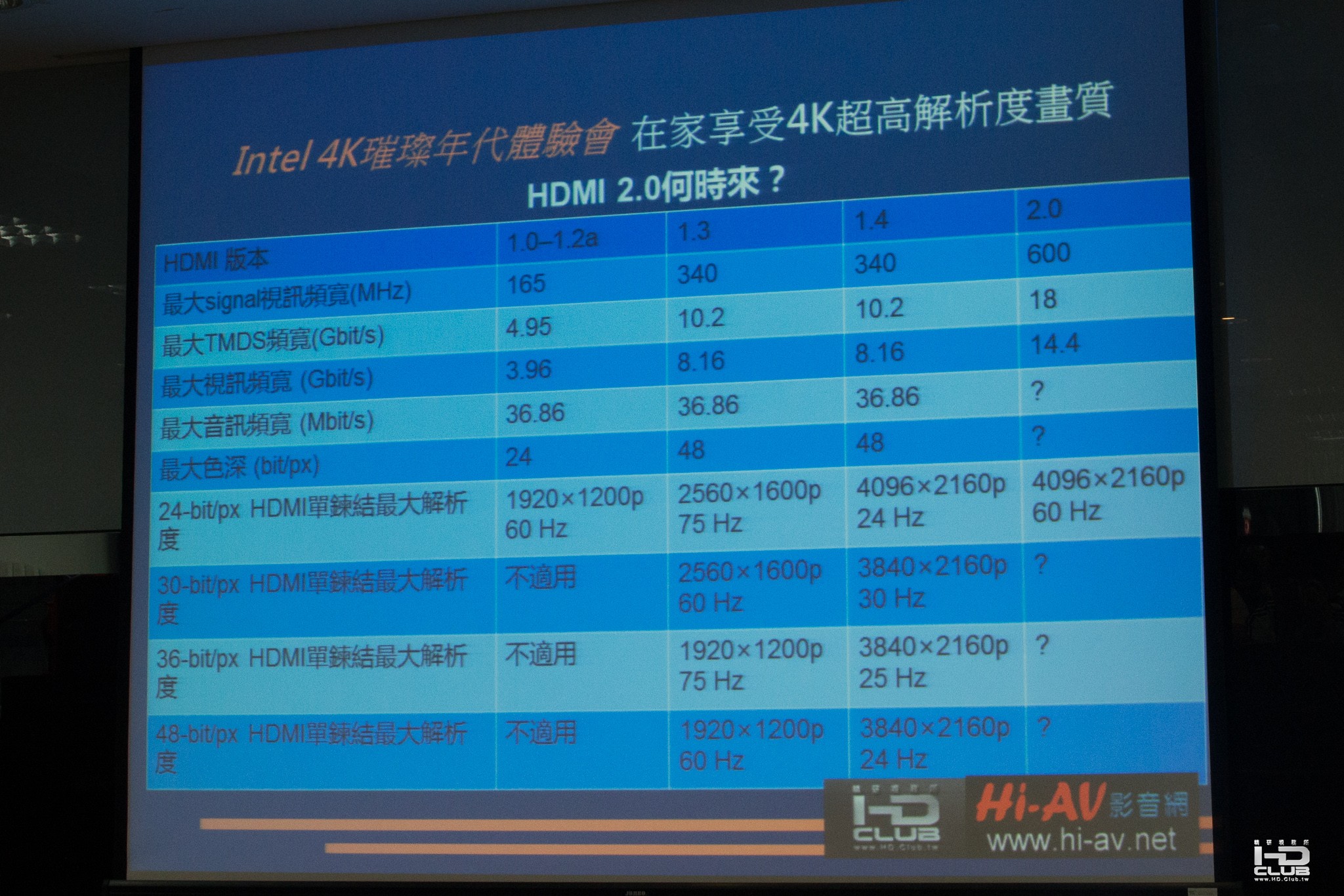

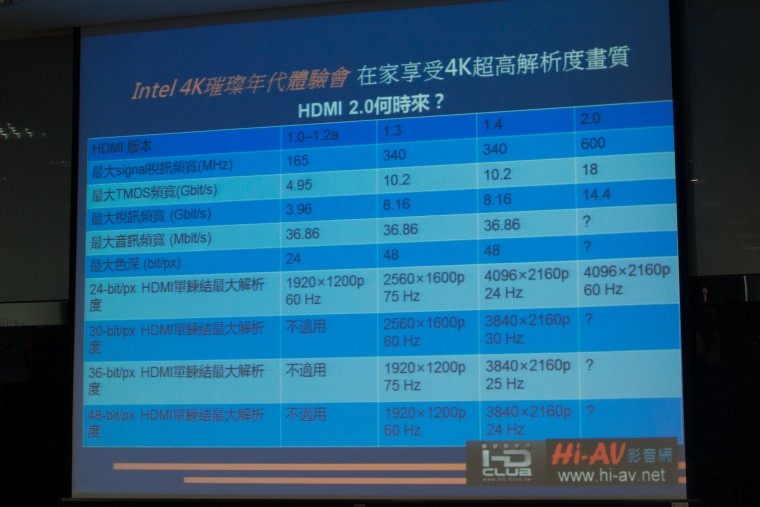

當然HDMI的規範也要提昇,才可以因應足夠的頻寬。期待HDMI 2.0的到來

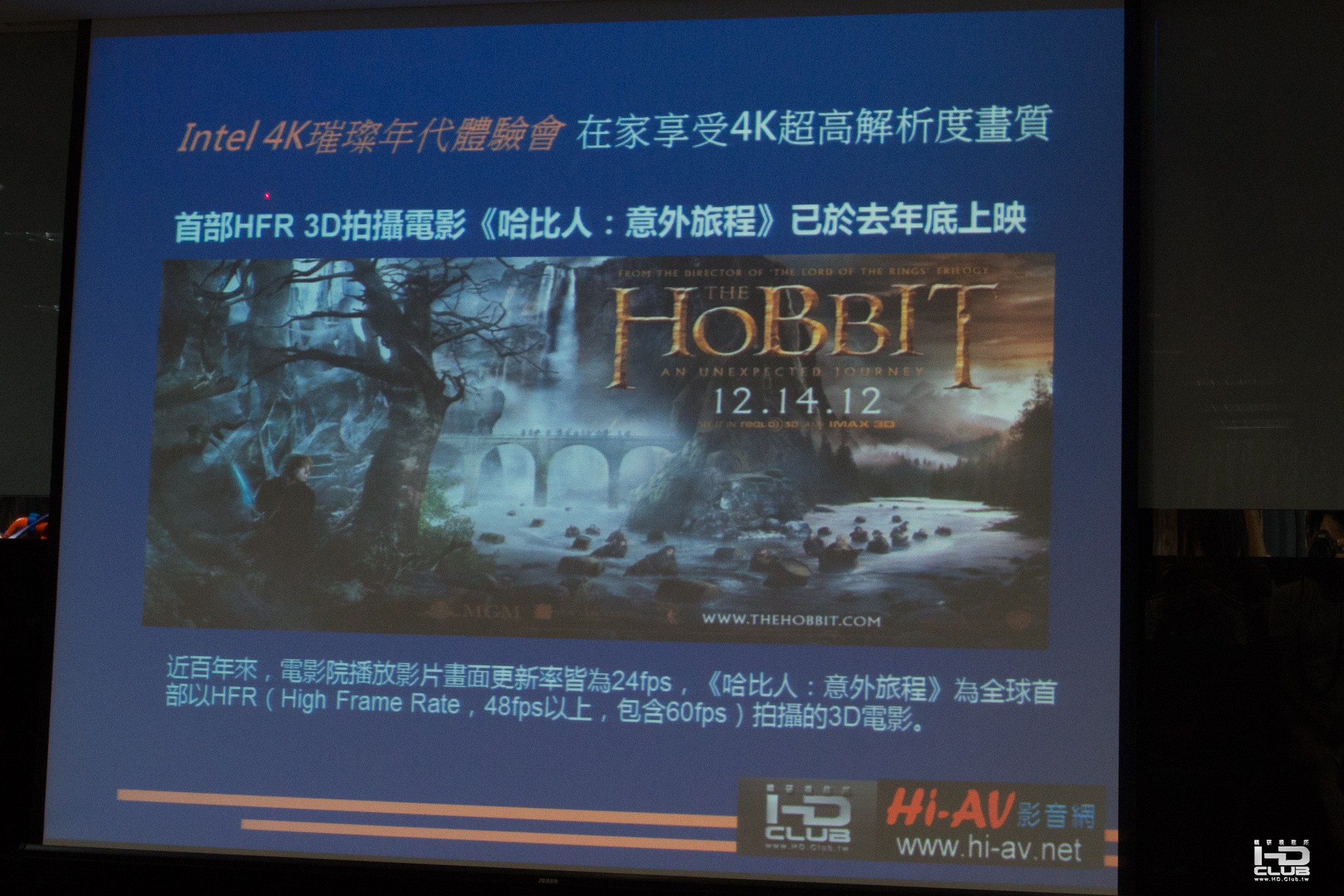

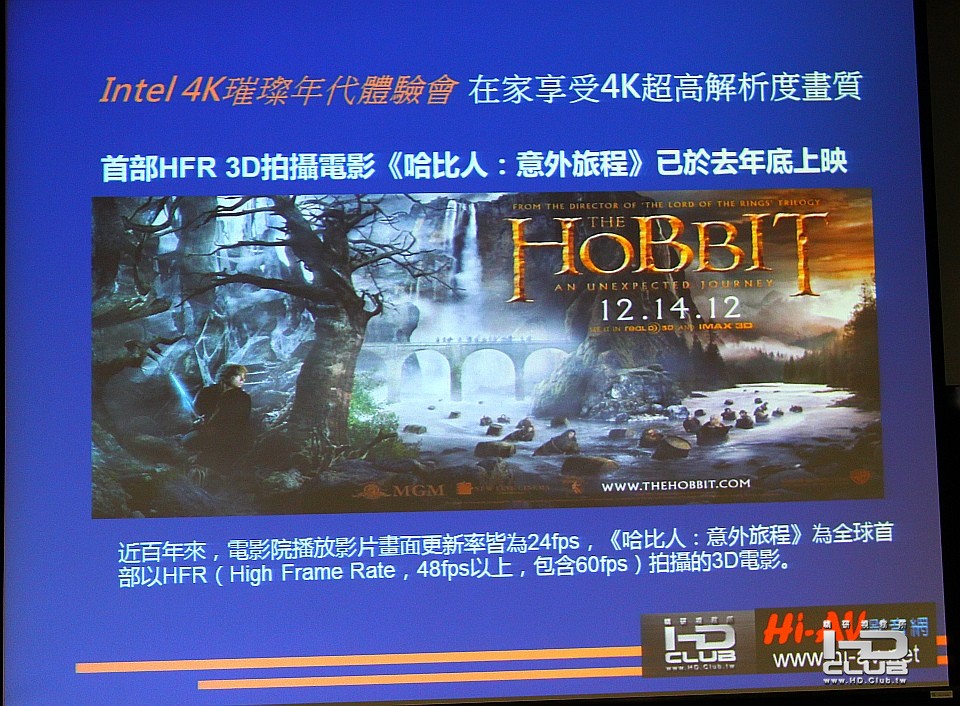

HFR的哈比人,在板橋大遠百初看的時候還有點不適應,不過人眼真是奇妙,不到15分鐘就適應且屌住了。
畫面真的好美啊。

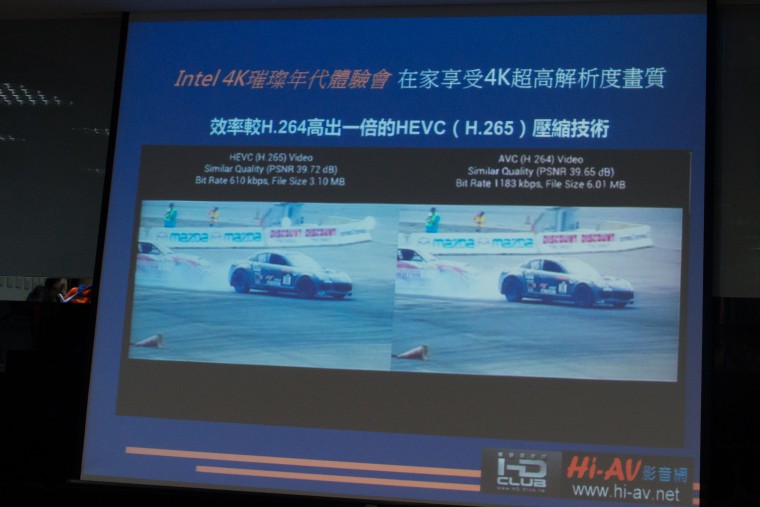

H.265也是很重要的壓縮技術,不然碟片數量就會很驚人了

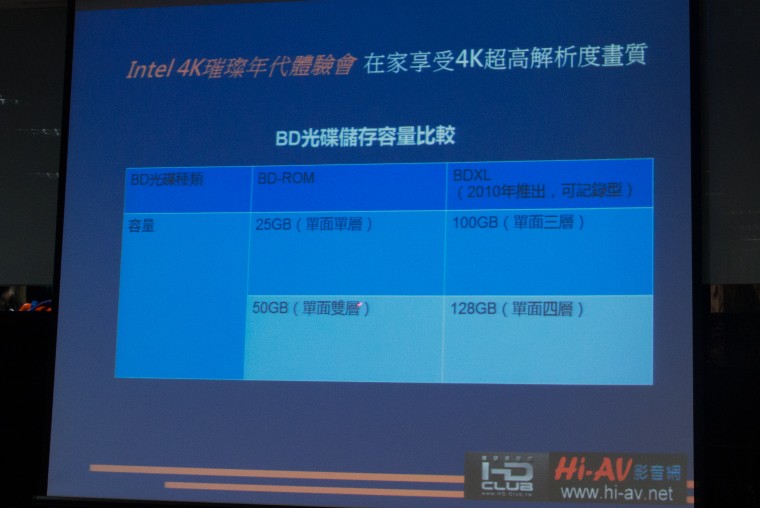

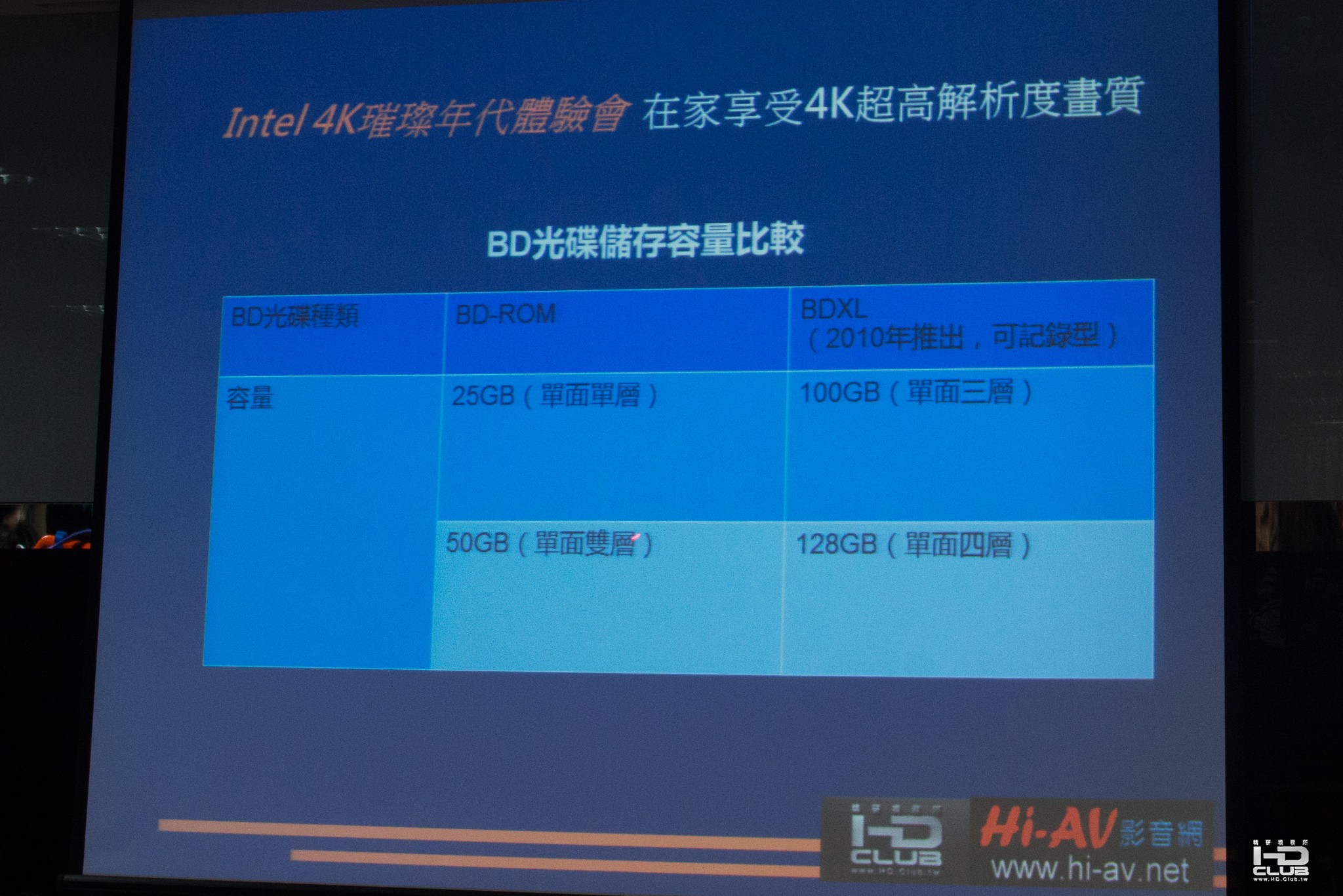

BD的容量差異

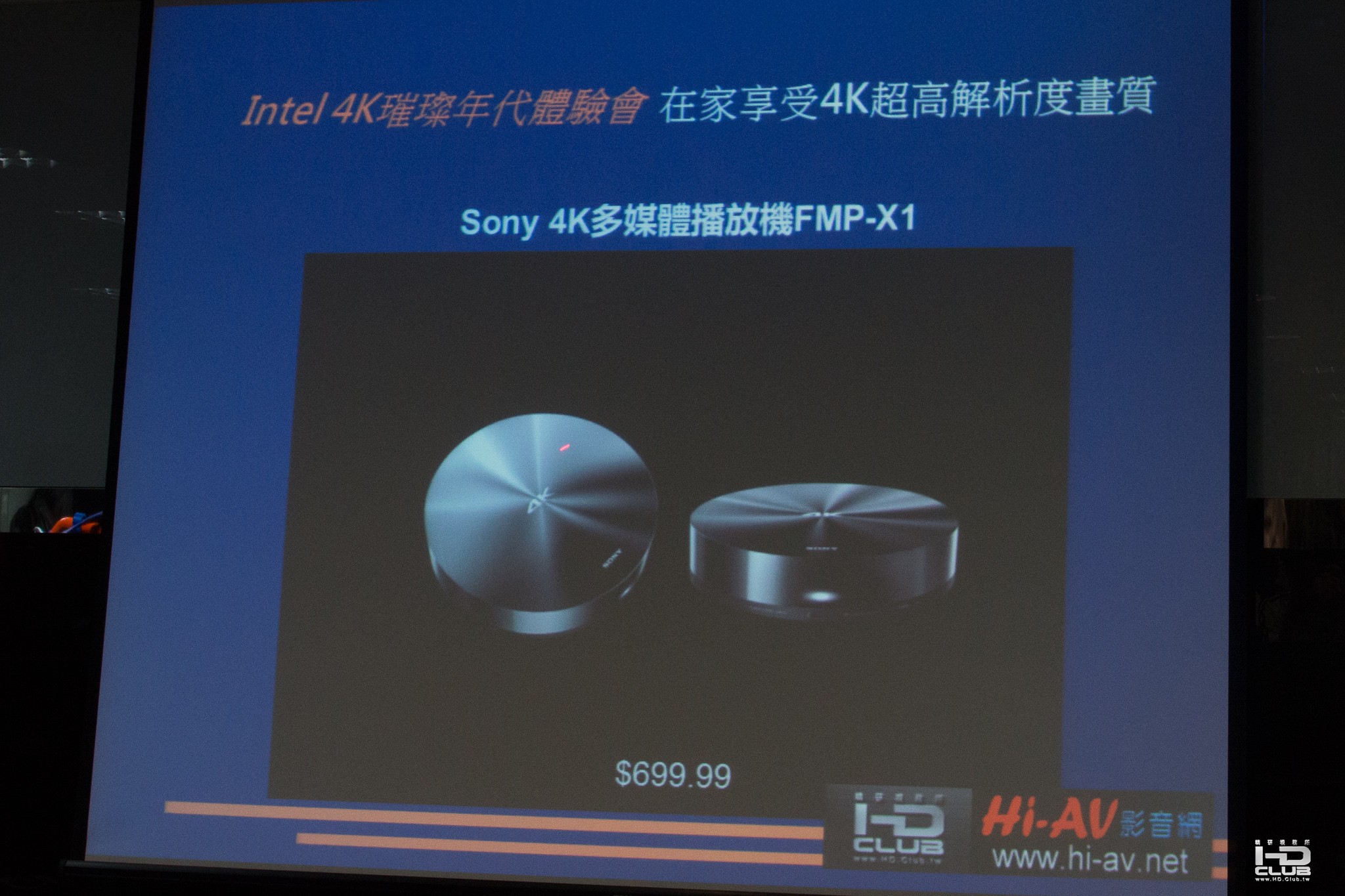

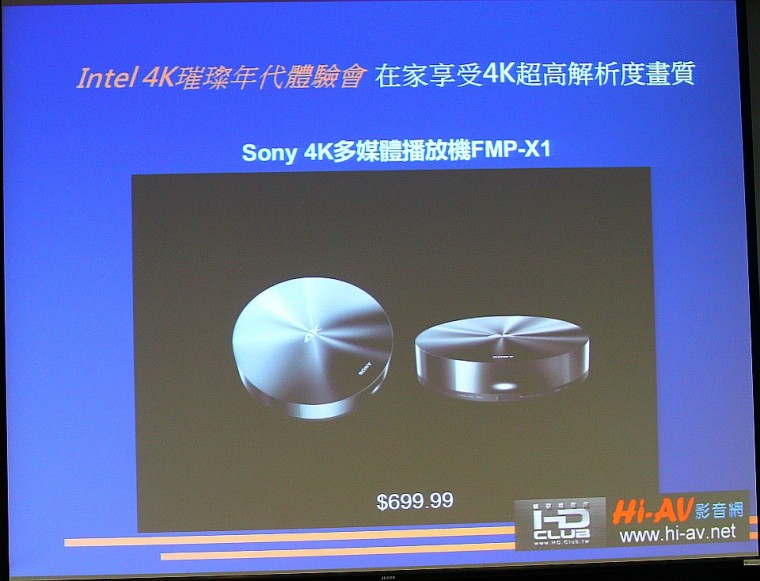

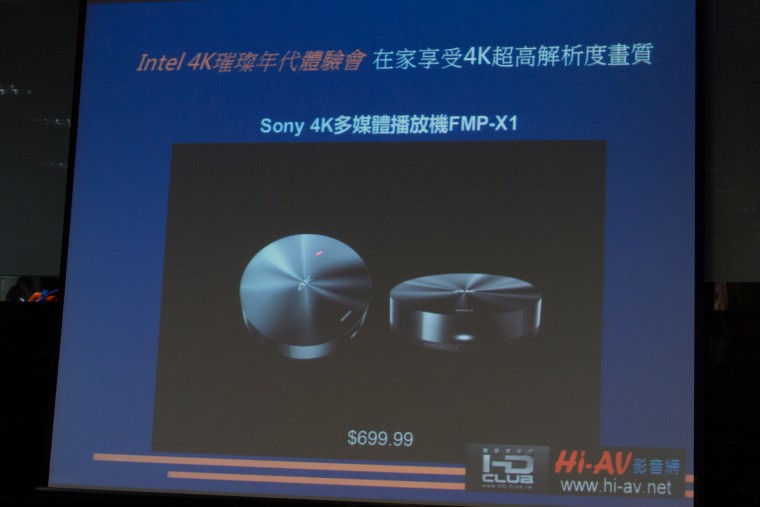

SONY首推的4k播放器,目前也只有他們家從影片,播放器到電視4k一應俱全。

不過我們還有Haswell可以簡單架構家庭4k播放的環境,現在只缺東風,更多的4k影片的出現了。

##後話
參加了解也補齊了許多跟4k有關的資訊,也很感謝HD Club跟Intel及t客邦的合作,希望政府也可以大力推動高畫質的影像,不要再讓爛第四台破壞我們雙眼可見的美麗世界。


評分

參與人數 1名聲 +20 精幣 +20 收起 理由
west + 20 + 20 原創內容

查看全部評分

回覆

使用道具 舉報


發表於 2013-8-7 09:18:09 | 顯示全部樓層
感謝Fred大和詹Sir詳實報導.
讓不克參加的會員們可以領略這場活動.
對於4K有進一步的了解.
謝謝!!
回覆

使用道具 舉報


發表於 2013-8-7 11:51:12 | 顯示全部樓層
感谢Fred,詹Sir,培根,让我们更加了解4K!
回覆

使用道具 舉報


發表於 2013-8-7 18:39:23 | 顯示全部樓層
感謝各位講師跟大大們的分享,所以禾聯比奇美好嗎?雖然很想買SONY但真的負擔不起,哈哈哈。
回覆

使用道具 舉報


發表於 2013-8-9 00:57:30 | 顯示全部樓層
上面已經有各位先進仔細分享了當天的精彩內容,小弟就補充一些個人的感受。

雖然在這次的體驗會聽到了不少新的知識,講師的背景也都十分專業,但是有點不得不抱怨的是使用的場地十分的不恰當。由於參加的人數很多所以座位有點擠是可以接受,但是平面的場地加上沒有高出太多的講台讓稍微後排一點的人很難看到前面的投影和電視播映的內容,講台旁邊還擺的電視甚至還遮了一部份的投影,實在很看的很辛苦,誠摯的希望下次場地規劃再好一些。

女主持人開場。她的出場機會還滿少的,所以在頒獎的時候很努力的在旁邊哼歌配樂:">

對左半邊的人來說擋超大的電視

T客邦的人員忍不住在講到一半的時候把螢幕抬下桌

中場休息:

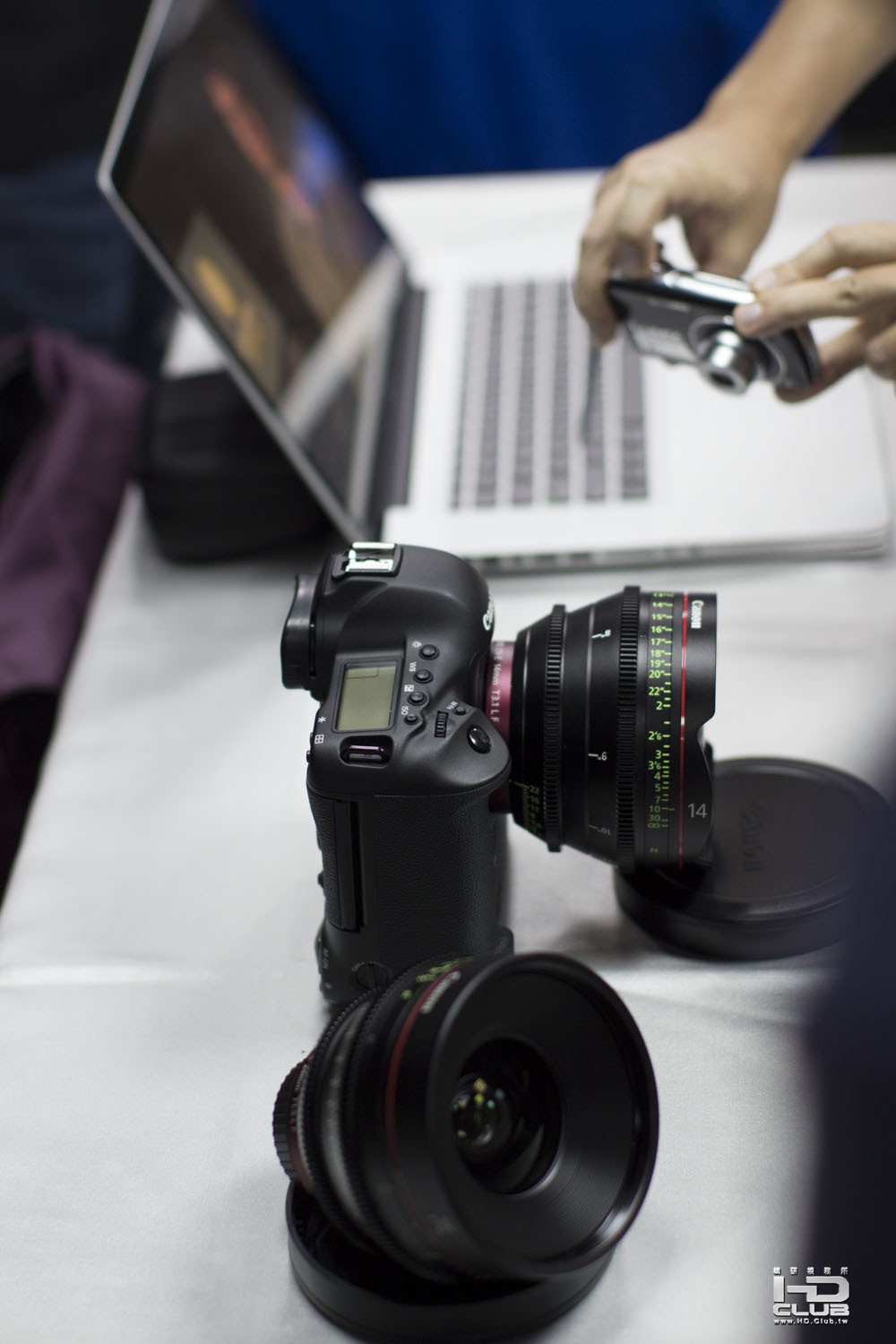

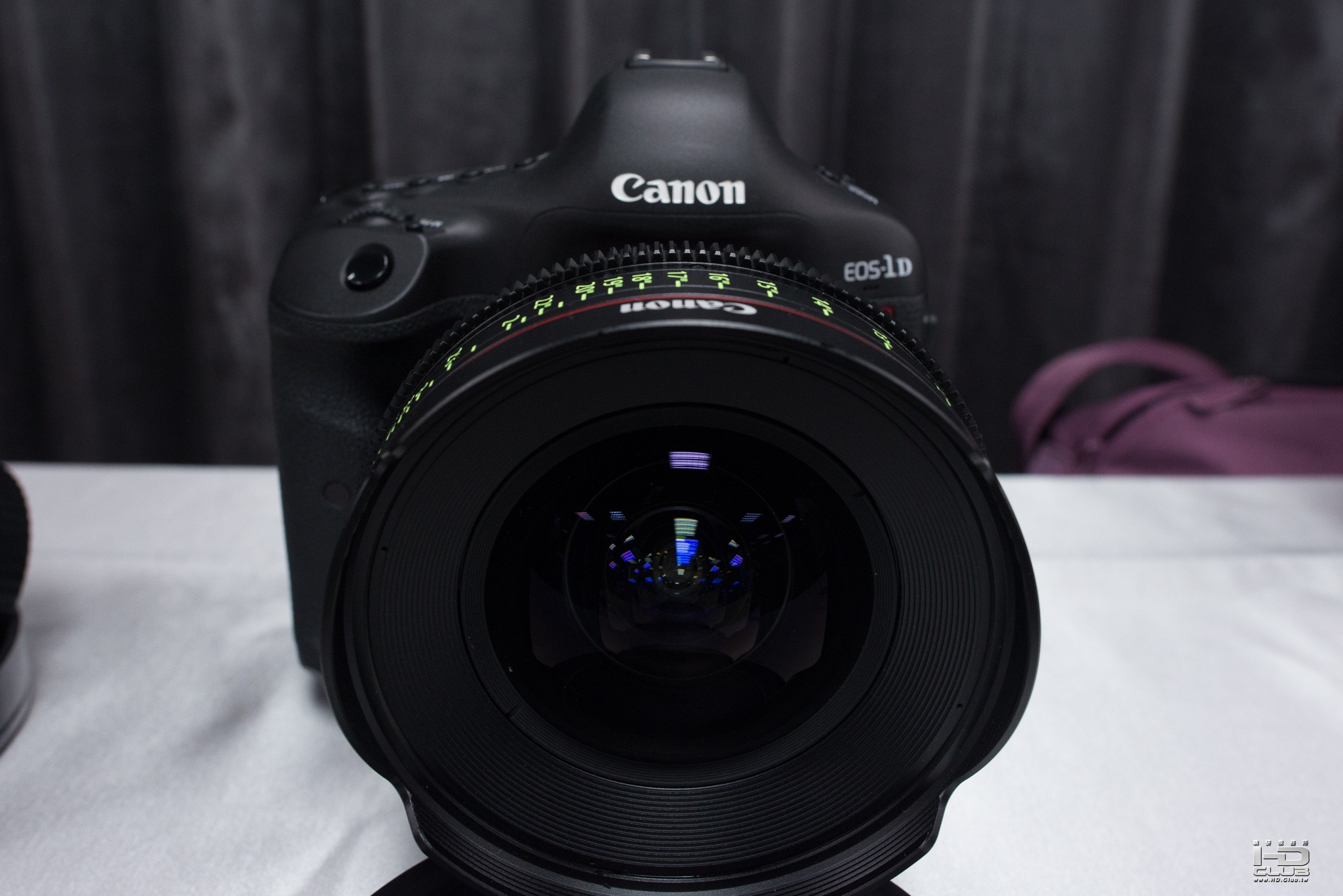

用C家單眼的人可以當場接電影鏡頭起來用看看,這張是用650D+CN-E24mm T1.5 L F,效果嘛...鏡頭10分之1實力都沒發揮出來吧....專業的東西果然需要專家才才能展現實力

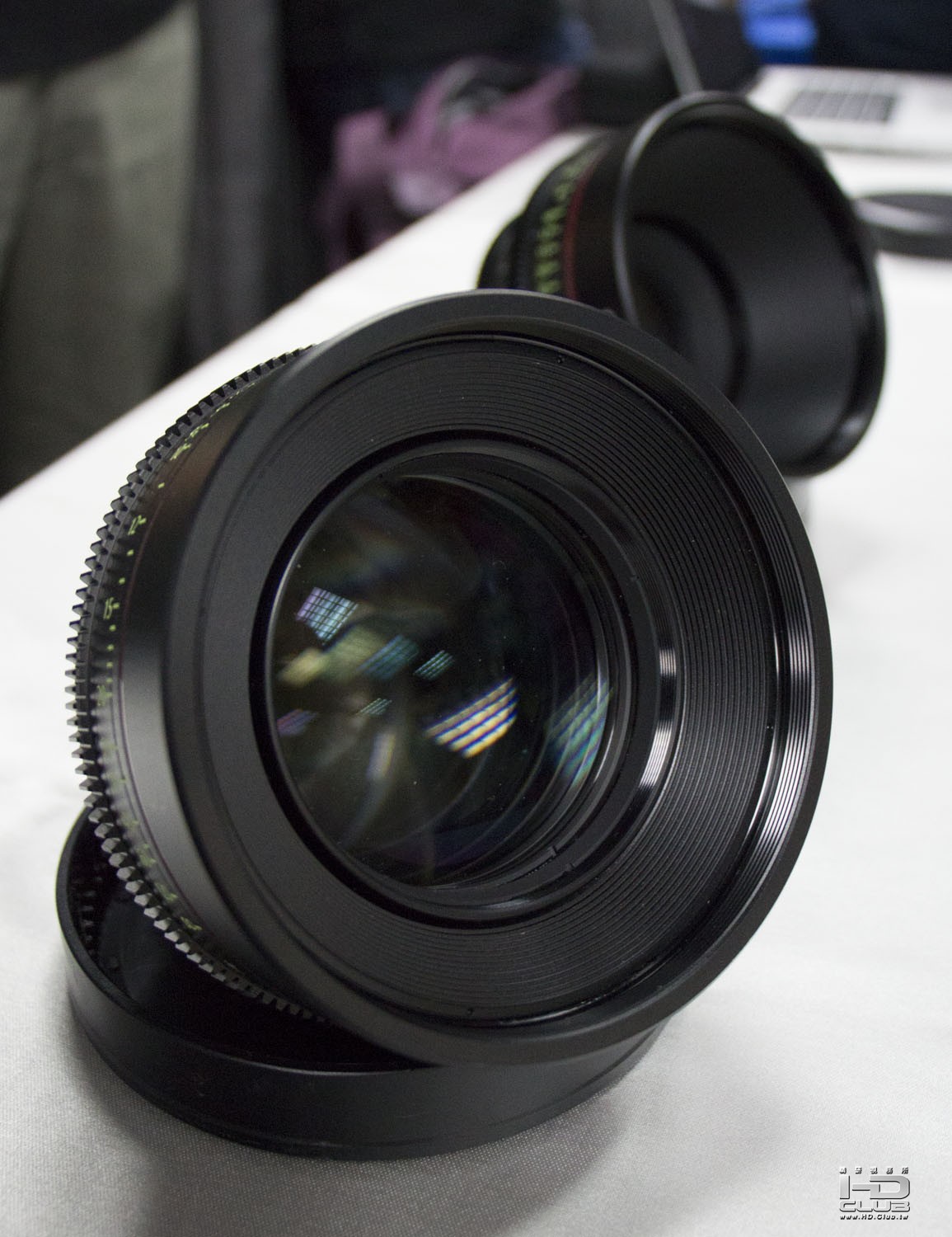

好大的口徑阿~這幾顆都是全手動鏡頭,轉環凹凸十分明顯,很好轉動,重量感十足

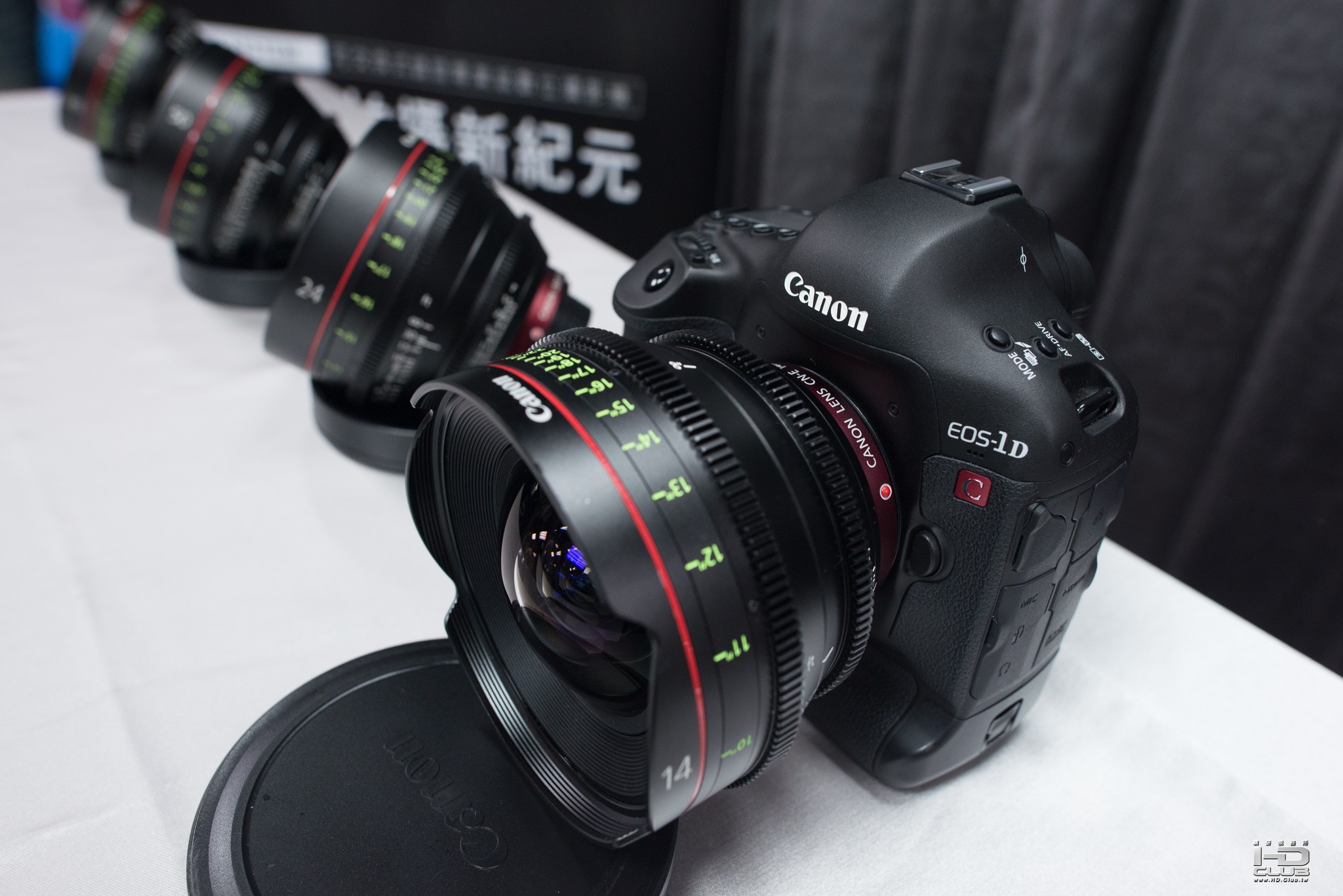

大尺寸的電影鏡頭裝在1D上才比較平衡,綠色顏料尺標是在光線微弱時易於辨認。這張是用650D+CN-E50mm T1.3 L F

INTEL有帶來自己的4K示範片,不曉得在哪裡可以下載測試的說。

家庭劇院幾乎沒有被提到到多少,滿可惜的

廖前輩的講說生動易懂,深入淺出,相當值得一聽。

最後的Q&A有點變成原型研發CEO的報料大會,你有看到INTEL的代表在瞪你嗎XD

總而言之,和以往HD.Club活動比起來,這次與其說是體驗會,不如說是SEMINAR。

評分

參與人數 1名聲 +20 精幣 +20 收起 理由
west + 20 + 20 原創內容

查看全部評分
