人生首套家庭劇院 空間規劃+過程

omgmin

本身已是精研長期會員，過去總是分享自己拍攝的影片，第一次於劇院版分享文章
租屋時總是想要一套劇院能好好享受，也因為有了起家厝，夢想得以實現，規劃客廳兼視聽空間予以使用

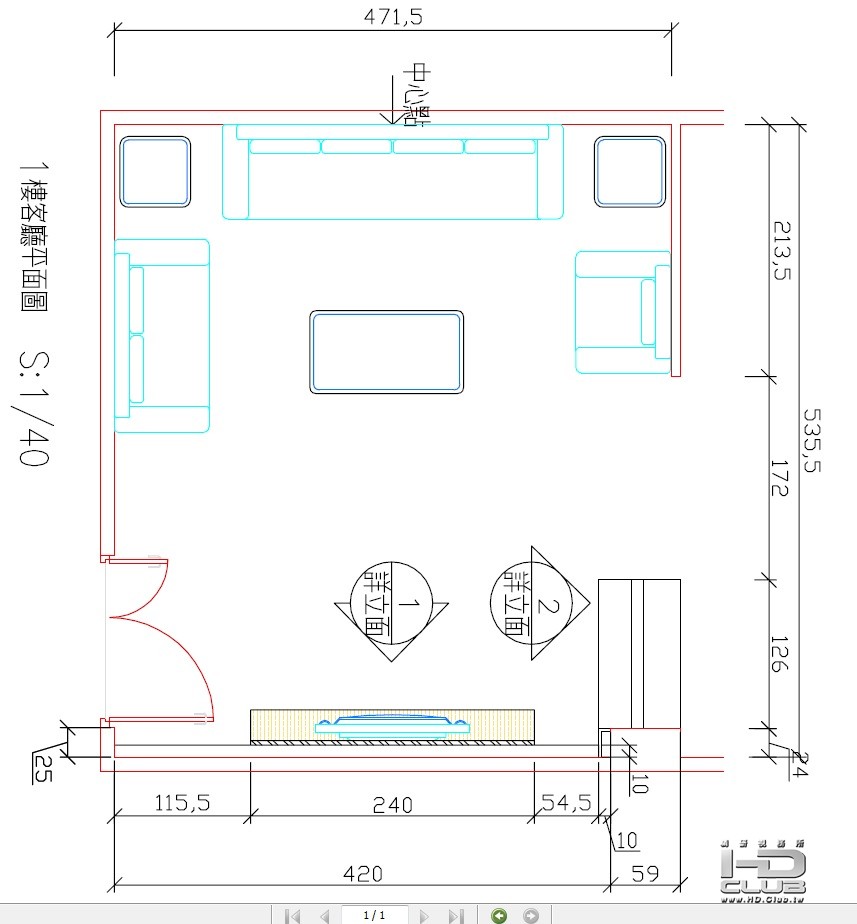

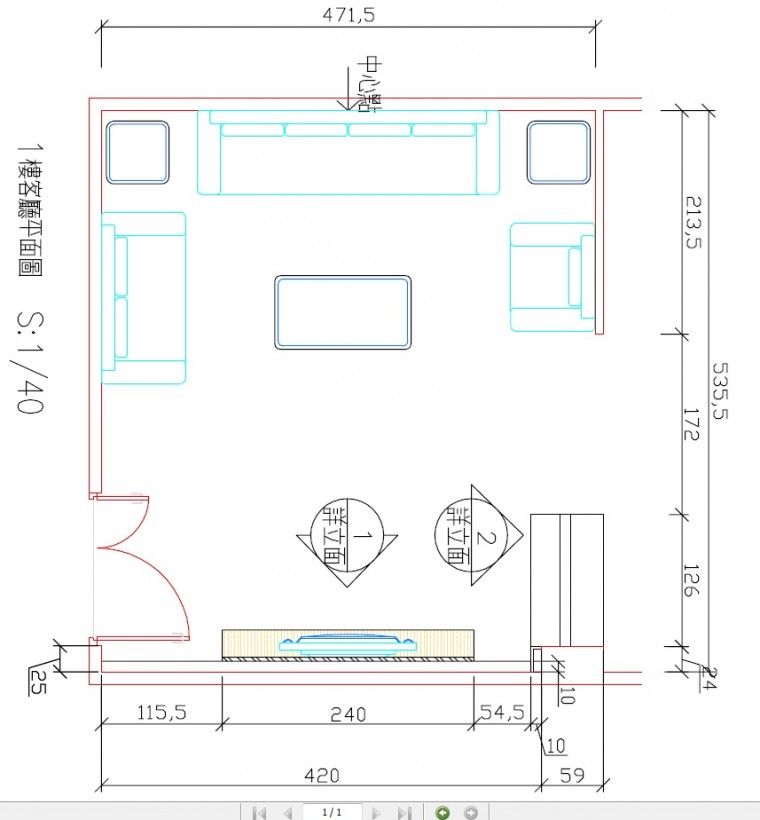

首先感謝過往前輩文章，讓我對於規劃上更得心應手，劃了草圖、有了想法，再與音響老版溝通，一切得以付諸實現!

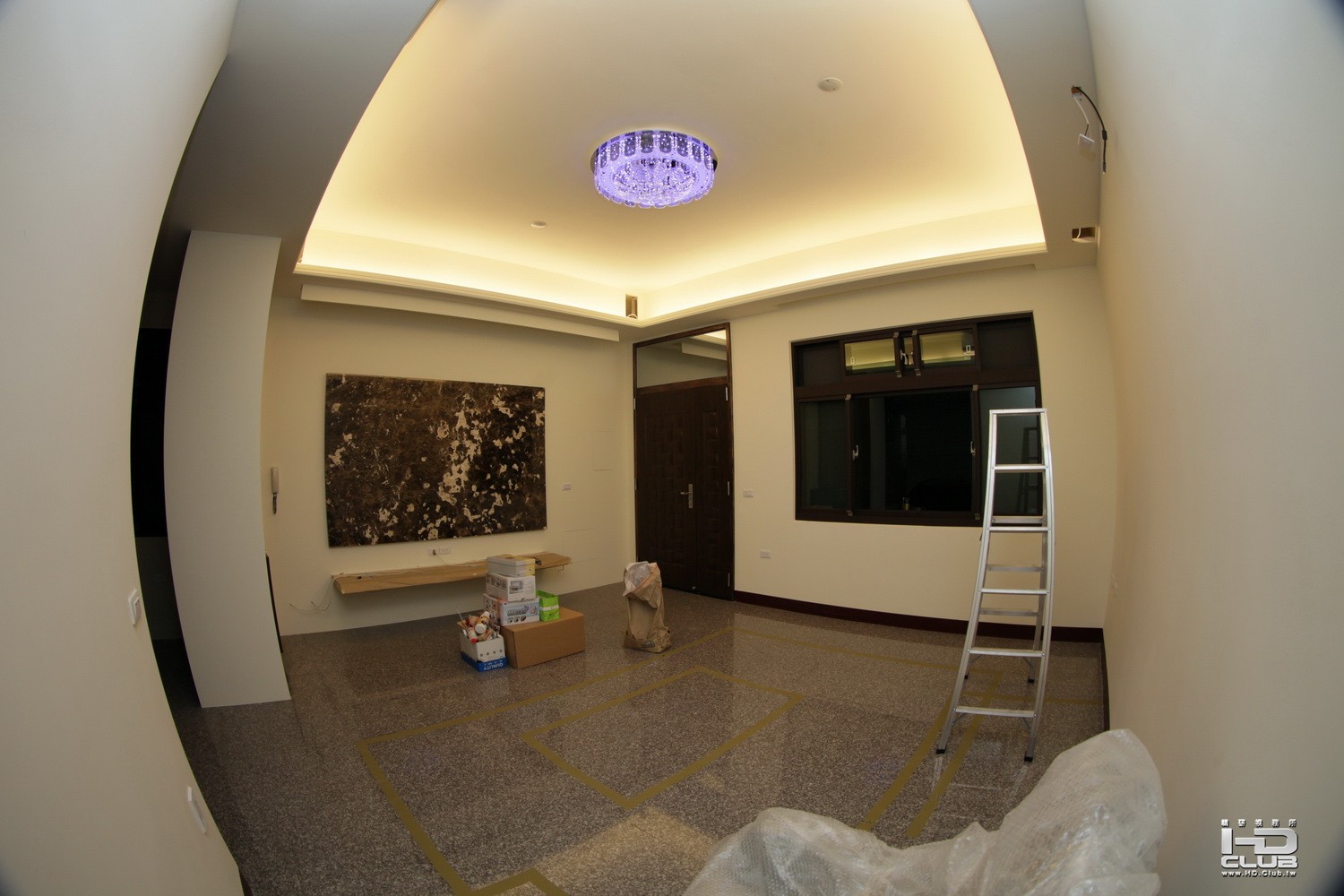

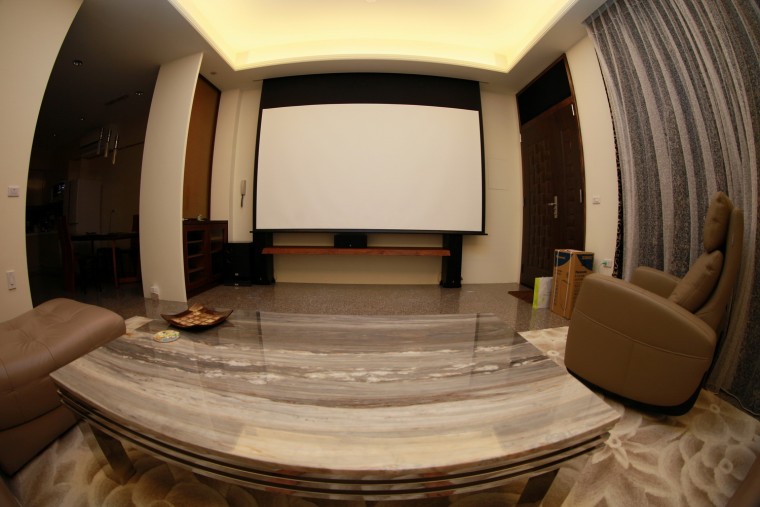

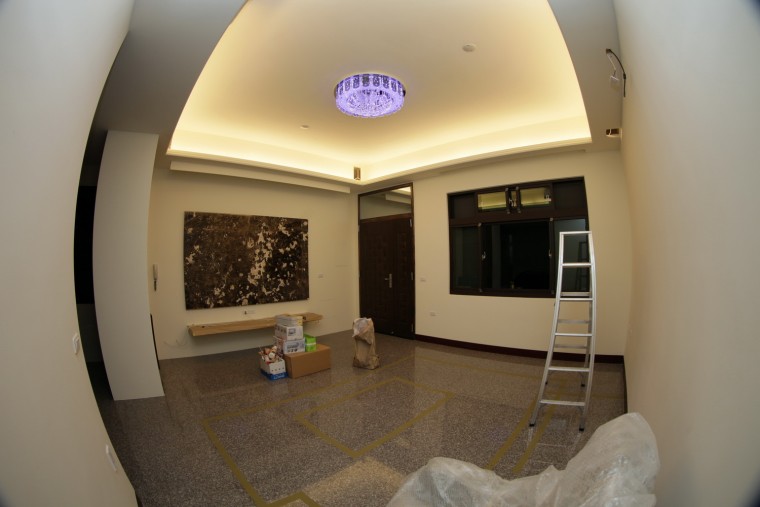

客廳空間



主牆我要求簡單俐落，不要擺主機，所以將所有機器整合到旁邊的機櫃

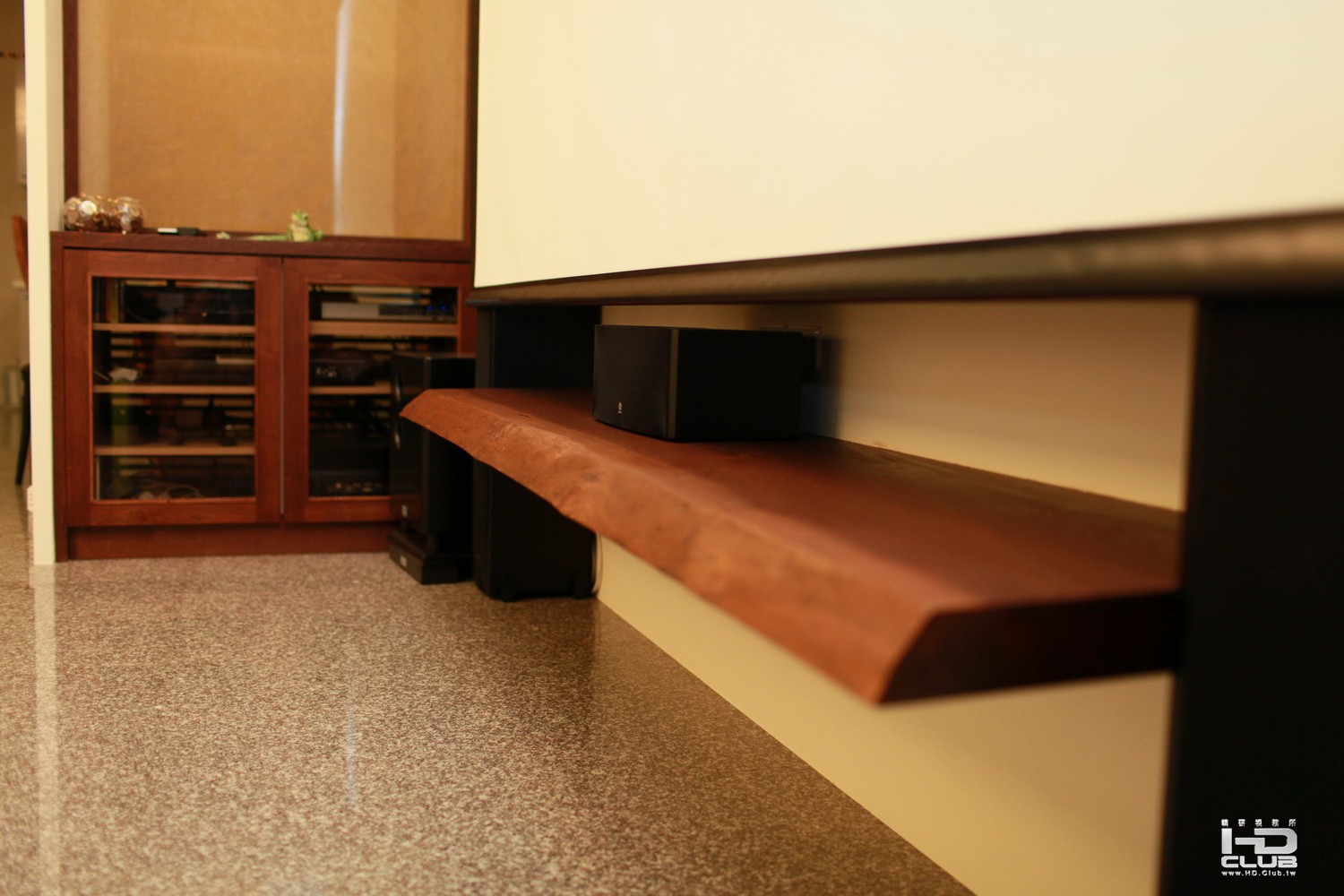

鑲了紫檀木，高度抓與投影布幕放下時不遮住中置喇叭為主

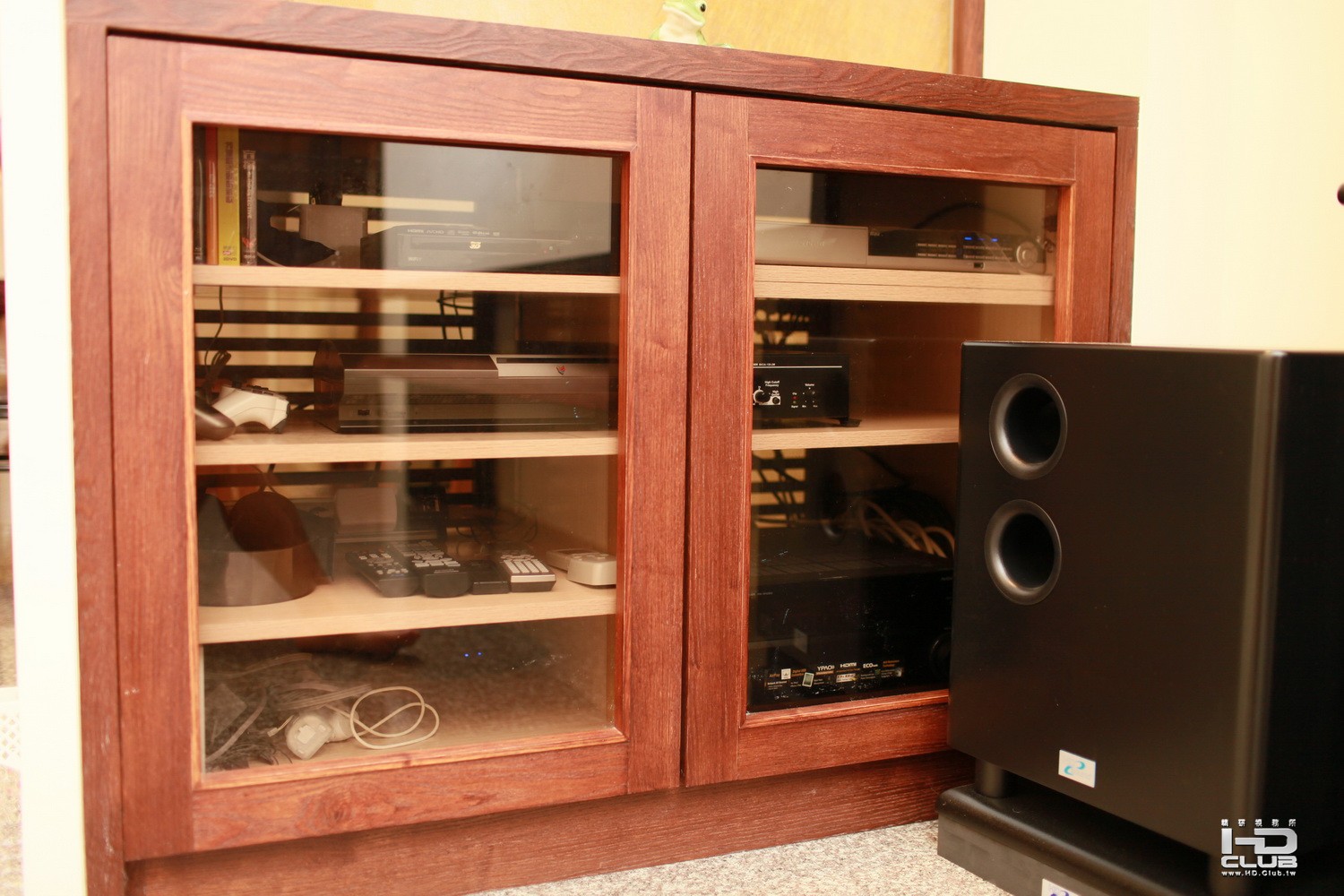

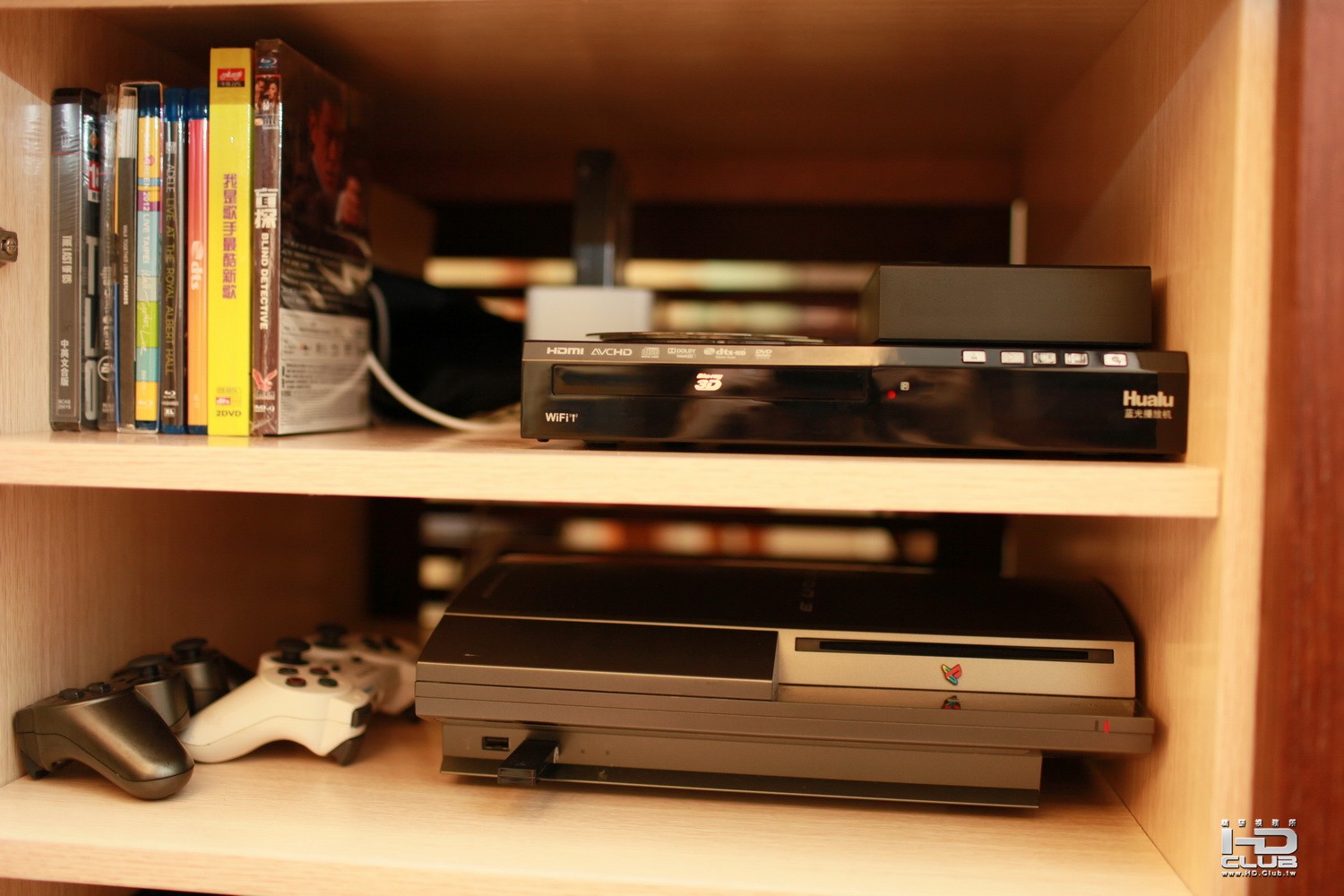

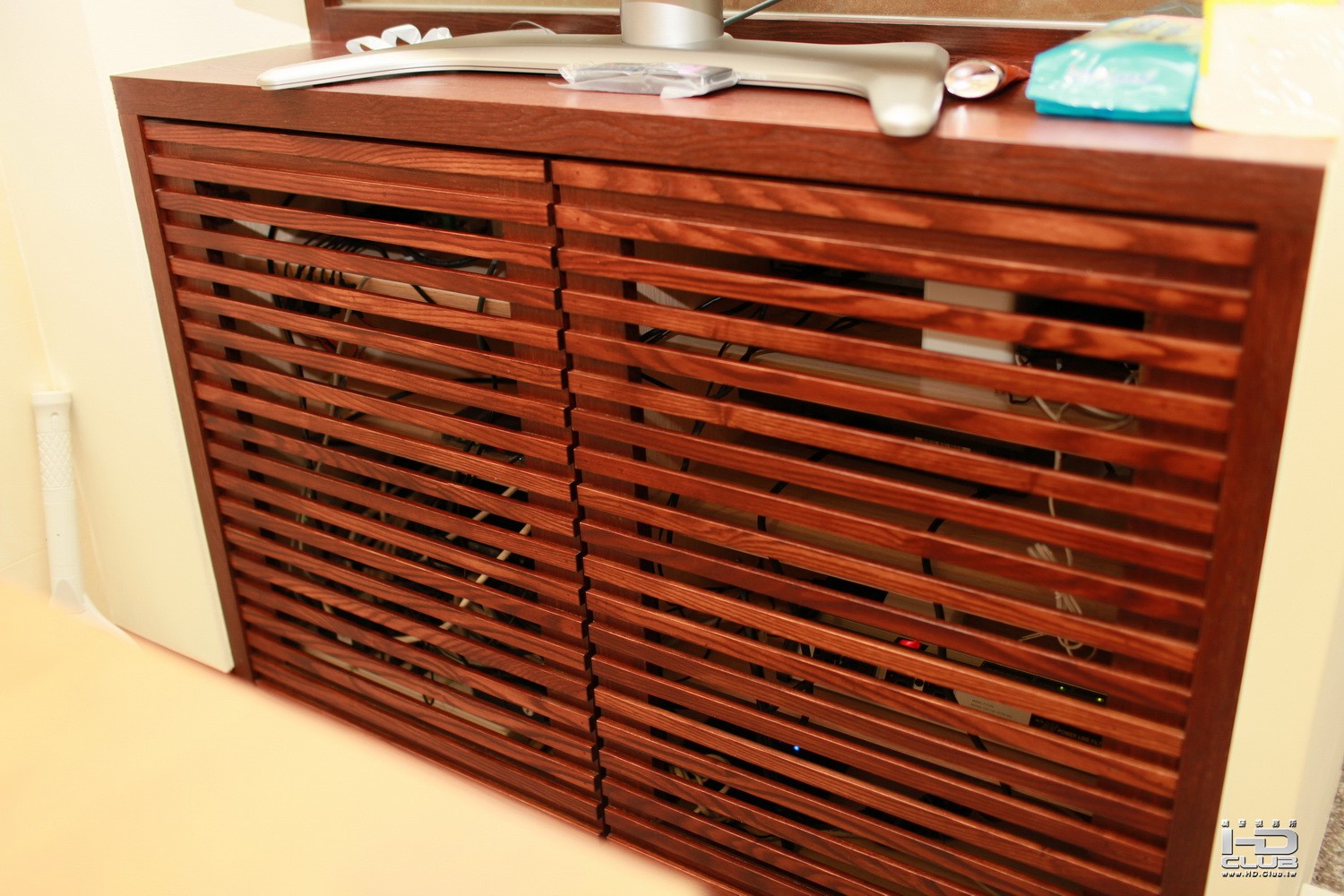

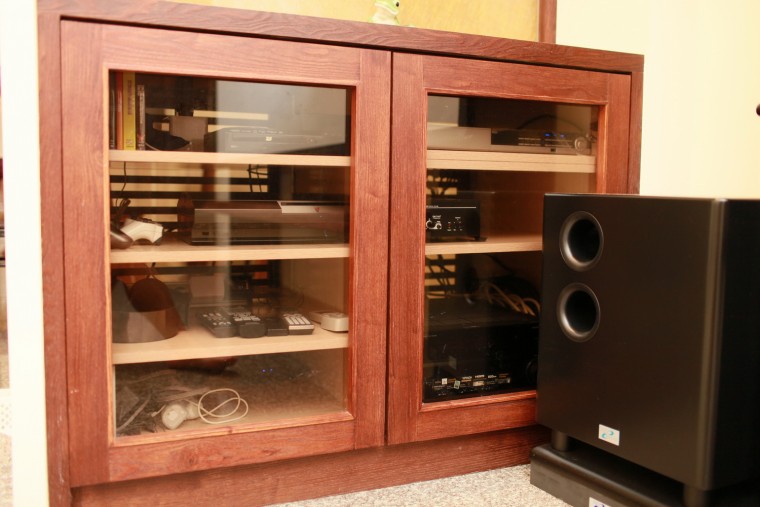

機櫃，雙面可開，正面灰玻、背面百葉格板

預算有限，設備一覽：

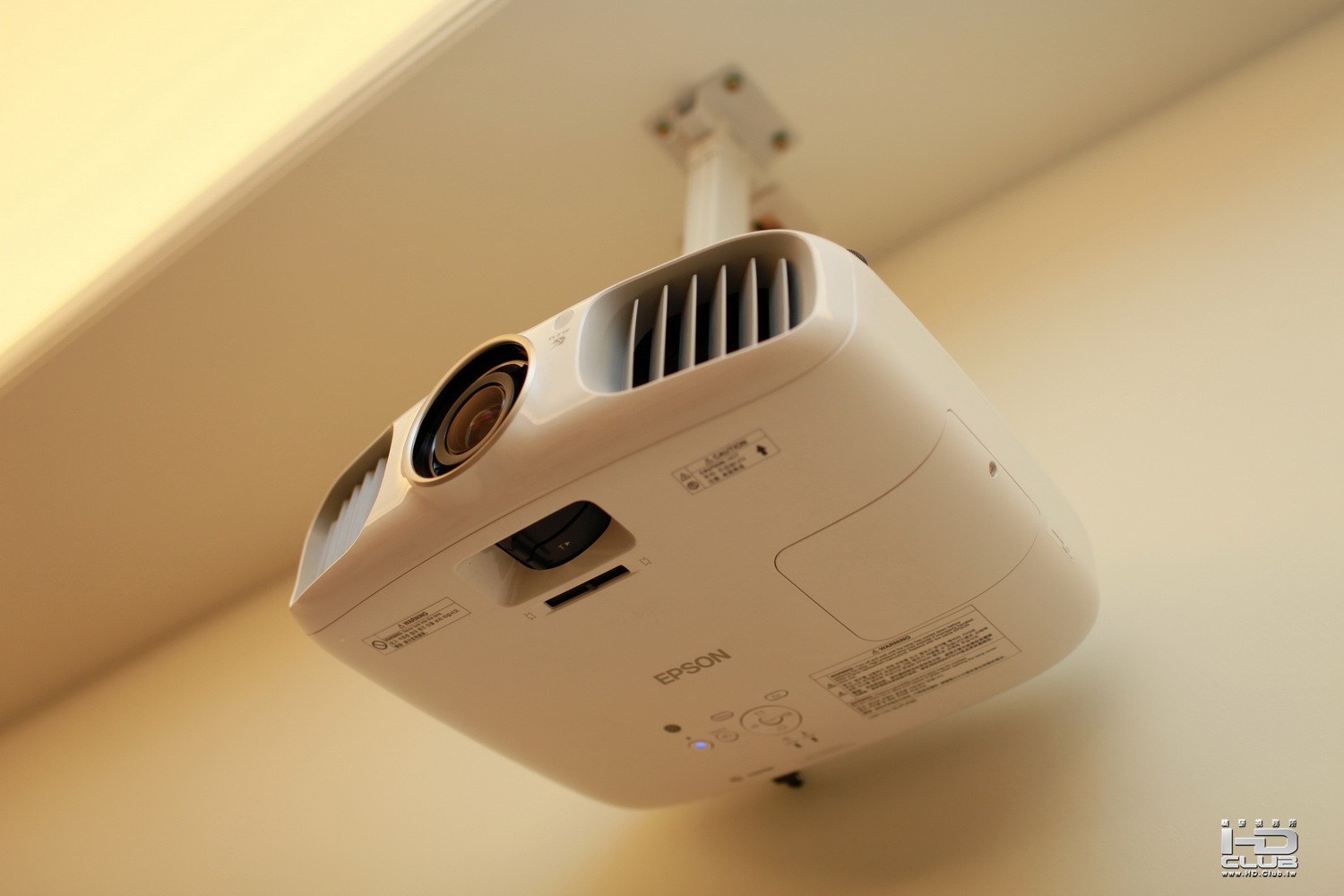

EPSON TW5900

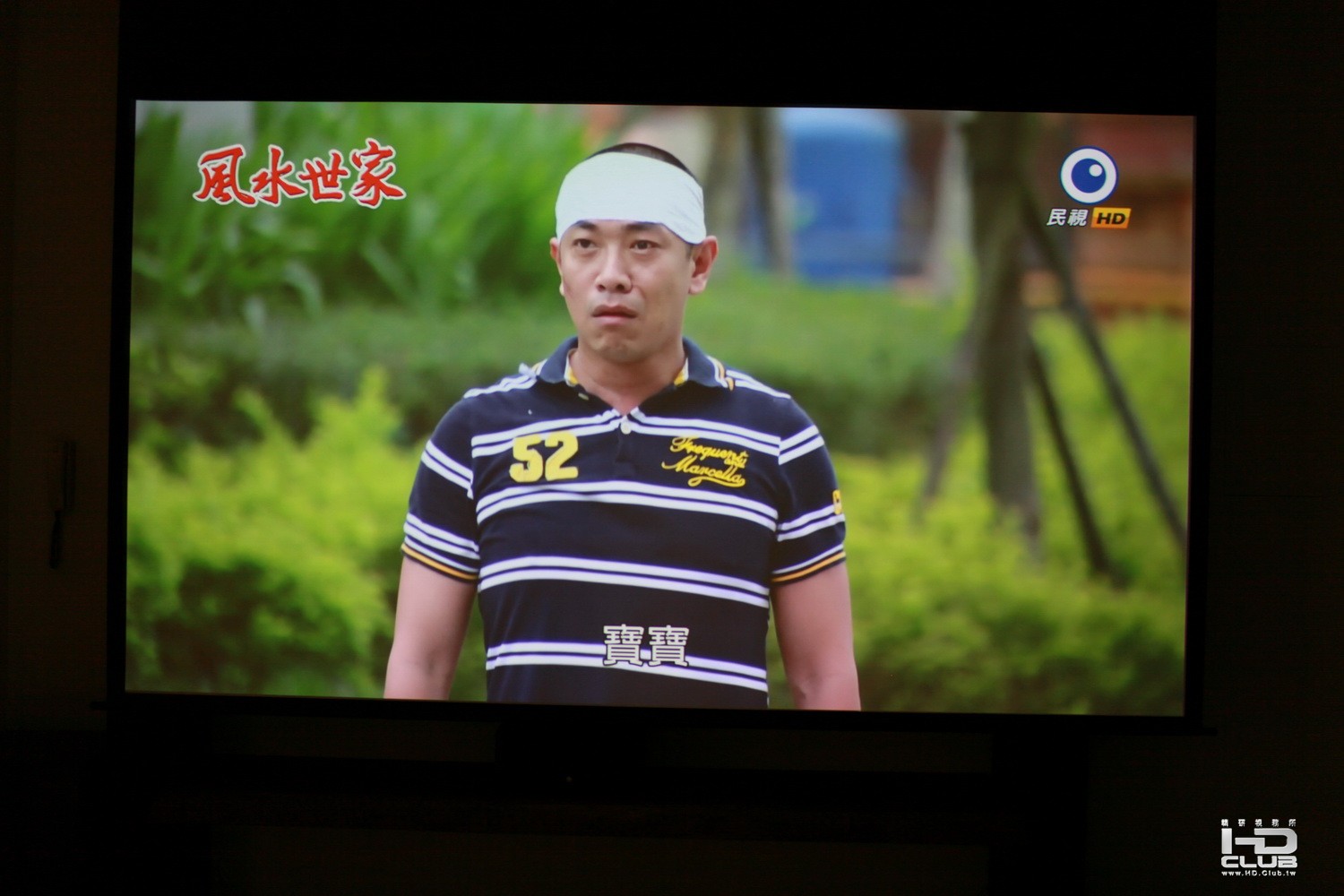

135吋億立電動布幕

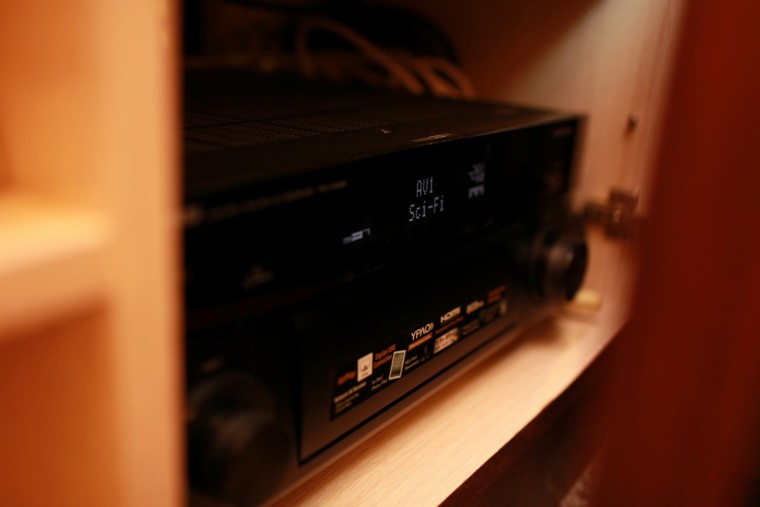

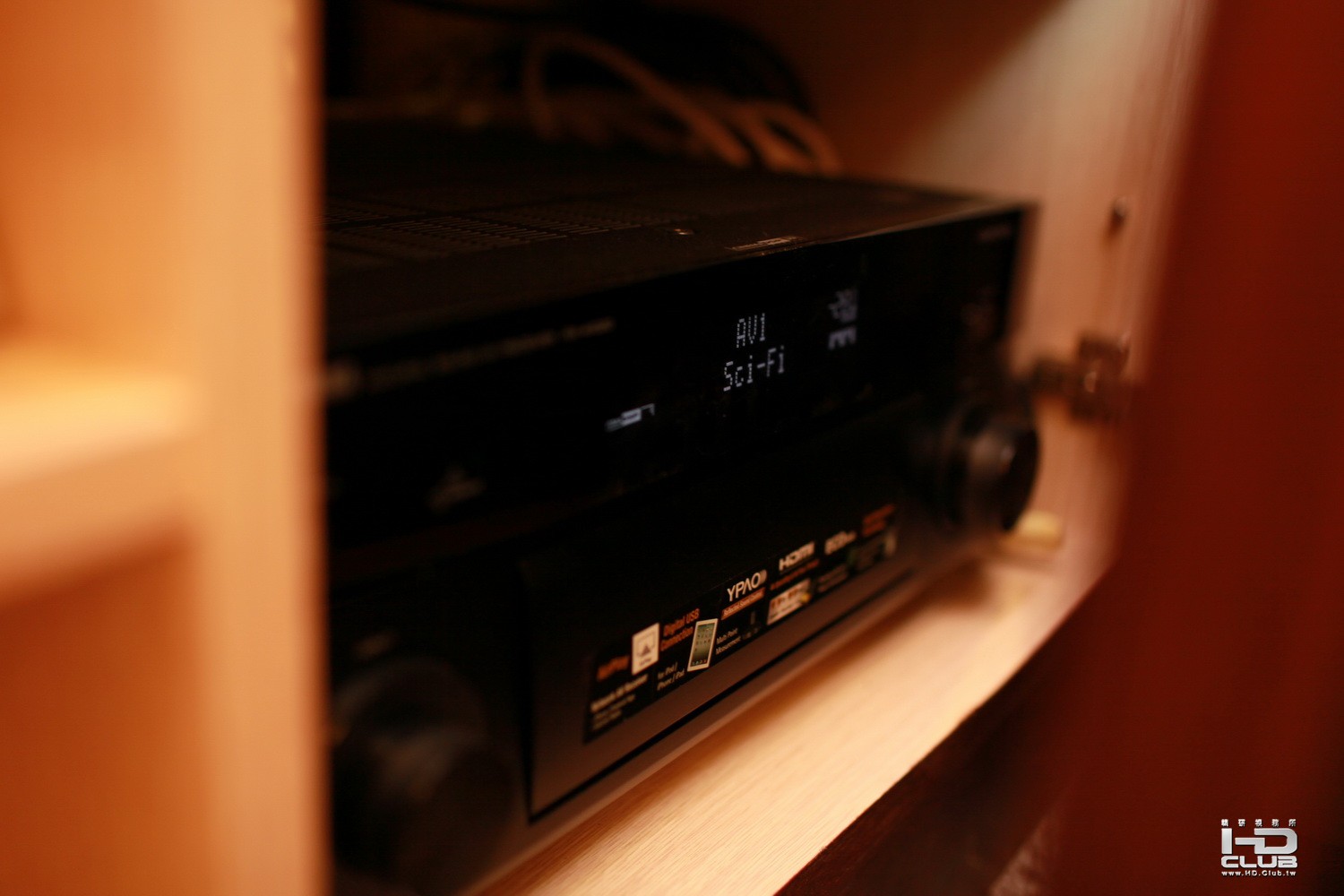

YAMAHA RX-A1020

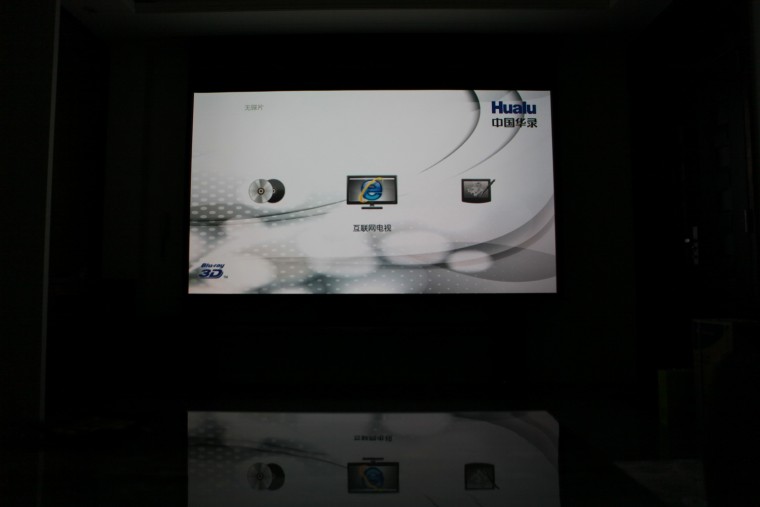

華錄N8

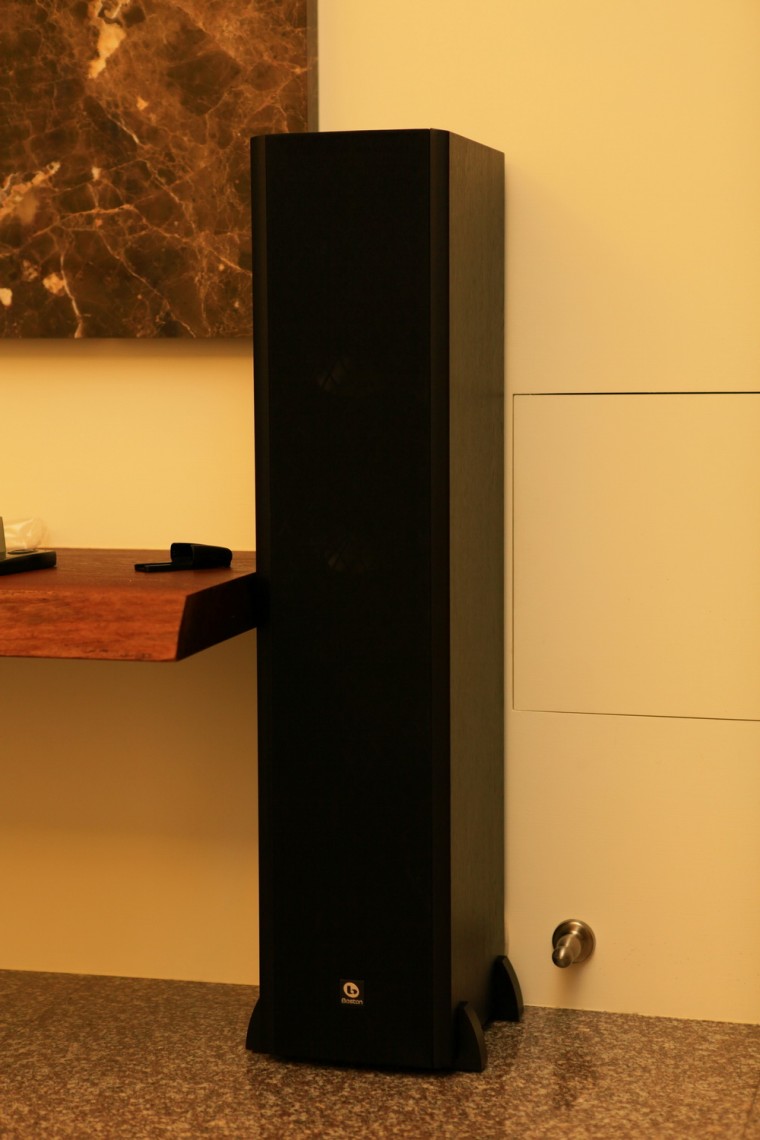

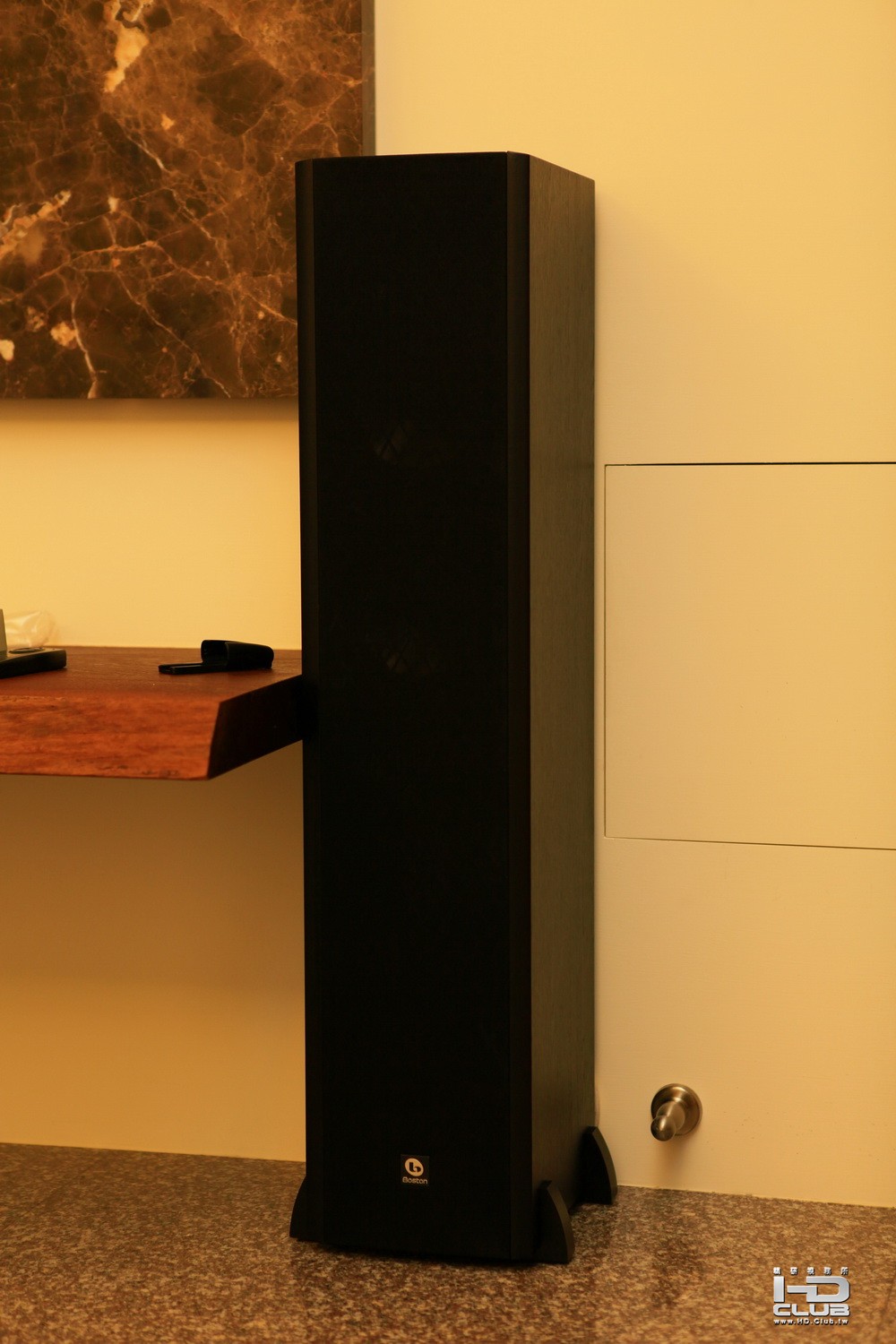

主聲道BOSTON CS226
中置BOSTON CS225C

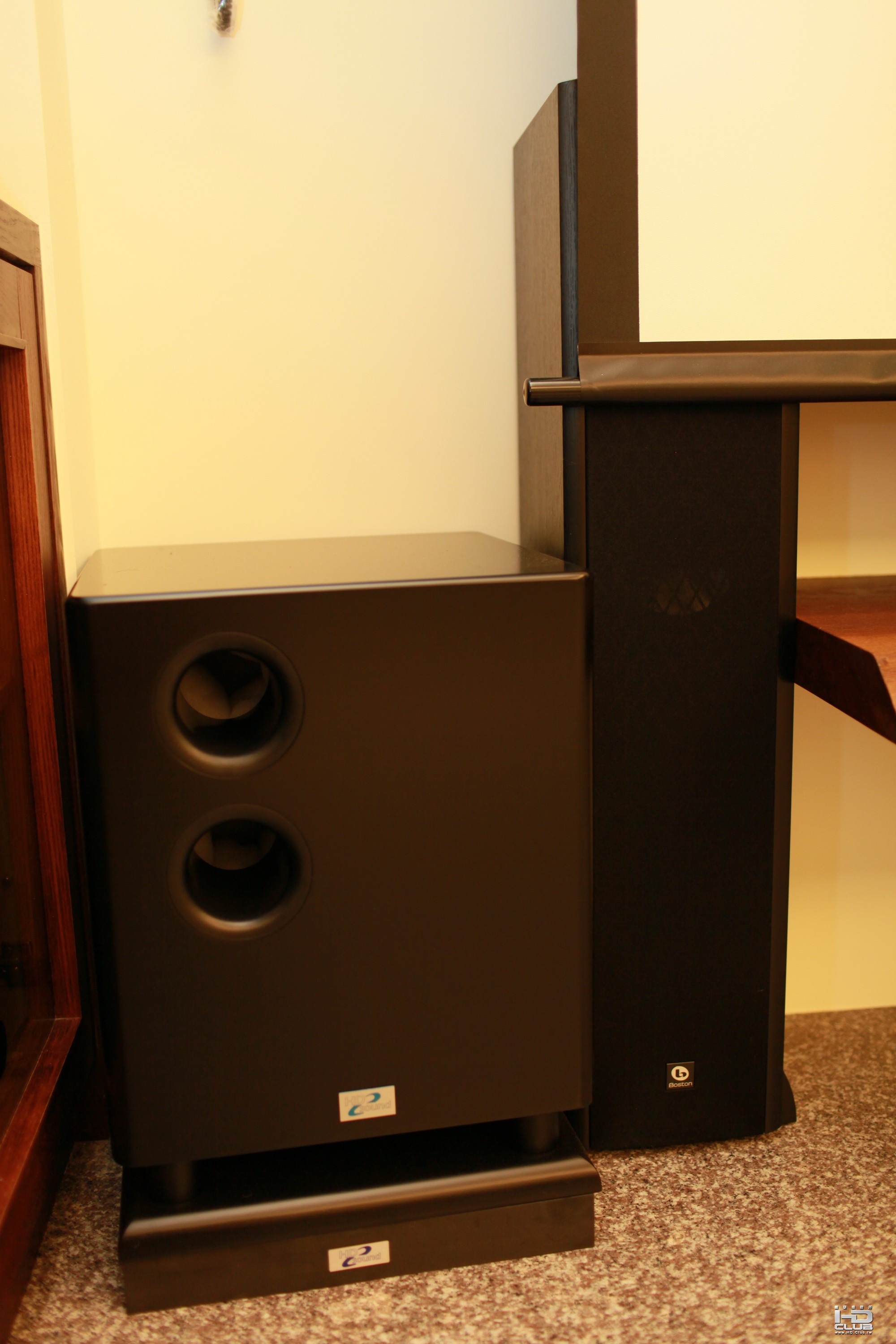

重低音 HDS RS13
外加四顆上方、後環繞崁入型喇叭

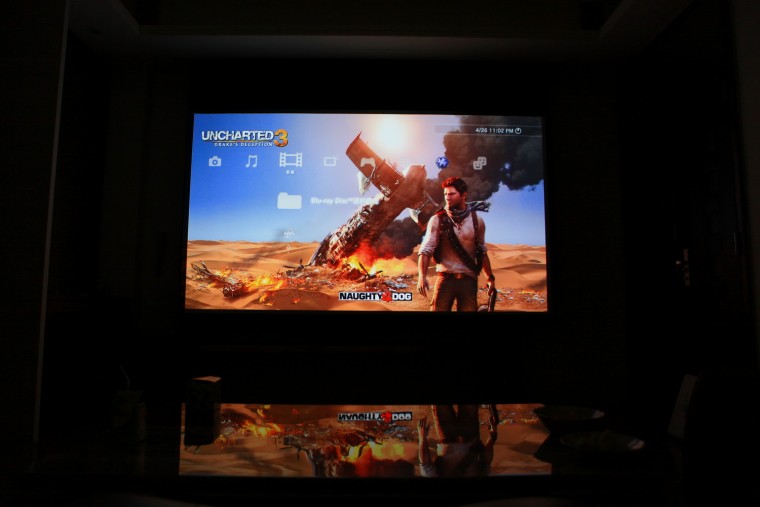

小弟以看電影、打電動、聽音樂為主。平常不看電視，有也只看新聞!

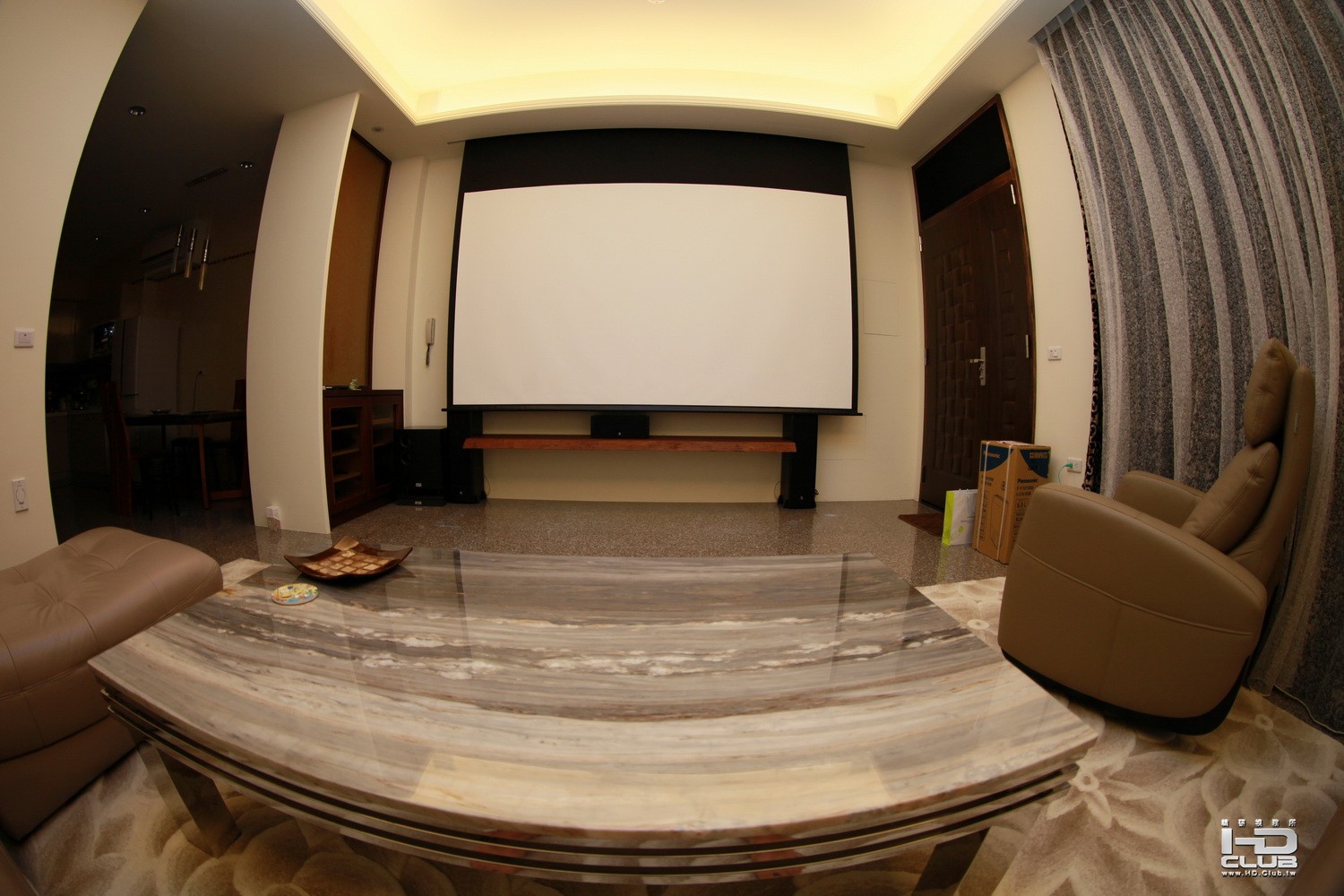

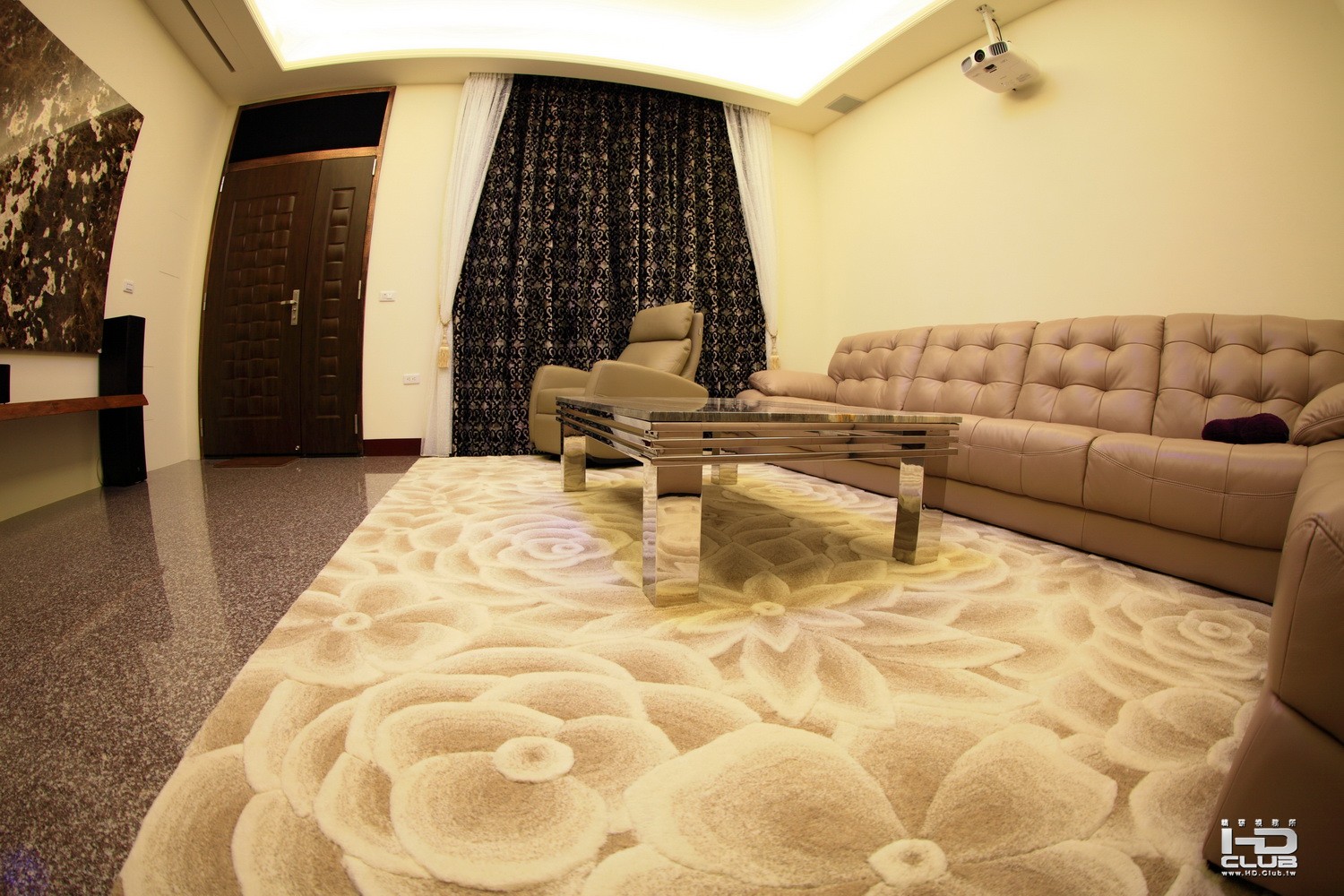

用廣角鏡拍攝，人只佔一小角


簡單說明過程：

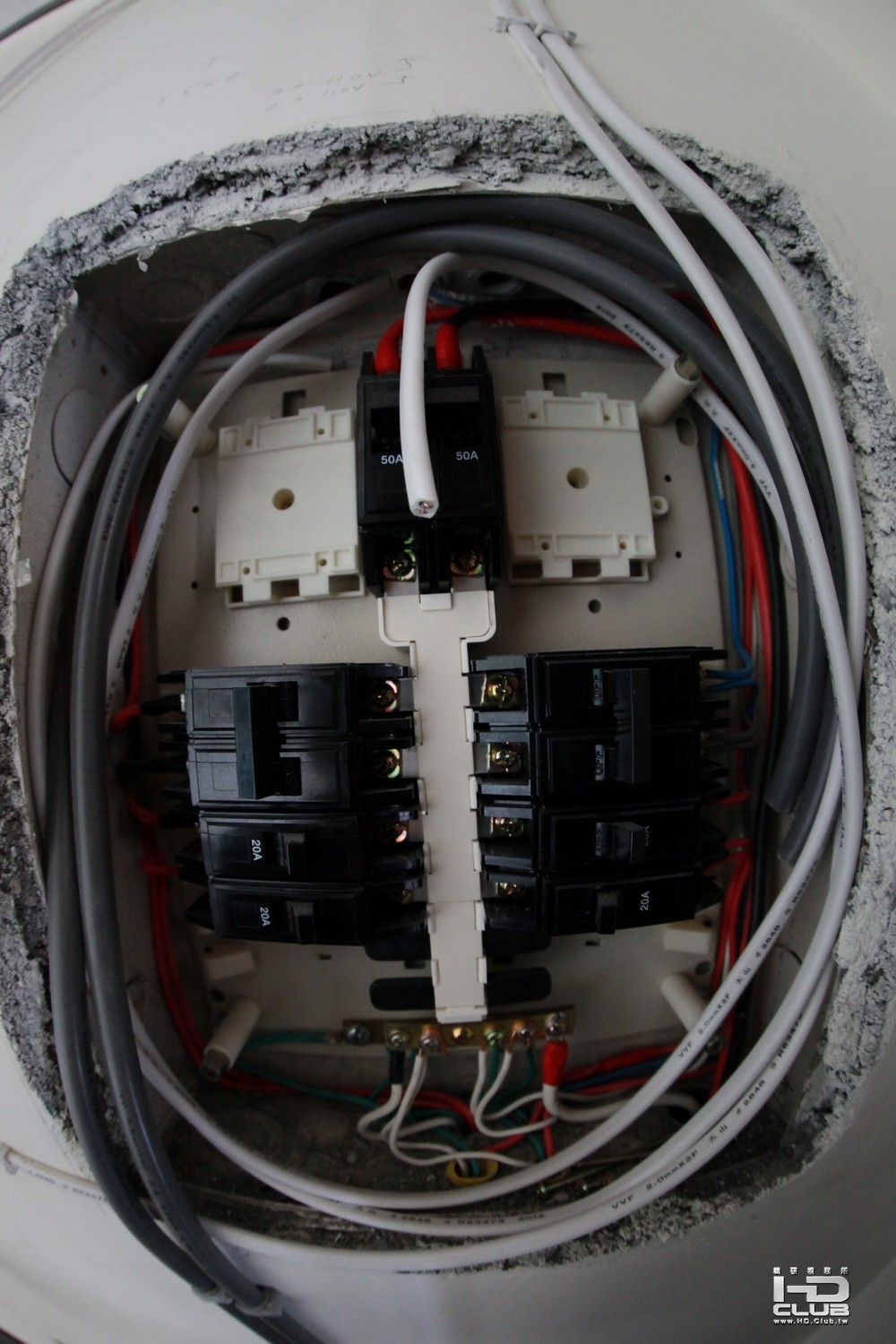

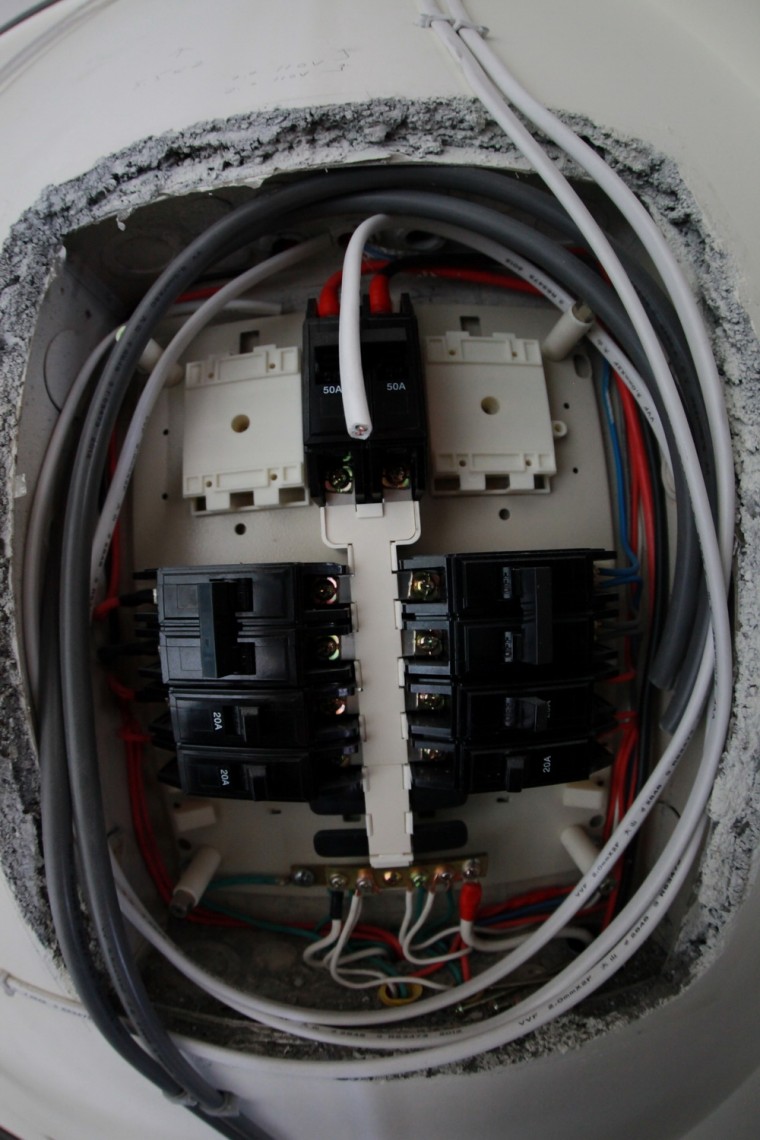

1.先拉專屬電源供機櫃使用

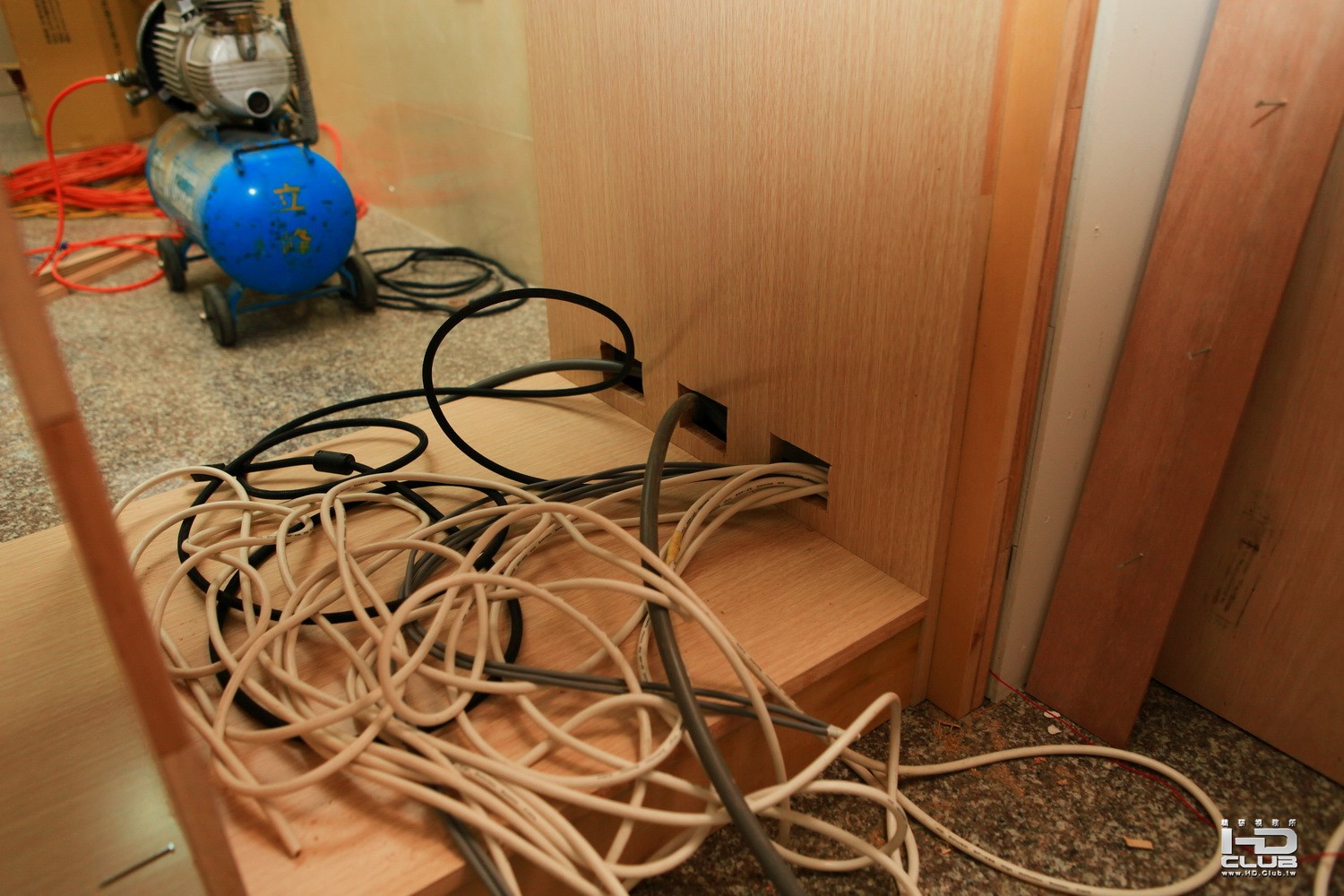

2.佈線到機櫃

3.所有線源隱藏在牆壁後 (我知道專家會說以後換機器怎麼辦，我覺得美觀蠻重要的，所以務必埋線)

5.對應的孔線先拉好

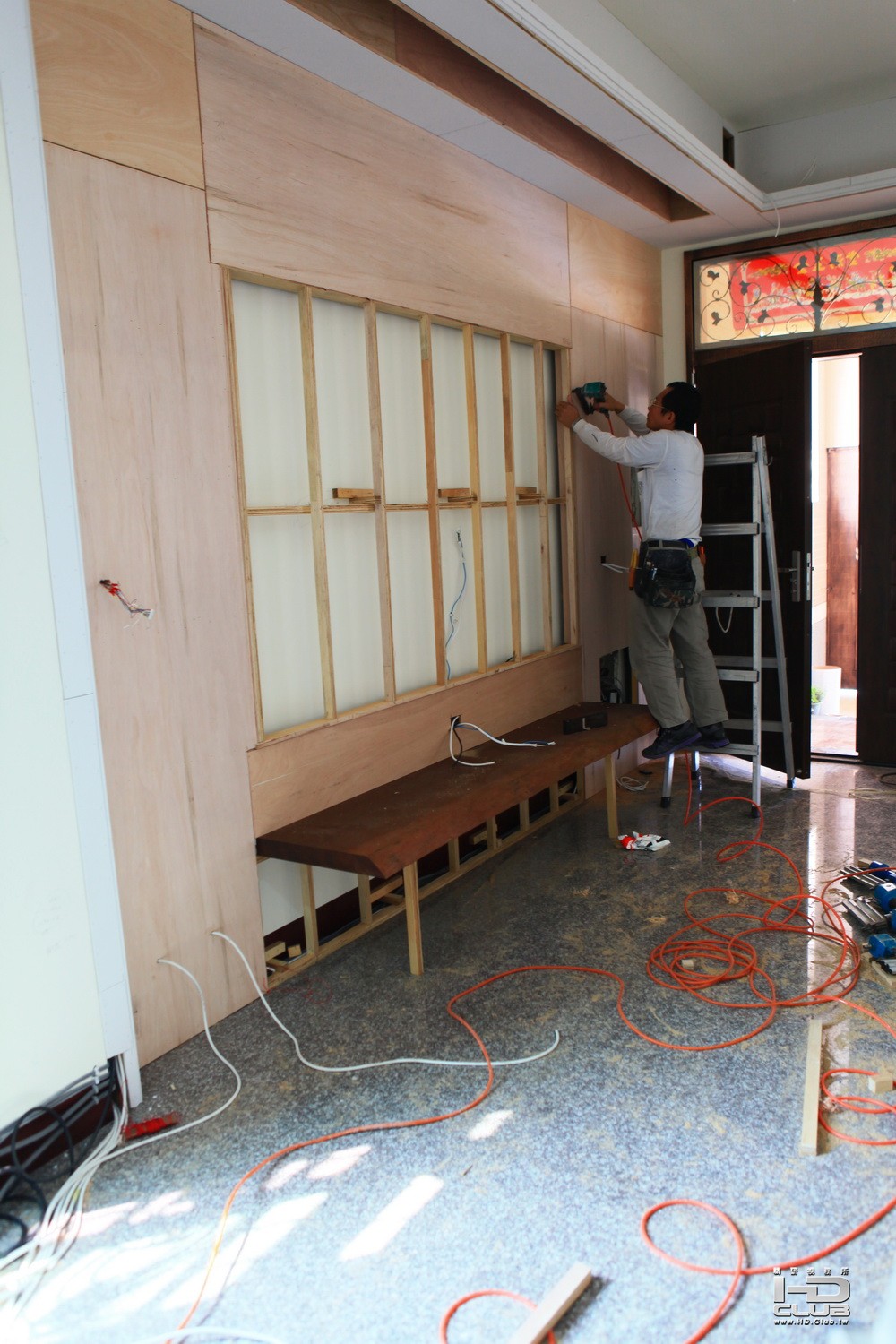

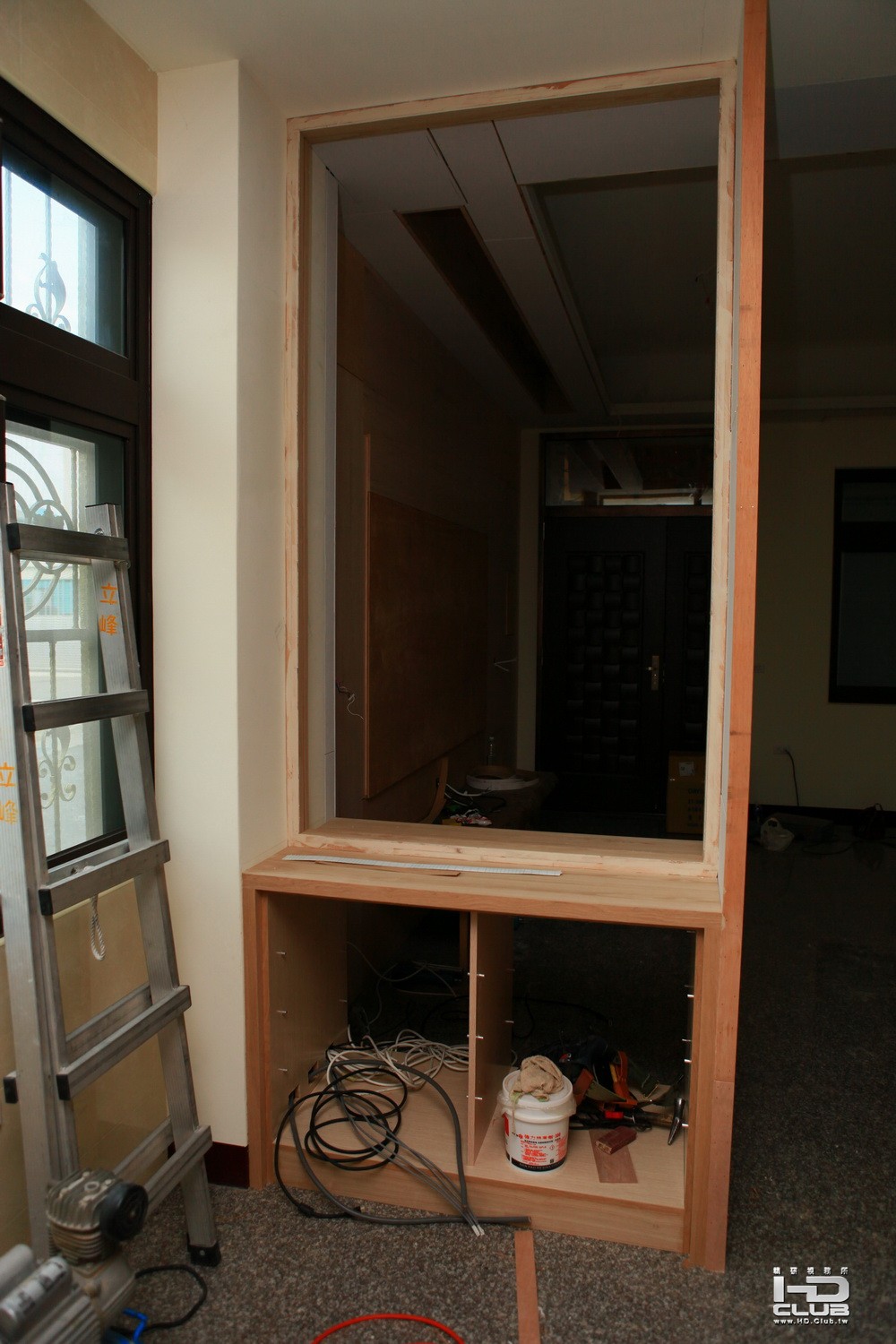

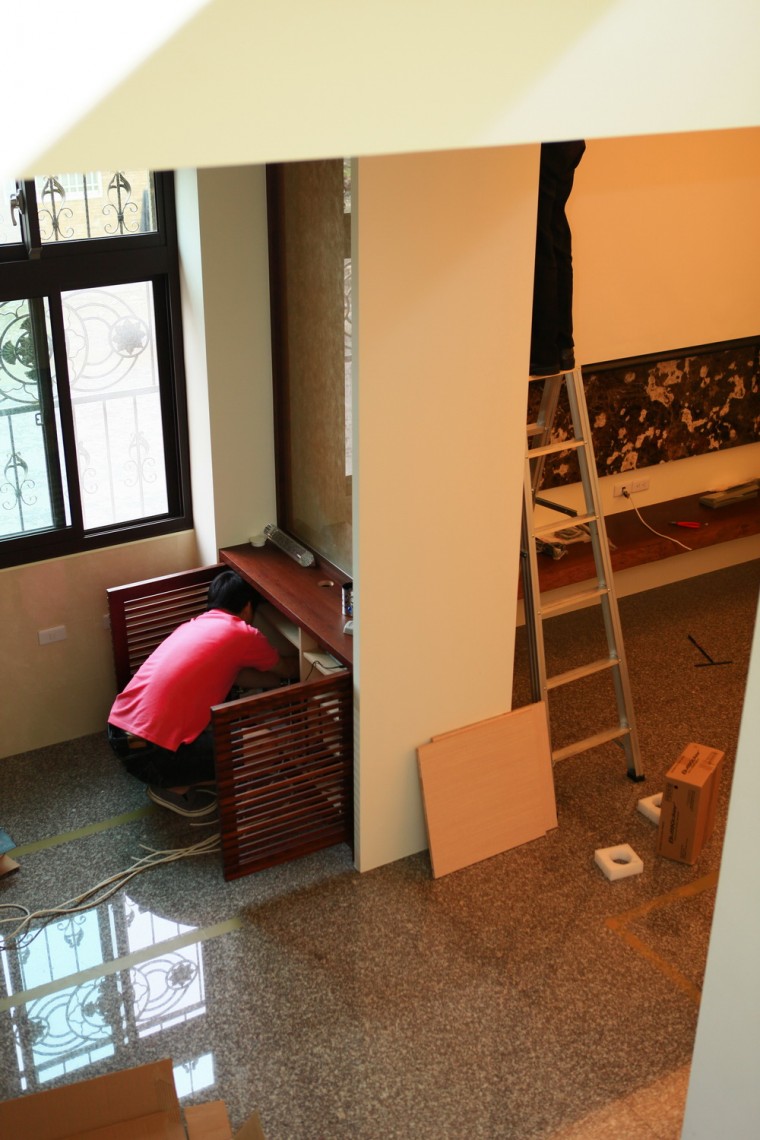

6.木作完成，等待安裝

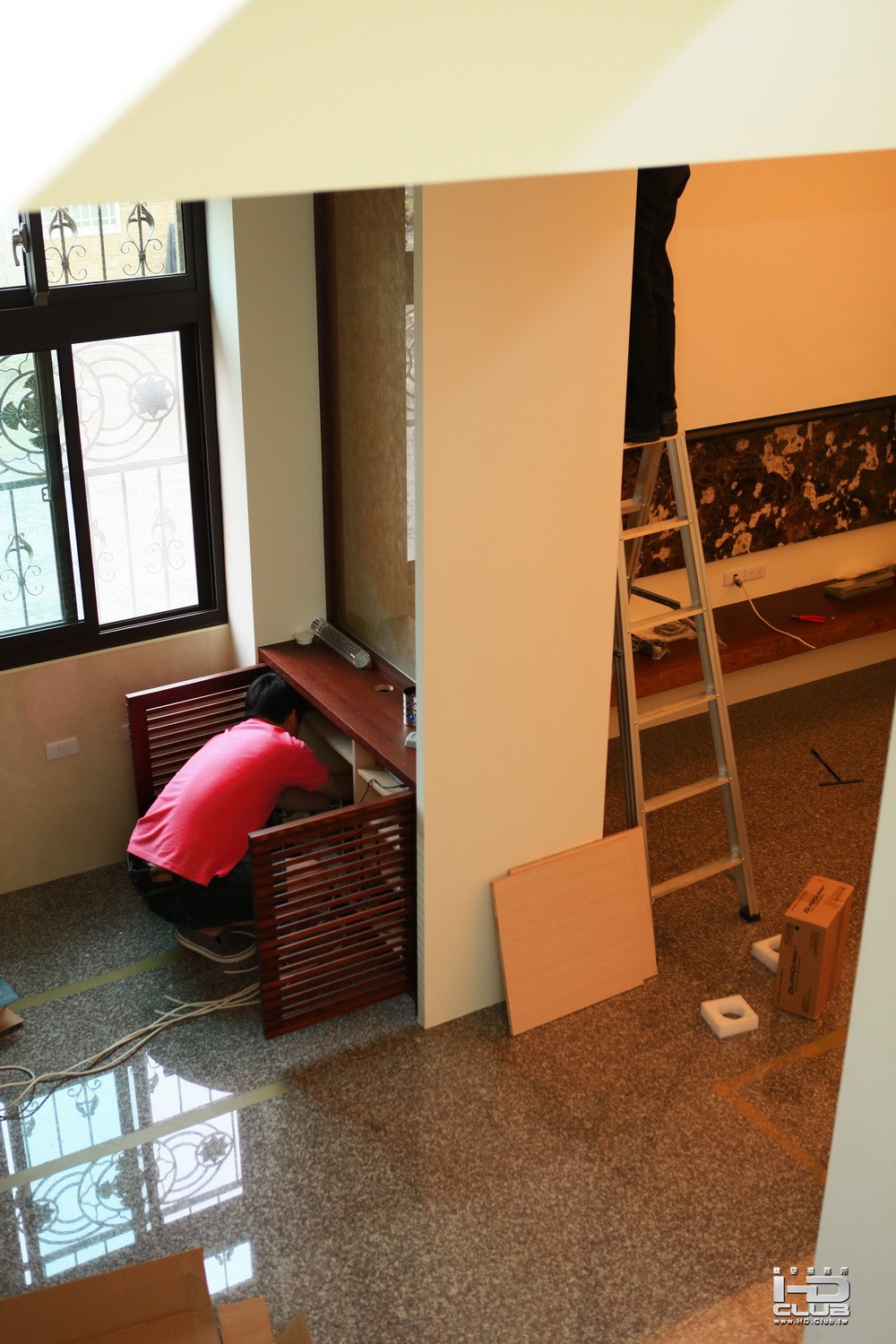

7.音響安裝從背面施工，簡單輕鬆

8.機背  散熱效果一定佳!

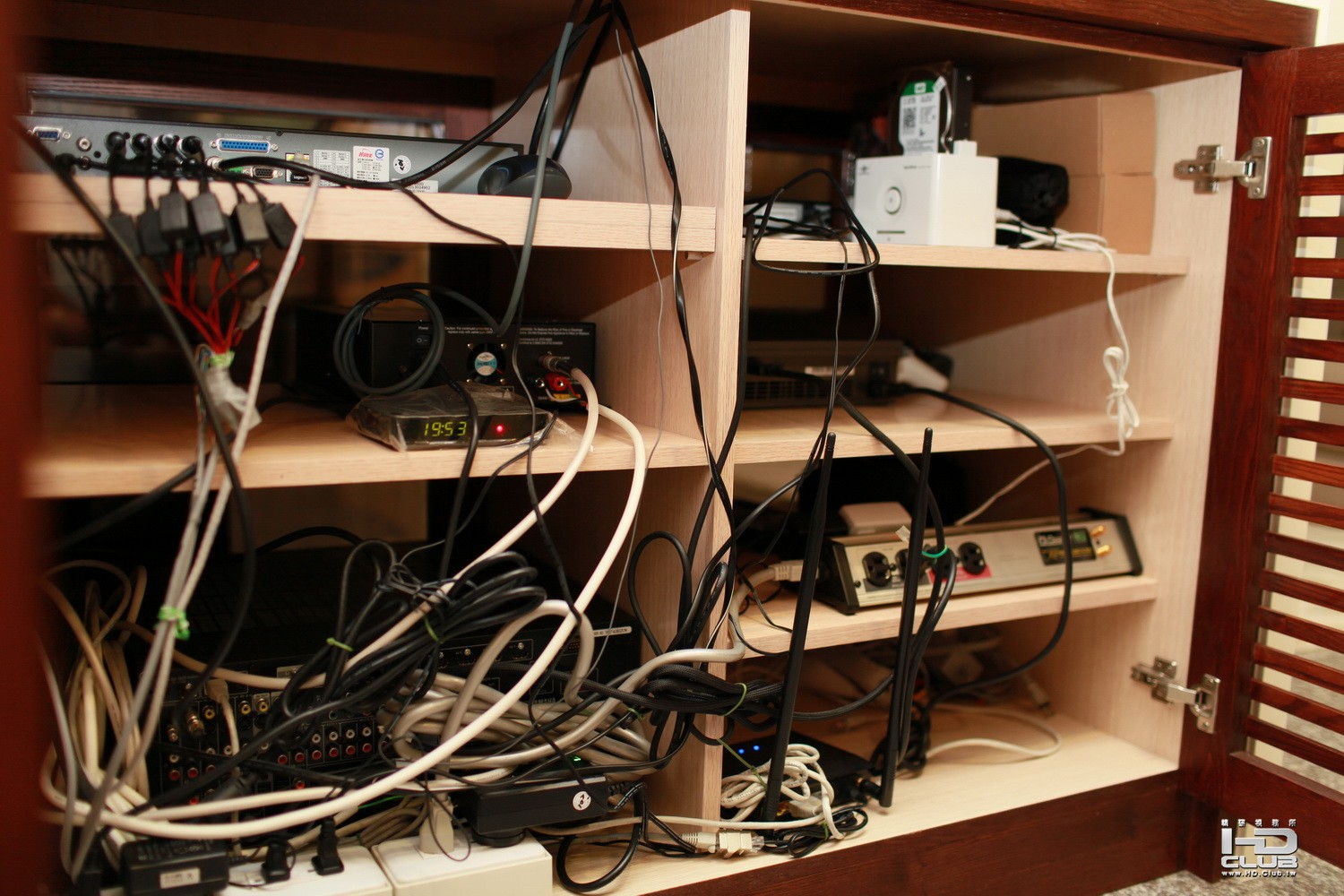

9.打開供各位前輩鑑定一下有無需要改進之處

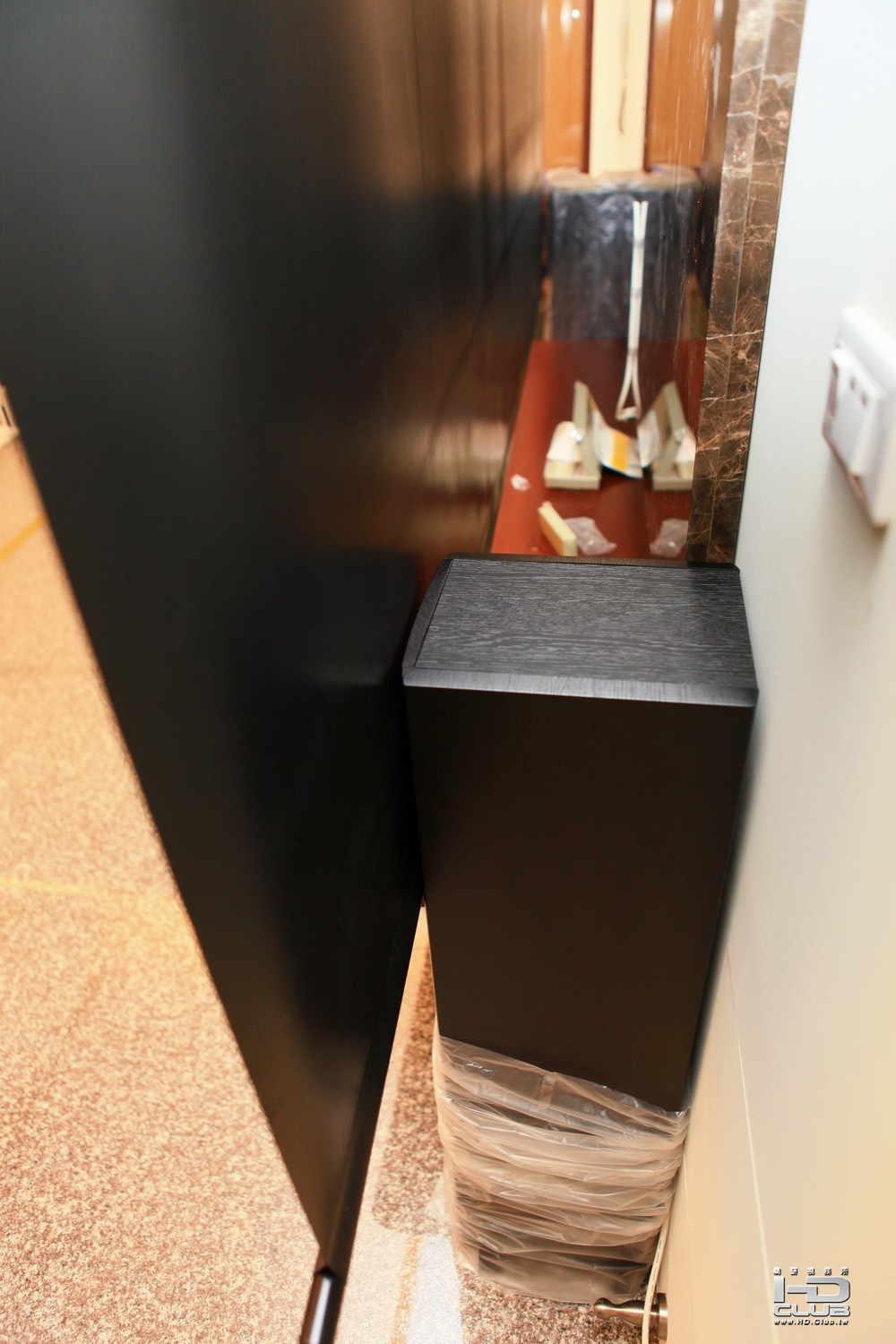

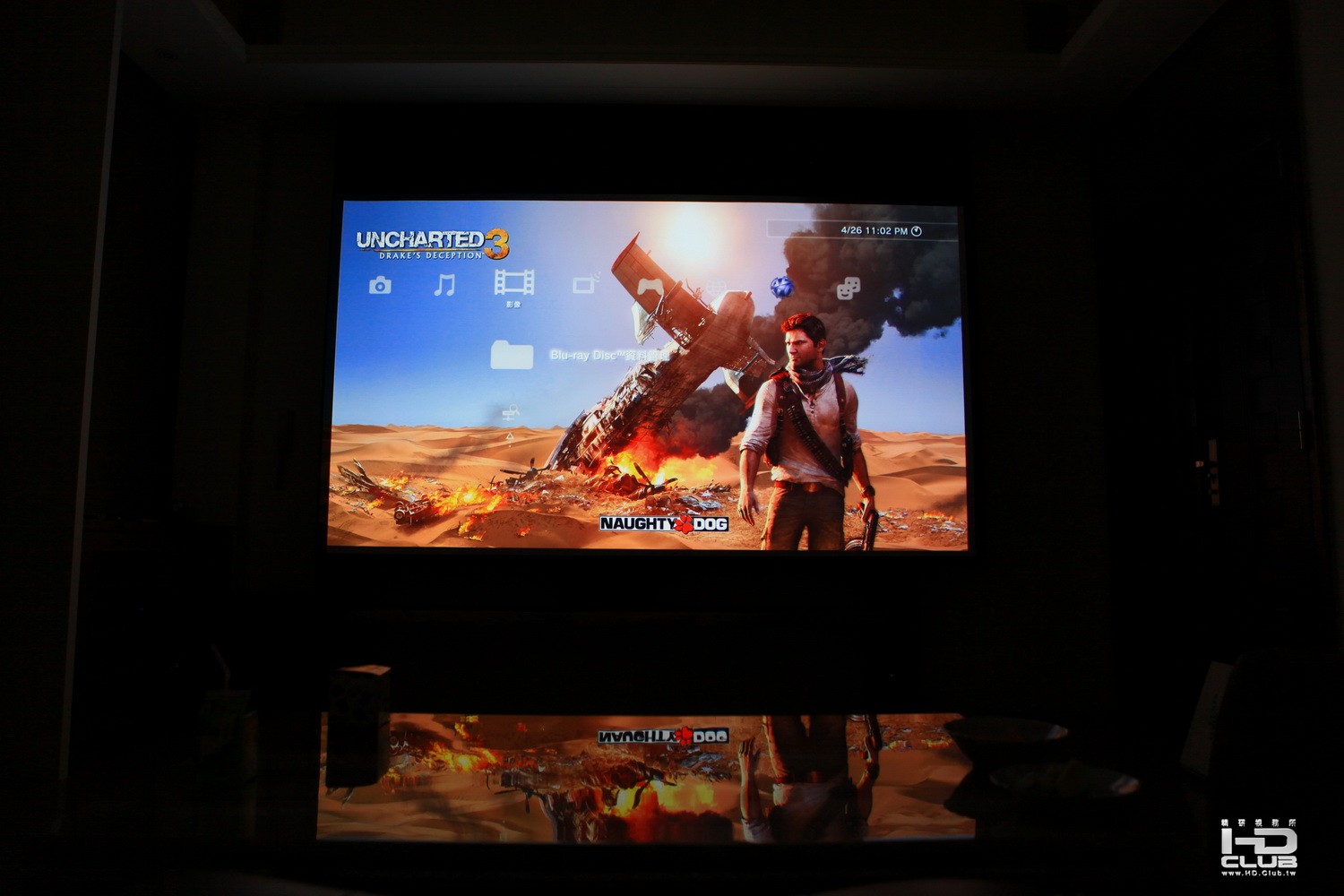

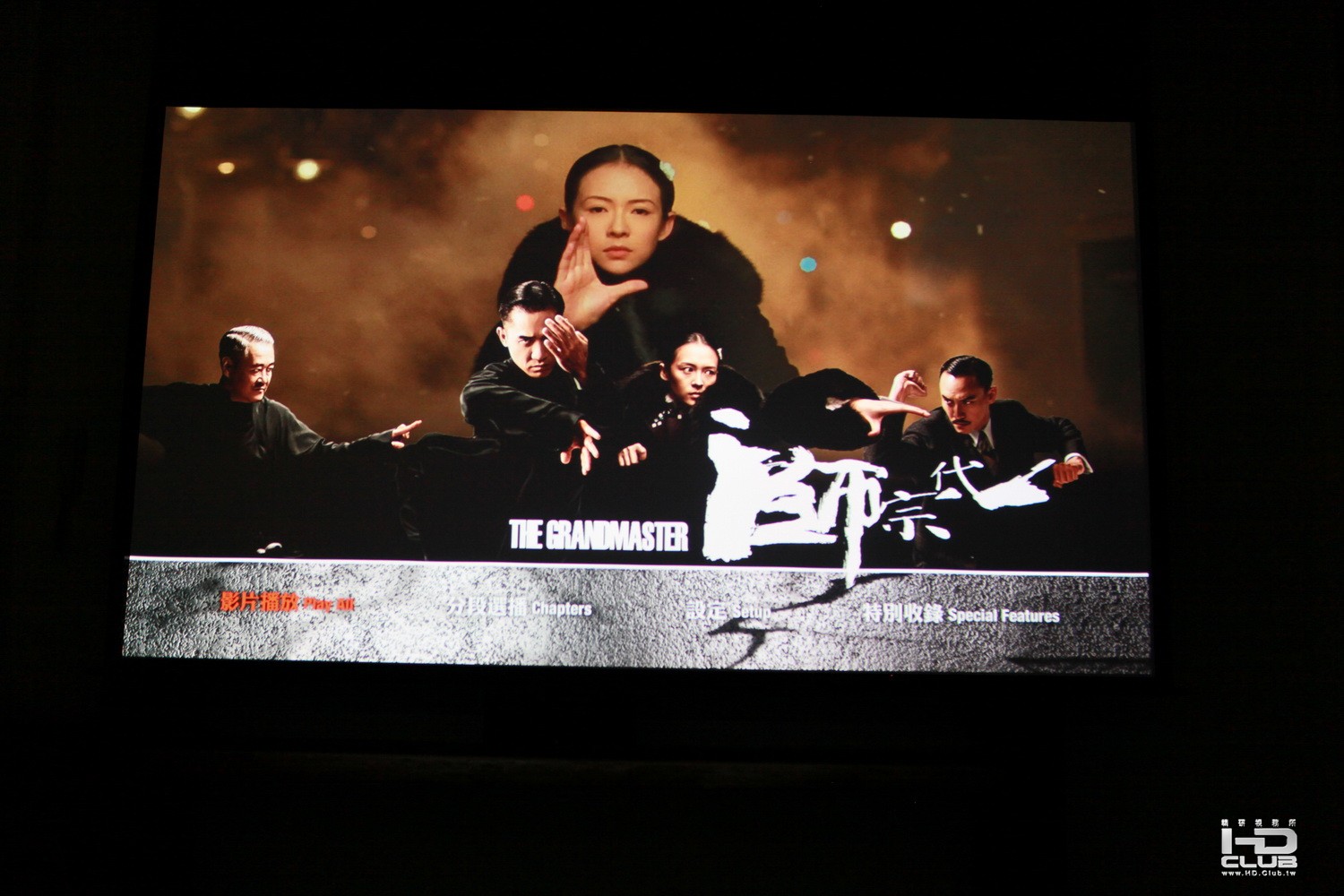

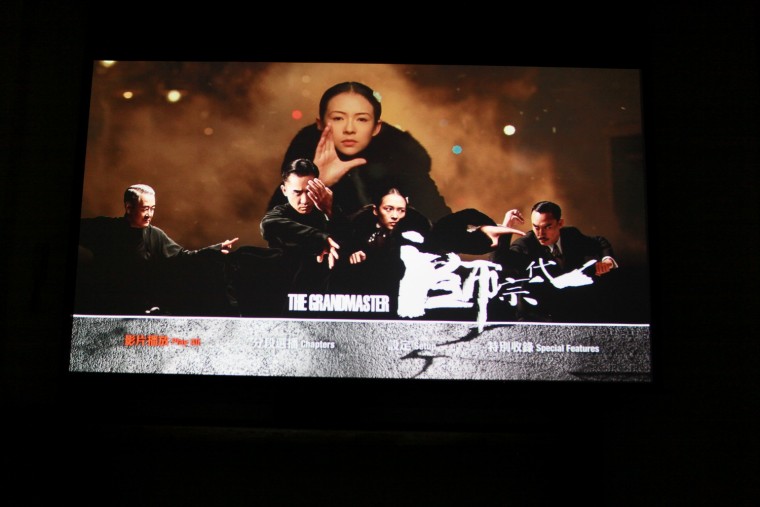

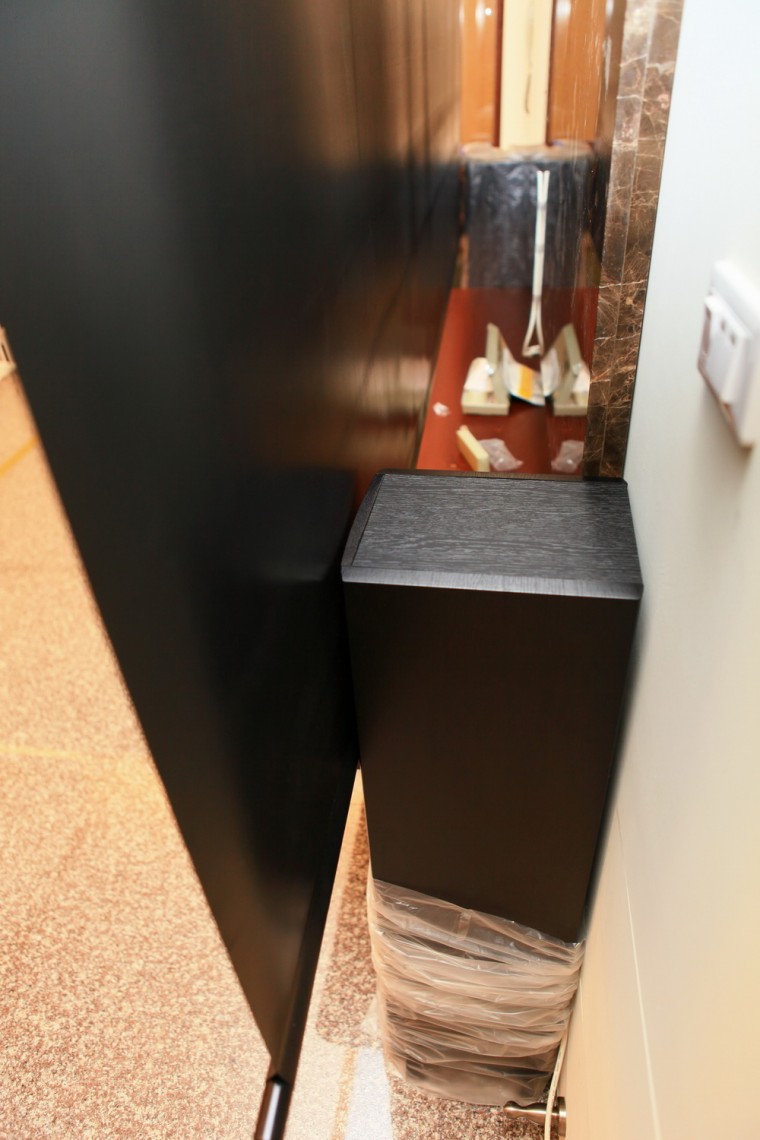

10.布幕放下來與喇叭間隔剩不多

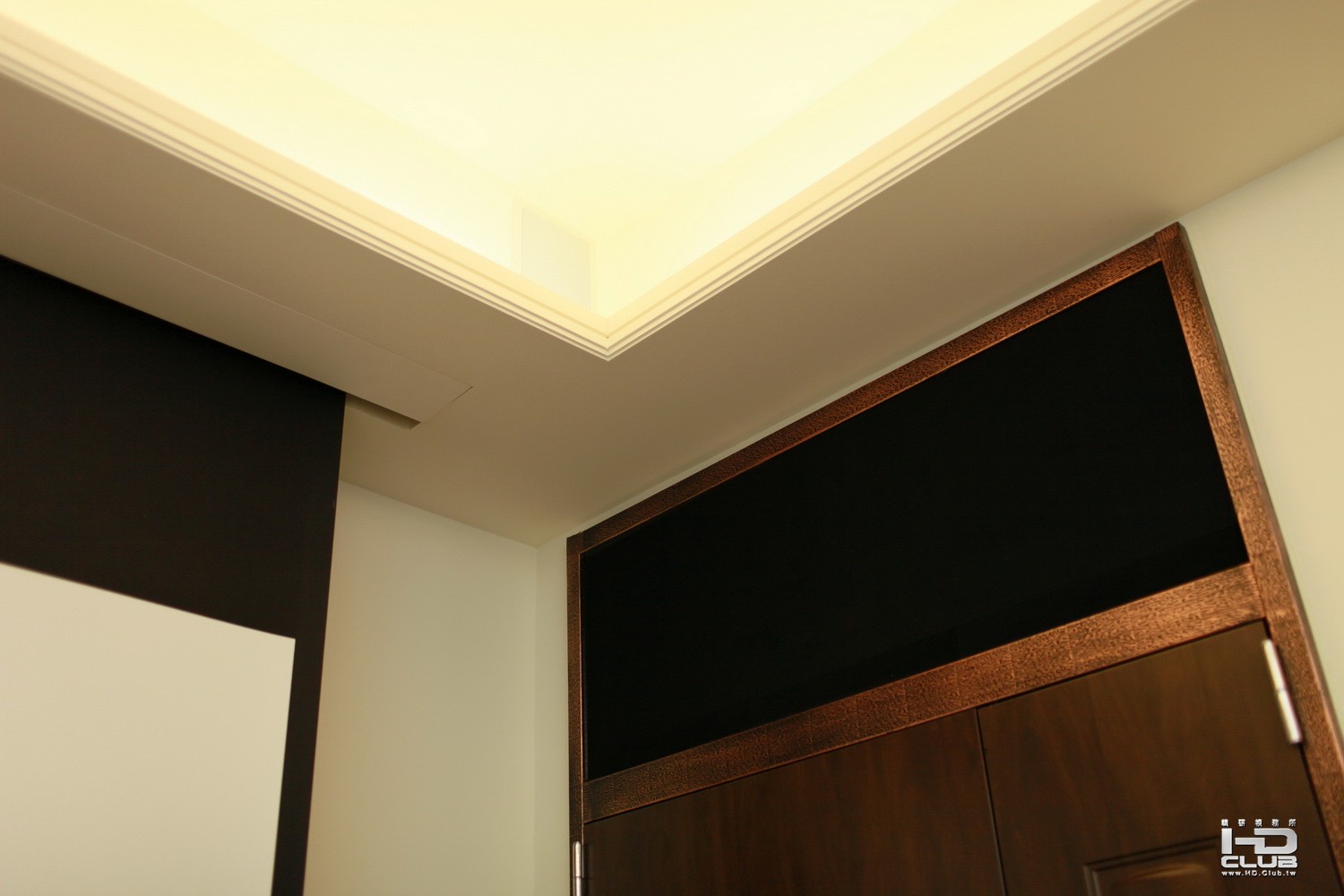

11.大門上方原是玻璃會透光，用絨布貼掉

12.因為空間比較空，用羊毛地毯、絨布窗簾增強吸音。不用時升起布幕，乾淨明亮!  報告完畢~

雷奧

主聲道喇叭不要放在布幕後方(除非是透聲幕)
不然會感覺矇住
硬碟抽取盒 比較建議 這種烤麵包機式換成獨立的外接式硬碟盒
我不少朋友 是重度的硬碟使用者 因為繁複拔插 掛了2顆

hyde0617

很棒的劇院喔
感謝分享^^

folsom

很有規劃的劇院...簡約大方 ....線都藏得乾乾淨淨....女主人一定不會罵人~哈哈~

angichilk

您的空間比較像是大樓，搬進來前就先規劃好了，整體空間很棒很乾淨!!

想問一下，牽獨立電源會很麻煩嗎?...大約的花費是多少?

我家也是大樓，搬進來前都沒有考慮到劇院的設計，最後只有把一間4坪左右的房間的裝行拆掉重做成獨立的劇院空間。

steve0923

真讓人羨慕能擁有自己規劃的視聽室,
重低音跟我一樣,能談談整體效果如何嗎?

omgmin

感謝雷兄指點：
1.因為主牆面寬不足，主升道喇叭上段稍被布幕遮住，音響老闆說可透過音源調整輸出方式解決?
2.目前hd有兩顆，另一顆為外接式硬碟盒，佔不會插拔，不過日後就難講了....烤麵包機現在好像市面買不到了

angi兄：我是透天一樓，客廳兼視聽使用。牽獨立電源不麻煩，水電應該半天就搞定了，好像是$5000~6000

steve兄：重低音表現很棒，不過可能是空間關係，在超重低音表現時，有共鳴產生!

jason_0937

簡單大方又有質感和實用性,想必樓主一定費盡千心萬苦的詳細規劃,值得借鏡;感謝分享,我喜歡

小許

本文章最後由 小許 於 2013-7-24 18:54 編輯

omgmin 發表於 2013-7-24 17:59
感謝雷兄指點：
1.因為主牆面寬不足，主升道喇叭上段稍被布幕遮住，音響老闆說可透過音源調整輸出方式解決? ...

很精釆的分享！
也恭禧樓主為自已打造了那麼美的視聽空間。
很可惜喇叭擺位全部都靠牆~~中置在和主聲道都在喇叭的後面會造成劇院效果大打折扣。
這位老闆有幫利用音源調整輸出方式解決了嗎？能否與大家分享~
小許對這樣的調整功力相當有興趣。
其實小許建議將主聲道往外拉，重低音拉到層板下。
記得音壓、距離重新調整，效果會比您現在的擺位好非常多！
買個現成的門檔放在喇叭前面，以放防不小心將門開太大力而傷到喇叭。

omgmin

感謝小許兄建議，因為客廳兼視聽空間，多有侷限，魚與熊掌只能求取平衡，把主聲道拉到布幕外有實用性的困難，當時老闆說可以解決，所以我就沒有多加思索，可能本身是初入門，
目前聽不太出來到底影響程度多少。
您說重低音拉到層版下，是指放到什麼地方?

小許

omgmin 發表於 2013-7-25 15:36
感謝小許兄建議，因為客廳兼視聽空間，多有侷限，魚與熊掌只能求取平衡，把主聲道拉到布幕外有實用性的困難 ...

有點看錯，不過意思還是差不多。喇叭在布幕後聲音絕對會有差！而且不可能經由調整讓他的聲音與放在布幕前一樣。
您將主聲道(右邊的放在現在低音音的位置，左邊的往門靠。他就不會在布幕後了！而重低音下面很像有一塊低音墊，把它拿掉。放到層板下高度應該OK)

真平

omgmin 發表於 2013-7-24 17:59
感謝雷兄指點：
1.因為主牆面寬不足，主升道喇叭上段稍被布幕遮住，音響老闆說可透過音源調整輸出方式解決? ...

調整不是萬能的，高音輸出經過布幕的衰減不可能經過調整就調回來的，這樣的說法實在有點扯。

qq123321qq

沒批評的意思
只是剛好大山電纜.....這東東....品質實在...公開我怕會被公幹=.=
只能說在機電 電機業 頗負盛名.....
木造機櫃  對新機器沒問題 往後可能會有過熱.散熱問題
理線能把訊號與電源"走路"分向 訊號會更乾淨一些

omgmin

感謝小許與真平兄淺顯易懂說明喔~

cnnd

真平 發表於 2013-7-25 22:00
調整不是萬能的，高音輸出經過布幕的衰減不可能經過調整就調回來的，這樣的說法實在有點扯。 ...

看這器材應該是網上的店家配的

真的建議主喇叭擺位要再調整
五米觀賞距離配135吋大螢幕
所以面寬稍微不足
起碼看電影時主喇叭要拉出背牆
窗簾遮光要留意

另外電源專線有另外裝專用NFB嗎?

小許

cnnd 發表於 2013-7-30 21:56
看這器材應該是網上的店家配的

真的建議主喇叭擺位要再調整

其實要上135吋還要考驗到投影機的強度，

如果等級不夠高硬上135反爾會造成不夠亮而得到反效果。

網兄說到重點！是否有電源專線。

音響環結中往往被人乎視的一環。

smallnam

angichilk 發表於 2013-7-24 09:18
您的空間比較像是大樓，搬進來前就先規劃好了，整體空間很棒很乾淨!!

想問一下，牽獨立電源會很麻煩嗎?... ...

重低音跟我一樣

e996046

一個夢想的完成對自己來說真的是值得慶祝的事!

omgmin

e996046 發表於 2013-9-24 00:18
一個夢想的完成對自己來說真的是值得慶祝的事!

的確沒錯喔  成就感只有自己能深刻體會

jamie

客廳桌面建議可以買塊漂亮一點的桌布鋪著,或是剪塊黑絨布,要使用投影機時拿出來鋪上,才不會反光嚴重,對畫質及眼睛觀賞時,舒適度會比較好
