PS4完全拆解：做工精湛 業界良心

west

索尼日前自己大大方方地拆解了PS4，讓世人盡情欣賞其內部涉及，但是說起拆解設備的專業和細緻程度，誰能比得過iFixit？對於這麼重大的產品，iFixit也是高度重視：第一時間聯合芯片專家ChipWorks對其進行共同拆解研究、拆解過程全程直播、首次放出超高分辨率原圖(最高超過5000×4000)。

有了ChipWorks的參與，相信芯片級的分析也會很快跟上，特別是那顆AMD APU的內部秘密很快就要大白於天下了。

背部接口：電源輸入、數字光纖音頻輸出、HDMI、RJ-45以太網、Aux私有接口 (可連接PlayStation Camera等設備)

針對部分用戶碰到的無法開機問題，已經確認源自HDMI，而惹禍的是接口內部的一小片金屬向上彎曲，破壞了與數據線之間的連接，導致視頻信號無法輸出

外殼的這一部分按住向外推即可拿下

很簡單吧

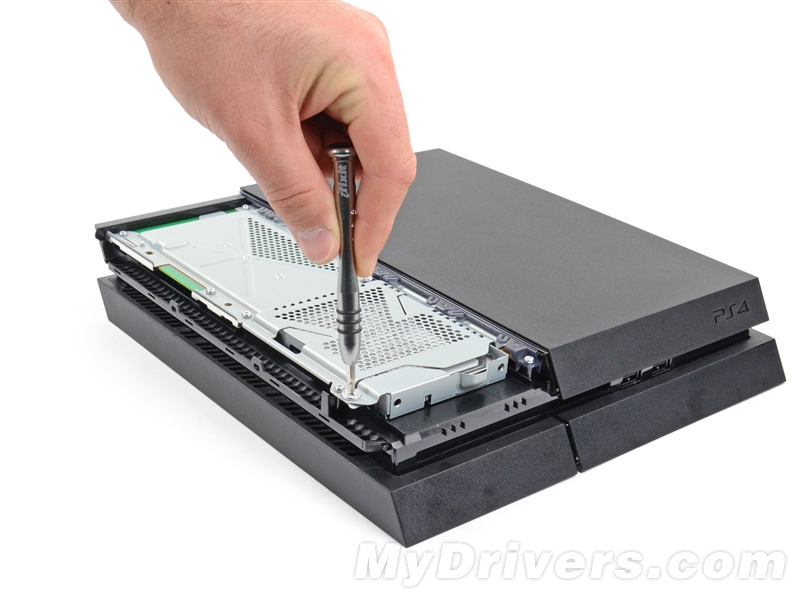

一些標準螺絲只要擰下這一顆……

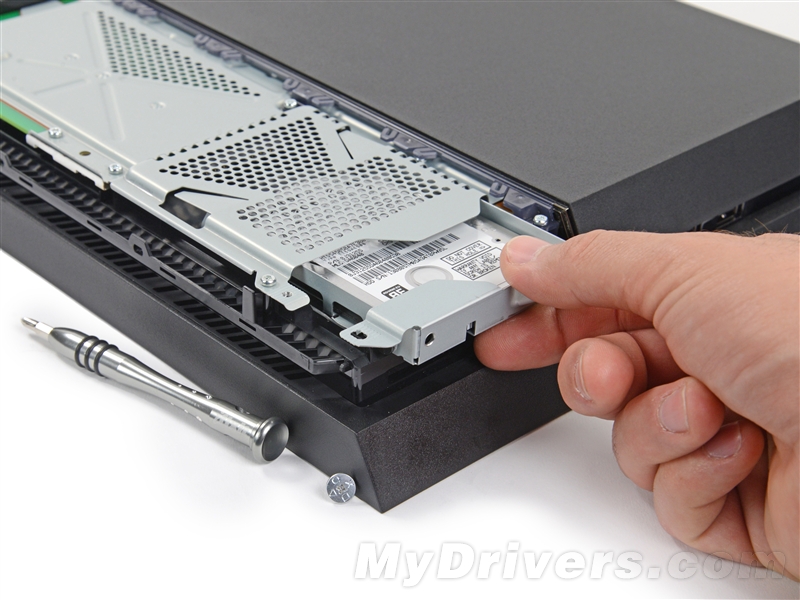

硬盤就可以輕鬆抽出了

來自西數旗下HSGT，2.5寸，500GB容量，SATA 3Gbps接口，可隨意更換

只要硬盤厚度不超過9.5毫米 (筆記本硬盤標準)，都可以裝上，那些12.5毫米的大個兒就不行了

REF:  http://news.mydrivers.com/1/282/282925.htm

asa00322

在與iFixit聯合完成索尼PS4拆解的同時，ChipWorks還開始了他們自己的芯片探索之旅，並且迫不及待地和大家分享了第一批成果。

最重要的當然是索尼、AMD合作打造的這顆SoC處理器，也是一顆APU，集成了美洲虎架構的CPU、GCN架構的GPU，沒有額外的內存或緩存核心，全部整合在這一顆芯片內，因此核心面積也比較大，粗略測量有20×20毫米。

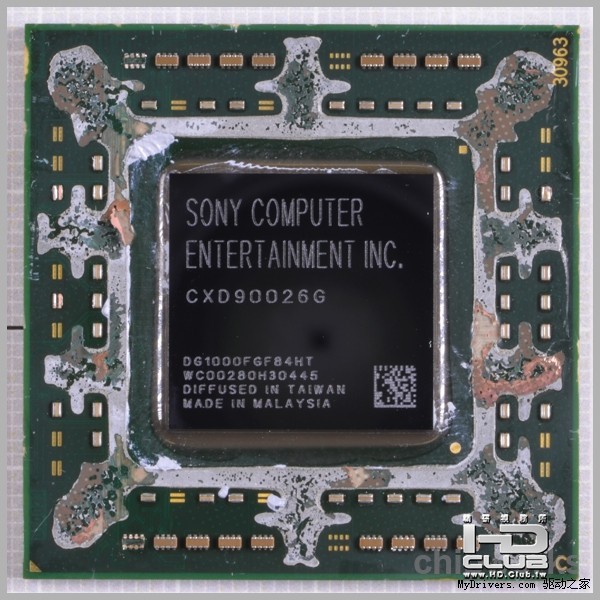

SoC APU處理器

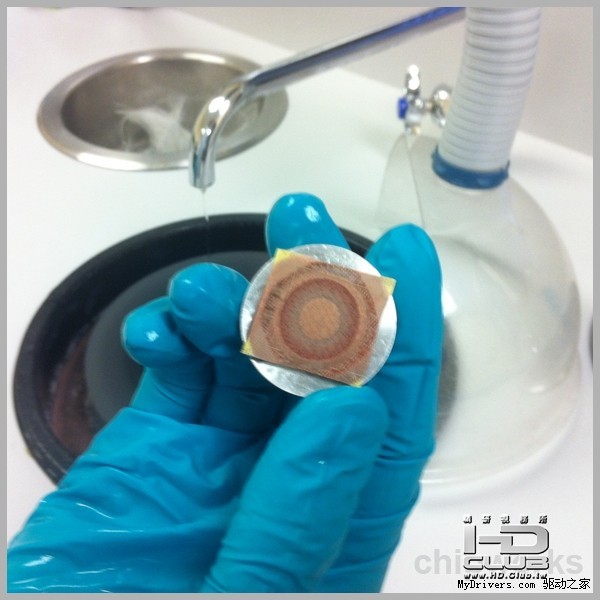

取下芯片，開始處理觀察

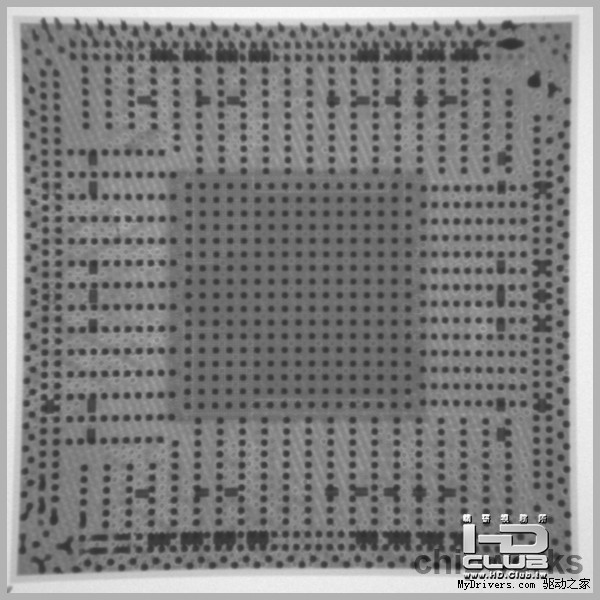

X光正面照片

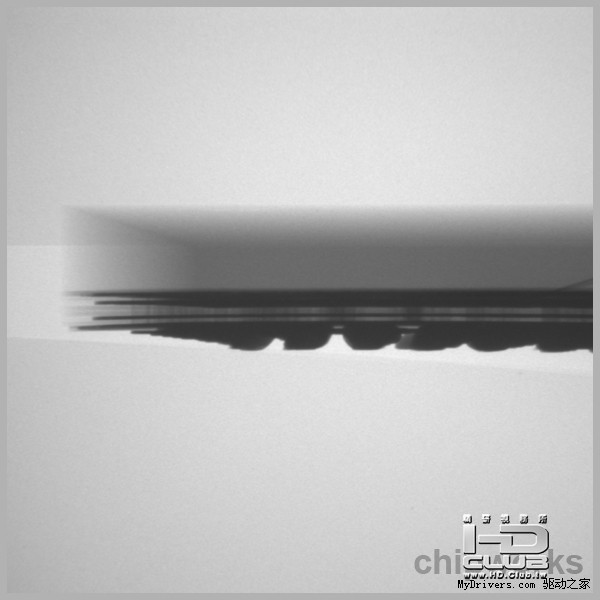

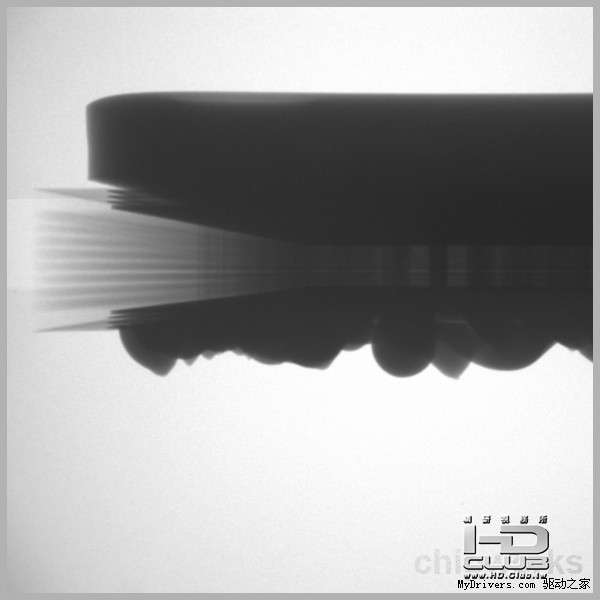

X光側面照

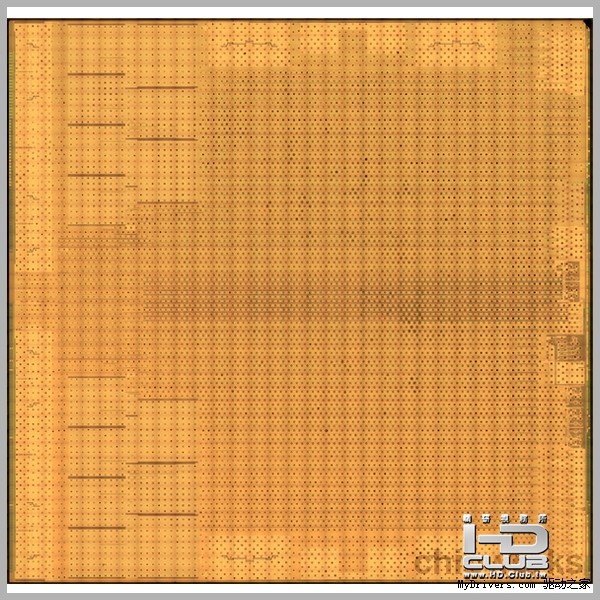

金屬層

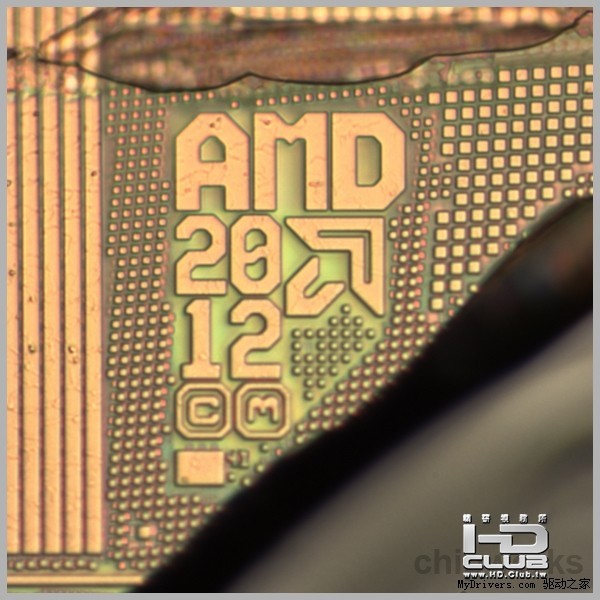

角落裡的AMD標識

PS4可以在待機模式中下載內容，就是靠這顆網絡協處理器實現的。從封裝標記上看，似乎是Marvell定制的。

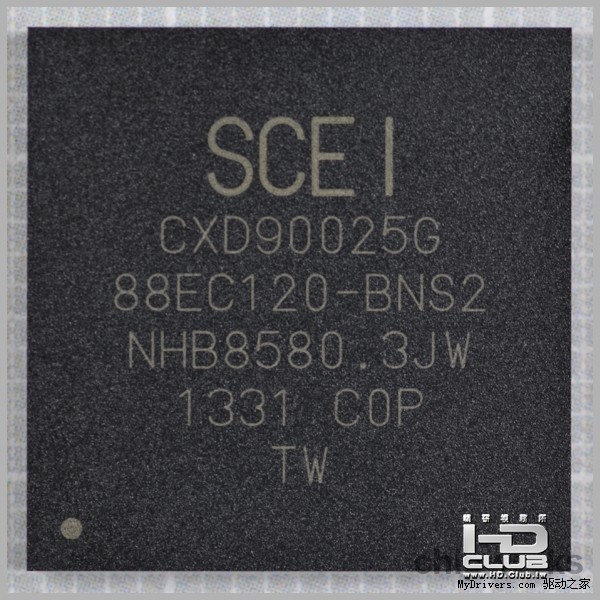

網絡協處理器

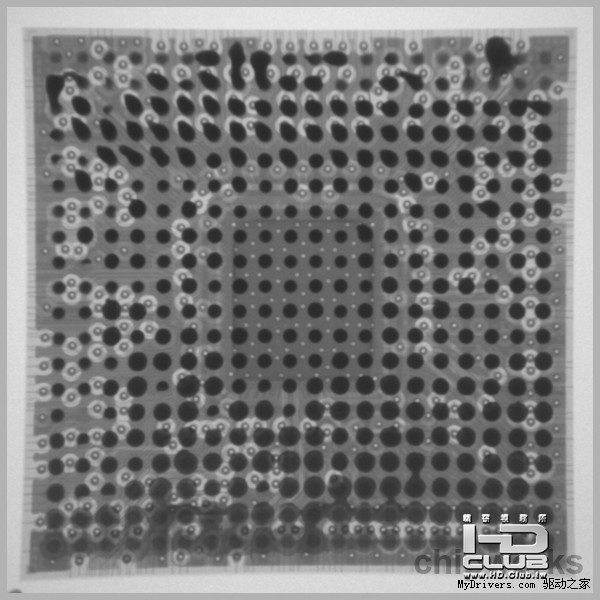

X光正面照片

X光側面照

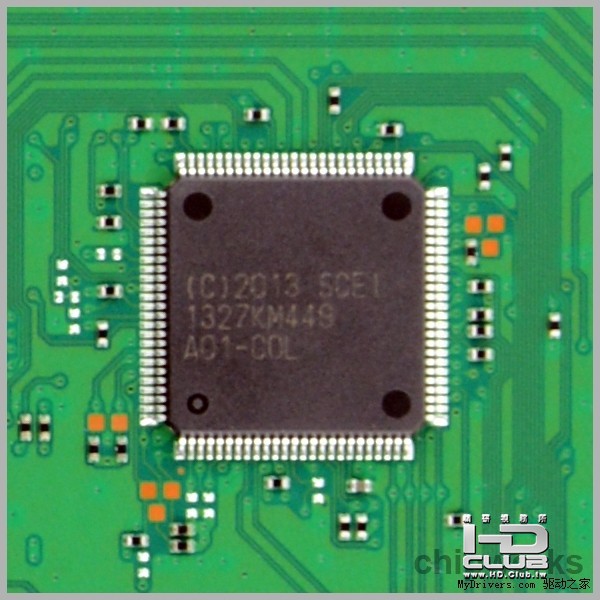

另外一顆打著SCEI標識的未知芯片

chaung

XBOX 應該也是ＡＭＤ晶片,就看後續任體寫得如何！
架構上應該都是類似的東西！

淡水阿忠

這次的主機要叫什麼呢~次次世代嗎XD
雖然PS4不向下支援PS3的遊戲...可是這次索尼終於用比較親民的架構了~
希望這樣子相對容易開發的環境可以吸引更多強作啊~

不過我應該也還是會等它slim一次才會買吧XDDD

kuokuo

美國零售店現在買不到 PS4,
賣的太好,
還是備貨太少!?
要買要等

pansc

本文章最後由 pansc 於 2013-11-19 03:29 編輯

不是有新聞說出貨量100萬台...

光售價合台幣130億台幣...

轉成美金4.3億美金...

我想算粉棒了...沒貨...請郭董要加把勁了...
我想有一堆貨一定會在大陸跟台灣...

deityxwq

PS4入手  RMB5000 = =  贵哦！

Subtitle2

deityxwq 發表於 2013-11-19 23:33
PS4入手  RMB5000 = =  贵哦！

5000 RMB 差不多 800 美元,
美國 eBay 用將近 700 美元賣 PS4, 算便宜嘞

Subtitle2

pansc 發表於 2013-11-19 03:28
不是有新聞說出貨量100萬台...

光售價合台幣130億台幣...

有人算出 PS4 硬體成本, US399
US399剛好是售價,
那 Sony 這次賠很多錢,
因為通路商, 零售店都要賺錢吧,
Sony 賣給通路零售, 應該是 US240-US280 吧,
所以 Sony 賣一台 PS4 應該虧100美元

rockzero18

淡水阿忠 發表於 2013-11-16 21:22
這次的主機要叫什麼呢~次次世代嗎XD
雖然PS4不向下支援PS3的遊戲...可是這次索尼終於用比較親民的架構了~
...

那個好像是相對用詞，「次」也就是 Next 的意思，
所以相對前一代，新主機都稱為次世代。(以上為個人見解。)

換言之真要說的話 PS4 確實可以說，
是 PS2 的次次世代主機，是 PS 的次次次世代。
老任的 Wii U 是 FC 的次次次次次世代主機 XD

承忠

本文章最後由 承忠 於 2013-12-1 18:50 編輯

這次的主機要叫什麼呢~白老鼠....(先買不一定最好品質,且...價錢...貴)

日本很聰明,收集全世界PS4問題後,再修改出日本規格(所以日本最後出PS4是最好,且....一定給自己人用)

日規有些特殊功能,是國外規格沒有辦法使用,前例:PS3就有部份功能限制....

所以只有等修改後,比較...穩再,買日規PS4主機

以上是小弟問宅男朋友才知道內幕....至少要到明年4月以後,買日規PS4主機(宅男看日文玩電動)可以慢慢等...

KICHIGAI

承忠 發表於 2013-12-1 18:46
這次的主機要叫什麼呢~白老鼠....(先買不一定最好品質,且...價錢...貴)

日本很聰明,收集全世界PS4問題後, ...

買日規機者的自我安慰?

你想太多嘍,
日本不出主要是怕打到年末PS3日本廠商的最後一賺,
如果PS4在這時攪局,年末到年初那堆PS3遊戲接受度會差多少,
該不會真有人信sony嘴上講初期沒遊戲而延期,說穿了是不想跟錢過不去,
PS3剛出時同時發售遊戲才幾款,足超過半年間這乾旱期多長,
唉,商人

承忠

PS4玩法因人而異沒遊戲下只能單純看影片(我還有PS2可以玩遊戲)

看你是單純看影片,宅男專業玩遊戲及享受網路上功能而定...

等半年後宅男朋友,到我家測試就知道了,反正PS4,播放器,電視要實際看過...才知道好不好....

YZF-R1

rockzero18 發表於 2013-11-23 17:41
那個好像是相對用詞，「次」也就是 Next 的意思，
所以相對前一代，新主機都稱為次世代。(以上為個人見解 ...

如果要這樣玩
PS3應該是次次世代主機(從PS1開始算)
PS4=次次次世代主機了
PS10?...次xN世代主機...?XD

ilvaio

一直在想用ps4或xboxone玩gta5和bf4會有什麼感受，bf4在次世代以經看過了，現在等gta5和看門狗發售一定會敗一台

Zeus_CY

ps4的質感真的還不賴

lommon

錯過第一波, 希望能趕快拿到 PS4

segasaturn

今天在新竹好市多的櫥窗裡看到了ps4還有兩款遊戲，
但沒標價錢也找不到提貨券，殘念....
