[精研評測] 畫質再進化-Epson EH-TW8200 v111版韌體更新實戰

[複製連結]

發表於 2015-1-22 08:35:56 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本文章最後由 精研編輯部 於 2015-2-10 15:03 編輯

畫質再進化-Epson EH-TW8200 v111版韌體更新實戰

緣起自從去年底,2014年11月至12月精研視務所與Epson台灣共同攜手合作舉辦其新一代主力中階投影機Epson EH-TW6600的相關體驗活動之後,筆者對Epson新一代家用級劇院級投影機在其整體機構與規格設計上的用心及表現,對Epson品牌以及產品能力有相當程度正面的看法,參加體驗會的精研會員亦若是。甫加上從去年開始所非常明顯感受得到台灣Epson在市場行銷與消費者反饋上面的積極努力與對應,勢必可以在家用劇院投影機市場的實際銷售層面站穩腳步也逐步開拓客源,讓挑剔的影音玩家們被Epson獨家的3LCD技術以及其表現深刻吸引並加入其行列。

如果正在閱讀文章的您錯過了過往的資訊,筆者在此建議先瀏覽以下的Epson EH-TW6600精研鑑賞會活動以及相關的評測文章:

[精研活動公告] Epson EH-TW6600 家庭劇院3倍亮機精研鑑賞會[新竹市]
[精研評測] 3LCD PJ大放異彩--Epson EH-TW6600 精研視務所聯合評測

大約在2015年1月中旬,某次與台灣Epson聯繫之時,對方的PM告訴筆者該公司的旗艦投影機型號日本方面有釋出全新的韌體版本,而更新之後客戶端對畫質全面的提升均有非常正面的反饋,希望精研視物所可以用專業的立場測試Epson EH-TW8200,並有系統地說明這一版新的韌體到底好在什麼地方,也因此有了這一篇的測試文章。一個禮拜之後Epson EH-TW8200投影機寄達,筆者抱著期待的心情便開始著手做相關的測試與文章撰寫。

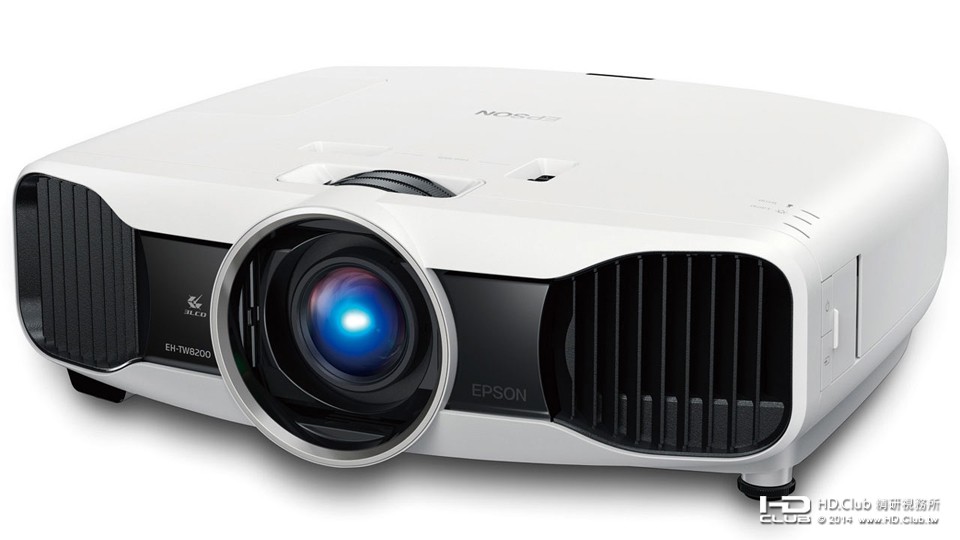

Epson TH-TW8200!
那麼本次投影機測試的主角是誰呢?答案是Epson的旗艦級投影機-Epson EH-TW8200。

這一台Epson EH-TW8200其實並不是2014年年底Epson官方所釋出的新型號,而是在2013年就已經發表的機種。事實上Epson EH-TW8200投影機剛推出之時筆者即曾在友人的視聽室看過投影畫面,但是一方面由於觀賞時間很短只有一個多小時,二方面因為有器材,環境與數位訊號源等搭配的問題,當時整體的表現當時並不能稱得上非常理想,而之後也再沒有時間做詳細的研究與測試。透過這次天時地利人和極其難得的機會,在精研視務所全遮光的視聽室,搭配優質的數位訊號源,旗艦級AV環繞擴大機以及表現優秀的HDMI線,來針對Epson EH-TW8200做詳細的測試與觀看,好一刷新過往對他的印象。

v111版本韌體更新了什麼?
事實上日本Epson在2014年底有在其官方網頁公布了Epson EH-TW8200最新韌體的相關訊息,更新方法乃至於下載韌體的載點供EH-TW8200系列的用戶自行下載更新;台灣的消費者比較幸福的地方是自今年初開始台灣Epson就已經自動將出貨的Epson EH-TW8200更新成為最新版本韌體以求最佳表現,而過往的EH-TW8200系列使用者如果想要能夠享受到韌體更新所帶來的好處亦可以與原本經銷商或者台灣Epson聯絡韌體更新的相關事宜。公司貨總是享有更完善的售後服務與保障的。

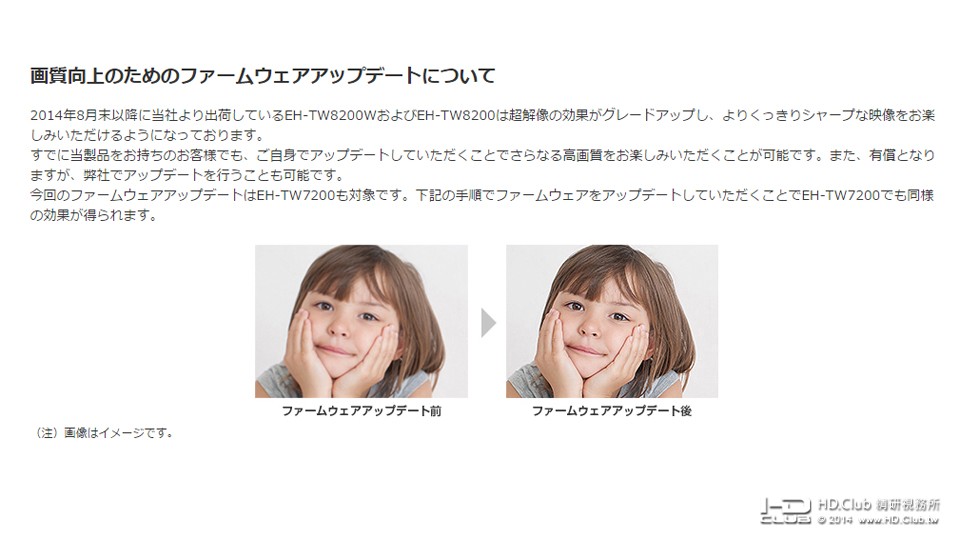

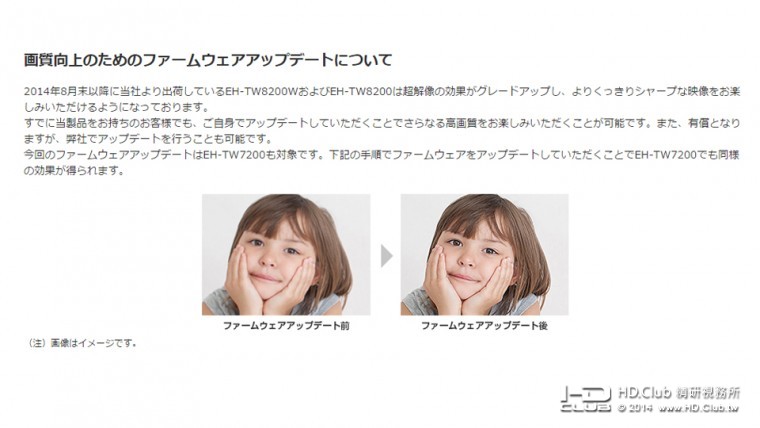

在這一版命名為v111的韌體版本,日本Epson網頁上所最主要強調的是細節強化的能力,亦即韌體更新完之後透過功能的設定畫面的細節會有很明顯的提升,如以下官方網頁的小女孩臉部示意圖。更新前為左側(較模糊),更新之後為右側(細節較清楚),差異與進步的幅度相當顯著。

除了上面所提到的細節表現增強,另外Epson官方也推薦,透過光圈設為高速可以更進一步縮小投影機在光投射時所可能產生的漏光,觀賞者可以享受更好的黑階表現;同時,黑階的能力也在v111版本有得到提升。

為了能夠切身實際比較韌體更新前後的差異,筆者特別請台灣Epson原廠保留一台帶有原始出廠舊版本韌體的Epson EH-TW8200,以同樣的環境以及片單先行完整測試過一遍,之後執行韌體更新流程,再以同樣的方式測試一遍,以確認韌體更新後是否有達到Epson日本官方網頁上所宣布的效果。雖然整體測試的時間,包含投影機安裝,卸下與調整會花掉兩倍以上的時間,但是韌體前後比較的結果是可以做實質上相當有意義的參考的。

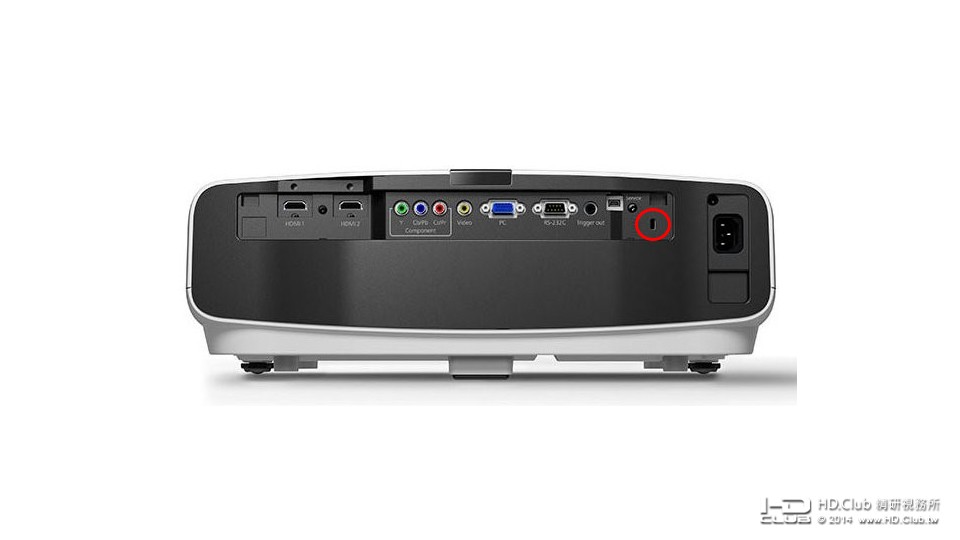

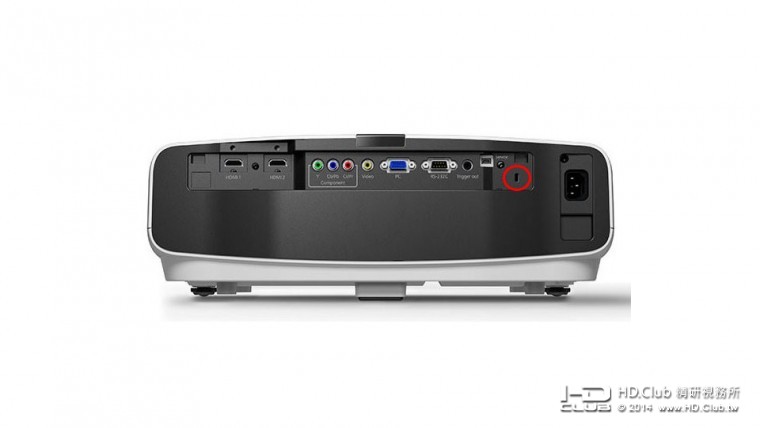

Epson EH-TW8200原廠就有在機器背後預留一個5-pin Mini USB的連接孔(請見紅色圈起部位),透過這個連接孔使用一般的USB線與電腦的USB 2.0連接埠連結便可以透過PC做韌體升級了。

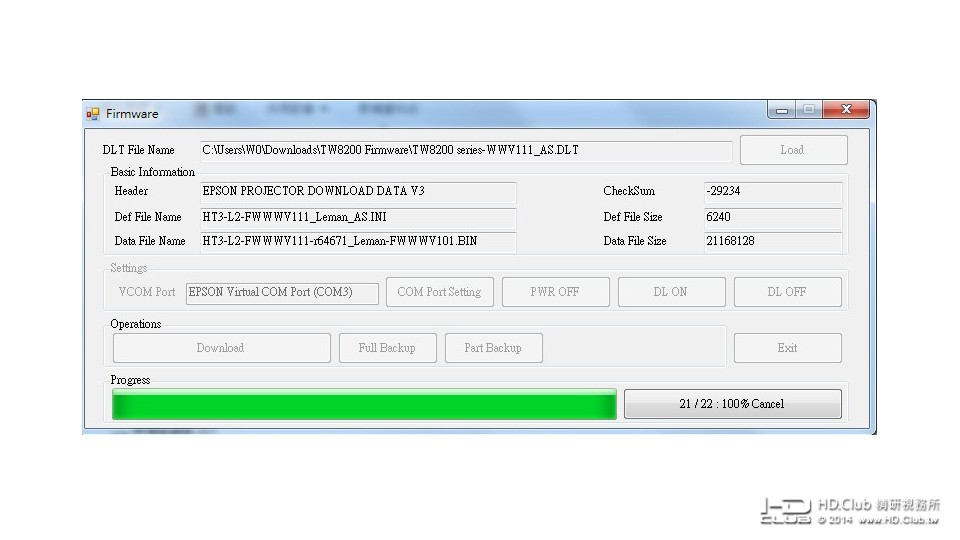

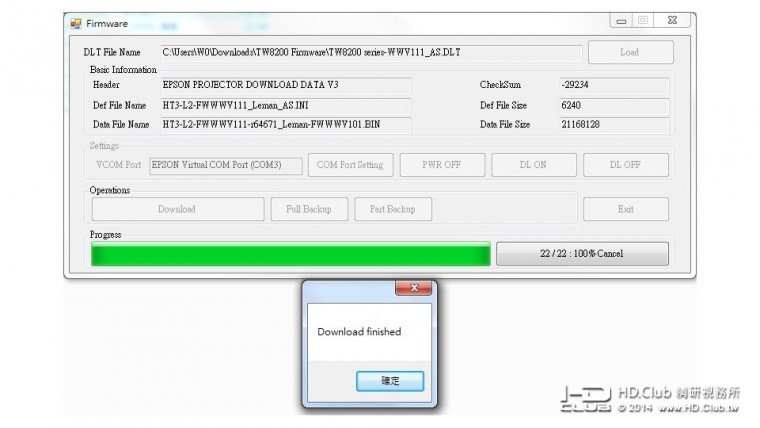

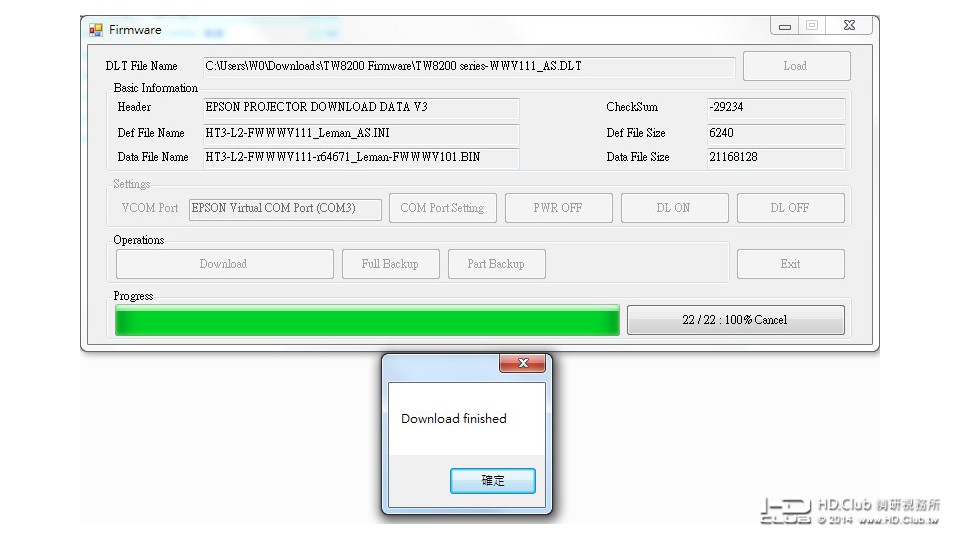

下圖是筆者透過Epson台灣官方所提供的軟體升級工具以新版本韌體做投影機本身內部Flash的刷機。V111版韌體大概約20MB左右檔案並不大,因此韌體更新速度很快,幾分鐘便完成了。
180324czzmh8ubgupccopj (1).jpg

180325pwzsj0ek99js3knk (1).jpg

接下來我們就來看看Epson EH-TW8200搭配新版v111韌體實機測試的結果吧!

實機測試
測試之前我們依照慣例,列出使用的相關器材以供參考--

測試場地:精研視務所總部視聽室(全遮光環境)
布幕:日本OS 120吋,增益1.0
數位訊號源:Popcorn Hour A-410改機版(Sigma 8911)
AV環繞擴大機:旗艦級 Pioneer SC-LX88
HDMI線:AQ-35 Kuro小黑線 x 2
投影機:Epson EH-TW8200

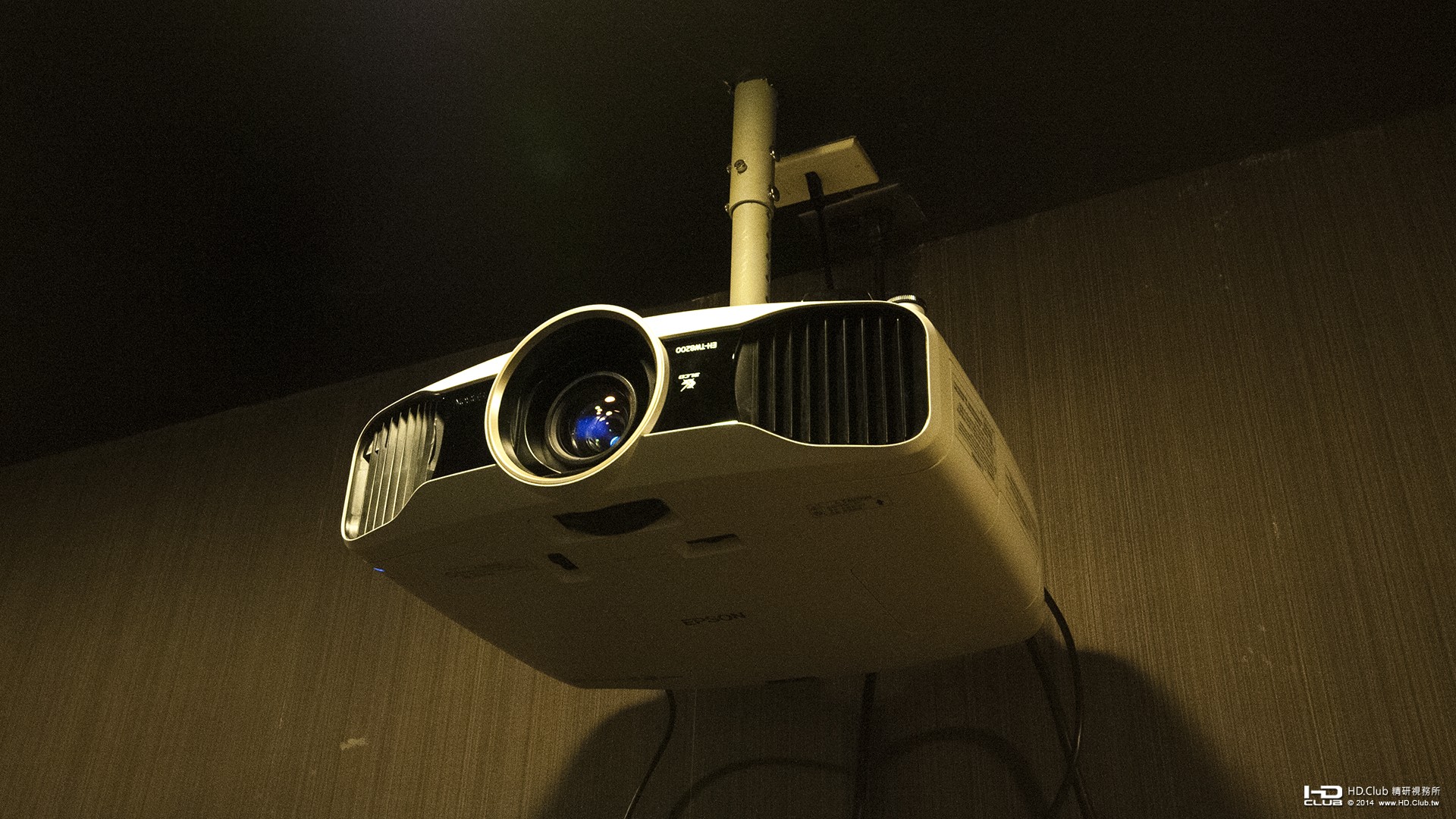

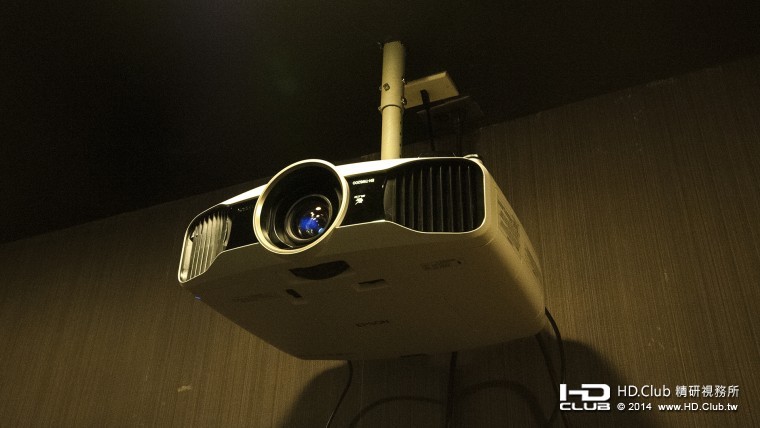

首先是投影機的安裝如下圖,Epson EH-TW8200蠻大一台,10公斤左右的重量一個人單手要安裝到投影機吊架上略有些吃力。因為要做實機畫面拍攝所以採倒吊方式安裝。與Epson EH-TW6600一樣,有Len-Shift的功能是一大方便,在非極端環境下可以不用計算Offset Value也無需考慮投影距離,同時不用幾分鐘就以旋鈕調好投影畫面置中與對焦了。如果預算上有餘裕,選擇有上下與左右Len-Shift鏡頭位移的投影機在使用者安裝環境上真的會相對的友善與方便。

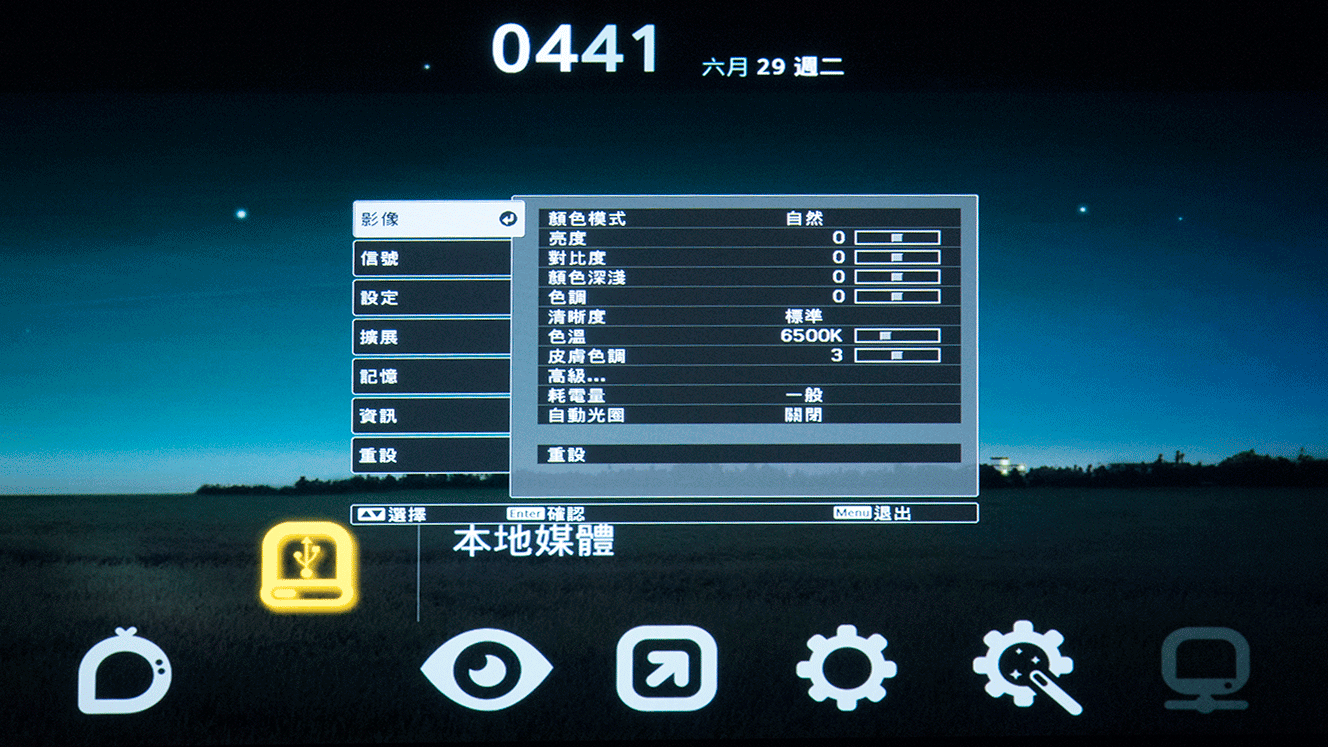

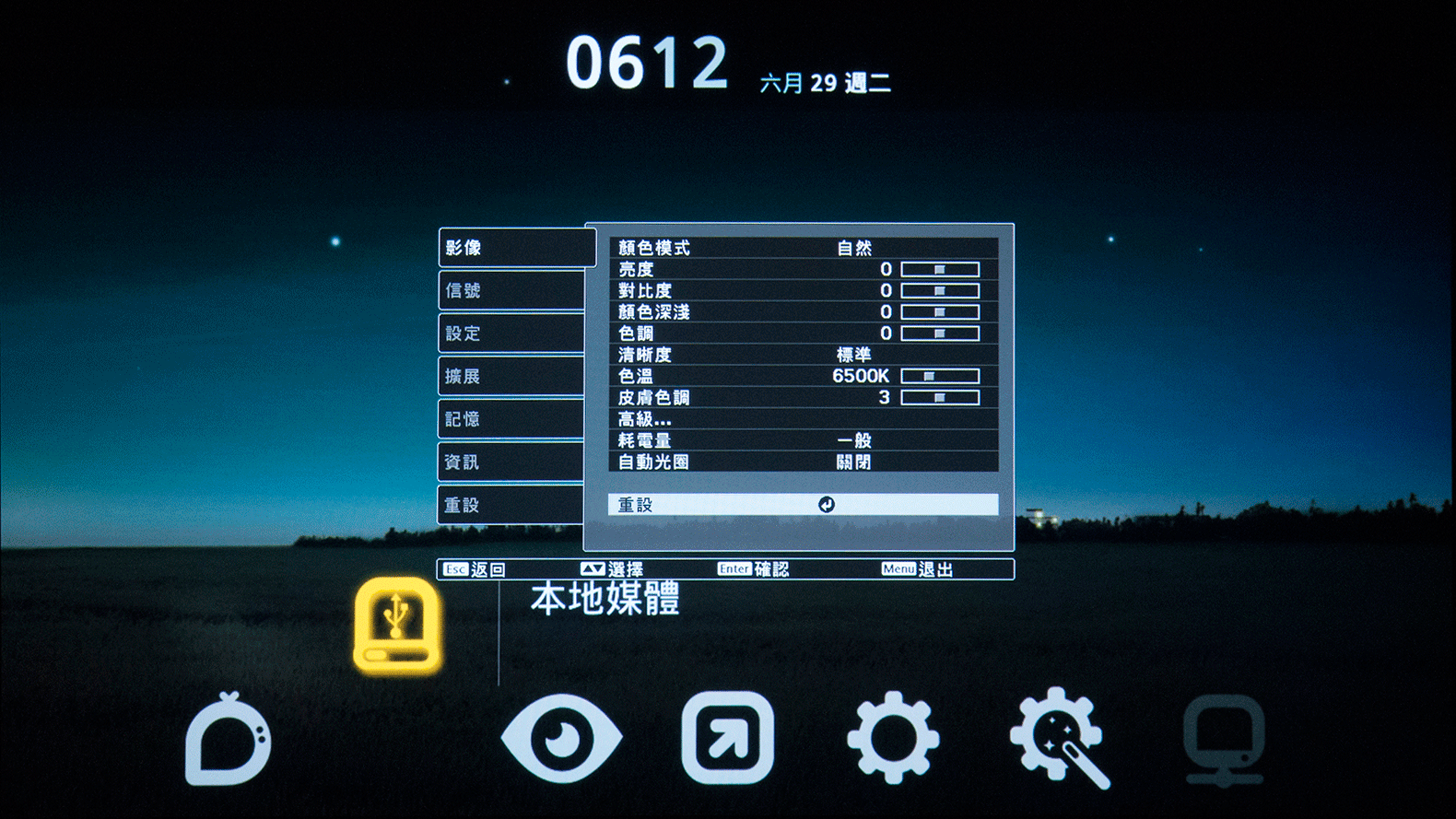

接下來的兩張圖檔是說明韌體更新前後的機器組態。第一張圖檔所顯示的韌體版本是v102,也就是出廠的韌體版本。在更新之後會變成v111。有關投影機的內部組態,我們這裡均維持Epson原廠的出貨原始資料,唯模式的部分設定為自然,色溫的部位調整在6500K,其他投影機的所有設定均為預設值並不開啟其他功能。

如上面所說明,下圖是韌體更新完以後的Epson EH-TW8200帶有v111韌體版本的示意圖。特別注意這裡韌體版本已經顯示為v111。最後的兩張都是數據的圖表是筆者特別向Epson官方詢問後所開啟的Epson EH-TW8200的工程模式,除了韌體版本之外還有許多機器的相關訊息可以參考。

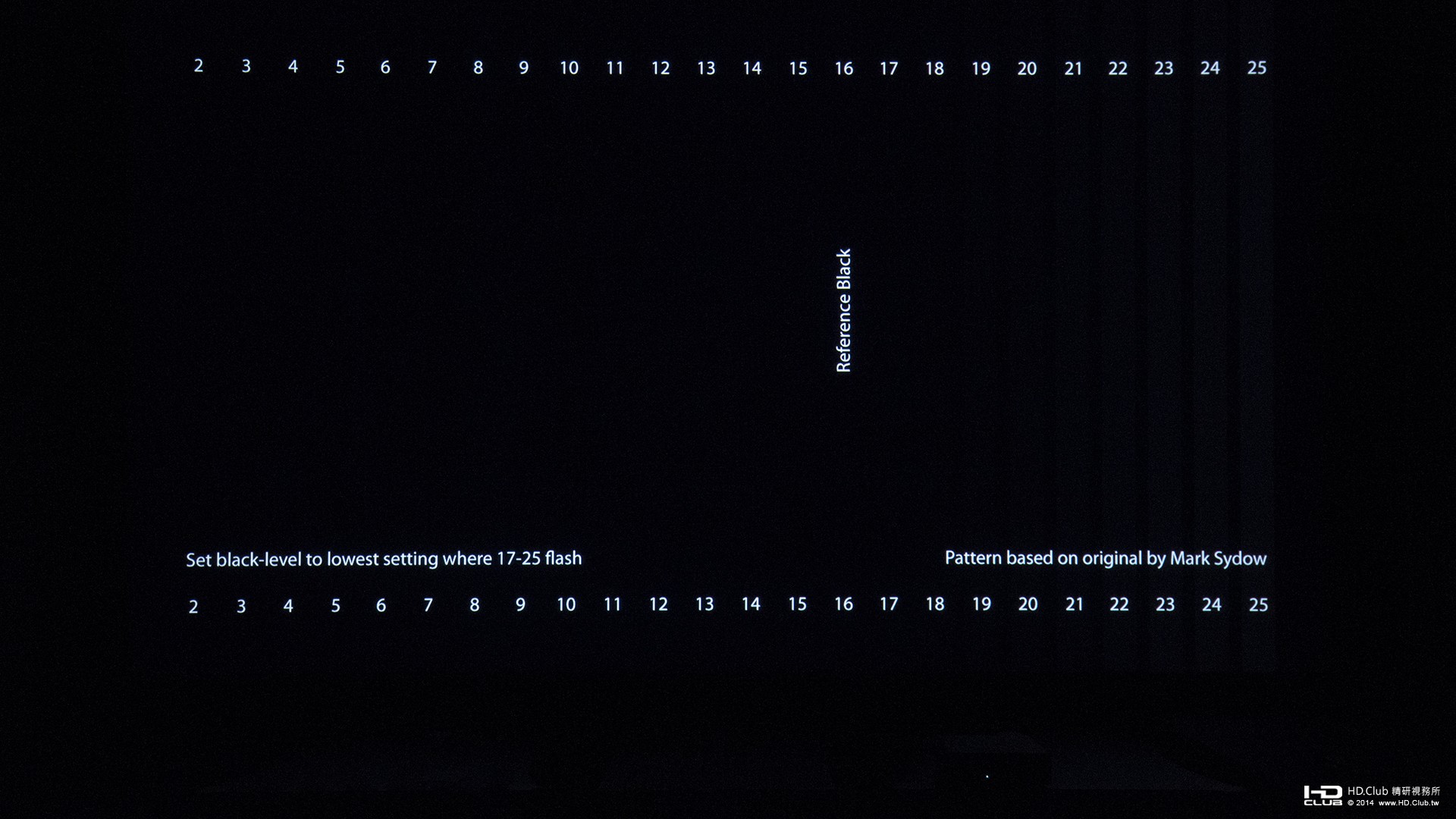

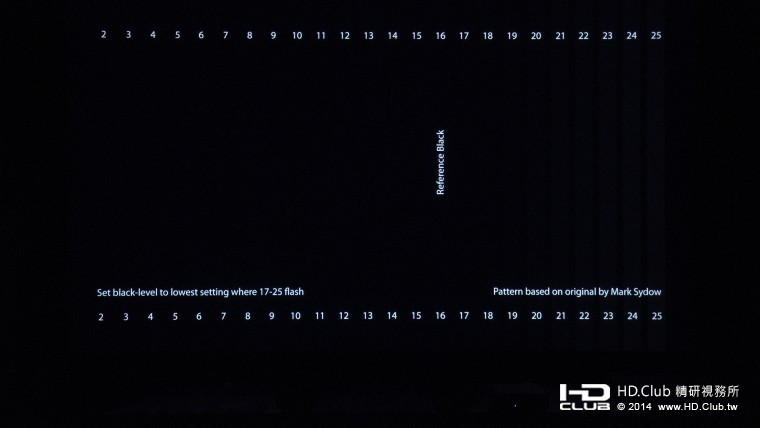

在開始測試之前先檢查黑位準。韌體更新之後原廠黑位準與白位準並沒有做更動,因此亮度與對比筆者都是設在預設值0的地方,沒有再進行校正的動作。

Epson EH-TW8200投影機強項與v111韌體版本表現
以下筆者分別列出以下三大點,總合說明Epson EH-TW8200機器本體以及更新v111韌體以後畫面的優勢以及表現。

A. 優秀的對比與更平順的階調
Epson EH-TW8200是價位帶落在10萬等級的投影機。當您的視聽系統與數位訊號源都到達了一個相當程度的等級,視聽室的遮光也做到完美,那麼不同等級投影機所投出來的畫面在表現上就真的是會差異極其明顯了。

由於是旗艦級的型號,Epson EH-TW8200比起自家中階與入門款的投影機,在投影畫面效果與表現上當然更勝一籌;投影機的高原生對比度對於畫面的表現著實有很大的加分,尤其是遇到黑色的場景以及2.35比1的畫面,Epson EH-TW8200更為深沉的黑色會讓人相當有感覺。

同時筆者有特別注意到Epson EH-TW8200韌體在從v102更新到v111之後,在一些容易出現Contour的漸層畫面,在漸層顏色階調上的銜接有再更提升一些。階調上面處理得更為平順會讓畫質有效的提升也更賞心悅目。

B. 更好的通透感與物件質感
由於Epson EH-TW8200投影機本體採用了更好的光學鏡頭以及3LCD光學元件,甫加上其2400流明的能力,整體投射出來不僅明亮,整體的畫面也有優秀的通透感,並同時能夠反映並還原電影原始拍攝時畫面中的物件質感。這個筆者所提到的所謂優秀的通透感與物件質感,除了需要上述的光學鏡頭與3LCD元件,同時也需要投影機的原生對比能力,線路設計以及投影機整體作動方式的設計與調整。相較於同廠牌家用劇院級投影機的中低階型號,Epson EH-TW8200在畫質與暗部確實有著優秀的表現與能力,以10萬等級投影機的表現來說是當之無愧。

C. 細節強化(esp. 韌體v111)
細節強化的能力是Epson EH-TW8200韌體更新至v111官方所列的畫質提升最大重點。事實上這個細節強化的能力除了需要透過更新到韌體版本v111,還需要透過開啟投影機內部的超解像的能力才能達到。雖然v111版本韌體日本Epson官方並沒有Release Note可以讓一般的用戶做參考到底改善,新增或修正了哪些地方,但以筆者實際比對了v102版本韌體以及v111版本韌體,在相同的條件下去開啟超解像功能並調整到相同的設定值,v111版本韌體除了在畫面上的整體細節強化上面處理得更優秀之外,也顯著地減少出廠預設值韌體版本v102在逐步增加超解像強度時所可能發生的影像邊緣劣化的狀況。筆者估計Epson日本官方對Epson EH-TW8200 v111新版本韌體有特別去針對投影機內部的設定值做通盤的分析與處理,同時並針對超解像功能的設定與演算方式做修正與最佳化,以達到原始v102韌體所未能得到的影像高細節還原並同時保持純淨與高品質的畫面呈現。

實機翻拍
接著我們要來看實機翻拍的部分了。首先要寫在前面的,是為求最接近原始觀看的畫面,本次所提供給各位參考的實機翻拍照片尺寸採Full HD 1920x1080,且照片並沒有經過任何顏色以及階調的調整,因此可以最接近並求最真實還原Epson EH-TW8200投影在布幕上畫面的表現;但是由於全遮光視聽室沒有光線並不利拍照,相機的ISO值拉高的同時會產生顯著的雜訊影響照片品質,另加上長時間曝光所可能造成的線條光暈現象均要作通盤考慮並盡可能避免。實際上我們已經在照片翻拍的品質上相當盡力了。同時由於Nikon相機以RAW檔拍攝,照片曝光原始資料顏色就是走清淡路線,因此投影機所呈現的實際色濃度與膚色都勢必會比翻拍的照片好上不少,這裡要先特別向各位做說明。

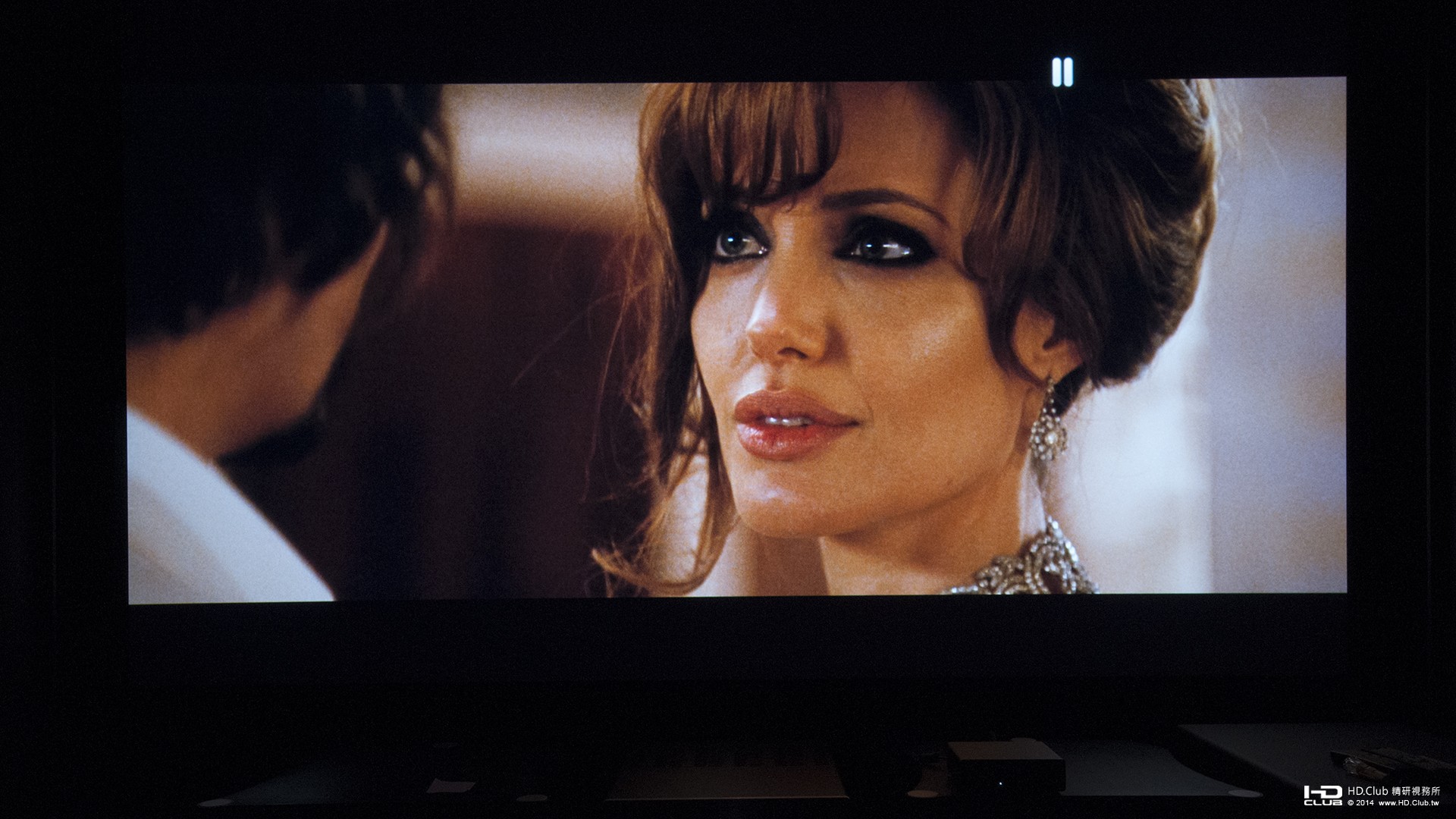

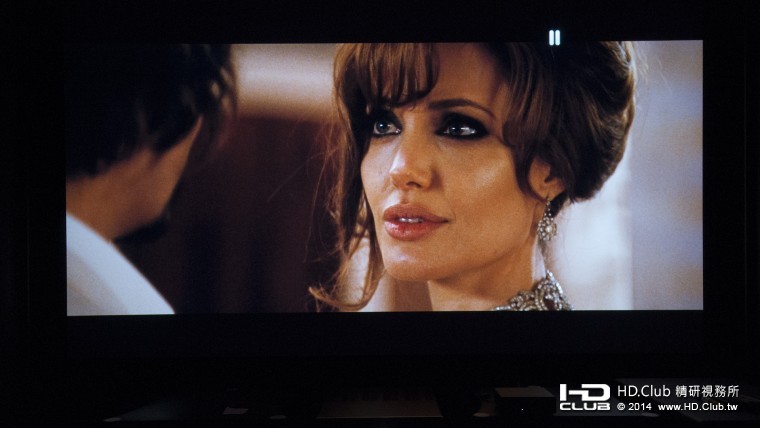

首先是透過安潔莉娜·裘莉來看投影機的膚色部位。維持Epson色調上一貫的作風,整體的膚色與畫面均以自然做為走向,不濃妝豔抹也不胭脂未施,表現屬自然真實派。注意這張畫面的眼妝,眼神光以及左側光源所照在安潔莉娜·裘莉的光影,Epson EH-TW8200高對比的優勢在眼神光以及眼珠凝視的神情有很逼真的還原與表現。

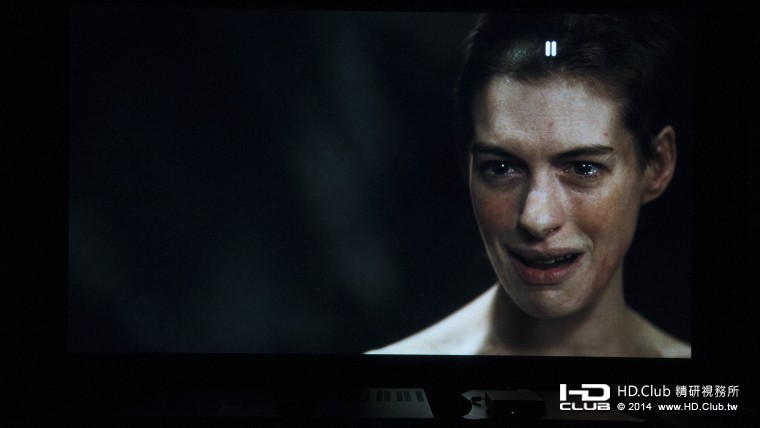

第二張以安·海瑟威的經典劇照為各位說明。這張劇照實際畫面的膚色會比照片的色濃度要更高一些,但是這裡一樣可以仔細觀看安·海瑟威額頭上多條的橫向紋路,眼睛下方的紋路以及化妝所刻意營造的黑眼圈,嘴唇兩側擠壓的紋路,臉上因化妝與情緒反應激動所導致的紅點,以及眼眶中帶有淚水並極具有說服力的眼神光,這些均透過Epson EH-TW8200優秀的對比與細節強化能力做恰如其分的表現。

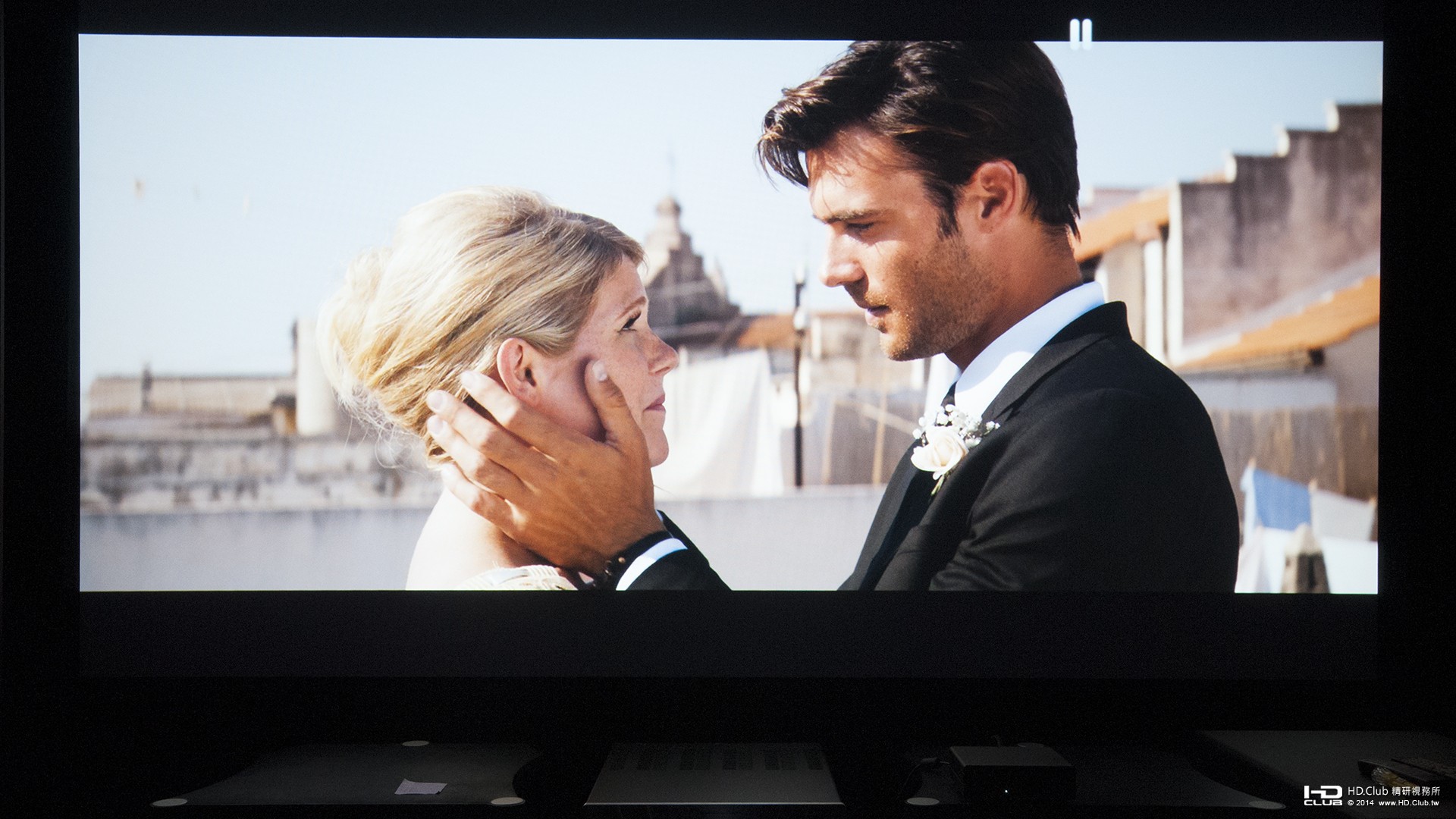

第三張舞力假期。這裡最主要是表現畫面中太陽自左側曬到女主角頭髮與男主角臉上因陽光高亮所帶來臉部光影,以及男主角頭髮以及黑色西裝的質感。Epson EH-TW8200在此也將以上特性與畫面重點靈活表現出來。男主角額頭上的頭髮讓人感覺好像隨手可觸一樣地真實。這一片舞力假期筆者在1/31日的體驗會第一場有做實機播放,相信到場體驗的精研會員有看過的會更有切身經驗的感觸。

尾段的重頭戲是前面所提到的黑階部位與暗部細節的測試了。筆者本次特別選用了大導演克里斯多福·諾蘭的兩部蝙蝠俠經典作為測試的範例。

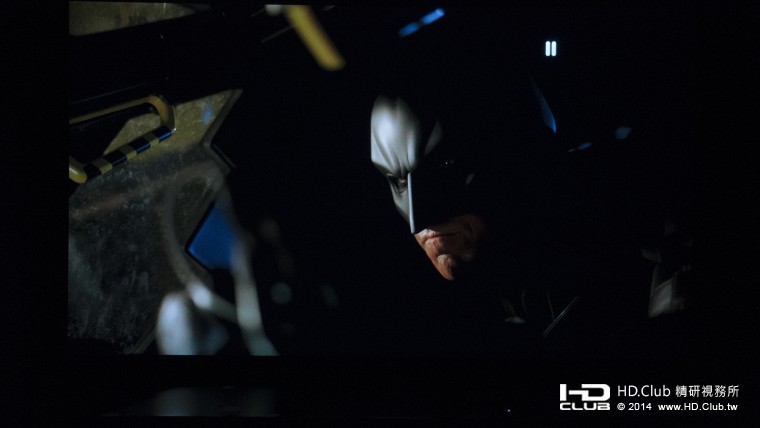

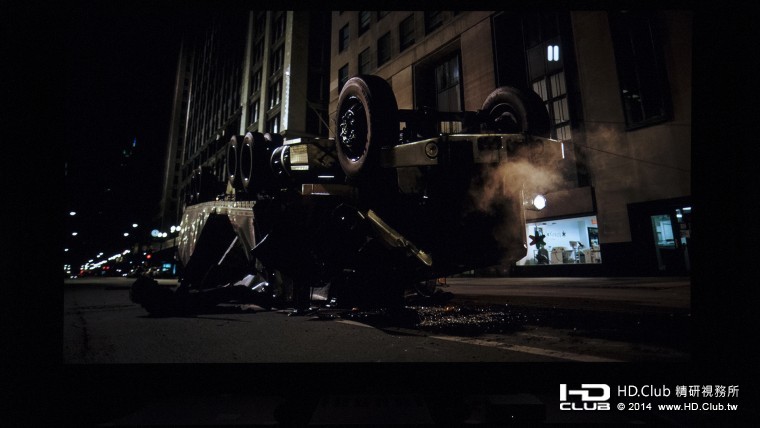

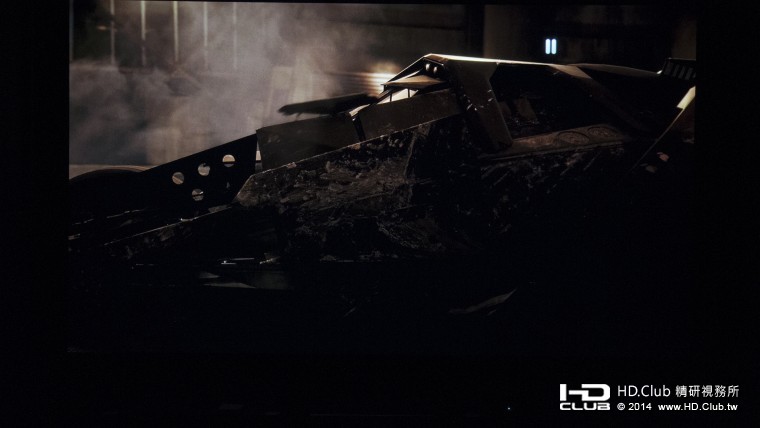

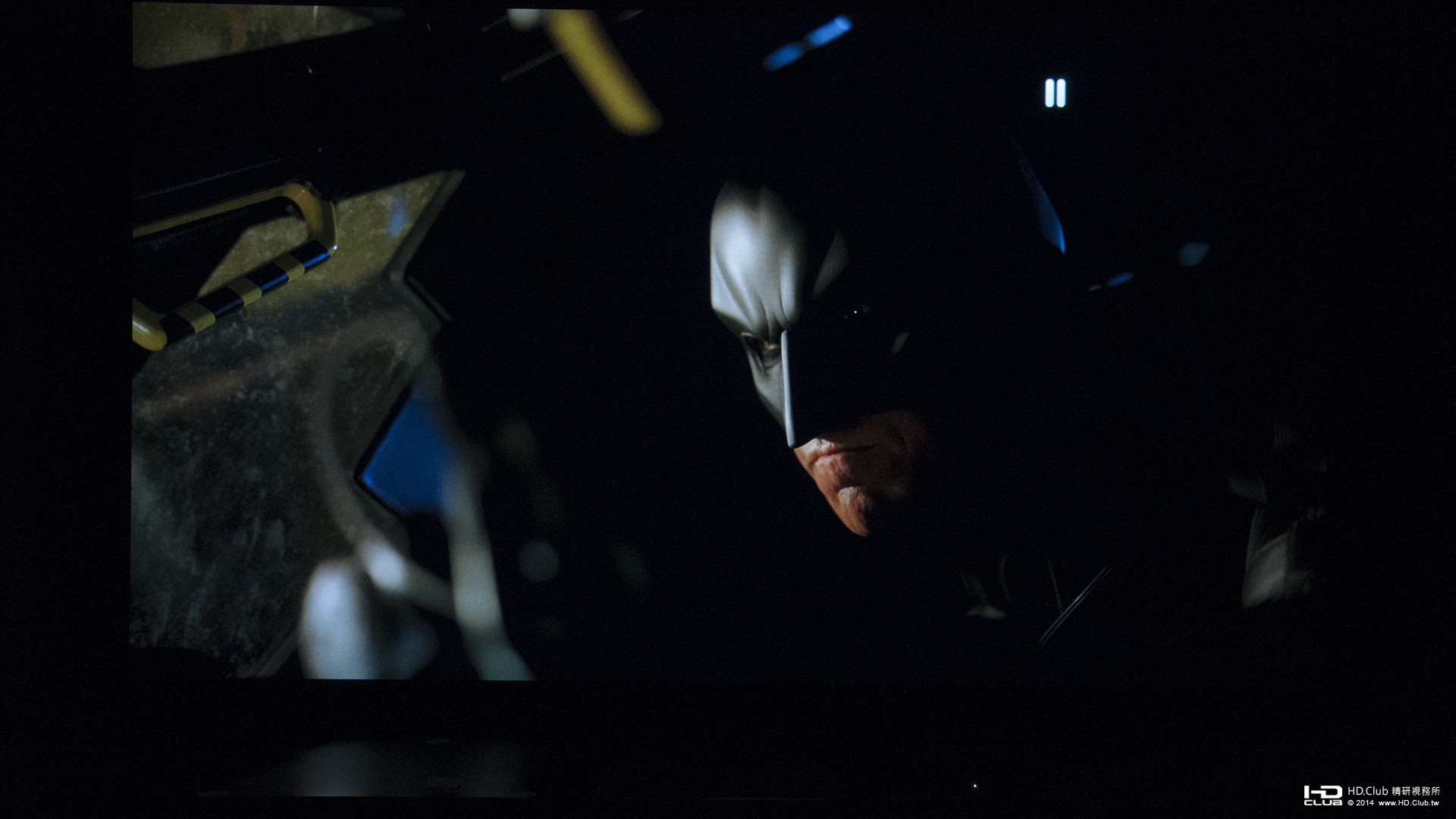

首先是黑暗騎士的部分,中間段追逐場景小丑對蝙蝠車的射擊乃至於蝙蝠機車與小丑大卡車的對決都是在夜晚與低光度隧道內帶有黃色路燈的場景拍攝,如果投影機的光學能力與對比度不夠往往會讓整個畫面一團黑而且暗部會出現沒有層次的狀況。透過以下的實機翻攝各位可以看到Epson EH-TW8200在處理暗部場景的能力,包含蝙蝠俠在車內由外部打光所顯現出的蝙蝠面罩質感與紋路,蝙蝠俠的眼神光,嘴唇與下巴紋路以及光線的影子,同時車內所看出的畫面左側細節亦清楚可見;第二張圖蝙蝠車自爆廢棄前變型成蝙蝠機車的畫面則可以看到即使在如此暗與低採光的場景,蝙蝠車門上的白色刮痕均顯示得非常清楚。而最後一張卡車翻車的照片可以看到光線從左側打來照在輪胎與輪框上面的黑色金屬反射質感與細節,以及灑落在車底下玻璃碎屑的反光等等。這些都是Epson EH-TW8200高對比度在黑階,暗部場景,以及暗部細節處理的很大優勢。

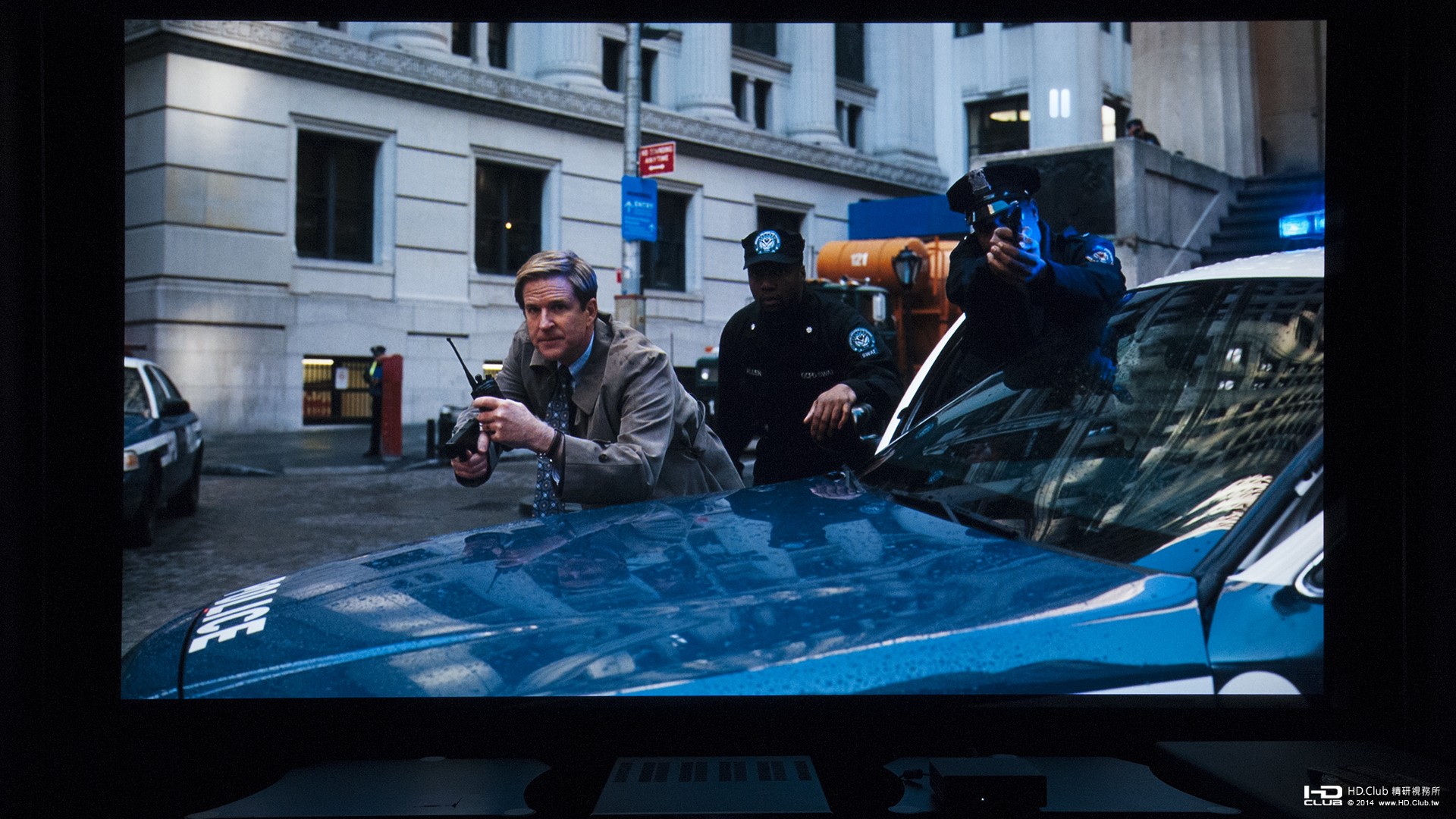

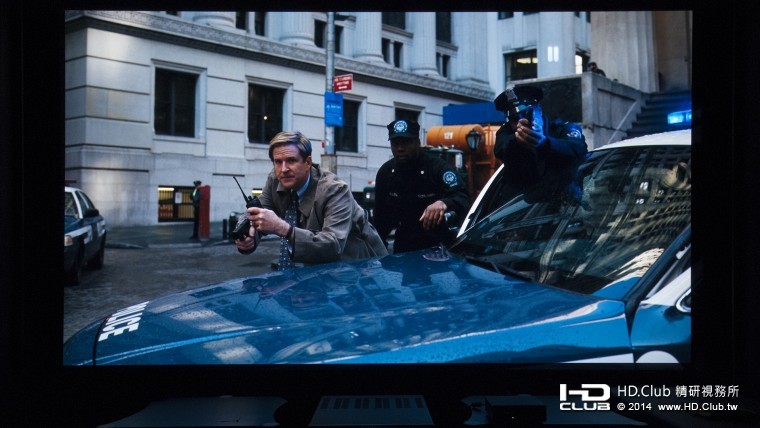

再者筆者要講到前文所提到的通透感與物件質感部分。我們取黎明升起中間段的華爾街片段。注意下圖的幾個地方:1) 警車引擎蓋上面佈滿雨滴;2) 引擎蓋會反光而且會將副警長與警員如同鏡面般反射於其上;3) 右邊警車鏡面的部位會閃亮反光並將大樓倒映在其上。以上所提到的引擎蓋金屬亮面質感,雨滴一顆一顆佈滿在引擎蓋上,以及擋風玻璃特有的玻璃反光質感以及相對應的影像映射,都十分考驗顯示裝置/投影機的畫面表現與還原能力。這張照片比起實際畫面雖然在彩度上仍然略有減損,但是對比度以及物件的質感上可以透過實機翻拍照片非常清楚看出Epson EH-TW8200投影畫面所呈現的高水準,同時也可以看出畫面相當乾淨,整體的通透感也相當不錯。

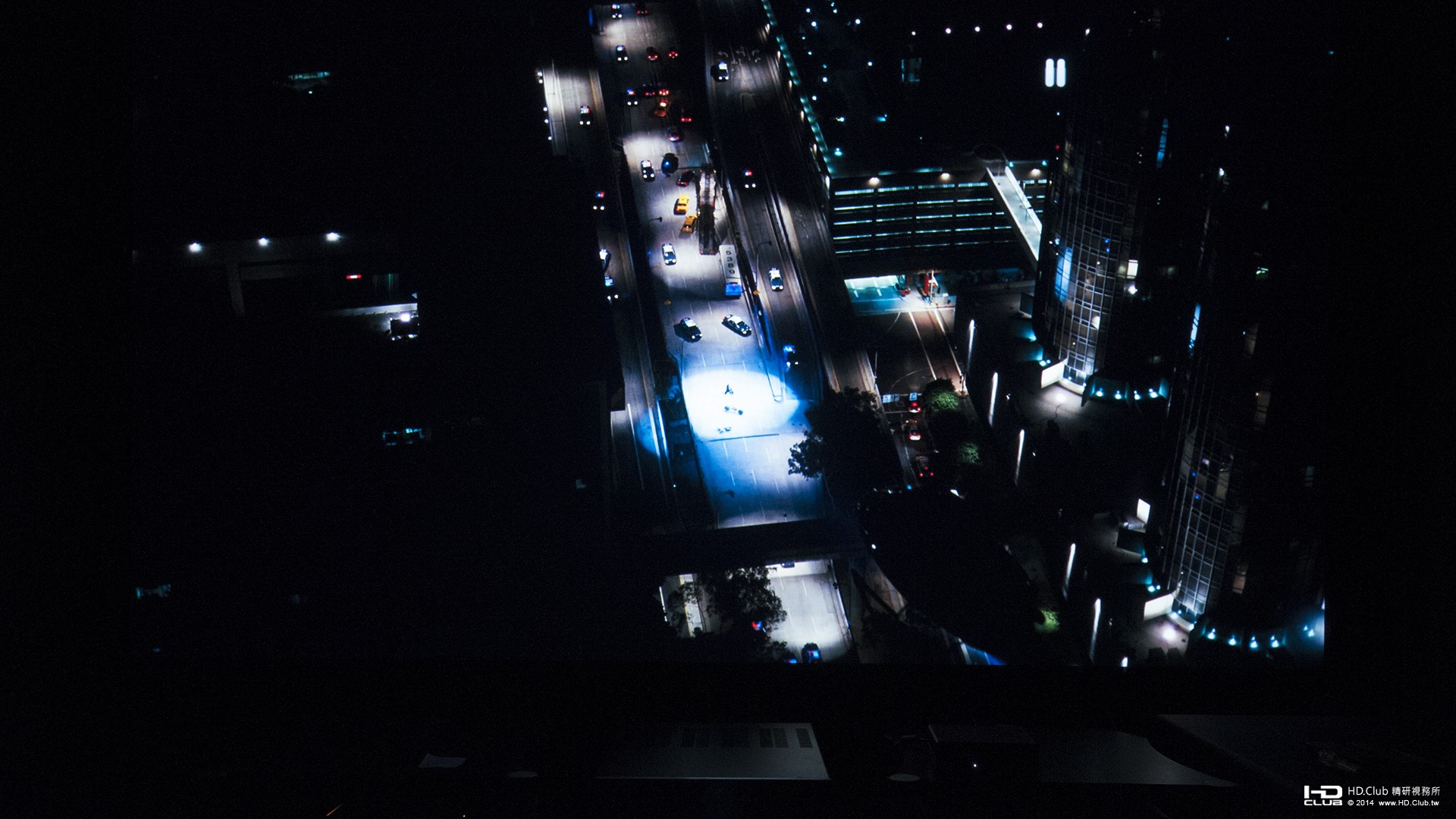

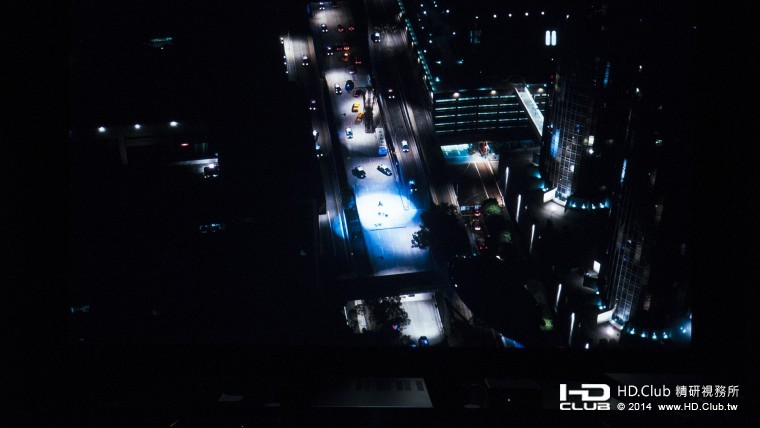

接下來是中間段蝙蝠俠被警車包圍的場景。這個畫面來測試黑階以及暗部是否正確處理得宜是很適合的。注意左邊三盞燈的下方還會有樓房與柱子,警示燈等等的暗部細節,這裡Epson EH-TW8200都有將其一一表現出來。筆者曾經看過一些系統是除了三盞燈有一點點些許微光之外,左側全部是一整片黑徹底掛點的。

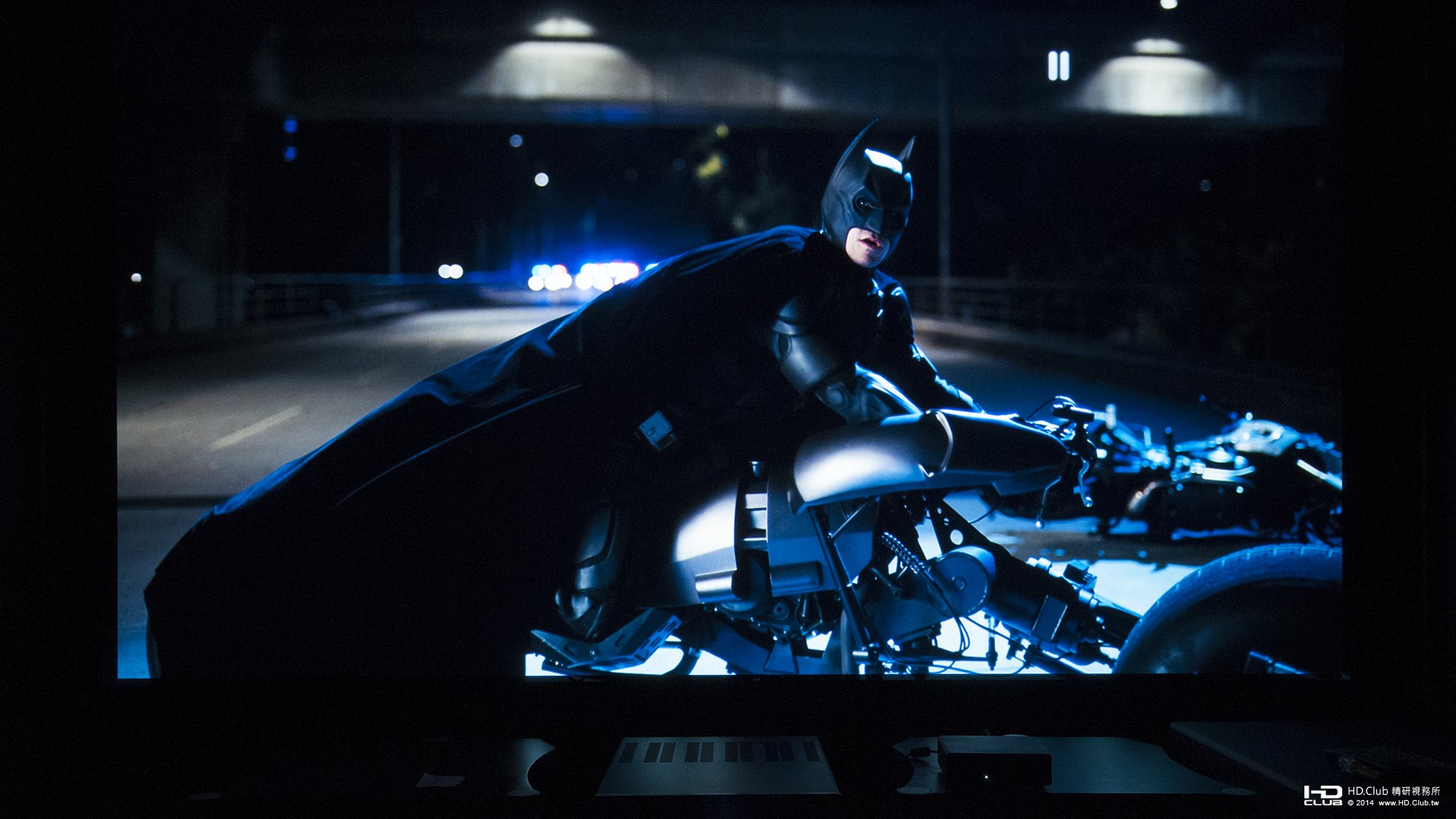

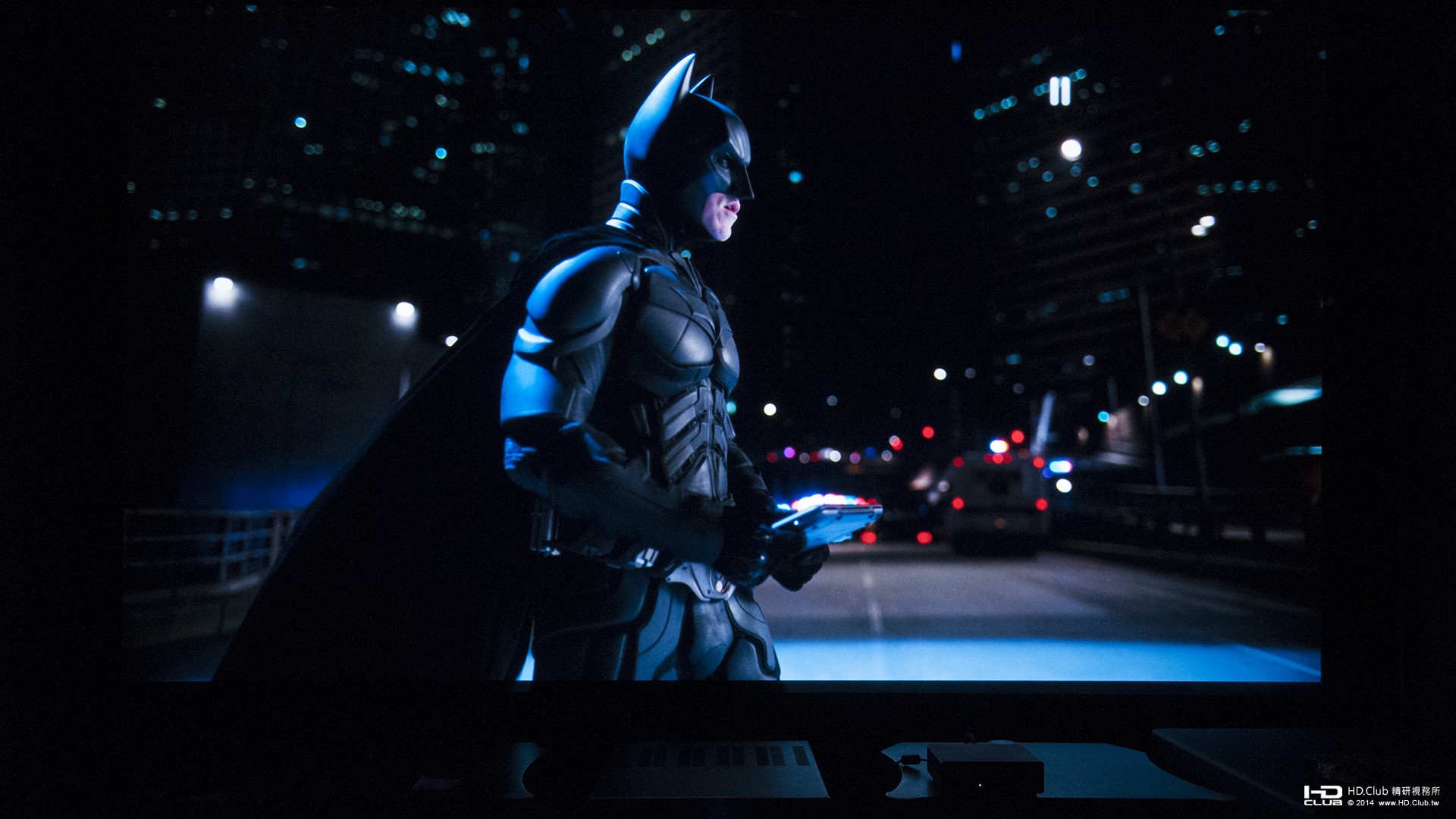

最後的最後我們來看蝙蝠俠本尊吧!同樣的這個場景也是非常黑以低採光拍攝的電影暗部場景,光源的部位只有上方直升機所投射的藍色光。在翻拍照片中可以很清楚看到蝙蝠衣的整體輪廓,包含頭盔,面罩,胸部與腹部所刻畫凹凸的線條,以及光滑部位針對藍色光源所反射與顯現出來的特殊物件質感。第二張蝙蝠機車因為藍色光線自上與左側照射所反射出極其特殊的金屬質感,以及最最難以表現的蝙蝠俠披風光線照於其上所反射出的絨布材質與柔軟布狀的質感並因風微微飄起。於此Epson EH-TW8200再次將以上的暗部細節與物件質感完整表現出來並讓人相當滿意且激賞。


結語
在接觸Epson EH-TW6600之前筆者已經有好一段時間沒有測試Epson的投影機,這次與Epson原廠所商借的Epson EH-TW8200,在各方面系統與環境最佳化以後所得到的表現,比起機器剛釋出的第一印象有好上許多,尤其在整體畫面的通透感以及物件質感的還原均可以達到另人相當滿意的程度。雖然定位在高階旗艦,10萬左右的等級在費用上比起Epson EH-TW6600也略高一點,然而Epson EH-TW8200其整體的表現以及畫面上提升的程度是絕對可以對得起售價的,就C/P值來說也算是一個不錯的選擇。如果在舊曆年前還有想要升級投影機計畫,又或者年終獎金發了投影裝置的預算可以更寬裕一些,實際走一趟有Epson EH-TW8200的展示點,確認一下韌體的版本是否為v111,然後盡情的觀賞用自己的眼睛確認其所呈現的通透畫面,優秀的物件質感以及暗部的細節,讓Epson EH-TW8200徹底滿足您對投影畫面的高品質要求吧!

(全文完)


 樓主| 發表於 2015-1-24 00:08:09 | 顯示全部樓層
本文章最後由 LEON 於 2015-2-6 02:33 編輯

體驗會的反饋
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2015-1-24 00:08:18 | 顯示全部樓層
本文章最後由 LEON 於 2015-2-6 02:47 編輯

以下也完整附上官方的投影機規格表,有興趣更深入了解的朋友可以認真參考一下:

Epson EH-TW8200 規格表

投影方式
RGB三片TFT LCD同時聚合呈像投影
液晶板-尺寸
三片0.74吋 16:9 TFT  LCD with MLA
液晶板-畫素數
Full HD 2,073,600 dots (1920x1080) x3
液晶板-面板比例
16:9
投影透鏡-調焦方式
鏡頭具備手動光學ZOOM及FOCUS調整功能
投影透鏡-放大比例
1.0~2.1
投影透鏡-焦距
F:2.3~3.6、f:22.5~47.2mm
投影亮度-白色亮度(Light Output)
2400流明
投影亮度-彩色亮度(Color Light Output)
2400流明
明暗對比度
600000:1(場景模式: Dynamic、耗電量: Normal、Zoom: Wide)
周邊對應中心亮度比
85%
光源耗能
230W UHE 燈泡(E-TORL)
燈泡型號
ELPLP69
燈泡壽命
4000 / 5000小時(Normal /  Eco)
解析度-標準解析度
1080P
解析度-支援解析度
480i / 576i / 480p / 576p / 720p / 1080i / 1080p
解析度-HDTV相容性
YES
支援訊號種類-RGB訊號相容
WXGA / SXGA/ XGA / SVGA / VGA
支援訊號種類--視頻相容性
NTSC / PAL / SECAM
色彩重現
全彩(10bit、10.7億色)
投射方式
前投 / 後投 / 懸掛
投影畫面比例 (:)
16:9 / 4:3
投影畫面尺寸
30~300吋
投射距離
0.87~19.15公尺
內建喇叭
---
有效掃描頻率範圍-水平
15~80 kHz
有效掃描頻率範圍-垂直
24 Hz, 50~85 Hz
鏡頭光學可調整範圍(Lens Shift)
±96.3%
  ±47.1%
梯形修正功能
垂直±30度
RGB輸入介面
輸入端子(1)映像 D-sub 15 pin  VGA端子 x1
視頻訊輸入介面
輸入端子(1)映像 (a)視訊端子  VIDEO端子RCA(黃色) x1
          (b)分量色差  RCA x3(RGB)
          (c)HDMI端子 HDMI x2
其他訊號介面
YES (JPEG)
控制 I/O
RS-232C    D-sub 9pin  x1
  Trigger Out  3.5 mm mini-jack x1 (Power on: 12 V  DC, 200 mA max)
  Repair service USB Type Mini B x1
使用環境溫度
5 °C ~ 35 °C <41 °F ~ 95 °F>
電源
100~240 V AC ± 10%, 50/60 Hz
風扇噪音值
22dB(Power consumption: Eco;場景模式:Cinema)
環境規格-消耗電力
場景模式 350W / 280W (Normal / Eco)
  待機狀態 0.27W
環境規格-重量
8.4公斤
環境規格-xx (公分)含鏡頭及腳架
46.6(W) x 39.5(D) x 15.8(H)
安全裝置
過熱自動斷電保護裝置
主要配件
電源線 (3.0m)一條
  無線遙控器 + AA電池 x2
  3D Glasses(ELPGS03) x2 + 充電用USB cable
  使用說明書組
  HDMI Cable 固定夾 x2
  保固說明書
其他特殊功能
進階自動光圈功能,600000:1 高對比
  480Hz Drive ,3D高畫質影像投影(需配戴3D眼鏡)
  內建2D影片轉3D功能
  Super resolution超解像技術
  側投影(Lens Shift)功能
  內建Frame Interpolation技術,動態影像更清晰流暢
  P-in-P功能
