再談HDTV色階校正

joewang2003

小弟最近在調校 Projector 和LCD TV 時, 尤其對廣色域的TV時, 總覺得SpyderTV or Eye-one 可以把顏色調"正確"; 但非"較討喜", 於是寧可用TV的色彩出廠預色值; 卻更加focus on Contrast, Brightness and Black Level 的校正, 在這裡先提供大家一個m2ts file (ideal for PS3)

joewang2003

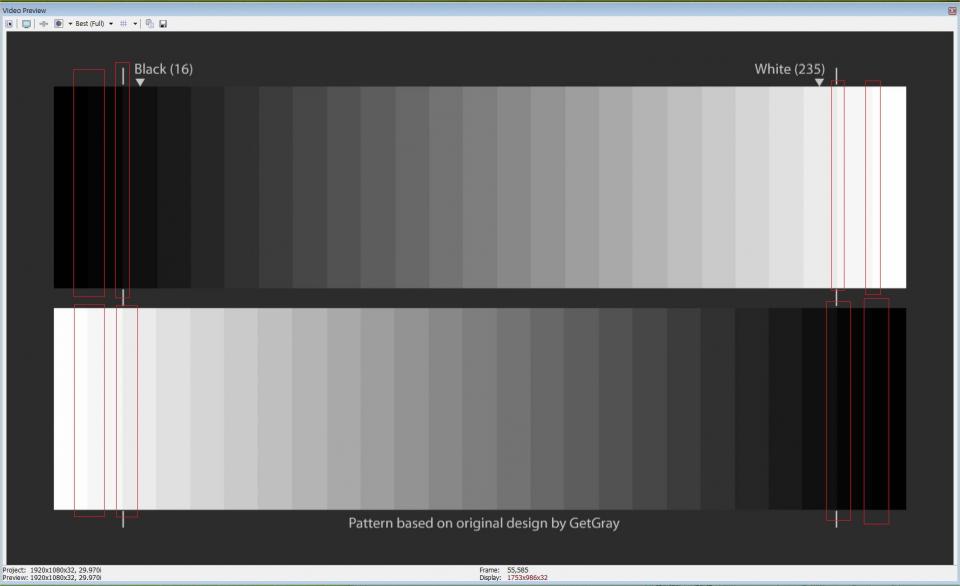

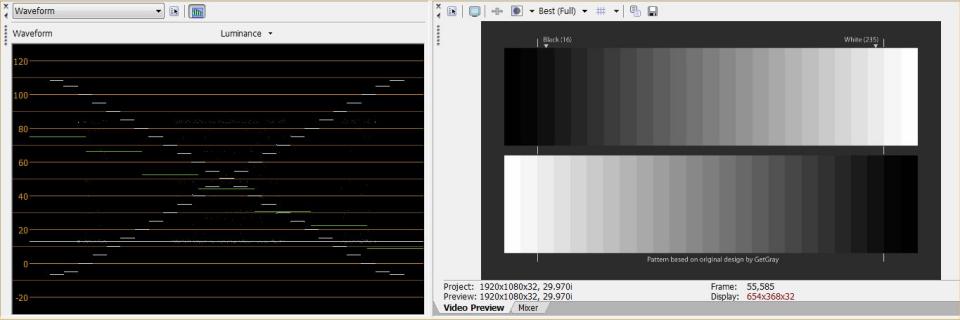

這個 Full-HD calibration pattern files 包含了蠻多的選擇, 但我最常用的是這個, 它同時包含了 blacker than black 和 whiter than white (both are illegal numbers on Rec709 standard, black色階設正確 且 Brightness&Contract 校正好的 HDTV是看不到的), 用Waveform 看一下, 確實有超過(16~235---> 刻度0以下 or 刻度100以上 (1~15 and 236 ~255),

[ 本帖最後由 joewang2003 於 2009-5-12 13:52 編輯 ]

joewang2003

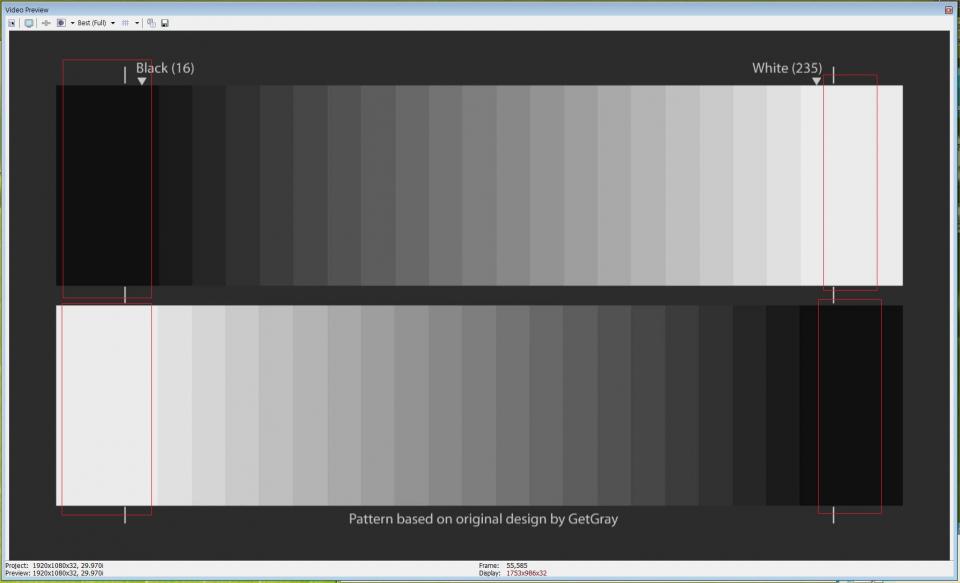

ok, 現在可以"來來回回"調整您的TV's brightness and Contrast, 直到下圖出現為止 (看不出 blacker or whiter 和 ture black(16) or true white(235)的差別

joewang2003

色溫設成 6500K or Noraml 即可, 若要較精細的調整, Spyder 類的colorimeter 是需要的
如連Gamma curve都想微調,  Spyder or Eye-one也是需要的, 但final tuning result的好壞差別可能有限( or not noticable by your eye)

[ 本帖最後由 joewang2003 於 2009-5-12 14:06 編輯 ]

joewang2003

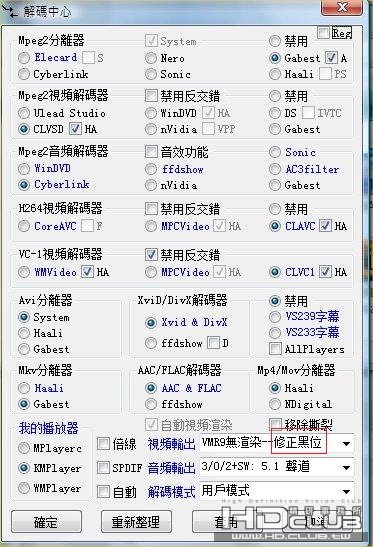

若您是用終極解碼在PC monitor看片子, 修正黑位一定要開, 比一比就知道
畫面washed out/低對比 的問題馬上解決

joewang2003

若要玩advanced calibration, 這片HDTV/Rec 709 校正patterns 做的很用心, 若有Spyder or eye-one, 搭HCFR來用真的不錯用; 是針對  Rec 709 colorspace 設計的, 您可以下載DVD ISO檔(如附件) 用 ImgBurn or Nero 燒成AVCHD 然後在PS3 or BD player 播放校正

joewang2003

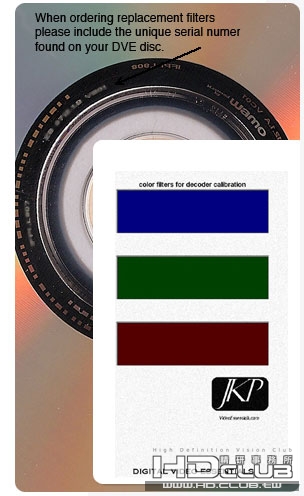

若沒有Spyder 又想省錢調校 Tint/Hue and Seturation/Chroma, Blue Filter 是需要的
DVE 有在單賣. 但我是直接買它的 DVE-Basic-BD 就有附了

joewang2003

HCFR Colormeter 官網:

http://www.homecinema-fr.com/colorimetre/index_en.php

soulman

推啦 ~ 感謝 joewang2003 大 分享 ^^ 沒想到這麼快 ^^ 有時間再來研究

karailin

感謝大大的分享~先下再來研究~

joewang2003

燒成AVCHD 的網友, 若要DVD圓標, 我做了一個如下:

原帖由 joewang2003 於 2009-5-12 14:21 發表
若要玩advanced calibration, 這片HDTV/Rec 709 校正patterns 做的很用心, 若有Spyder or eye-one, 搭HCFR來用真的不錯用; 是針對  Rec 709 colorspace 設計的, 您可以下載DVD ISO檔(如附件) 用 ImgBurn or Nero 燒 ...

真平

HCFR的完整用法在小弟的網站上有"kal的灰階及色彩校正手冊"完整詳儘的譯稿，有空多點一下上面的連接幫他們做業績，請參考
www.isf.com.tw 裏的"知識分享"裏
不直接給連接是網站架構還沒定案，怕網兄們將來找不到
還有10%的內容還沒翻完，並還沒潤稿，請包含一下。

[ 本帖最後由 r88522726 於 2009-5-12 23:33 編輯 ]

soulman

請問joewang2003 大大
我用Level adjust 後面有紅、綠、藍三色，那個應該也是類似調整黑白吧？
可是要以哪個為基準呢？沒有reference red, green, blue呢，此步驟是需要colorimeter?

調整紅綠藍，一開始有背景為黑色的，另一個為白的，這兩項應該是調整色彩吧？有訣竅嗎？ 感謝joewang2003 大大！麻煩您了！

真平

不是，那個是調color decoder，需要夠好的colorimeter，kal的手冊上有寫步驟。

long_huang

調廣色域PANEL要用上光譜儀才會準確,一般的校色器只能用在72%NTSC才會比較準,所以在調廣色域PANEL時在沒有光譜儀時用眼睛是最準確的,不然頂多調灰階暗部和亮部

[ 本帖最後由 long_huang 於 2009-5-13 00:09 編輯 ]

joewang2003

沒錯, ColorVision 的Spyder3 "號稱" 已support廣色域display, 但準確度上可要打上問號
On the other hand, 小弟認為 光譜儀精密調整 vs 目視調整 上的差距 在一般家用 TV / Projector (Home users), 可能差別有限

原帖由 long_huang 於 2009-5-13 00:08 發表
調廣色域PANEL要用上光譜儀才會準確,一般的校色器只能用在72%NTSC才會比較準,所以在調廣色域PANEL時在沒有光譜儀時用眼睛是最準確的,不然頂多調灰階暗部和亮部 ...

soulman

原帖由 long_huang 於 2009-5-13 00:08 發表
調廣色域PANEL要用上光譜儀才會準確,一般的校色器只能用在72%NTSC才會比較準,所以在調廣色域PANEL時在沒有光譜儀時用眼睛是最準確的,不然頂多調灰階暗部和亮部 ...

恩，昨晚我直接用肉眼直接調整顏色色調與飽和度，但背景白色時，怎麼調都是紅藍有變化 = =
背景黑色時，三種怎樣調都沒變 ~_~||| 不知道這兩項 要怎麼調整呢？ 是我調錯地方嗎？
還請各位前輩不吝釋疑   感謝前輩!

joewang2003

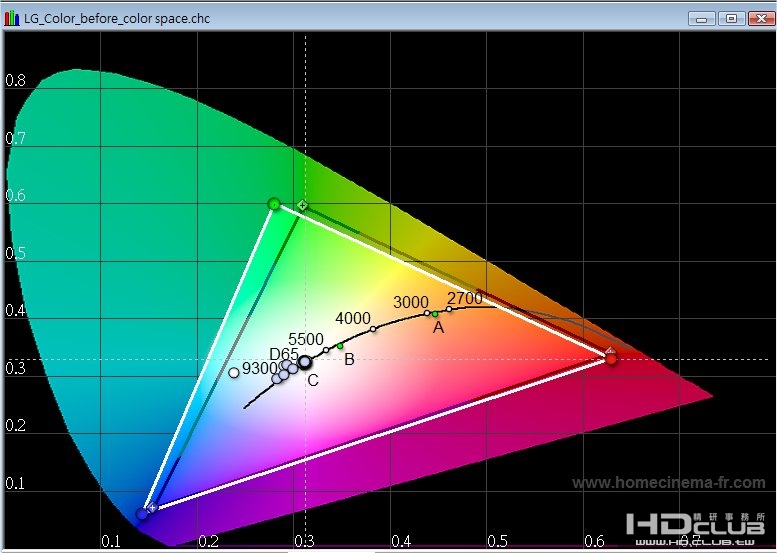

Ok, 試完greyscale/contrast/brightness 調整, 有便宜的Spyder Express, 就可以搭ColoreHCFR 來細調整 RGB Level, 色溫 及 Gamma了; 下圖的色域圖/CIE 是針對我的 LG 47" LCD TV (47LG50FD) 做的, 非廣色域 (大概75% NTSC)

[ 本帖最後由 joewang2003 於 2009-5-15 13:27 編輯 ]

joewang2003

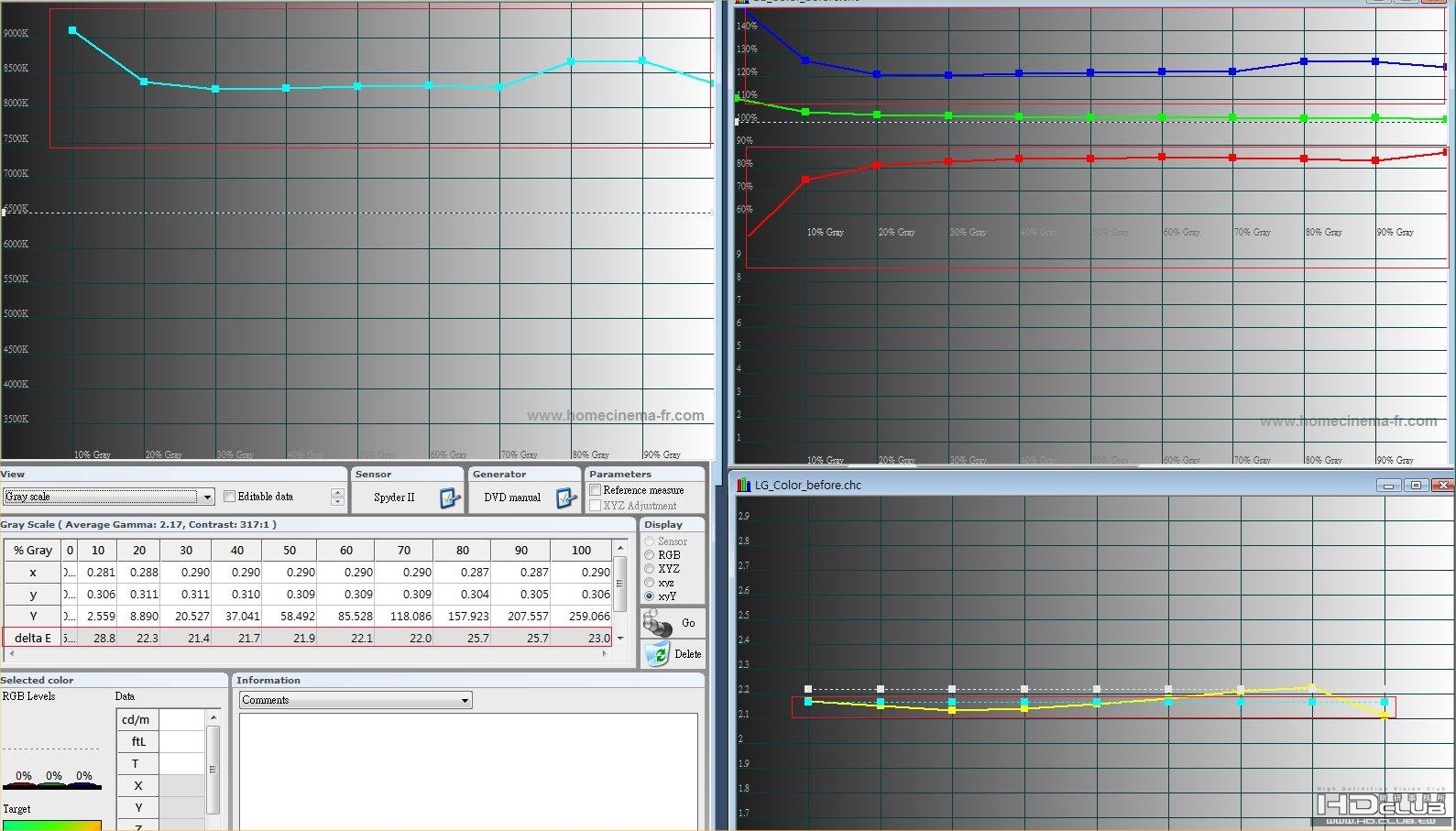

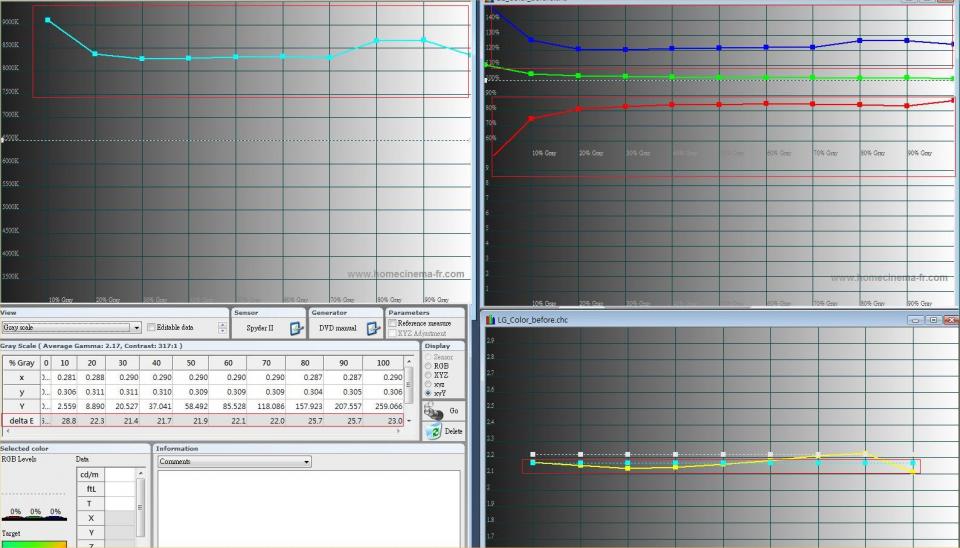

調整前, 透過RGB Level 發現出廠值 Blue 過高, 而 Red 略低, 整體色溫也過高偏藍(DeltaE 都大於20%, 人類視覺可感受的差異是大於3%),, average Gamma 也小低於 2.2

[ 本帖最後由 joewang2003 於 2009-5-15 13:42 編輯 ]

joewang2003

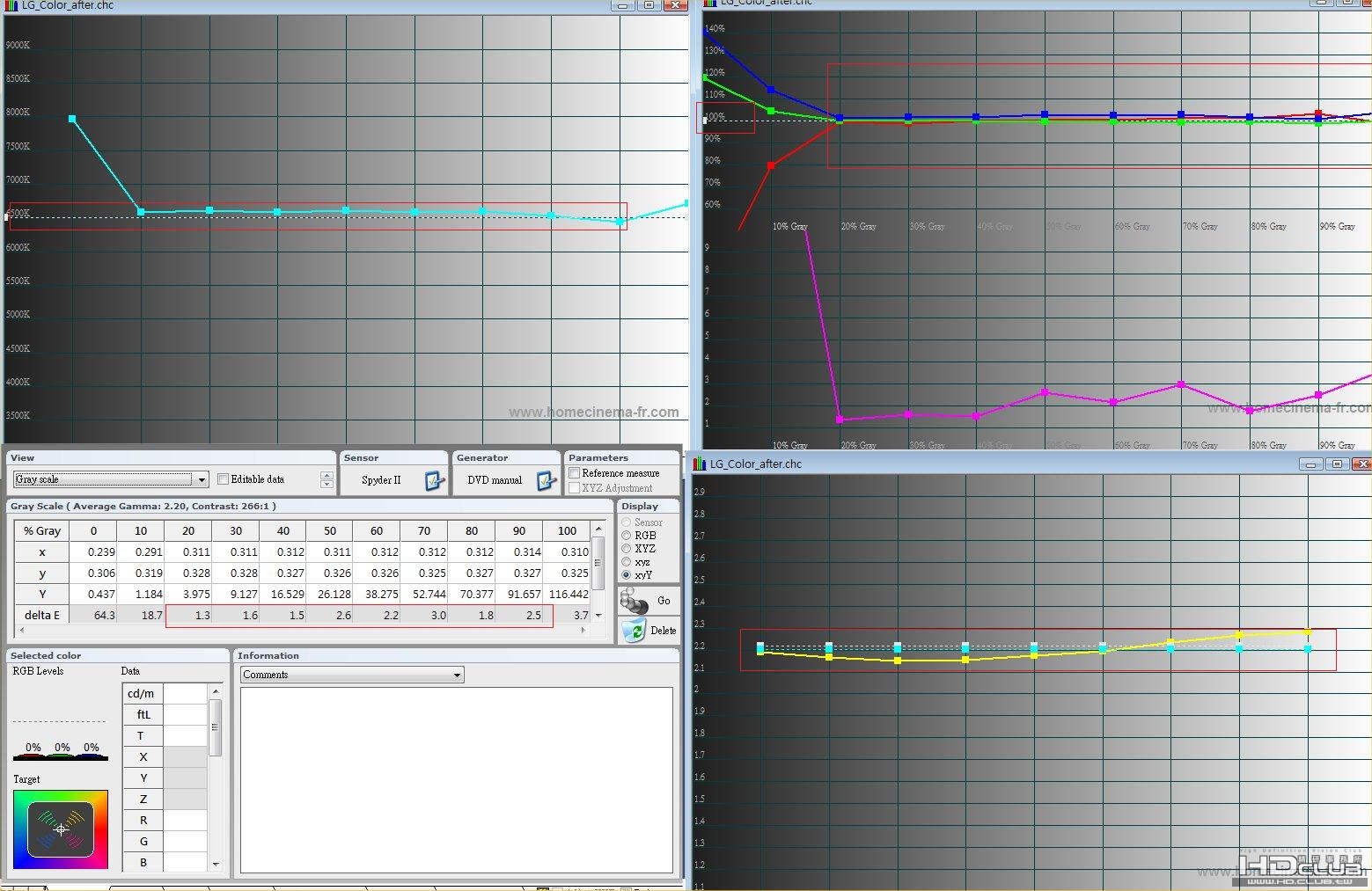

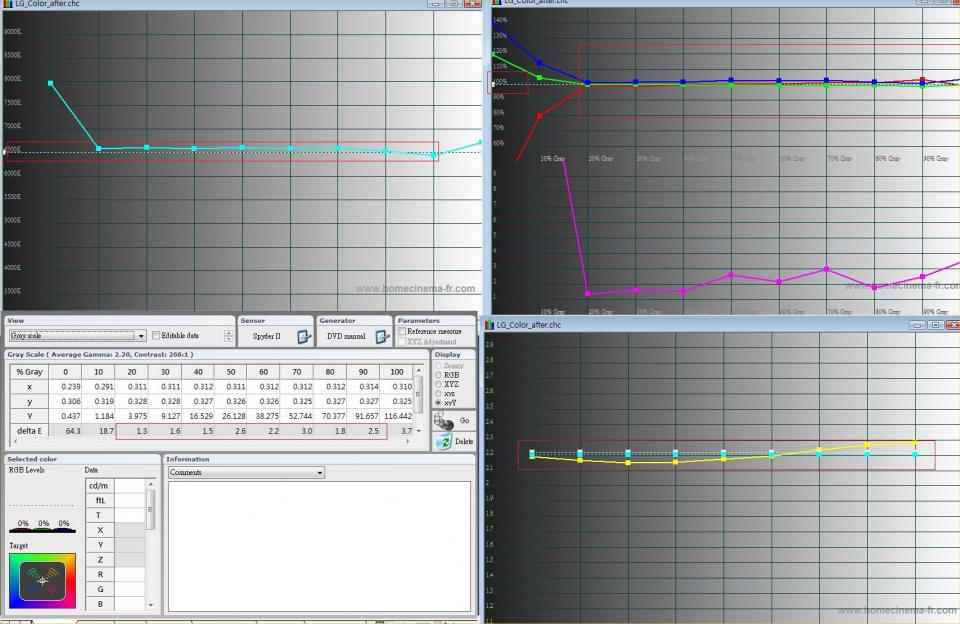

調整後 (Red contrast/white level/Gain 出廠 0--->22)
           (Green contrast/white level/Gain 出廠0-->0)
           (Blue contrast/white level/Gain 出廠0--> -22)

RGB level 都接近一條線了, 色溫也在6500K (or D65 上了), Gamma 也靠近2.2

[ 本帖最後由 joewang2003 於 2009-5-15 13:55 編輯 ]
