Hugh 的 HTPC 組裝日記

hugh · 發表於 2007-9-7 18:39:01

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

花了一個禮拜的時間，終於拼出了個人第一台 HTPC...
先在這裡感謝這段時間給予小弟協助的前輩們

規格如下：

Hugh's HTPC
CPU	Intel® Core™2 Quad Q6600
主機板	ASUS P5K Premium/WiFi-AP
硬碟(系統)	Seagate 73G SCSI 10000rpm
硬碟(資料)	Seagate 320GB SATAII 7200rpm
顯示卡	ASUS EN8600GTS
音效卡	N/A
RAM	Transcend DDR2-800 1G x2
Blu-ray光碟機	N/A
HD-DVD光碟機	N/A
DVD光碟機	Pioneer A08
電源供應器	Seasonic 430W
機殼	Alutek 7620B
螢幕	Sharp LC-32GA5T

組裝的詳細內容請參考下面幾篇文章。

差不多有七﹑八年沒有組電腦了，這段時間則先後購買了兩台 Notebook 來使用。
不過自從逛到 HD.club 後，覺得也該再組一台電腦來使用了 [-(

最近看到 Cabin 兄超有質感的 HTPC 後真是驚為天人，於是也決定購買 ALU-7620 系列機殼。
不過小弟訂購的是全黑的 ALU-7620B...
價格上...呃...還真是高貴啊

如果有同好也想訂購，可不要直接撥網站上的聯絡電話，那是錯的...
接我電話的小姐就說，他們已經接過很多來詢問機殼的電話了

等下要出發到光華商場把主要的配備買齊，機殼部分可能要下週三以後才會到吧...

[ 本帖最後由 hugh 於 2008-9-12 22:29 編輯 ]

hugh · 發表於 2007-9-8 08:55:48

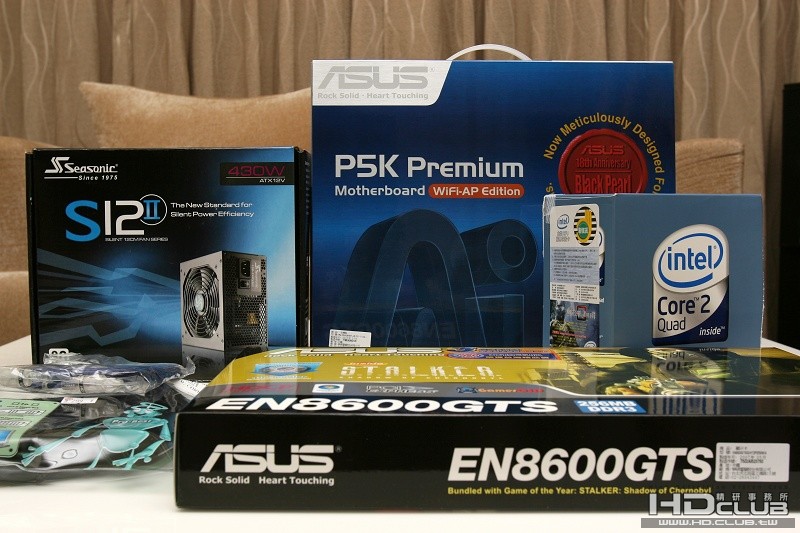

昨天晚上總共購入了 CPU﹑RAM﹑主機板﹑顯示卡﹑電源供應器。

有點超出預算，所以系統碟﹑燒錄機打算先拆舊機的來使用...
不過這些都不在新家，還得回去拿...這幾天就無法燒機測試了 :P

另外音效卡﹑散熱系統或是還有缺的配備，還請大家協助推薦。

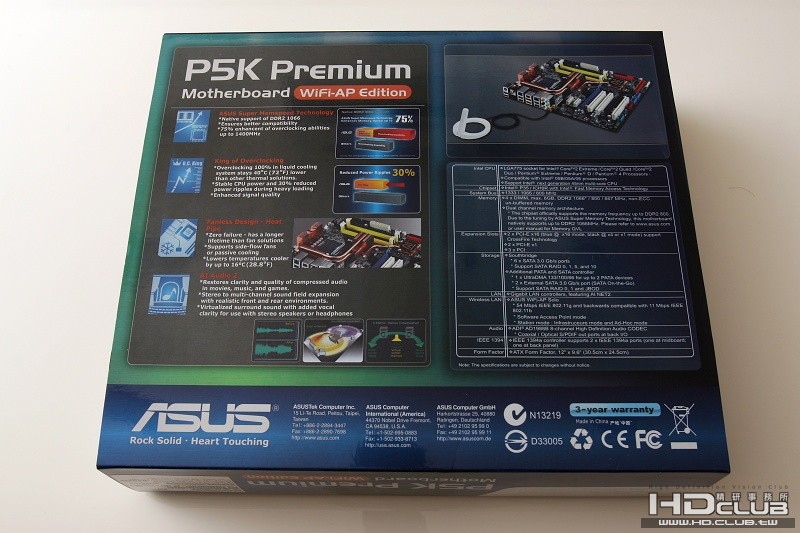

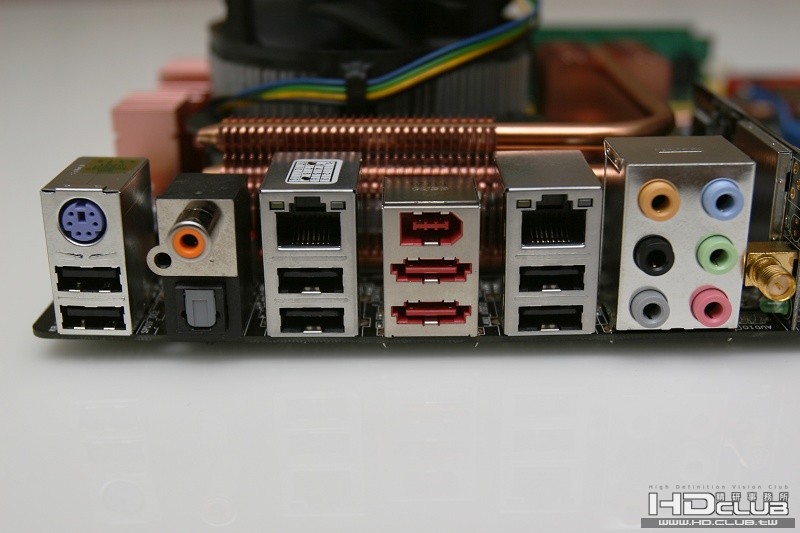

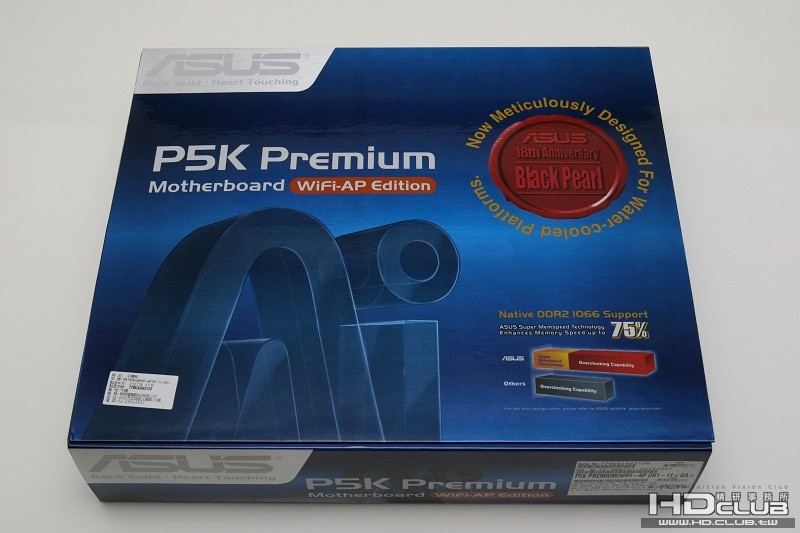

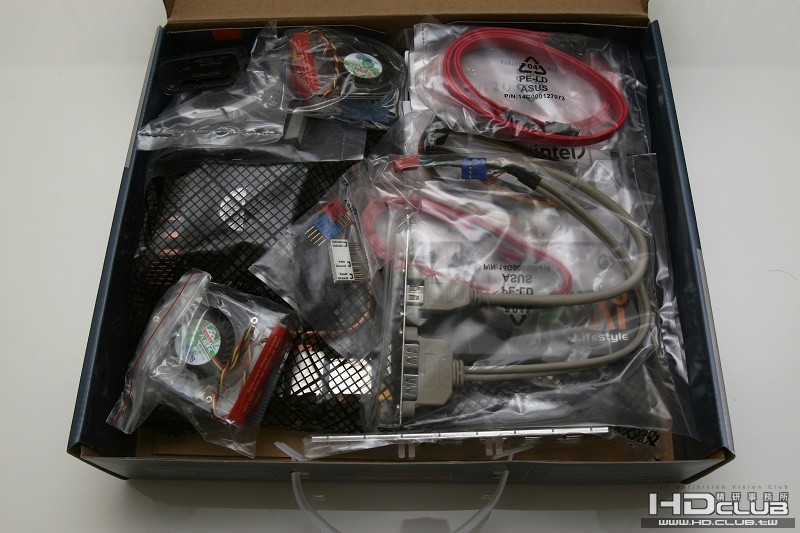

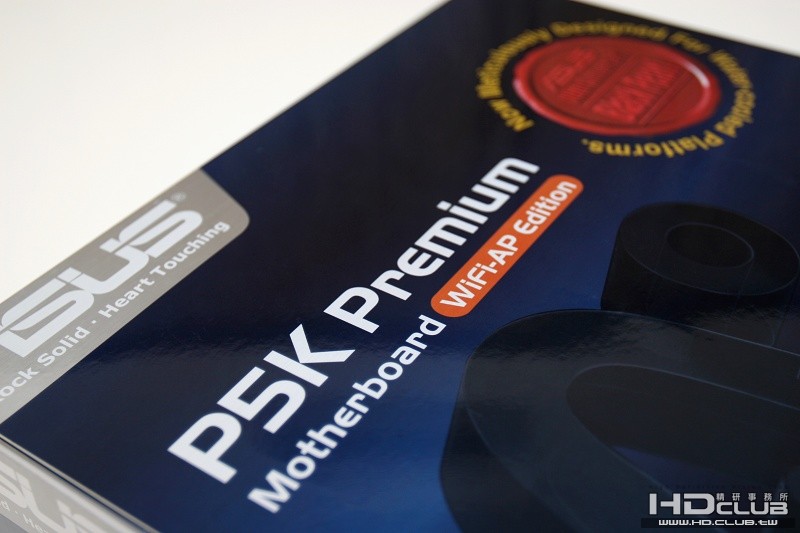

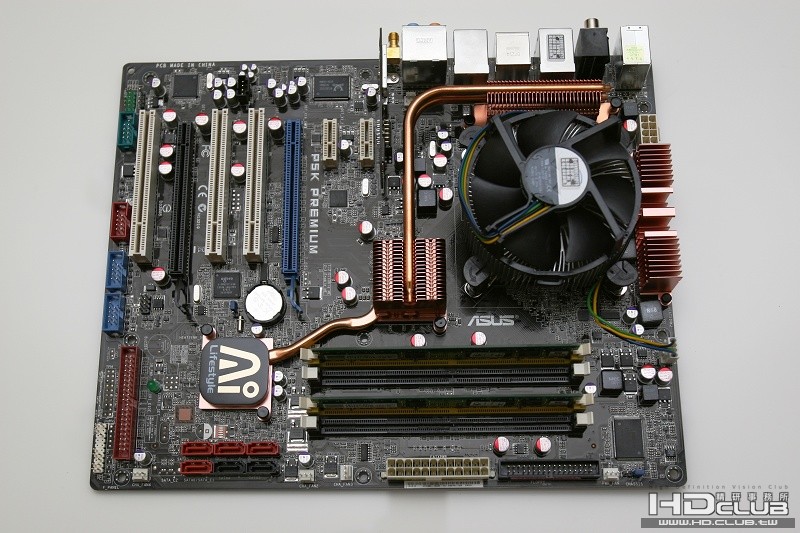

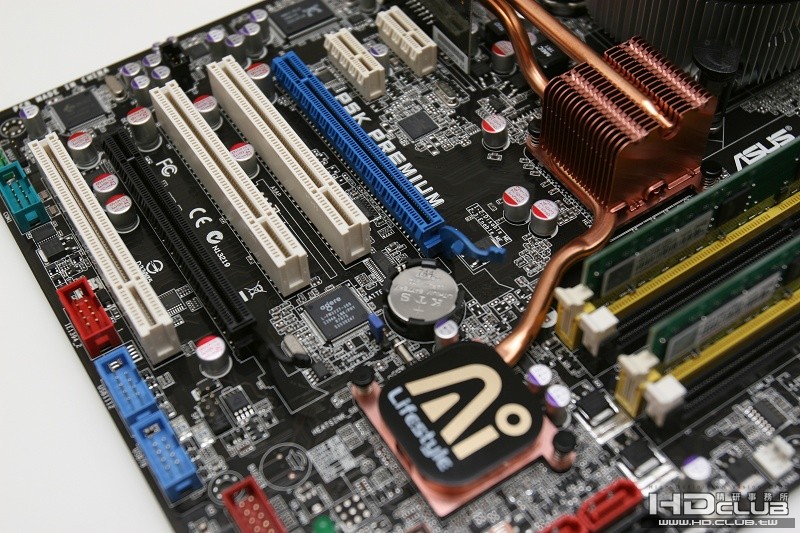

主機板使用 ASUS P5K Premium/WiFi-AP Black Pearl Edition，盒裝蠻有質感的。

現在買到的都是 MIC, 三年保固

請商家測試開機後，CPU 和 RAM 就直接插在主機板上打包帶回...

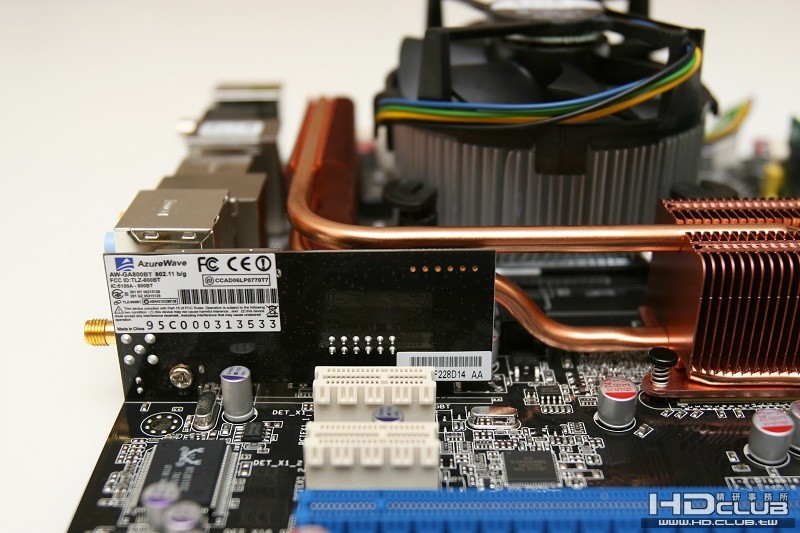

WiFi-AP 模組，應該不會使用，還是接實體網路線...

不然就浪費兩個 GE port 了 :P

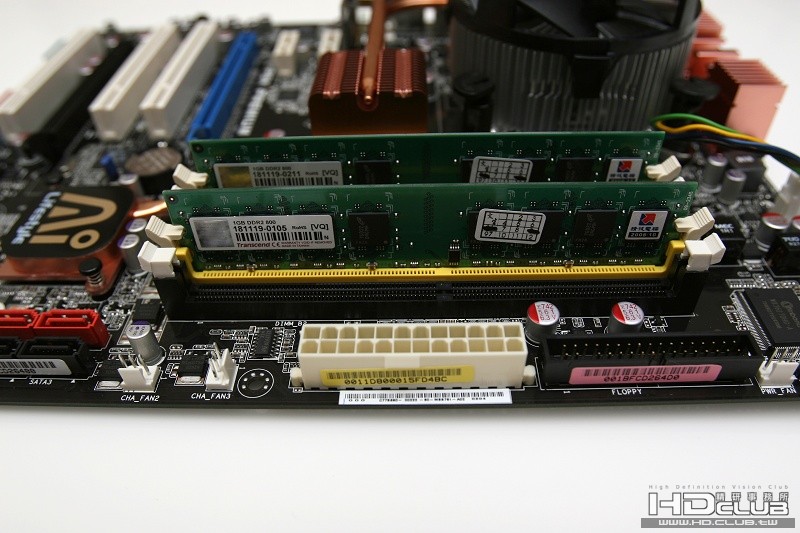

Transcend DDR2-800 1G 兩條。雖然主機板支援 DDR2-1066﹐不過價格實在太貴了...

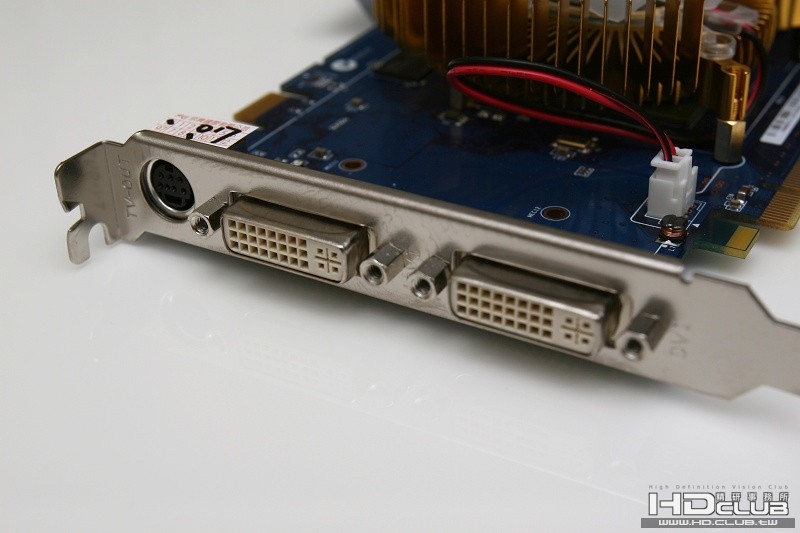

顯示卡沒有做足功課，決定比較匆促。nVidia or ATI﹑DVI or HDMI 介面等問題都沒想好就被朋友拉去光華了。

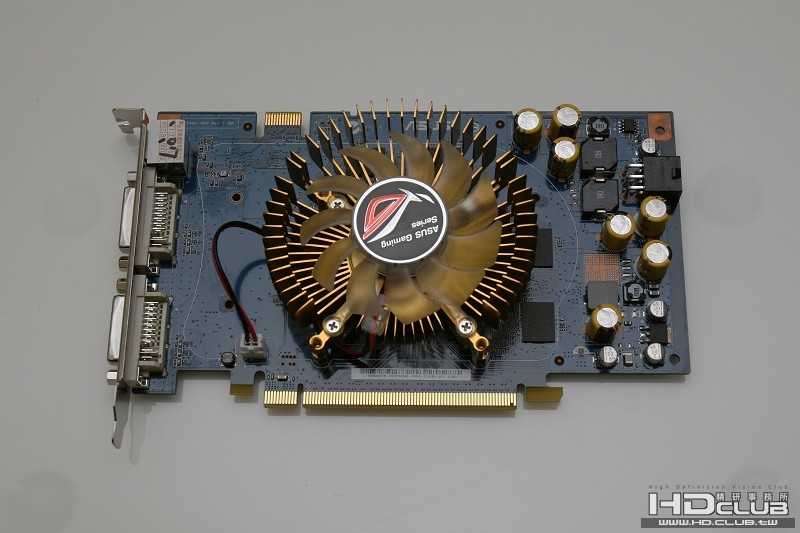

ASUS 的 EN8600GTS 外觀跟靜音版比起來遜多了...

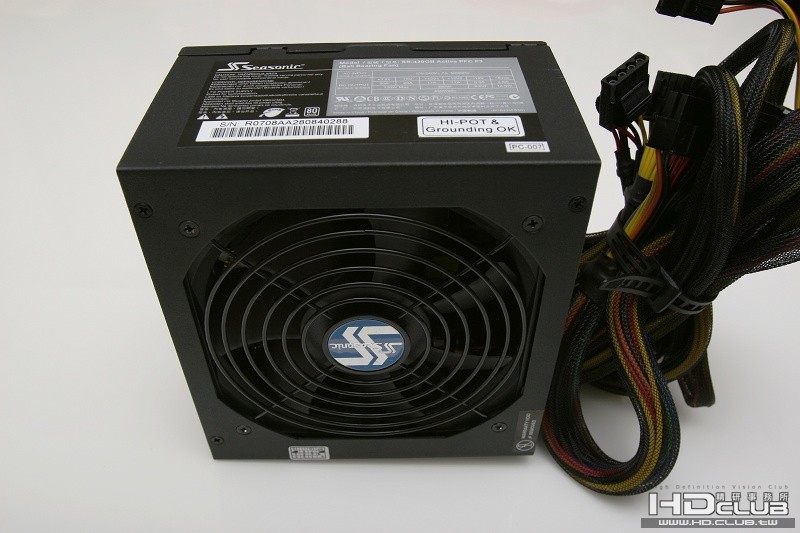

Power supply 也是選很多人使用的海韻 430W

[ 本帖最後由 hugh 於 2007-9-9 19:18 編輯 ]

west · 發表於 2007-9-8 09:46:17

建議你可以先預留幾篇回覆的頁面
整個文章會更一貫(我這篇回覆會自動消失,請安心)
希望等你機殼到了之後,一切都順利,
有問題隨時上來,這邊有很多你的後盾!

hugh · 發表於 2007-9-8 10:22:27

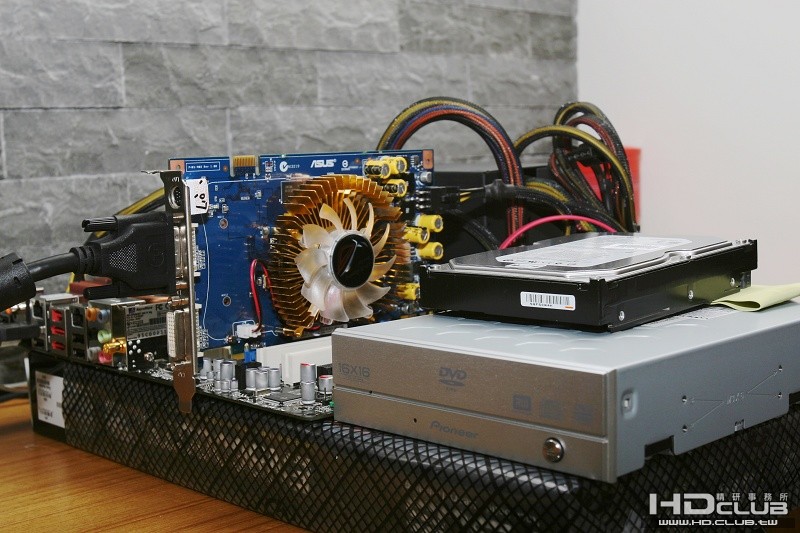

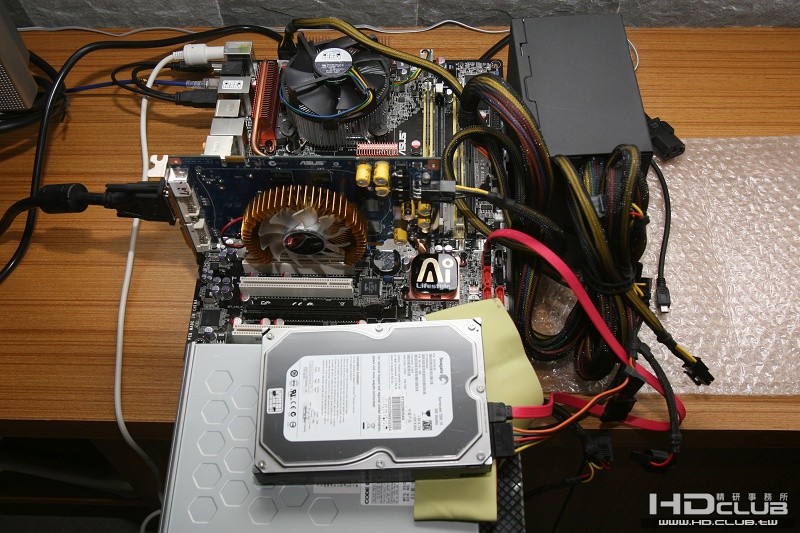

因機殼還需要幾天時間才會送達，所以先將零組件組起來試裝一下作業系統...

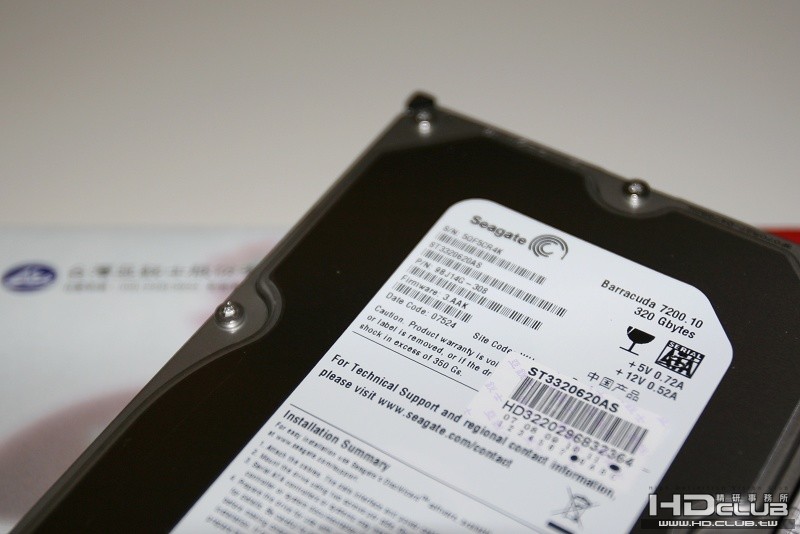

本來說先不買硬碟的，還是又買了顆 320G SATA2

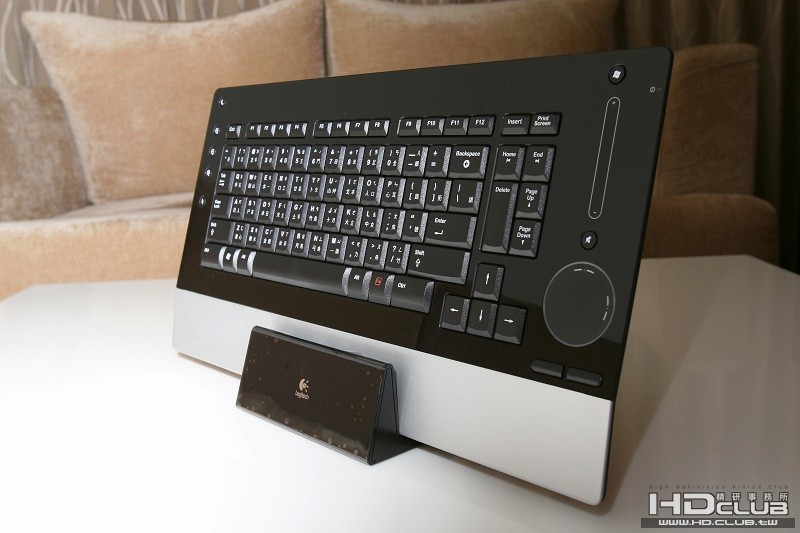

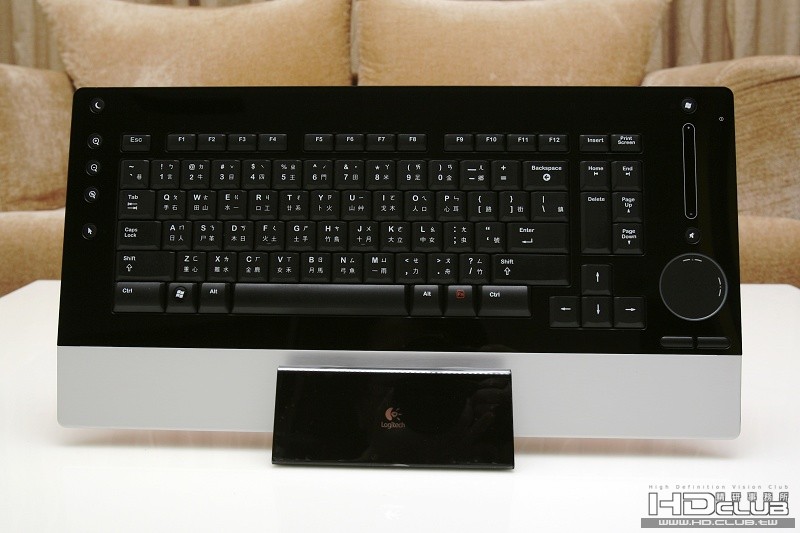

拿出塵封已久的 diNovo Edge...

突然想到藍牙鍵盤無法在開機時使用吧

只好隔天再把放在公司的 PS/2 鍵盤帶回家...
(很大的誤解，diNovo Edge 一開機便可使用)

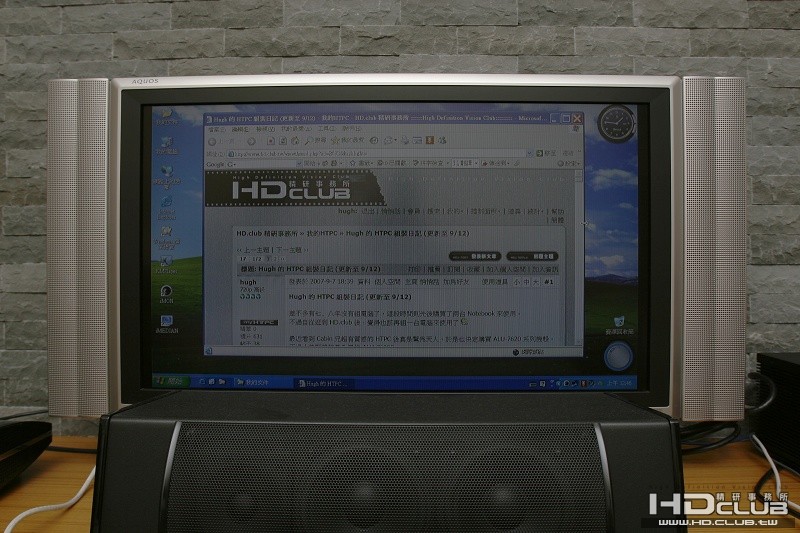

透過 DVI 直接連接到 Sharp 32" LCD TV

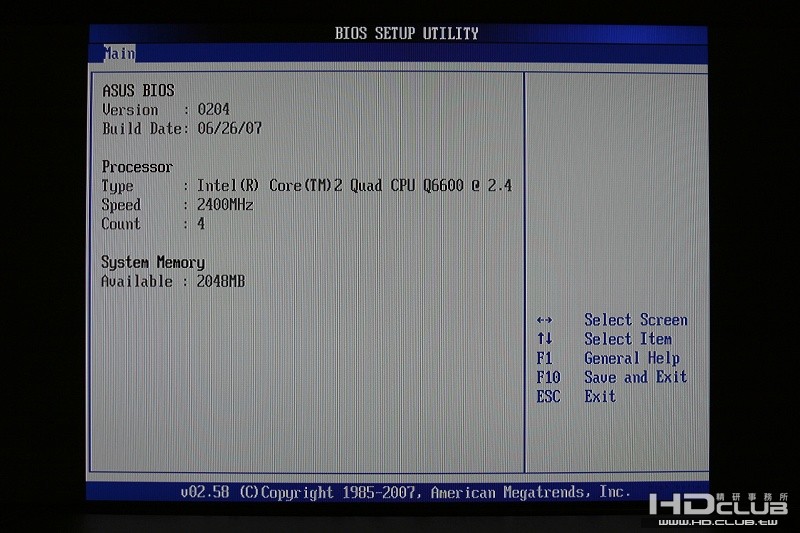

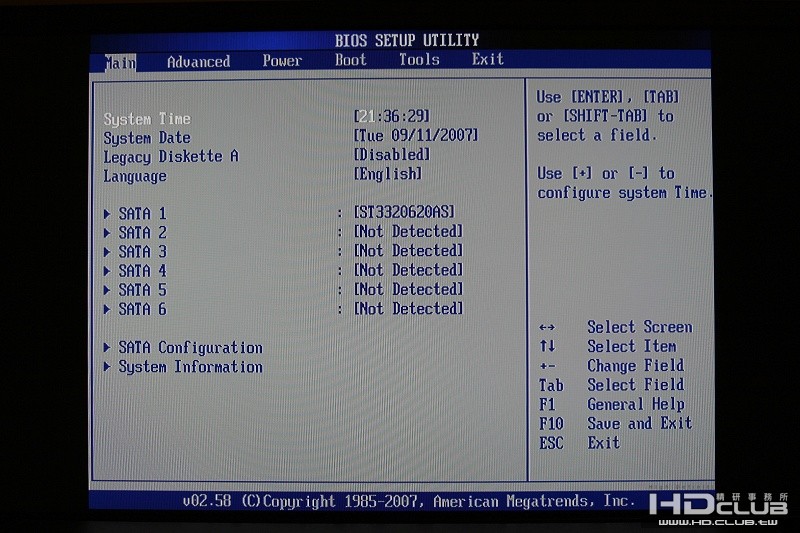

進入 BIOS 看一下系統狀態...

[ 本帖最後由 hugh 於 2008-9-12 22:42 編輯 ]

hugh · 發表於 2007-9-8 10:22:47

9/11 接到 Alutek 陳協理通知，隔天會親自將機殼送到我家。
晚上陳協理也很準時的到達，真是感謝...

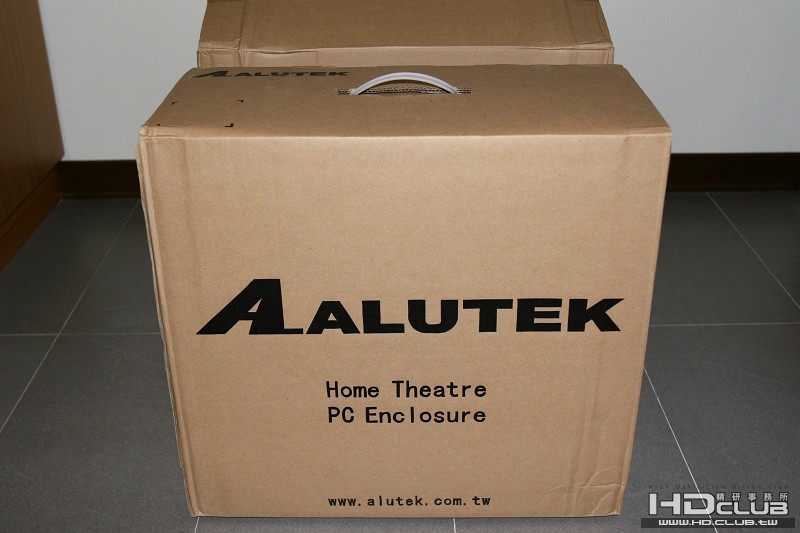

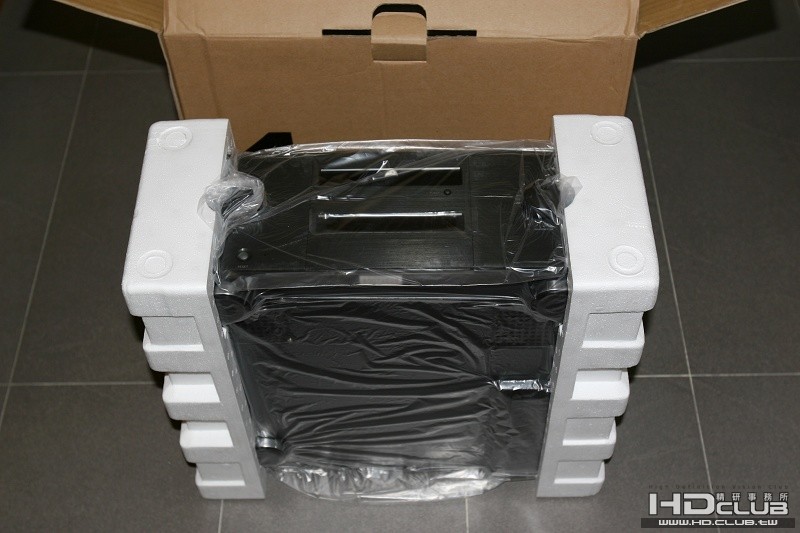

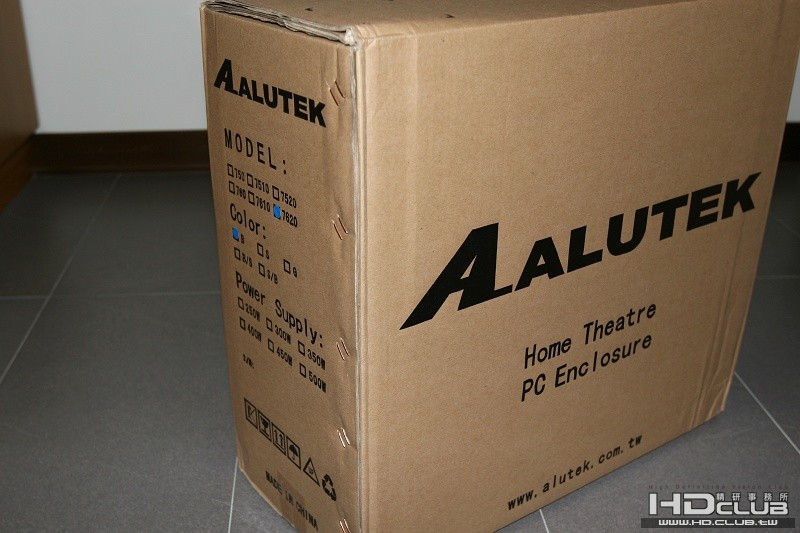

機殼不會很重，不過包裝實在很功夫。

拆完了三層的保護後，終於看到實體...

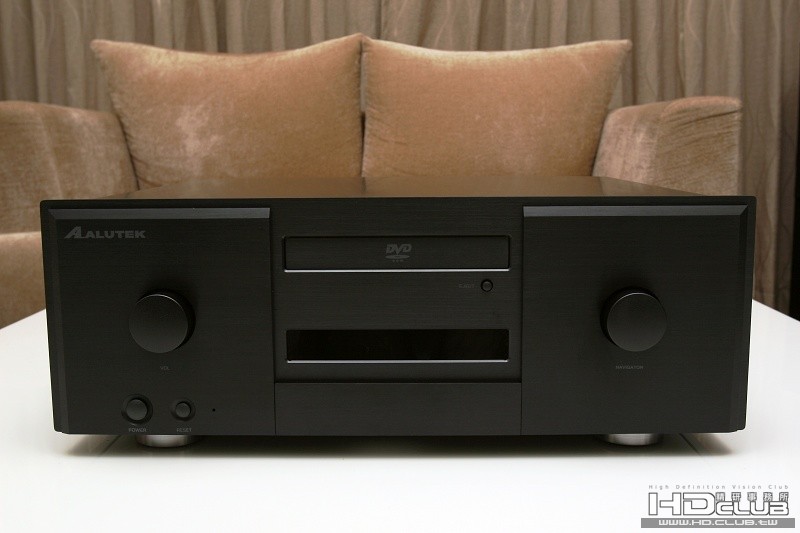

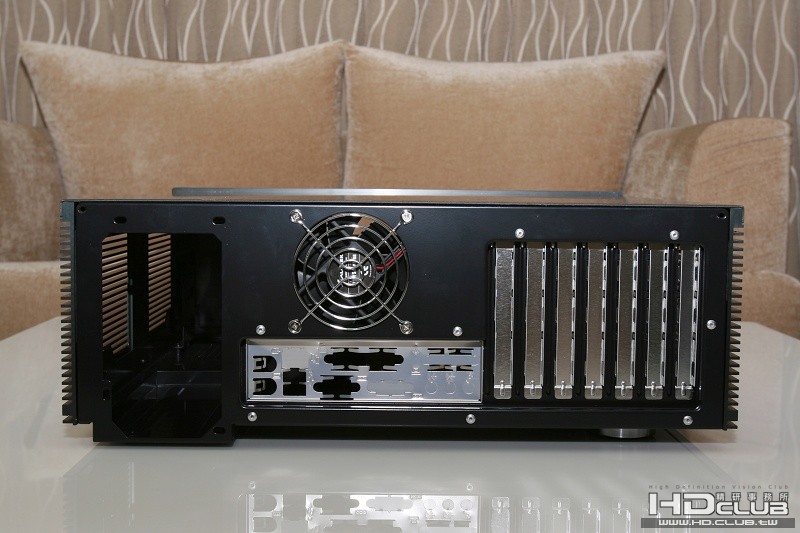

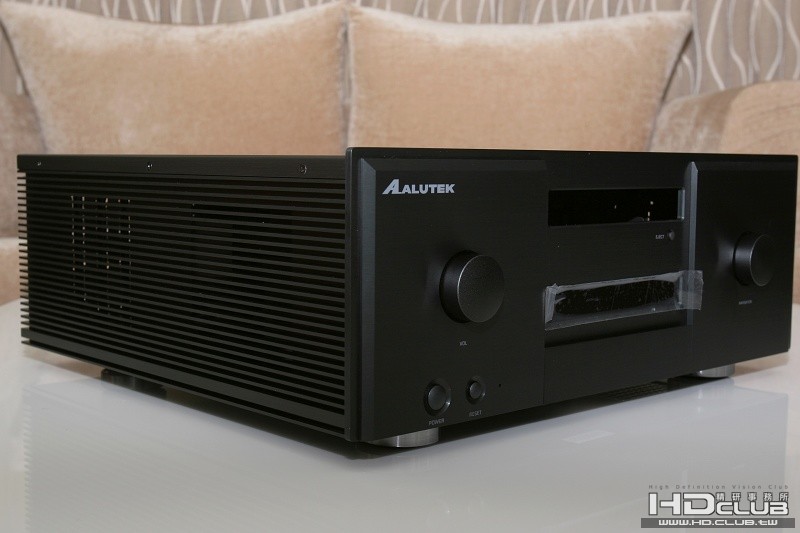

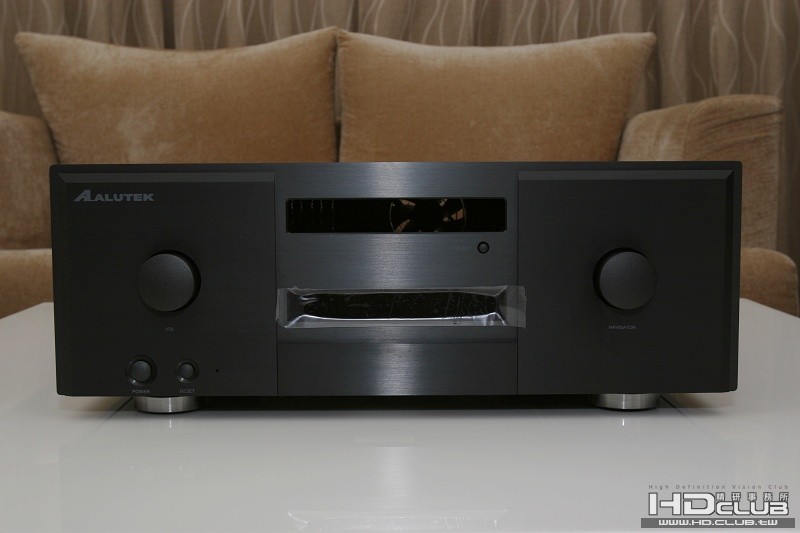

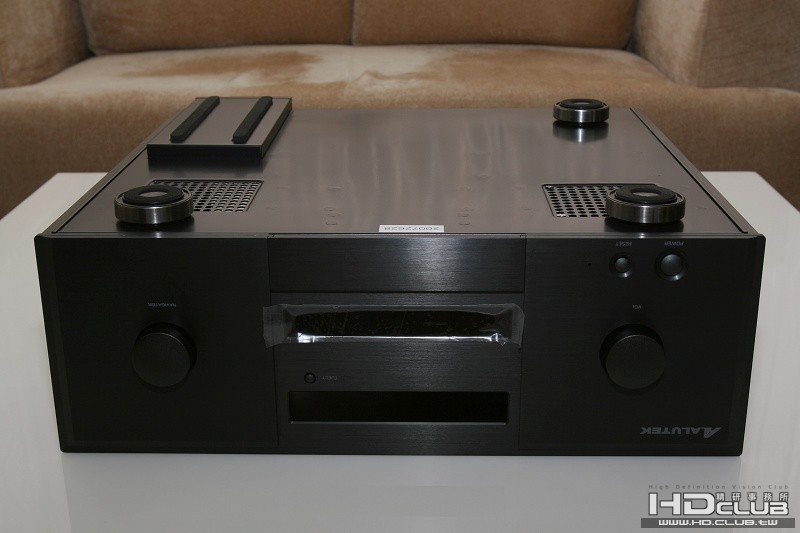

ALU-7620B 外觀

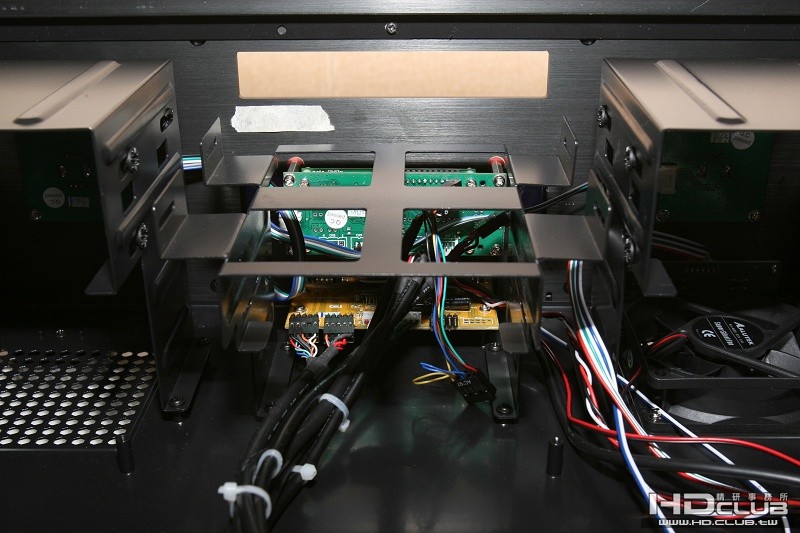

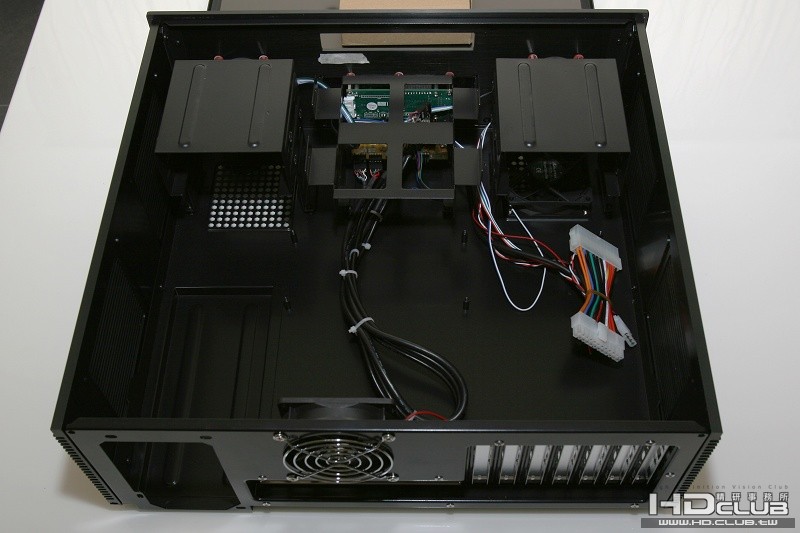

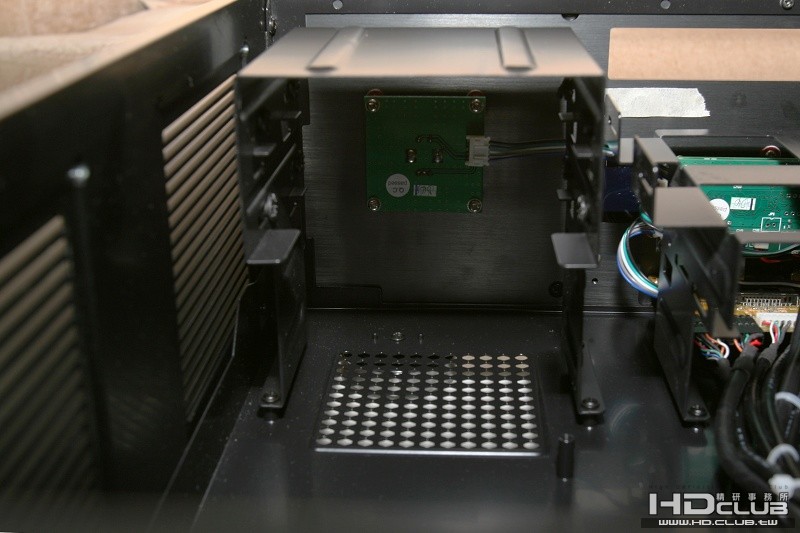

機殼內部

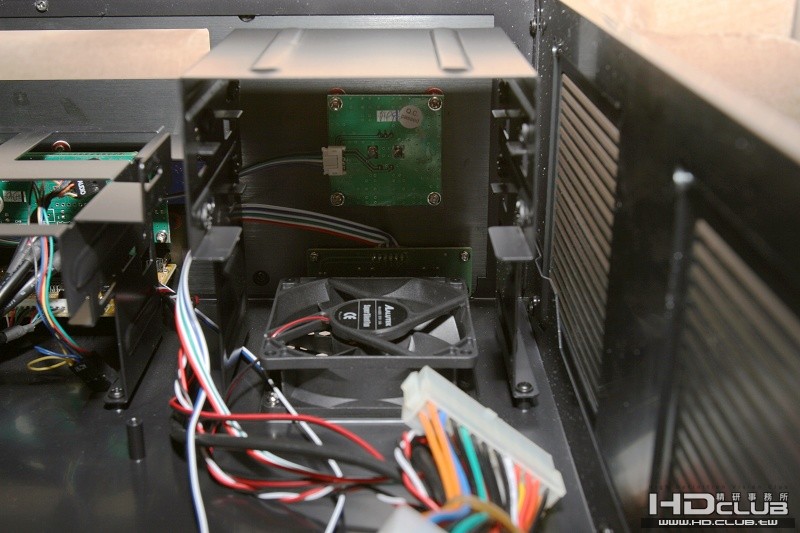

右邊可以放兩顆 3.5" 硬碟，下方附一個八公分風扇

左邊也可以放置兩顆硬碟，不過風扇就得自己買了...

中間可安裝光碟機，下方應該也可以放一顆硬碟

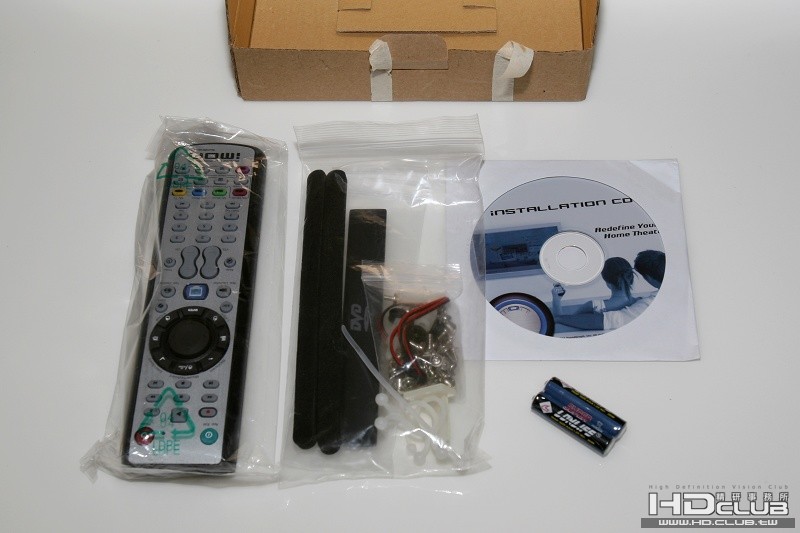

配件一覽

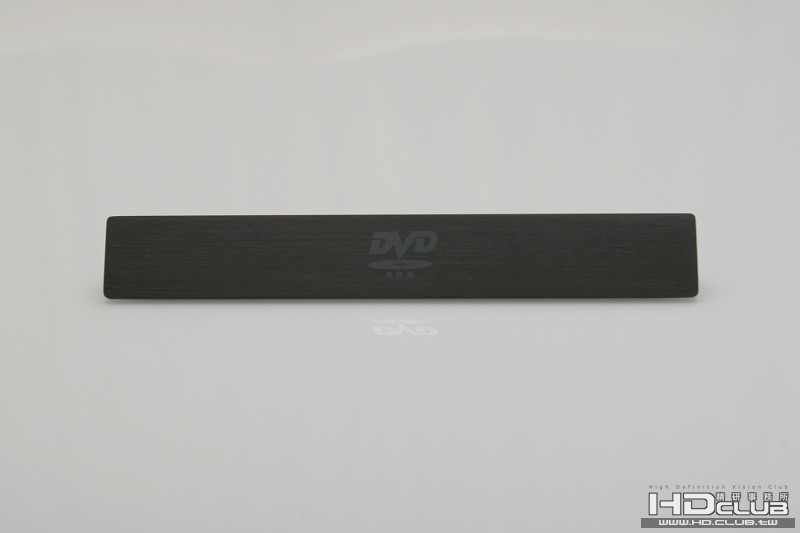

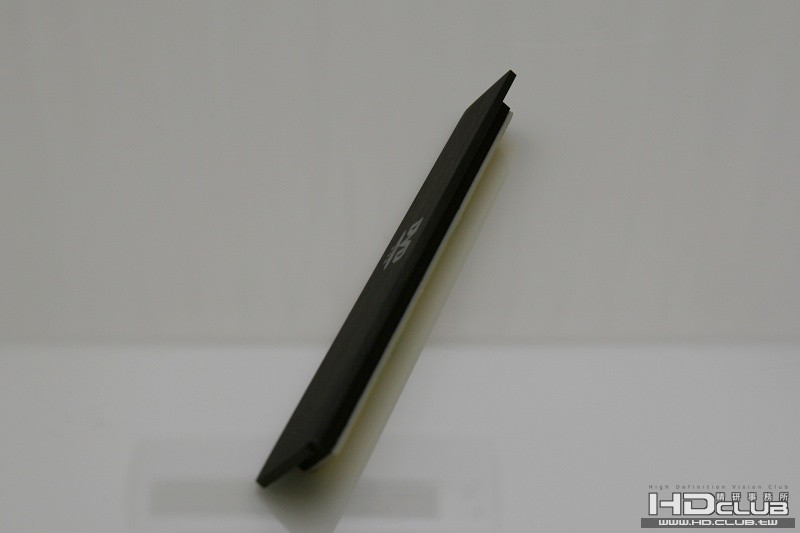

跟想像中不同的是，光碟機面板不是直接連接在機殼上
而是需要透過雙面膠黏在光碟機上...

原本是要開始動手組裝了，才發現硬碟架子需要長一點的螺絲起子才能拆下
家中正好又沒有...只好再度暫停...

9/13 到光華商場買了些東西後，下午繼續奮鬥。

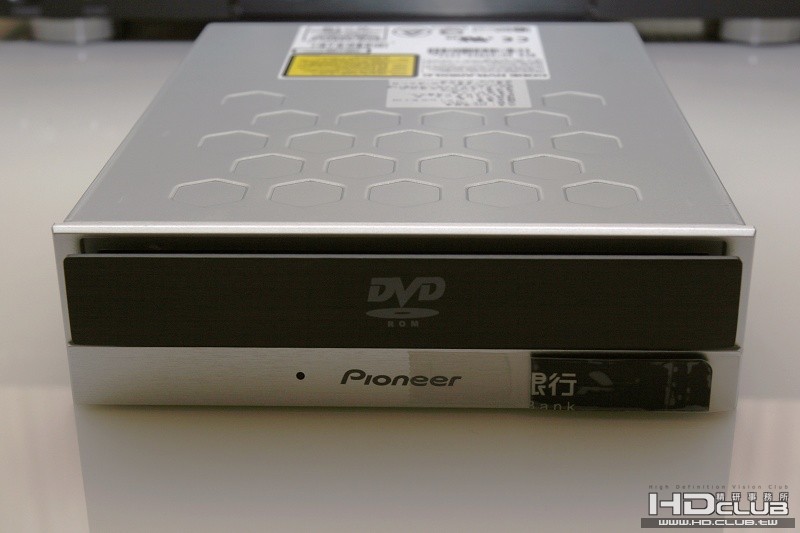

測量了一下光碟機的面板，發現無法直接裝進機殼中，只好面板拆掉一半。
另外退片鈕的位置也和機殼的按鈕不同，手邊沒有鐵片之類的物品，只好把過期的信用卡剪一塊來使用。

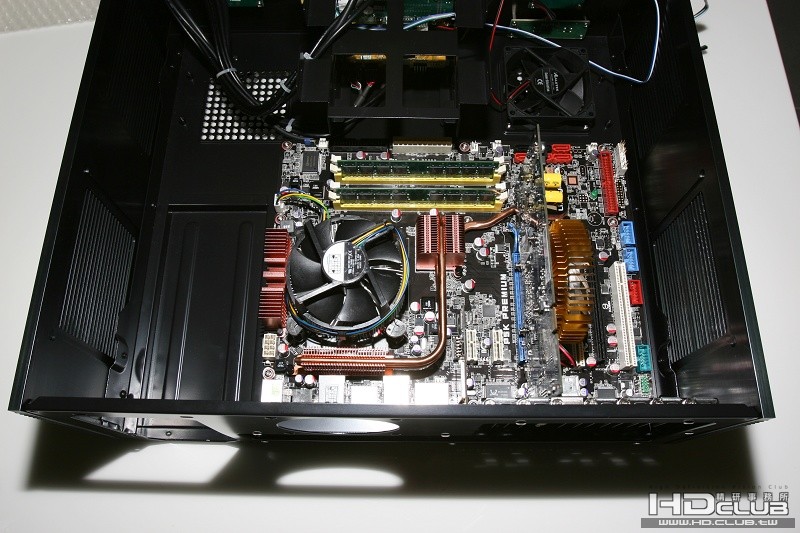

安裝主機板

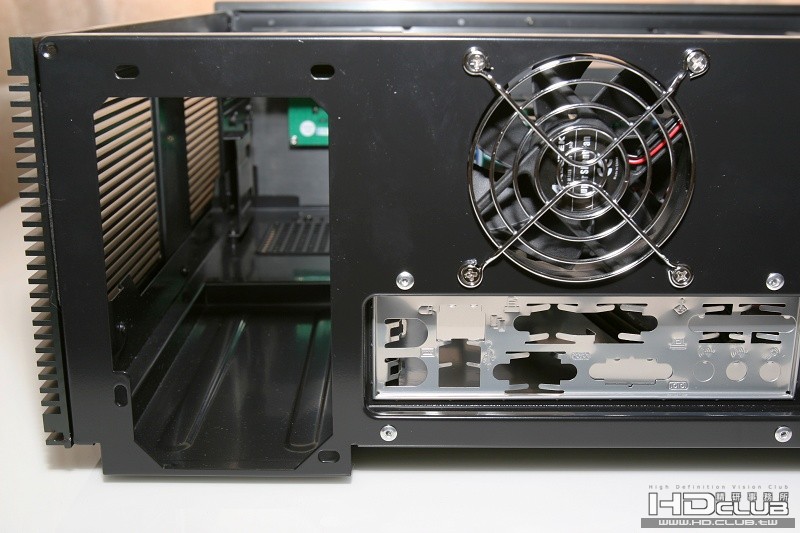

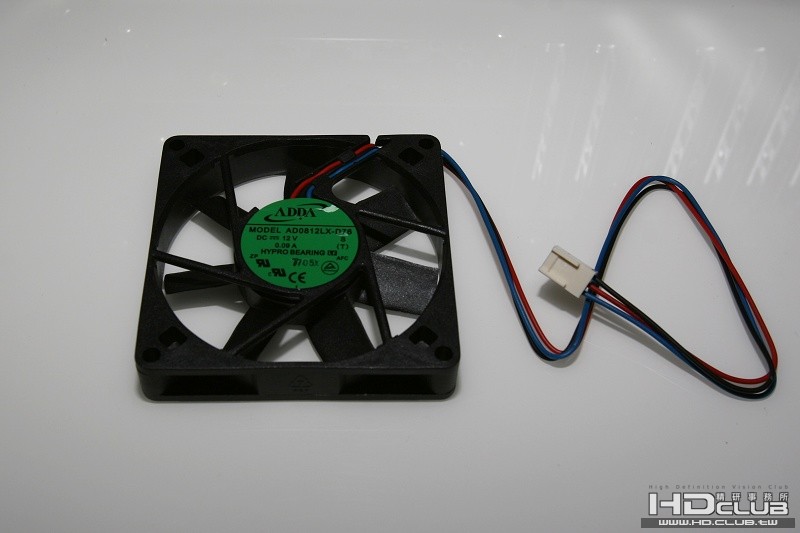

到光華商場時順便買了一個長寬 8cm 厚度 1.5cm 的風扇，打算將機殼後方的風扇換掉。

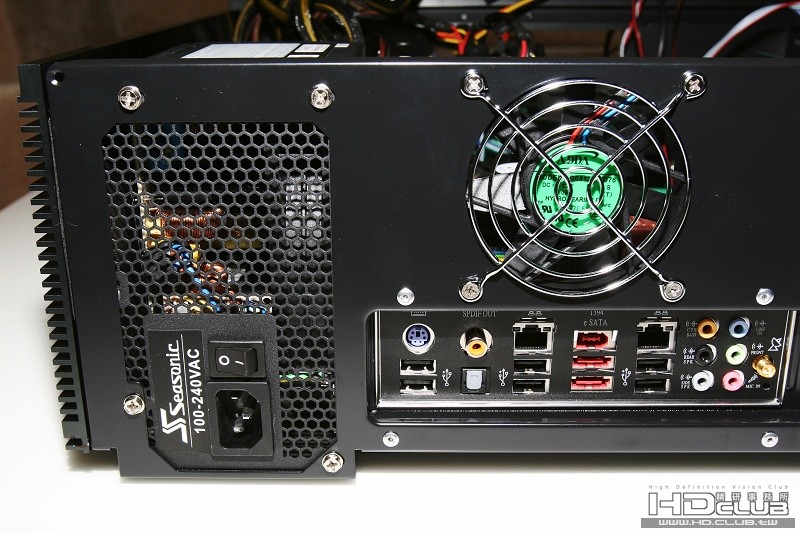

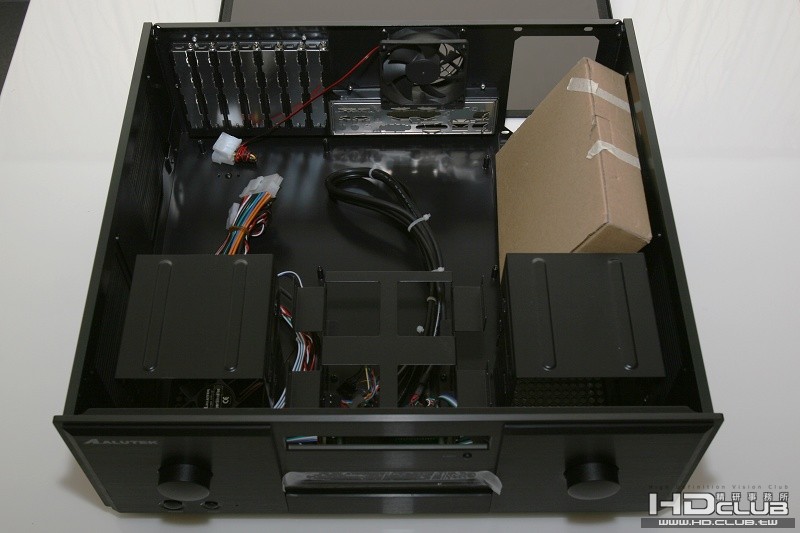

電源供應器和風扇安裝完成

花了一下午的時間，將所有配備裝進機殼中。
不過在安裝硬碟時，發現顯示卡擋住了電源，只好再將硬碟調整位置...
另外要注意一下，因為機殼內部有些地方很利，我的手不知不覺中就多了四個傷痕...:(

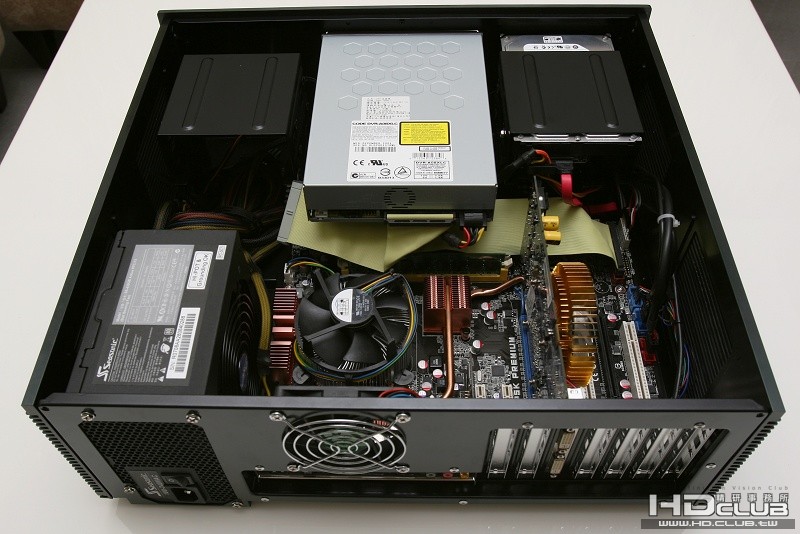

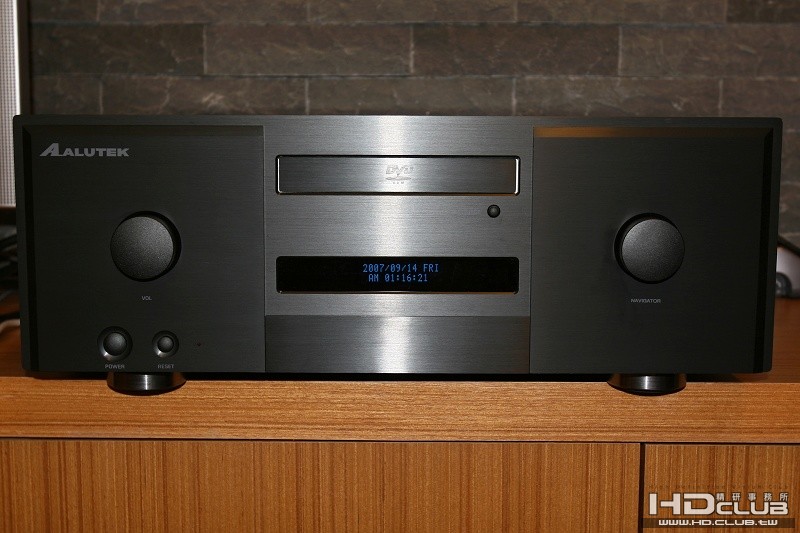

終於完成了...

晚上則花了一堆時間重裝 OS, 更新 patch，以及尋找顯示卡的 driver
因為 LCD TV 的原生解析度是 1366x768，不過無法設定，最後只好使用 1280x768 的解析度。
以後有機會換 FULL HD 的電視時，應該就不會有這個問題了...

安裝完 iMON 後，就可以透過機殼上的VDF面板顯示各種資訊。不過都是英文介面啦...
閃光燈開太大，7620B 好像變成了 7620SB 了...

[ 本帖最後由 hugh 於 2007-9-16 22:59 編輯 ]

潛水艇 · 發表於 2007-9-8 16:31:14

HD的畫面也要搭配 Hi-End的聲音
影音也要麻吉
所以音效卡建議..................

RME HDSP 9632

[ 本帖最後由潛水艇於 2007-9-8 16:36 編輯 ]

hugh · 發表於 2007-9-8 17:44:39

原帖由 潛水艇 於 2007-9-8 16:31 發表
HD的畫面也要搭配 Hi-End的聲音
影音也要麻吉
所以音效卡建議..................
RME HDSP 9632

My God...

潛水艇兄真是大手筆，這張卡就敗下去了...
雖然聽說 ASUS 內建的音效很爛，不過現階段也沒法跨一大步

需要存點錢買 3808...

另外還在傷腦筋的就是作業系統了。
看蠻多前輩都裝 MCE，不過現在 Vista 價格好像比 XP 便宜

亞瑪遜戰士 · 發表於 2007-9-8 21:18:55

恭喜啦~
關於音效卡部分.
其實我覺得內建部分,可以先解看看SPDIF部分..聽看看自己是否能接受.
再來不行..再考慮買音效卡.或是專用解碼器或是擴大器設備等.

azidoo-Peterche · 發表於 2007-9-10 16:54:00

請問不是打網站上的電話那要打哪裡?
可否告知?謝謝

hugh · 發表於 2007-9-10 19:32:23

原帖由 apeterchen 於 2007-9-10 16:54 發表
請問不是打網站上的電話那要打哪裡?
可否告知?謝謝

從網站的 contact 中看到的電話是錯的，可以從產品介紹頁面右下方
或是產品型錄中看到正確的電話。
電話是 02-8982-6718

hzl284 · 發表於 2007-9-11 14:28:06

超强！！！！！！！

hugh · 發表於 2007-9-13 10:58:14

更新了這幾天的進度，請各位參考上面幾篇。

目前先試著安裝 XPP
不過過程不是很順，安裝過程就 hang 住幾次，查了一下發現硬碟非常燙...[-(

安裝完作業系統後，不知道是不是因為當機沒裝好的關係，發現顯示卡 driver 也怪怪的
沒法自訂 1368x768 的解析度。

機殼到貨後發現需要長的螺絲起子才能拆硬碟架子...

看來等下要先跑一趟光華，回來再重裝一次 OS 好了

cabin · 發表於 2007-9-13 16:35:20

自從PO了那篇Alutek機殼後,中毒者真的不計其數,呵呵

hugh兄：原廠附的8cm風扇,雖然如標示Super Silent Fan真的非常安靜,但也相對沒力,因為只有0.04A,一般8cm Fan為0.12A
所以建議您把後方主要負責排風的風扇,更換成一般的靜音風扇,如高爾夫或AC,再由主機板降速為1500轉左右,如此可以達到較好的散熱效果,靜音也可以兼顧

然後原廠的兩個風扇可以拿到兩個硬碟架下方使用

[ 本帖最後由 cabin 於 2007-9-13 16:37 編輯 ]

azidoo-Peterche · 發表於 2007-9-13 17:18:41

看到『光碟機面板不是直接連接在機殼上』這個..
突然間有點軟掉...
為什麼是用黏的啊?

cabin · 發表於 2007-9-13 17:37:20

原帖由 apeterchen 於 2007-9-13 17:18 發表
看到『光碟機面板不是直接連接在機殼上』這個..
突然間有點軟掉...
為什麼是用黏的啊?

專屬光碟機面板配合機殼整體造型,當然是用黏的啊,不然呢?
黏的方式為一般超薄雙面膠,直接貼在光碟機面板上即可
若設計為卡榫的方式,因每家光碟機設計不一定相同,所以不適用

azidoo-Peterche · 發表於 2007-9-13 18:13:13

原帖由 cabin 於 2007-9-13 17:37 發表

專屬光碟機面板配合機殼整體造型,當然是用黏的啊,不然呢?
黏的方式為一般超薄雙面膠,直接貼在光碟機面板上即可
若設計為卡榫的方式,因每家光碟機設計不一定相同,所以不適用 ...

嗯.謝謝.我以為會像SilverStone SST-LC16M 會用油壓的方式處理..

鵨子 · 發表於 2007-9-13 22:36:44

大大的機款真是水呀！

配備也是超高檔
不過我還是比較喜歡卡賓兄的黑銀配.......

alutek的業務人真得不錯，會很仔細的回答相關問題，將來希望可以入手這夢幻機款。

hugh · 發表於 2007-9-14 04:18:22

原帖由 cabin 於 2007-9-13 16:35 發表
自從PO了那篇Alutek機殼後,中毒者真的不計其數,呵呵" />" />

hugh兄：原廠附的8cm風扇,雖然如標示Super Silent Fan真的非常安靜,但也相對沒力,因為只有0.04A,一般8cm Fan為0.12A
所以建議您把後方主要負責排風的風扇,更換 ...

cabin 兄 HTPC 介紹篇真的是超級勸敗文

本來是因為電源供應器旁邊的風扇太厚，裝主機板不好裝，所以就買了個 1.5 公分厚的風扇，
應該正好可以符合您所建議的方式。
另外買的風扇是 2000 轉，應該會比較安靜，不過還沒研究出怎麼把風扇的轉速固定在 1500 轉。
BIOS 中還沒找到...
