華芸 Asustor 品牌介紹：

成長快速 - 成長最快速的 NAS 品牌，以優於主流 NAS 的硬體規格、簡潔好用的軟體介面，使短短成立10年的 ASUSTOR 品牌快速躍升進 NAS 前三大廠的行列。
屬於華碩集團 - -24小時全年不間斷使用的 NAS，最需要穩定的運作，ASUSTOR 全產品沿用華碩產線，維持華碩產品高穩定、低故障率的優勢。
世界肯定 - 產品年年獲選權威科技媒體 (例：美國 PCMAG…) 等多家評論網站的首選推薦。
安全可靠 - NAS 多項防護系統，有備無患。(連上網路後不能保證 100% 的安全，使用時還是需小心謹慎。)

為何要使用 NAS：

別忘了華芸的 Slogan - 狠強。狠快。狠創作。LOCKERSTOR Gen 2 系列屬於創作者 NAS PRO 機種，就是強調效能好，速度快，便於創作者使用。筆者自己是有很多與家人或朋友的生活照，還有喜歡蒐集電影影片等等，而這些檔案或資料有時候會有與非同住家人或友人分享的需求，這時 NAS 的網路分享就派上用場。而且許多檔案如果沒有妥善儲存或管理，當然會怕硬碟有故障的一天，NAS 可以製作磁碟陣列，讓檔案多了一份保護。另外，假設有剪輯影片的需求，每當自己電腦上的儲存容量不足，剪輯完還要再另外傳到儲存裝置的話既耗時又麻煩，這時如果可以在 NAS 上直接剪輯和儲存，可省下許多工作流程，以上你沒看錯，現在 NAS 的效能已經可以協助剪輯或運算。
資料是創作者最珍貴的資產，「備份 3-2-1 大全」，意即資料至少備份 3 份；使用 2 種以上不同的備份媒體；其中 1 份備份存放異地，這樣是最有保障的方式。
前言：

今年 (2022年) 華芸 Asustor 推出 LOCKERSTOR Gen 2 系列 NAS，而先前和 Western Digital 聯手舉辦的產品說明會本站已經介紹過，本文後段還會簡短說明。
LOCKERSTOR Gen 2 為產品代號，也稱為 LOCKERSTOR AS67 系列，這次的型號共有 AS6702T、AS6704T、AS6706T 三種，分別是 2、4、6 槽 (Bay) 的機型，消費者可以視需求做出選擇。

▼ASUSTOR使用下述的命名原則為每個 NAS 產品創建型號名稱。

AS 代表 ASUSTOR
2 個數字代表該型號的系列：例如，10、31、32、50、51、61、64、70 系列。
2 個數字表示該型號的硬碟托架數：例如，02 表示 2 個硬碟托架，而 04 表示 4 個。
表示型號的類型：T = 桌上型，RS = 機架式單電源，RD = 機架式雙電源

硬體方面，用過 NAS 的朋友應該都知道，NAS 就像是一台小電腦，以往的升級多半只是提升 CPU，但是這次會被稱作 Gen 2，代表升級的幅度比較大，雖然外觀沒有多大的變化，不過 CPU 升級為新一代 10 奈米 Intel Celeron N5105 四核心處理器，效能比以往的 J4125 提升了 31％之多，並且還首創令人驚豔的 4 槽 M.2 插槽（PCIe 3.0 x4 NVMe），運用固態 SSD 可讓快取更有彈性，例如在 SSD 剪輯影片後儲存到硬碟區的應用，而這 4 槽 M.2 甚至也可以做 RAID 儲存。而且透過獨家設計，安裝 M.2 免螺絲相當方便。

LOCKERSTOR Gen2 的特色：

讓我們簡單算一下，以 AS6706T 來說，HDD 20TB x 6 =120TB 加上 M.2 SSD 2TB x 4 = 8TB，總計就可以達到 128TB！！
對外的網路配置有 2 組 2.5GbE 網路埠，憑藉 ADM 4.1 最新版支援 SMB V3.0 (Server Message Block) 的多通道傳輸模式，可結合多個網路埠，無須高端網管設備就建議設定就可實現加倍速度，可以達到讀取 590MB/s、寫入依機種不同約莫在 480~560MB/s 上下，筆者目前使用的機種為 2017 年的 AS6404T，距今五年了，平時檔案傳輸的速度只有 200MB 上下，AS6704T 檔案傳輸的速度因為開啟雙通道幾乎是以往機種的兩倍，這樣的升級確實很有感！
LOCKERSTOR Gen 2 系列合計有以下特色：

Intel 新一代 N5105四核心處理器，效能升級 31%
2.5GbE *2高速傳輸
四個 M.2 SSD 或 10G 卡的極致快感
支援速度更快的 PCIe 3.0 SSD
採用 DDR4-3200 效能升級，節電 40%
USB 3.2 Gen 2 (10 Gbps) 高速SSD隨身碟傳輸
HDMI2.0b 硬體 4K@60 10Bit 解碼串流
精心設計造型散熱開孔
支援雙網路喚醒技術 (WOL/WOW)

開箱：

今天要開箱的是中階機種 AS6704T，先來簡單開箱再慢慢深入硬體及它的應用層面。文長及圖多請見諒。
▼外箱的體積大小與之前的機種差不多，提把的設計方便拿取，

▼外箱的正面有一句 Slogan「More Than Just Storage 不只是儲存」，還真是如此，NAS 的功能眾多，不只是儲存，

▼側邊是原本就有的功能，以 ADM (Asustor Data Master) 控制，可以安裝許多 Apps 包括生活上與商業上的應用，NAS 也可當作監視器的儲存裝置。再來就是多平台對應，包括 WinOS、MacOS、與 Linux。當然也有手機板的控制 Apps。

▼標示的圖示分別代表：

搭載四核心 Intel 處理器
2 組 USB3.2 Gen2 連接埠
提供 4 組 M.2 SSD 插槽
HDMI 輸出
採用 2 組 2.5GbE RJ-45 網路埠，最高可達到 5Gbps 網速
採用 4G DDR4 記憶體
三年保固

▼盒裝另一側的說明一目瞭然，舉凡外觀配置、各部位名稱，硬體規格，包裝內容物等等都寫得很仔細，

▼打開上蓋，包裝紮實防撞，

▼本體現身，右側是配件包，

▼配件部分有變壓器、AC 電源線、快速安裝說明、硬碟固定螺絲 (16顆 for 3.5 吋硬碟，16 顆 for 2.5 吋硬碟) 及兩條 RJ-45 網路線 (Cat 5e 黑色)。

▼AC 電源線是鎰勝工業製造的 VW-1，市面上很常見，

▼兩條黑色的 RJ-45 網路線規格皆為Cat. 5e，速度可以達到 2.5 GbE，

▼變壓器為台達電製造，

▼輸出達到 12 V x 7.5 A = 90 W，型號為 DPS-90AB-3，

▼硬碟的安裝方式都在快速安裝手冊裡面，等於所有的 Asustor 產品的安裝方式都在這裡，

▼依據外型很快可以找到安裝硬碟的方式，

▼另外還有與電腦連接的方式也是清清楚楚，

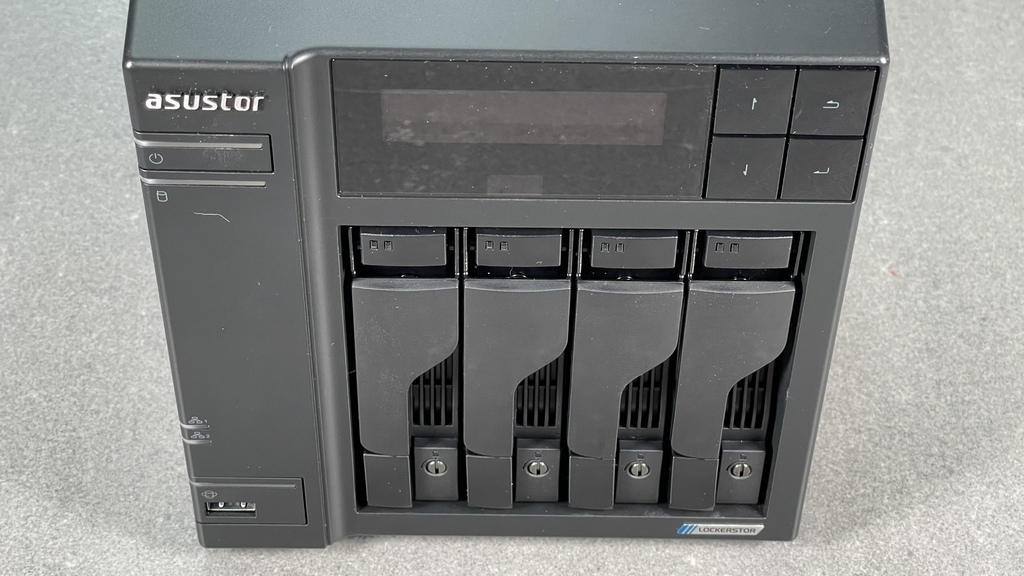

▼接著來看看 NAS 本體，質感很好，

▼接上電源的話，中間 LED 面板是動作狀態的螢幕，左邊除了 Logo 銘牌之外，下面是電源開關，系統狀態燈號，2.5GbE 網路狀態燈號，

▼LED 面板下面則是散熱孔與四個硬碟托盤，網路狀態燈號下面有一個作為快速拷貝之用的 USB 3.2 Gen2 連接埠。右上角是四個控制鍵，分別為「上、下、返回、決定」。

▼右下角有 Lockerstor 銘牌，注意看每個硬碟托盤都可簡易上鎖，

▼正上方與側面有散熱孔，

▼托盤的按鍵按下之後蓋子便會彈起，

▼可拉出硬碟托盤，

▼這個托盤前方有導光柱，金屬片挖孔散熱且減輕重量，

▼可同時對應 3.5 吋及 2.5 吋硬碟，固定 2.5 吋硬碟的螺絲孔有標示，3.5 吋鎖側邊，2.5 吋鎖底部，

▼置入硬碟的狀態，

▼機身背面是直徑 14cm 的散熱風扇，運作噪音約在 30dB 以下，實際使用真的蠻安靜的，

▼右側就是 2 組 2.5GbE RJ-45 網路埠 (紅色)、USB、HDMI 規格為 2.0a 可直接輸出 4K 60p 的影像。最底下有重置按鍵、電源線插孔與 Kensington 防盜孔，

▼卸下背面的三顆固定螺絲之後，

▼就可以把外殼往後推開，

▼打開上蓋之後轉 180 度，可以看到左側上方配置了四組 M.2 SSD 插槽，這次開箱就不做拆機的動作，

配置四組 M.2 SSD 意味著有幾個使用方式：

可安裝 SSD x 4 Raid 5 作為快速剪輯儲存空間或做為系統儲存 (類似 C 槽)，剪輯後檔案放置到硬碟儲存區 (類似 D 槽)
可選擇 M.2 x 2 作儲存區，M.2 x 2 作快取加速區
AS6704T/AS6706T 也可以移除四個 M.2 SSD 插槽，換上 10G 網卡 (需另外選購 AS-T10G2 )，10G 效能非常優異

▼運用免工具的塑膠夾具，

▼放大看一下這個夾具，是很方便的設計，

▼這次儲存媒體的部分，3.5 吋機械式硬碟與 M.2 NVMe SSD 都是由 Western Digital 提供，Western Digital 有新的 Logo，

▼這張圖展示了 Western Digital 所有儲存媒體產品的大家族，直覺的以顏色來做出系列區分，例如 WD Red 就是給 NAS， WD Purple 給監控。

▼Western Digital 適合 NAS 專用的系列是紅標 WD Red，然後再往下細分為 WD Red、WD Red Plus、WD Red Pro 三種，及 WD Red 2.5 吋 SSD 及 M.2 SSD 固態硬碟，這次成為 Asustor NAS 最強的後盾，

▼M.2 NVMe SSD 的速度是以往 SATA SSD 的六倍以上，可當作儲存或是快取， SATA SSD 的 560MBps 對比 M.2 NVMe SSD 的 3430MBps 差異非常大，

▼HDD 與 SSD 因為物理特性的差異，使用上各有優缺點，但是 ASUSTOR 將他們整合在同一台機器裡面了，使用者可以更彈性的運用，

▼Western Digital 不斷強調「硬碟有價、資料無價」的概念，提醒大家 3->2->1 模式資料備份的重要性。
NAS 專用硬碟的特色在於資料儲存的安全性與硬碟耐用度，要能承受 24 小時 x 7 天等於全年無休的運作。而硬碟的區分與選擇其實要看耐用度，專業用語是工作負載量 (Workload)，白話一點就是指硬碟每年能承受的讀取與寫入資料量。SSD 則是看其耐寫度 (Endurance), 白話一點就是指 SSD 整個使用壽命期所能承受的寫入資料量，以下可以看到 1TB 的 SN700，其 TBW 是 2000TB，
由下表可以見到，WD Blue 的 SSD，其 Endurance 與 WD Red SSD 差異頗大，所以說是一分錢一分貨，而固態硬碟如果損壞，就算花了大把錢，資料也不一定能救的回來，更重要的是 Western Digital 也有提醒大部分廠商，關於 SSD 的保固規範其實就像買新車一樣，耐寫度和保固期限都是以先到者為準，這點讀者們也要特別注意。

▼WD Red 系列連續兩年 2019、2020 獲得歐洲最具權威性的 European Hardware Awards 歐洲優秀電腦硬體獎中的「年度最佳硬碟」，信賴度可見一斑，

▼以 WD Red 及 WD Red Plus 為例，每年可以承受 180TB 存取量，3 年保固就等於是 540TB。而 WD Red Pro 每年可以承受 300TB 存取量，五年保固等於 1500TB，與 Red 及 Red Plus 的差異有三倍之多。
Endurance 剛剛提過可稱作「耐寫度」，SSD 是以寫入的資料量來計算，不過要注意 JEDEC Enterprise 的測試針對不同等級、不同系列的 SSD 而有不同的標準。

▼以下就是這次借測的 WD Red Pro 20TB 與 WD Red SN700 M.2 NVMe SSD 1TB，

▼實測重量為 668g，

▼看一下盒裝左下角，讀取速度可以達到 3400MB/s，為 2280 尺寸，

▼型號是 ZP512CM30041，由針腳可以判斷是 M key，於馬來西亞製造

NAS 系統建立：

這個章節比較基本，已經熟悉的朋友可以跳過，

▼在 PC 上才打開預先安裝好的 ACC (ASUSTOR Control Center) 就遇到更新，照著指示跑完就可以，

▼開始初始化，外觀可選擇深色，晚上使用時螢幕比較不刺眼，

▼一開始當然先設定名稱與密碼，

▼日期與時間通常照著網路連線就自動調整了，

▼網路先設定一個 LAN1，之後會教大家如何設定 SMB 3.0 開啟多通道，

▼這次開箱的機器是 AS6704T，所以放滿四顆 WD Red Pro 20TB x 4，二條 WD Red SN700 1TB M.2 NVMe SSD，

▼作 RAID 5 要選至少三顆硬碟，這裡當然是選四顆，

▼RAID 5 之後可以擁有 54.56TB 的容量，

▼系統當然也可以做在 M.2 SSD 裡面，這次因為只借到兩條 M.2 SSD，只好先作成 RAID 0，如果有四條，當然就可以作 RAID 5，
建議把 NAS 系統作在 M.2 SSD，另外四顆 HDD 當作儲存，這樣 NAS 開機會快上許多，

▼接著就會開始進行初始化建立，全部自動進行，

▼才一下子 ADM 已經安裝完畢，可以開始使用 NAS 了，

▼因應近來有許多 NAS 勒索病毒，設定之前會建議更改通訊埠，

▼ADM 會以瀏覽器打開系統介面，很早以前就已經作成類似平板圖示的形式，漂亮易懂，

▼簡單看看各個介面選項，

▼資源監控可以看到硬碟的組態，圖形簡單明瞭，

▼App Central 是 NAS 很重要的一環，許多擴充功能都要依靠 App，ADM 已經貼心的分類好常用 Apps，可以快速安裝套裝，

▼例如想把四組 M.2 SSD 的 PCB 換成 10GbE 網卡，需要安裝以下 App，

▼例如想把 NAS 當成音樂庫管理，需要 Roon Server，

▼外接裝置方面可說是玲瑯滿目，連 UPS 都能接，外接硬碟或隨身碟更可以快速由前面板左下接孔連接，

▼服務這裡很重要，因為 SMB 的多通道就是由此處開啟，當然硬體方面，你 NAS 端要兩條網路線到 HUB，PC 端也要兩條網路線到 HUB，
想把 NAS 設定為檔案分享的 FTP 也是由此處設定，

▼未開啟 SMB 多通道，由 PC 拷貝檔案至 ADM 系統 M.2 SSD，速度只有 280MB/sec，

▼開啟 SMB 多通道，由 PC 拷貝檔案至 ADM 系統 M.2 SSD，完全一樣的檔案，速度可達 488MB/sec，速度明顯提升，

▼偏好設定方面，因為細項很多就不再贅述，不過「輕鬆連線」可以注意一下，有檔案想分享給親朋好友，這是簡單容易的方式，

▼儲存管理員中，SSD 也可以當作快取使用，跟拿來作儲存空間是不一樣的概念，

▼如果已經把 ADM 系統建立好於 M.2 SSD (硬碟群組 1)，該如何運用另外四顆 HDD 呢？

▼這時要用新增資料夾的概念，不過位置是在硬碟群組 2，

▼設定好就可以使用了，

▼再測試一次，由 NAS 的 M.2 SSD 拷貝檔案至 NAS 的 HDD，速度衝到最高，529MB/sec，

▼由 PC 拷貝檔案至 NAS 的 HDD，速度也可來到 420MB/sec，很不錯了，

資安問題防範：

NAS 既然一直連在網路上，當然就容易有資安的問題 (除非只在內網使用)，以往各家 NAS 都發生過勒索病毒的事件，針對資安，華芸 Asustor 至少有以下方法可以防範：

即時更新的 ADM 防範病毒入侵，減少可能的資安漏洞 (寫本文的一個月內就更新了兩次)
多種即時備份如 ASUSTOR Btrfs 快照中心功能，提供高效率快照，並能即時因應勒索病毒帶來的威脅，有效保護資料完整性
客製化 Admin 帳號，防止暴力破解密碼的攻擊
搭配強大的防火牆 (ADM Defender)，設定黑白名單杜絕可疑連線
允許使用者停用 SSH 及終端機服務，並能自行設定連接埠，減少網路破口
提供異地備份重要資料於 MyArchive 硬碟，同時進行硬碟加密，增加資料安全性
即時移除或隔離不知名的檔案或病毒

▼Snapshot Center 快照中心，這是把 RAID 組態快照起來，除了預防勒索病毒也不用怕誤刪檔案，隨時都可快速還原，

▼建立快照時可設定時間排程，

▼最高可以製作 256 組 Snapshots，依序遞補，( 當然這裡還是要多說一句，連上網路後不能保證 100% 的安全，使用時還是需要小心謹慎。)

左邊最下面有個選項是 iSCSI LUN，iSCSI (Internet Small Computer System Interface) 是用來連接資料儲存設備的一種網路協定，是以 IP 為基礎的儲存網路標準。早期的伺服器可同時連接多台不同類型的 SCSI 週邊設備，當時有個協定利用網路線取代排線來連接 SCSI 的硬碟，這樣硬碟就不一定要設置於主機內，也就是只要有網路就可以連接傳輸，硬碟可設置在與伺服器不同的位置。iSCSI LUN 在 Windows 中會被視為如同本機磁碟，可直覺作為儲存空間，還蠻方便的。

其他擴充應用：

Asustor NAS 可作為 Premeire Pro 的擴充資源素材庫 (Libraries)，透過兩個 2.5GbE 高速網路孔與四個 M.2 SSD 的配置，可直接在 NAS 上建立專案，剪輯與輸出影片。別忘記 NAS 主機的後面板還有 HDMI，可執行 4K 10bit H.265 硬體解碼，4K 影片播放順暢，直接輸出到 Monitor 或電視觀看。
▼打開 App 中的 EZ Sync 管理員，

▼如果希望電腦與 NAS 同步資料，要在電腦端下載 AES (Asustor EZ Sync) 應用程式，行動裝置上則是下載 AiData，

▼同步可以選擇 PC 到 NAS 或是 NAS 到 PC，總之就是把 NAS 其中的一個檔案夾，設定為可以跟 PC 同步，

▼這個 NAS 中的檔案夾，只要指定好與 Premiere Pro 的素材庫 (Libraries) 為相同地檔案夾，就可以在使用 Premiere Pro 的時候調用素材庫，並且同步讓兩邊維持相同地狀態，

▼這樣動輒數 GB 的素材庫就不會佔據原本 PC 的使用空間，

另外還有 ASUSTOR Live 個人專屬直播分流中心

將手機或電腦的直播畫面串流至多個直播平台播放 (例如： Twitch、YouTube、Facebook、Instagram、Restream 與各種支援 RTMP 協定的直播平台)
影片儲存再利用 - 直播影片可直接同步儲存於 NAS 上，方便再利用，例如：剪輯及分享

優勢總結：

優勢一：小預算，大享受

3年保固，出廠前均通過嚴格的燒機測試
兩組 2.5GbE 網路孔，四組 M.2 SSD 插槽
4 組監控裝置授權
資料所有權屬於自己 - 其實存在雲端的檔案所有權並非自己的，如果發生資料毀損甚至資料洩漏，雲端空間服務商不會負任何責任，若平台關閉檔案也不一定拿得回來；如果使用 NAS，自己能夠掌控資料之外也大幅避免了資安問題，儲存私密資料也更安心。

優勢二：不熟悉3C產品的人也能輕鬆的操作

簡潔的操作介面 - 對新手友善，介面如手機一般，簡單、易懂、圖示化
全介面中文化 - 不用害怕會有複雜的程式碼，或是根本沒看過的英文專有名詞，使用介面皆是熟悉的語言。
手機就能使用 - 提供 8 種手機 APP，沒有使用地點的限制，出門在外也能透過手機存取 NAS 檔案。
運作超低噪音 - 放在臥室睡覺也不怕吵，與友商 NAS 的運作聲相比，近似無聲 (但如硬碟容量偏大還是會有硬碟本身的讀取聲)
全新版 Dr. ASUSTOR - 可檢測 NAS 網路設定安全，預防駭客攻擊。使用者最怕硬碟壞掉後還繼續使用，專屬功能可立即向用戶通報，提醒使用者進行更換，平時也能針對硬碟做健康監測。
共用儲存空間，但不共用秘密 - 多種許可權劃分方式，讓使用者看不到彼此儲存的內容，更可以設定每位使用者的儲存空間使用量，不怕超量使用

優勢三：ADM4.1

深色模式 - 全介面、全 ASUSTOR APP 皆新增深色模式可供選擇，滿足喜好深色模式的使用者的需求，能以更省電的方式瀏覽系統。
操作介面優化 - icon 更好看、介面更易使用、並新增更多自訂選項，讓使用者的介面更加個性化。如桌布、桌面圖示、文字顏色。
個人化登入頁面 - 可自訂左、中、右，直式或橫式，深色或淺色顯示模式與各種欄位，放入喜愛的背景，從此將不再被登入欄位受限。
搜尋功能 - 搜尋更精准，能更詳細的顯示搜尋資料，圖片或影片都能即時預覽。
任務監控 - 整合任務監控，不論是下載或上傳，各種背景任務皆一覽無遺
Web Center - 透過 Web Center 可自由搭配網頁所需的 Nginx 及不同版本的 Apache，輕鬆架設與開發網站，亦可透過虛擬主機的功能客制多個不同的網站入口，更有效率地完成網站製作。
WOW 外網開機功能 - 如在外地突然需要存取 NAS 的資料但 NAS 是關機狀態，透過手機 APP Cloud ID 連線就能完成遠端開機，臨時的突發狀況也能存取 NAS。
