本文章最後由 KOBSS 於 2014-5-9 10:03 編輯
國內數位影像擷取卡知名品牌-- Avermedia 圓剛科技, 在今年農曆過年前一口氣推出了三項的高畫質擷取器 -- 易錄盒 , HD 錄影盒 , 以及 極致錄影盒
不過由於鋪貨速度不及, 筆者並未在第一時間入手, 而是於年後才透過網購順利購得 HD 錄影盒 與 極致錄影盒
經過一連串測試之後, 決定暫時不介紹 HD 錄影盒, 而是先做 極致錄影盒 的開箱評測, 日後若是真的有空再來寫 HD錄影盒 的部分.
USB 3.0 擷取器
其實, 圓剛並非世界第一個推出 USB 3.0 影像擷取器的廠商, 目前市面上可以買到的 USB 3.0 HDMI 影像擷取器有三種:
再來就是這次要介紹的

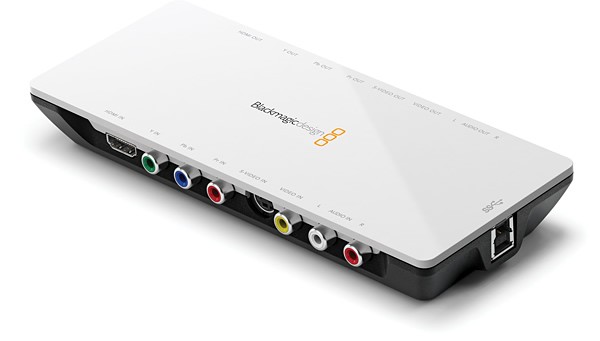

Blackmagic Design Intensity Shuttle 是筆者第一個購買的 USB 3.0 擷取器, 它其實早在 2010年中就已經上市, 不過因為當年 USB 3.0 介面並未被 晶片廠商 (intel / AMD) 原生內建, 所以清一色由 PCI Express 附加卡來達成, 而當年 PCI Express 也才剛進入 Gen2 第二代 5Gbps, 所以遇到相當嚴重的相容性以及頻寬問題, 導致這個產品負評不少, 使用者抱怨不斷 (筆者亦是 "受害者" 之一).
自從 Intel 7 系列晶片組將 USB 3.0 原生內建後, Intensity Shuttle 才終於雨過天晴, 擺脫過去狼狽不堪的窘境, 漸漸顯現出其優秀的一面.

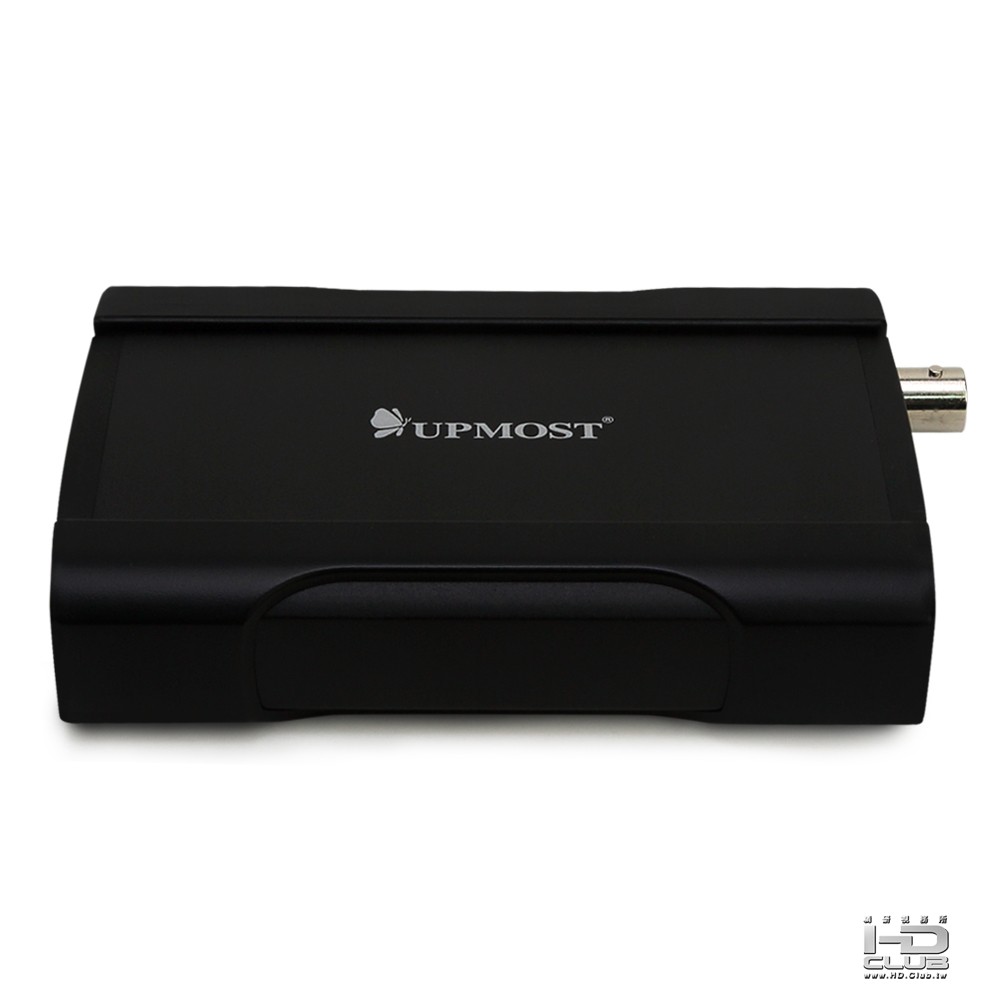

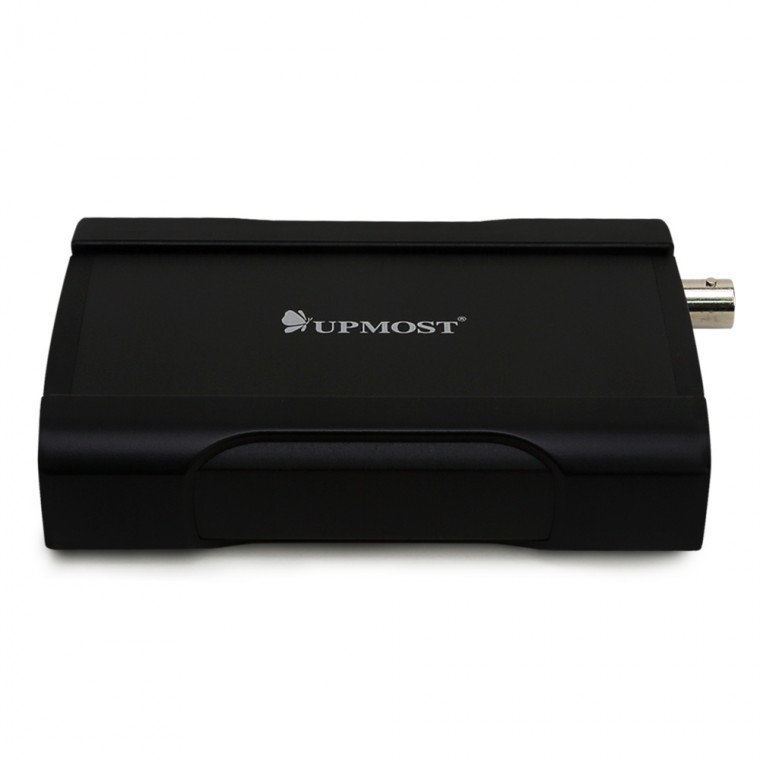

直到 2013年九月底, 國內另一家相關廠商 登昌恆 也終於代理 聰泰 所研發製造的 USB 3.0 擷取器, 登昌恆給它的型號是 MPB710.
筆者也在第一時間購入測試, 但... 這款擷取器的價格高昂 (比一台 PS3 主機還貴) , 整體使用上問題不少, 且錄製出來的檔案錯誤百出, 經過幾次與登昌恆客服 Email 往來, 確定他們沒有能力解決這些問題.
所以這項產品成為筆者手中少數幾項 "後悔購買" 的擷取設備 (在測試過 MPB700 與 MPB710 之後, 登昌恆 亦有可能被筆者列入拒絕往來戶)
筆者在去年六月曾做了一篇 Avermedia Liver Gamer Portable 高畫質硬體壓縮 HDMI 擷取器 測試報告
Live Gamer Portable (文後簡稱 LGP) 當時是 廠商提供借測 , 基於某些理由, 筆者發佈的測試文中有所保留. 而這次 CV710 並非廠商提供, 筆者自費購入測試, 因此這次筆者將不會再有保留, 希望各位能從本文得到完整的資訊.
| Intensity
Shuttle
| MPB710 | ExtremeCap
U3 | 定價 | 美金 199 | 台幣 8990 | 台幣 5490 | 最大解析度 | 1080 60i/30p | 1080p60 | 1080p60 | 影像取樣數 | YUV 4:2:2 | YUV 4:2:2 | YUV 4:2:2 | 聲音擷取 | LPCM
8CH | LPCM
2CH | LPCM/AAC
2CH | 輸入介面 | AV/色差/HDMI | AV/S-Video/色差/HDMI/SDI | 色差/HDMI | 擷取影片格式 | AVI | AVI/MP4 | MP4/AVI* | 支援硬體加速 | No | Yes | Yes* | 支援影音編輯軟體 | Adobe/EDIUS/Vegas etc. | No | Premiere/Vegas* |
開箱!!

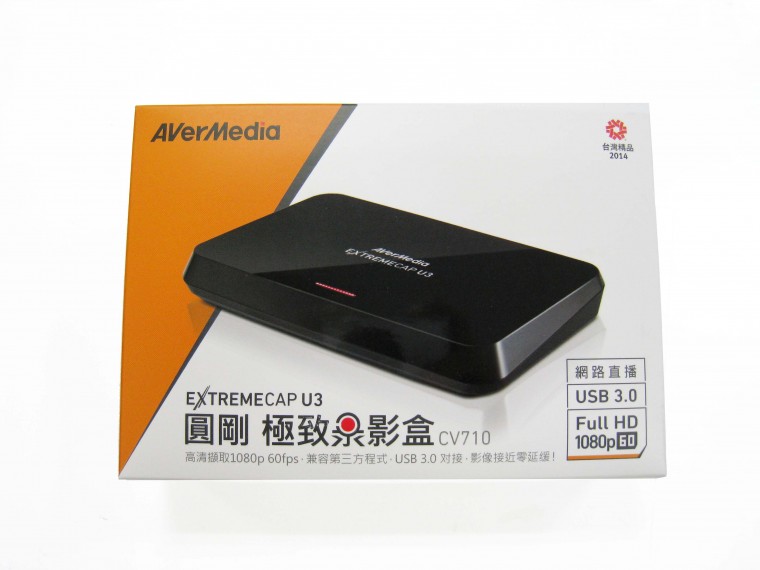

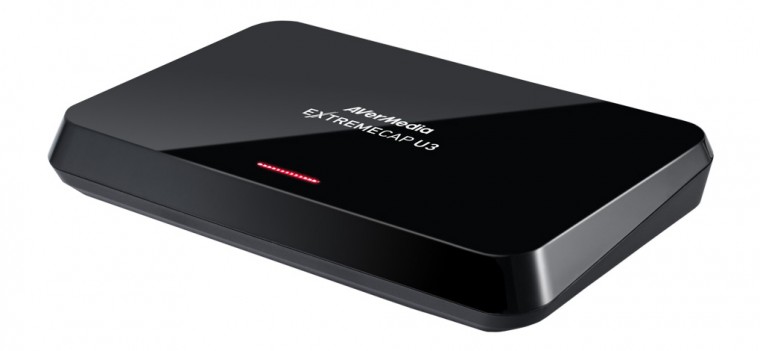

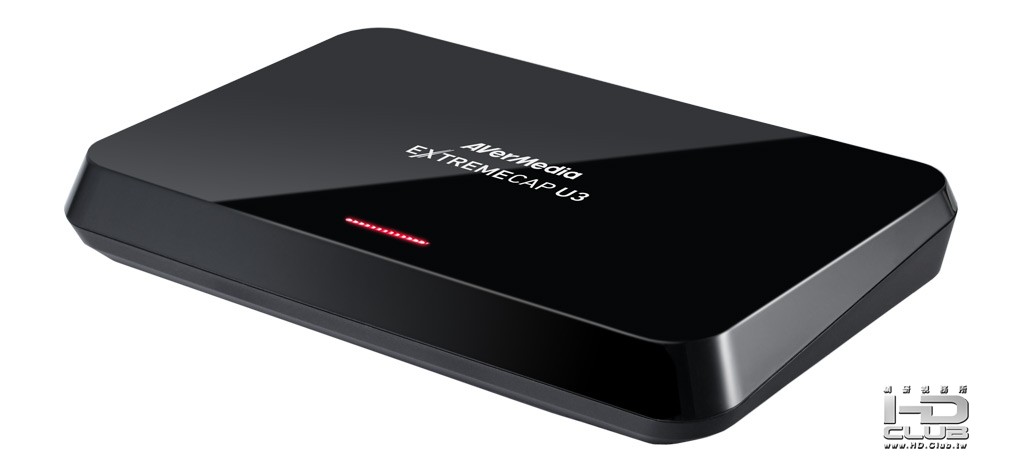

CV710 外觀小巧精緻, 差不多跟一顆 2.5吋 USB 外接硬碟相當, 整體包裝也不會很大.
只是筆者剛收到時, 拿起來卻有意外的沉重感.

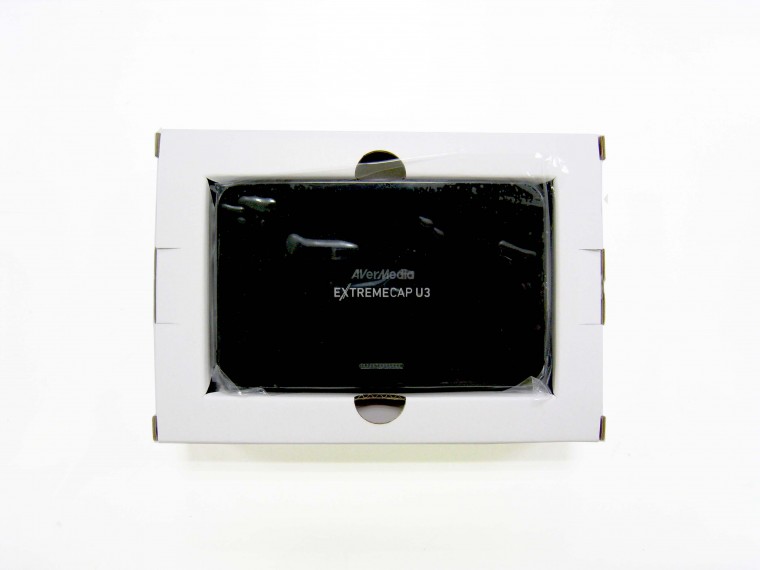

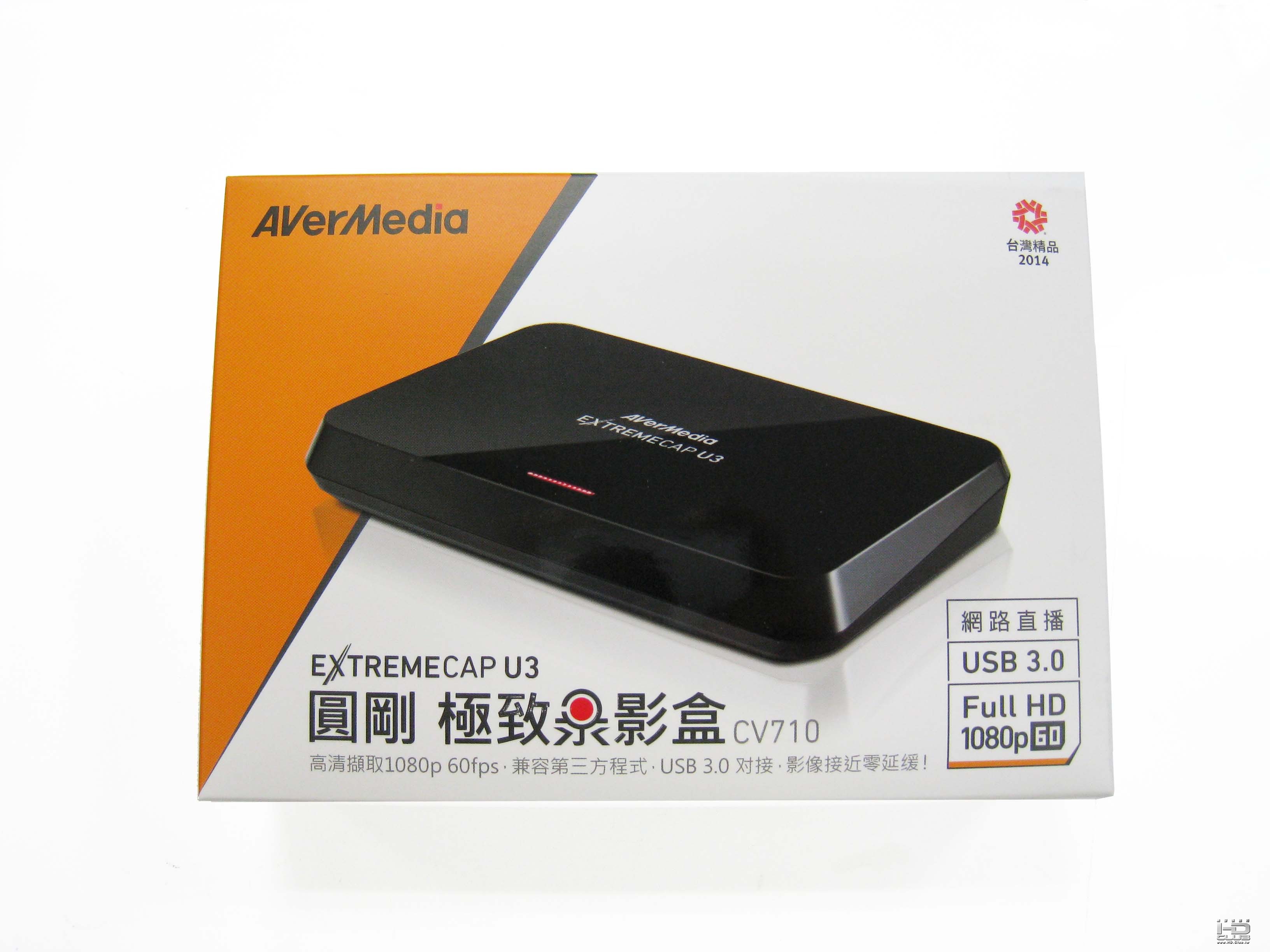

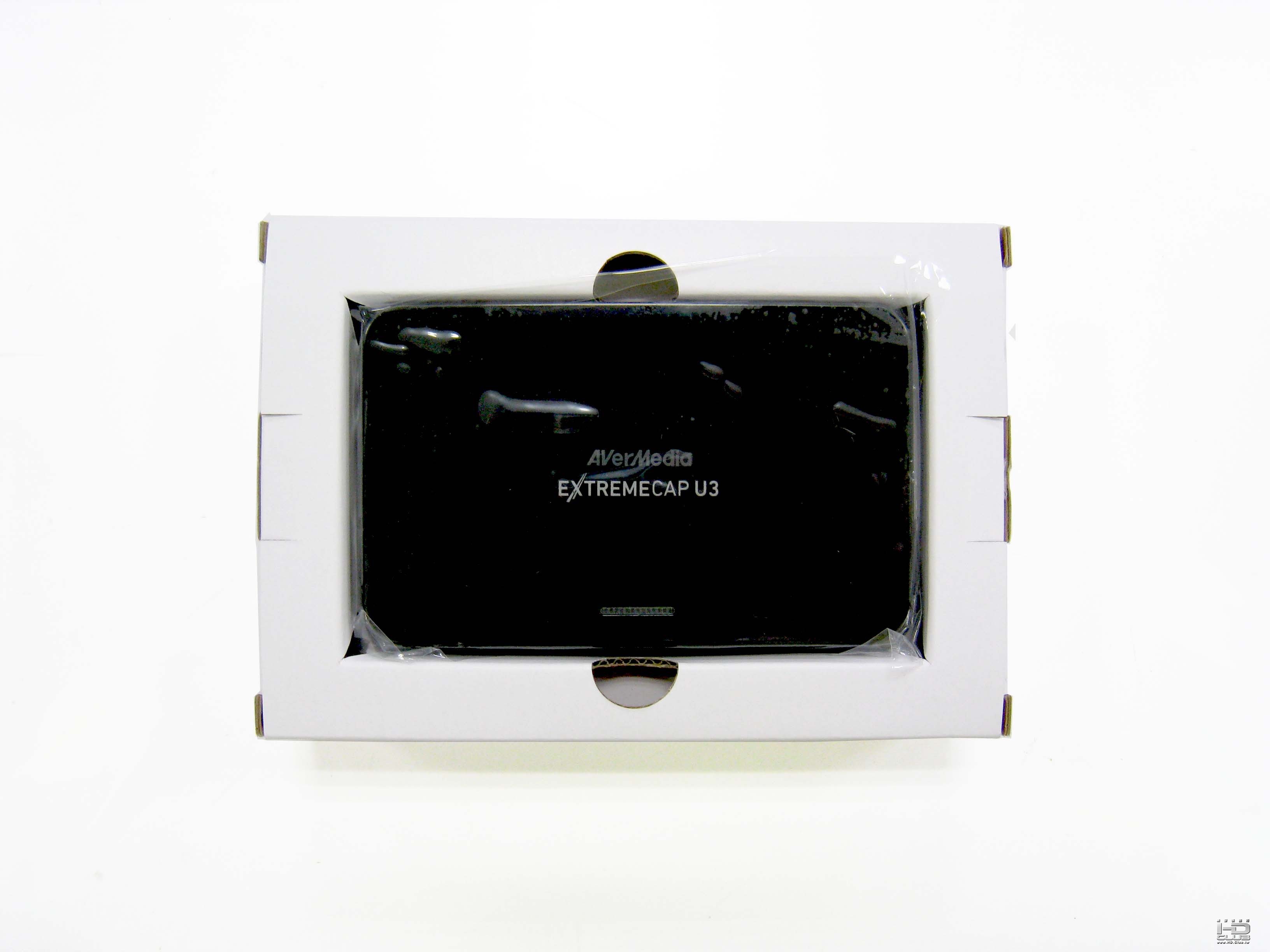

不像上次 LGP 不太好拿的兩層設計, 這次 CV710 採用傳統式的紙盒包裝, 使用者一目了然, 很容易就可拿取本體以及其附件

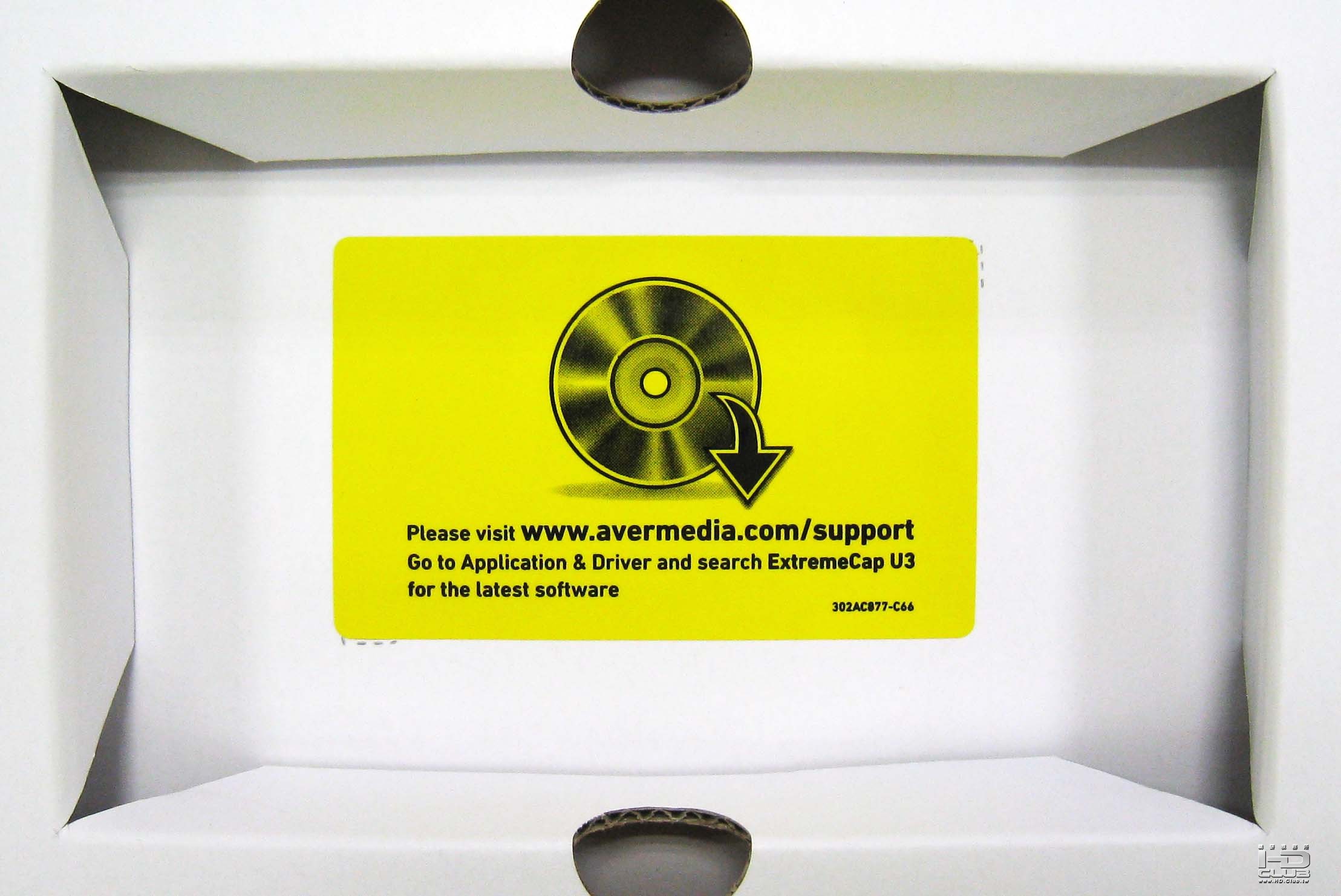

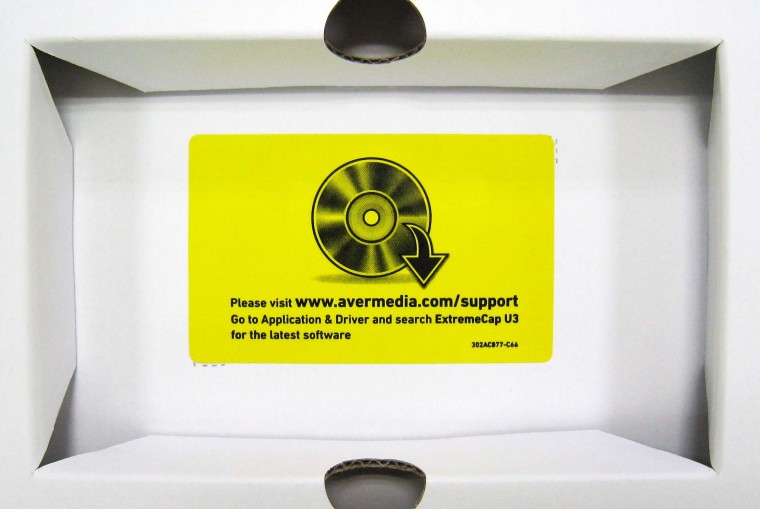

從中間拿出 CV710 本體之後, 可以看到底下有一張貼紙
圓剛從 LGP 之後的擷取設備, 都不再附上驅動程式光碟, 使用者需要自行從官網下載
除了確保軟體版本是最新的之外, 也可以節省光碟片, 為環保盡一份心力

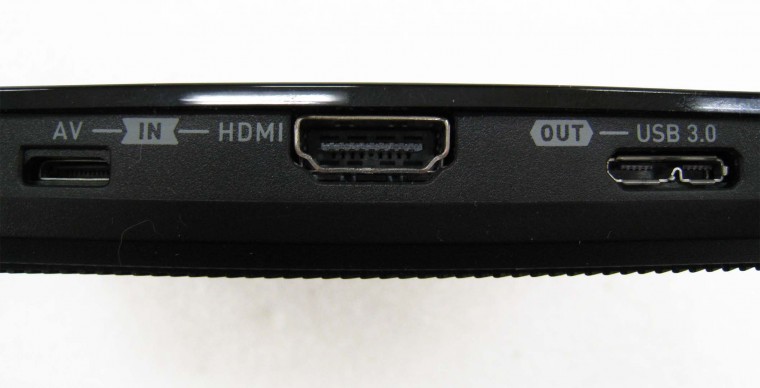

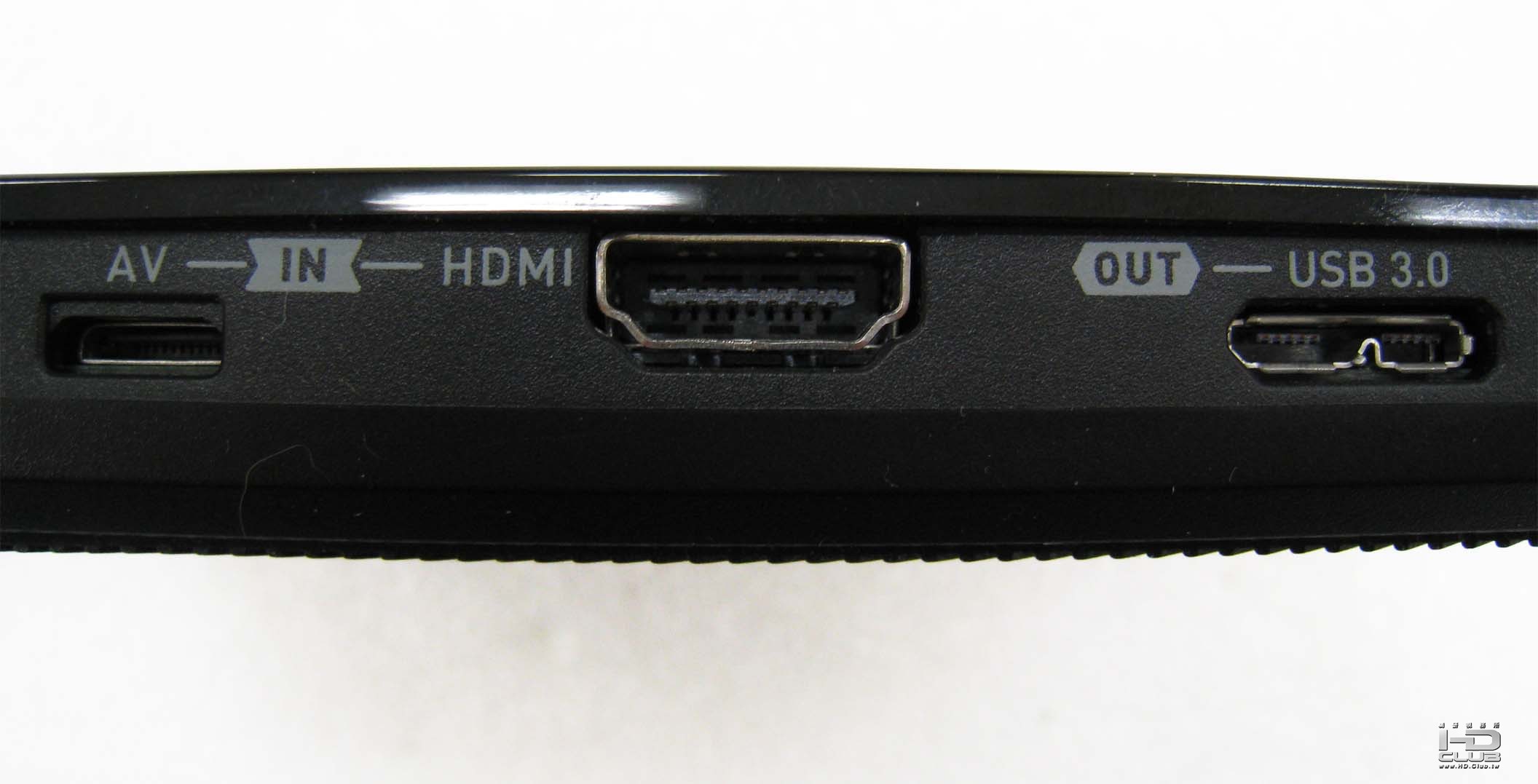

CV710 只有 HDMI/AV 輸入, 以及 USB 3.0 介面, 並沒有 HDMI 輸出, 所以它無法將 HDMI 影音再輸出給另外的顯示器喔!

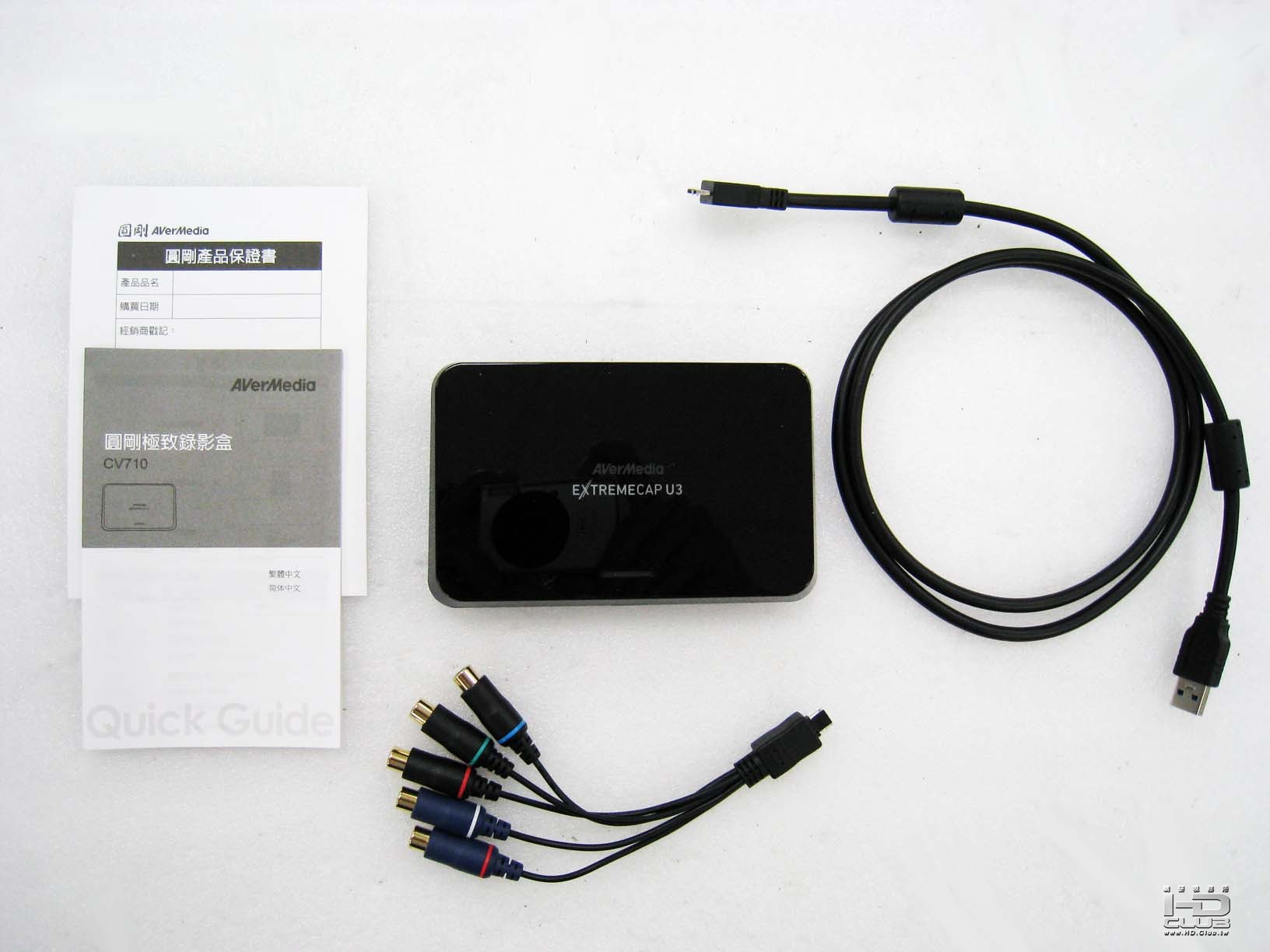

整個包裝內有 CV710 本體, AV (色差) 線, USB 3.0 線, 簡易說明以及保證書
這次沒有附上 PS3 專用色線了, 使用者如果要從色差擷取 PS3 畫面, 可能要自行準備相關線材
拆解!!

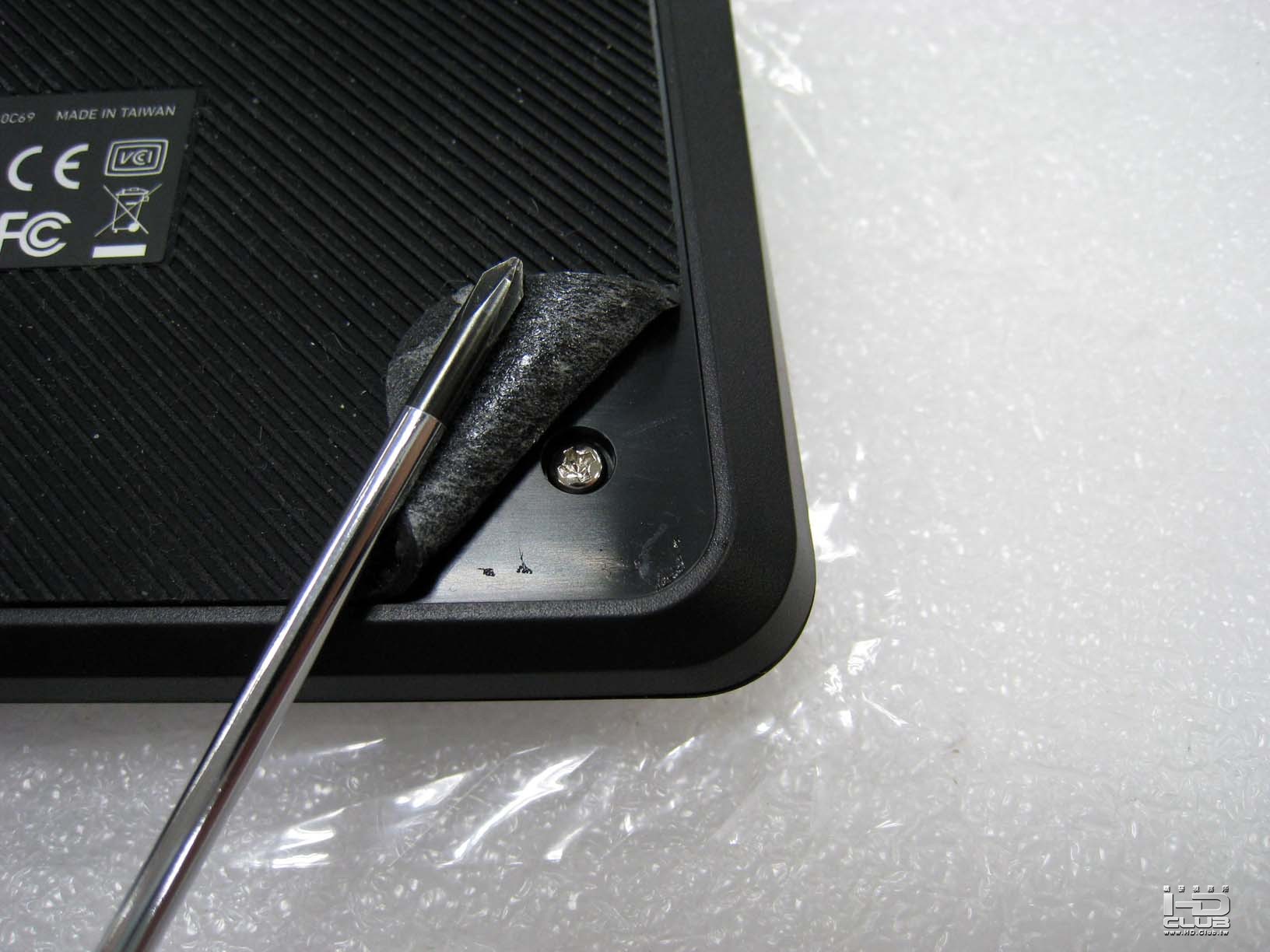

按照慣例, 筆者也將 CV710 拆解觀察內部的線路以及元件
拆開後才發現 CV710 底部貼上了鐵片, 增加底部重量, 使用者在插拔 HDMI 線材時, 不會因為本體過輕而不容易施力
算是一項貼心的設計.

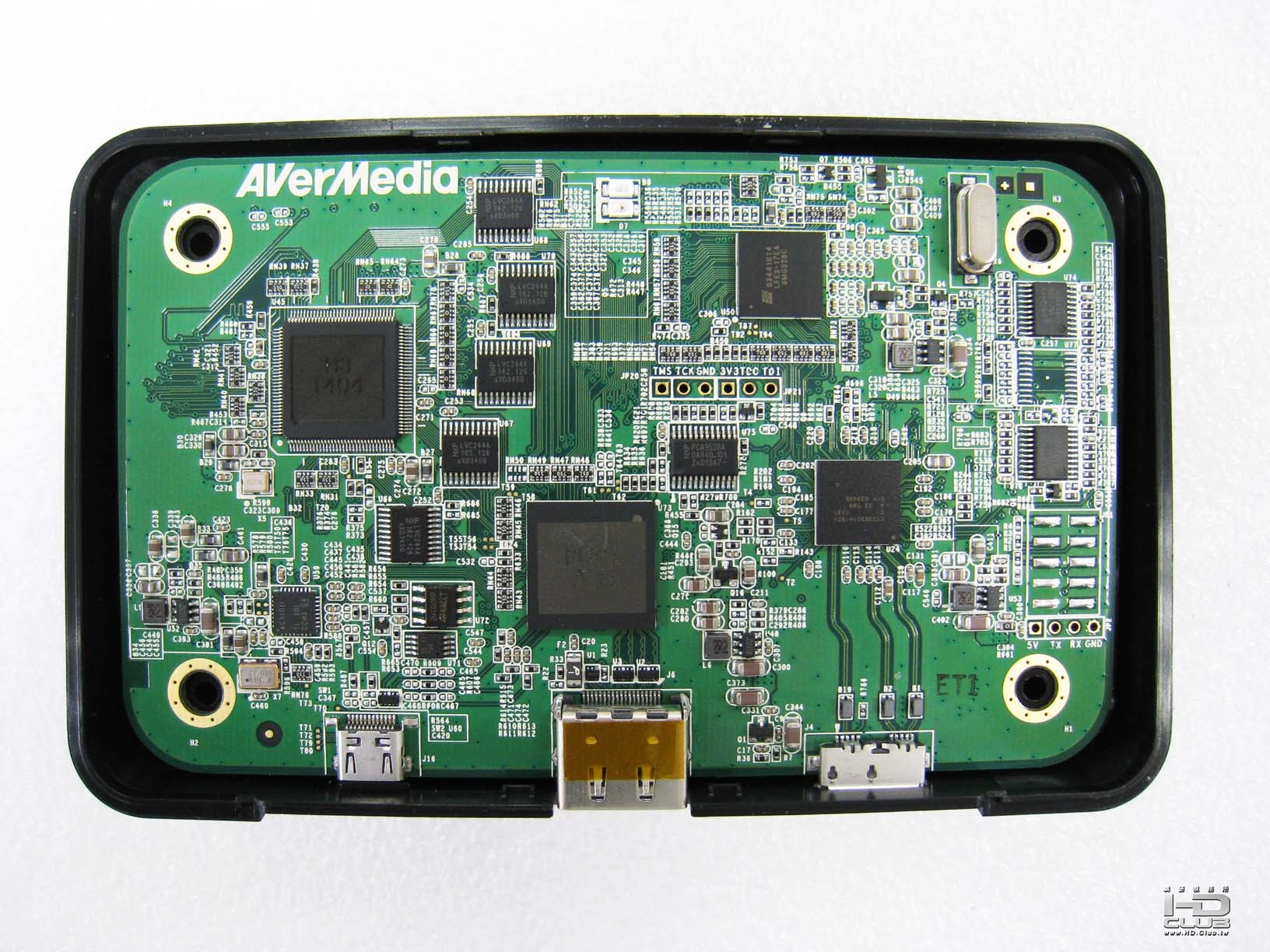

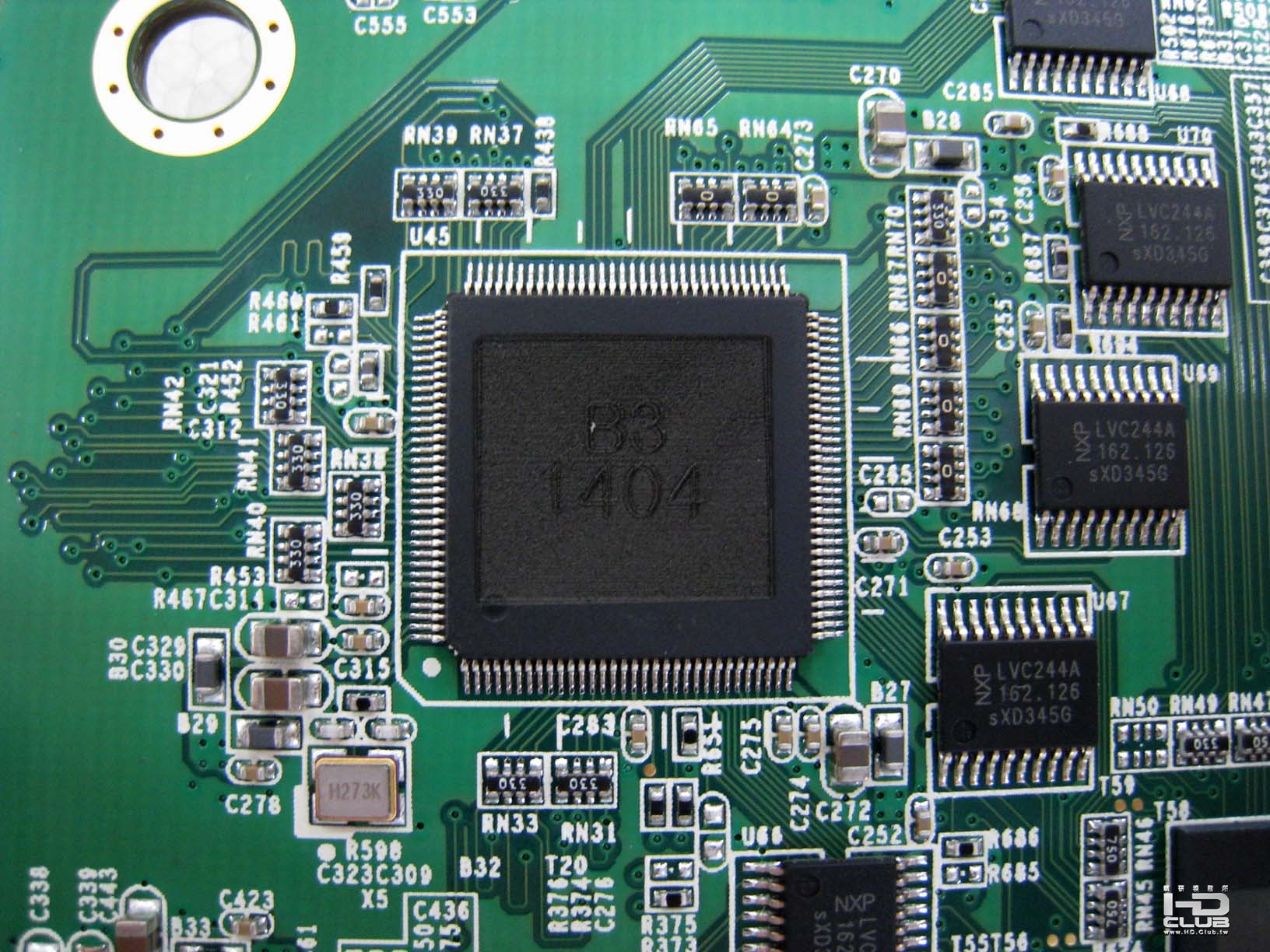

CV710 拆開後的全貌

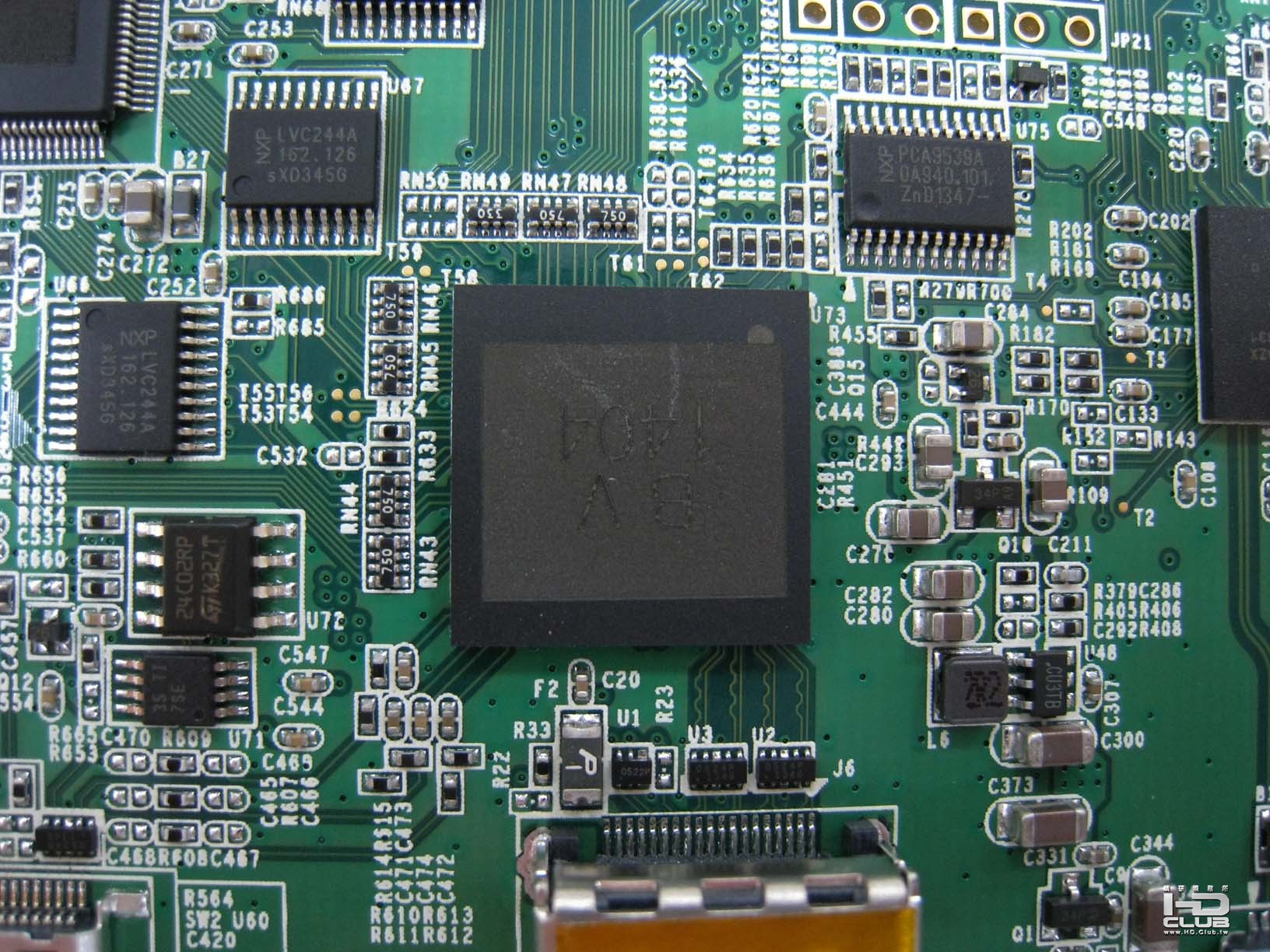

不意外的, 主要的幾顆晶片表面已經被磨掉, 應該是防止被有心廠商複製吧?
不過明眼人看過也知道那幾顆晶片是做什麼用途, 一顆是 HDMI 接收晶片, 另一顆則是 色差轉換晶片.

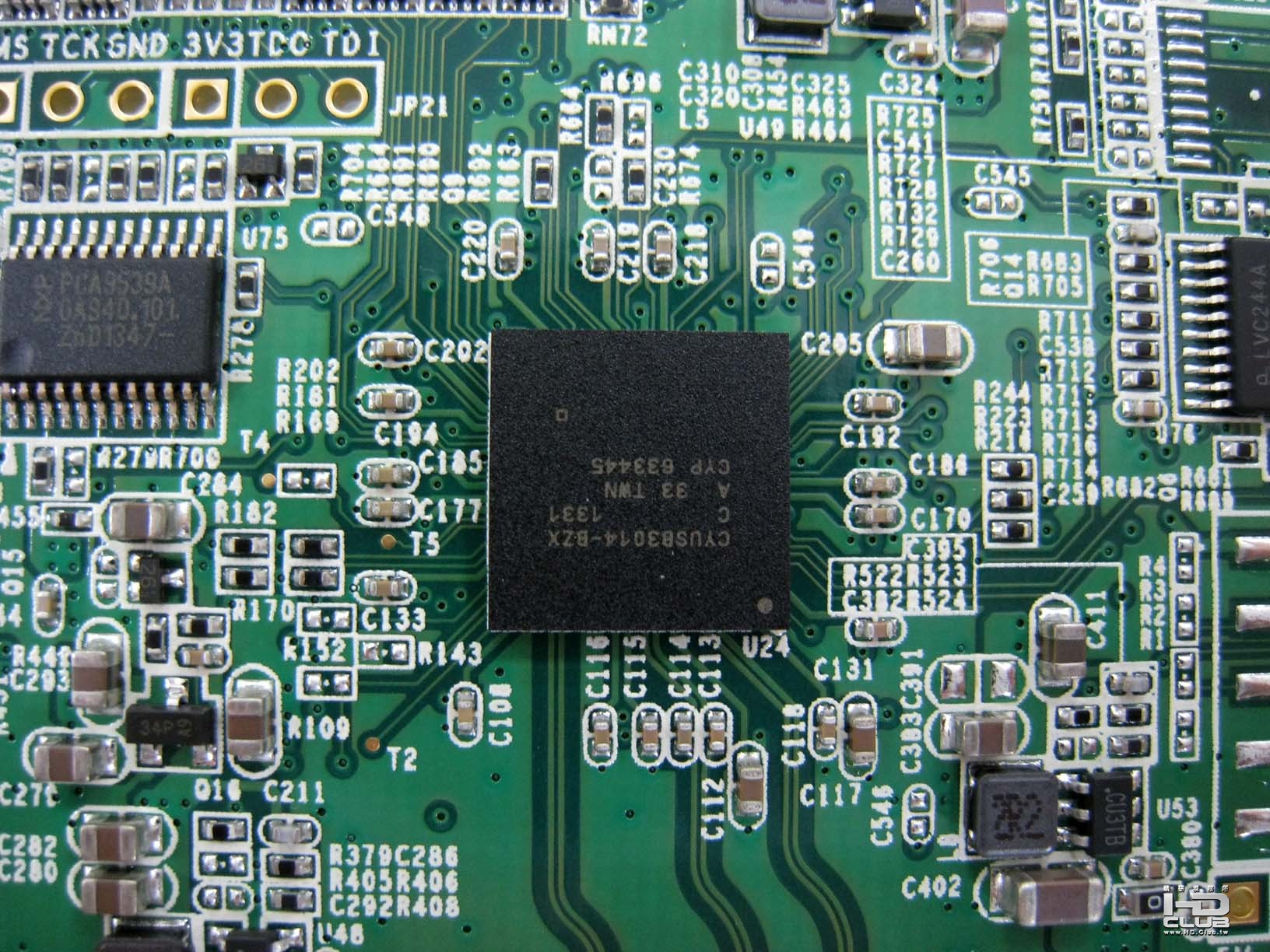

USB 3.0 採用 Cypress CYUSB3014 的 USB 3.0 控制器, 負責將數位資料即時傳遞給電腦

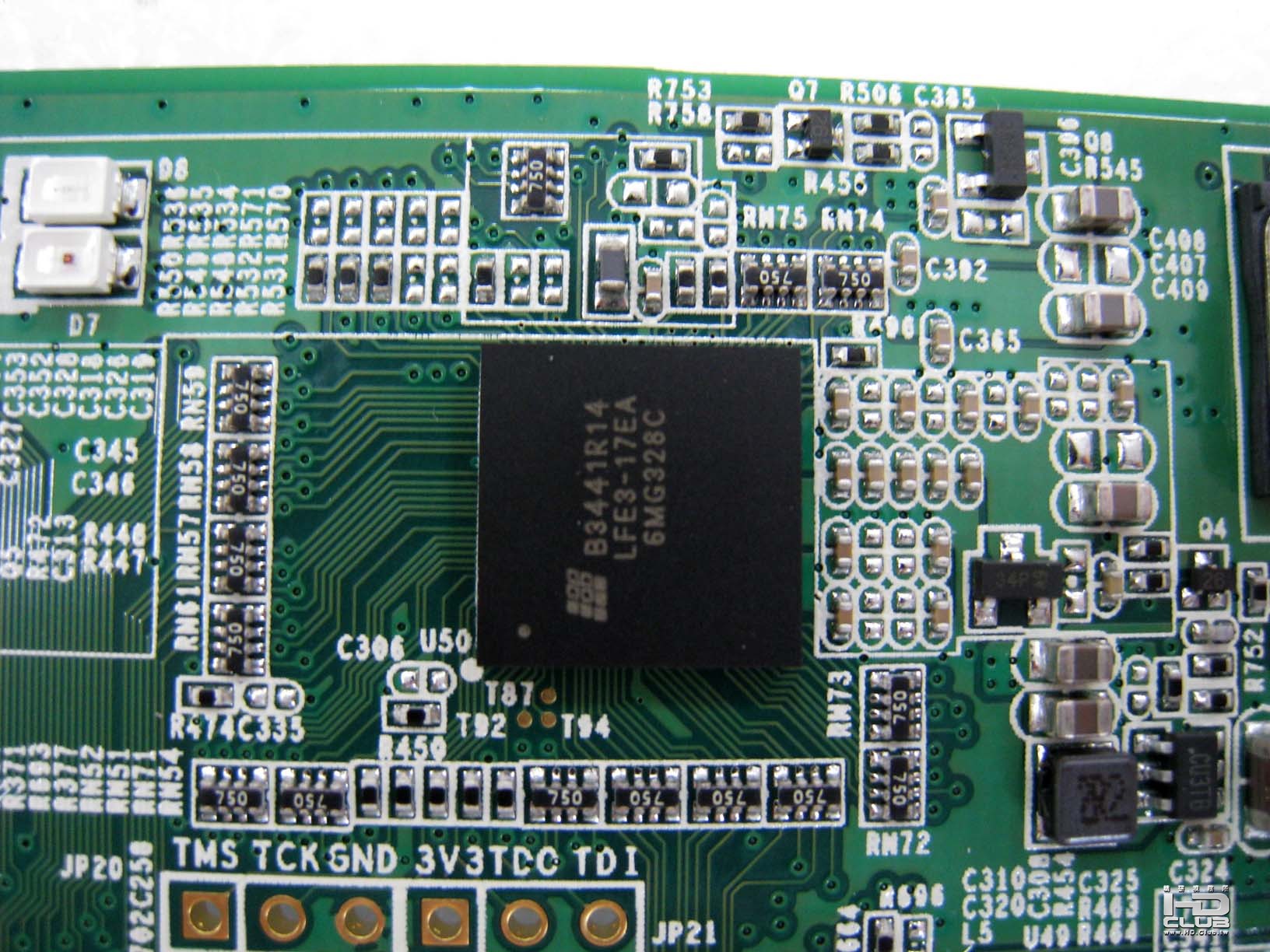

負責擷取資料的是一顆 Lattice Semiconductor Corporation 的 FPGA (Field Programmable Gate Array) LatticeECP3-17

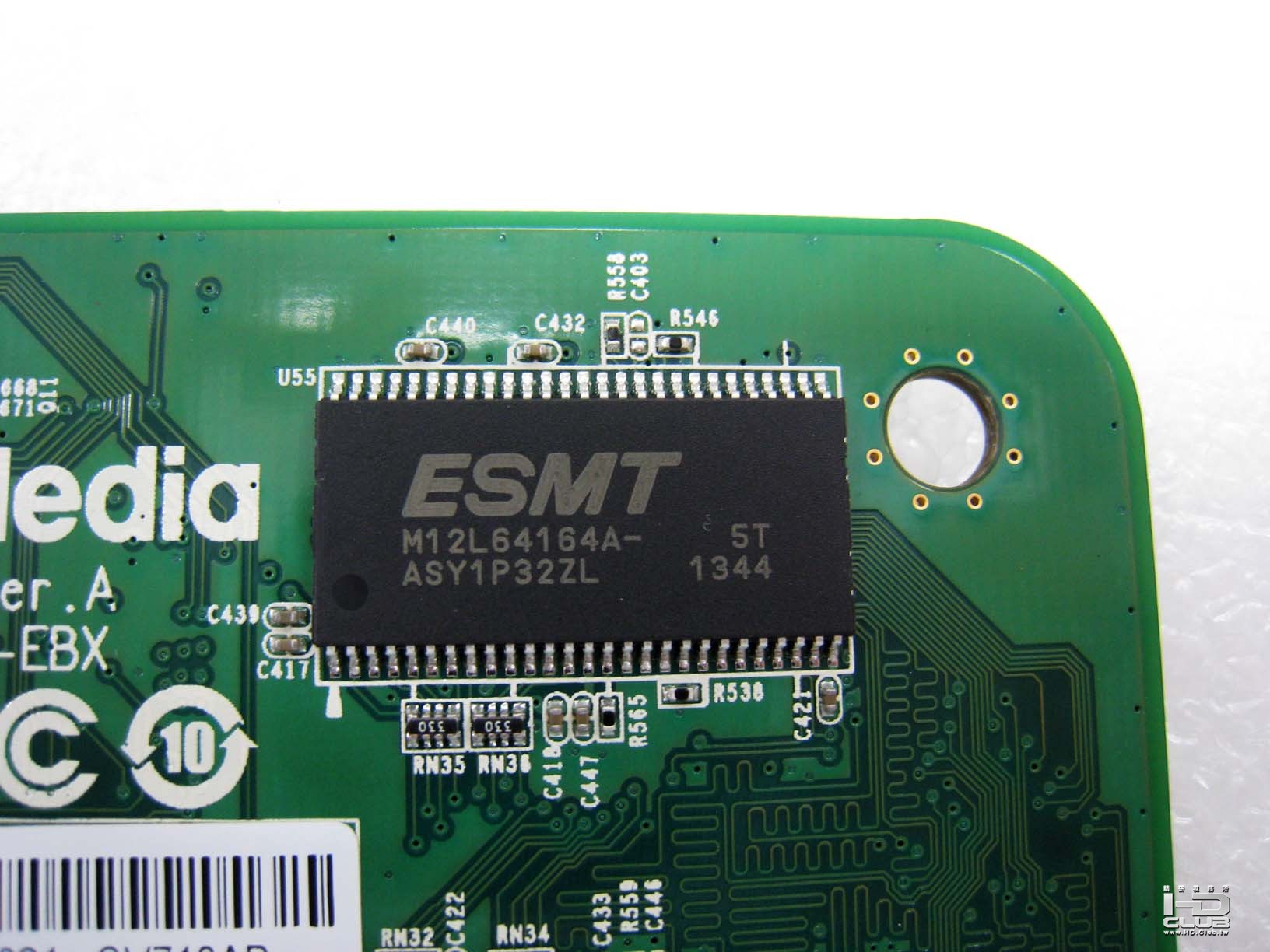

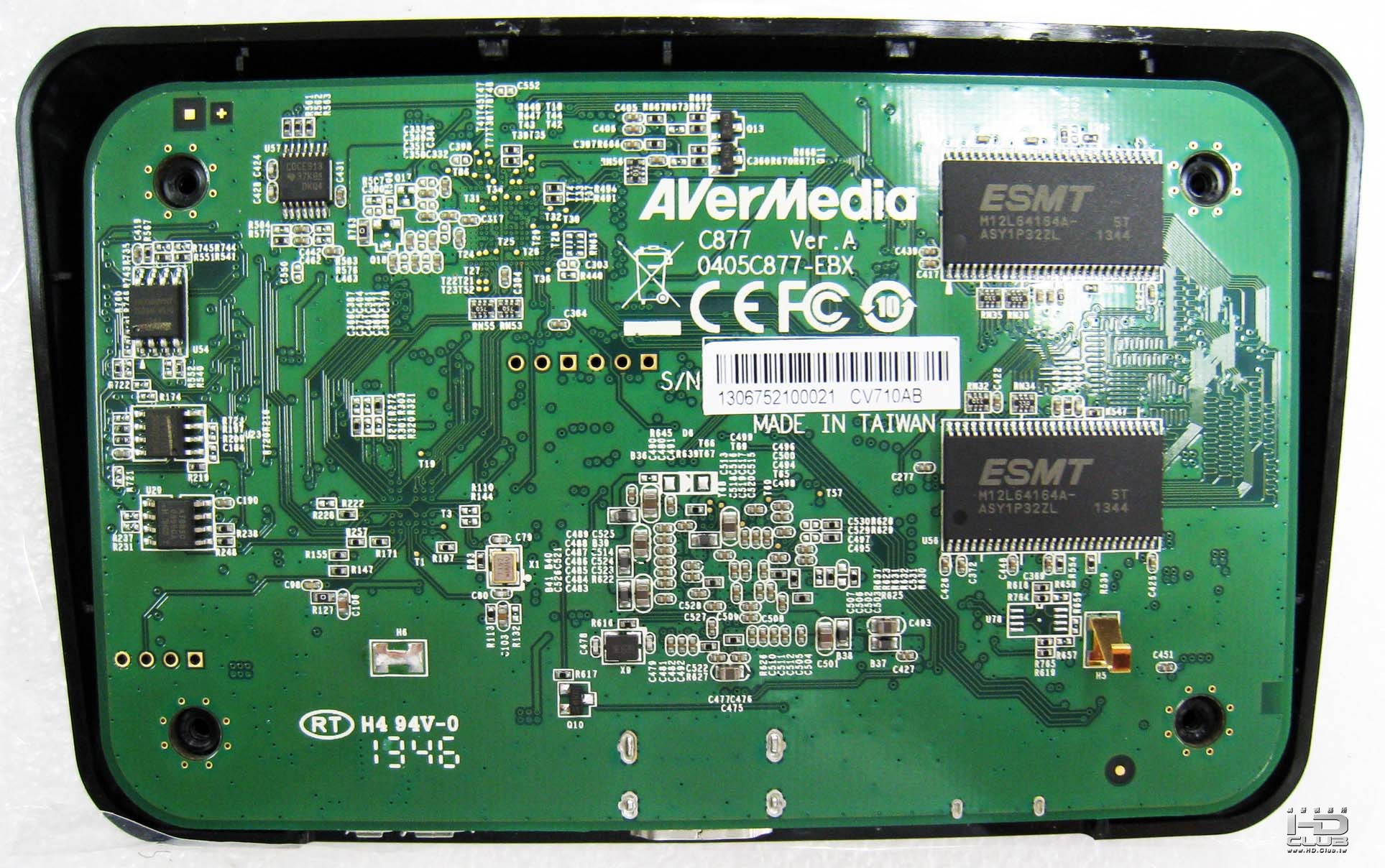

PCB 背面主要是擺放記憶體 晶豪科的 M12L64164A SDRAM 記憶體
開箱部分到此告一段落.
EDID Data
如同上次 LGP 測試方式, CV710 首先要看的就是它的 EDID 是否正確.
Model name............... AVERMEDIA HD
Manufacturer............. AVX
Plug and Play ID......... AVX0002
Serial number............ n/a
Manufacture date......... 2013, ISO week 38
Filter driver............ None
-------------------------
EDID revision............ 1.3
Input signal type........ Digital
Color bit depth.......... Undefined
Display type............. Monochrome/grayscale
Screen size.............. 1600 x 900 mm (72.3 in)
Power management......... Not supported
Extension blocs.......... 1 (CEA-EXT)
-------------------------
DDC/CI................... Not supported
Color characteristics
Default color space...... Non-sRGB
Display gamma............ 2.20
Red chromaticity......... Rx 0.625 - Ry 0.340
Green chromaticity....... Gx 0.280 - Gy 0.595
Blue chromaticity........ Bx 0.155 - By 0.070
White point (default).... Wx 0.283 - Wy 0.298
Additional descriptors... None
Timing characteristics
Horizontal scan range.... 15-68kHz
Vertical scan range...... 24-61Hz
Video bandwidth.......... 170MHz
CVT standard............. Not supported
GTF standard............. Not supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 148.500 1920 2008 2052 2200 1080 1084 1089 1125 +hsync +vsync
Detailed timing #1....... 1280x720p at 60Hz (16:9)
Modeline............... "1280x720" 74.250 1280 1390 1430 1650 720 725 730 750 +hsync +vsync
Standard timings supported
640 x 480p at 60Hz - IBM VGA
800 x 600p at 60Hz - VESA
1024 x 768p at 60Hz - VESA
1680 x 1050p at 60Hz - VESA STD
1440 x 900p at 60Hz - VESA STD
1280 x 800p at 60Hz - VESA STD
1280 x 1024p at 60Hz - VESA STD
EIA/CEA-861 Information
Revision number.......... 3
IT underscan............. Not supported
Basic audio.............. Supported
YCbCr 4:4:4.............. Supported
YCbCr 4:2:2.............. Supported
Native formats........... 1
Detailed timing #1....... 1360x768p at 60Hz
Modeline............... "1360x768" 85.480 1360 1424 1536 1792 768 771 777 795 +hsync +vsync
Detailed timing #2....... 1280x768p at 60Hz (15:9)
Modeline............... "1280x768" 79.670 1280 1344 1472 1664 768 771 778 798 -hsync +vsync
CE video identifiers (VICs) - timing/formats supported
1920 x 1080p at 60Hz - HDTV (16:9, 1:1) [Native]
1920 x 1080p at 50Hz - HDTV (16:9, 1:1)
1920 x 1080p at 30Hz - HDTV (16:9, 1:1)
1920 x 1080p at 25Hz - HDTV (16:9, 1:1)
1920 x 1080p at 24Hz - HDTV (16:9, 1:1)
1280 x 720p at 60Hz - HDTV (16:9, 1:1)
1280 x 720p at 50Hz - HDTV (16:9, 1:1)
1920 x 1080i at 60Hz - HDTV (16:9, 1:1)
1920 x 1080i at 50Hz - HDTV (16:9, 1:1)
720 x 480p at 60Hz - EDTV (4:3, 8:9)
720 x 480p at 60Hz - EDTV (16:9, 32:27)
720 x 576p at 50Hz - EDTV (4:3, 16:15)
720 x 576p at 50Hz - EDTV (16:9, 64:45)
720 x 480i at 60Hz - Doublescan (4:3, 8:9)
720 x 480i at 60Hz - Doublescan (16:9, 32:27)
720 x 576i at 50Hz - Doublescan (4:3, 16:15)
720 x 576i at 50Hz - Doublescan (16:9, 64:45)
640 x 480p at 60Hz - Default (4:3, 1:1)
NB: NTSC refresh rate = (Hz*1000)/1001
CE audio data (formats supported)
LPCM 2-channel, 16-bit at 32/44/48 kHz
CE speaker allocation data
Channel configuration.... 2.0
Front left/right......... Yes
Front LFE................ No
Front center............. No
Rear left/right.......... No
Rear center.............. No
Front left/right center.. No
Rear left/right center... No
Rear LFE................. No
CE vendor specific data (VSDB)
IEEE registration number. 0x000C03
CEC physical address..... 1.0.0.0
Maximum TMDS clock....... 165MHz
---------------------------
EDID Raw data
00,FF,FF,FF,FF,FF,FF,00,06,D8,02,00,00,00,00,00,26,17,01,03,80,A0,5A,78,02,0D,C9,A0,57,47,98,27,
12,48,4C,21,08,00,B3,00,95,00,81,00,81,80,01,01,01,01,01,01,01,01,02,3A,80,18,71,38,2D,40,58,2C,
45,00,40,84,63,00,00,1E,01,1D,00,72,51,D0,1E,20,6E,28,55,00,40,84,63,00,00,1E,00,00,00,FC,00,41,
56,45,52,4D,45,44,49,41,20,48,44,0A,00,00,00,FD,00,18,3D,0F,44,11,00,0A,20,20,20,20,20,20,01,A5,
02,03,25,71,52,90,1F,22,21,20,04,13,05,14,02,03,11,12,06,07,15,16,01,23,09,07,01,83,01,00,00,65,
03,0C,00,10,00,64,21,50,B0,51,00,1B,30,40,70,36,00,39,84,63,00,00,1E,1F,1F,00,80,51,00,1E,30,40,
80,37,00,DC,84,53,00,00,1C,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,
00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,CC
不知圓剛的研發人員是否有看過筆者去年的測試報告, CV710 的 EDID 相當正確, 沒有特別之處, 也沒有任何令人質疑的參數.
EIA/CEA-861 宣告的解析度, 所有顯示模式也都具備. 值得掌聲鼓勵!
開始擷取之前

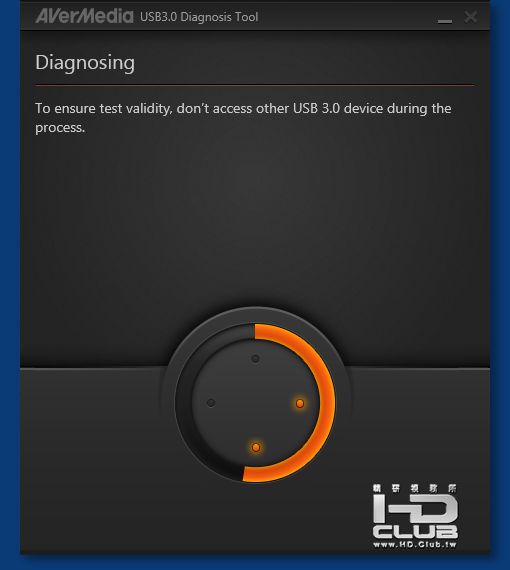

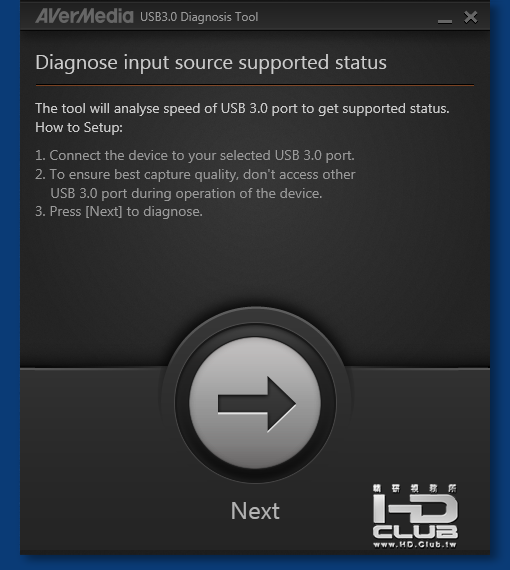

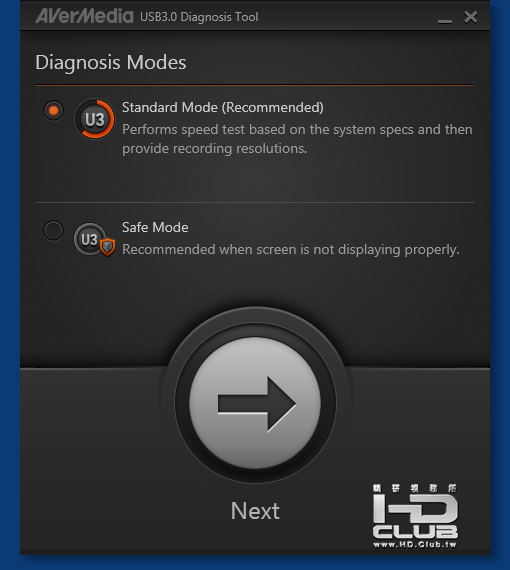

由於 CV710 是採 USB 3.0 介面, 在某些情況下可能會發生頻寬不足的現象 (這部分文後說明) , 所以圓剛很貼心的寫了一個小工具, 讓使用者可以容易得知目前的環境是否可以順利擷取.

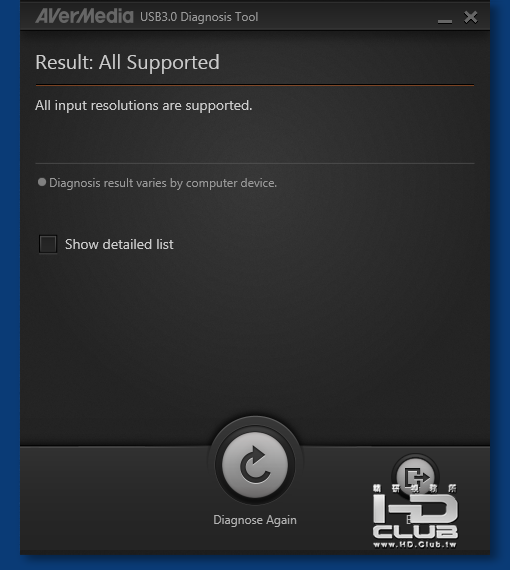

正常情況下, 使用者應該可以看到測試通過, 並可擷取所有解析度 (包含 1080p60) 的影像.

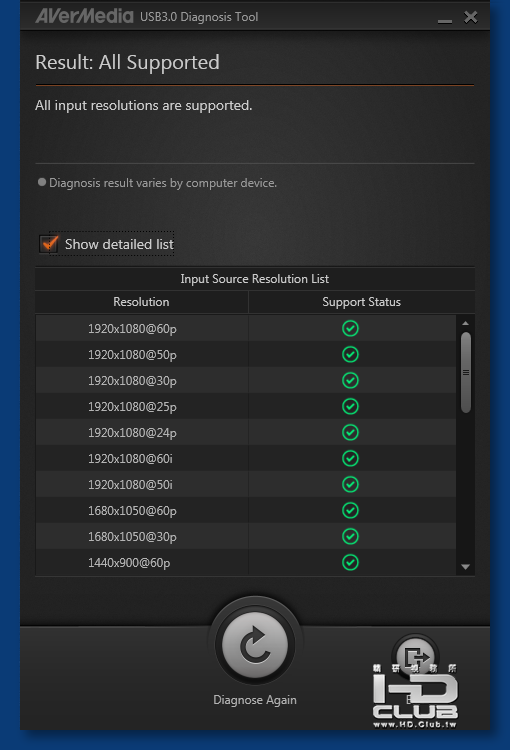

列出所有模式, 可以發現 1080p60 測試通過

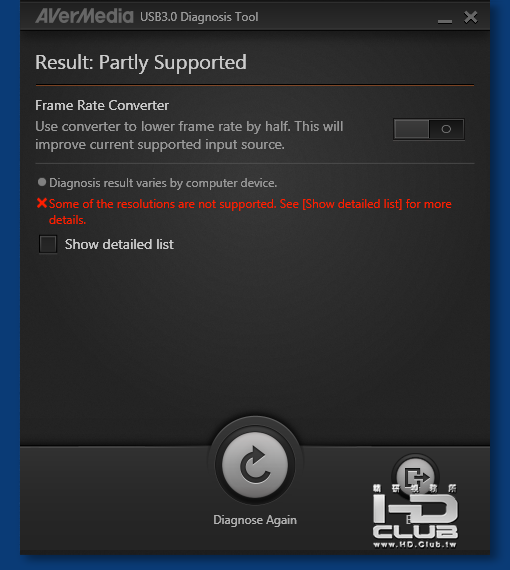

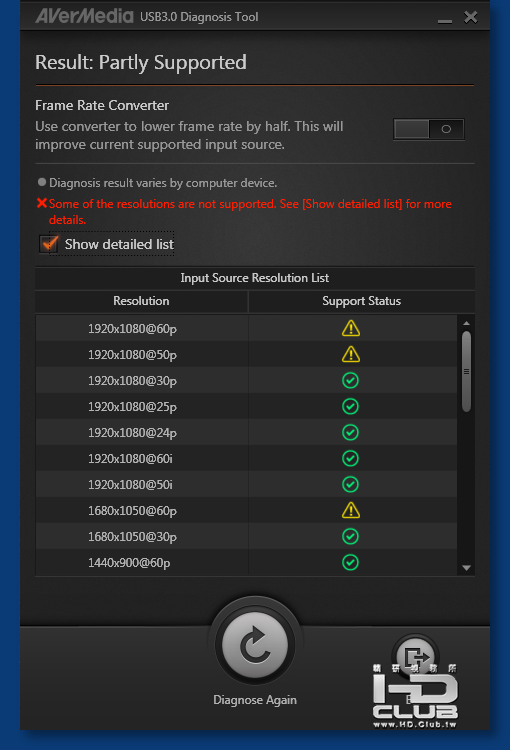

若使用者的系統採用 "非晶片內建原生" 的 USB 3.0 , 就有可能得到以下的畫面
哦喔! 某些解析度無法順利擷取!
點開之後可以看到哪幾個模式無法順利擷取.
會出現這個現象的原因, 就在於 PCI Express 要到 Gen2 第二代以後, 一條巷道 (PCIe x1) 才具備 "剛好" 等同於 USB 3.0 的 5Gbps 頻寬, 但是一張 USB 3.0 附加卡至少會具備兩個 USB 3.0 埠, 該怎麼分配每埠的頻寬就成為一大棘手問題.
所以, 當使用者是以附加卡的形式來增加 USB 3.0 , 通常 CV710 都無法通過全部解析度的測試.
如果您有意購買這個擷取器, 誠心的建議您, 請務必使用晶片原生的 USB 3.0 介面, 才不會發生 "頻寬不足" 的窘境.
* P.S. 或許有人會問, 使用 USB 3.0 hub 在原生 USB 3.0 晶片會不會遇到這個問題呢?
答案是: 不一定. 如果您的 USB 3.0 Hub 合乎 xHCI 1.0 規範, 若 Hub 當中未有其他設備佔據頻寬, 則您的 CV710 可以獲得完整的頻寬, 使用起來就會是正常可以擷取所有解析度. 若是未達 xHCI 1.0 規範, 亦有可能無法獲得全部的頻寬, 導致使用出問題.

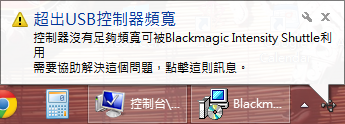

"系統頻寬不足" 是 Blackmagic Intensity Shuttle 過去最令使用者頭痛的系統訊息
開始擷取吧!

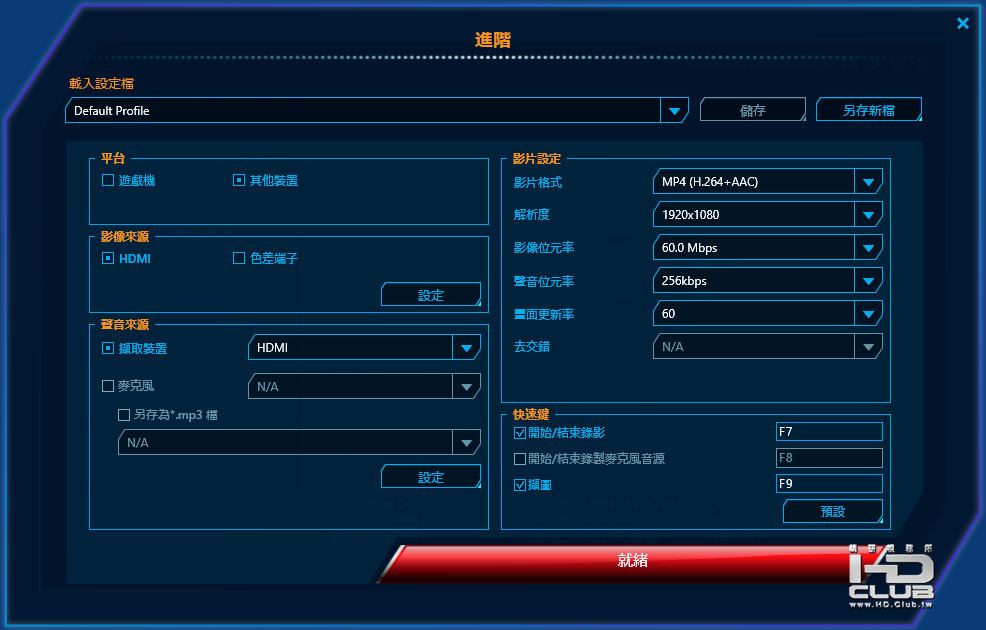

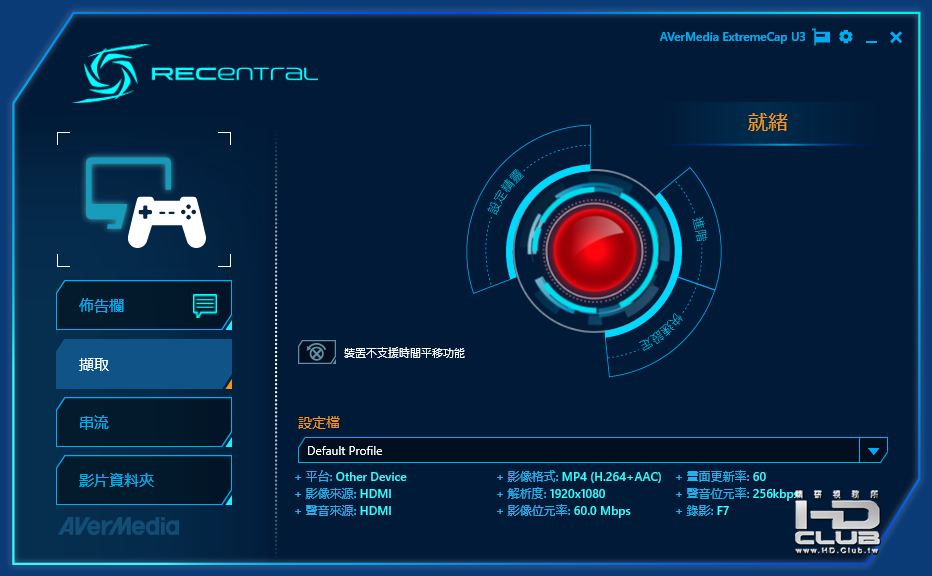

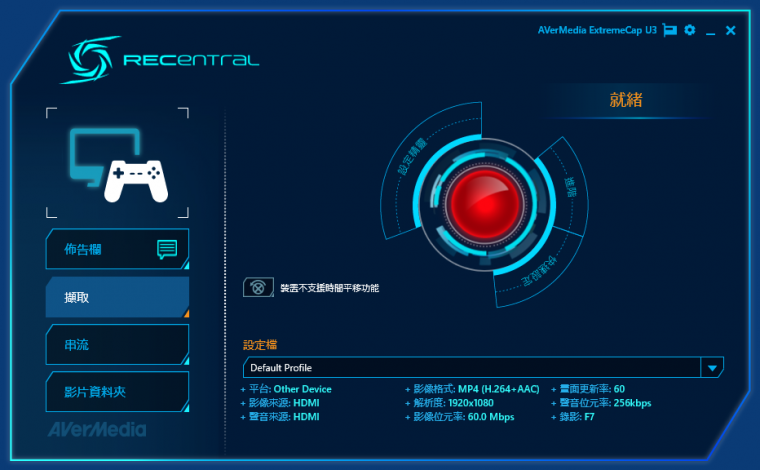

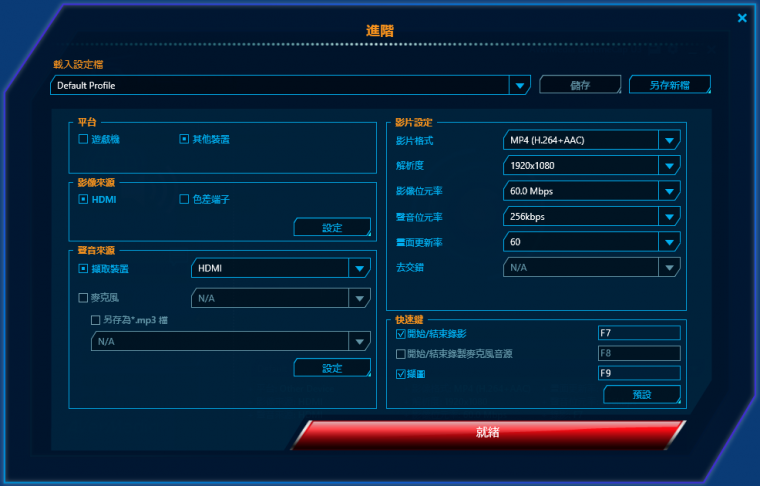

CV710 採用圓剛一貫的 RECentral 為主要擷取軟體, 由於與 LGP 幾乎一模一樣, 筆者就不再累述, 請參考 舊文 當中的說明.
畫面延遲測試
由於 CV710 不提供 HDMI 輸出, 所以使用者擷取的畫面就等同顯示器, 這時候畫面是否延遲就顯得很重要了!
所以筆者也測了一下 CV710 從 HDMI 輸入之後, 經過 USB 3.0 介面高速傳輸, 到畫面顯示, 其中會有多少延遲.
結果如下:

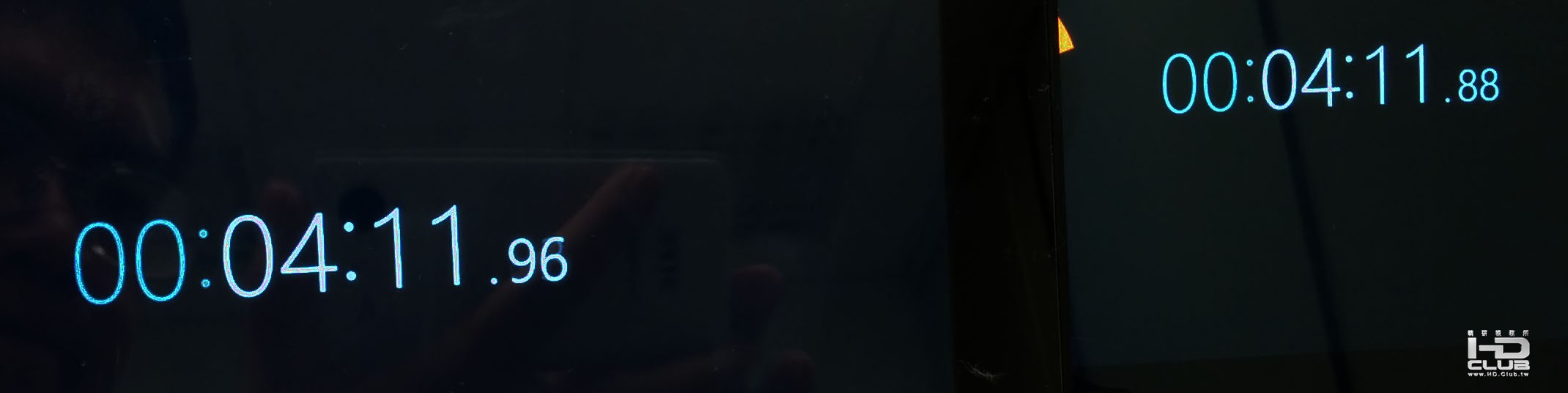

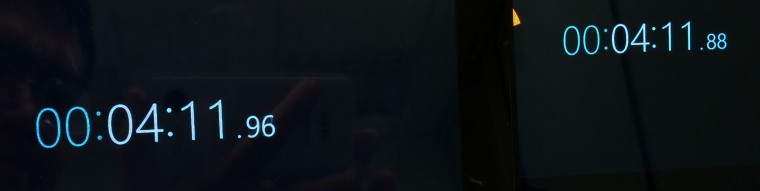

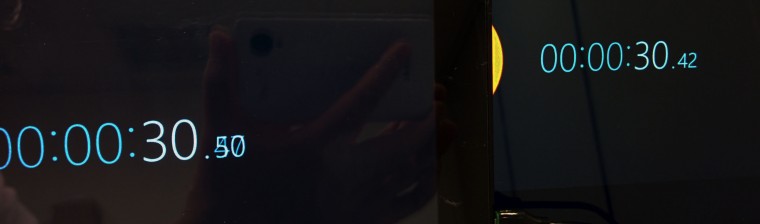

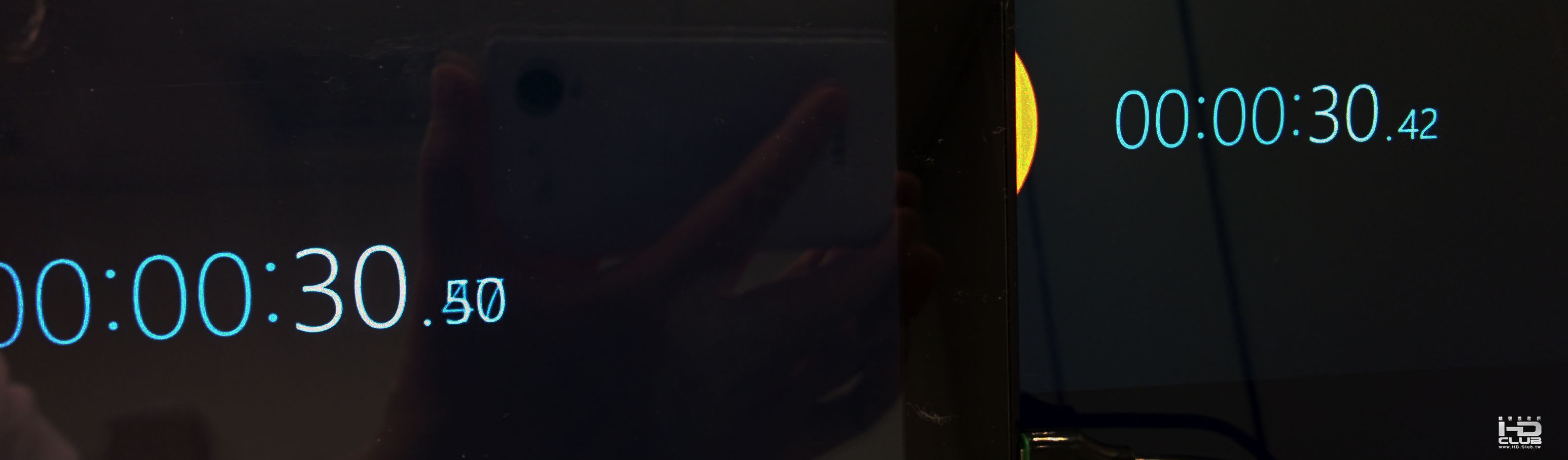

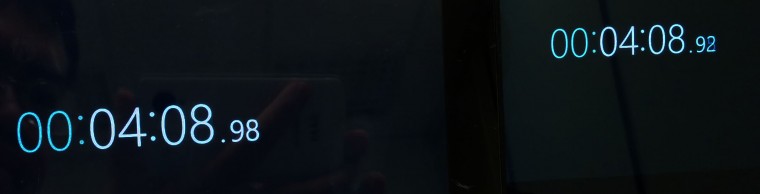

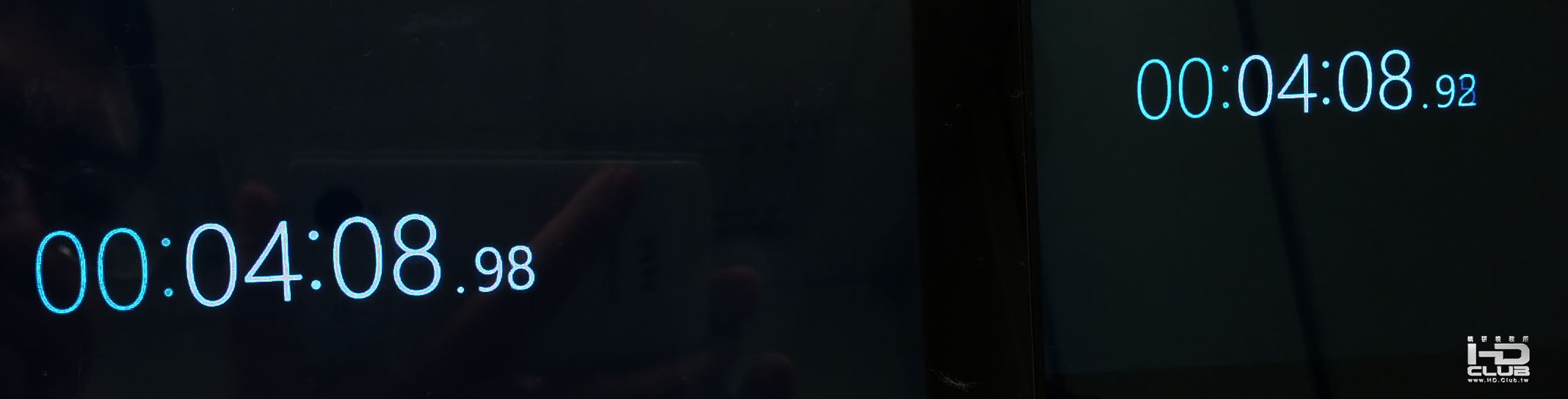

從上面照片可以清楚看出, 畫面延遲在 0.06 ~ 0.08 秒之間
0.06 ~ 0.08 看起來或許覺得很小, 但 60Hz 的畫面顯示, 一個 frame = 0.017 秒, 就相當於 3.5 ~ 4.7 個畫面延遲
對於專業的電競玩家, 這樣的延遲足以構成傷害.
如果您需要極小的畫面延遲, CV710 並不適合這樣的應用, 建議還是另外使用 HDMI 分接器, 獨立使用一個顯示器才不會壞事.
提供專業影像編輯軟體 Plug-in
CV710 雖然號稱 "1080p60 無損擷取" , 但實際上主要操作的 RECentral 並不提供 Uncompress AVI 的無壓縮錄製功能.
如果使用者想要無損擷取錄影, 就需要使用 CV710 提供的外掛 -- Adobe Premiere / SONY Vegas Pro 擷取外掛軟體.
這個軟體在官網上是另外提供下載, 並未包含在主要驅動程式內.
筆者使用 Adobe Premiere 已有十七年的資歷, 使用起來自然是駕輕就熟, 但 Vegas Pro 就沒那麼熟練了.
所以這個部分就只介紹 Premiere 的部分, 個人猜測 SONY Vegas Pro 的外掛或許也是大同小異吧...

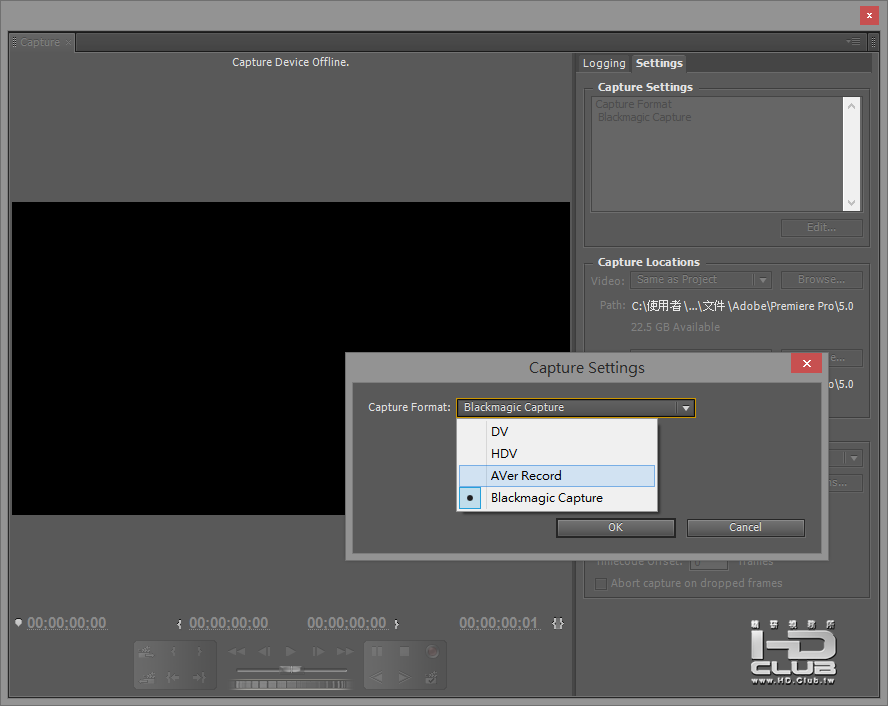

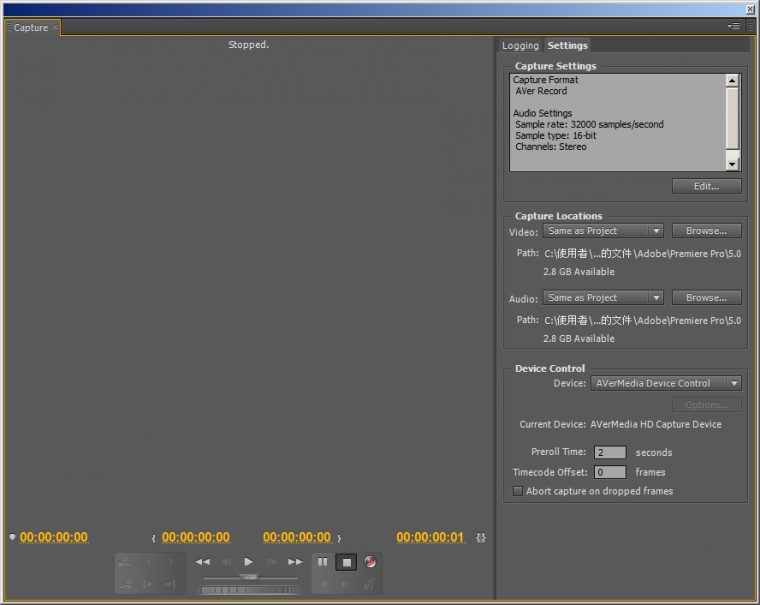

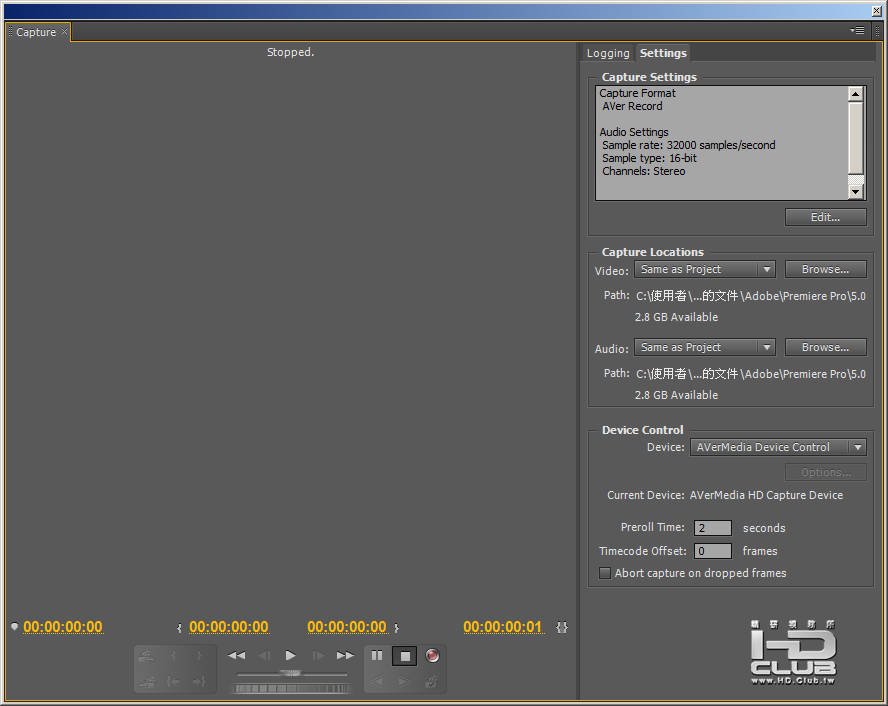

當使用者依序安裝 CV710 的驅動程式以及 Premiere 或是 Vegas 的外掛之後, 在編輯軟體當中開啟 Capture 功能

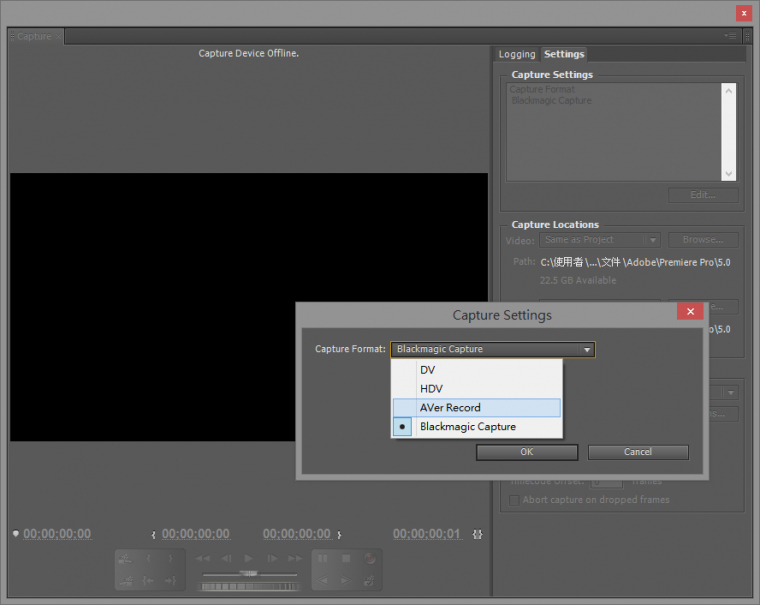

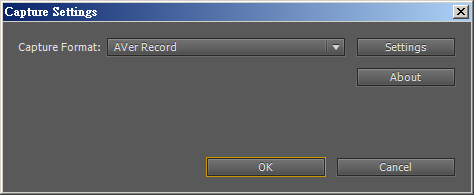

Capture Setting 當中就可以找到 AVer Record 的項目
選擇 AVer Record 之後, 按下旁邊的 "Setting"

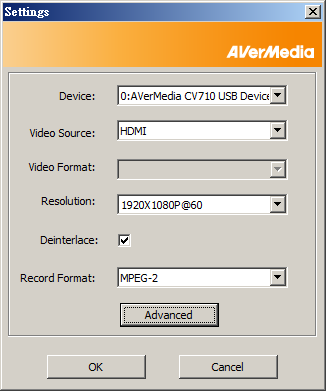

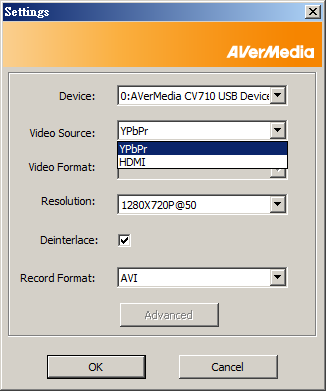

就可以進行 CV710 的細項設定

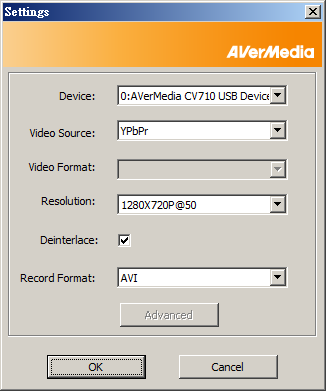

輸入來源可以選擇是 HDMI 或是 色差端子

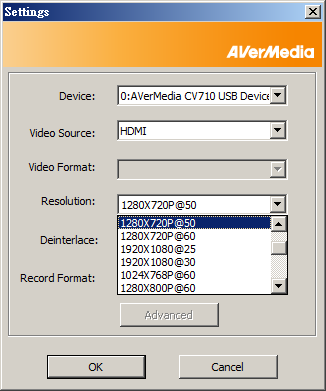

解析度 以及 擷取張數 也可自由設定

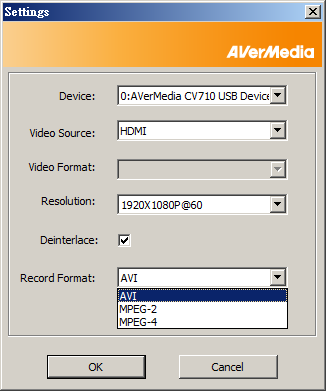

錄製格式有 AVI (無壓縮) , MPEG2 , 以及 MPEG4
選擇 MPEG2 或是 MPEG4, 下方的 Advanced 可以設定壓縮參數
MPEG2 可設定 GOP 結構, CBR 或是 VBR, 以及 Bitrate 參數
MPEG4 設定項目較少, 但是多了一項 "硬體加速" , 如果使用者的系統合乎某些條件, 可以使用硬體加速來錄製影片
幾近完美的表現
CV710 一路測試下來, 著實讓筆者相當驚訝, 因為在之前 LGP 出現的問題, CV710 都不再發生了!!
不僅畫質優秀, bitrate 與硬體壓縮一樣可達 60Mbps 超高碼率, 1080p 的畫面擷取張數還提升至 60 frame /sec, CPU 使用率不高, 畫面延遲還可以接受. 而且之前 metadata 宣告 frame rate 與 video stream 兜不攏的現象, CV710 也沒有這個問題.

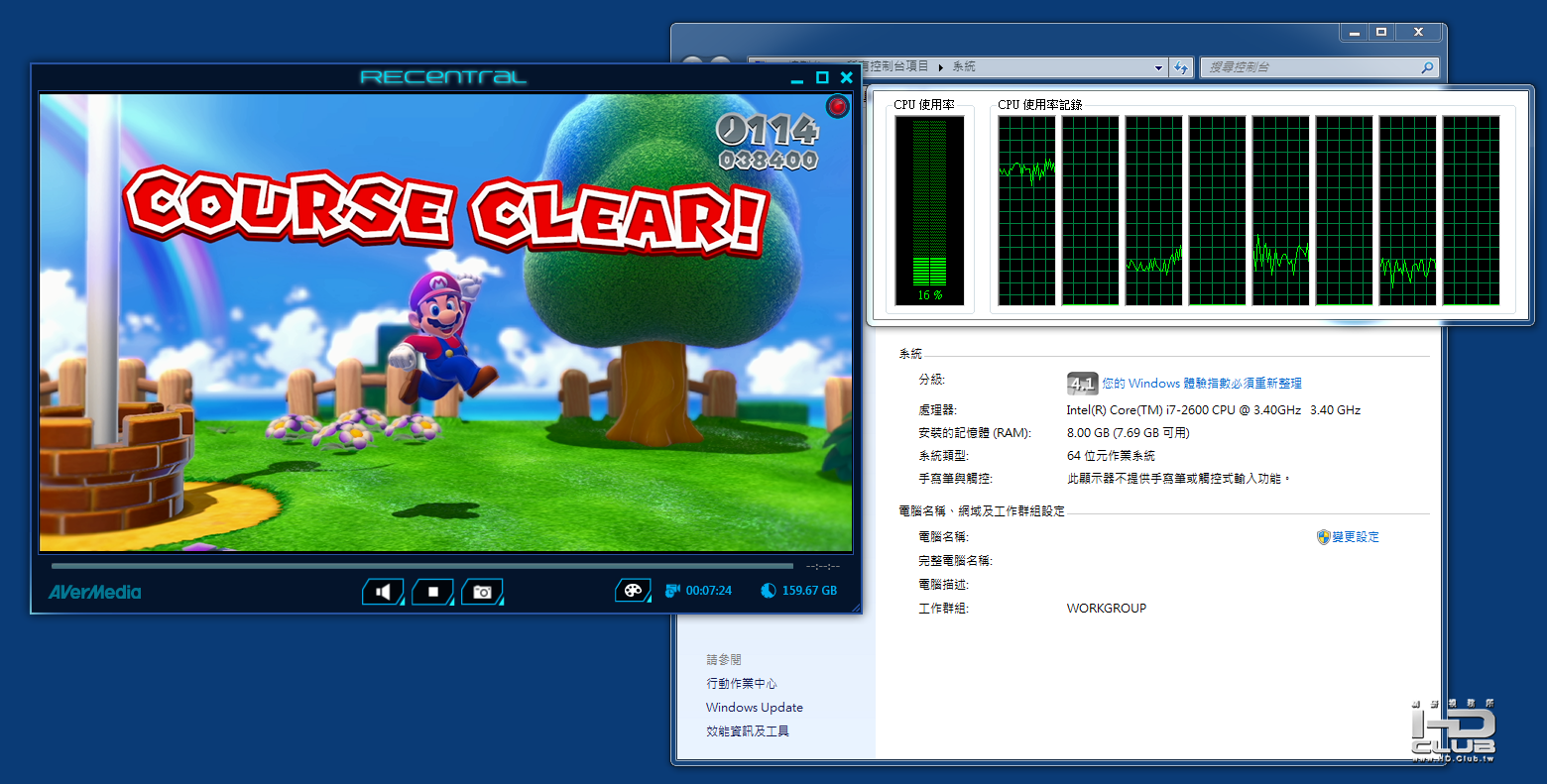

Core i7-2600 擷取時的 CPU 使用率並不算很高
整個測試筆者只發現了兩個問題:
1. H.264 AVC Profile 宣告為 Main @ Level 4.2
2. 與自家產品不相容
H.264 AVC Profile Main @ Level 4.2 的 bitrate 極限正好就是 60Mbps , 但 CV710 採用 VBR 時, Maximum bitrate 實際上會超過 60Mbps, 這樣的情況下理論上屬於 over specification, 若是設成 High @ Level 4.2 會比較正確一點.

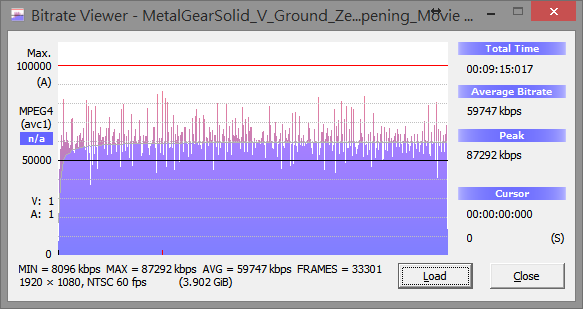

掃描錄製的 Bitrate 可以發現峰值甚至高達 87Mbps, 超出 H.264 AVC Profile Main @ Level 4.2 規範
而第二點 "與自家產品不相容" , 是因為筆者測試的其中一台電腦, 上面已經安裝了圓剛另外一張擷取卡 C127,
C127 也是使用 RECentral 軟體來擷取影像.
筆者單純的認為 CV710 的 RECentral 是新版本, 應該可以相容舊的擷取卡吧? 結果... 國防布 出現了!!
事實證明.... 筆者的想法 好傻好天真, 圓剛怎麼可能讓舊卡使用者升級新版軟體嘛....
這兩個問題其實無傷大雅, 甚至不算是問題. CV710 看來真是一台很棒的擷取器!
成也蕭何, 敗也蕭何
回歸到 1080p60 無損擷取這點, CV710 就有點掉漆了...
筆者合理的懷疑, CV710 的 Adobe Premiere / SONY Vegas Pro 的外掛, 應該是圓剛外包給其他軟體公司所做.
因為這個 Plug-in 有著諸多問題存在
首先, 設定的 UI 視覺概念與圓剛一貫的 RECentral 有著極大的差異, 不太像同一個公司的產品.
再來是 bitrate 設定竟然沒有防呆, 也就是.... bitrate 使用者喜歡開多大就有多大, 數字隨你 Key, 要填 1Gbps 也沒問題!!
但... 真的能開到這麼誇張的 bitrate 嗎? 想 得 美 ~ ~ ~

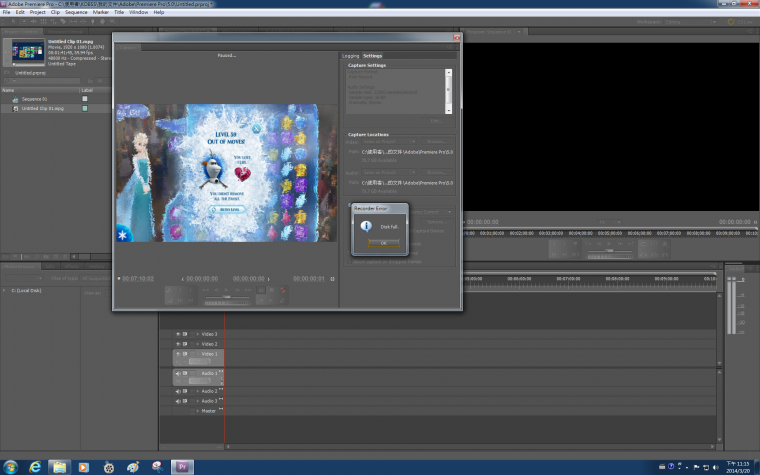

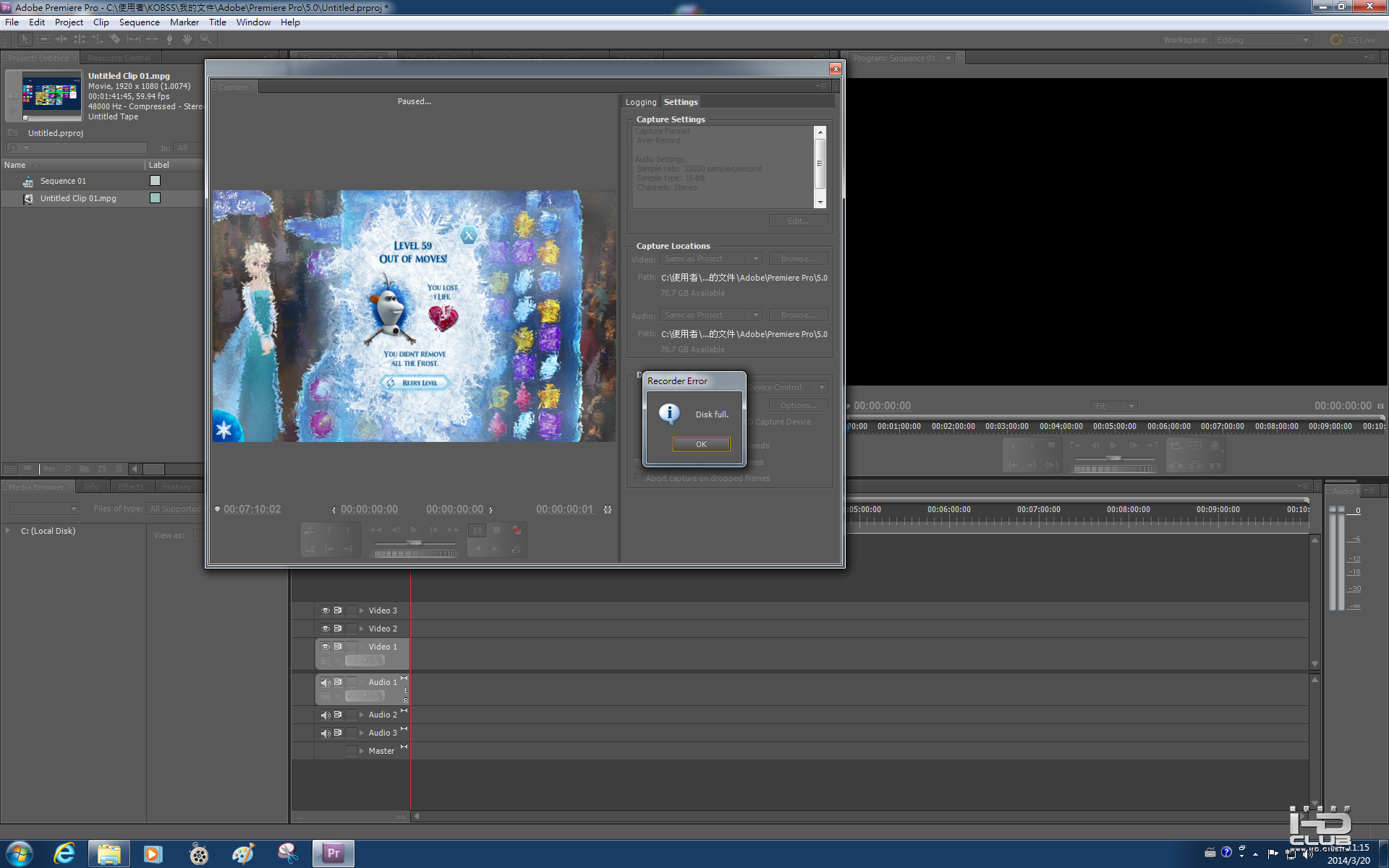

當開的 bitrate 超過規格上限, 一擷取馬上就會出現 "Disk Full" 這種匪夷所思的 錯誤訊息.
按照 MPEG2 以及 MPEG4 的規格來論, MPEG2 的 Video bitrate 上限為 80Mbps
MPEG4 如果照 main @ level 4.2 , 上限是 60Mbps
而筆者實測, 確實 只要一超過規範的 bitrate, 就會出現 Disk Full 錯誤訊息而無法擷取.
撰寫這個外掛的團隊, 大概不知道 MPEG2 以及 MPEG4 的 bitrate 規格吧...?
MPEG4 硬體加速開啟條件不明?
筆者推測應該是使用 nVIDIA CUDA 或是 Intel Quick Sync Video, 而筆者確實也在一台具備 Intel QSV 處理器的電腦, 順利開啟 MPEG4 的硬體加速... 有趣的是... 這樣錄製出來的 1080p60 影片, H.264 AVC 宣告的就是 Profile High @ Level 4.2 (嗯... 似乎是被打臉了)
最後, 筆者測試 plug-in 也遇到相容性的問題.
筆者 有一台專門用來處理影像編輯的工作站 (上面已經插了一張 Blackmagic Design DeckLink). 而 CV710 的 Premiere 外掛, 就一直無法順利在這台電腦上使用 (但這台電腦用 CV710 + RECentral 可正常擷取)
而筆者工作用的筆記型電腦 (已經安裝過 Intensity Shuttle 驅動程式) , CV710 的 Premiere 外掛裝完後, 卻在 Capture 裝置裡找不到 AVer Record 裝置. (同樣的環境 RECentral 可正常擷取)
所以筆者其實是另外安裝一個全新的電腦系統, 才順利將 Premiere 外掛測試完成.
也因為這一台電腦並非頂級配備, "只" 配備了四核心八執行緒 8GB 記憶體, 以及寫入速度 400MB/Sec 的固態硬碟 SSD
這樣的配備, 在使用 Premiere 擷取時, 不論 AVI / MPEG2 / MPEG4 (有開啟硬體加速), 全都有 drop frame 的現象.
而同樣配備在 RECentral 擷取 60Mbps 卻完全沒有問題.
一定是筆者測試的電腦配備不夠頂天, 所以擷取才會掉格!
想到此處.... 唉... 我還是繼續用 Blackmagic Design 來擷取無損好了...
結語
Avermedia ExtremeCap U3 真是讓筆者刮目相看, 1080p60 暢快擷取, 超高碼率的畫質表現, 絕對是同價位之中最好的選擇.
或許圓剛將來會更新 Premiere 外掛解決問題, 除了 Plug-in 的缺陷之外, 這款擷取器表現十分優異
推薦給各位 想要擷取 1080p60 映像的朋友們.
實際擷取遊戲影片檔案下載

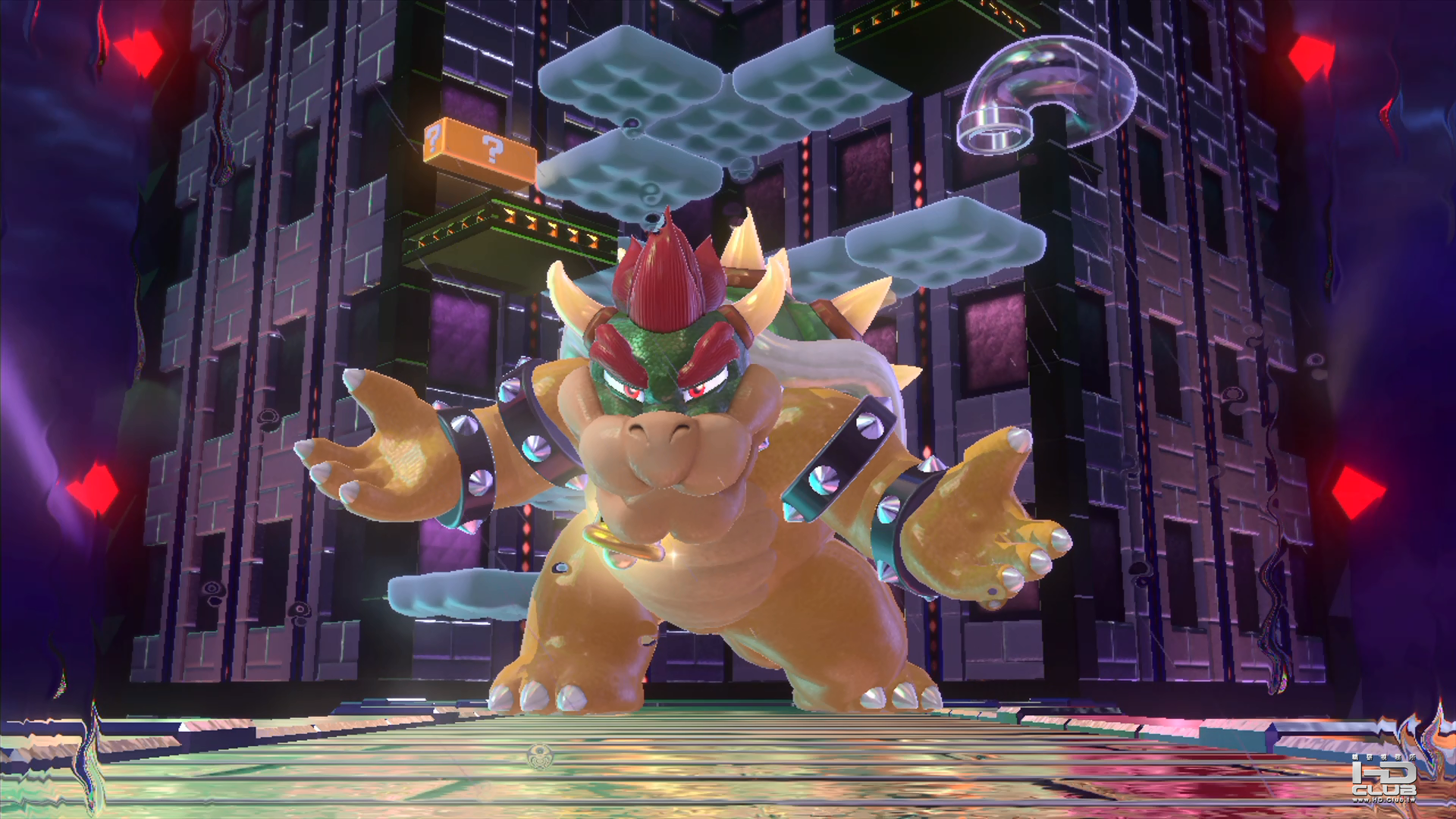

Wii U 超級瑪利歐 3D 世界
Video: H.264 AVC 1080p60 VBR 60Mbps
Audio: MPEG2 AAC-LC 48KHz 2CH 256Kbps

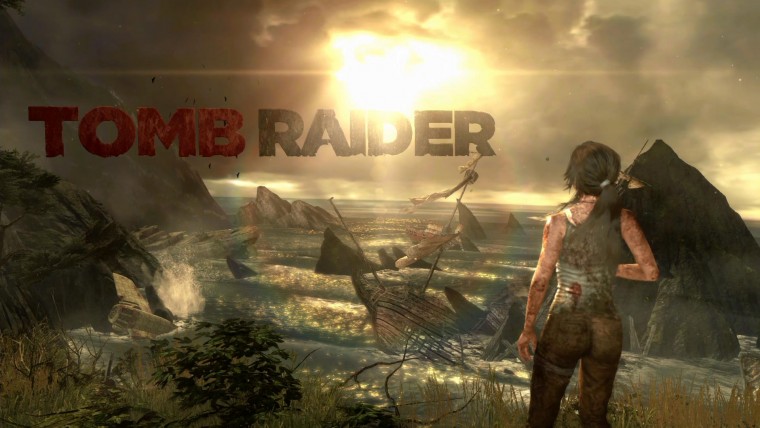

PS4 古墓奇兵決定版
Video: H.264 AVC 1080p60 VBR 60Mbps
Audio: MPEG2 AAC-LC 48KHz 2CH 256Kbps

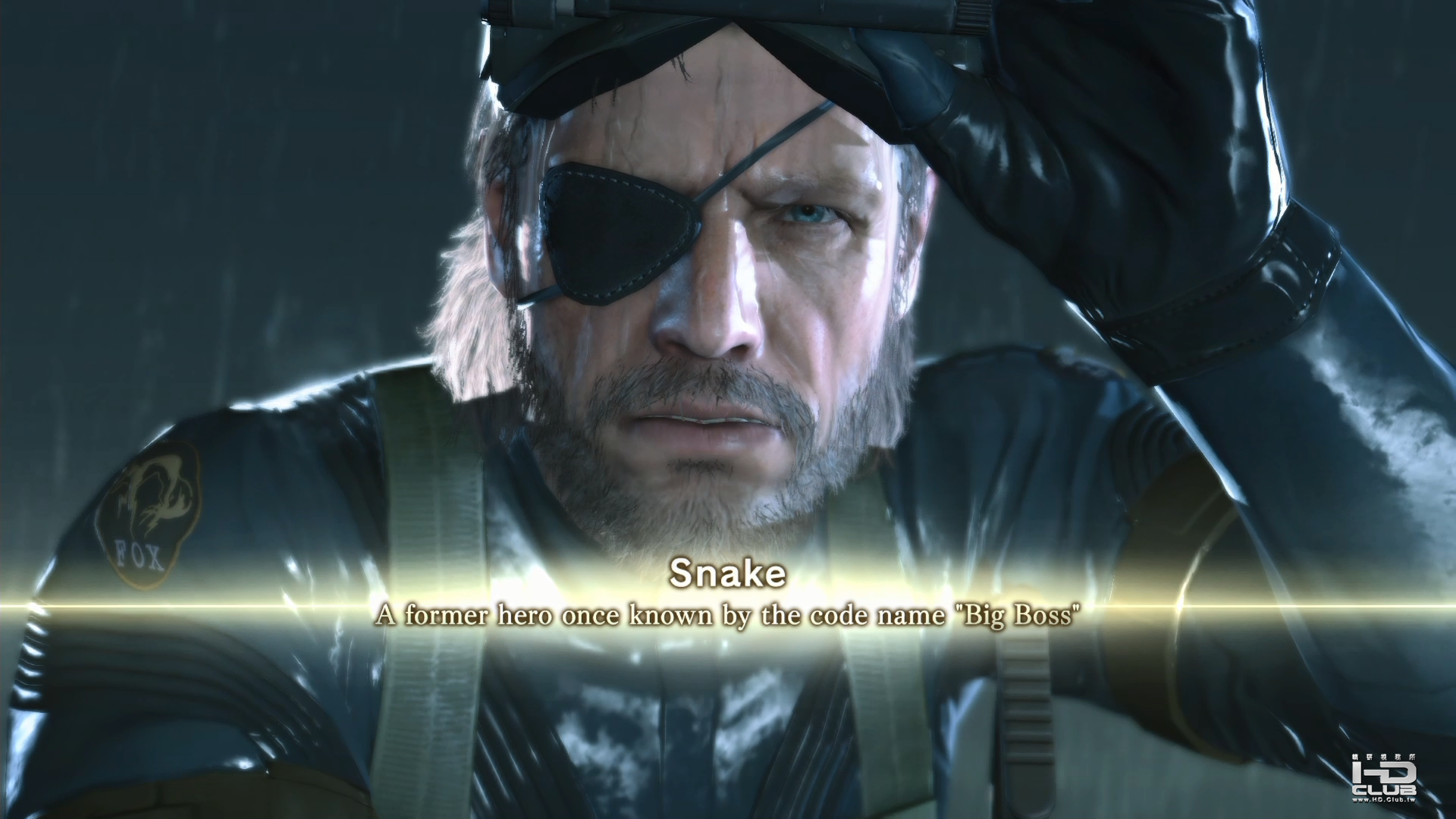

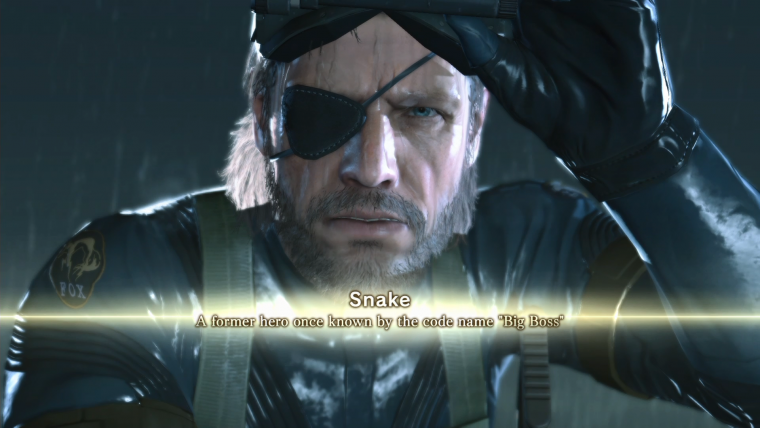

PS4 潛龍諜影5 原爆點
Video: H.264 AVC 1080p60 VBR 60Mbps
Audio: MPEG4 AAC-LC 48KHz 6CH 640Kbps
這一部影片, 筆者同時動用兩個 USB 3.0 擷取設備, 一個擷取影像, 一個擷取環繞音效, 藉此達成無與倫比的影音水準.
P.S. 關於 PS4 的 HDCP , 官方網站 已經聲明下一次的韌體將會提供 HDCP 關閉的選項, 屆時 使用者 就可以使用 CV710 之類的擷取設備, 把遊戲畫面錄下來了!
後記: 軟鴨 對決 硬鴨
到底是 軟嫩的鴨子 好吃, 還是 硬底子的鴨子 可口, 以下同時提供 軟壓 (CV710) 與 硬壓 (LGP) 同一等級 1080p30 60Mbps 動畫, 讓各位看官們自行評斷.

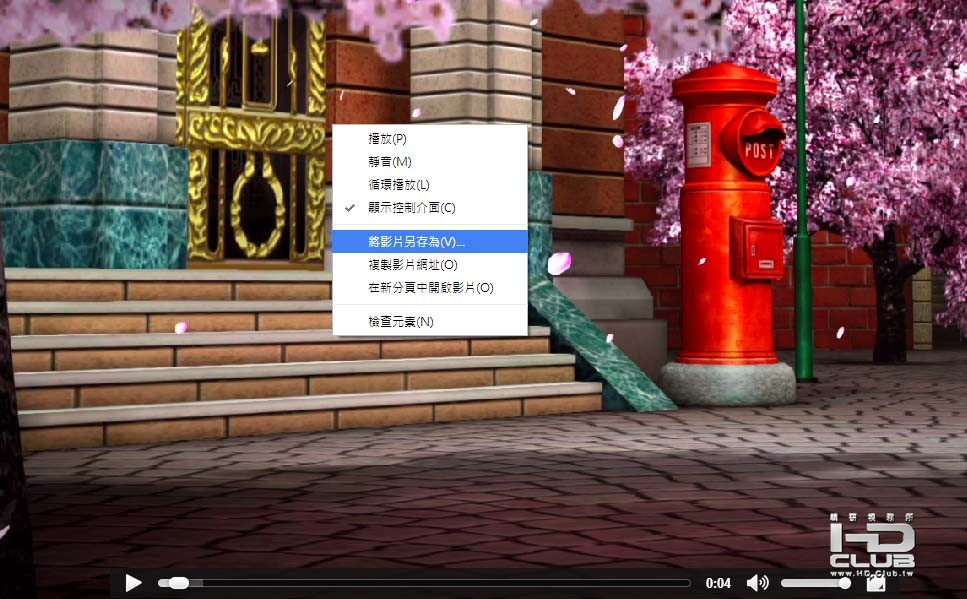

PS3 初音未來 名伶計畫F -- 千本櫻 1080p30

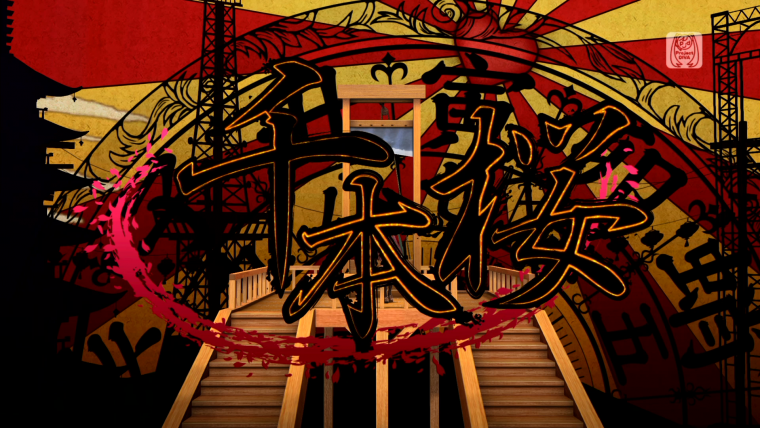

CV710 軟體壓縮擷取

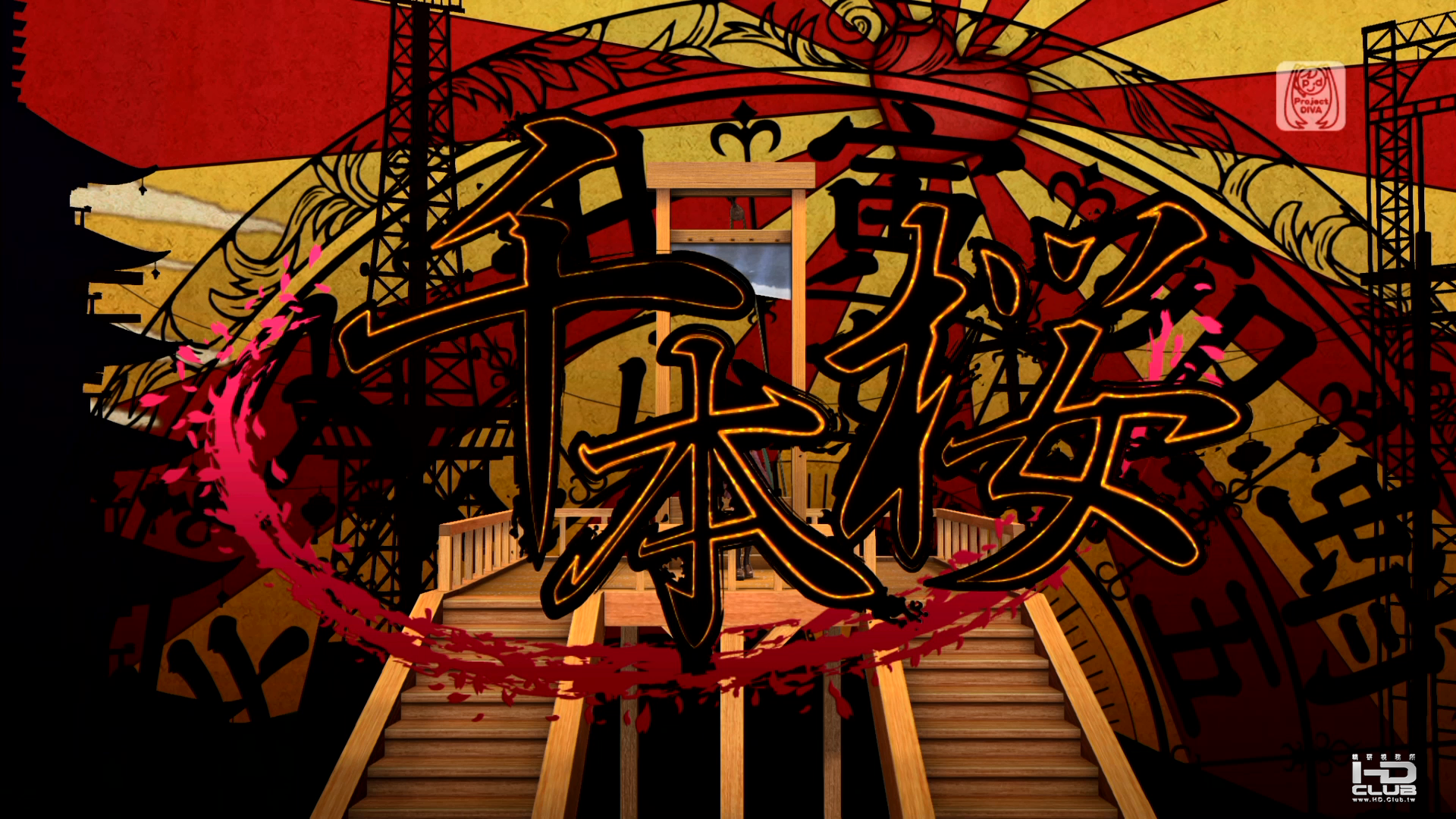

LGP 硬體壓縮擷取 |
