【Element 3D 從零開始 - Lesson 1 立體字基礎操作】

PhilKo

本文章最後由 PhilKo 於 2015-4-4 20:04 編輯

教學文的起源是這樣，最近開了一個【Element 3D 國際中文社團】，集中整理Element 3D的好資源跟好教學，看看是不是能對剛起步的同好有點幫助，沒想到加入的都是各方高手，回饋的意見讓我收穫更多。

---

【先用四張圖簡述一下概念】

為了模擬鉛字效果，用的是一兩年前紅過一陣子的康熙字典體

先看一下全景擺設，兩盞簡單的燈，左邊白色板子補光，右邊黑色板子減光

效果只有用到光跡追蹤的AO (左上方紅框)

凸版是直接用文字擠出來的，凹版是文字先轉換成曲線再擠的 (左下方紅框)

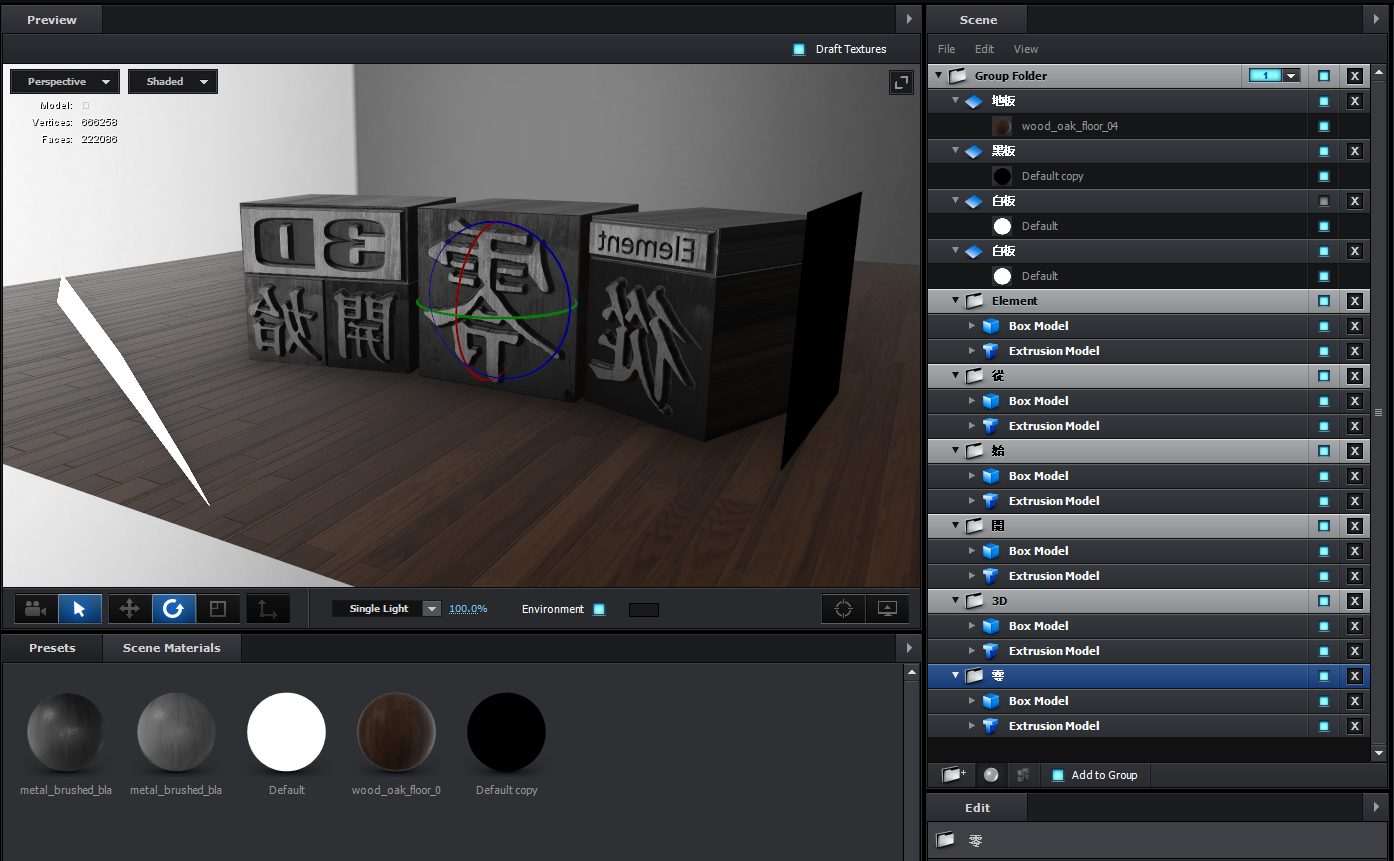

Element 3D設定場景中的樣子

---

【正式開始】

首先從建立一個新的Solid Layer開始，接著將Element應用到上面

建立兩個文字，準備一個作凸版一個作凹版

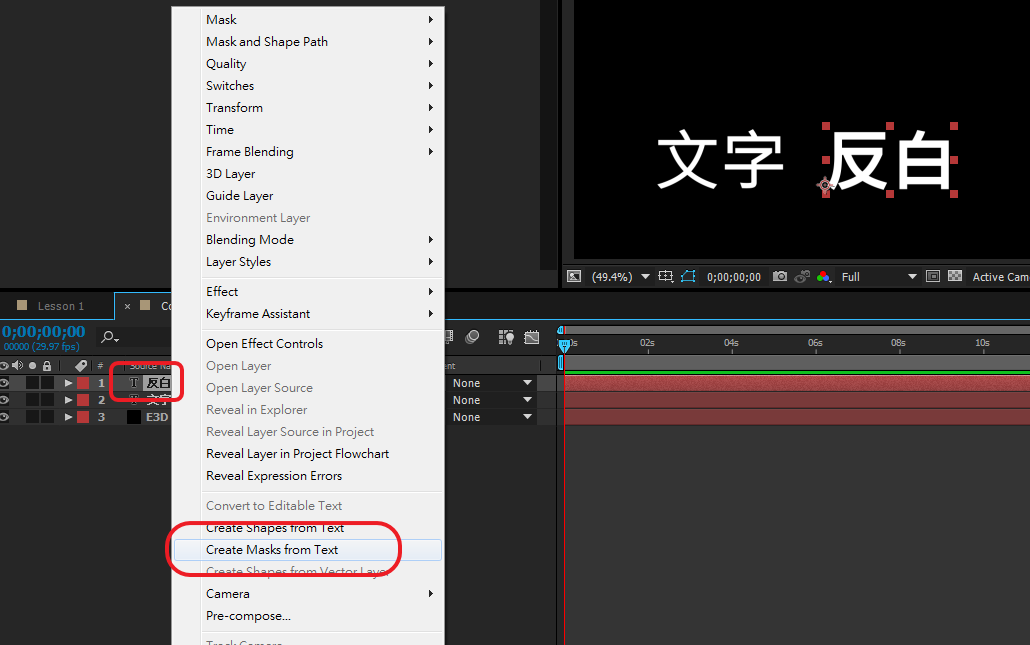

在要凹版的文字圖層上面按右鍵，選擇Create Masks from Text轉換成曲線

(印象中轉成Shape不能用)

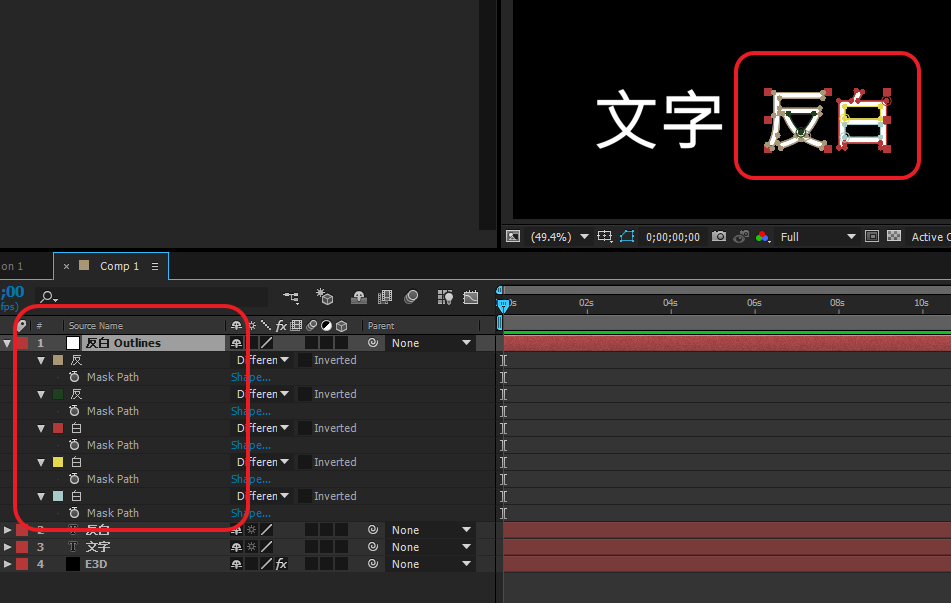

它會自動隱藏原來的文字層，產生一個新的圖層，為原來的名稱後面再加上Outlines，可以展開遮罩Mask觀察一下

在同一個圖層上，用方形在外面再拉一層遮罩

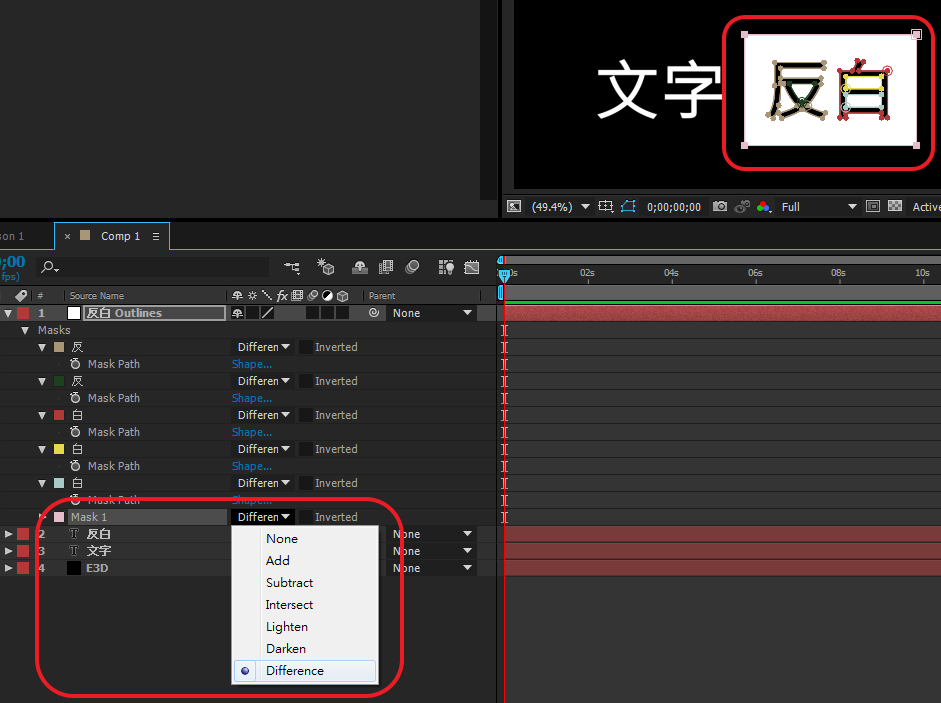

將這一個遮罩設定成Difference，就會自動產生如圖的反白效果

選擇Element圖層，展開Custom Layers \ Custom Text and Masks，分別選擇剛剛的文字層，跟Outlines層

接著進入左上方的場景設定 Scene Setup

中間上方的Extrude直接按下去，預設會取用剛剛加入的第一個圖層Custom Path 1，直接在中間產生立體文字

再按一次，會出現第二個一樣的立體字，這時候請到右邊下方選擇 Custom Path 2，並且搭配座標箭頭適當移開作觀察

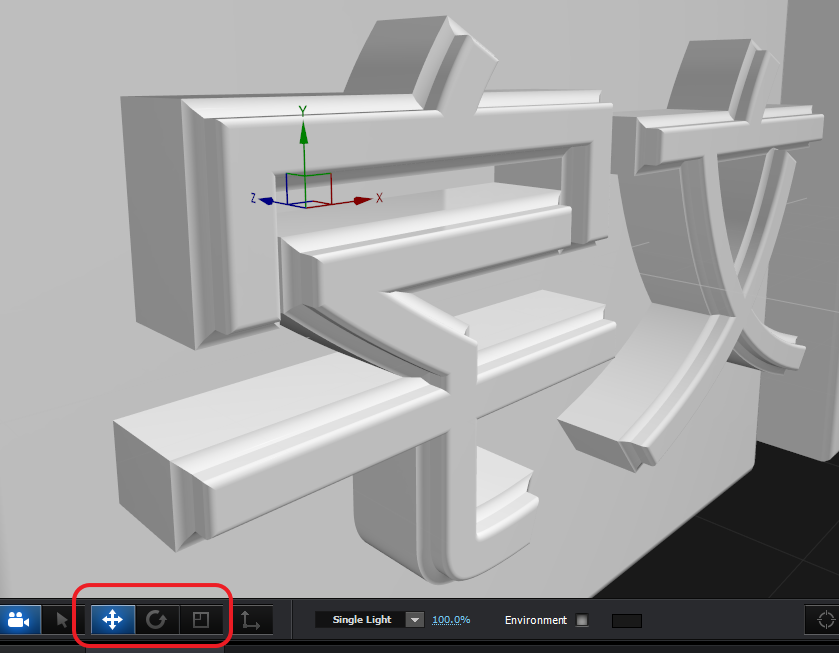

左下方的移動選轉縮放所對應的快速鍵，各為WER，剛好是我僅存不多對Maya的印象

由於要做反字，請個別旋轉半圈

發現背面是尖銳的，這是預設為了省系統資源，所以沒有導角

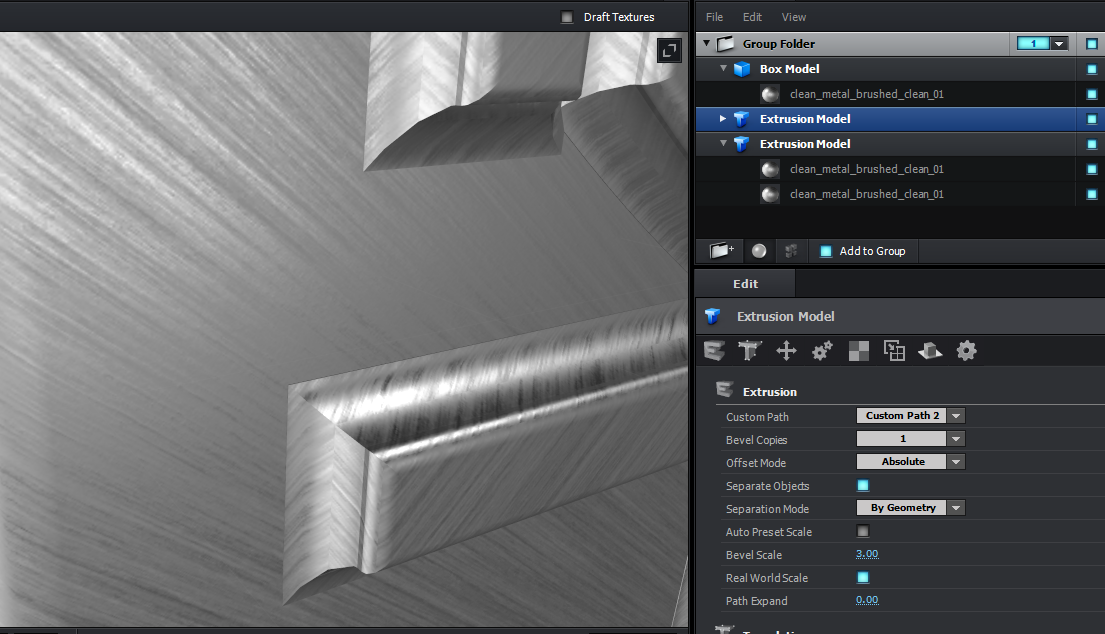

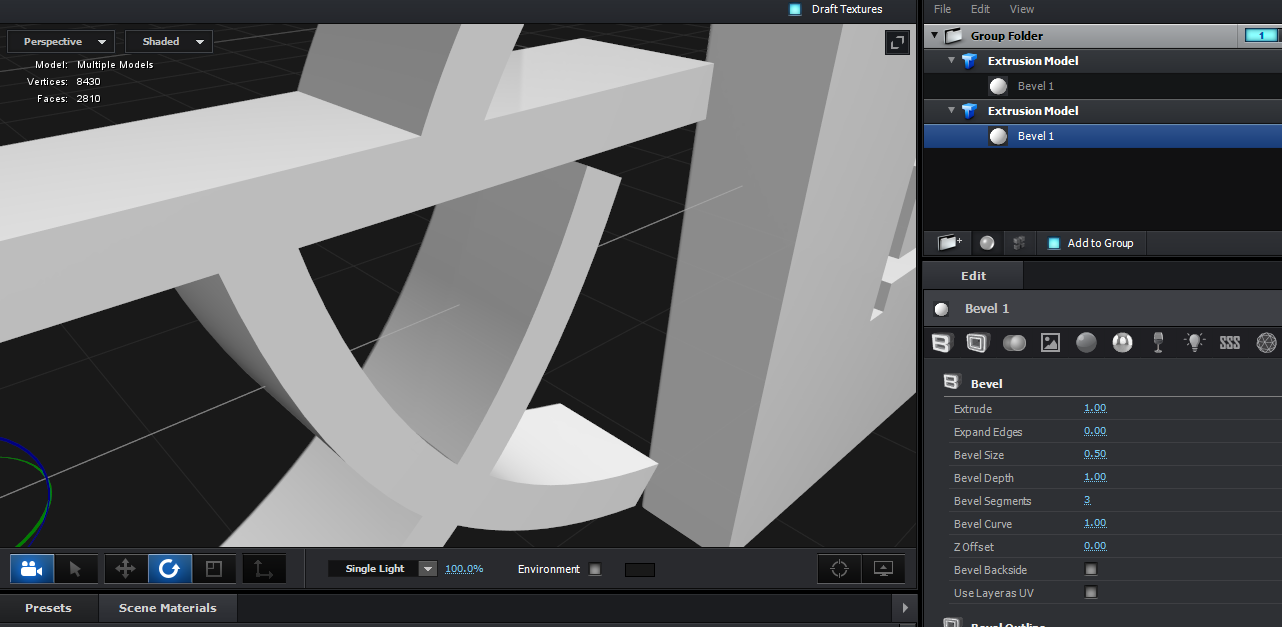

跟著紅框點材質球，到下方找一個Bevel Backside，試著調整Bevel Size觀察一下

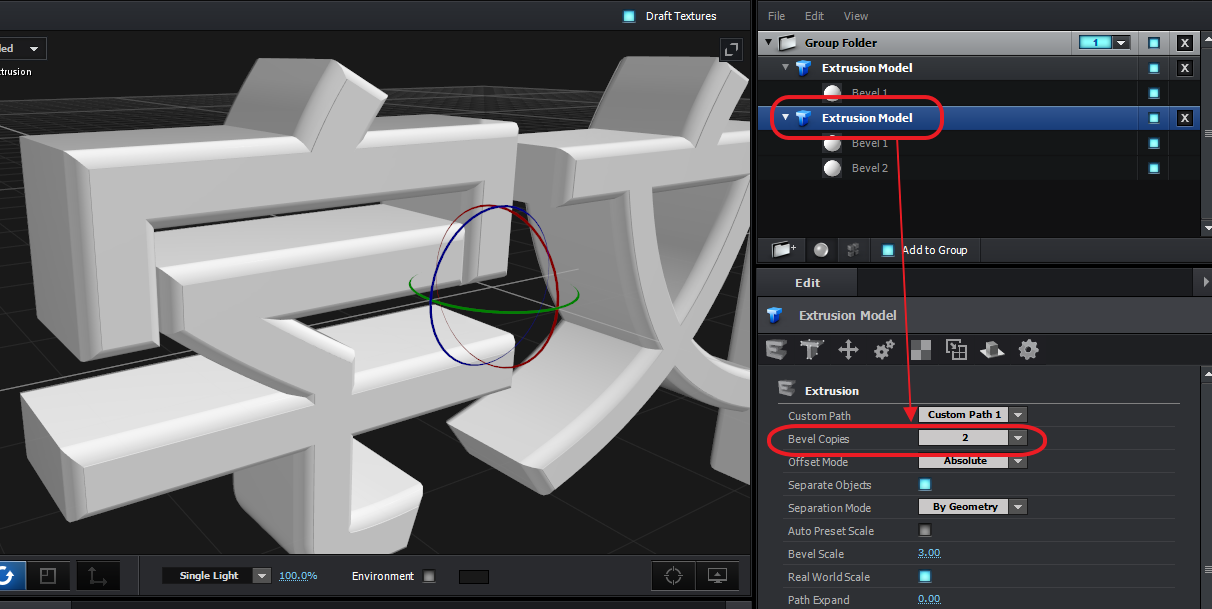

點選模型，到下方紅框的Bevel Copies將1改成2，就會多一個材質球，多一個模型

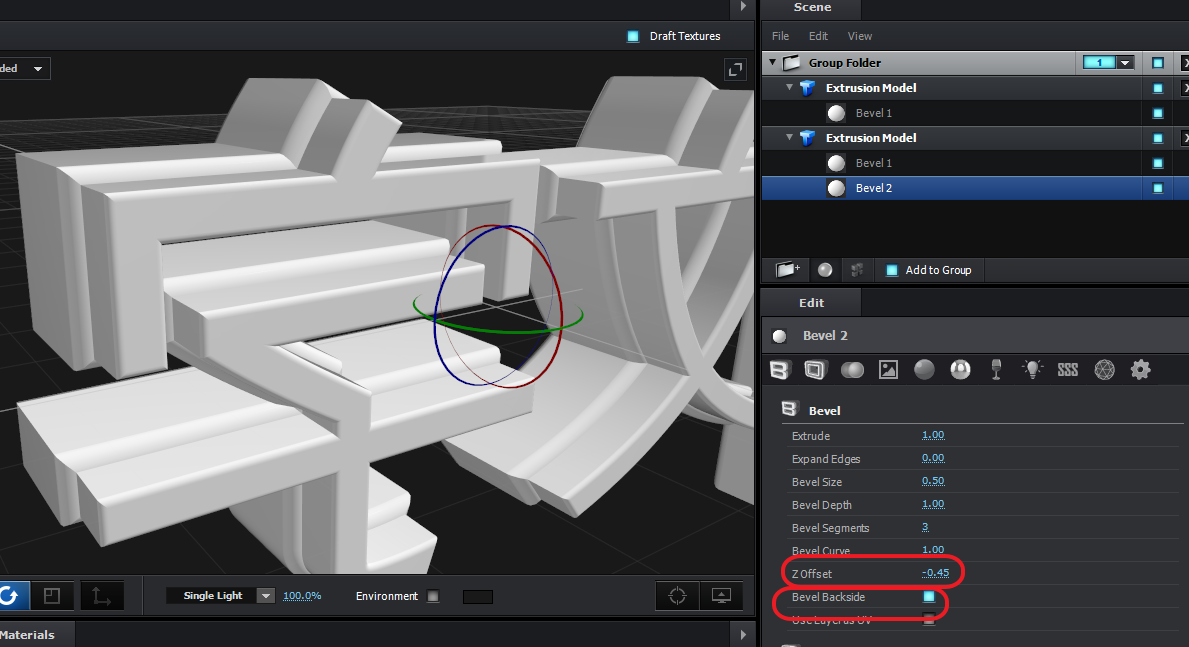

一樣打開Bevel Backside，並且調整Z Offset去錯開這兩個模型的前後對應位置

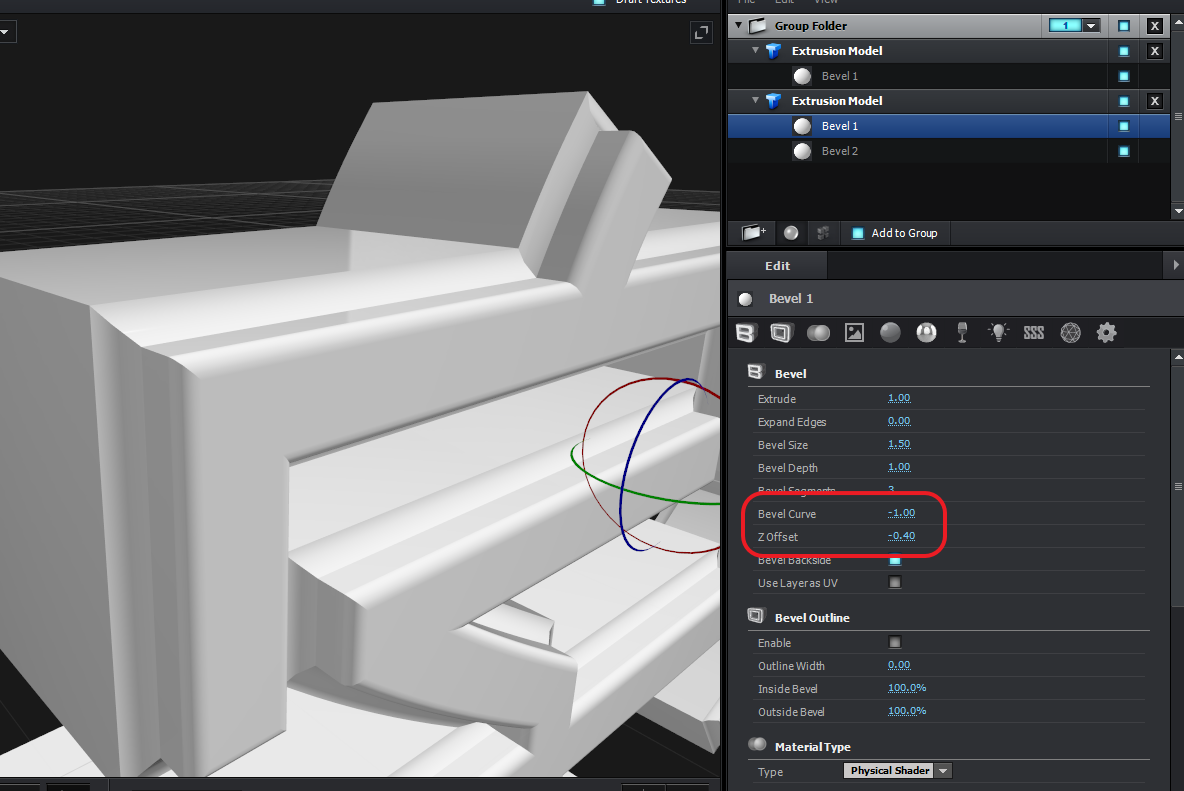

可以將Bevel Curve從1.00改成-1.00，會發現倒角的曲現變化，等等可以拿來模擬鉛字接鉛塊的連接部分

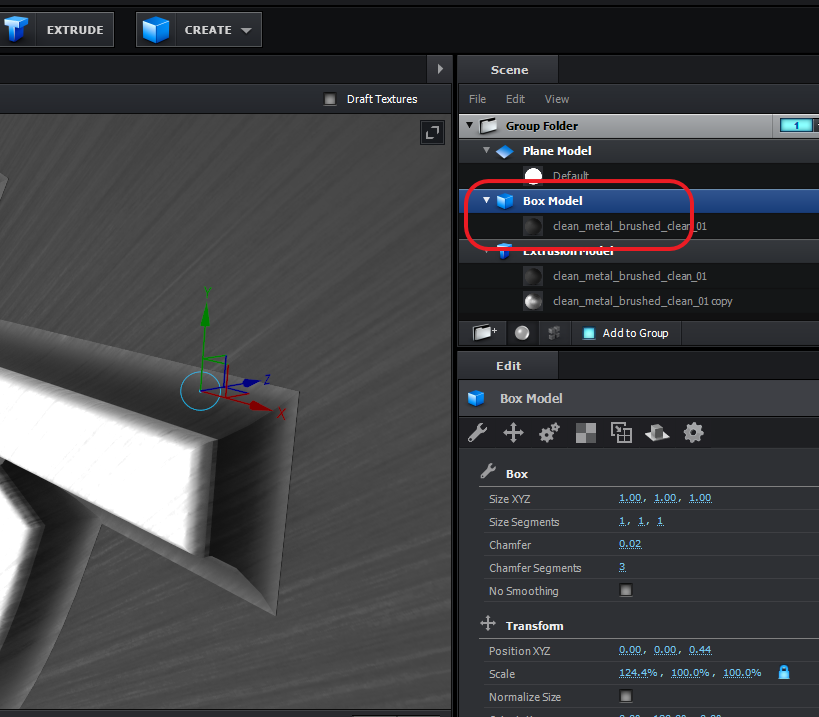

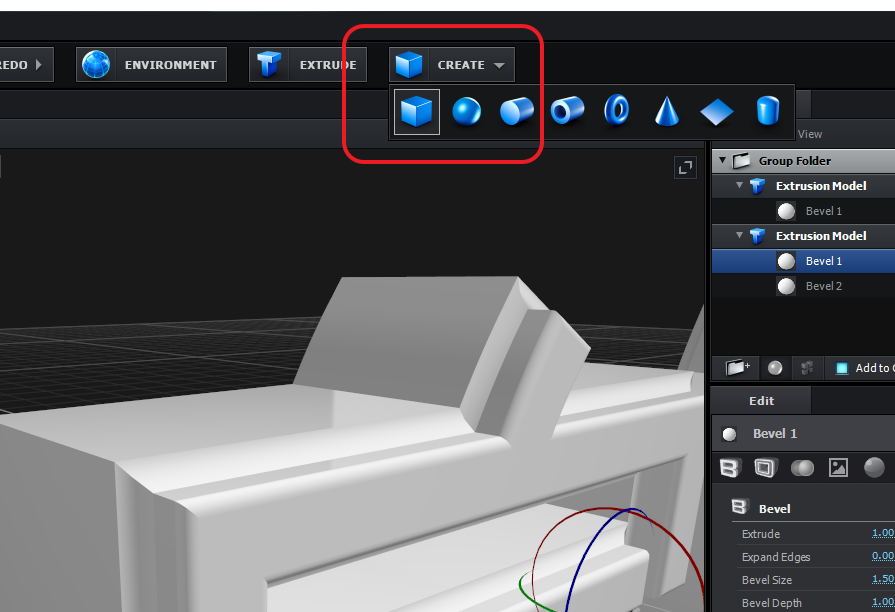

這一版本可以從這裡產生基本幾何體，請建立一個方塊來模擬鉛塊

適當的移動縮放，讓面積大於立體文字

鉛塊跟鉛字相連處可以放大鏡頭(用滑鼠滾動)，以箭頭搭配右方參數

也可以到這裡的參數調整成想要的效果

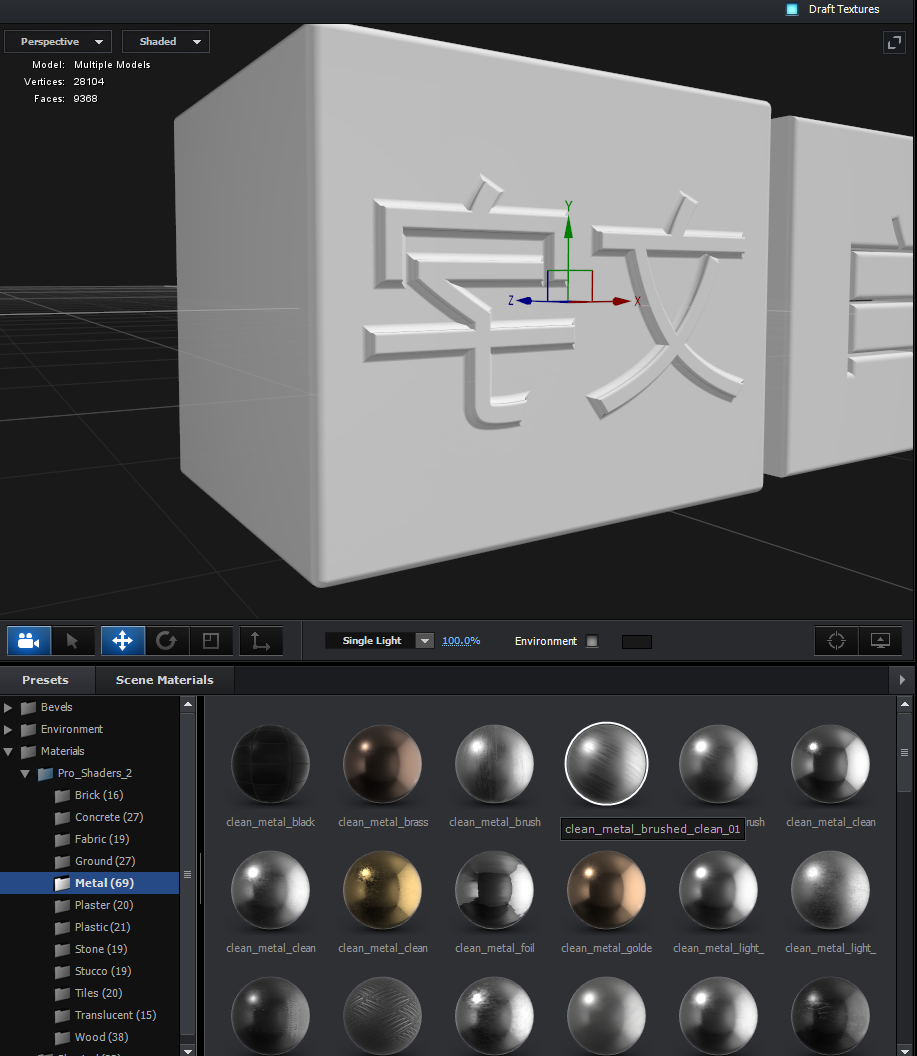

大概有了樣子之後，就準備上材質，這邊用的是Pro Shaders 2裡面的金屬

方塊跟兩層立體字都用同一個材質球，發現了紋路不同，這可以藉由調整UV來解決

選擇立體字，到UV Mapping \ Texture Mapping，可以開啟右下角那一串，這邊根據座標軸，選擇Plane XY，方塊的UV也比照處理，在這裡發現還是交錯的，是因為一開始文字轉了180度，而方塊還沒。

將方塊也轉180度，讓紋路一樣

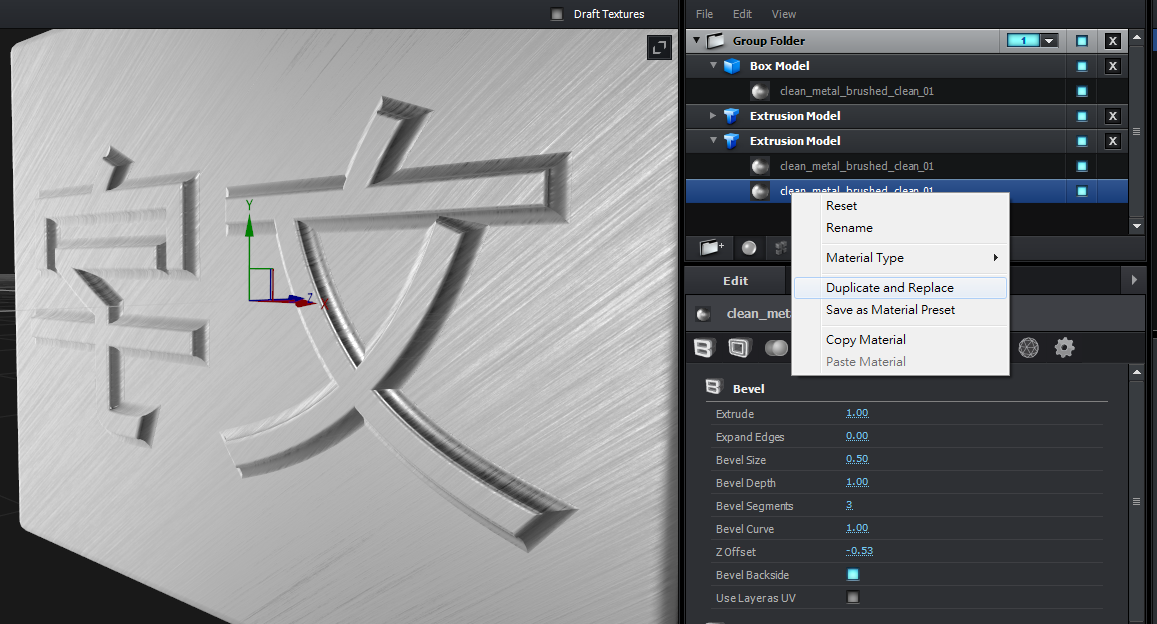

為了讓立體字的顏色跟鉛塊稍微有對比，請在最外面的這一層材質球右鍵，複製一份並取代Duplicate and Replace

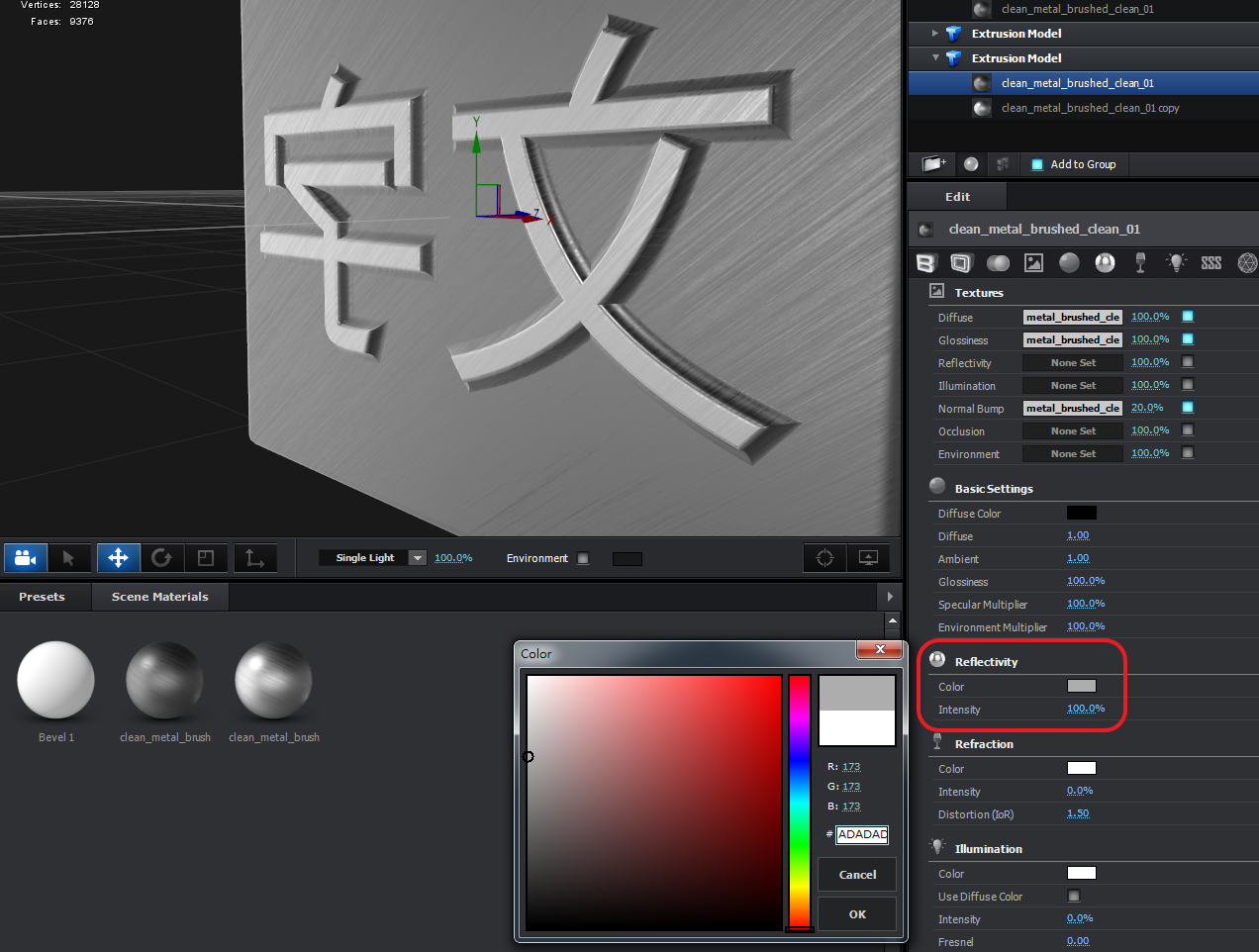

這時候可以在鉛塊的材質球上作調整，請到Reflectivity改變顏色，讓文字面稍微亮，鉛塊以及連接處稍微暗

建立補光板

移到適當位置之後，到材質球的Illumination，先拉到100%

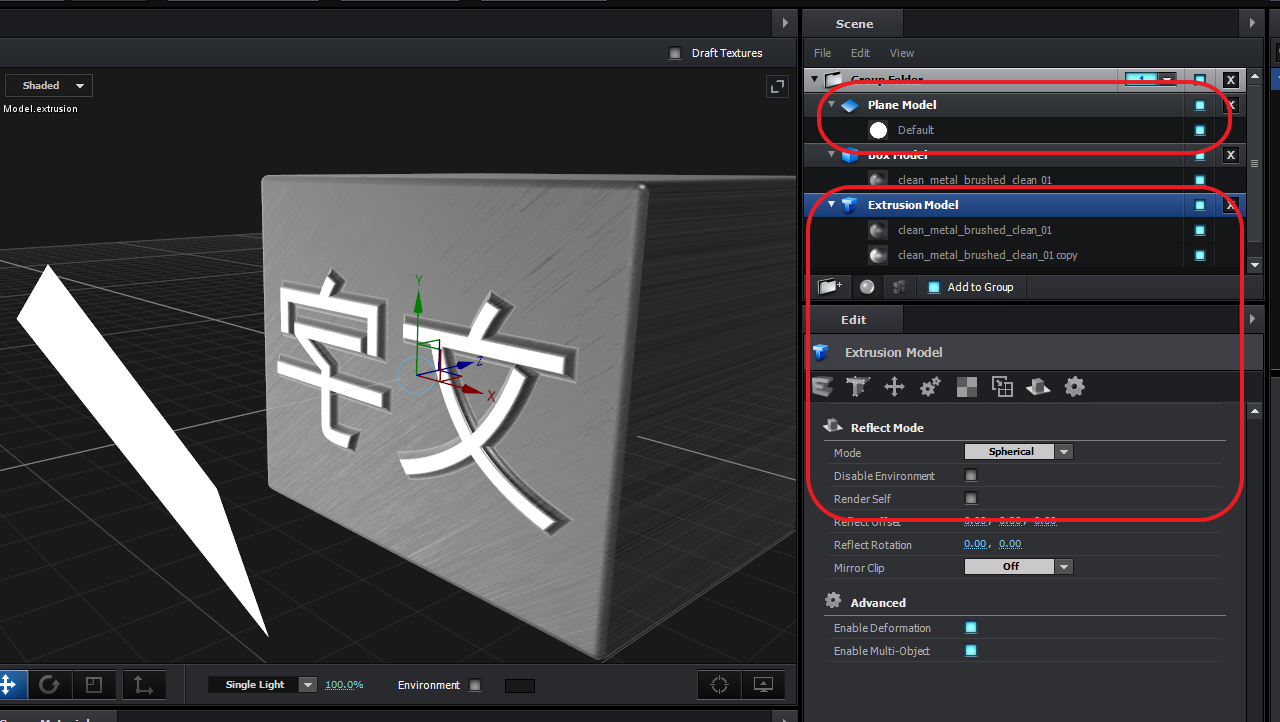

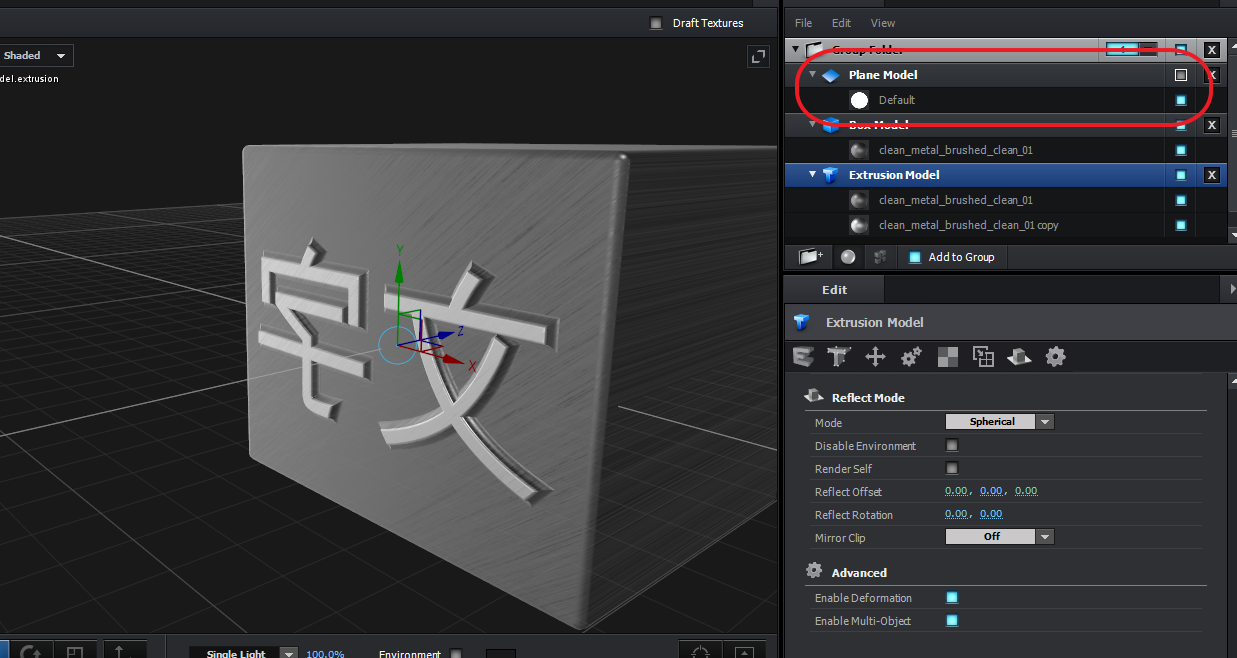

分別選擇鉛塊跟文字模型，到右下角Reflect Mode改成Spherical

開關反光板，觀察應該有效果

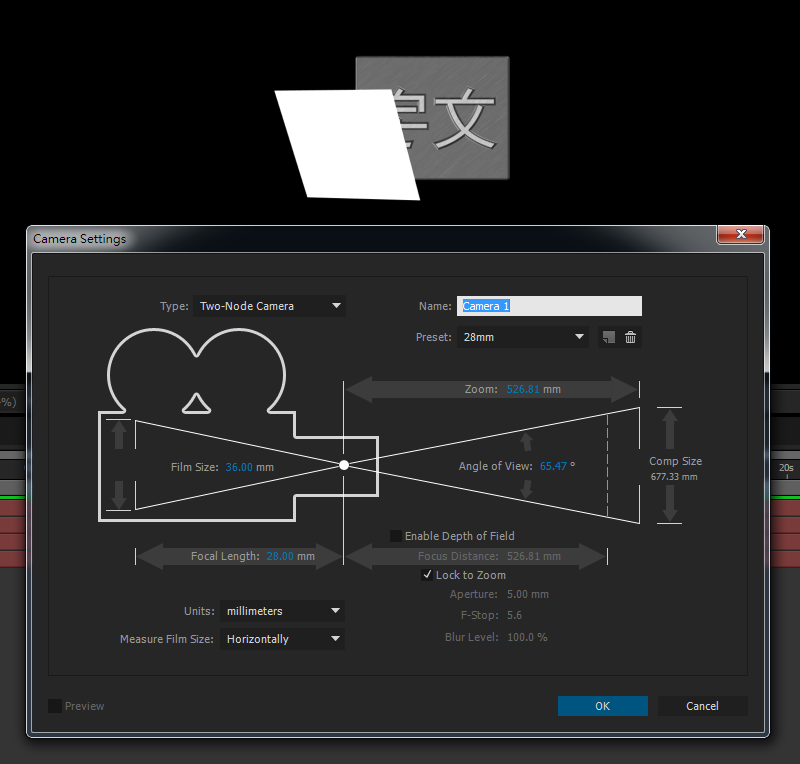

回到主場景後，需要建立攝影機才能改變視角

測試過程隨個人喜好，我覺得反光板最後再去藏就好了

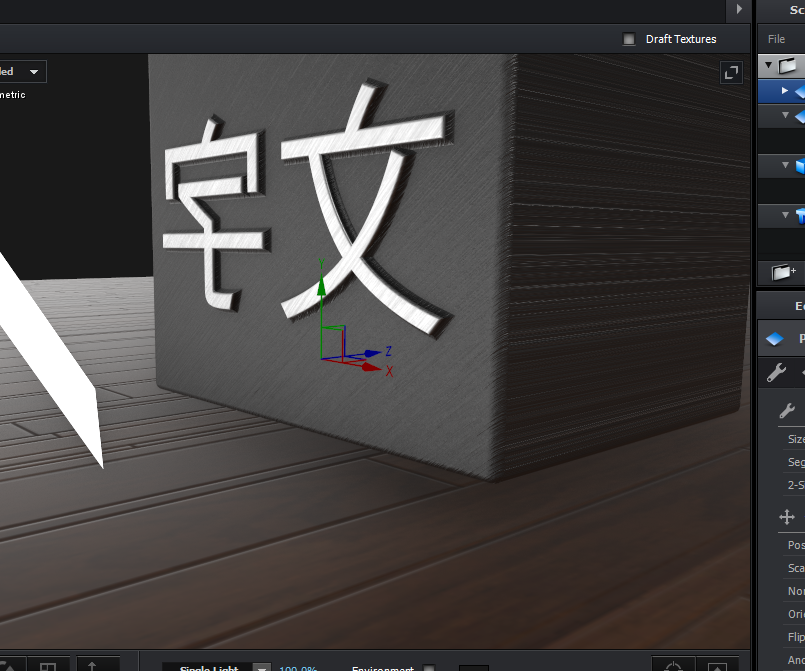

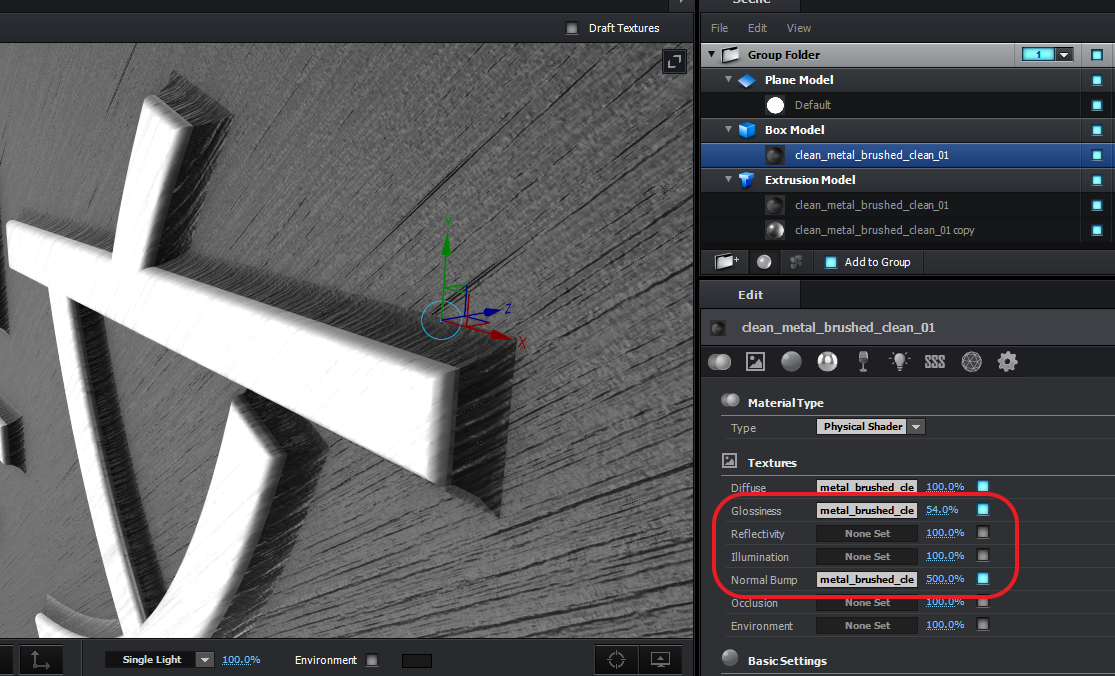

發現連接處的反光不自然，進到E3D裡面去調整相關參數

並且搭配鉛塊移動

就可以再藏一點破綻

亂玩一下參數也可以，我覺得Normal Map的發明真是太棒了，沒有實際增加模型點線面，卻讓表面細節很驚人!!

增加地板

拉了一個木頭材質

瞬間很像一回事

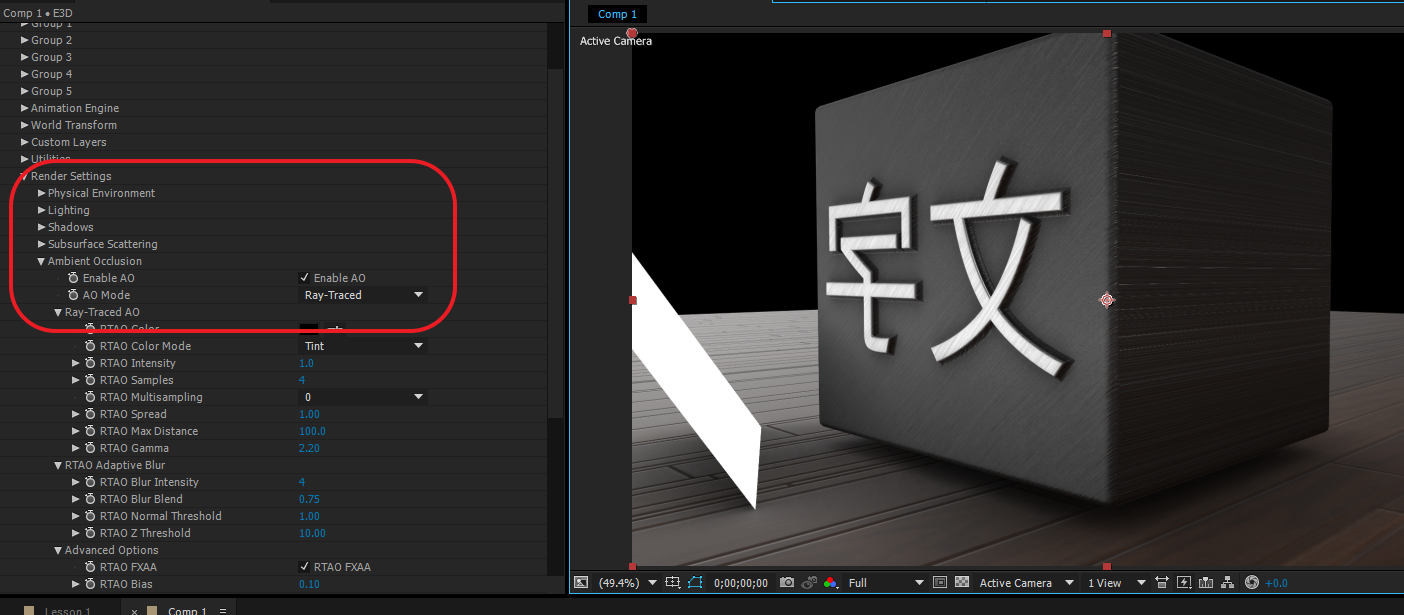

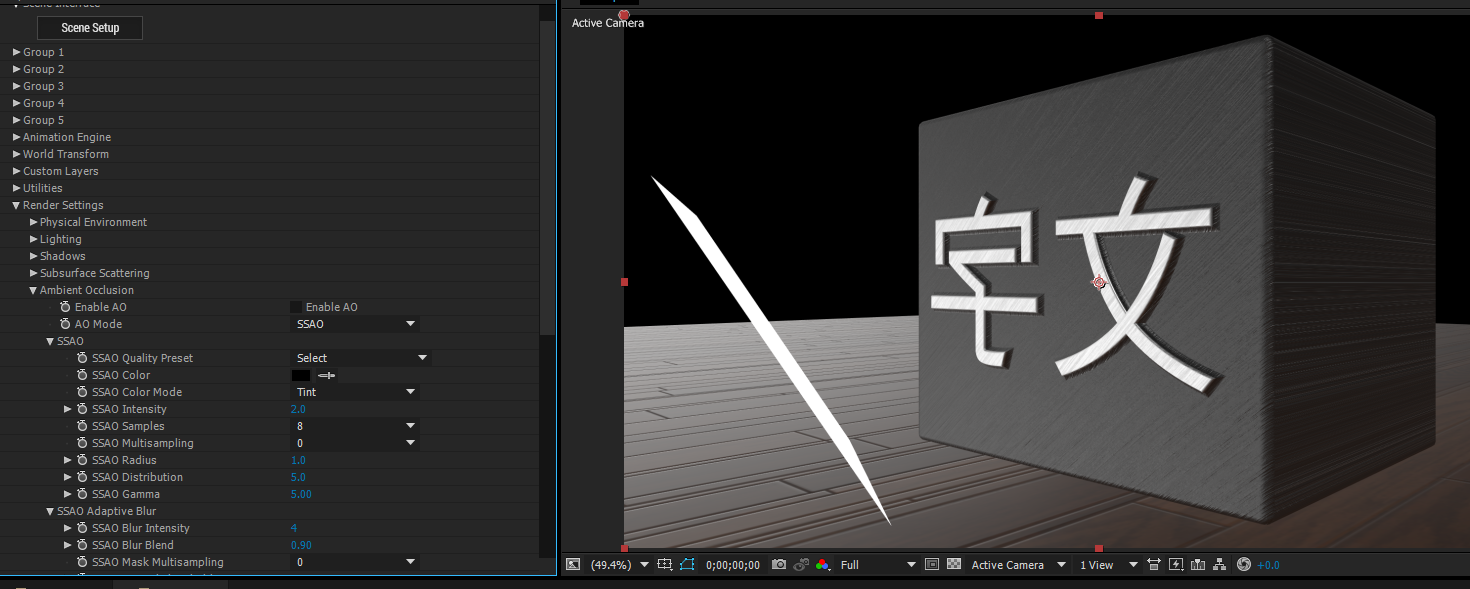

打開左邊的Render Settings裡面的Ambient Occlusion，選擇Ray-Traced

又稍為真實了一點，不過因為反光板是物件，不是燈光屬性，所以也有影子

大概就是以上的參數來回調整，或者更換適合的材質，凹版的作法也一樣，所以只介紹到文字的產生，打燈反光都看個人喜好。

寫完才發現自己很多選項之前都沒玩過啊。

寫教學文最大的受益人還是自己~~

---

【範例檔案下載 - Google Drive】

After Effects CC 2014 + Element 3D v2.07

需要Pro Shader 2，康熙字典體已轉外框

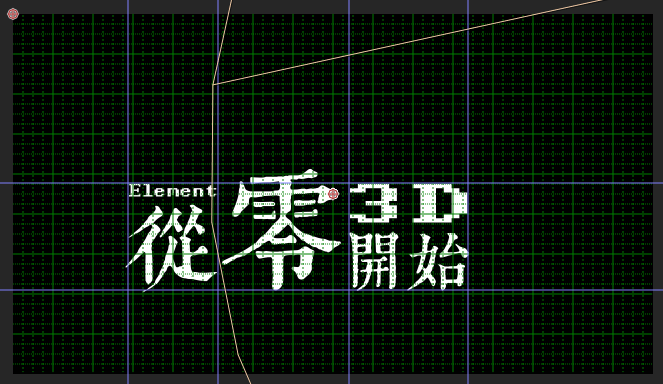

一開始在AE中的初步文字擺設，只是在這個時候我還不知道會做出什麼效果

摸索過程大概兩個小時，再做一次大概十五分鐘，但是不確定能一模一樣XD
