[精研評測] 漫長等待終於結束,Dirac ART主動室內聲學校正登陸風暴處理器實用教學!

  [複製連結]

發表於 2023-6-13 02:03:51 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本文最後由 daniel0810 於 2023-7-7 01:15 PM 編輯

漫長等待終於結束,Dirac ART主動室內聲學校正登陸風暴處理器實用教學!

簡介ART主動室內聲學校正技術
Dirac Live Active Room Treatment這項新技術應用如同抗噪耳機的原理,經過空間量測因為反射產生多餘且持續時間長(衰減慢)的低頻,並讓音響系統即時發出多餘低頻的反向信號而將其「擊落」。不只是單純的頻率響應校正,而是「低頻殘響消除」。效果就像是在聆聽空間中裝滿低頻陷阱,把多餘的低音吃掉,砍斷低音的拖尾。Dirac Live Active Room Treatment這項技術,知道何時何處會有「多餘的聲音」,就發出「多餘聲音的反相聲波」抵銷多餘聲音的能量。舉例來說,右聲道喇叭發聲原本受到右牆反射增加了多餘的聲音,這時候Dirac Live ActiveRoom Treatment就會讓「其他聲道喇叭」發出「反射音的反向波」抵銷多餘的聲音。據Dirac官方技術說明提供的測試圖,在同時應用Dirac Live、Dirac Live Bass Control與最新技術Dirac Live Active RoomTreatment,將會讓20Hz至300Hz從極低頻到整個低頻段的殘響大部分都會被「消音」!
有關於ART的介紹,可以到這裡:(轉載)新視聽334期陸怡昶主編介紹Dirac最新空間升學處理技術ART

來吧!啟用Dirac ART!

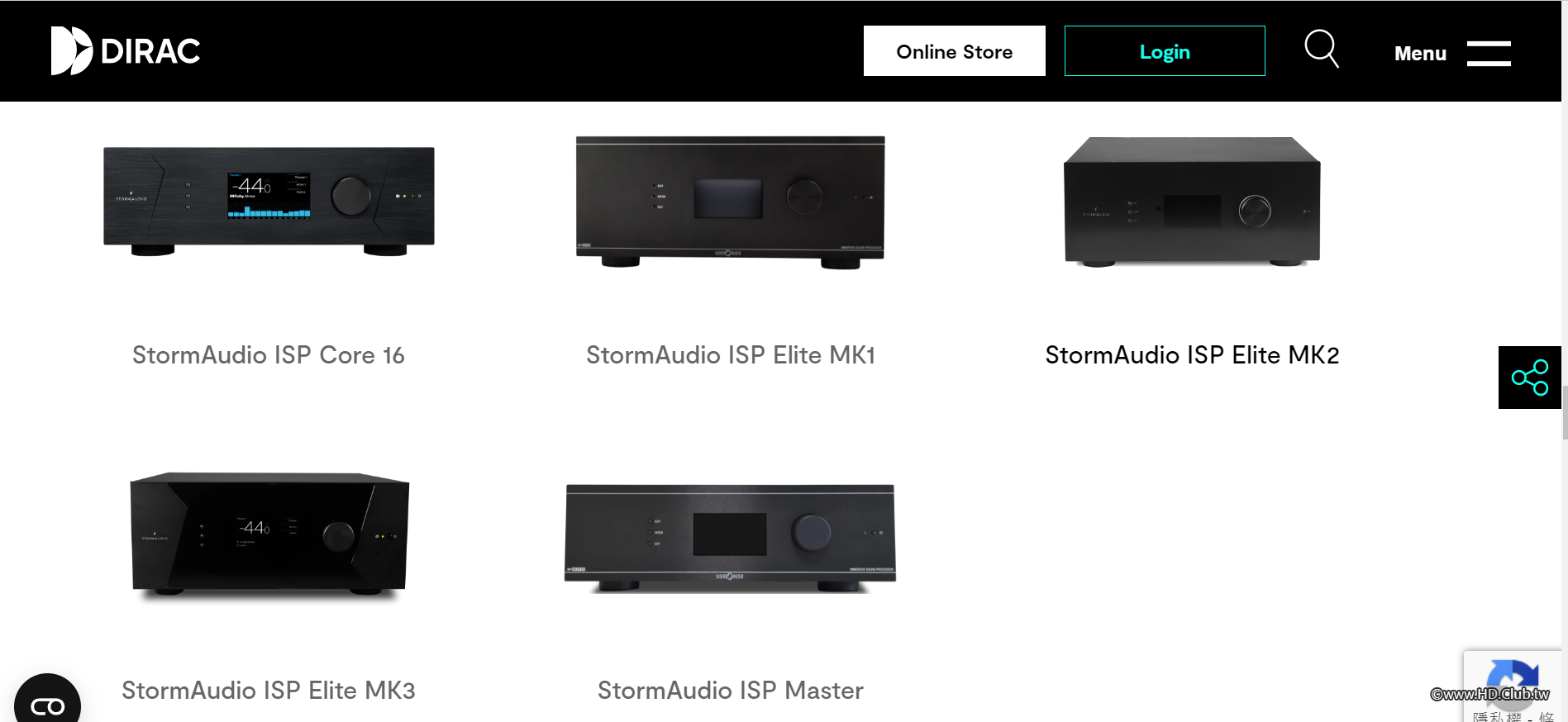

要使用ART,需要DIRAC軟體端和環繞處理器(目前風暴獨佔DIARC ART六個月直到2023年年底)

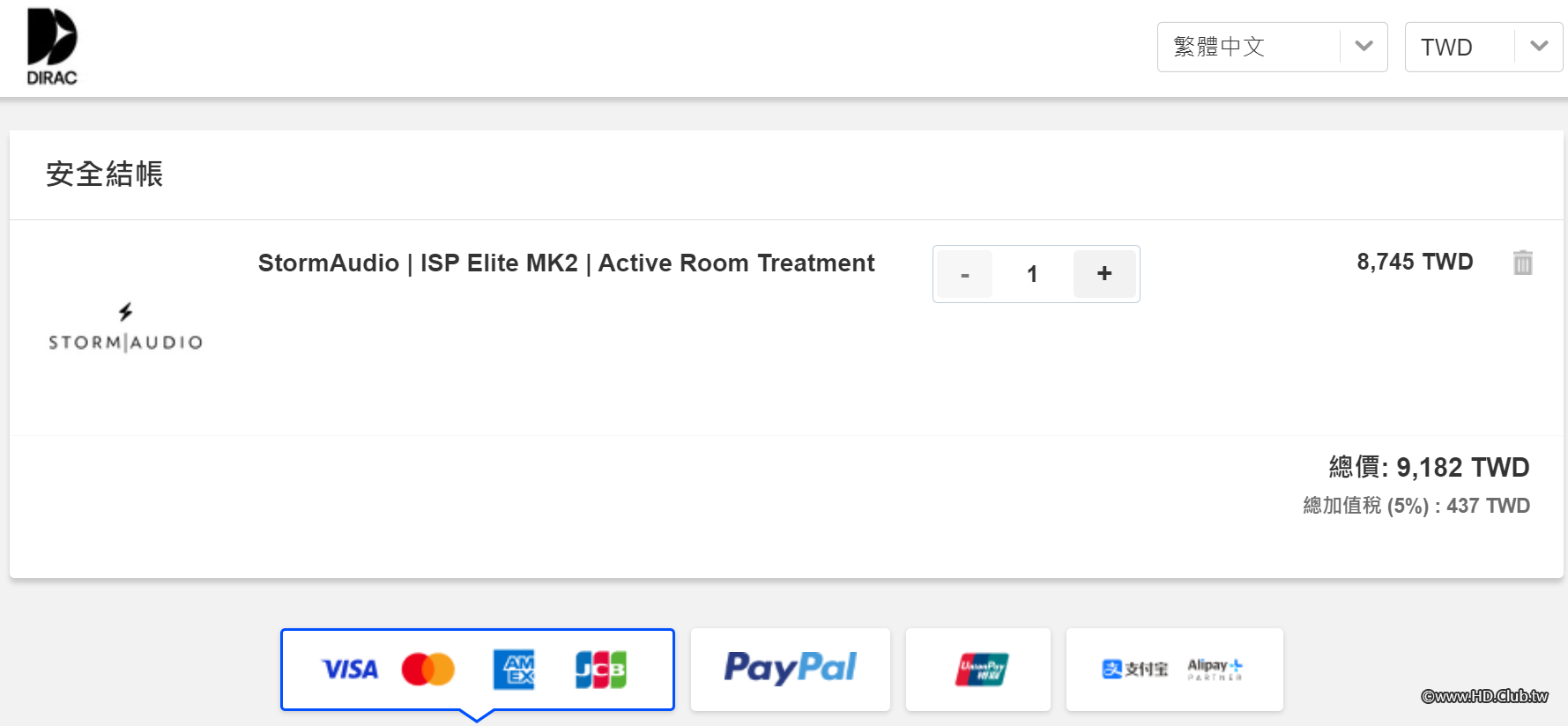

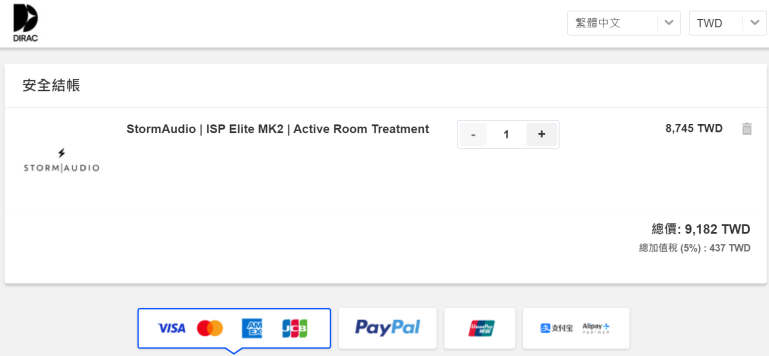

請至Dirac Online Store購買ART權限。(2022年以前購買Elite系列和Core16的玩家才需要付費升級,2023年以後出貨的Elite MK3玩家可以免付費直接使用ART喔!)

乖乖買吧!
下載 (5).png

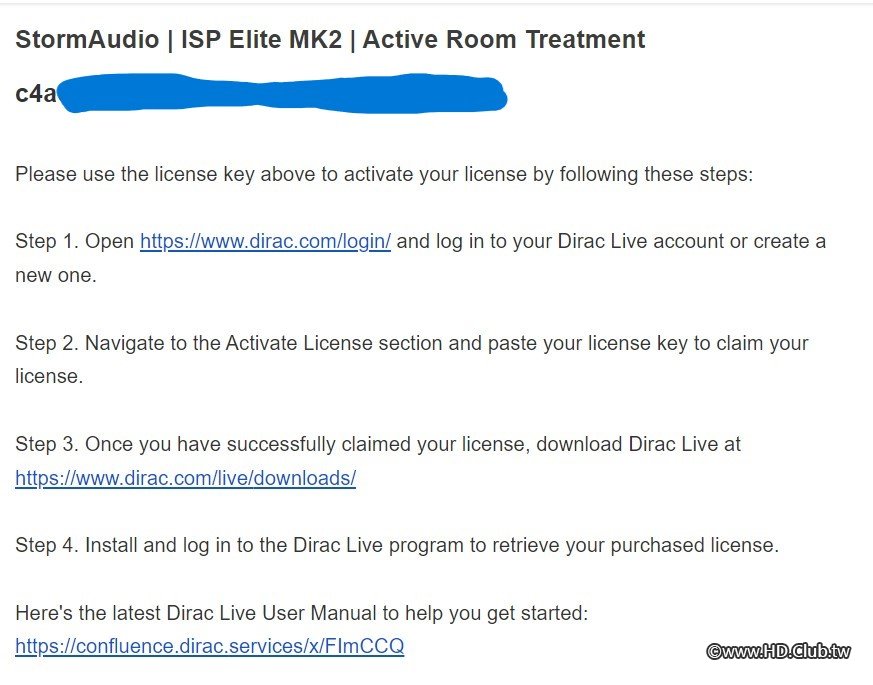

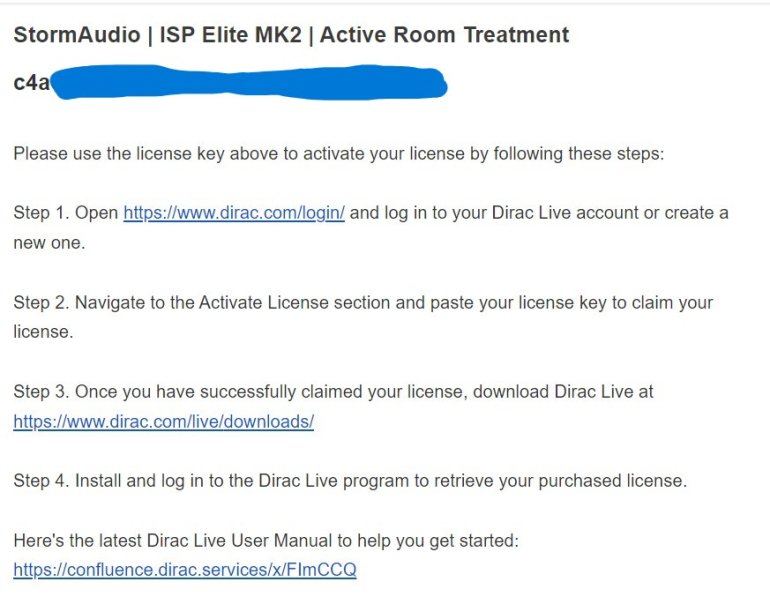

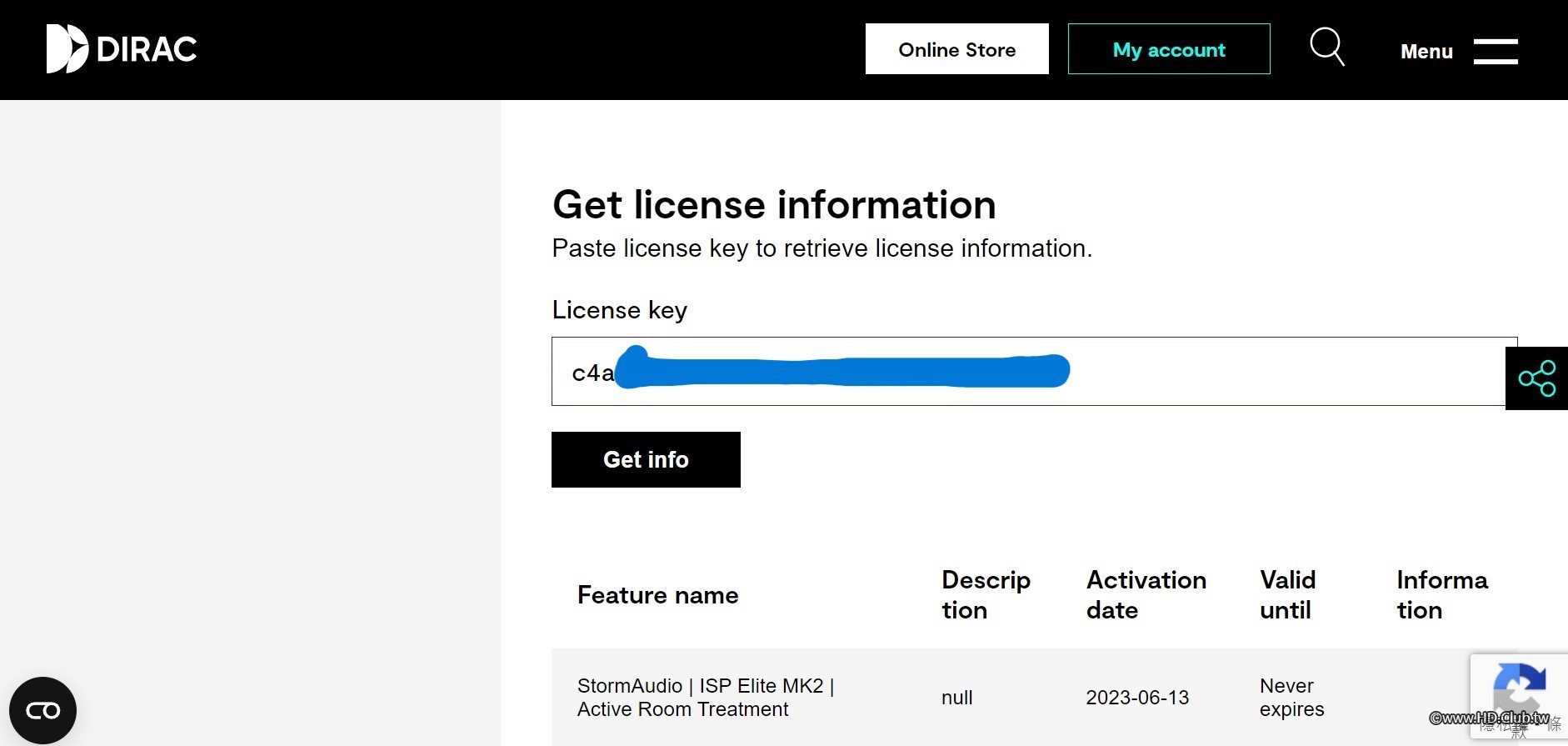

在指定的電子郵件信箱中會找到授權碼

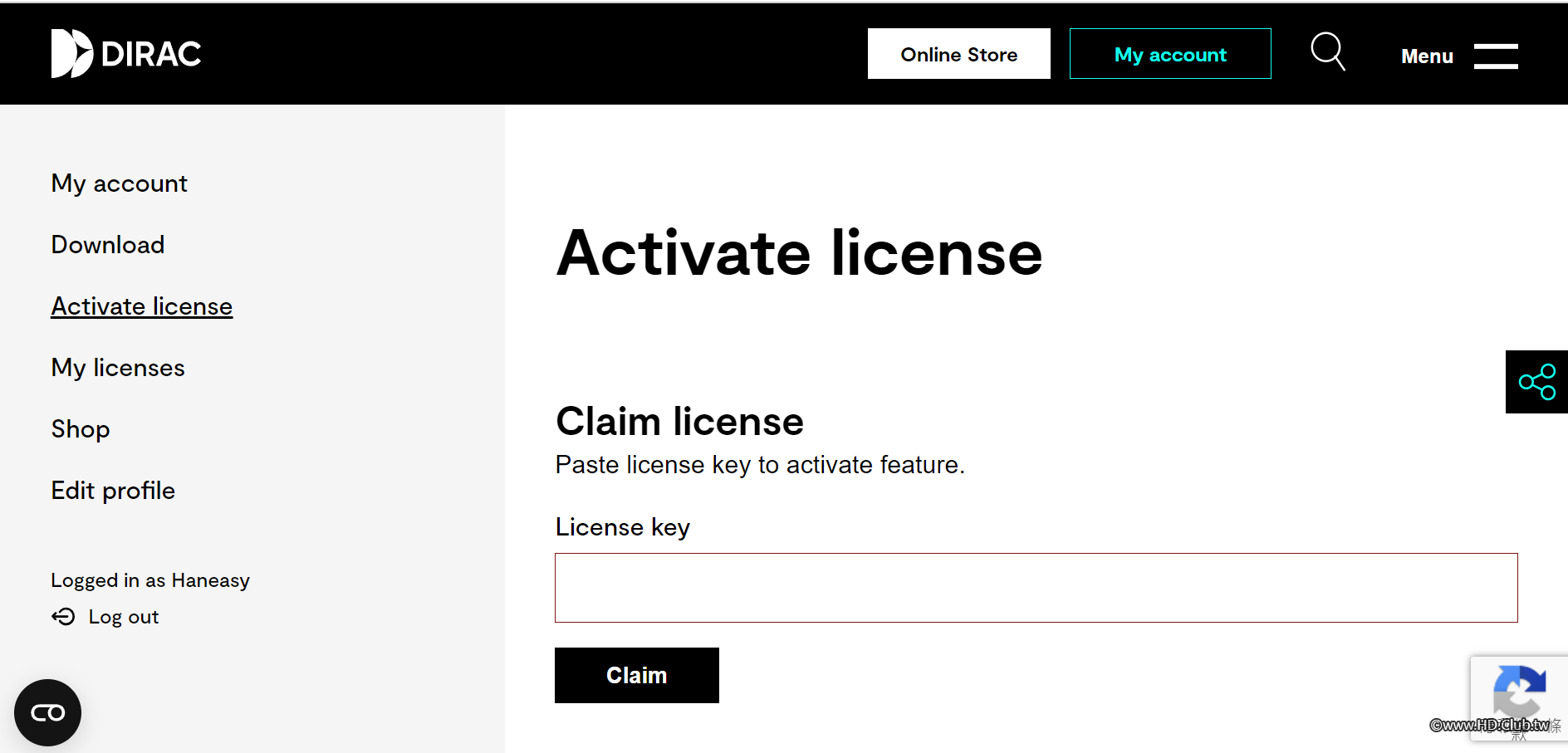

接下來在Dirac網站登入帳號中在"Activate license"中輸入序號
下載 (1).png

在下面欄位可以確認購買權限內容

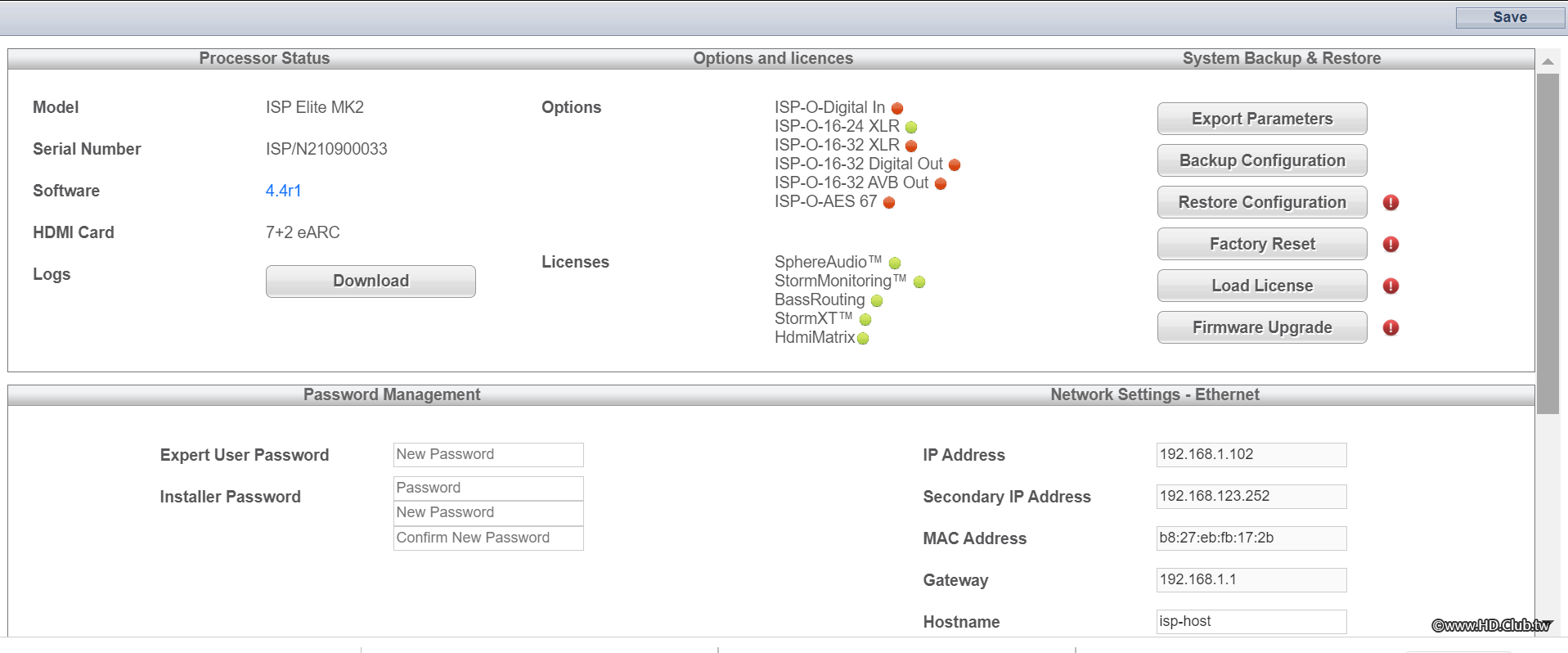

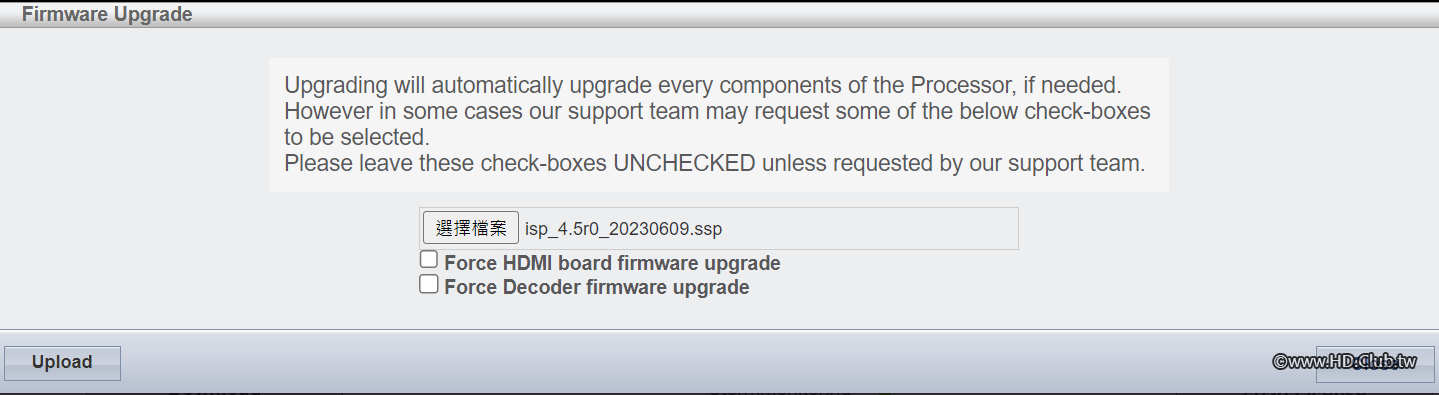

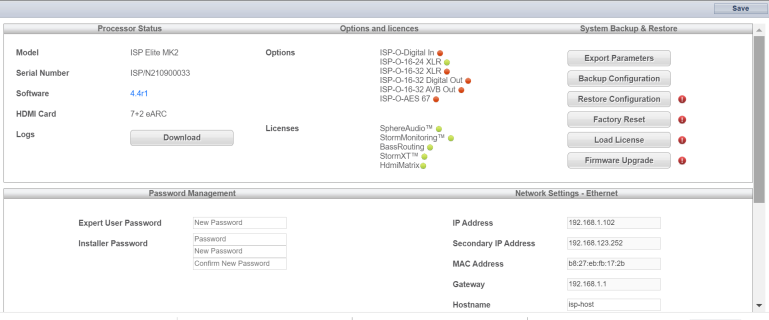

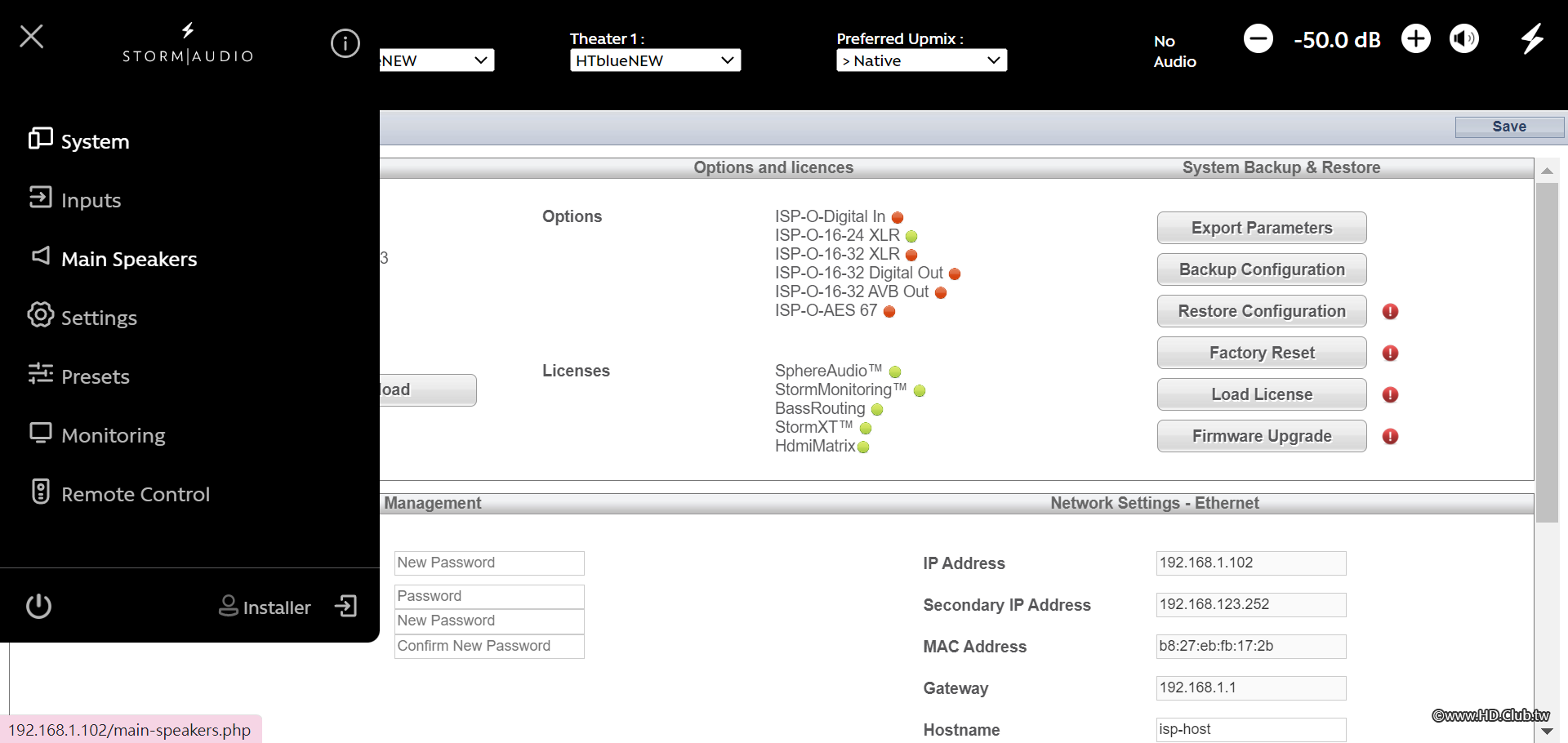

接下來登入風暴,在熟悉的介面中選擇"Firmware Upgrade"
下載 (2).png

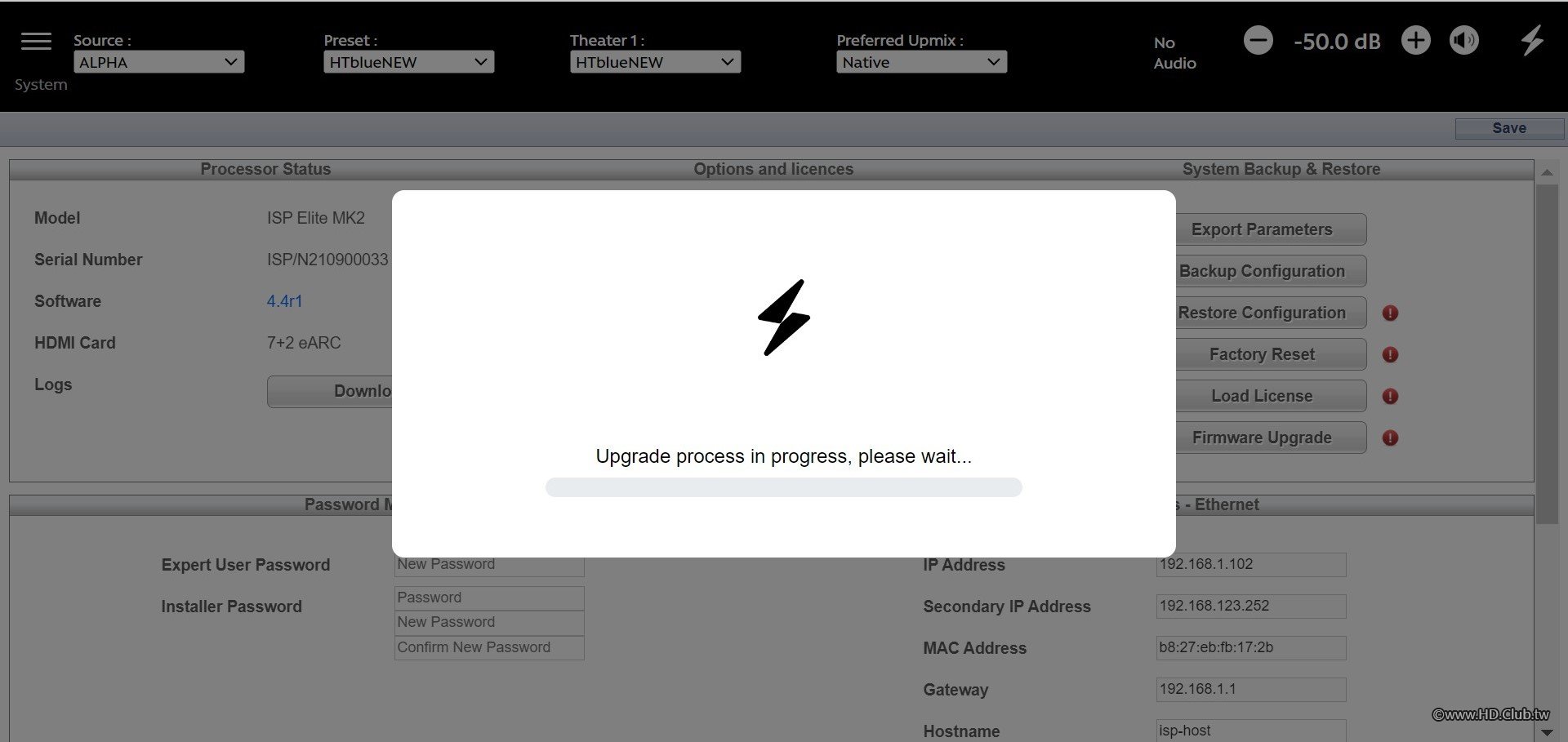

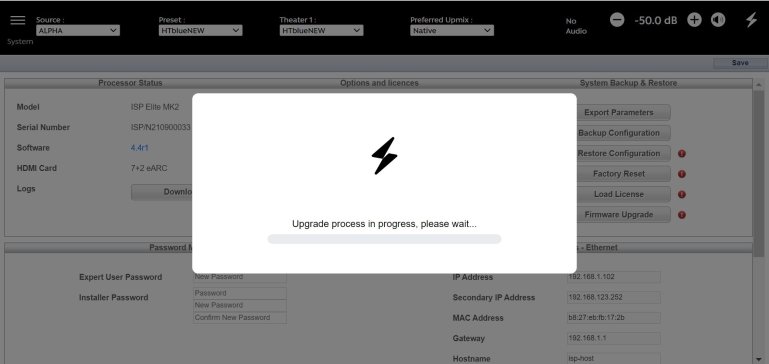

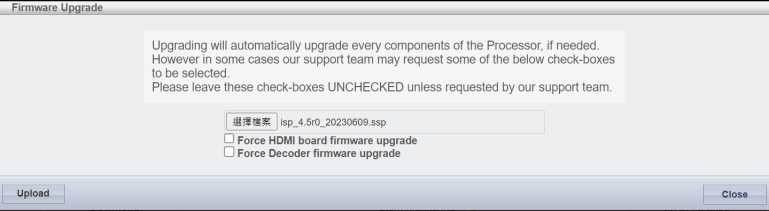

將4.5版載入,衝啊!
下載 (6).png

期待啊~~~

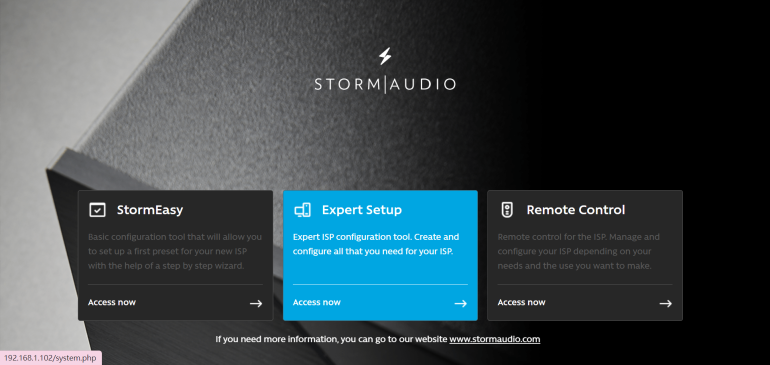

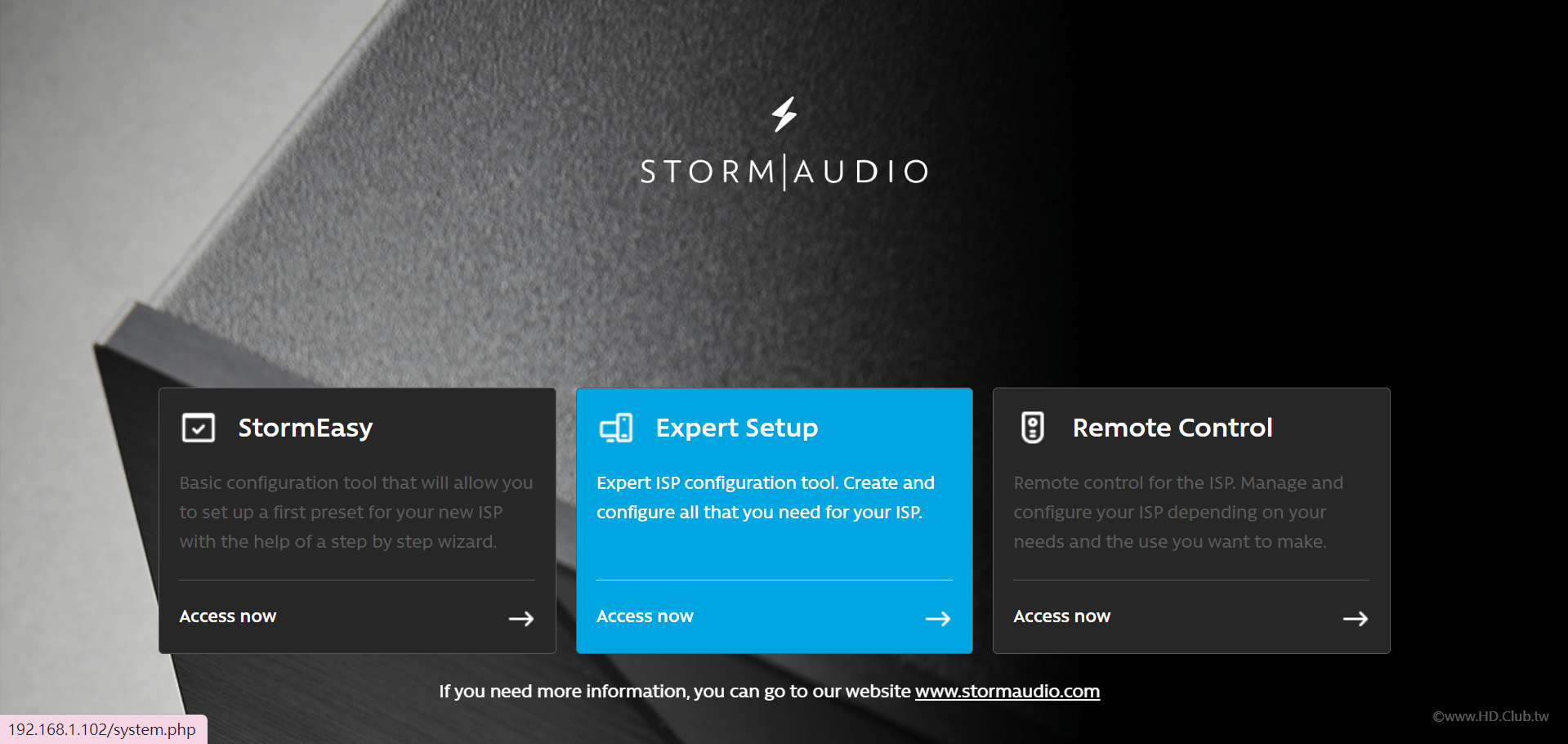

這是嶄新的介面,功能更新五花八門,未來再說,先來處理ART,我們就從"Expert Setup"進入!
下載 (3).png

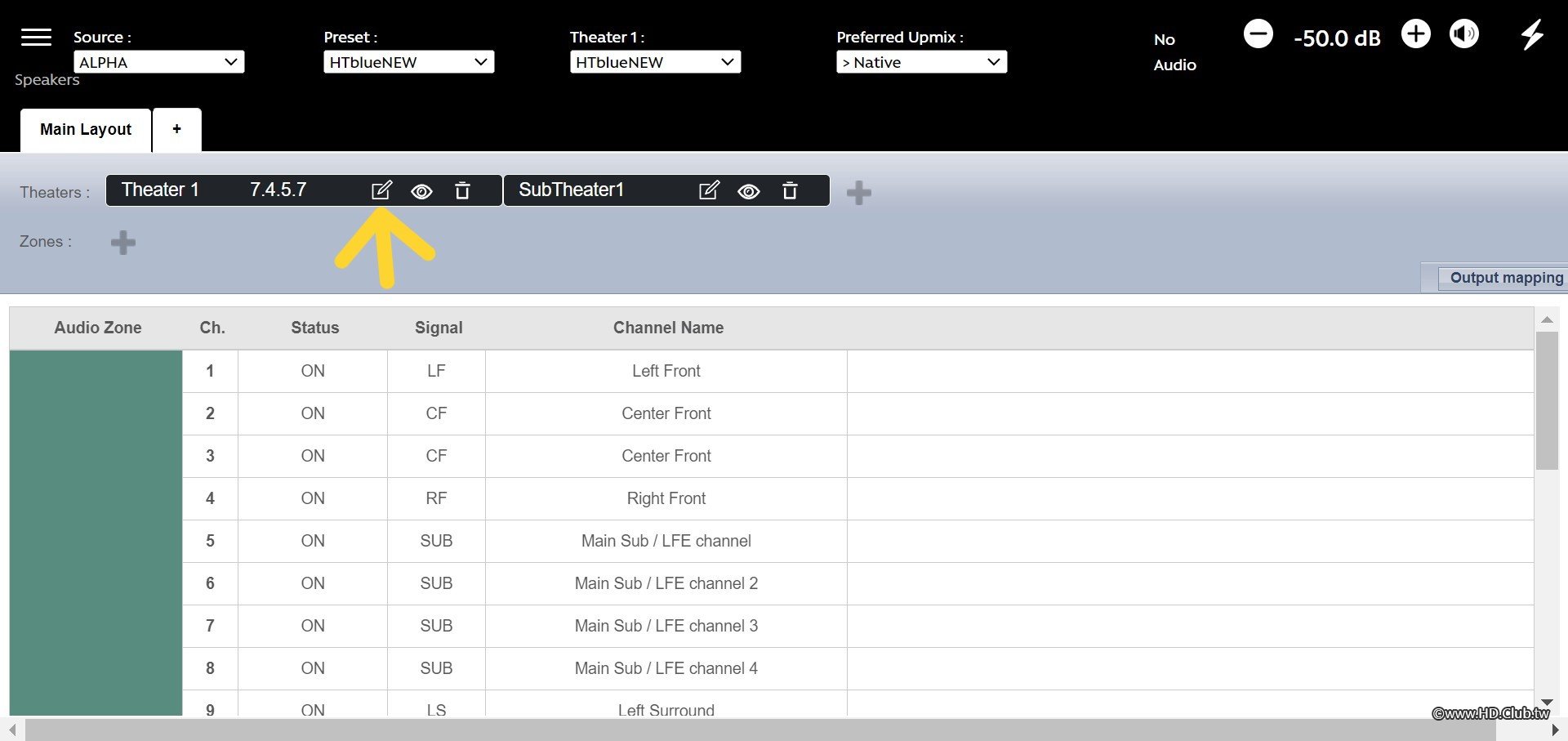

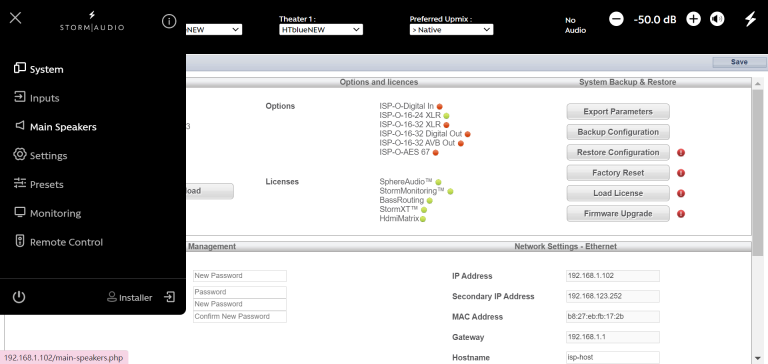

在孰悉的介面中有些小改變,現在要進入揚聲器的設定要從左上角的功能列進入
下載 (4).png

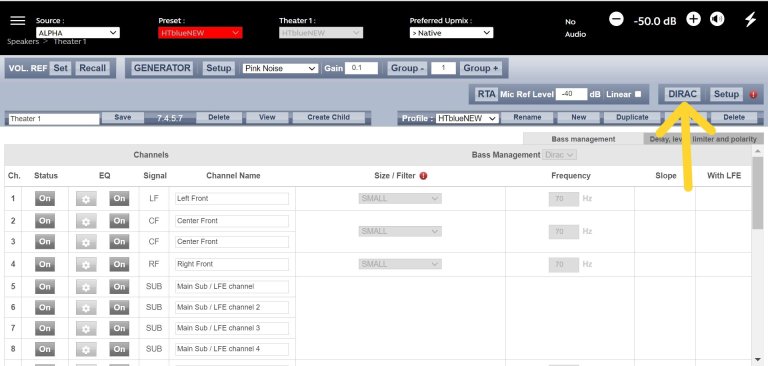

然後由此入

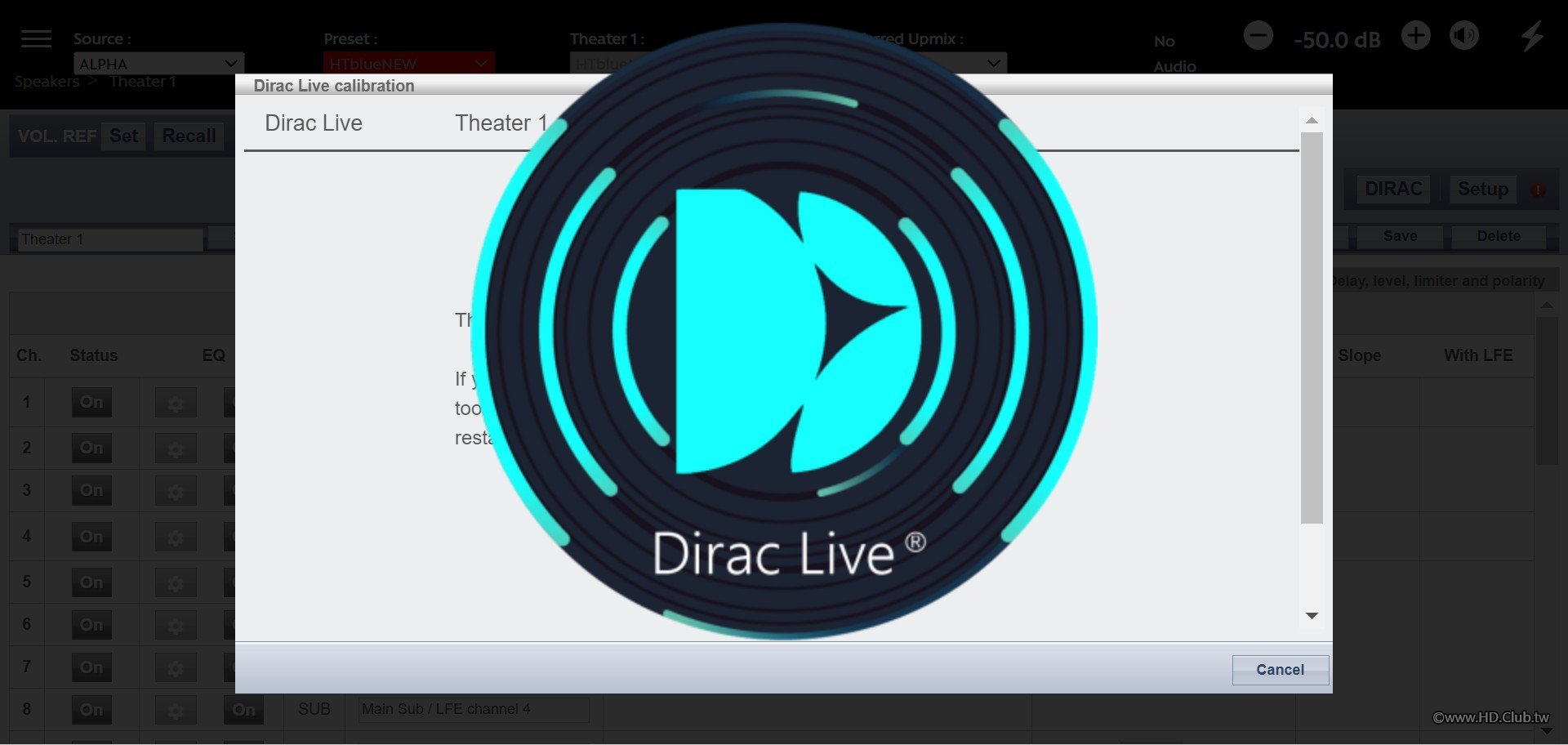

這畫面大家就熟了,啟動DIRAC吧!

登入畫面已經顏色不一樣了

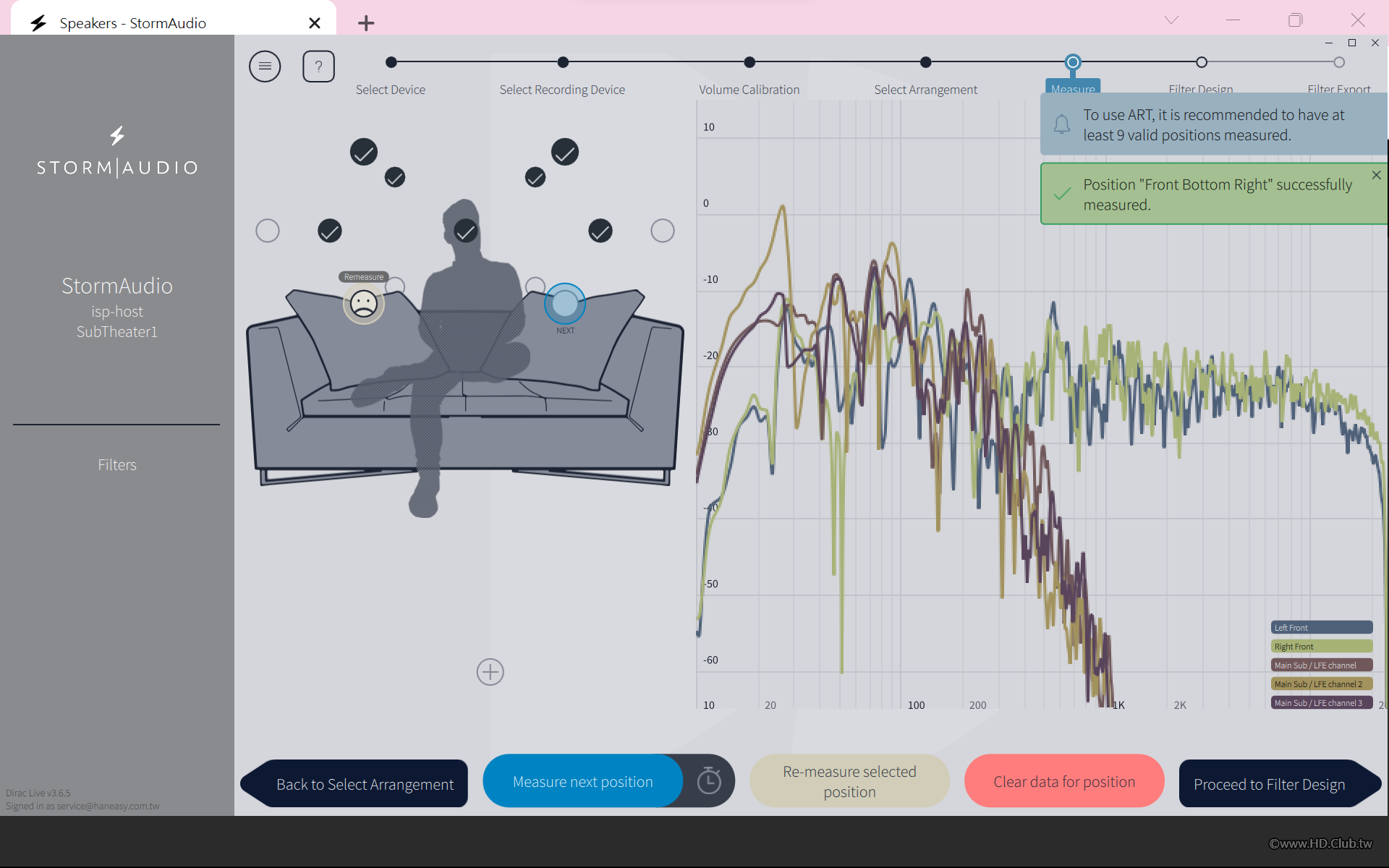

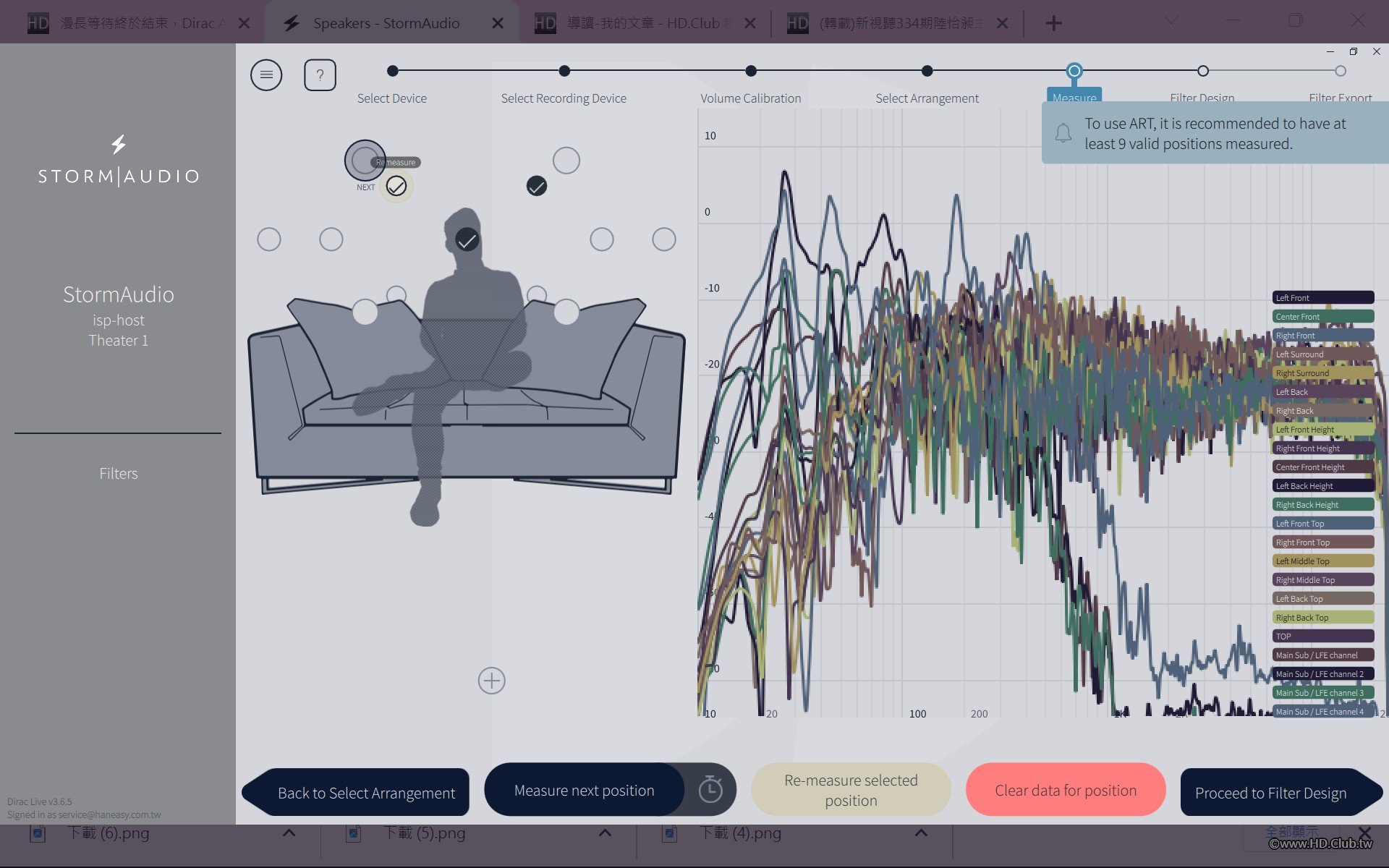

至少得執行9點測量,量測結果不佳會有哭哭臉喔!這樣的結果就建議不要使用。其實也可以加載以前的Dirac Live量測結果。如果之前至少量過9個麥克風位置並且系統沒有變化,那麼就可以跳過測量步驟(因為您正在重複使用舊的測量結果),直接進入濾波器設計。另外提醒因為Dirac提供每位用家的計算頻寬是固定的,所以Core16玩家最高可以用192Khz的麥克風設定進行量測,MK2/3 24/32聲道的用家則最多96Khz執行量測,求好心切過高的解析度會送出過大的資料量,超過處理限制就會產生各種錯誤訊息。

但建議全部重量,看看有沒有哭哭臉,如果有哭哭臉,表示量測數據不佳,不建議使用,也許稍微改變一下位置或高度重新測量,否則乾脆放棄該量測位置,因為不佳的量測位置會導致不佳的ART計算結果和效果。然後很重要的是,第一點主要聆聽位置(皇帝位)一定要是打勾勾的優良結果,否則就整個後面的量測就白量囉!

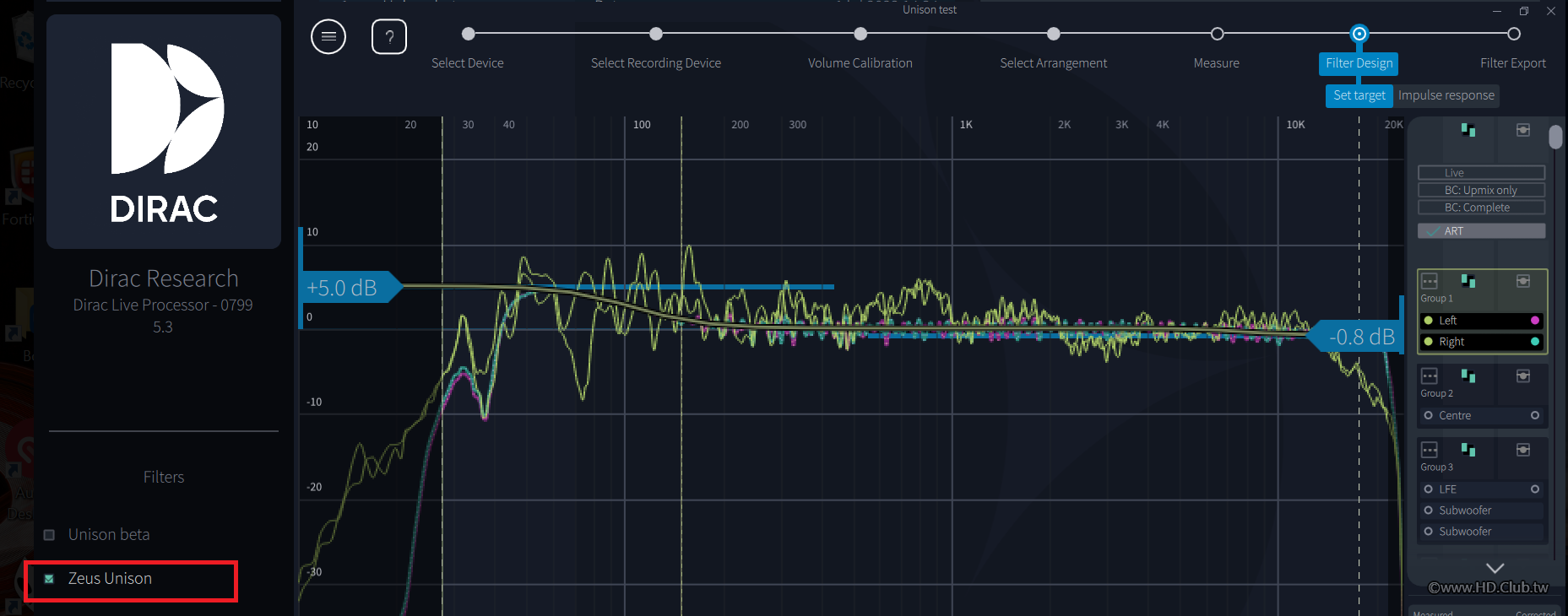

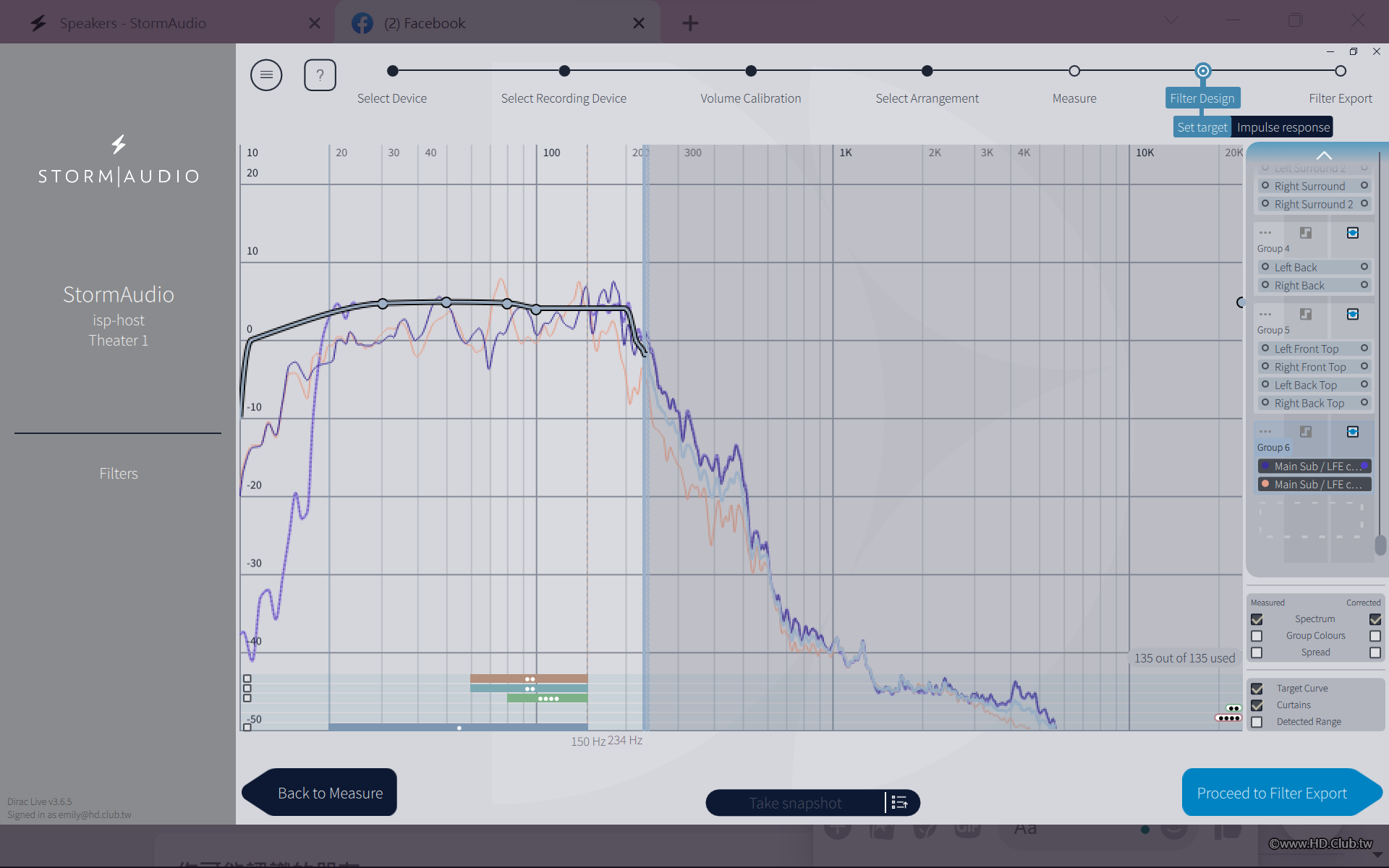

來了!這是一般DLBC(現為Bass Control)的畫面,注意到Bass Control下方已經有ART的字樣

點擊ART後,會進入頗長的運算期。

接下來,我轉譯國外已經發表的基本設定觀念讓大家更了解ART的名詞解釋及操作重點:

ART濾波器設計

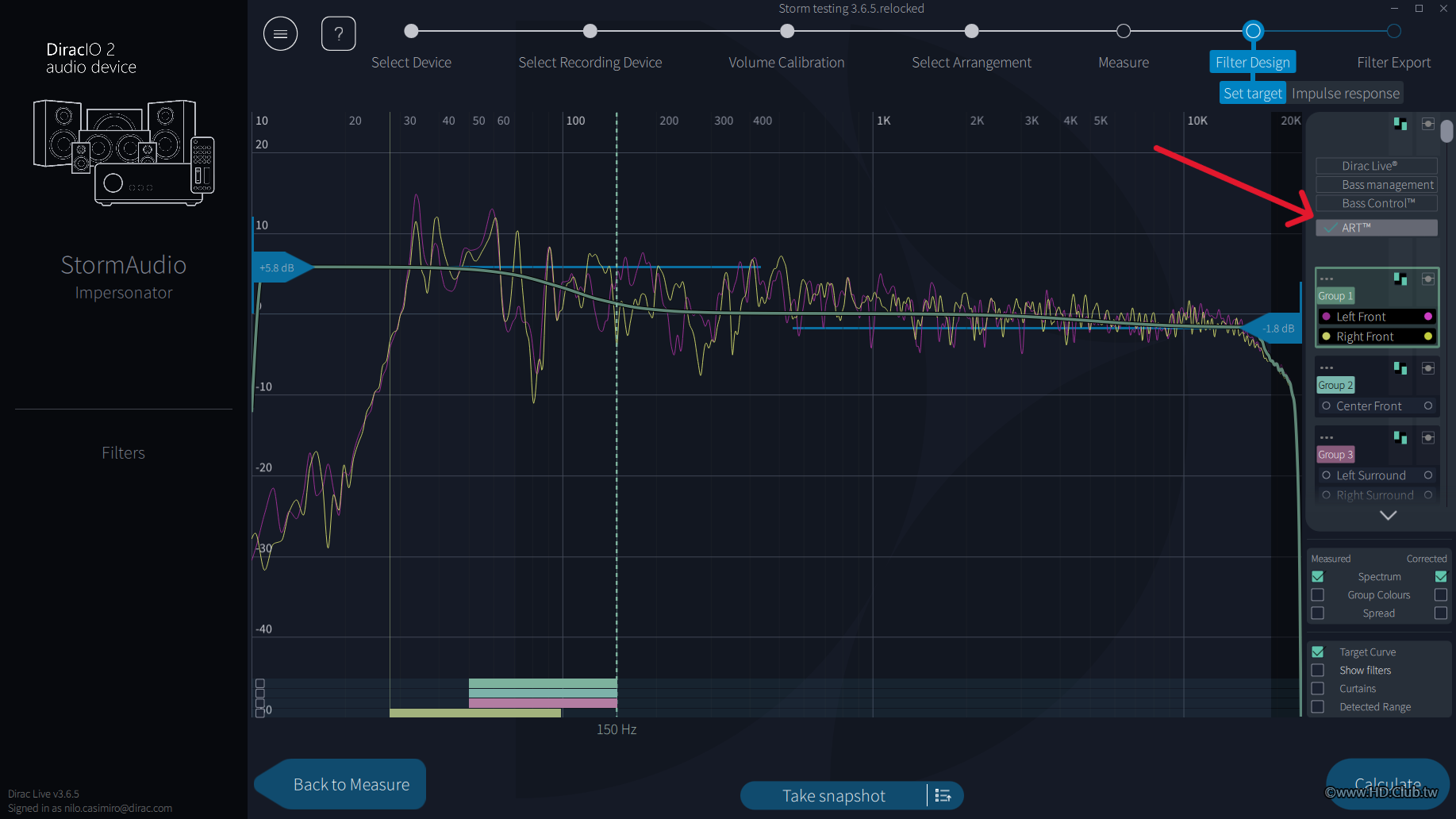

如果您的設備和許可權包括主動式房間處理(ART),則在濾波器設計畫面的右側側邊欄中,預設情況下將選擇ART作為校正技術部分。
FD ART NoCalc arrowARTtech.png

  • 如果您只有不到3個有效測量值(包括第一聆聽位置/皇帝位),則無法選擇ART選項。
  • 同樣需要注意的是,為了使用ART和一個或多個低音揚聲器,您還需要持有Bass Control授權。如果沒有,您需要購買並啟用Bass Control或者通過從設備的揚聲器配置中刪除超低音來停用它們。(編按:風暴用家皆已有BC權限)

ART群組(也稱為主要群組)是包含至少一個輸入聲道的揚聲器群組。它們顯示在右側面板上,可以像在Dirac Live中一樣通過將個別揚聲器聲道拖入和拖出每個群組來進行管理。另請參閱文末有關聲道分組的部分。
FD ART NoCalc arrowsARTgroups.png

主動式房間處理(ART)中對衰減時間進行強大控制的主要概念是:通過將"揚聲器支援群組"分配給每個ART群組來共同優化以達到所需的脈衝響應和目標曲線。支援群組被允許對ART群組做出貢獻的頻率範圍稱為"支援範圍"。支援範圍從測量中自動檢測並在初始化ART濾波器設計時設置為默認值。應該注意的是,非超低音揚聲器的默認支援範圍不會低於50Hz

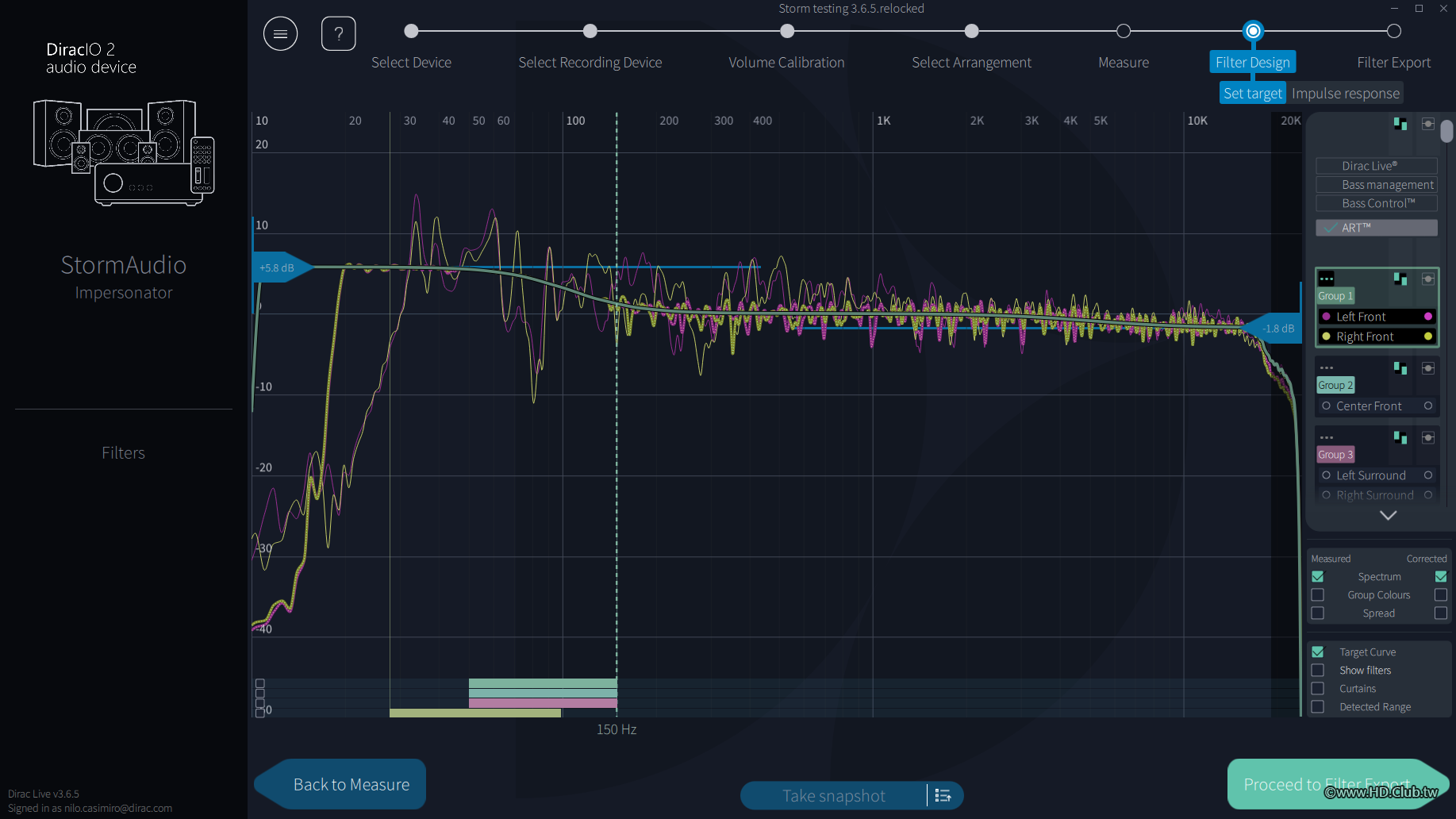

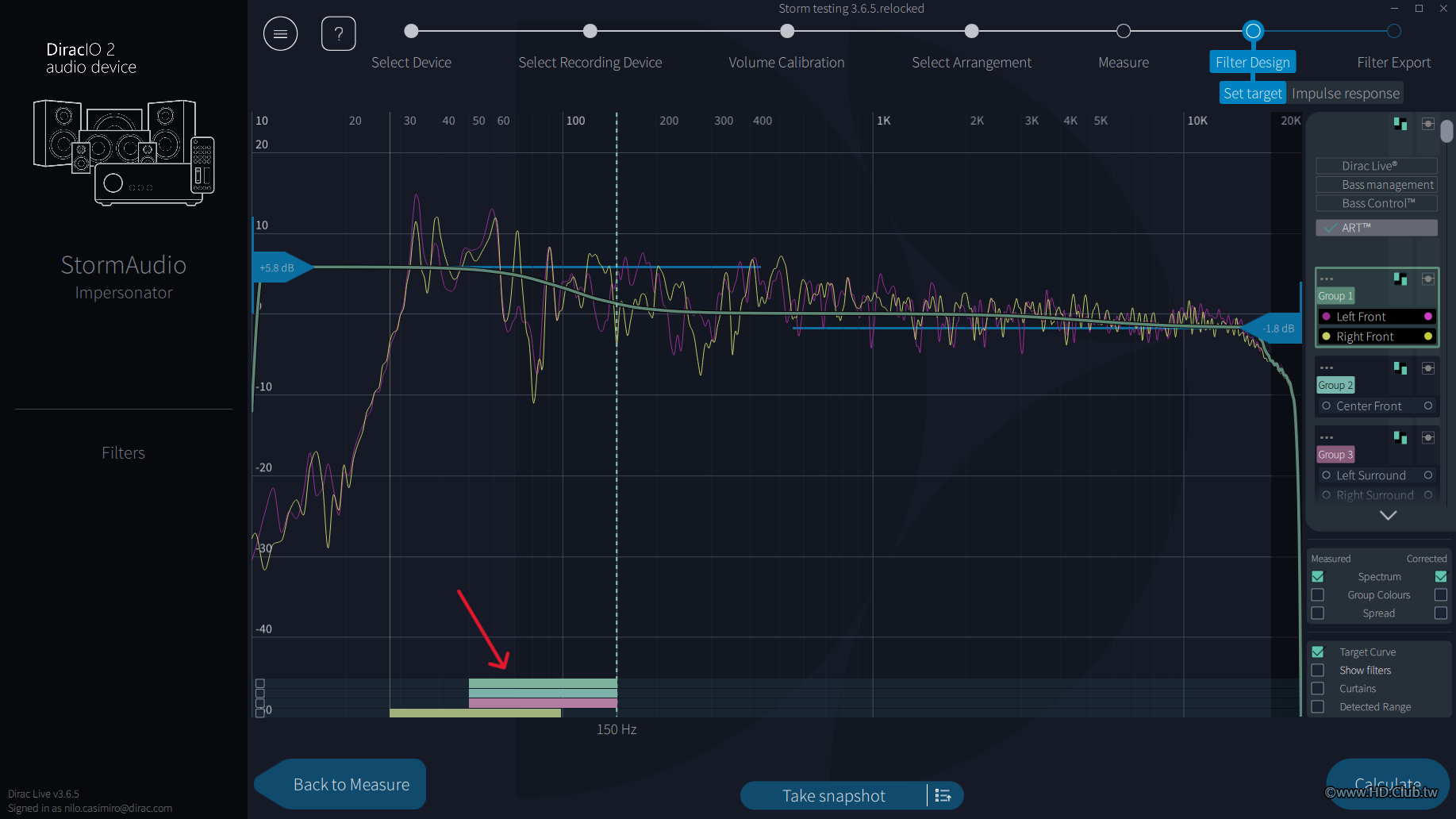

每個ART群組在濾波器設計圖區域底部有一組滑塊。它們允許玩家控制每個支援揚聲器群組對所選ART群組做出貢獻的支援範圍。另請參閱下面描述支援範圍參數的部分。
FD ART NoCalc arrowSupportRanges.png

FD ART SupportRange Controlled.png

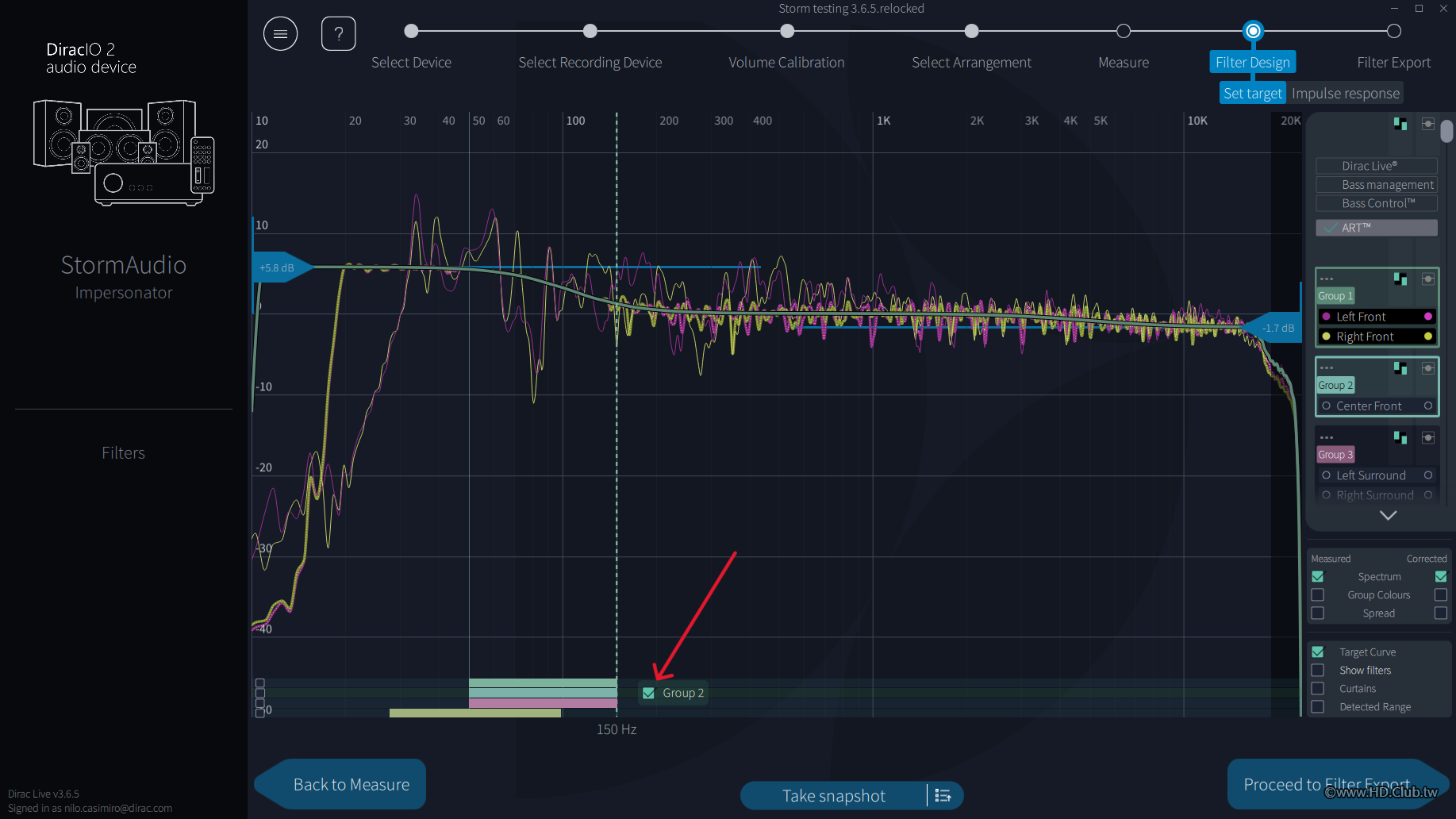

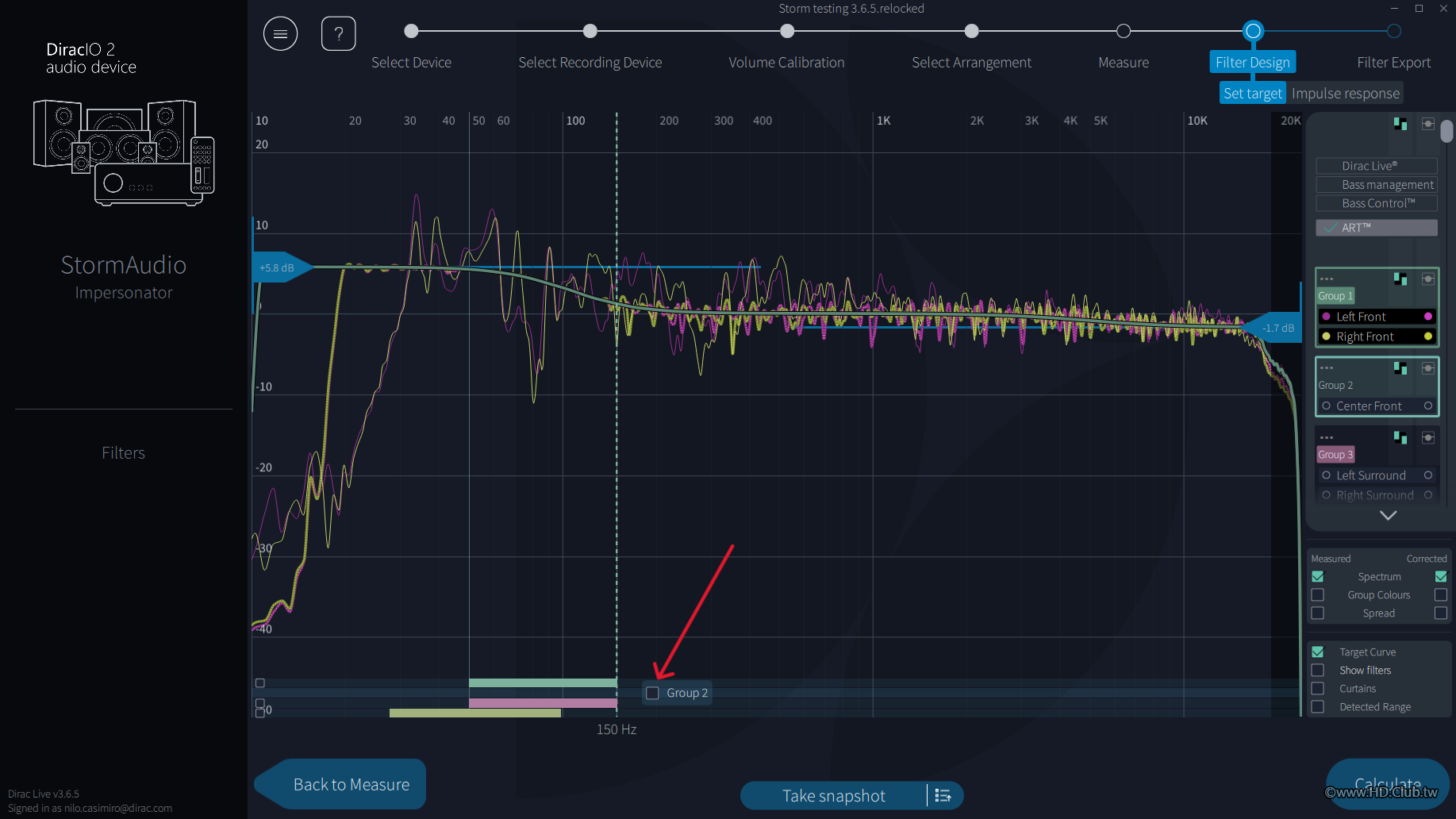

通過在滑塊軌道上懸停滑鼠指針時出現的核取方塊切換開關,可以啟用或禁用每個支援群組對特定ART群組的支援。
FD ART SupportRange Enabled arrow.png

FD ART SupportRange Disabled arrow.png

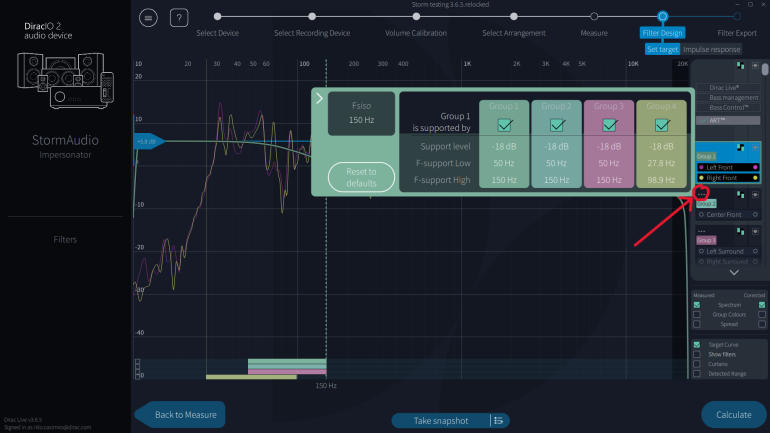

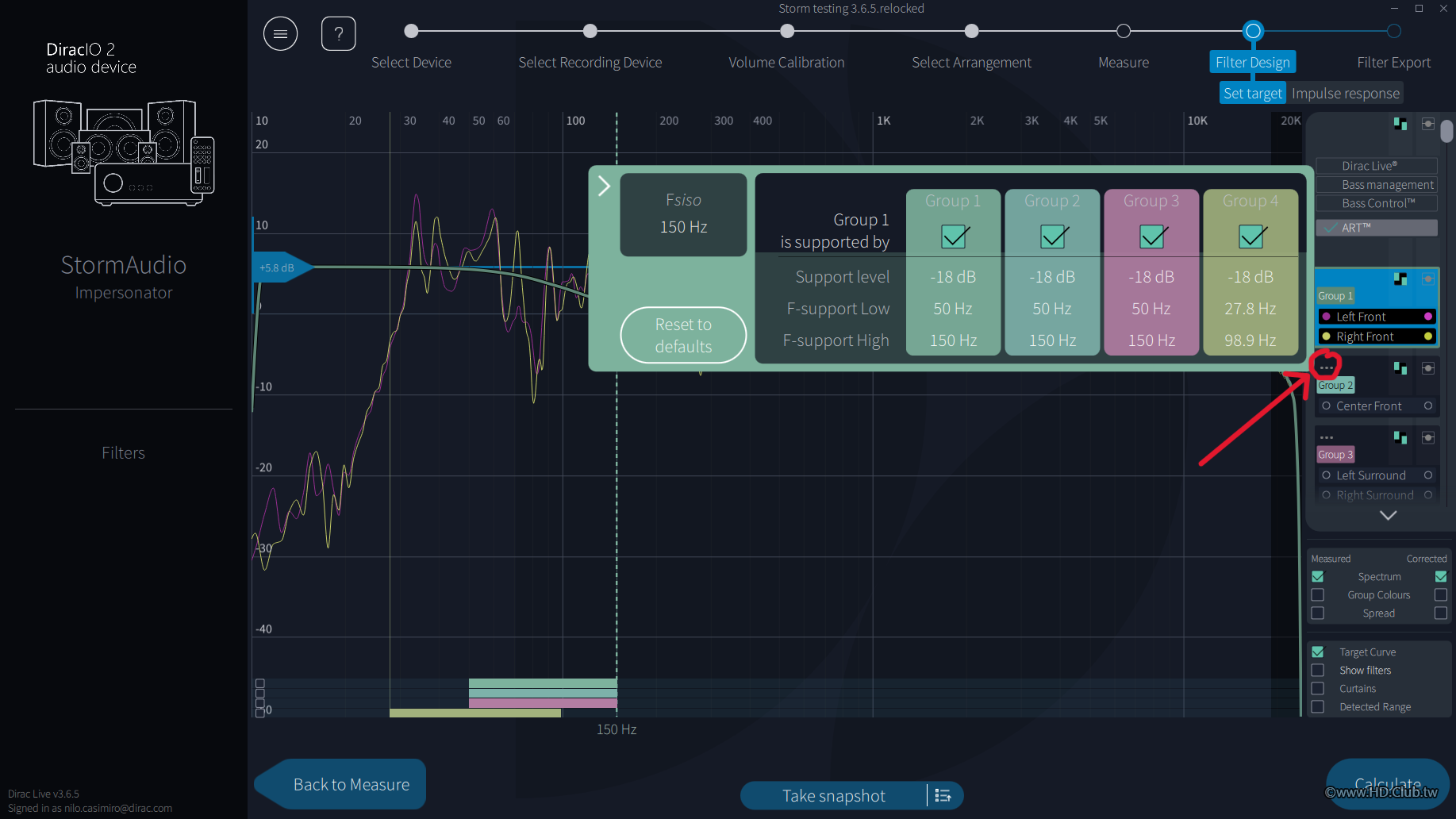

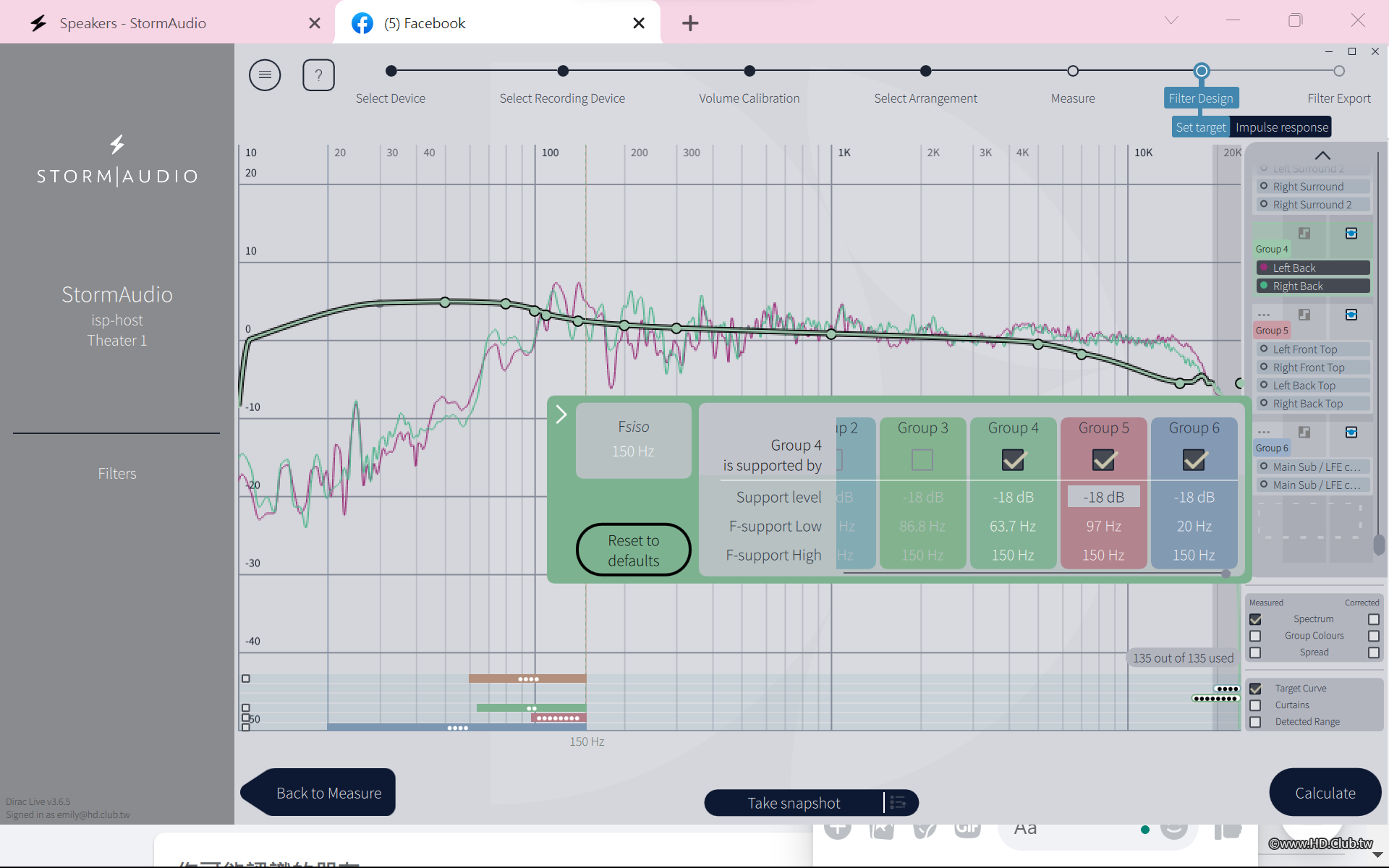

ART群組具有可通過點擊其框左上角的三點按鈕來檢視的參數。此按鈕僅對ART群組可用,點擊它會展開參數面板。有關ART參數的詳細描述,請參閱下面的"參數詳細說明"部分
每個ART群組(主要群組)可以由一個或是多個其他聲道群組(支援群組)支援。作為一個常見的設置,支援群組被允許支援主要群組的上限在Fsiso設置中指定。
FD ART advanced params arrow.png

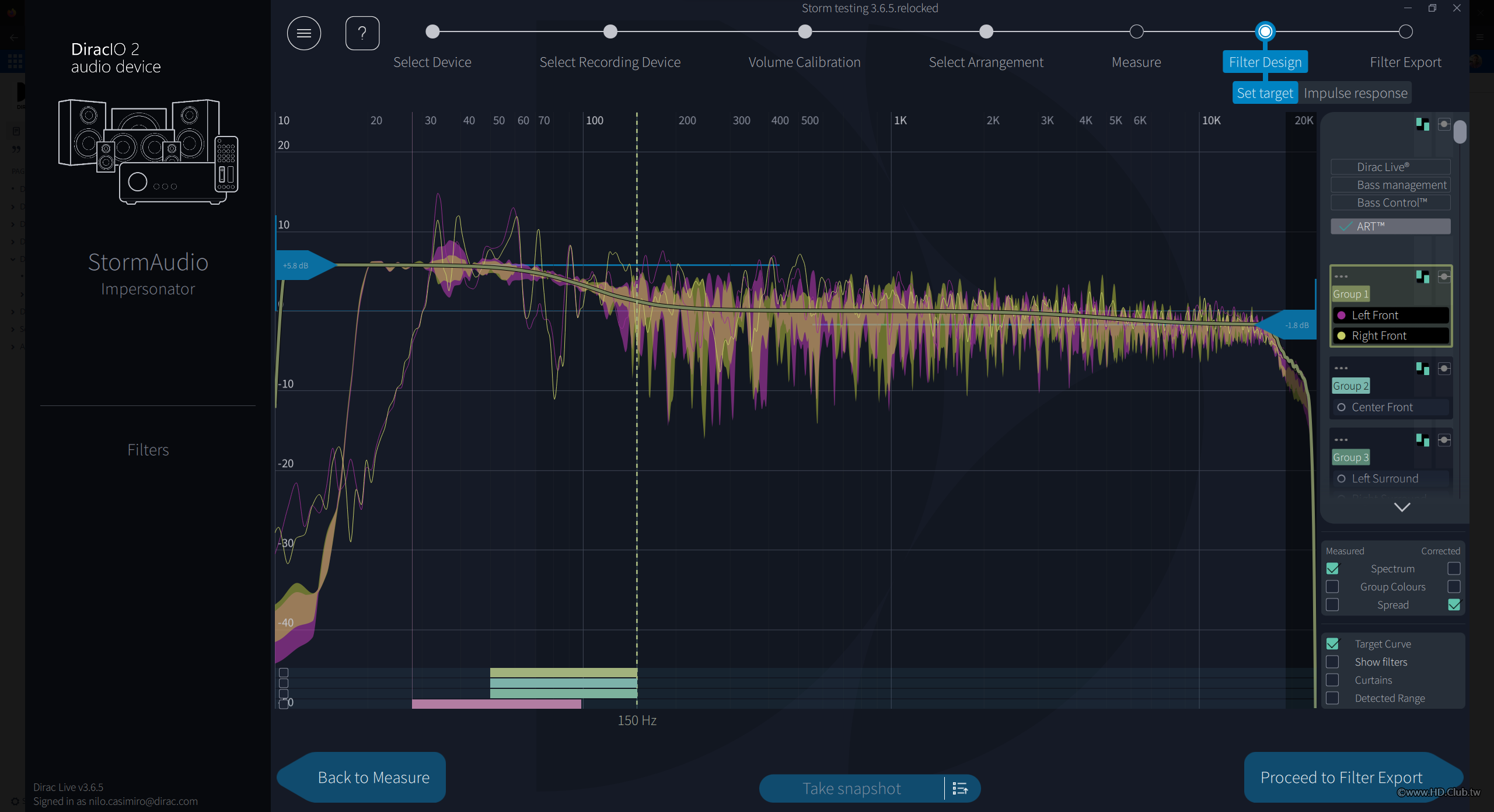

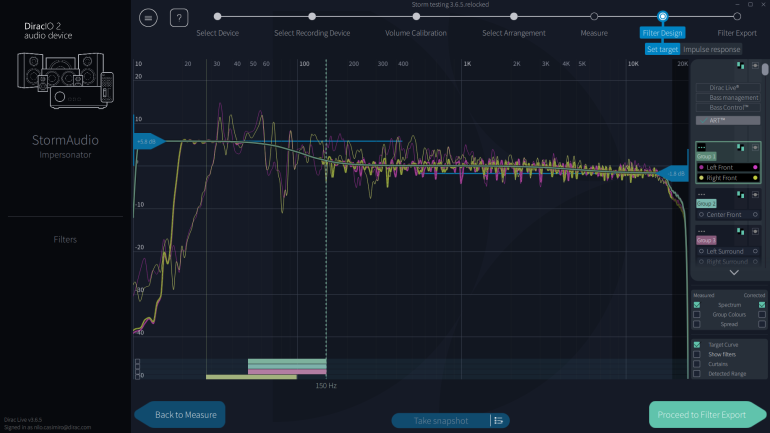

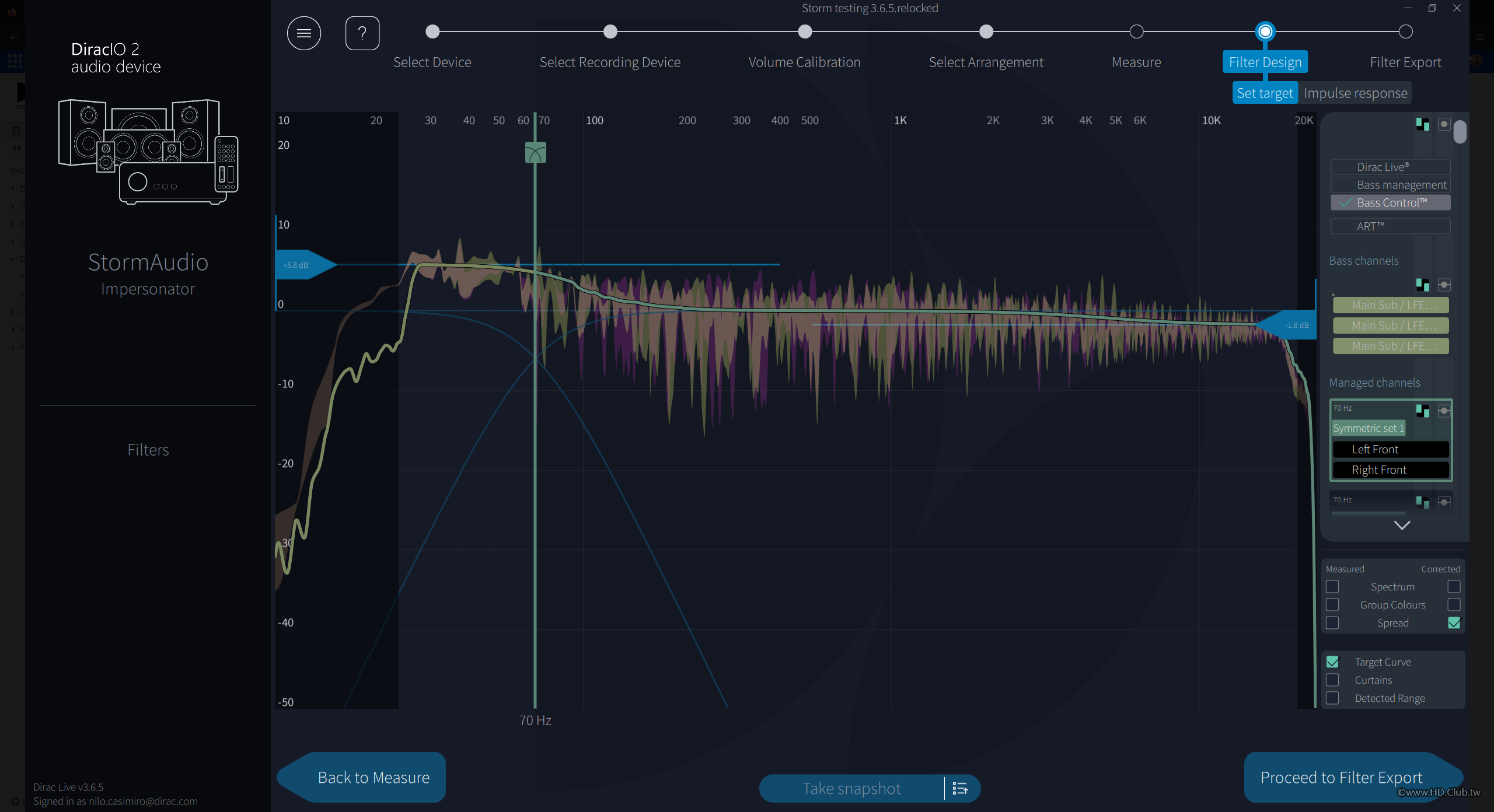

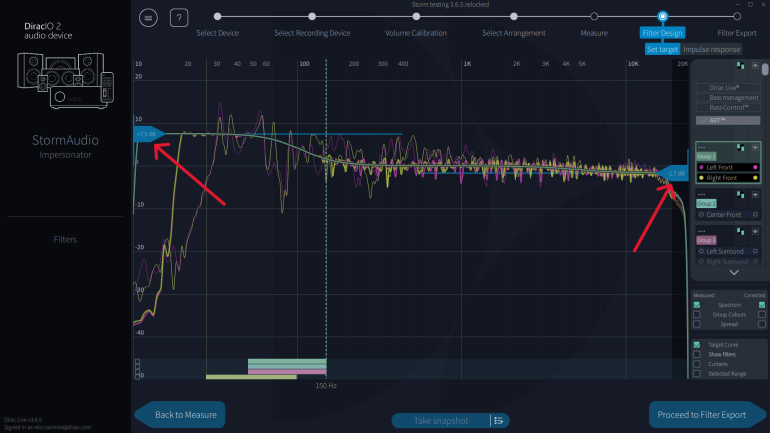

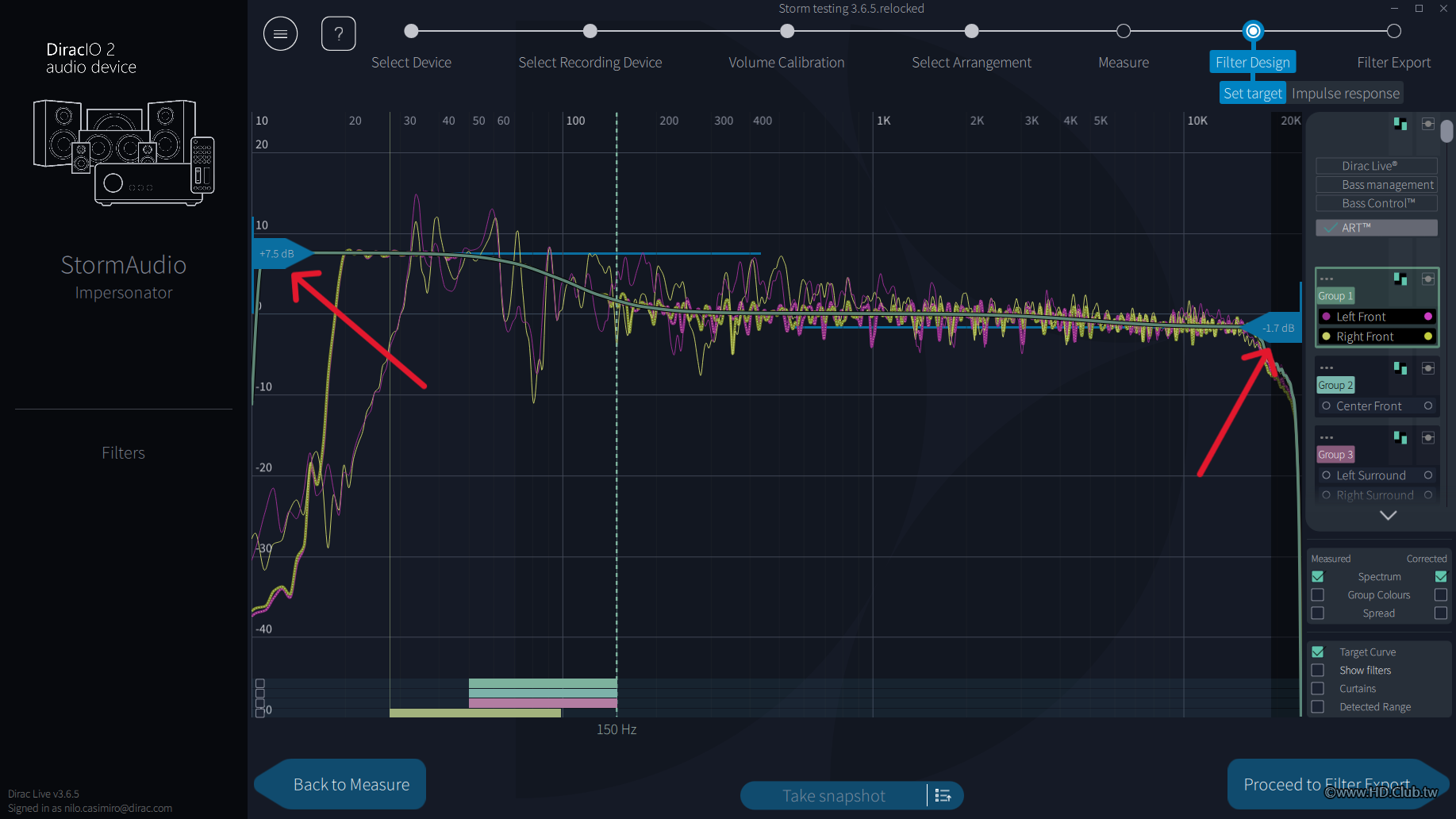

在濾波器設計視圖(參數菜單外)中編輯低音和高音滑塊,以達到您的要求。通常會增加左側的低音滑塊。
FD ART Calculated.png

FD ART Calculated more bass arrows.png

如果您有多個群組,也可以更改這些滑塊。通常會將其更改為與第一個群組相同的值。

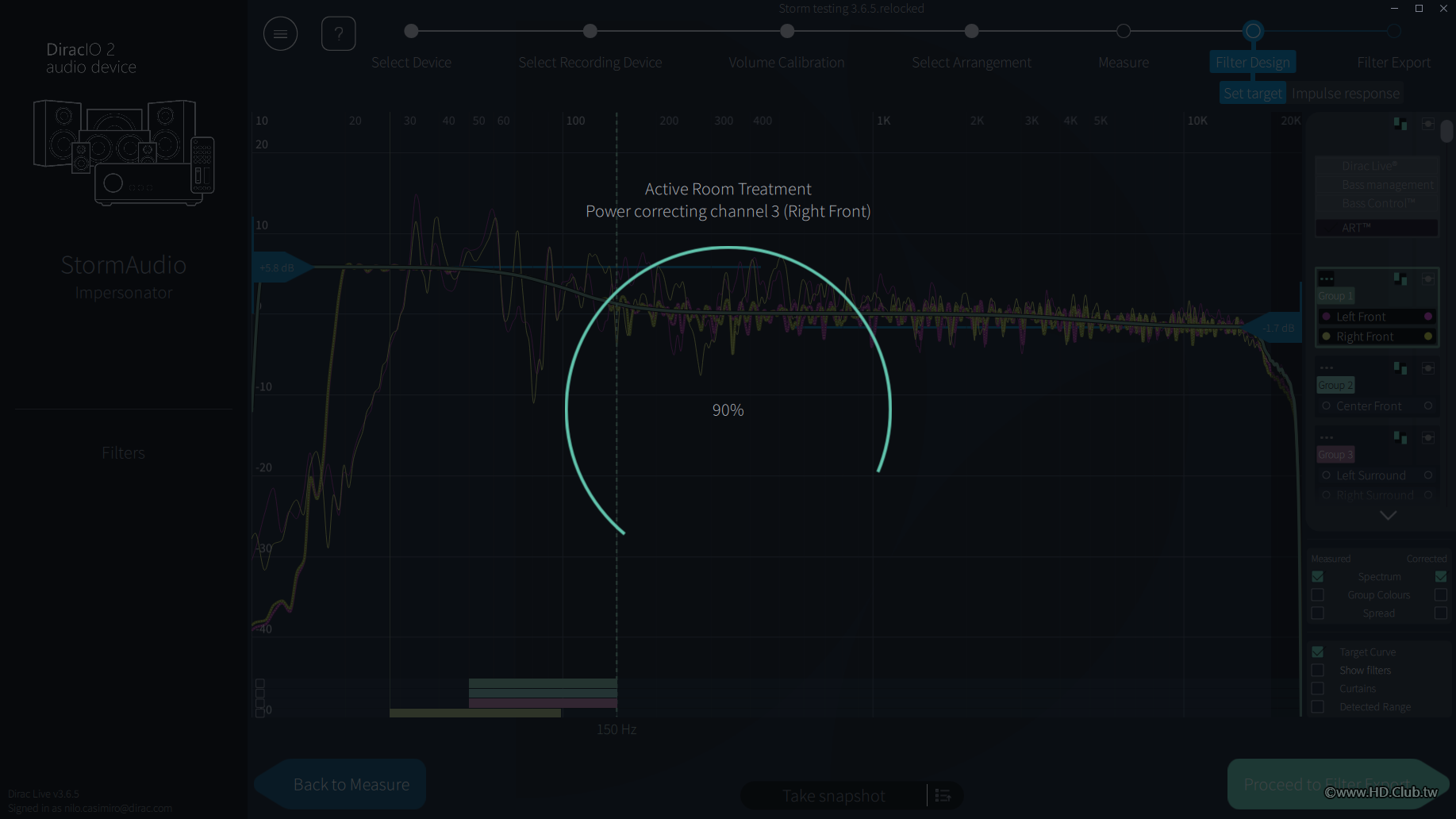

在進行這些編輯後,按下"計算"。計算更改需要一段時間。
FD ART Calculating.png

當濾波器計算完成後,按下"繼續導出濾波器"。
FD ART Calculated (1).png

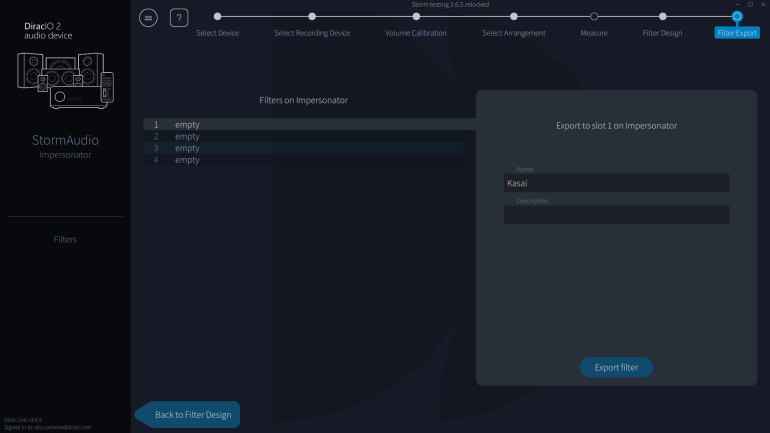

將濾波器導出到您的設備。
Filter Export.png

您的濾波器現已導出到您的設備。它還顯示在Dirac Live屏幕的左側。

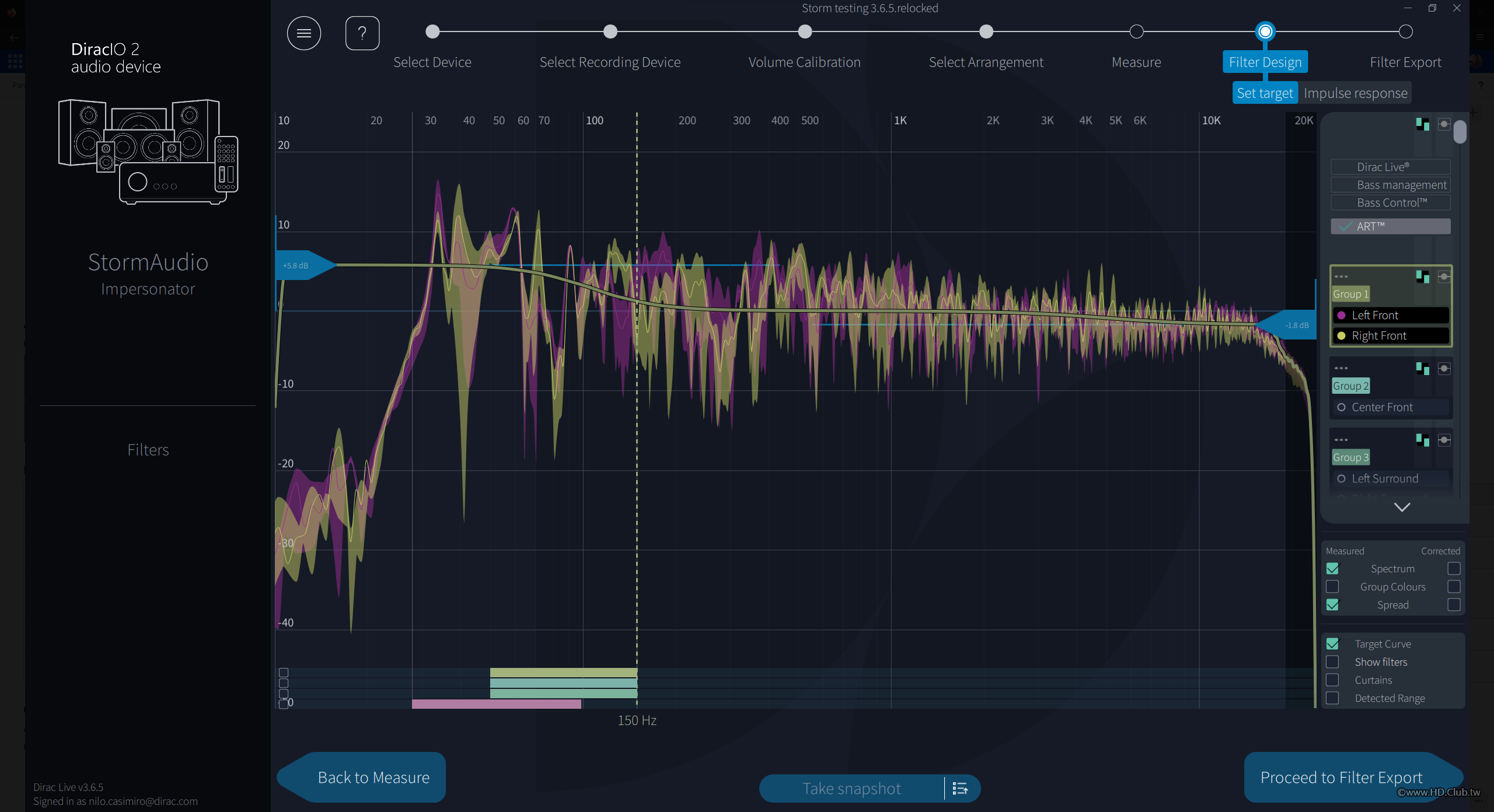

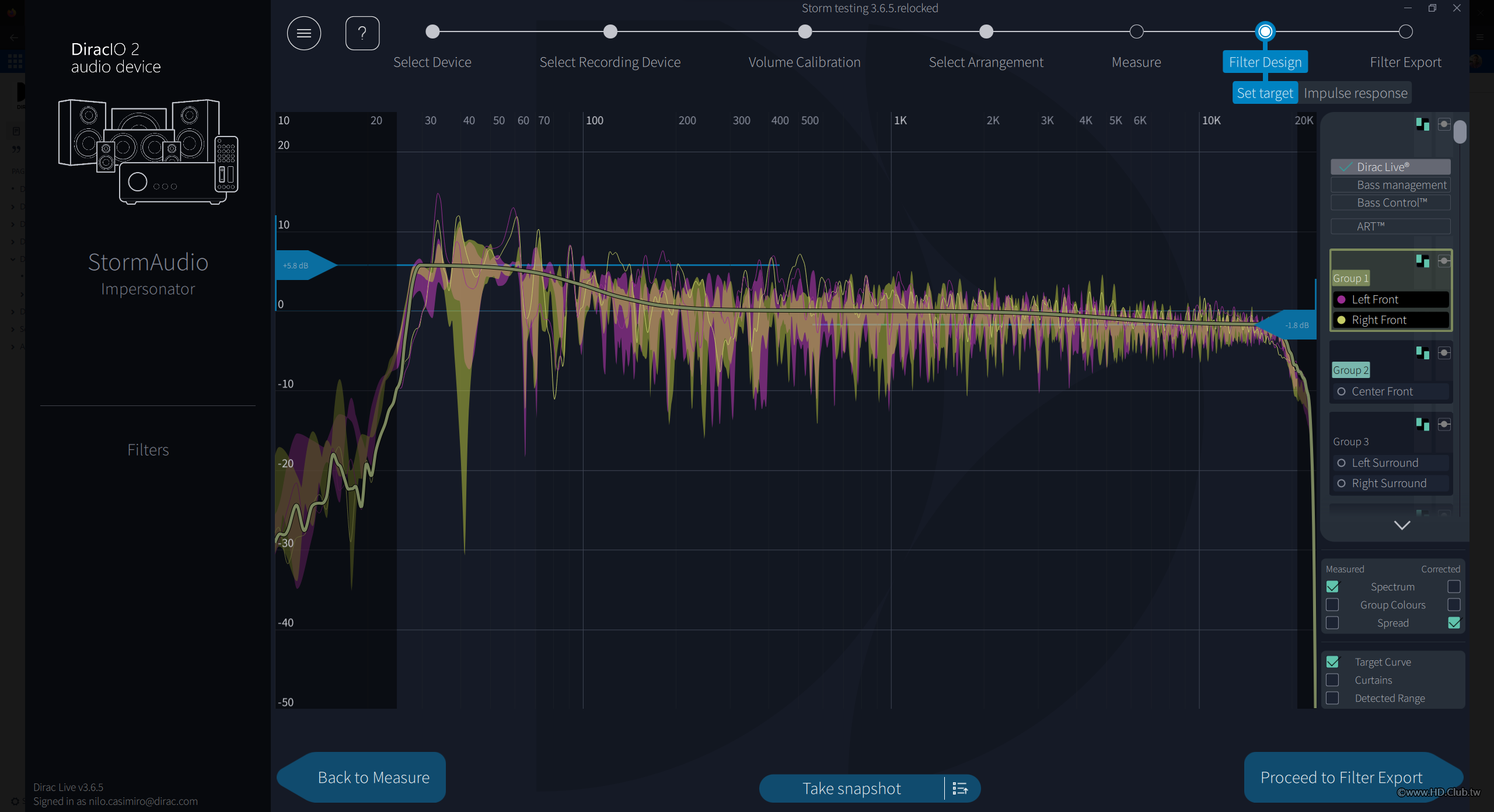

同時,將ART的改進效果可視化並與Dirac關閉(原始測量)、Dirac Live房間校正和Dirac Live低音控制進行比較可能是鼓舞人心的。在下面的示例中,通過Spread圖來顯示在不同麥克風位置上得到的響應如何變化。
關閉Dirac
FD DiracOFF spread.png
Dirac Live
FD DLRC spread.png
Bass Control(DLBC)
FD DLBC spread.png
ART
FD ART spread.png

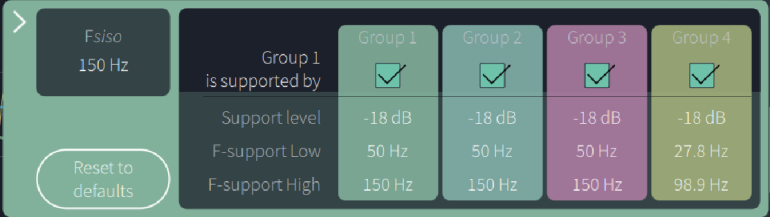

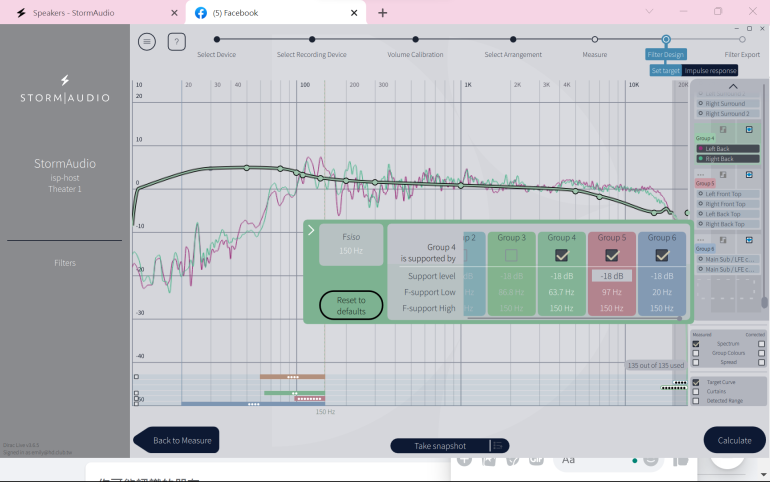

ART參數
每一個支持群組都有下列參數:
ART Advanced Parameters closeup.png

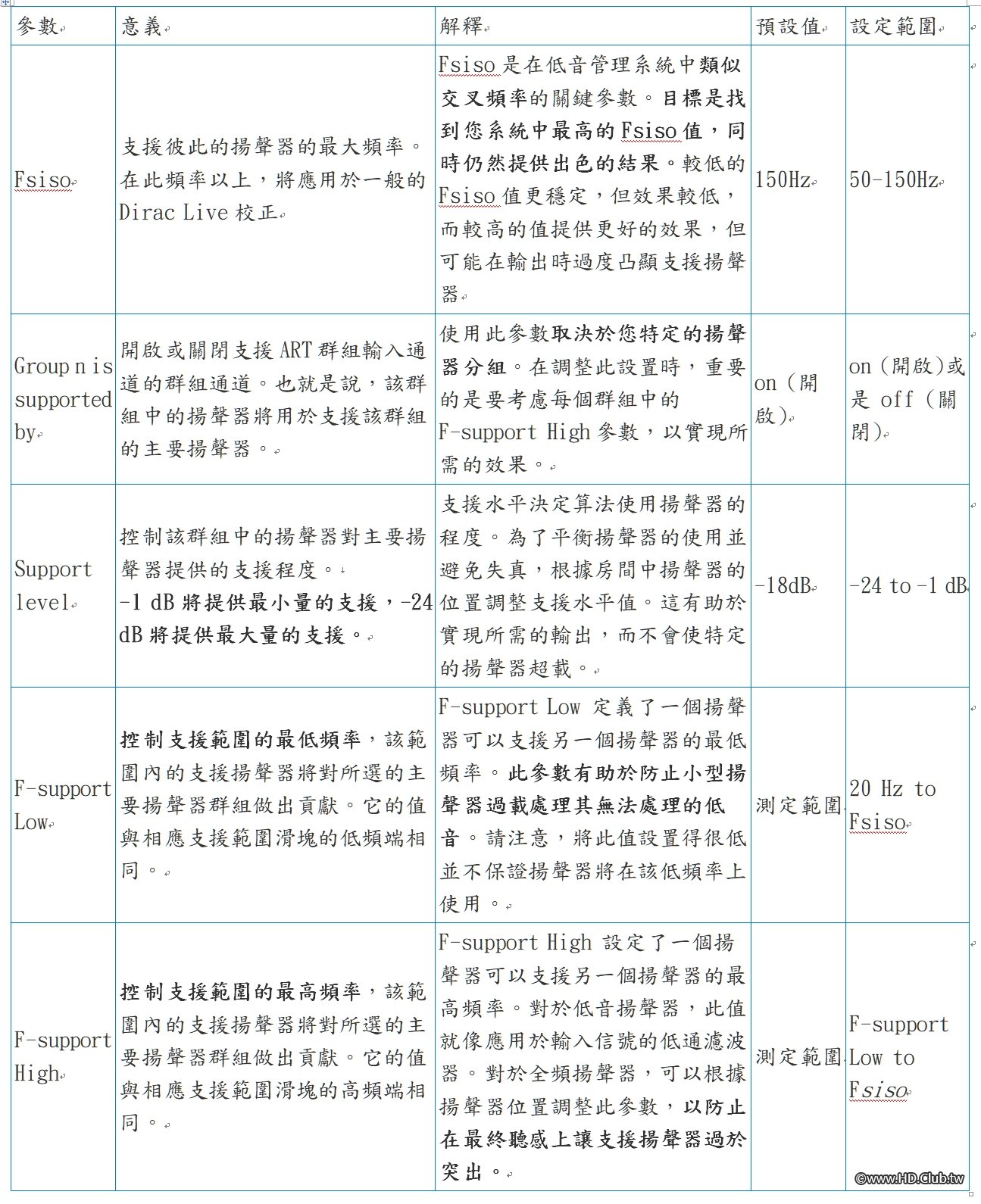

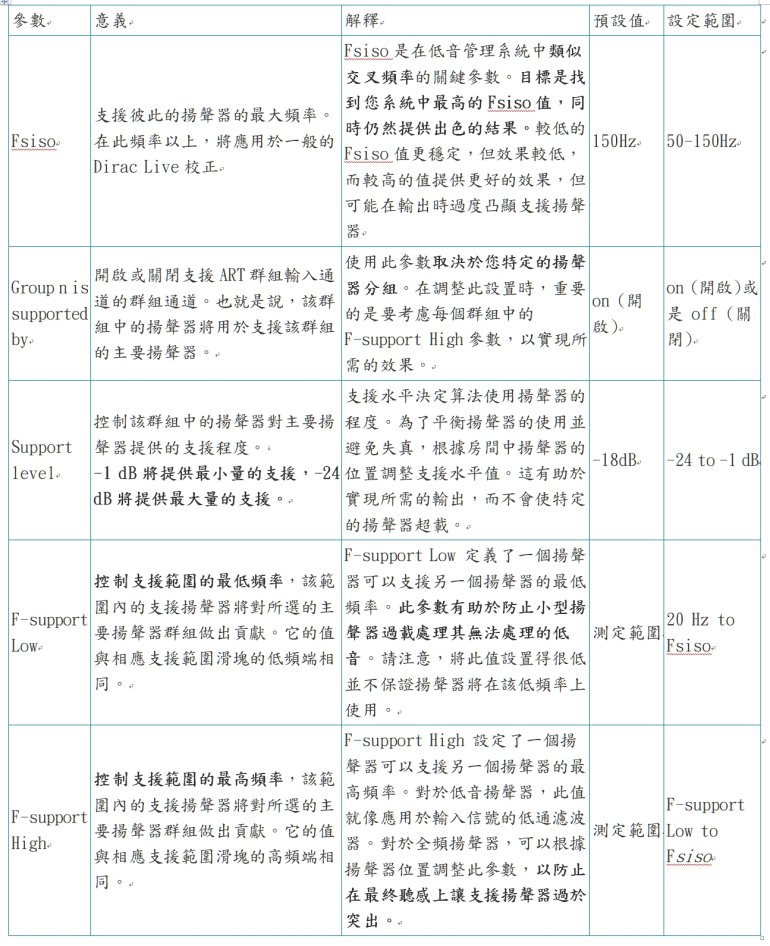

參數校正細節一覽

關於架構群組:
主動房間處理群組的設計目的是簡化對多個揚聲器進行參數設置。將具有相似參數的揚聲器組合在一起,以便更輕鬆地進行管理。例如,在一個2.2聲道系統中,您可以使用兩個或三個群組:

兩個群組:將左右揚聲器組合在一個群組中,如果您想以相同方式使用低音揚聲器,則將低音揚聲器放在第二個群組中。
三個群組:將左右揚聲器組合在一個群組中,如果您希望獨立控制低音揚聲器與前置揚聲器的交互作用,則將每個低音揚聲器放在單獨的群組中。

對於較大的系統,概念仍然相同。根據揚聲器的用途和位置進行群組劃分,考慮揚聲器位置對Fsiso和F-support High等設置的影響。選擇最適合您的系統和聆聽位置的群組。

聽感分享
ART確實是比DLBC更厲害的全新世代聲學處理系統!

1. 低頻的形體更大,但更結實而且形體更好!

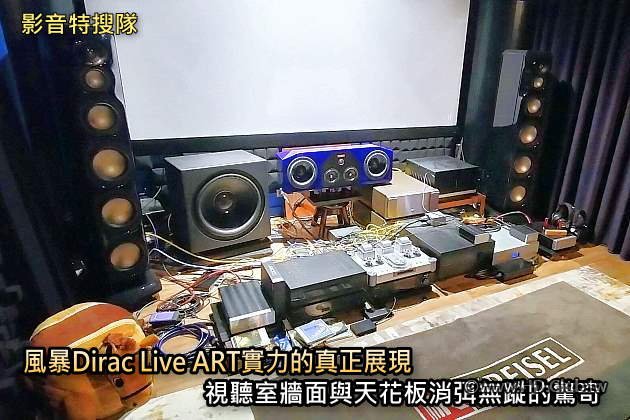

Eric Clapton 的吉他好聽極了!滑弦膩膩的聽感真是迷人!緊實彈繃繃的貝斯真超讚!我給風暴出了難題,兩支超低音都在座位左邊靠牆緊鄰沙發,相較於DLBC,ART能讓低頻凝聚更佳,而且與前場整合更成功。

2. 由於駐波的消除,不只低頻,中高頻的細節更多,形體更明確而且物件移動軌跡更加明確。
再給風暴難題,現場的中置是上下兩支整合。DLBC還會感覺夜鶯歌聲分上下,但是ART聲音就是置中,相信是因為上下中置駐波被處理掉的緣故,使得整合更佳成功。而且夜鶯的歌聲明顯ART甜味和潤感更勝DLBC,呼吸和運氣的細節更加聽如眼見。


注意事項
1. ART在任何參數下會在20hz陡降,顯然只處理人耳可聽見的部分。這點想要聽低頻聽到毛骨悚然的朋友可能要斟酌,但是就目前的聆聽體驗而言,ART創造出來的低頻感受絕對可以說是讓人「耳目一新」!

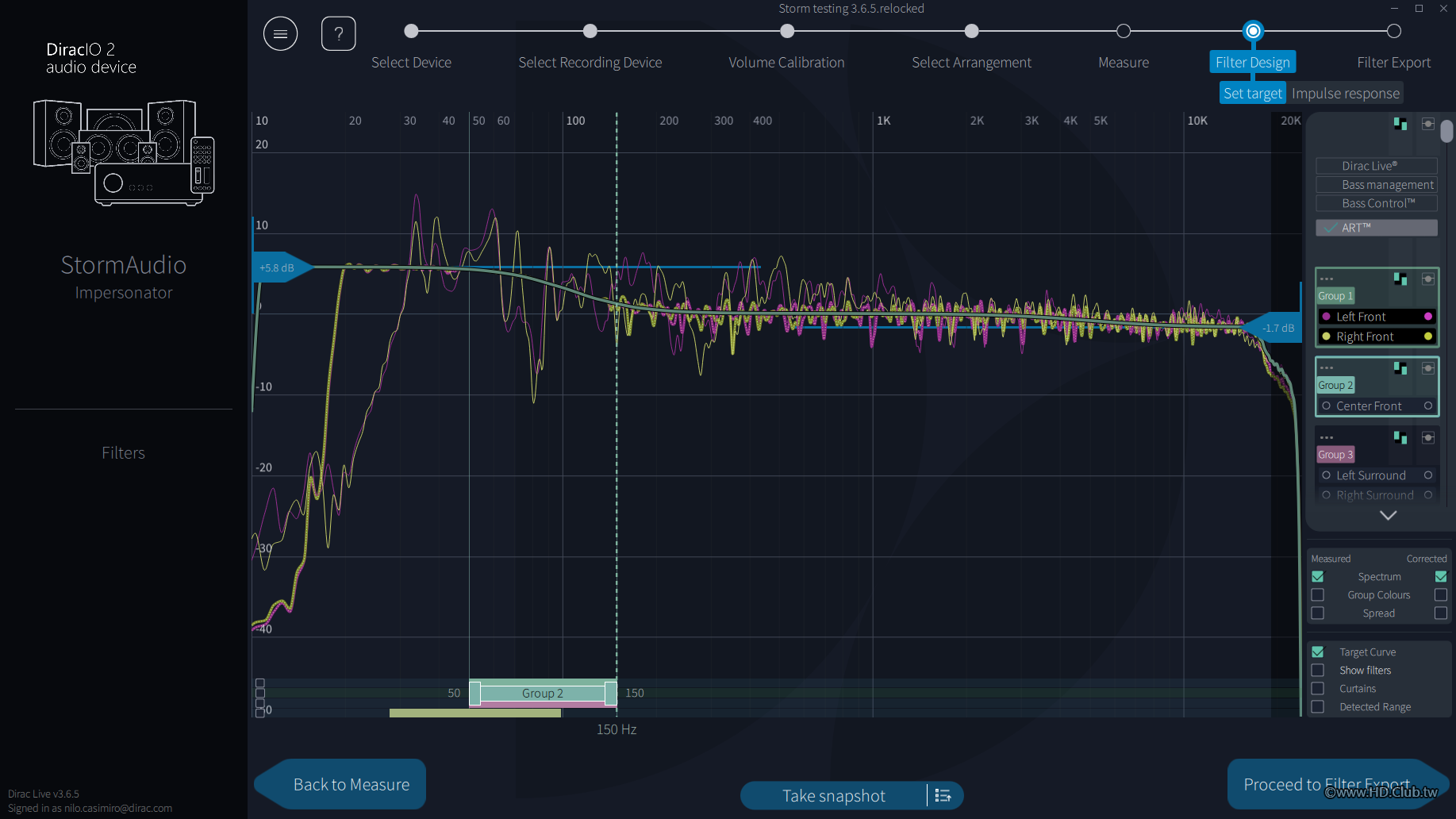

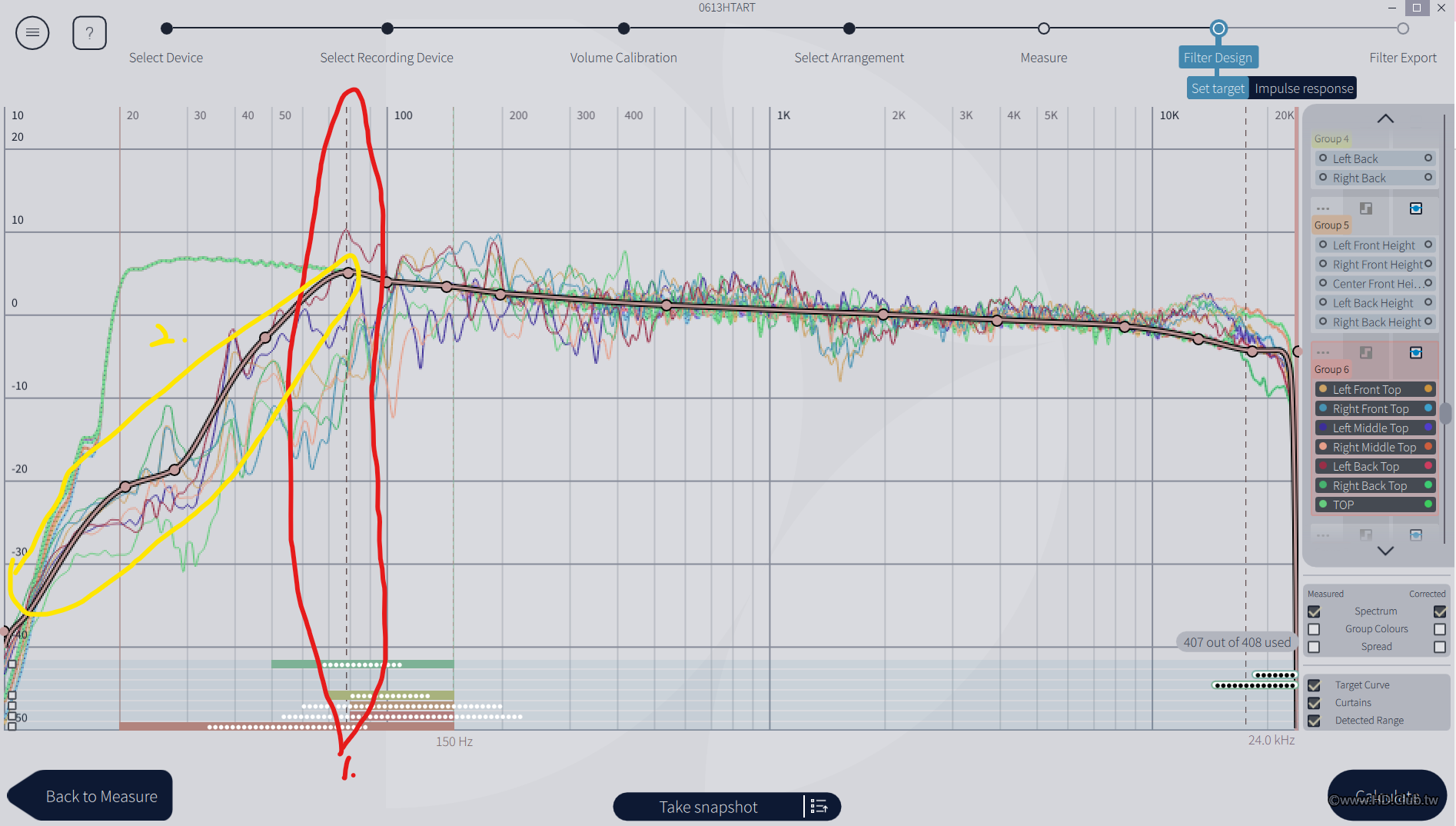

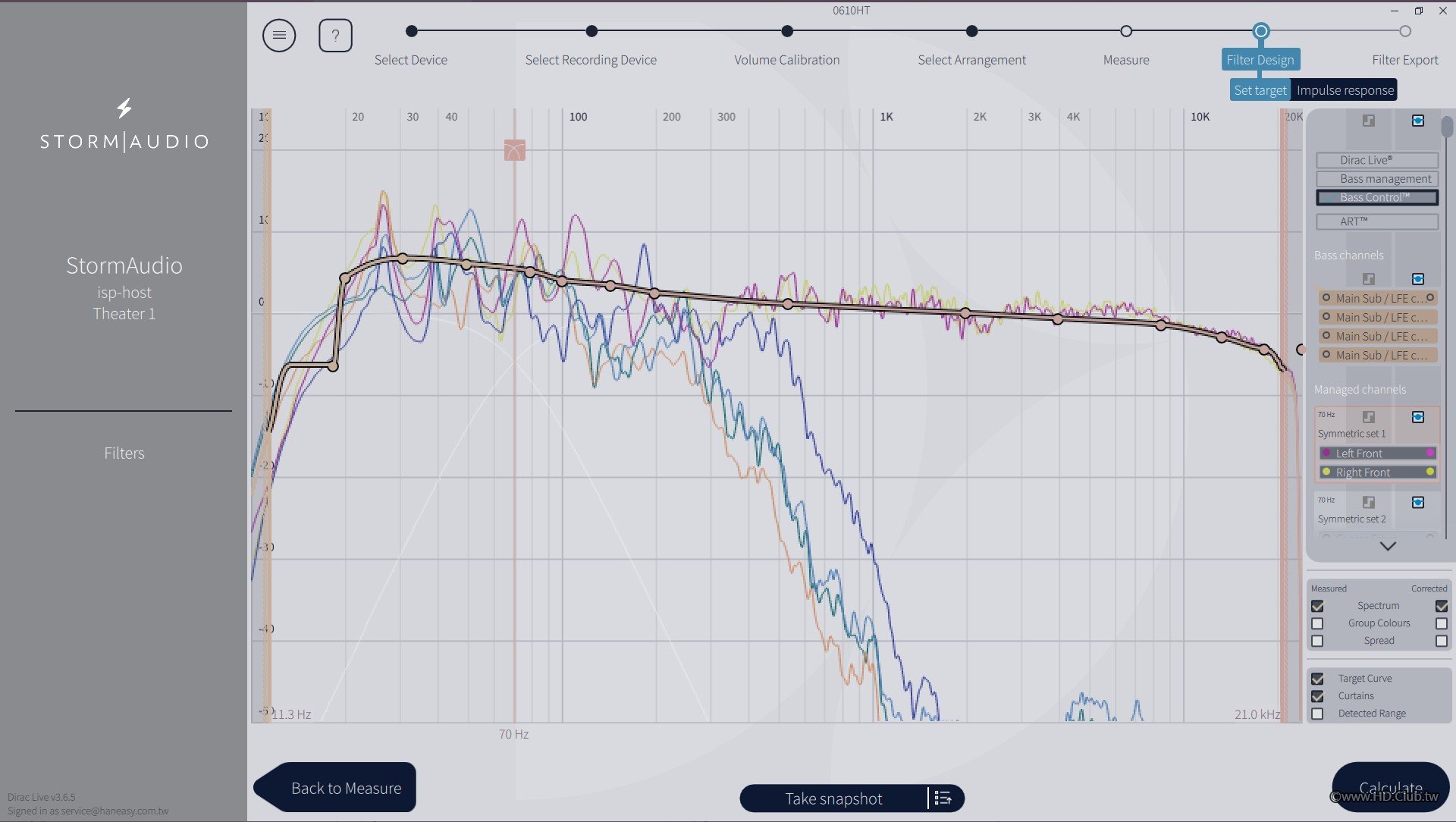

2. 一定要對於自己的揚聲器可發聲頻段非常理解,ART的自動偵測基本上完全不行,會給出比揚聲器實際能發出頻段更低的設定。我想是因為量測麥克風會聽到房間增益的低頻段,所以判定不準確,建議一定要手動調整確認「支援的頻段」不能超過揚聲器發聲頻段。否則揚聲器會有損毀之虞。而且務必要注意ART的detected發聲頻段(途中會以虛線表示,如圖中線1.)是否遠低於揚聲器實際可發聲頻段(原因通常也是因為房間增益而誤判),譬如說有案例是揚聲器實際可發聲到55Hz但ART卻偵測決定20hz,由於ART後玩家除超低音群組外不能再調整分頻點,若是按照預設值處理,肯定是一場災難。
針對這個狀況,目前有兩個解決方式:
  • 最治本的方式是在量測前就透過在各聲道導入EQ來執行揚聲器分頻:

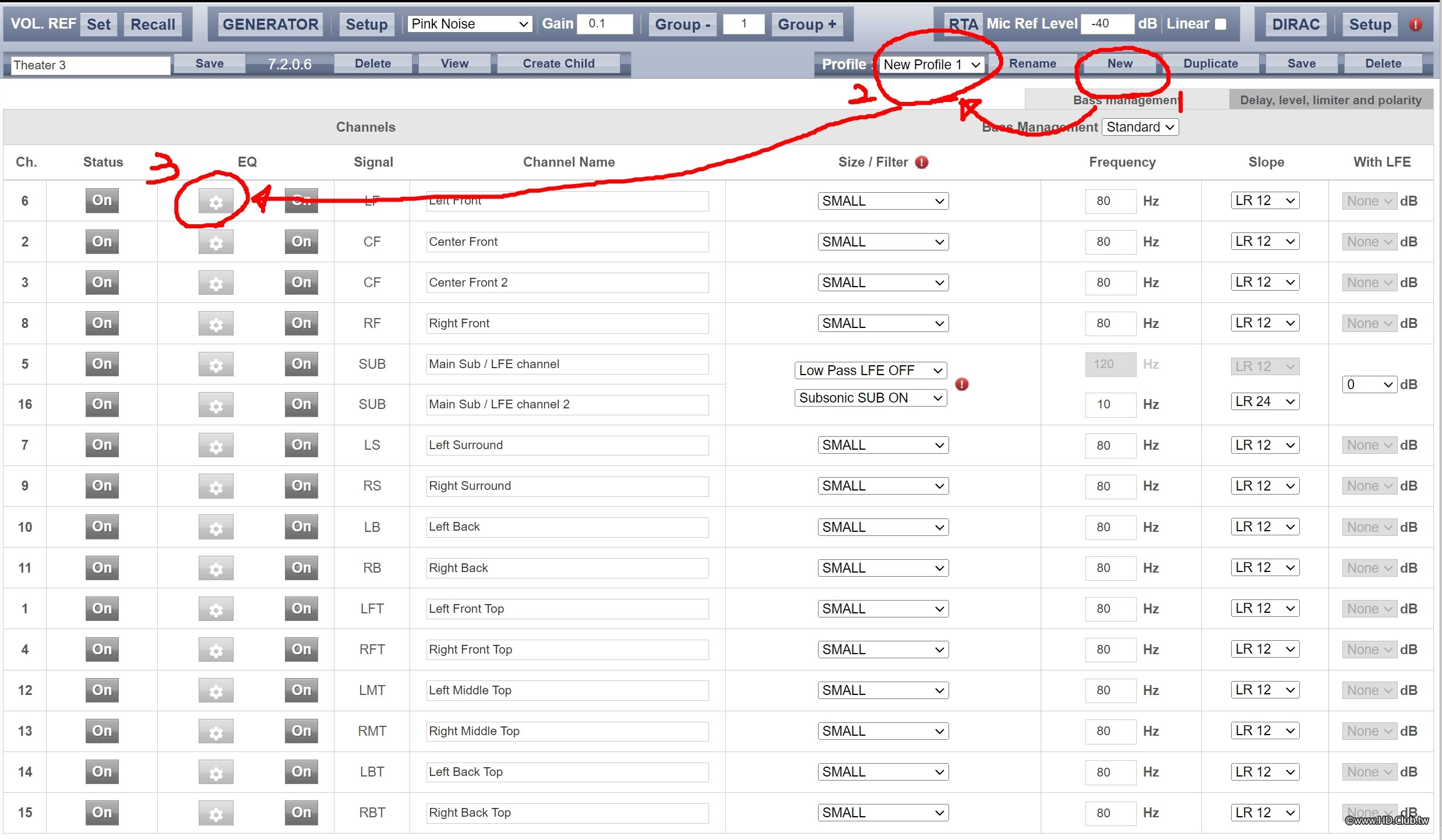

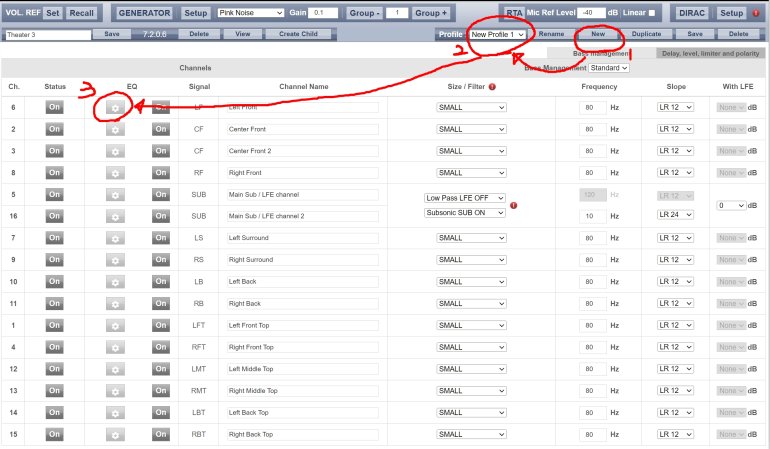

i. 首先在Speakers頁面以"New"(1)創建一個新的Profile(2),然後點選"EQ"(3)。

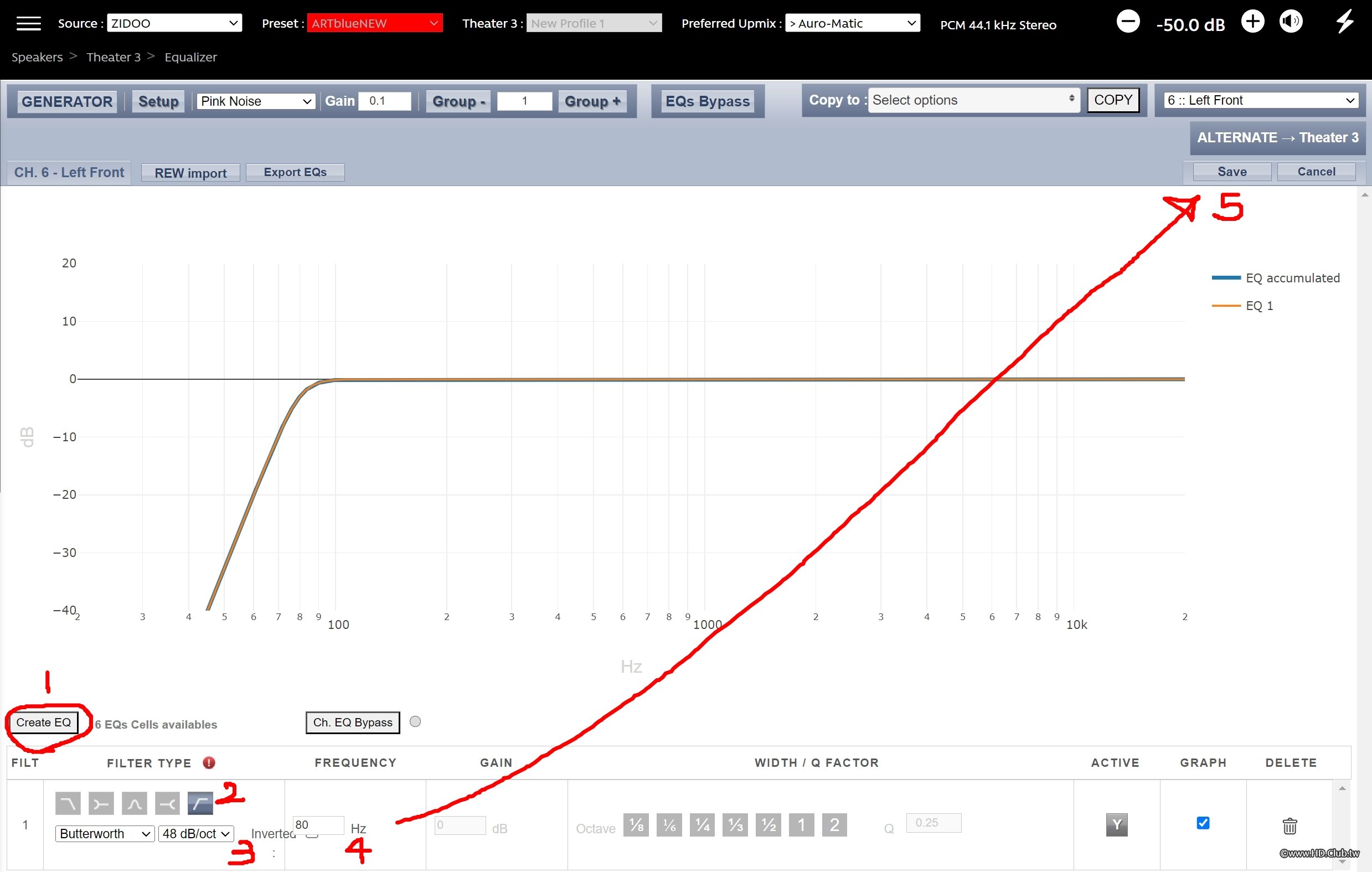

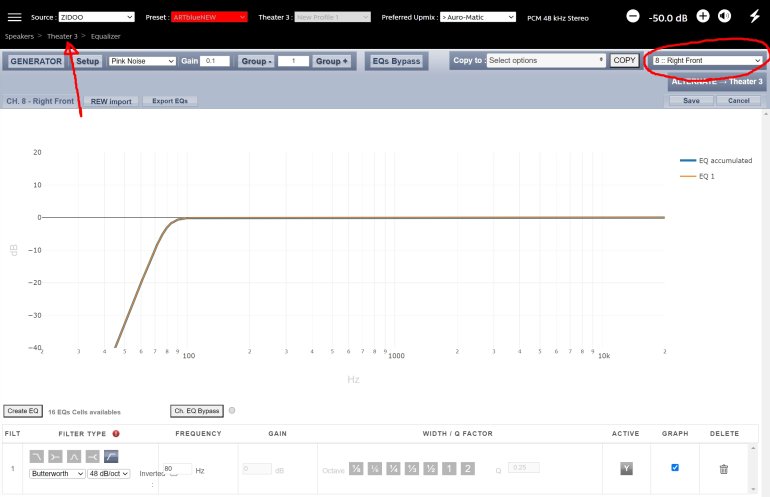

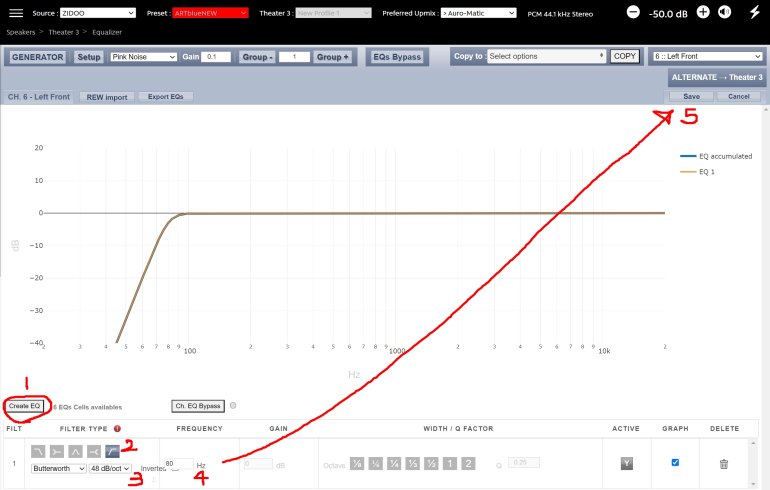

ii. 接下來按下"Create EQ"(1)來開始創建該聲道EQ,因為大部分的問題是揚聲器低頻不夠低所以需要執行"低切"(2),所以這裡設置重點是首先決定低頻滾降起始頻段(3),以Ken Kreisel書架揚聲器而言,70Hz或80Hz是很安全的數字,然後按下"SAVE"(5)將EQ設定儲存寫入該聲道。

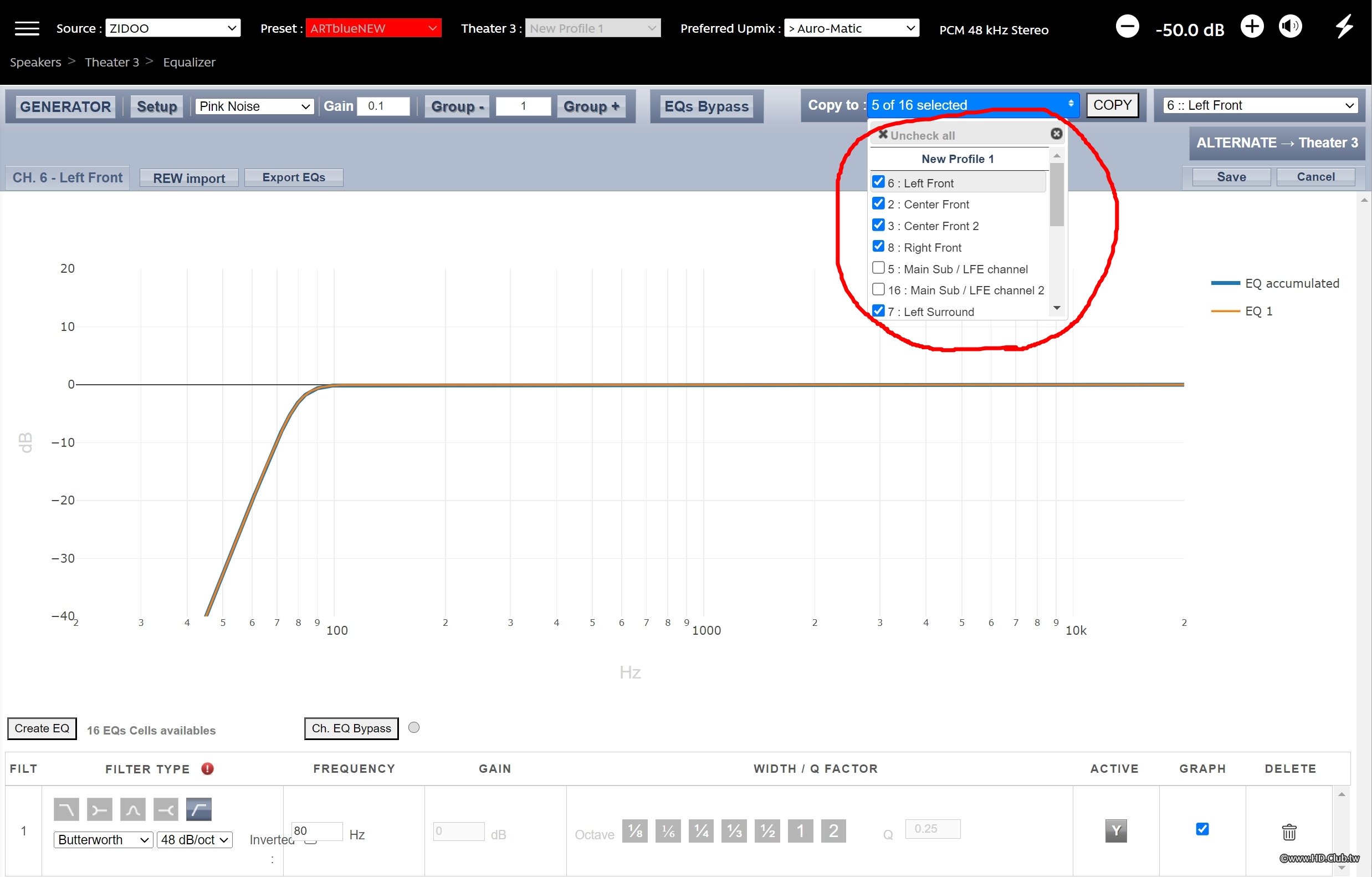

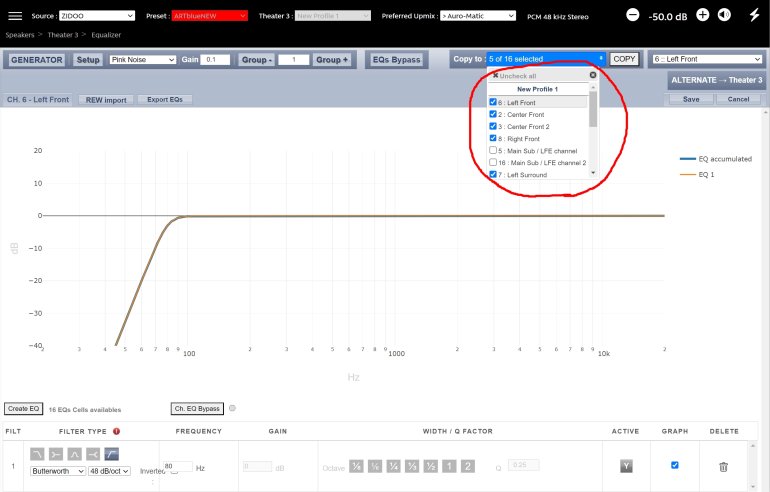

iii. 如果各位像我一樣在系統中有許多相同規格的揚聲器,我們就可以直接拷貝EQ曲線到各聲道,無須一個聲道一個聲道執行。

iiii. 完成後可以利用右上的選單檢視結果,然後在左上角選擇"Speakers"回到揚聲器選單並開始量測。

  • 或是以直接參考量測結果以「削峰不填谷」的邏輯手動繪製該群揚聲器發聲曲線(如圖中線2.)。

我自己兩者都有執行過,個人認為各有好處。大家不妨自己嘗試比較一下。

3. 各喇叭群組的「支持群」要慎選,特別是像Core16這樣只有138個計算點數可用(MK2/3有408個計算點數)的狀況,「支持群」要選擇鄰近而且發聲頻段更加寬廣的揚聲器群提供支持

好聽更好玩!值得好好地玩!越玩越好聽!大家一起來玩ART!
相信對於高階的劇院玩家而言,面對自己系統,常常最大的疑問是:「我是否已經發揮了器材的真正實力?」然後,以往的系統操作邏輯是分頻點成為宣判了揚聲器效能和功能的極限,超低音也大多是多超低音彼此幫補共同完成一個更平整的曲線。但是ART帶來了嶄新的思維,不僅壓榨出器材每一分的實力,更考驗玩家的腦筋。看著ART點數分配,好像在玩經營遊戲,決定把資源投注在哪裡最有效?超低音跟誰組團會最好聽?ART這次開啟了系統組成的無限想像空間,譬如說,許多擁有落地揚聲器卻仍然將分頻點切在70/80hz的燒友們,難免有些遺憾。但透過ART,揚聲器在分頻點以下的發聲能力仍然被啟用以消弭駐波,物盡其用,豈不妙哉?接下來,玩家除了好好聽,更能好好玩,好好動動腦!期待大家一起分享自己的ART調整心得!





 樓主| 發表於 2023-6-14 12:10:19 | 顯示全部樓層
很快就會有實測聆聽心得囉!
回覆 支持 1 反對 0

使用道具 舉報


發表於 2023-6-14 12:35:36 | 顯示全部樓層
讚讚讚,感覺完全是另一個世代的科技了
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-6-14 12:39:54 | 顯示全部樓層
soujirou 發表於 2023-6-14 12:35 PM
讚讚讚,感覺完全是另一個世代的科技了

全新概念!主動式抑噪和低頻駐波管理絕對是家用劇院處理器史上第一遭!
回覆 支持 反對

使用道具 舉報


發表於 2023-6-17 12:56:15 | 顯示全部樓層
很專業的分享  一般很難去調整與設定
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-6-18 22:21:53 來自手機 | 顯示全部樓層
love512rx 發表於 2023-6-17 12:56 PM
很專業的分享  一般很難去調整與設定

感謝支持!真的很抵玩!ART的效果真的會讓人大吃一驚喔!
回覆 支持 反對

使用道具 舉報


發表於 2023-6-19 09:18:22 | 顯示全部樓層
daniel0810 發表於 2023-6-18 10:21 PM
感謝支持!真的很抵玩!ART的效果真的會讓人大吃一驚喔!

仁兄,你好,我是来自大陆的一位烧友,我现在用的是stormaudio isp core 16,现在的固件是4.3r0,用ART必须得是4.5,现在固件没有,能否给提供下。。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-6-21 20:23:33 | 顯示全部樓層
bssjljs 發表於 2023-6-19 09:18 AM
仁兄,你好,我是来自大陆的一位烧友,我现在用的是stormaudio isp core 16,现在的固件是4.3r0,用ART必 ...

您好,這真得找您的經銷商索取喔
回覆 支持 反對

使用道具 舉報


發表於 2023-6-21 22:31:49 | 顯示全部樓層
daniel0810 發表於 2023-6-21 08:23 PM
您好,這真得找您的經銷商索取喔

他们那边现在没有,有的话,还得把机子给邮寄过去升级
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-6-27 00:23:33 來自手機 | 顯示全部樓層
嗯嗯,因為保固服務的關係,您再等等,相信很快會有解法
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-7-4 11:07:03 | 顯示全部樓層
本文最後由 daniel0810 於 2023-7-4 11:09 AM 編輯
daniel0810 發表於 2023-6-14 12:10 PM
很快就會有實測聆聽心得囉!

Hi-AV廖主編的精采評測文來囉!
https://www.hi-av.net/modules/article/view.article.php?947

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-9-11 23:37:53 來自手機 | 顯示全部樓層
love512rx 發表於 2023-6-17 12:56 PM
很專業的分享  一般很難去調整與設定

難是不會的,參數多是為了讓調整能全面。ART的「主動降噪」在家用環繞處理器前所未見,所以在調整的參數和邏輯上和之前機器確實不一樣。

習慣之後就發覺ART真的很好玩!
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2023-9-14 15:43:54 | 顯示全部樓層
本文最後由 daniel0810 於 2023-9-14 04:01 PM 編輯

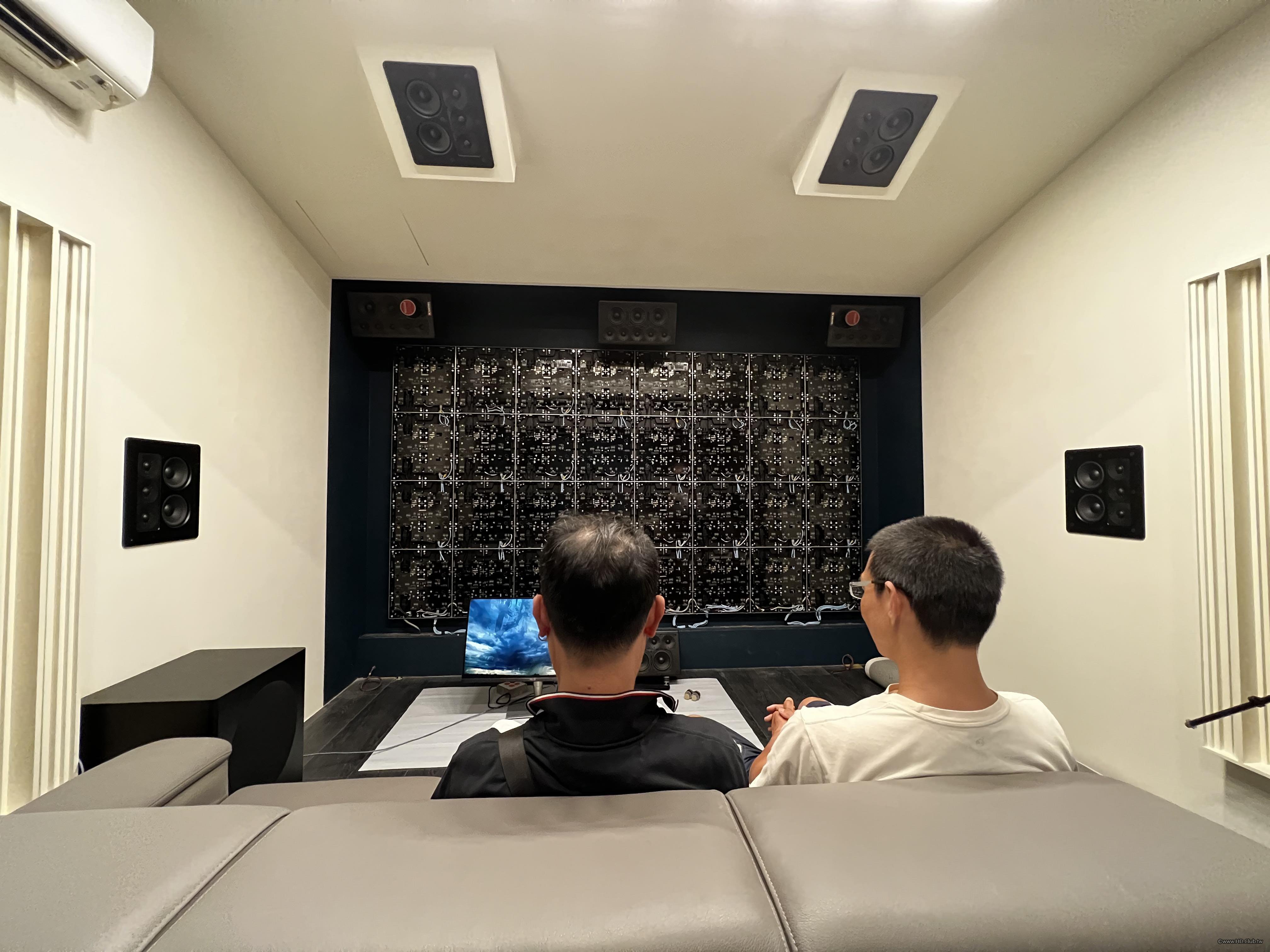

弟分享至瑞典參訪DIRAC總部之Vlog


影片重點:
1. 瑞典烏普薩拉市DIRAC總部參訪
2. 烏普薩拉主教堂參觀及管風琴演奏實錄
3. DIRAC LIVE ART原廠實用進階設置建議(ART玩家若等不及可以直接從8:05開始看 LoL)

特別鳴謝Storm Audio風暴亞洲區總監Tracy及精研國際呂文元導演大力協助讓本次參訪成真~
