a9155040的家庭劇院

[複製連結]

發表於 2010-5-30 10:04:05 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本文章最後由 a9155040 於 2010-5-30 11:42 編輯

最近買了投影機,所以與大家分享我的家庭劇院.
我的設備
投影機:美規Epson TW4500
投影布幕:Grandview 106"
播放機:Cineclub X1
前級:美規Yamaha RX-V765
後級:自己diy的D類三聲道後級
前置喇叭:自己diy的
中置:自己diy的
環繞:Focal SR800V雙向發聲喇叭
超低音:3a 12"吋超低音
線材:主要是惡堡

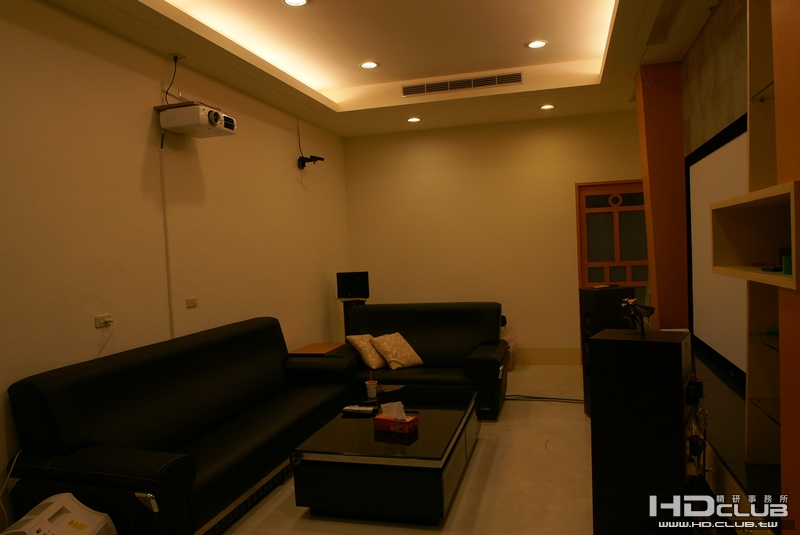

首先我家的全照,劇院組我放在我家客廳.

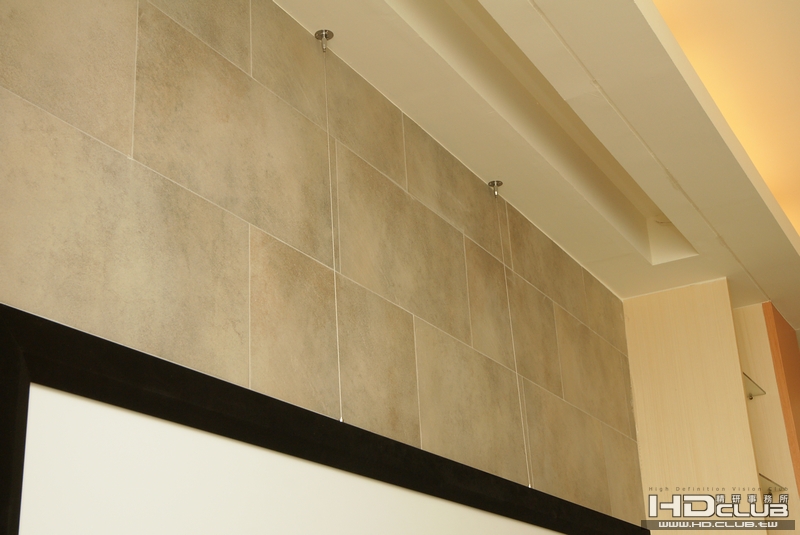

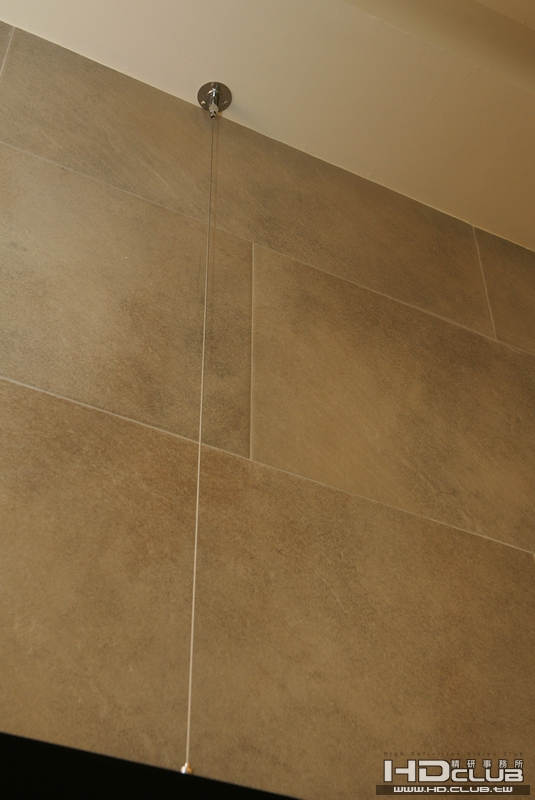

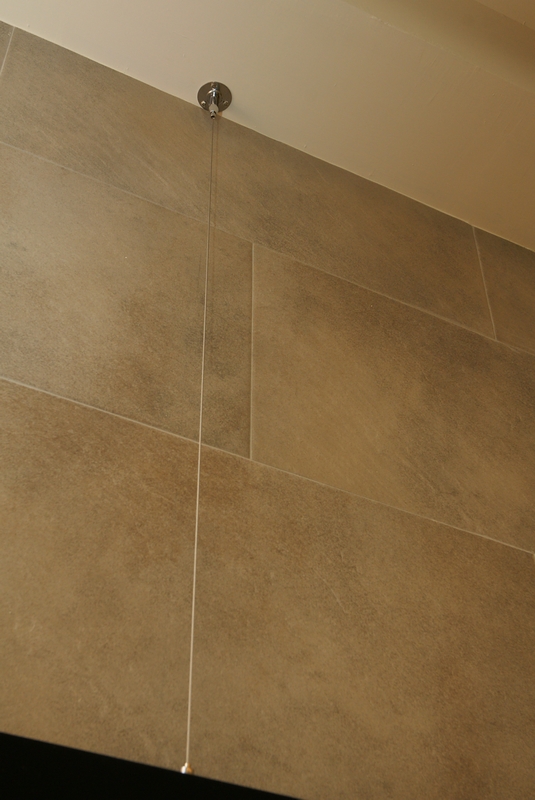

我家布幕是用吊畫的鉤子吊的,把它釘在天花板,還算蠻耐重的.拍賣打”吊圖”就收尋的到

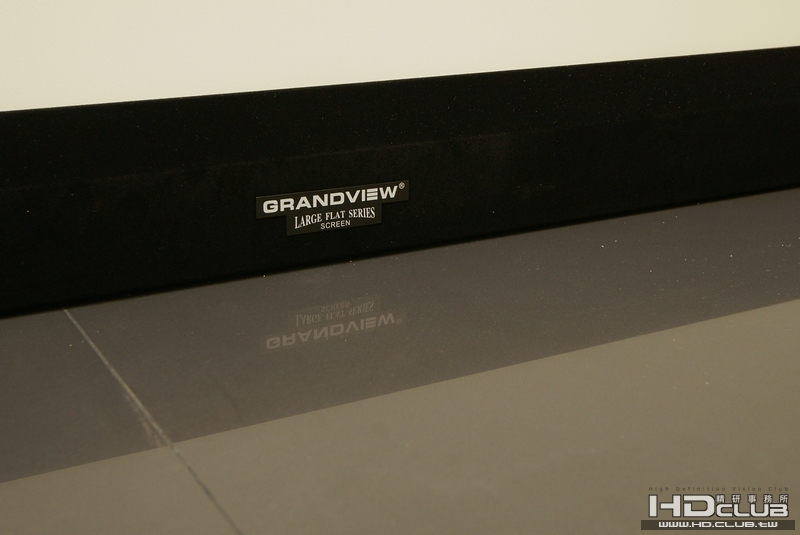

真平幕幕,這塊幕真的很棒.我有幾次不小心用到尖銳物品去刺到布幕,導致布幕留下凹陷的痕跡,沒有破,過沒幾天布幕竟然恢復原來的平整.

投影機



電源線插在天花板預留的的插座上

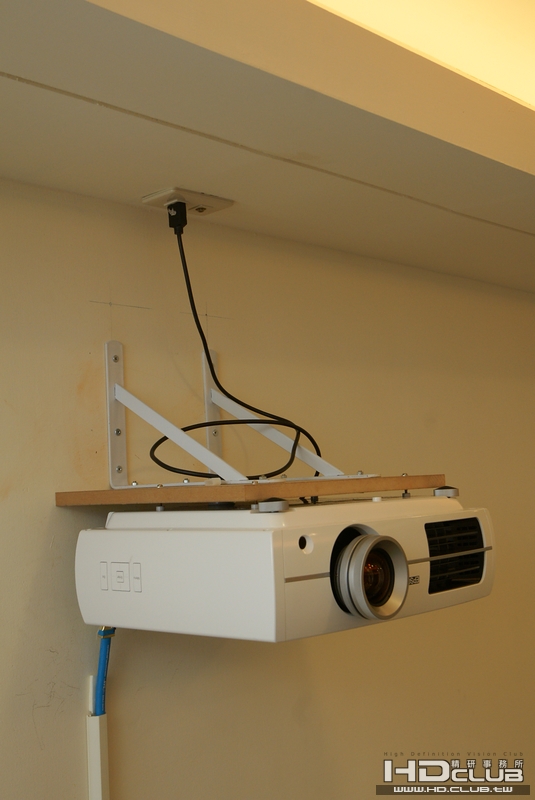

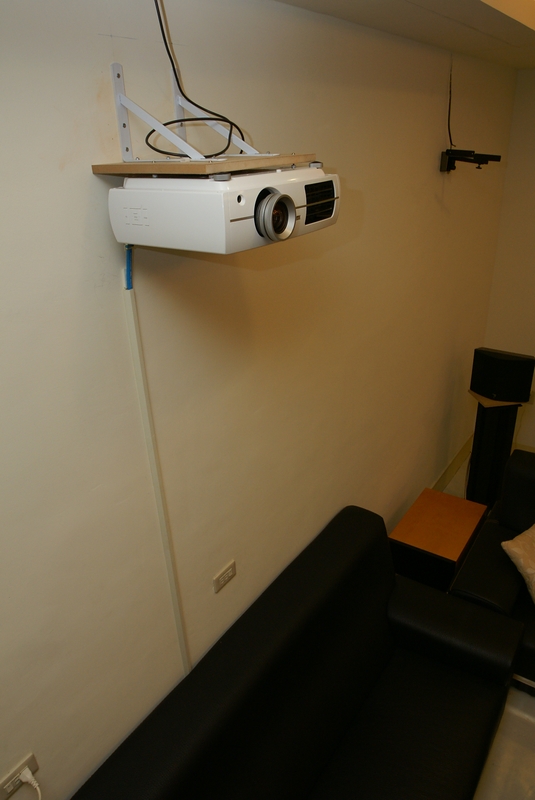

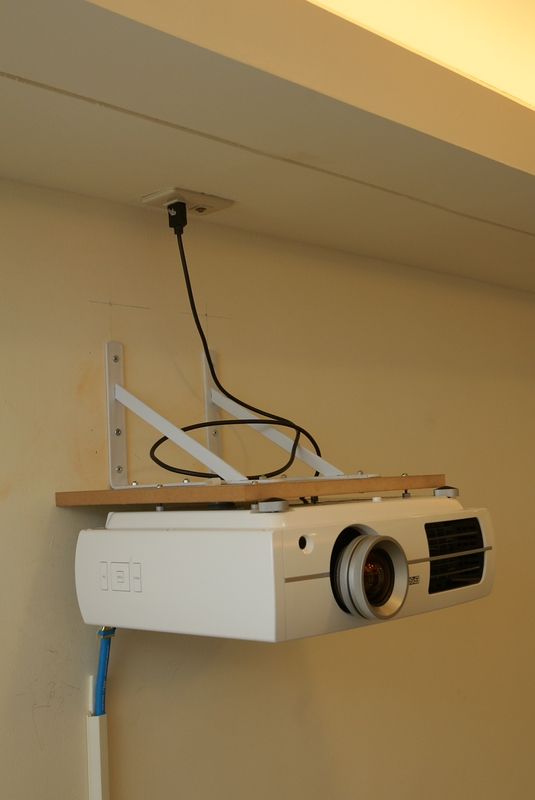

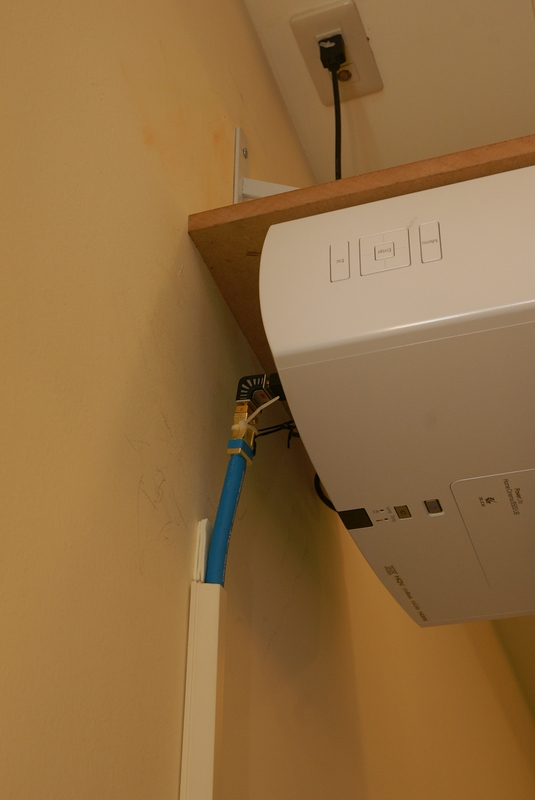

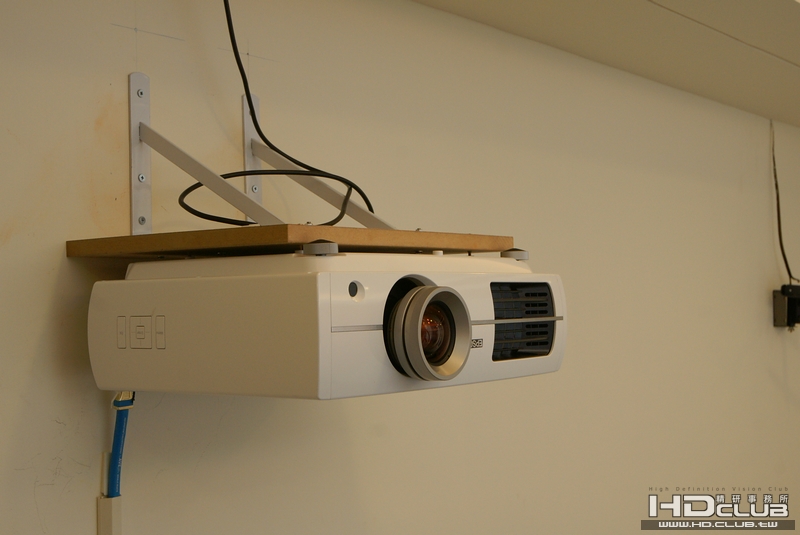

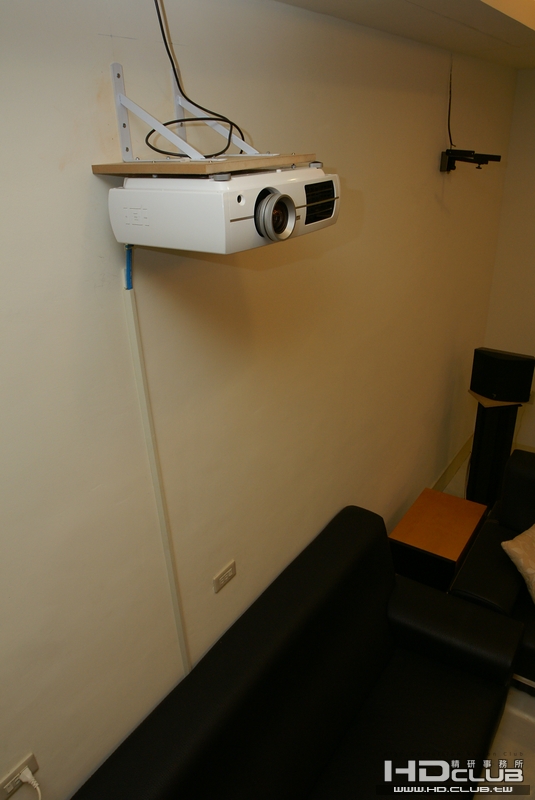

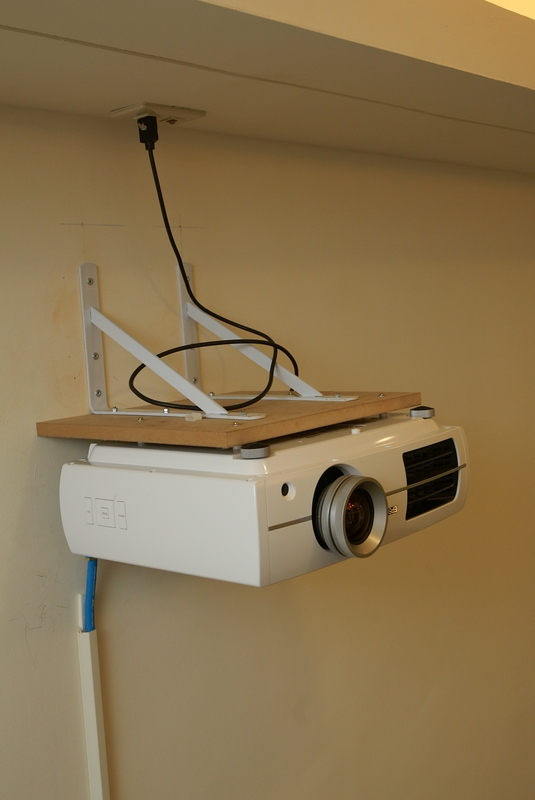

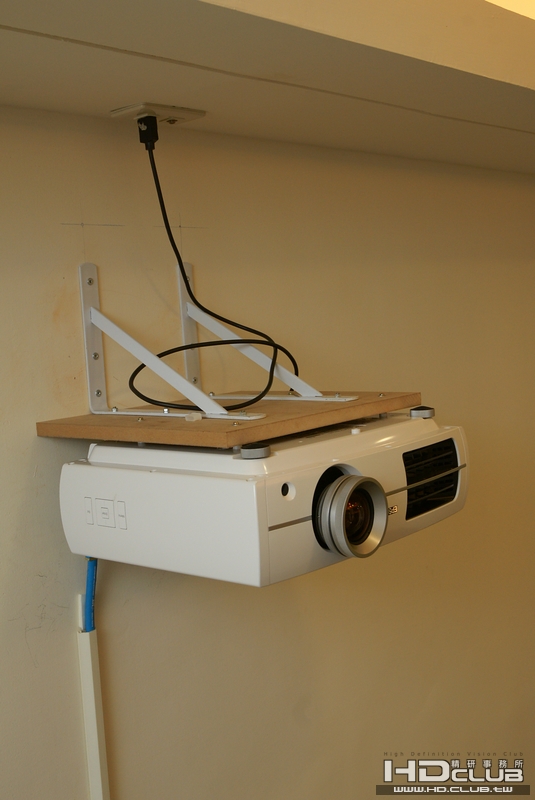

投影機為了取的最大投影距離,所以我跟我弟一起做的吊掛架,材料一塊MDF版以及兩個L型支架,這兩個L型支架可以耐重200公斤,對於tw4500的7公斤綽綽有餘(要是看影片看到一半,投影機掉下來,砸到頭,就好笑了),這個支架在特力屋可以買到.

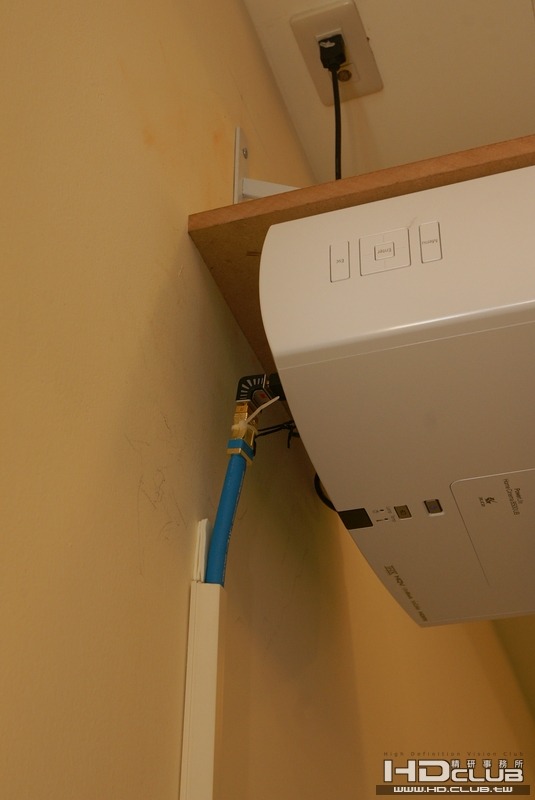

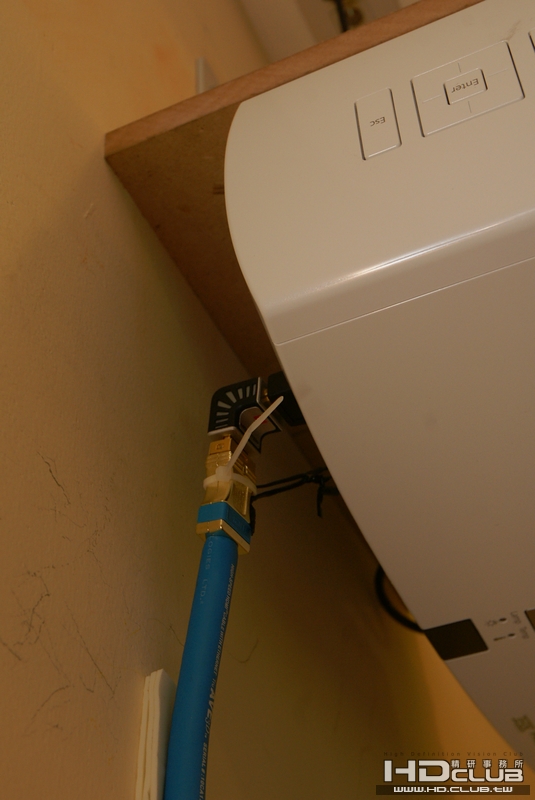

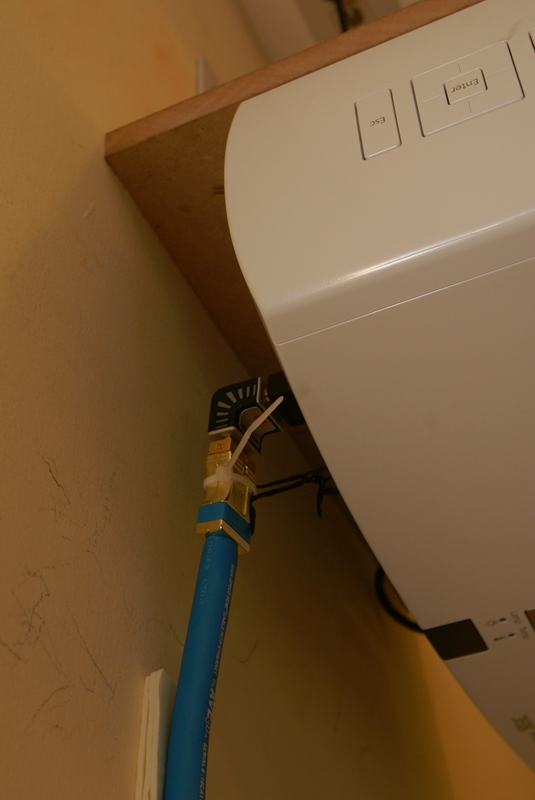

由於HDMI線不能折,對於要取得最大投影距離,這會有困難.所以接投影機的HDMI,我使用90度轉接頭(Monster的),使得HDMI不用折就可以插入.這樣投影機離牆面5公分就可以了



HDMI線使用kingcable 10米1.4版的線,為了求美觀去買個線槽來掩蓋

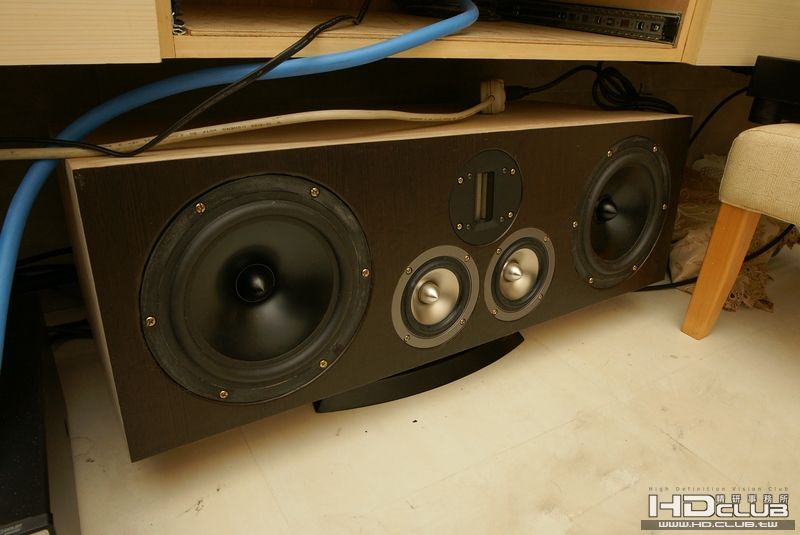

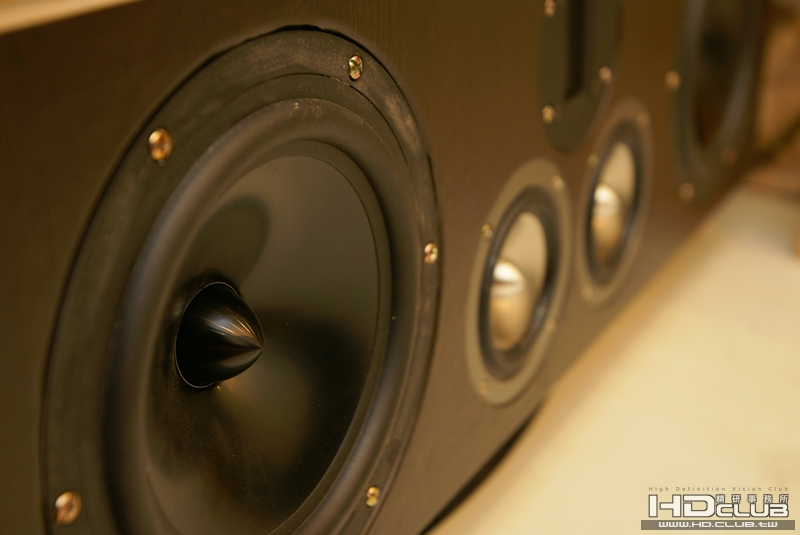

中置喇叭,3音路喇叭,封閉型喇叭,體積跟重量快要跟版上Toshiko大的utopia不相上下.

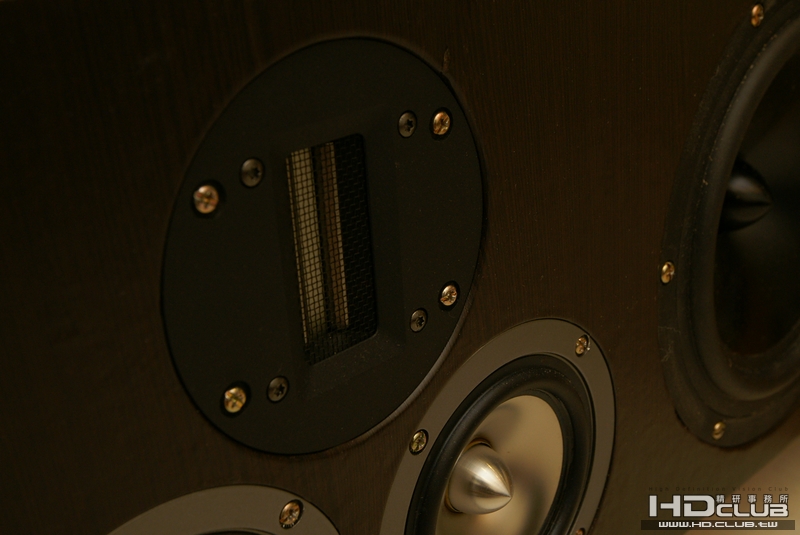

中置的高音是跟前些日子在MyAV 上很紅的XTZ喇叭一樣的高音,高音可以延伸到40k

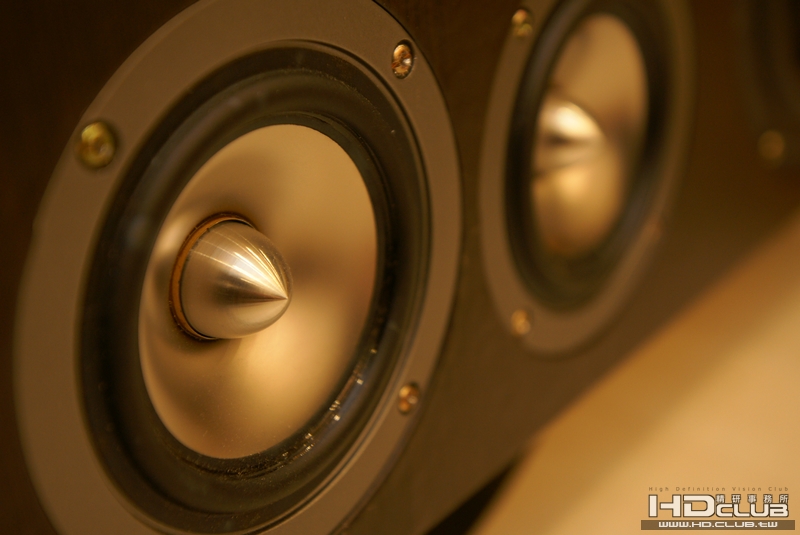

中置的中音跟8”低音,使用了兩顆TB的中音,這兩顆中音有很高的評價.有人說這兩顆中音的發聲,感受不到喇叭的位置.

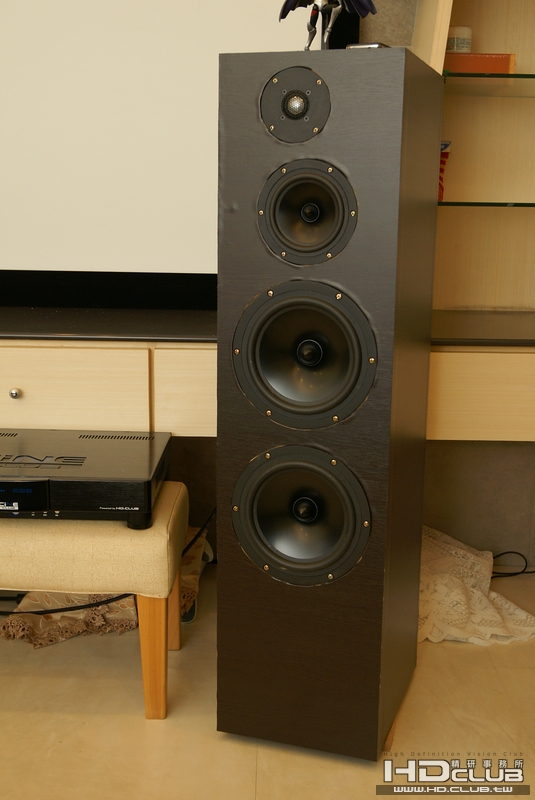

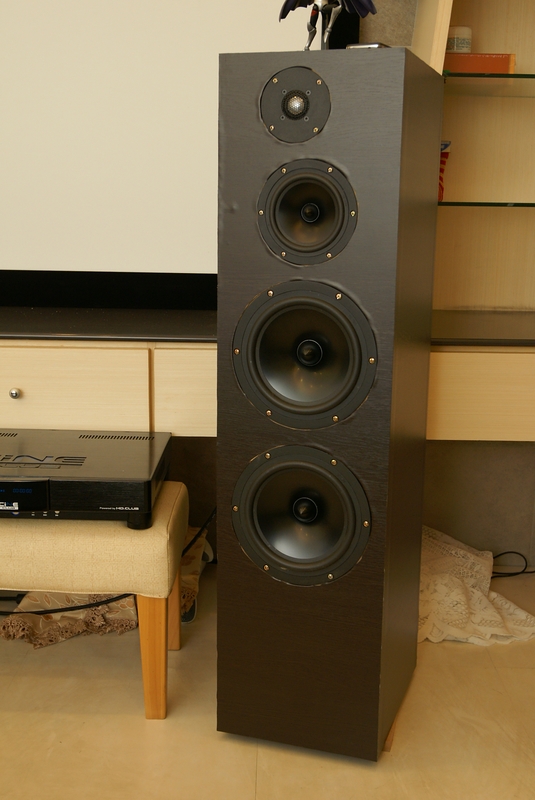

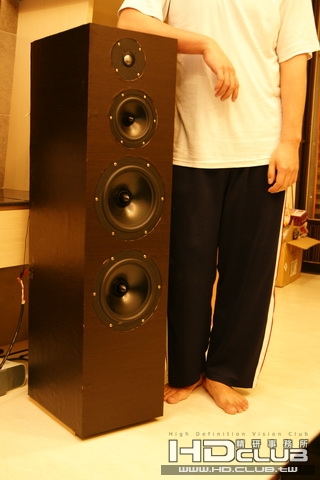

前置喇叭,三因路喇叭,封閉型喇叭,高音是採用Hi-end大廠SEAS的高音,由於我沒聽過兩聲道.這組組好時,發現兩喇叭中間我可以感受到中間竟然有聲音,定位相當精確.聲音也相當中性,沒有加料,聽久了不會累.

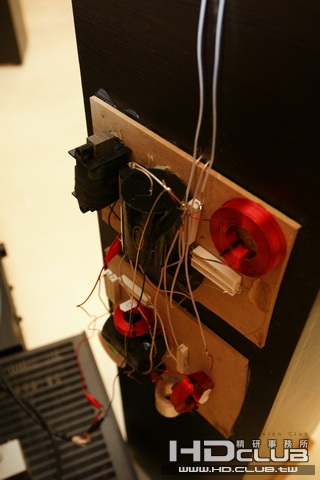

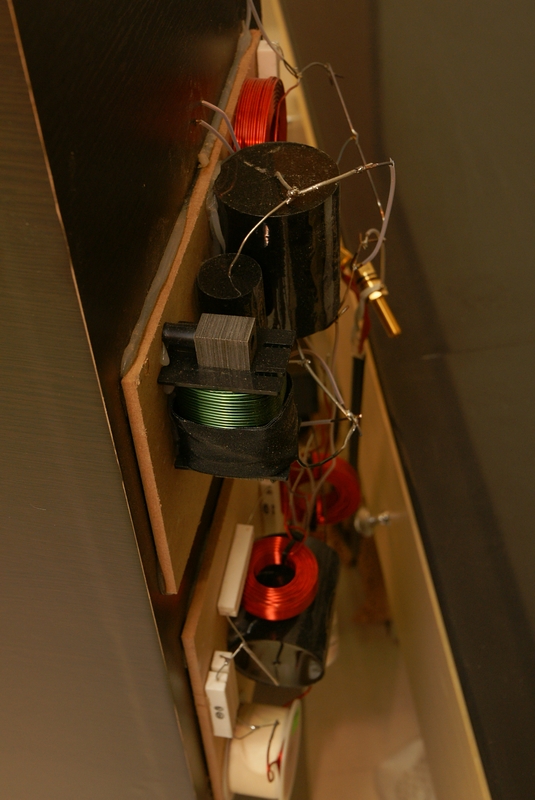

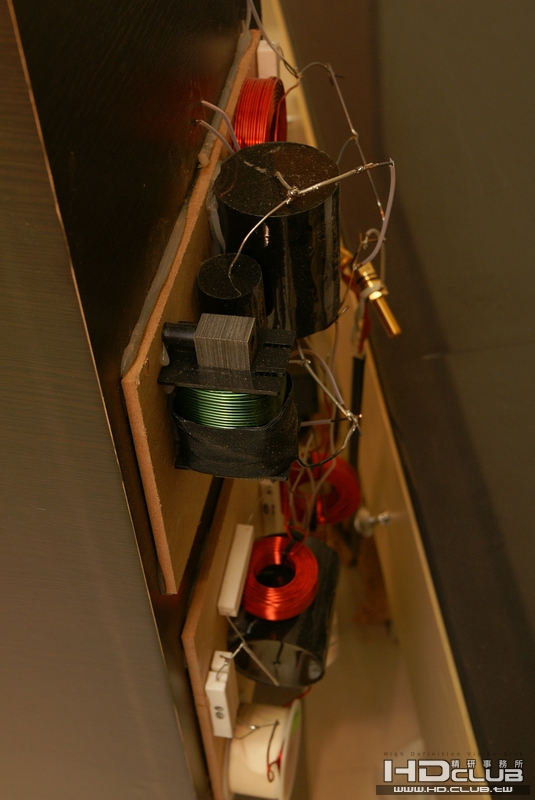

分音器我黏在喇叭後面,這些分音器看起來,相當性感.

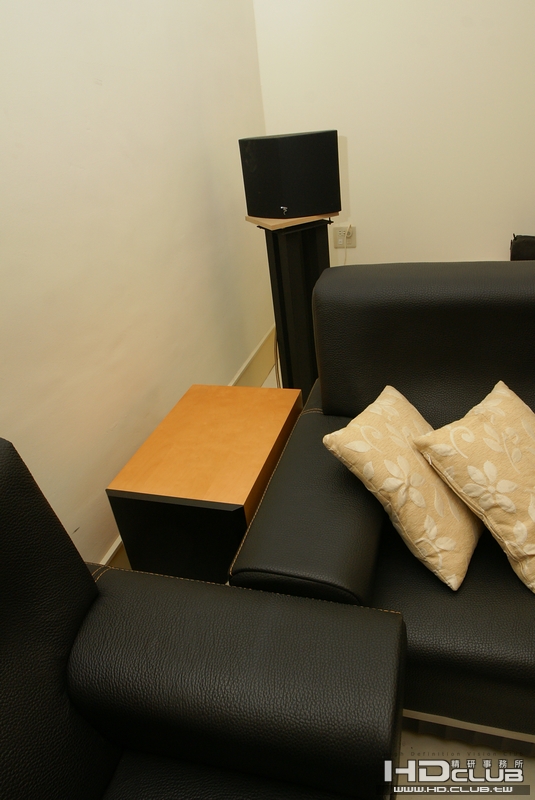

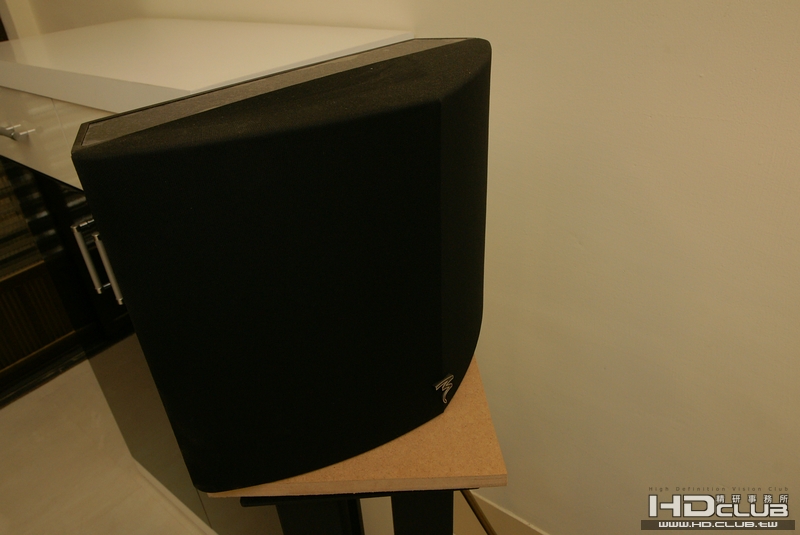

環繞喇叭Focal SR800V,這個雙向發聲喇叭,包圍感足,定位也是很ok的.


超低音是大家相當熟悉的3a 12吋超低音.

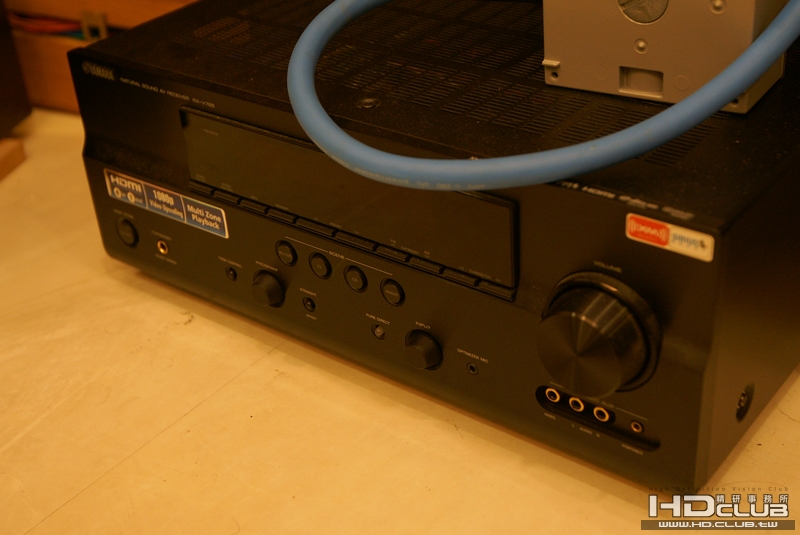

前級是Yamaha RX-V765,用來推環繞.我想入手integra DTC9.8啦...

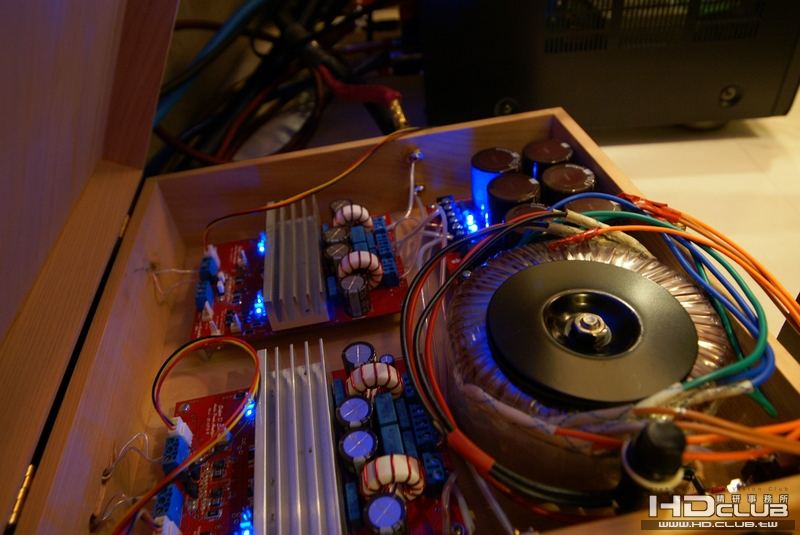

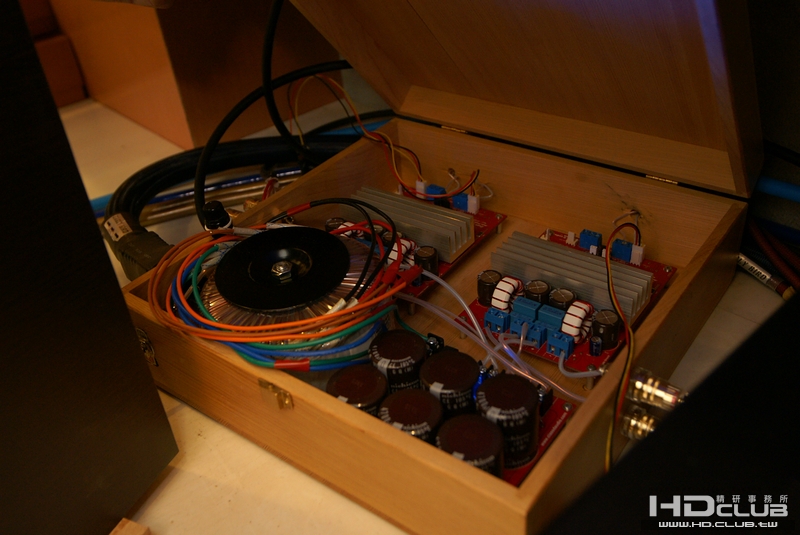

後級,採用D類放大(著名的ice power就是採用D類放大),250w/ch用來推前置喇叭,500W單推中置喇叭,聽音樂可以感受到唇音相當清楚,簡單來說就是細節很清楚.

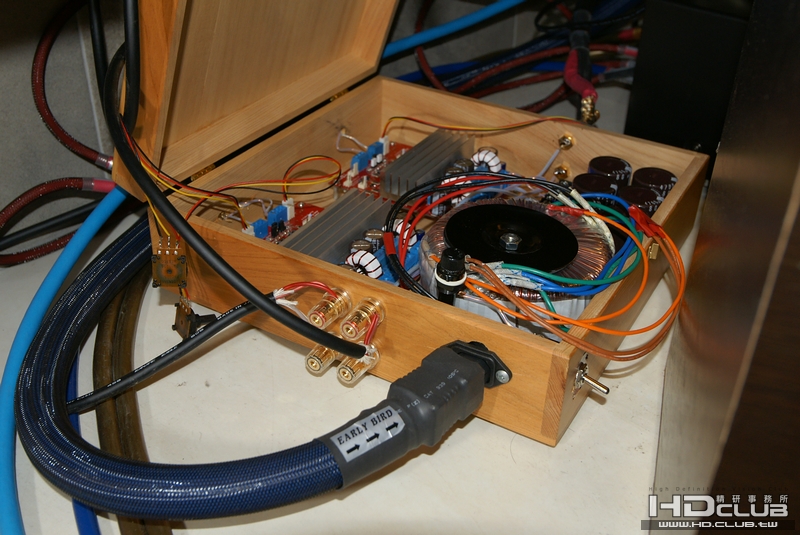

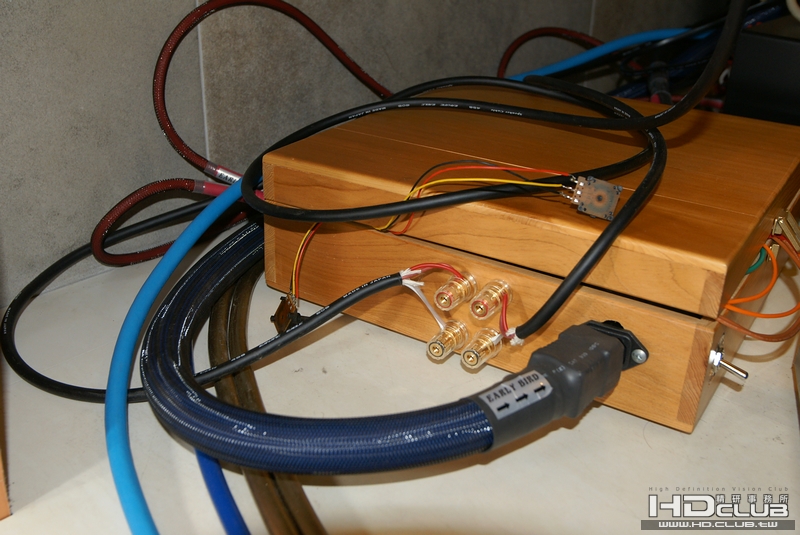

後級我自己去訂一個檜木木箱來裝,自己鑽孔,成就感十足.

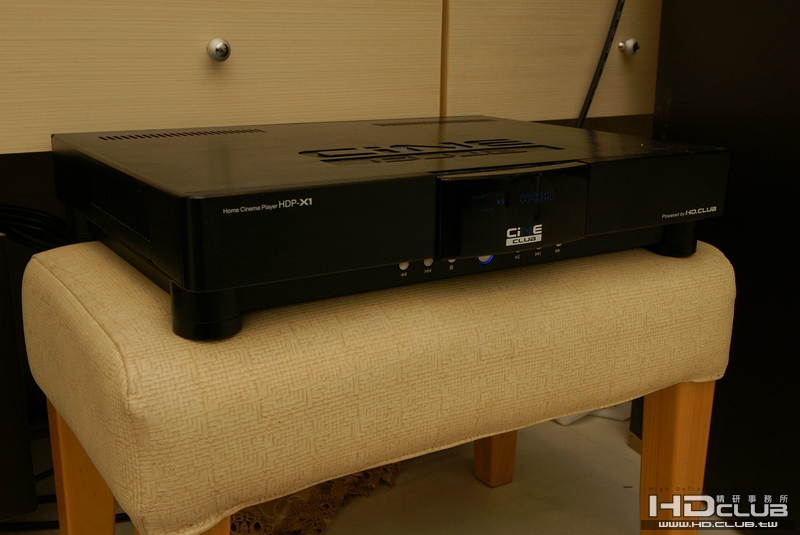

Cineclub X1畫質跟音質都讓我相當滿意的一台,有時候還讓我覺得有畫面補插的功能勒,唯獨軔體需要再加強,不然這一台相當好.

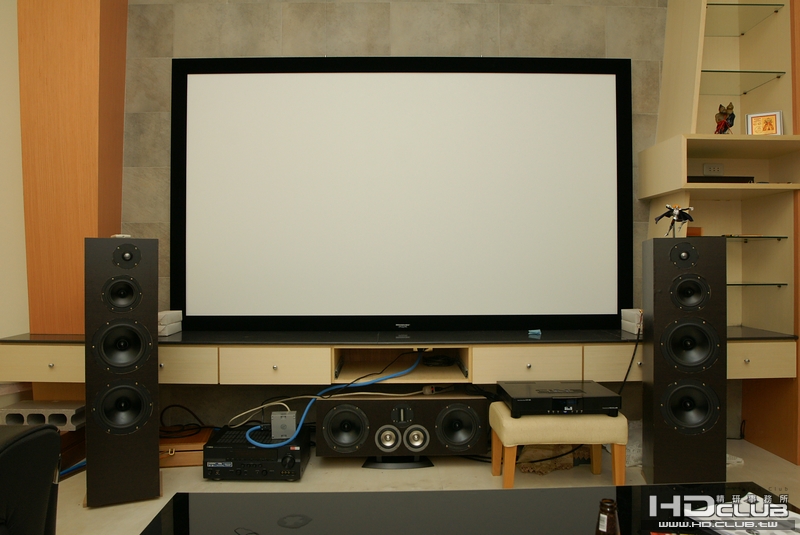

劇院全圖,線材相當亂.

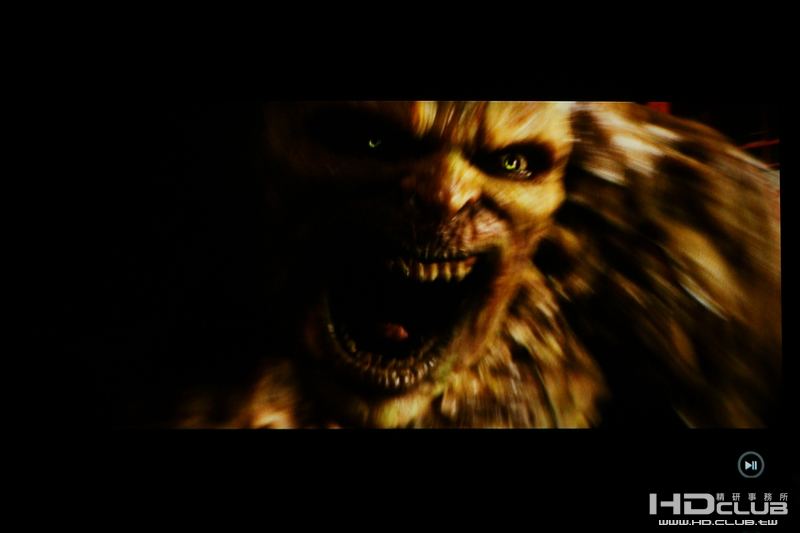

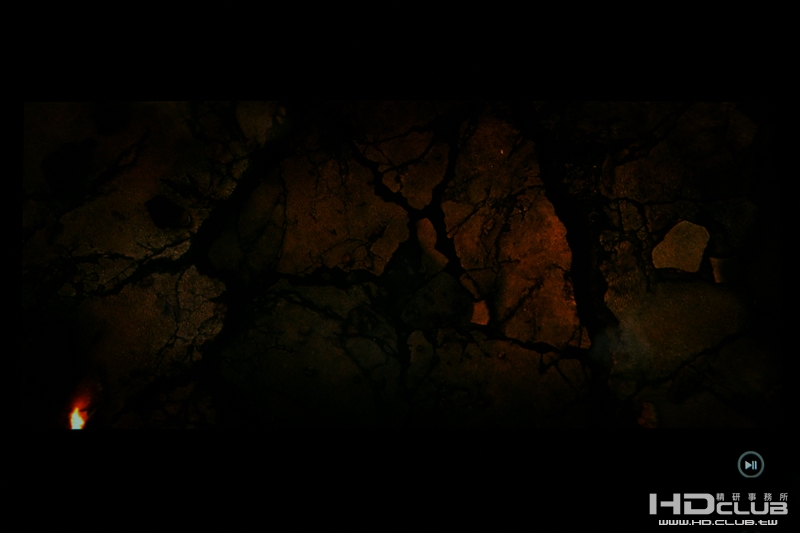

屏攝一些投影機的畫面.

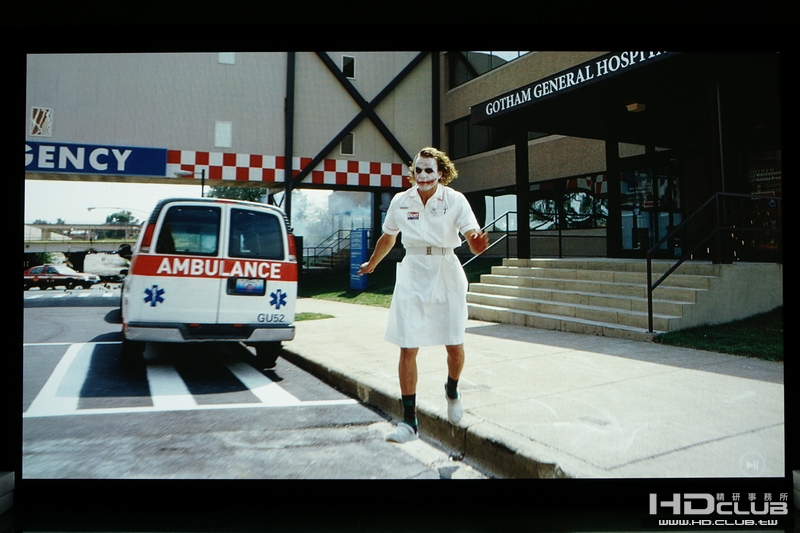

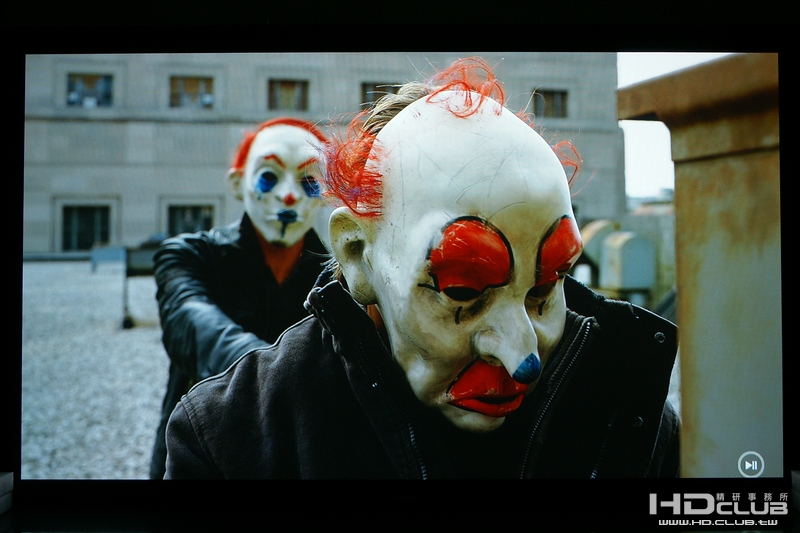

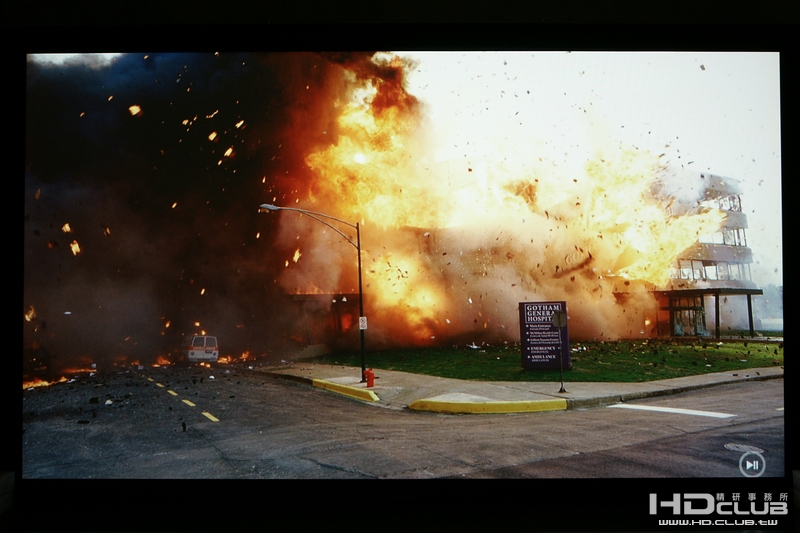

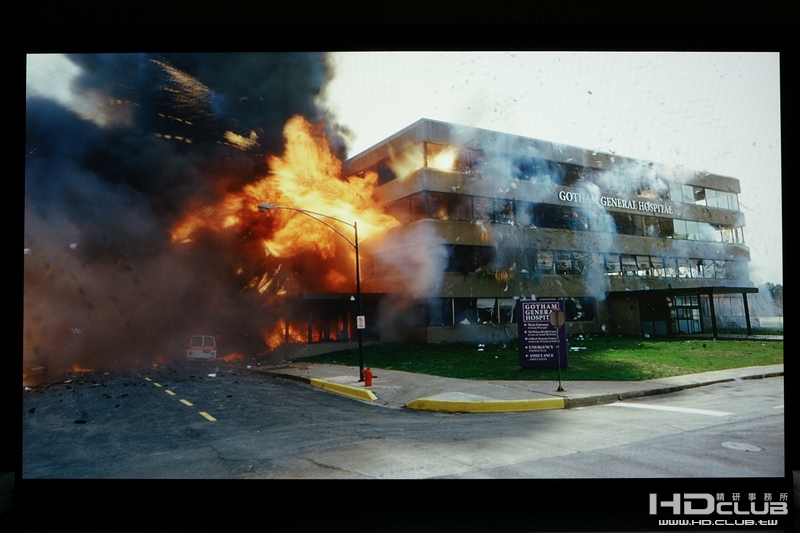

暗黑騎士

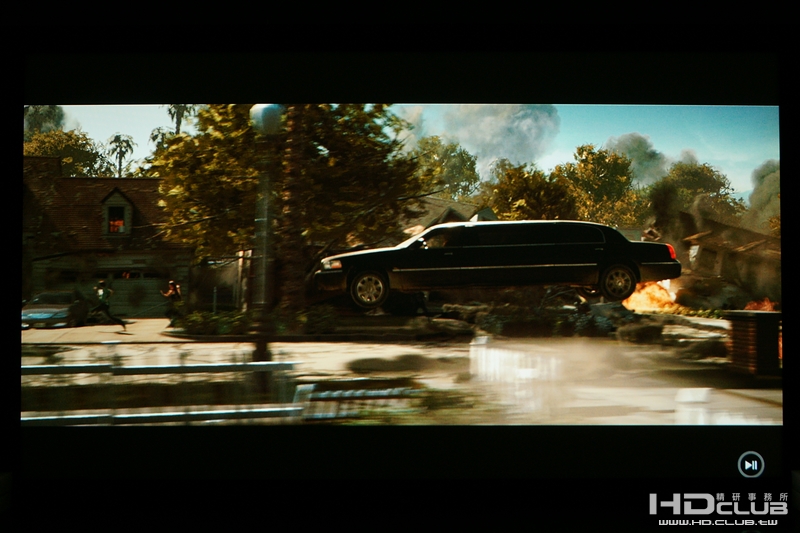

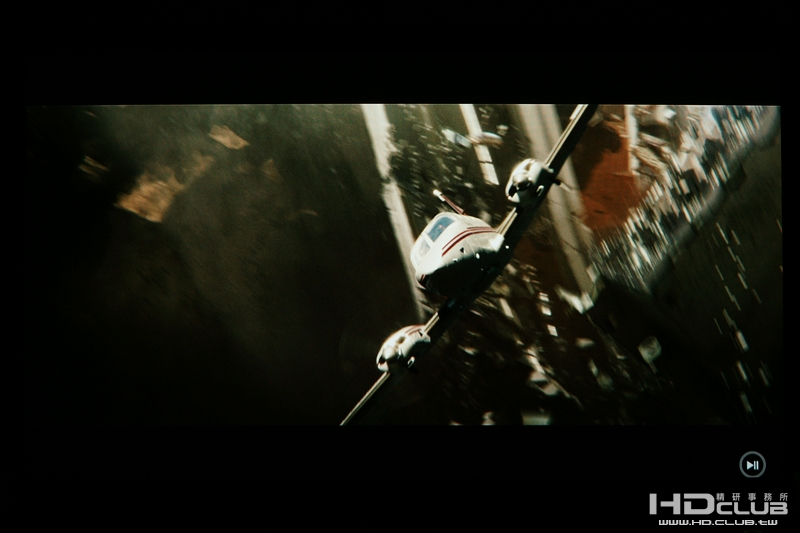

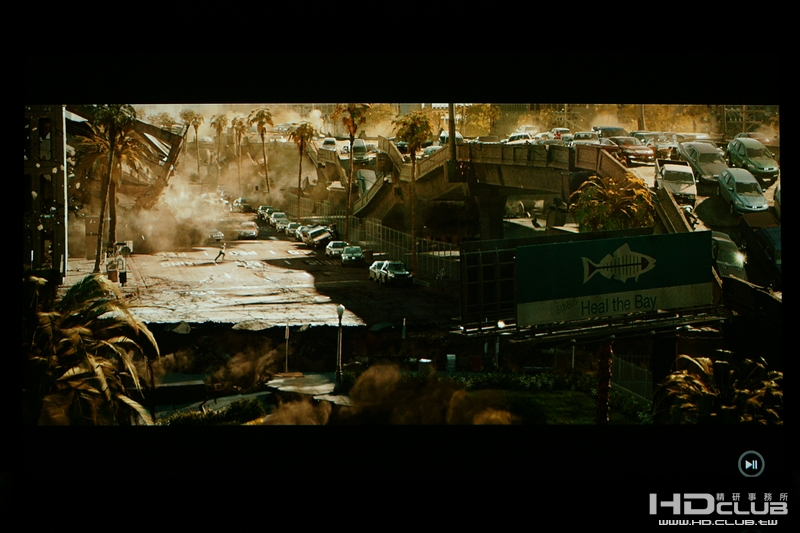

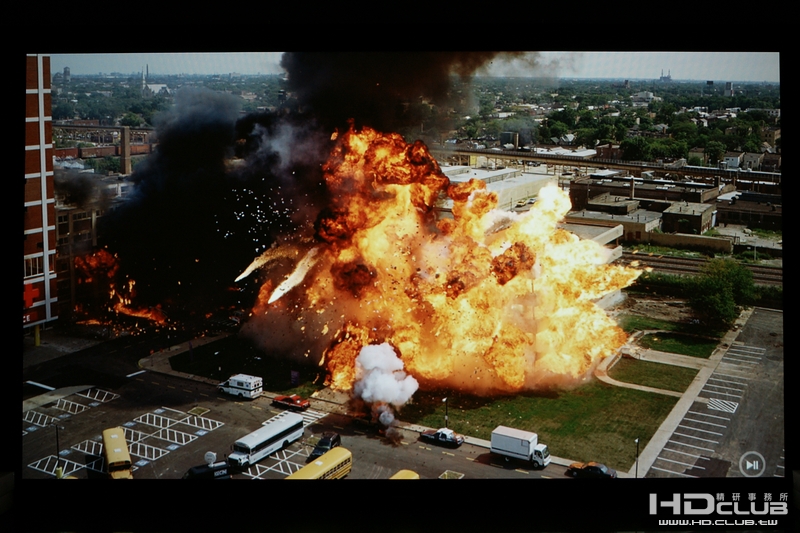

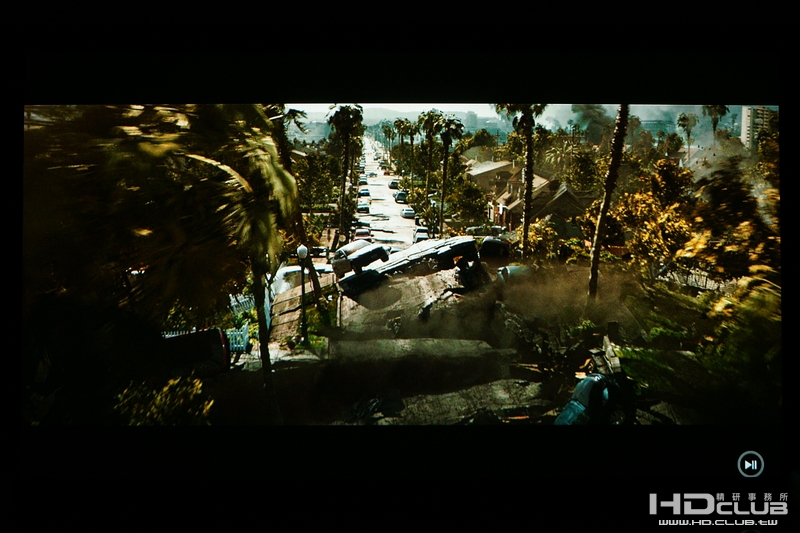

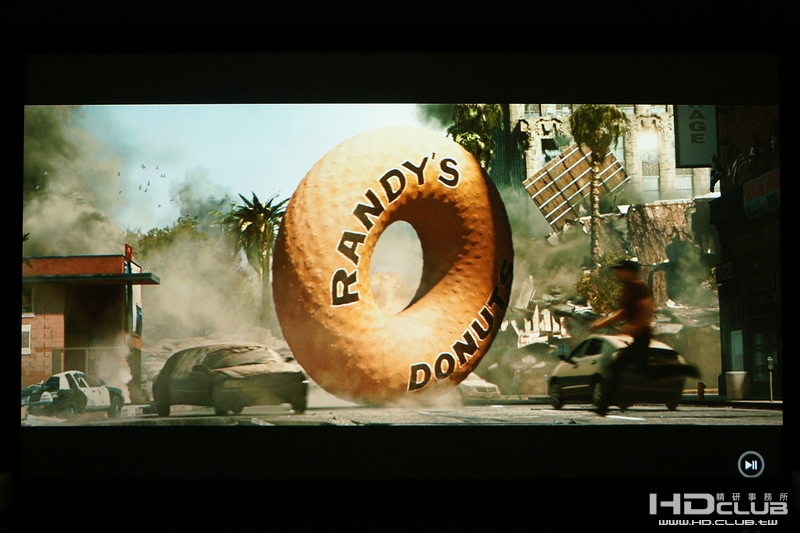

2012

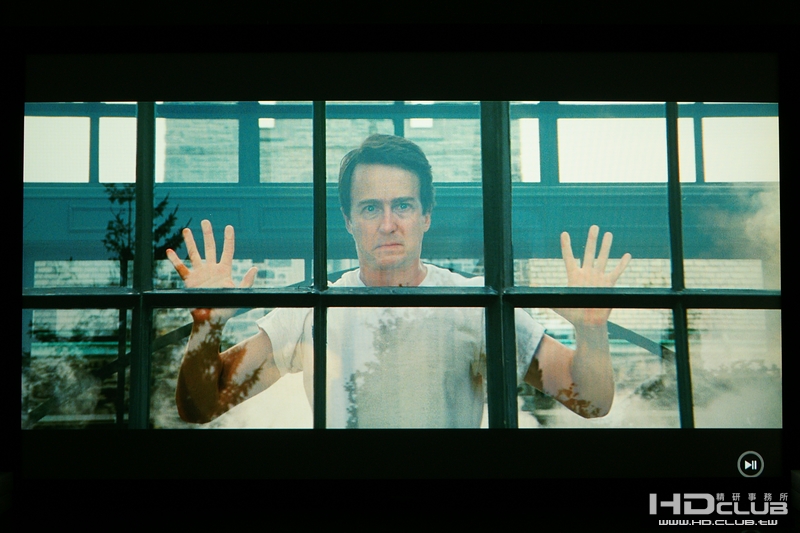

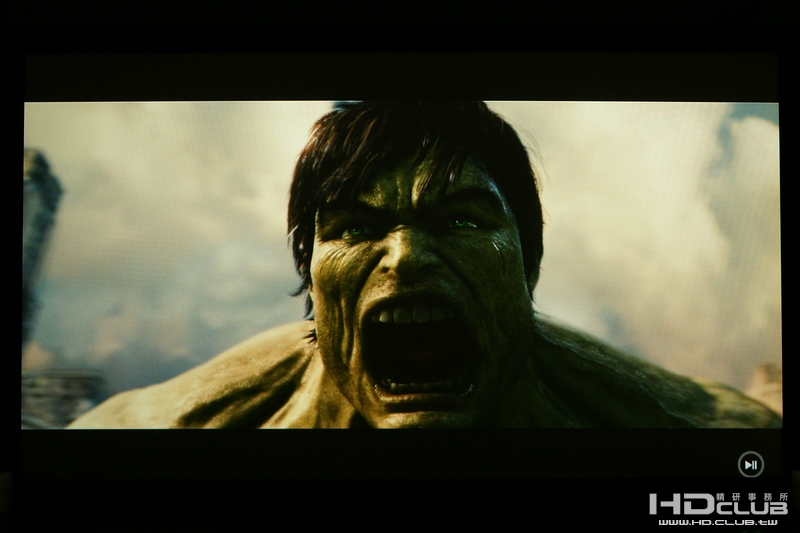

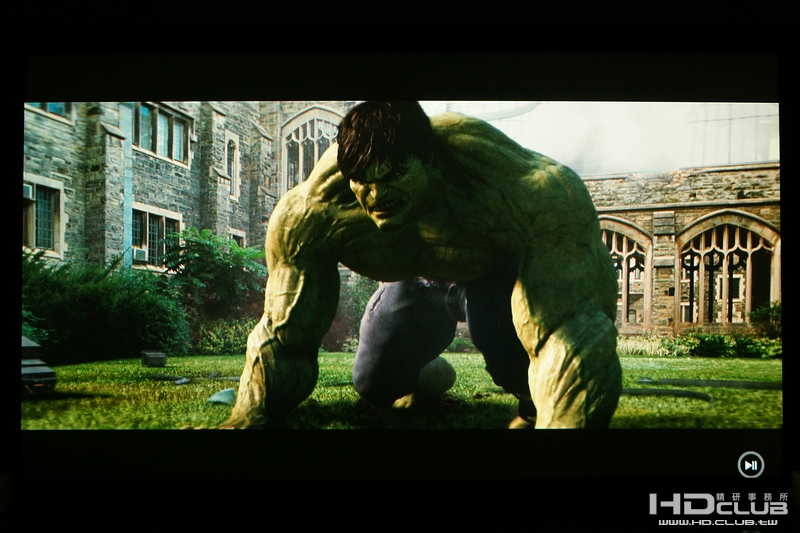

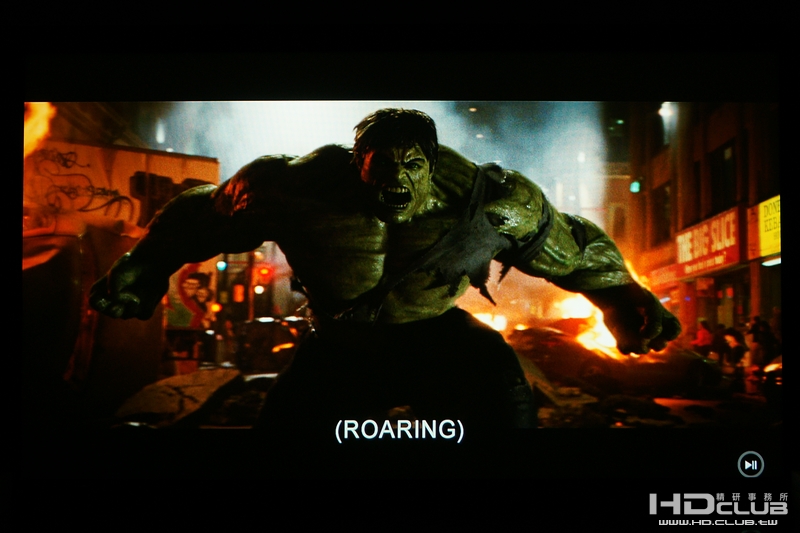

無敵浩克

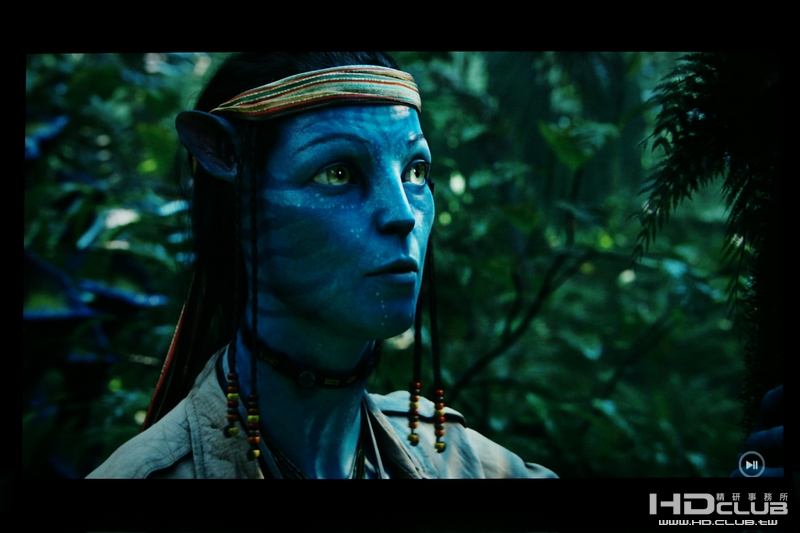

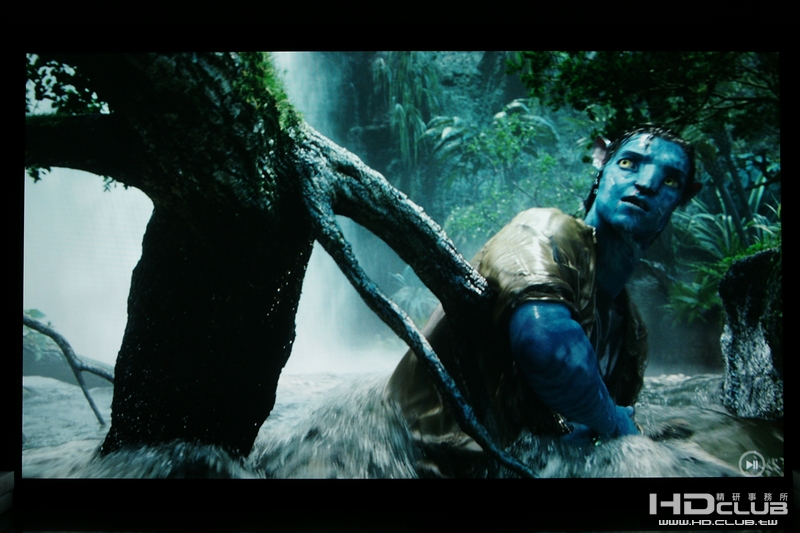

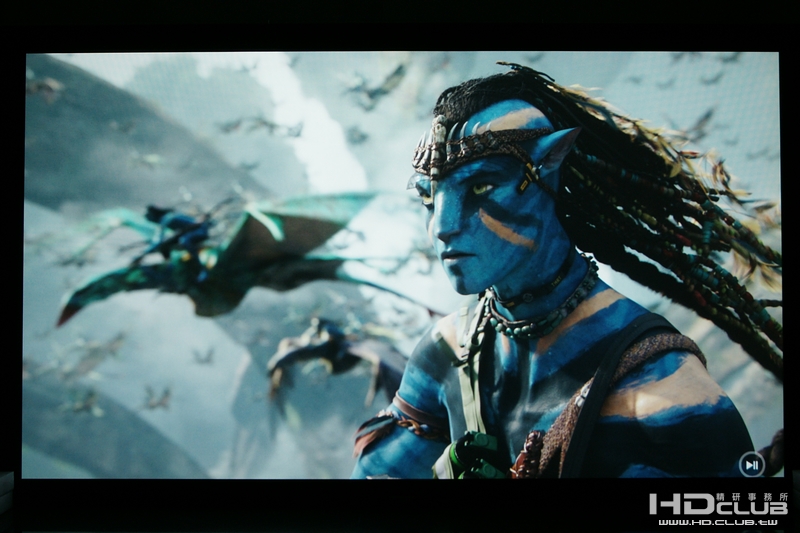

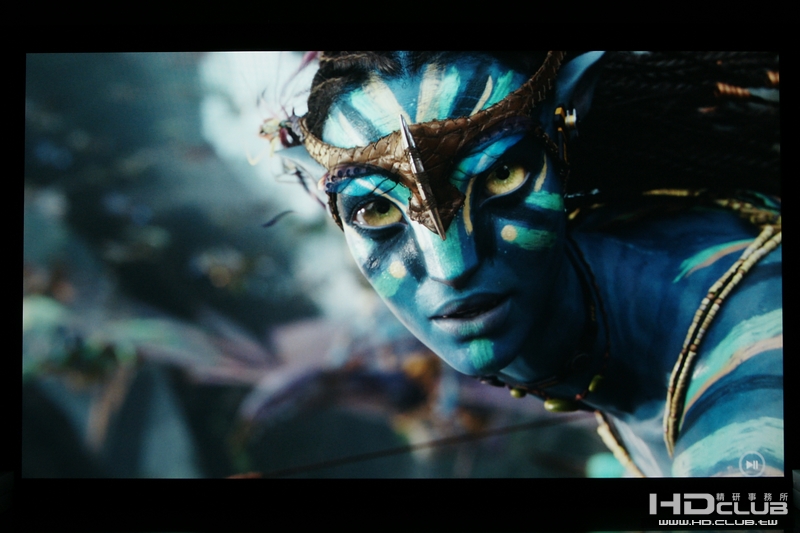

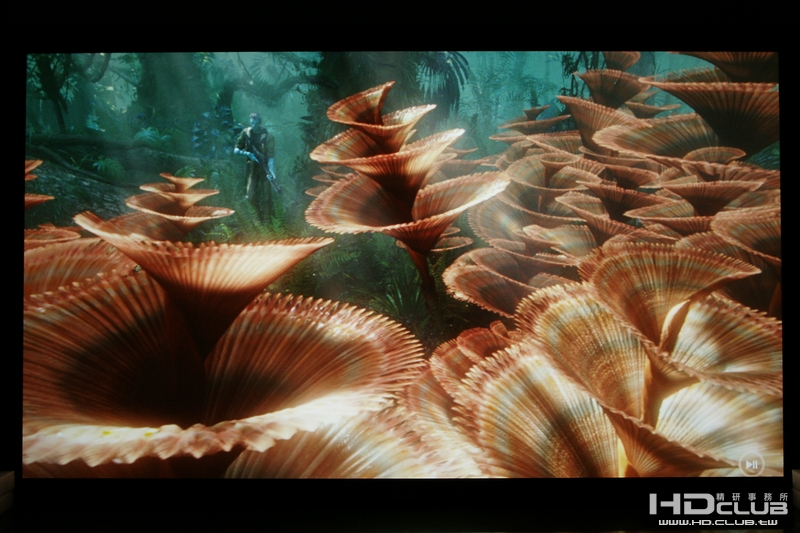

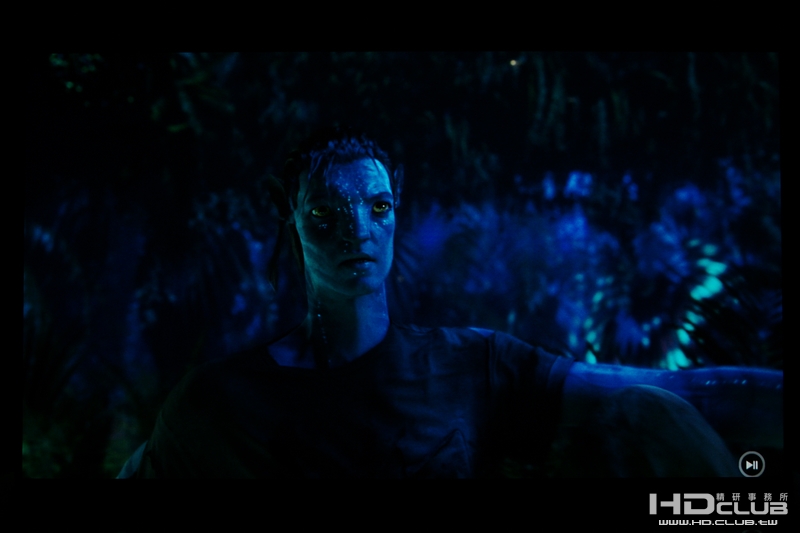

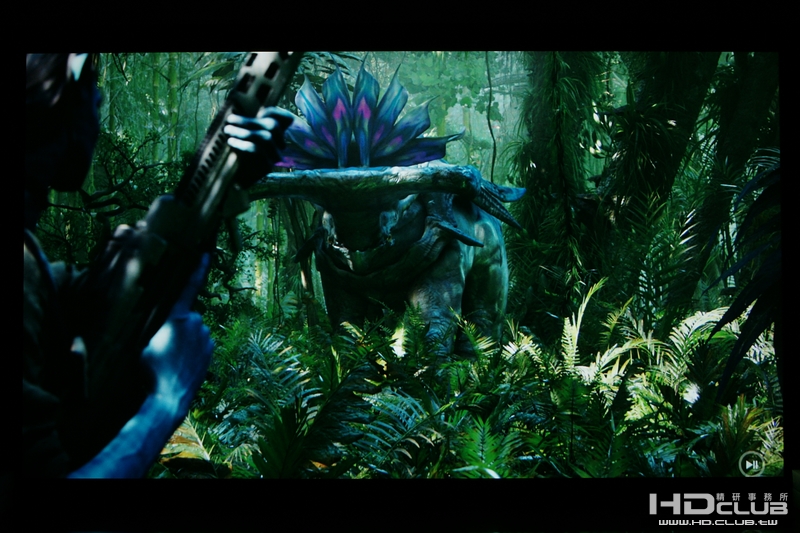

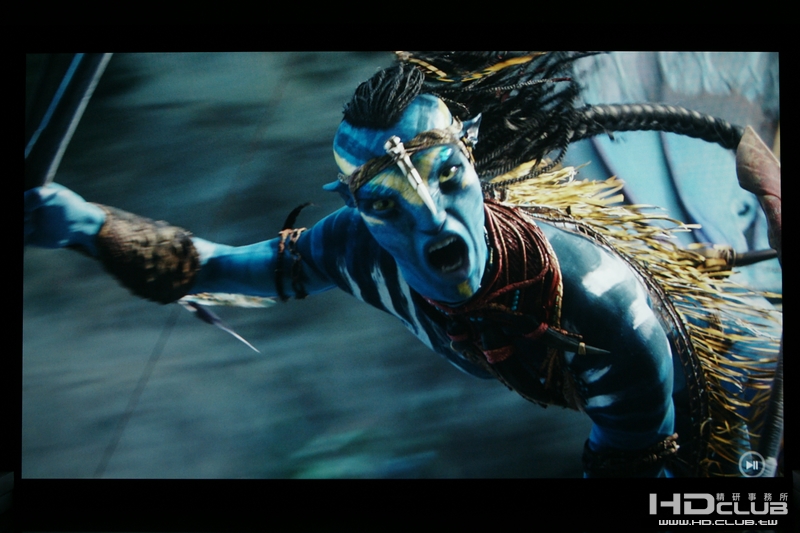

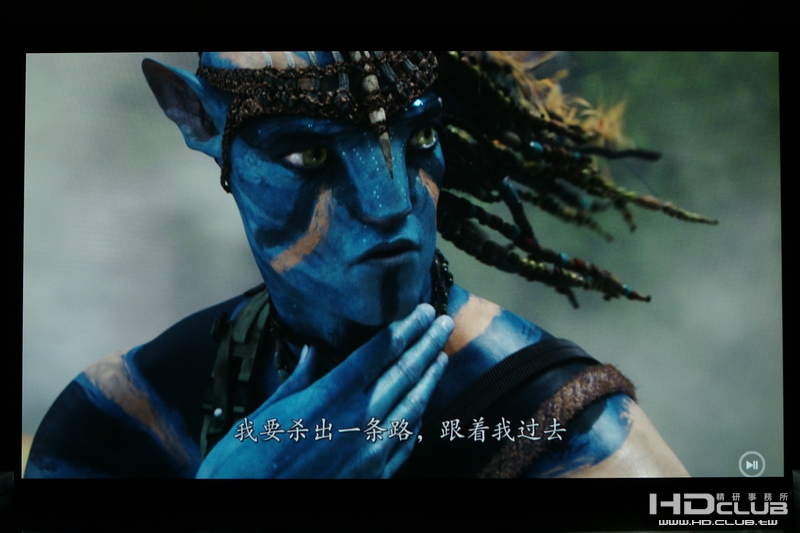

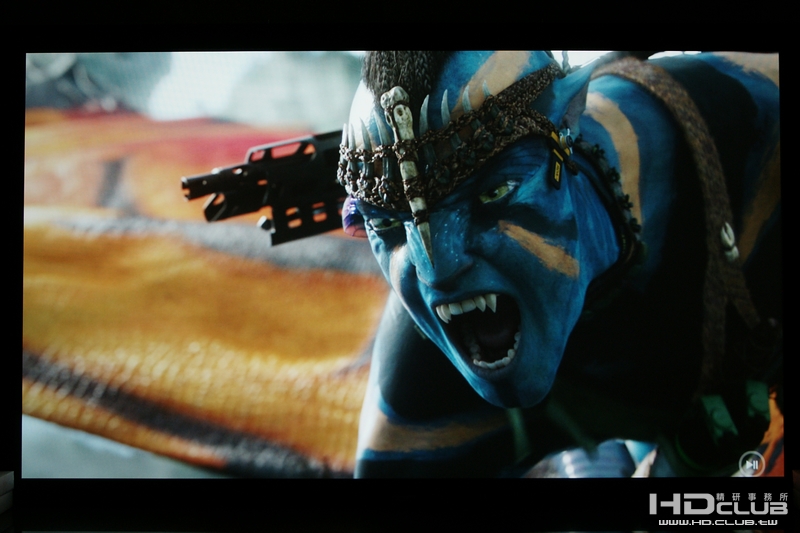

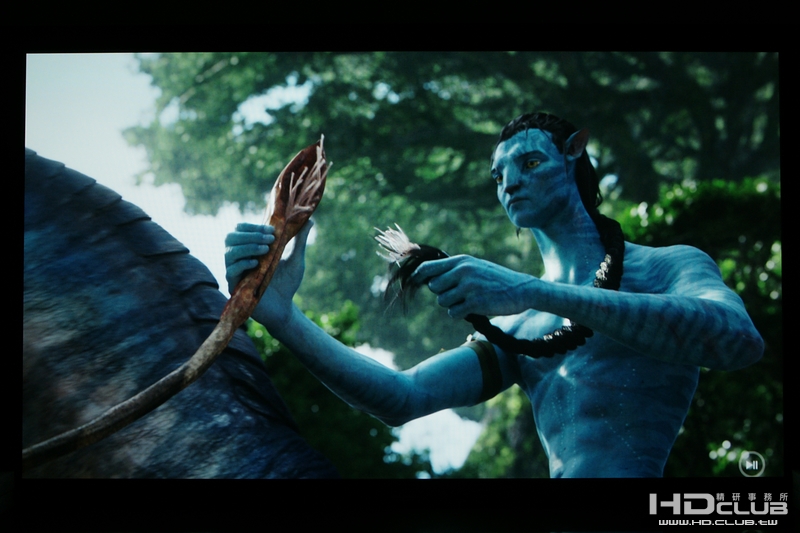

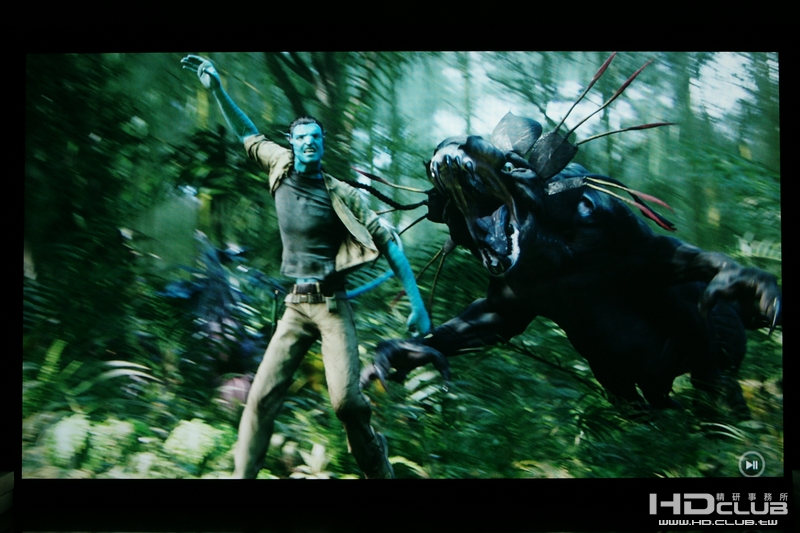

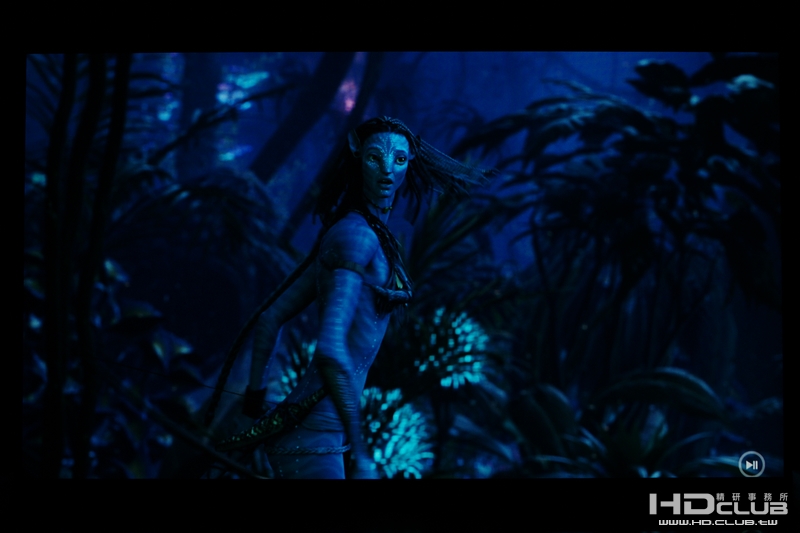

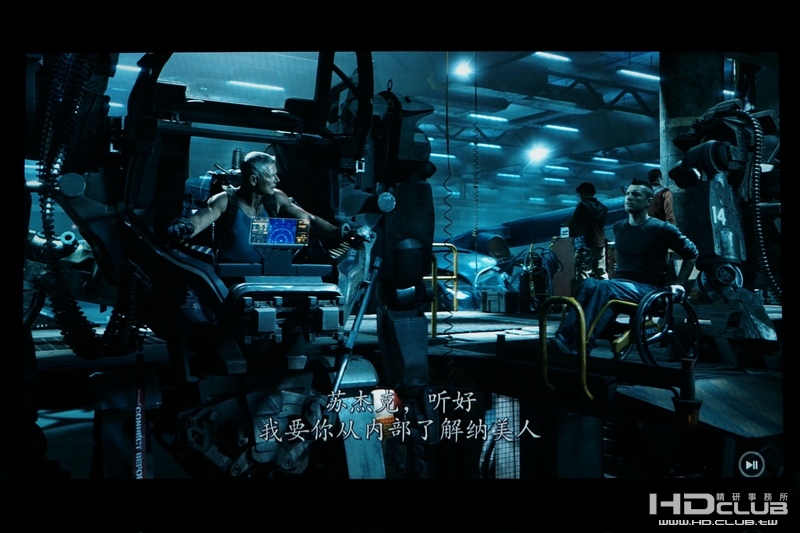

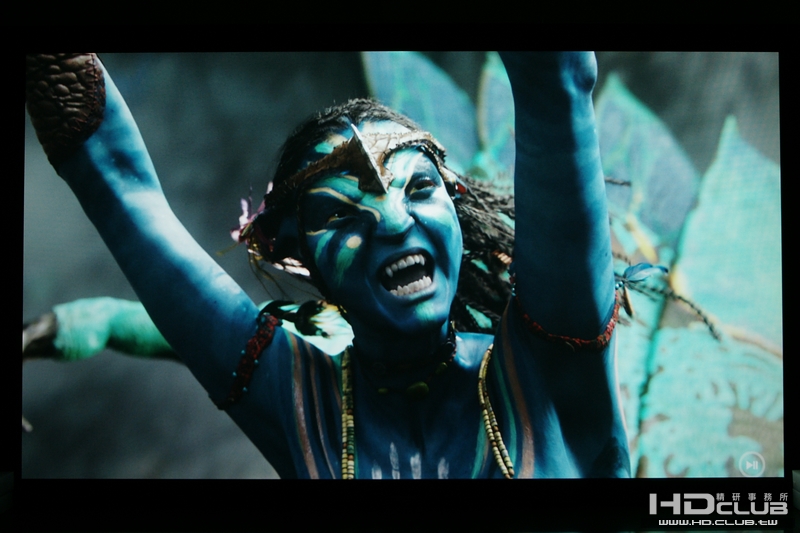

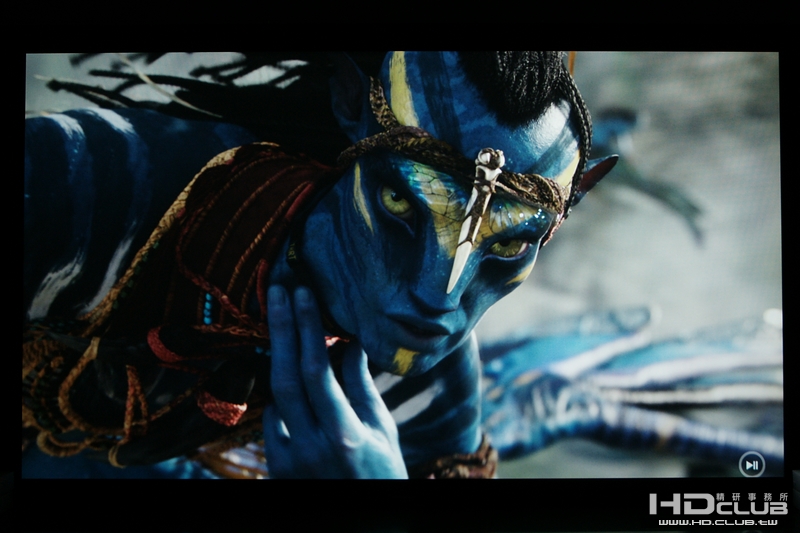

阿凡達









要交配了





女主角開始鬼叫

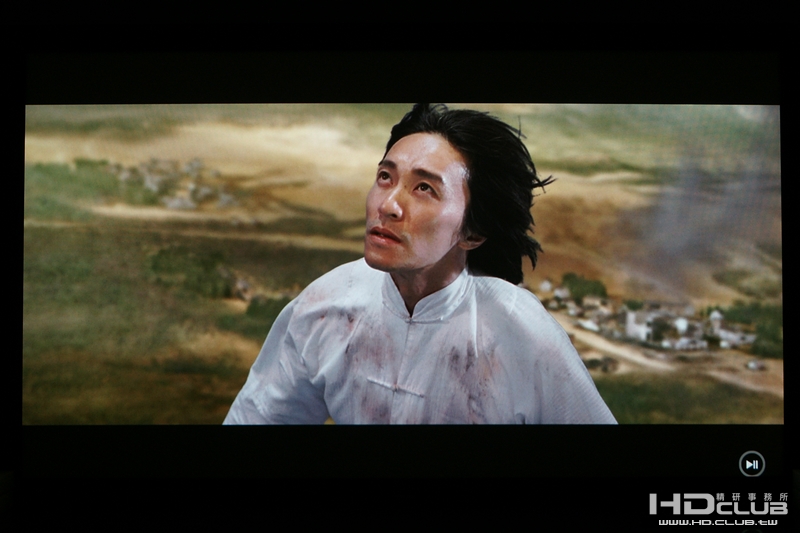

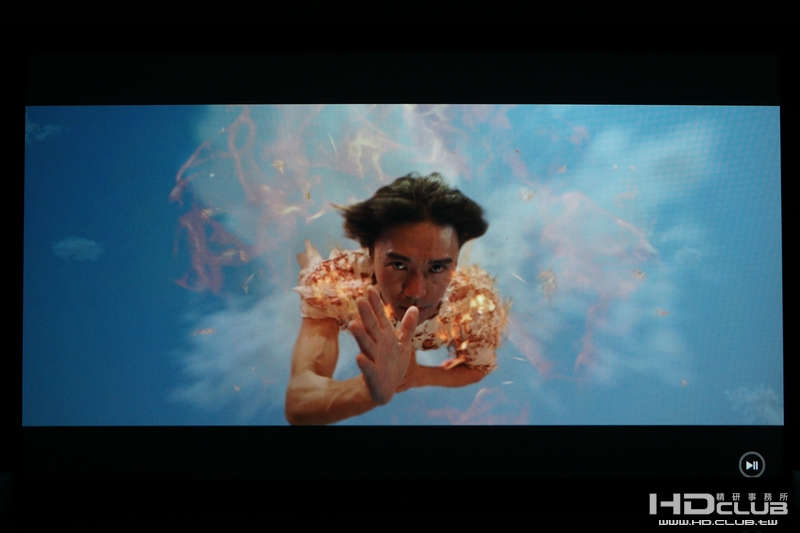

功夫

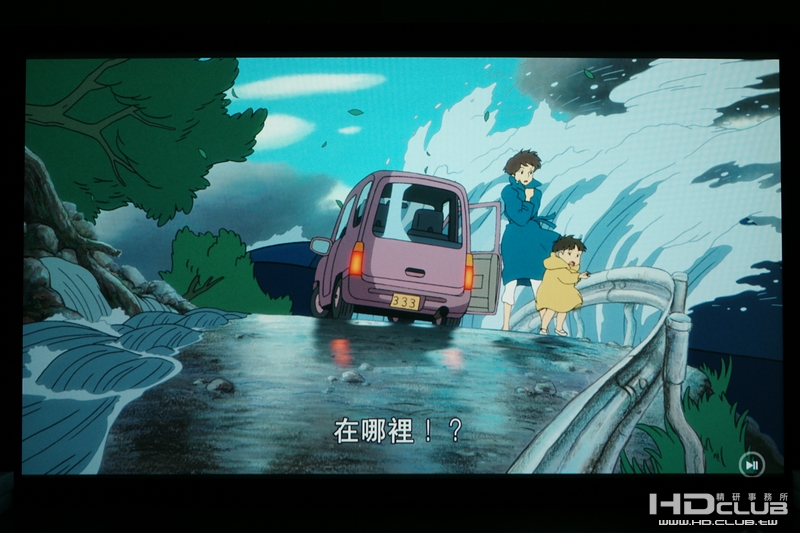

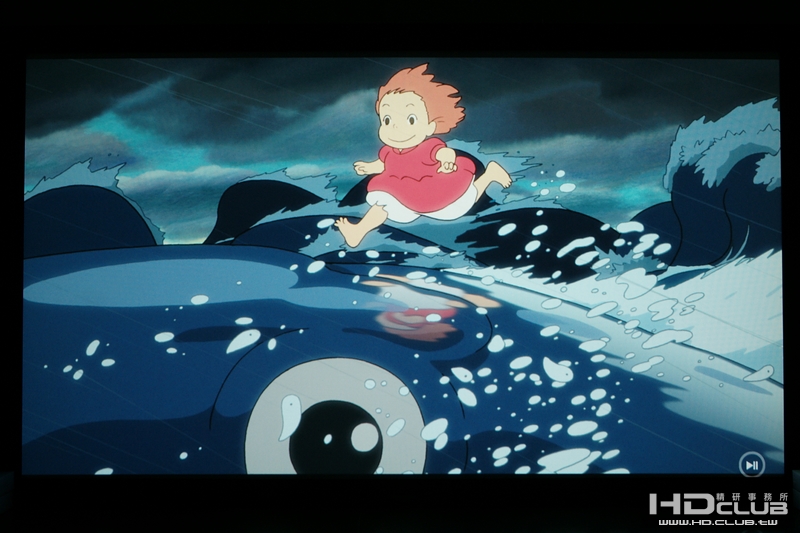

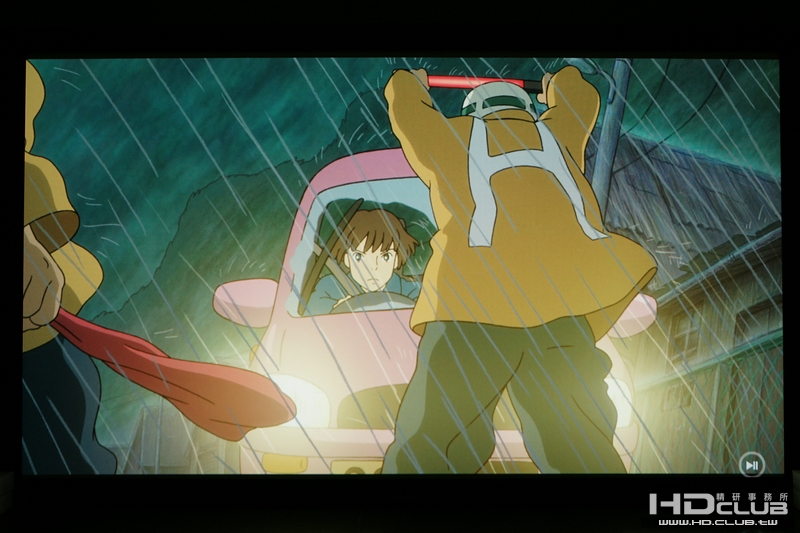

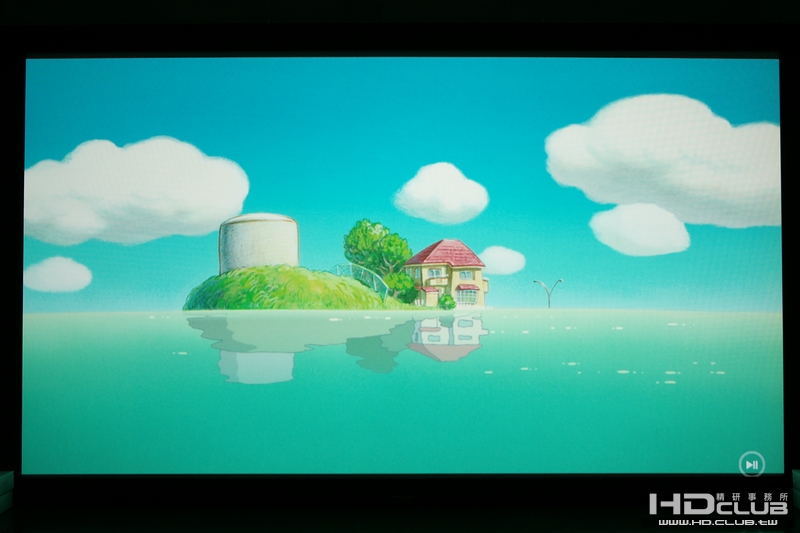

波妞







這台投影機讓我相當滿意,開啟畫面補插功能時,會有一種你身在拍片場的感覺,相當神奇.另外給大家一個參考,我是3.3米投影106吋,我弟還嫌小勒.這個距離我觀察不到晶格.
唯獨我家的吸光做的不好,希望以後可以買個窗簾來遮,不過我想我媽不會同意吧
感謝大家觀賞~

評分

參與人數 10名聲 +320 精幣 +290 收起 理由
LibraC + 200 + 200 好強的DIY! 加分啦!
warmmsam + 10 + 10 真的不賴,好分享
elvisfan + 10 + 20 原創內容
亞瑪遜戰士 + 15 + 15 詳細的介紹~讚!
guu + 5 + 5 原創內容
小許 + 10 + 10 原創內容
布萊恩 + 40 值得鼓勵的精神!
tinnlu3 + 5 + 5 精品文章
redair + 20 + 20 DIY 萬歲...!!!
toshinko + 5 + 5 厲害 可以自己DIY 光是這點就比我強多了 ...

查看全部評分


發表於 2010-5-30 10:20:16 | 顯示全部樓層
好厲害   可以自己DIY   真是PRO

您絕對在我之上    不在我之下

請接受小弟一鞠躬    已視敬意
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-30 11:25:15 | 顯示全部樓層
好厲害   可以自己DIY   真是PRO

您絕對在我之上    不在我之下

請接受小弟一鞠躬    已視敬意

toshinko大你過獎了
你設計的家庭劇院真是讓人望塵莫及
也感謝你的加分
您設計的家庭劇院真是讓人望塵末集
回覆 支持 反對

使用道具 舉報


發表於 2010-5-30 21:23:19 | 顯示全部樓層
請問版主,您家客廳牆到牆間之距離有多大?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-30 22:49:42 | 顯示全部樓層
約3.7公尺
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-30 22:51:48 | 顯示全部樓層
4# aericssonb 電視牆到後牆約約3.7公尺
我記得投影機約3.2公尺就可以打滿106吋
回覆 支持 反對

使用道具 舉報


發表於 2010-5-31 05:52:39 | 顯示全部樓層
4# aericssonb 電視牆到後牆約約3.7公尺
我記得投影機約3.2公尺就可以打滿106吋
a9155040 發表於 2010-5-30 22:51


短焦的可以

長焦的不行
回覆 支持 反對

使用道具 舉報


發表於 2010-5-31 14:06:06 | 顯示全部樓層
能夠DIY到這個程度
真是令人佩服啊
回覆 支持 反對

使用道具 舉報


發表於 2010-5-31 16:15:52 | 顯示全部樓層
給樓主一個小建議,下次投影機這樣安裝時,可以考慮正放在平台上方,而不是吊在平台下方,這栓膾比會比較容易調整投射的方向。不然靠那幾個螺絲,或是還要加墊片調,會死人的。
回覆 支持 反對

使用道具 舉報


發表於 2010-5-31 16:36:48 | 顯示全部樓層
給樓主一個小建議,下次投影機這樣安裝時,可以考慮正放在平台上方,而不是吊在平台下方,這栓膾比會比較容易調整投射的方向。不然靠那幾個螺絲,或是還要加墊片調,會死人的。 ...
r88522726 發表於 2010-5-31 16:15



請教一下,對於沒有lens shit功能的投影機而言(如Optoma HD20),可以將投影機放在平台上方投影嗎?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-31 16:51:17 | 顯示全部樓層
本文章最後由 a9155040 於 2010-5-31 16:57 編輯

9# r88522726
感謝真平大的建議
在我們裝好後,覺得還算水平.可能是因為要鑽牆壁前,先用水平儀測過鑽孔的點在哪裡吧.
不然用直尺可能劃不出水平線.
回覆 支持 反對

使用道具 舉報


發表於 2010-5-31 17:06:03 | 顯示全部樓層
本文章最後由 tinnlu3 於 2010-5-31 17:22 編輯
請教一下,對於沒有lens shit功能的投影機而言(如Optoma HD20),可以將投影機放在平台上方投影嗎?
阿志 發表於 2010-5-31 16:36


小弟覺得 HD20的缺點就是投射位置不好搞定,平放後牆平台肯定不行,那投影會高
到不行,得學樓主這樣倒吊才行,或買O牌專用吊架鎖天花板...
回覆 支持 反對

使用道具 舉報


發表於 2010-5-31 18:22:33 | 顯示全部樓層
請問一下樓主你這樣背後靠牆,你覺得聲音如何?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-31 18:44:27 | 顯示全部樓層
本文章最後由 a9155040 於 2010-5-31 18:47 編輯

13# newtest
我想我的環繞會較有問題,因為不是正確的5.1擺法
但是只能屈就於這樣了
遇到後面的音效,聲音有時候還是會感到頭後面有聲音,影片有下雨時,有感到雨是降下來的感覺.
回覆 支持 反對

使用道具 舉報


發表於 2010-5-31 20:00:29 | 顯示全部樓層
請教一下,對於沒有lens shit功能的投影機而言(如Optoma HD20),可以將投影機放在平台上方投影嗎?
阿志 發表於 2010-5-31 16:36


像hd-20這樣沒lens shift的機器不能這樣搞,一個是跟樓主一樣鎖在下方倒吊,另一個就是倒著平放在台上。但這兩個調整上會把人搞瘋掉,最好還是買專用吊架會比較好。
回覆 支持 反對

使用道具 舉報


發表於 2010-5-31 21:21:44 | 顯示全部樓層
這吊圖勾真的不錯用
小弟也是用這方法安裝的
而且方便調整高度
另外小弟在固定框幕背面四個角落粘貼魔鬼氈
與牆壁固定就不會晃動了
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-31 22:25:54 | 顯示全部樓層
16# jamie 這個方法不錯
我是用磚塊固定固定框幕~但效果還好
我的布幕是放在桌上的,所以之前我沒用吊畫架,用魔鬼氈黏,黏好隔天竟然掉下來,布幕還撞凹一個洞,還好過沒幾天布幕又恢復成原來的平坦.
現在用吊畫,這個方法或許好用
回覆 支持 反對

使用道具 舉報


發表於 2010-6-4 17:39:20 | 顯示全部樓層
版大:
請問您是用TW4500內建的模式看片嗎?還是有微調?

我也是TW4500的用家,能否提供設定數據參考參考。
回覆 支持 反對

使用道具 舉報


發表於 2010-6-5 03:00:13 | 顯示全部樓層
HD20的确不好调,很费功夫。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-6-5 08:52:20 | 顯示全部樓層
18# aericssonb aericssonb
你好
你怎麼會認為我有微調畫面?

我都沒有微調~不過我想學~
回覆 支持 反對

使用道具 舉報
