全球第一台家用劇院級雷射光源投影機－全新旗艦 Epson EH-LS10000 精研獨家聯合評測

LEON

本文章最後由 LEON 於 2015-6-25 00:26 編輯

前言

從Epson EH-TW6600，Epson EH-TW8200，到本篇主角Epson EH-LS10000，算起來這是筆者第三次有短暫但完整的時間測試與使用新一代Epson的家用劇院級投影機。有趣的地方是這三個model均為目前Epson的主力型號產品，而且剛好是循序漸進，由中階 (Epson EH-TW6600) 到高階 (Epson EH-TW8200) 乃至於最新的旗艦--Epson EH-LS10000。過程當中除了很深刻地體驗科技日新月異進步所帶來投影畫面飛躍式地提升以及視覺所感受到的極度震撼，也彷彿在極短時間之內快速升級了三次投影機一般，心裡感覺興奮莫名。這個可能就是大家所戲稱的被徹底毒到了吧。

不過投影畫面這檔子事跟音響一樣，越看越好要求也會同步越來越高，最後的結果就是跟謝安真一樣回不去了，回不去了以後所帶來的負面結果（或許是正面？）也就是要跟口袋裡的小朋友含淚說再見的時候。

針對Epson家用級劇院投影機筆者過往曾經撰寫過兩篇測試文章，內容含有Epson在投影機市場歷久不衰的原因以及市佔率的地位，也包含其獨家3LCD技術等等的技術說明。如尚未閱讀的先請參考如下：

[精研評測] 3LCD PJ大放異彩--Epson EH-TW6600 精研視務所聯合評測

[精研評測] 畫質再進化－Epson EH-TW8200 v111版韌體更新實戰

重覆性的內容以及資訊這裡就請容許筆者不再贅述了。

回到正題來談談新一代的Epson EH-LS10000吧！如同各位所知道的，Epson EH-LS10000是Epson在久違多年之後，於2015年初所正式發表的最新旗艦級家用劇院投影機。事實上早在去年2014的9月，Epson EH-LS10000的原型機就已經在美國的CEDIA Expo 2014展出了，並得到了眾多媒體鎂光燈的關注，各大國外影音網站的爭相報導，並在各論壇獲得廣大的討論。討論之中的最大一個技術重點，就是Epson在此最新一代旗艦Epson EH-LS10000本體，率先在家用劇院級投影機捨棄傳統燈泡並創新地採用了雷射二極體做為光源。藉由雷射光本身光學特性上的極大優勢，致使影像規格以及畫面表現上全面性地向上提升；在此同時，Epson EH-LS10000也是Epson旗下第一台，正式採用新一代量產型Epson第二代HTPS反射式液晶面板（Reflective LCD）的家用劇院級投影機。以上種種技術上的領先與優勢都讓這一代的Epson EH-LS10000的投影畫面表現非常地令人期待。

畢竟是精研專業評測類的文章，再加上Epson EH-LS10000有著許多過往所未採用的創新硬體規格，這篇文章的篇幅除了會比較長之外，有關於技術性的著墨與論述也會相對地多。筆者這裡特別把結論提前到首篇文章的最後--結論寫在前面。對於急性子的你來說，如果想要以最快的方式知道Epson EH-LS10000的優點與特色，請直接閱讀結論即可。

當然，投影機優秀與否恆是眼見為憑。如果您是實務派，想看看Epson EH-LS10000是不是真的跟精研寫得一樣有那麼好，到各個Epson EH-LS10000的展示點現場觀賞是一定要的，又或者你也可以認真參考前來參加Epson EH-LS10000精研獨家體驗會的人是怎麼在看這一台投影機的：

雷射光源帶給您黑色的絕對領域--Epson 最新旗艦投影機 LS10000 精研獨家鑑賞會

結論寫在前面

1. Epson EH-LS10000採雙雷射光源，雖然僅輸出1500lm，但雷射光源即開即關的特性可以讓畫面輕鬆達到0lm的絕對黑色，讓黑位更沉，黑色階調的層次感以及暗部細節更好。雷射光的光學特性也讓Epson EH-LS10000能夠20秒快速開機，並支援廣色域的DCI與Adobe RGB。

2. Epson EH-LS10000採Epson自家研發第二代HTPS反射式液晶面板，本體提供比過往更優秀的對比度，更由於其獨家HTPS反射式液晶面板的良善設計，在Epson EH-LS10000的投影畫面上我們幾乎看不到LCoS常常出現的晶格顆粒，這也致使Epson EH-LS10000有非常細緻的畫面。除此之外，第二代HTPS反射式液晶面板的驅動更新率高達480Hz，在反應速度上的優勢直接反映在3D畫面表現上，讓3D的畫面效果更好，觀賞起來非常舒服眼睛絲毫沒有壓迫感。

3. Epson EH-LS10000的4K升頻技術與現有已知的LCoS 4K升頻技術的工作機制與原理類似，均是採像素位移的方式，將單一像素以對角線方式平移0.5像素，藉此讓原有解析度乘以2倍以達到4K升頻與4K解析度輸出的目的；然Epson EH-LS10000在4K顯示能力上並不輸給其他原生4K投影機的細節，4K解析度上的差異極小幾近相同。2K升頻4K的畫面亦非常細緻，同時擁有細節，顏色正確，畫面細緻與景深維持等等的特點。

4. Epson EH-LS10000的其他使用者友善規格包含鏡頭位移垂直90%／水平40%，光學大廠Fujinon鏡頭，電動鏡頭防塵蓋等；本體的運作噪音只有19dB，全機日本生產組裝製造。

精研評分　　　 23/25

外觀與設計　　　　●●●●●

畫質表現　　　　　●●●●●

產品功能　　　　　●●●●●

使用者友善　　　　●●●●●

性價比　　　　　　●●●

每個滿分五分的評比項目裡，這次我們相當滿意Epson EH-LS10000，其在整體設計，畫質，產品創新功能以及使用者友善均有十足優異的表現；唯一遺珠將僅落在性價比的這個項目之中。當然我們同意雙雷射光源與第二代反射式HTPS面板等等的研發以及產品本身製造成本將相較其他LCoS或者3LCD的投影機要來得更高，但是以台灣的影音市場購買力來誠心而論，以目前Epson EH-LS10000的全球市場定位，著實會讓一些心動想要購買的發燒級影音玩家略微猶豫是否要立即下手。

在此我們精研建議在未來的3~5年，如果在行銷策略上Epson EH-LS10000可以更有效地將所有LCoS的主要競爭對手壓制，秉持著Epson EH-LS10000的多重技術領先規格，例如雙雷射光源以及極度細膩畫面的絕對優勢，相信會徹底地翻轉Epson在高階投影機市場的全台市佔率，掀起一陣專屬於Epson EH-LS10000的換機潮，也會吸引更多中高階市場投影機用戶的大舉投入與青睞。

文章索引

筆者這一篇Epson EH-LS10000評測文章另外一個不一樣的地方，是開箱與投影機主體的說明擺在3F。對於想看懶人包的朋友來說請參考「結論寫在前面」。本文最精華的描述會全數濃縮在2F：精研評論--Epson EH-LS10000。

1F. 前言＋結論寫在前面

2F. 精研評論--Epson EH-LS10000

3F. 開箱影片以及照片說明

4F. Epson EH-LS10000技術規格（精研版本）

（2015/6/12全文完）

LEON

這一篇是整個精研Epson EH-LS10000全機評測的最大重點。由於整台投影機採用了數個Epson於投影機事業領先業界的專業規格，在技術上的描述筆者會多作著墨；整個文章的篇幅很長，贅語等就不多提了。

精研評論--Epson EH-LS10000

1. 硬體分析與技術解說
Epson EH-LS10000有幾個在家用劇院級投影機及其投影技術上領先的突破以及優勢。這裡筆者詳細條列如下：

1.1 雷射光源的採用
Epson EH-LS10000最值得一提的規格，就是首次在家用劇院級投影機上，採用了雷射光源，而且是雙雷射光源。

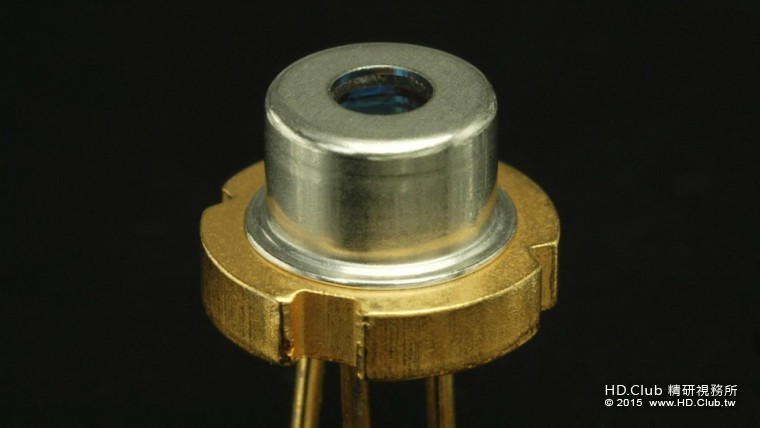

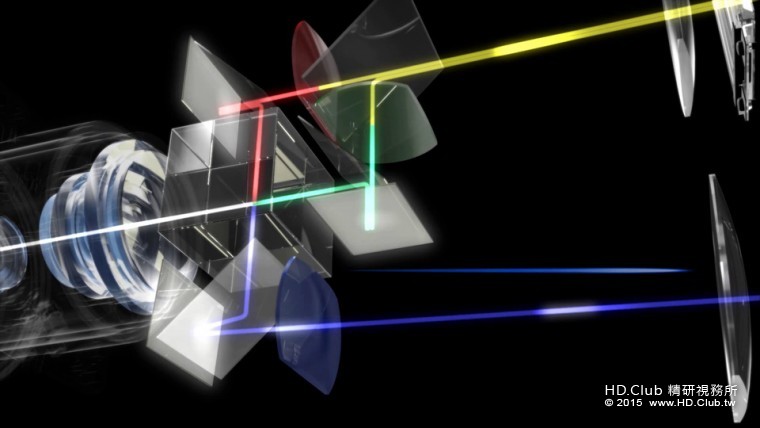

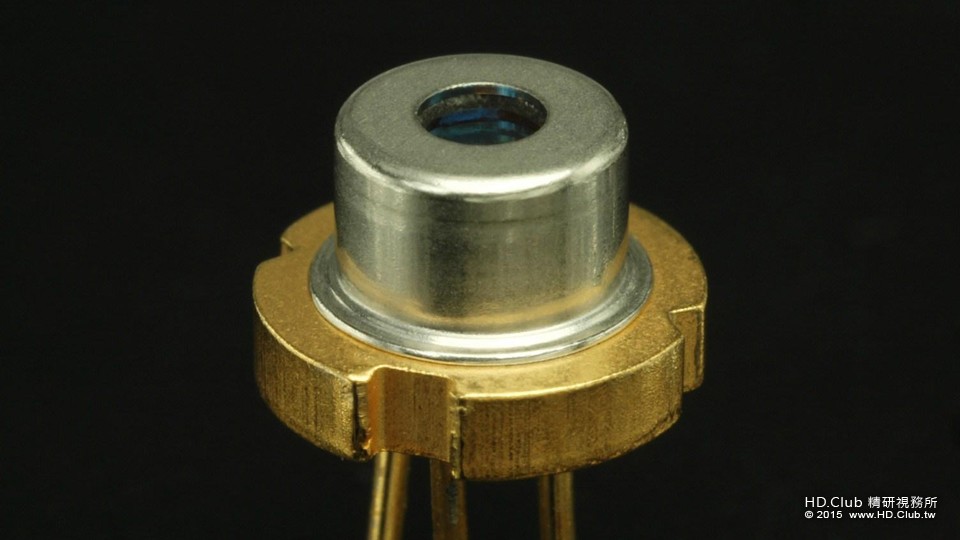

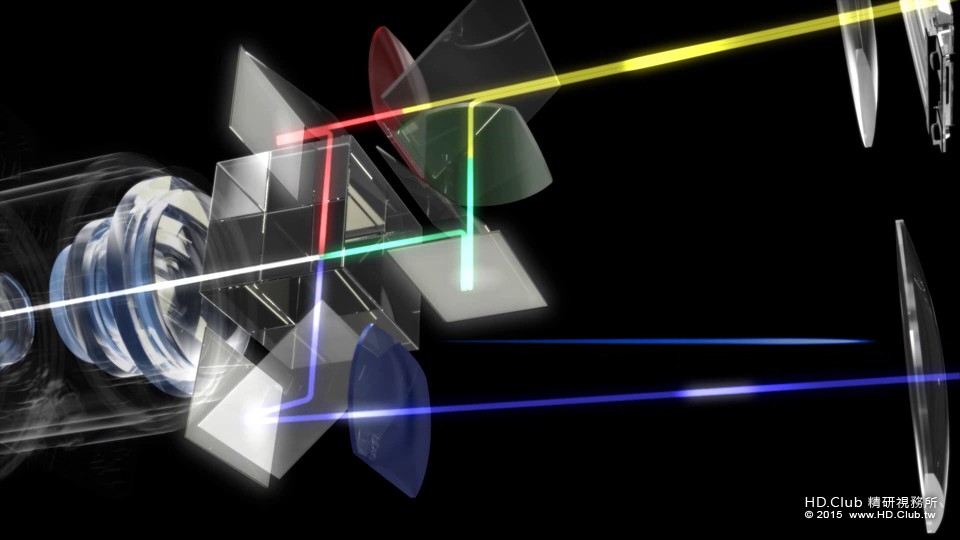

首先我們看第一張圖：這是雷射光二極體的近照。原始的雷射光二極體僅可發出藍色光，為了能夠讓光源生成基本的RGB三原色光並使其匯聚成像，Epson將其中的一組的雷射發光二極體用磷光體色輪將藍色光分出兩道黃色光，然後再透過雷射分色鏡將黃光分色為紅光與綠光，使其最後可以在鏡頭前方的稜鏡以RGB三原色光匯聚。






雷射光源在家用投影機上的採用為什麼是很大的突破？首先，雷射光的調變與反應速度等特性均比傳統燈泡要來得更優秀許多。正是由於雷射光的採用，光源在全亮以及全暗的瞬間處理可以做到沒有時間差，也就是雷射光可以做到所謂的＂Instant On＂跟＂Instant Off＂，即時開啟與即時關閉。這個Instant On與Instant Off的特性除了直接反映在Epson EH-LS10000的20秒快速開機速度上，在全流明運作待機畫面立即進入電影前的黑色屏幕也不會在螢幕的正中央看到傳統燈泡由亮轉暗的調變反應時間，而是直接由全亮直接到全暗。

第二，接續雷射光本身調變的優秀特性，在雷射光即時關閉的同時可以直接輕易快速地達到0流明度，這也是Epson EH-LS10000所一再強調的絕對黑色Absolute Black。這個絕對黑色的規格也意味著雷射光源的採用造就了Epson EH-LS10000所能提供的極佳對比度以及透過雷射光自身調變所達到的漂亮黑色階調與極佳的暗部細節。

第三，同樣是基於雷射光本身優秀的光學特性，以雷射光做為光源的投影機或影像裝置，可以輕鬆地超過傳統的sRGB，真正能夠到達高於業界水準更進一步的廣色域。色域的細節筆者會在1.3做詳細說明。

最後，雷射光比起傳統含汞燈泡，有著更為優秀的光衰減曲線。Epson官方原廠所標示的光源壽命來到了30,000小時，除了比起我們一般所認知的投影機燈泡壽命3,000~5,000小時有非常大幅度的提升。另外經測試，在連續使用超過1,000小時以後，一般燈泡的光衰多半來到全新時的20~30%，但雷射光源卻僅僅只衰減5%而已。對於投影機觀賞時數長，對畫質極端要求的玩家來說，雷射光源極佳的光衰特性也勢必是一大吸引與考量重點。

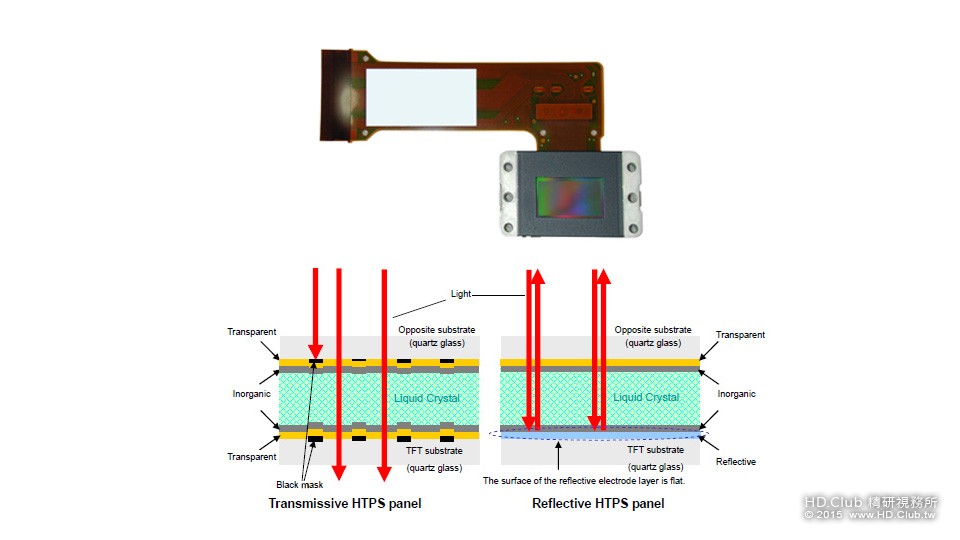

1.2 第二代Reflective HTPS--反射式HTPS面板
Epson EH-LS10000的第二個技術亮點，是第二代Reflective HTPS--第二代HTPS反射式液晶面板的正式產出與採用。

HTPS是high-temperature polysilicon的縮寫，中文的直譯名稱是高溫多晶矽。HTPS是Epson投影機事業部門的最重要核心技術與元件，因為Epson無論從入門到高階，從Data機乃至於專業商務機，幾近全數的Epson 3LCD投影機均是採用自家研發生產的HTPS面板。在2014年，Epson的HTPS主動矩陣穿透式LCD的總出貨量已高達1億片，相當於3千3百萬台投影機（3LCD，總量除以3）。


或許有人會問：「為什麼一定要採用新的HTPS反射式液晶面板在Epson EH-LS10000上？」雖然工作的原理與硬體架構大異其趣，但是HTPS反射式液晶面板與大家所熟知的LCoS有著類似的物理優點；首先，第二代反射式HTPS擁有比主動矩陣穿透式LCD更高的對比度；更高的對比度可以更深刻還原自然且栩栩如生的畫面與亮暗部細節。

第二，在投影機原生4K解析度液晶面板技術徹底突破之前，HTPS反射式液晶面板所能帶來的最大好處之一，便是像素位移（Pixel Shift）機構件的採用。這個像素位移的能力藉由HTPS反射式液晶面板，Epson EH-LS10000影像處理晶片組，以及4K訊號端的HDCP 2.2／HDMI 2.0接收電路連成一氣，讓Epson EH-LS10000投影出幾近於4K解析度的超高畫質畫面。

第三，第二代的HTPS反射式液晶面板由於其本身設計與物理特性，像素與像素之間的間隔非常微小，因此在投影到布幕上的畫面幾乎完全看不到在LCoS上所常常出現「晶格」狀的顆粒；也正由於晶格的消失，Epson EH-LS10000投影出來的畫面非常精緻與細膩，這樣精緻與細膩的表現是過往我們在眾多LCoS乃至是高階DLP投影機上面所看不到的。

第四，第二代的HTPS反射式液晶面板驅動更新率已高達480Hz，是過往HTPS的2倍（240Hz）。高驅動更新率所帶來的高反應速度對於3D影像的觀賞是一極大助益。後續我們也會在3D專門測試的章節對其3D畫面表現做完整詳細的描述與說明。

除了以上所提到的優點，第二代HTPS反射式液晶面板比起第一代HTPS有著更好的光反射效率（15%），開口率也比第一代更高（8%），使用的壽命也較第一代大幅增加至2倍。藉此Epson EH-LS10000能投影出極為細緻的畫面並且長時間使用卻擁有著極低的顏色衰減度。

1.3 進化的色域：DCI色域與Adobe RGB
不曉得各位還記不記得LaserVue，全世界第一台採用雷射光源與單片式DLP的背投影電視？當時以雷射光做為背光源，經由精研真平版主所量測出來其達到的色域數據，著實讓所有參與測試的精研版主們開了眼界，也體會到了雷射光在色域上的極大優勢。

本次Epson EH-LS10000不惶多讓，由於其採用雷射二極體所發出的雷射光是目前最接近單波長／單色光的技術，致使Epson EH-LS10000的色域值一舉超越了傳統水銀燈泡，或者是一般陰極燈管／LED背光電視的sRGB（黑色小三角形），而來到了DCI以及Adobe RGB的區塊。由於日本CS衛星已經在去年年中開始放送4K 60p訊號的影片，同時其色域開始使用了最新BT.2020的規格（如最近熱門的4K世界遺產便是）。以目前顯示裝置來說，要能夠還原並正確顯示4K BT.2020色域的影片，機器本身能夠有符合廣色域的支援度在可見的未來是絕對必要的一大重點，否則以一般sRGB色域觀賞BT.2020的影片將有顏色無法對應的狀況發生。

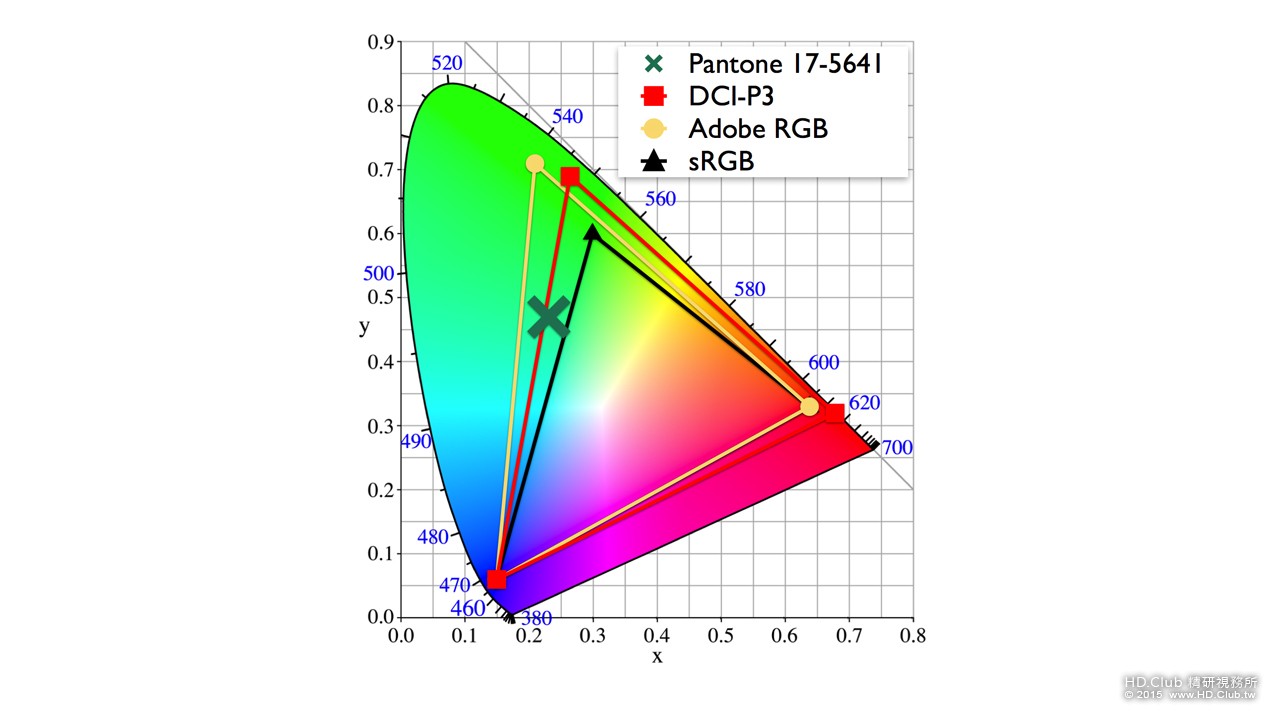

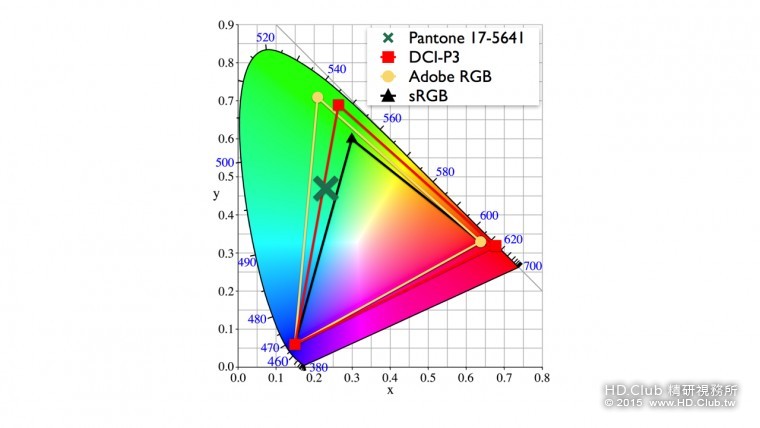

下圖是Epson EH-LS10000的色域支援以及在選單中的列表。使用上非常清楚與方便，針對不同的片源可以做快速色域設定值的切換；本文末亦有真平版主針對本次Epson EH-LS10000的量測圖表，相信可做為對標準sRGB色域，廣色域Adobe RGB以及數據相當要求的精研會員一個相當重要的參考指標。


1.4 4K升頻能力與HDCP 2.2
在2015年的現在，4K藍光的規範尚才剛剛釋出，4K數位訊號源以及4K軟體尚未全面普及的今天，消費者購買4K投影機或者是相關顯示裝置所能夠立即享受到的優點以及好處，便是2K升頻4K了。Epson EH-LS10000在2K升頻4K上的功能與設計相當地用心推敲與思考，在現有的技術上更新並進化，來達到更好更細膩的畫質。

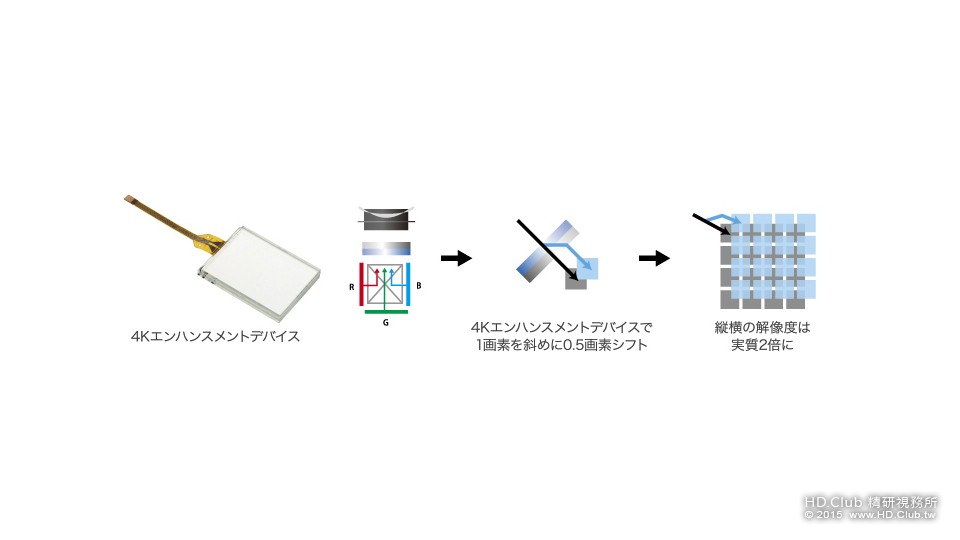

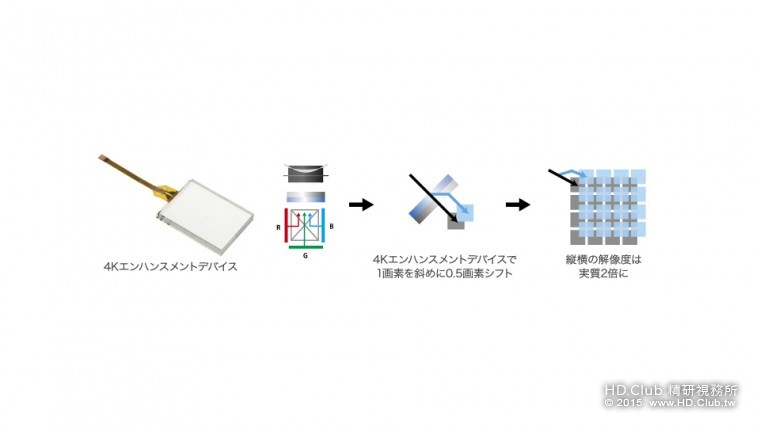

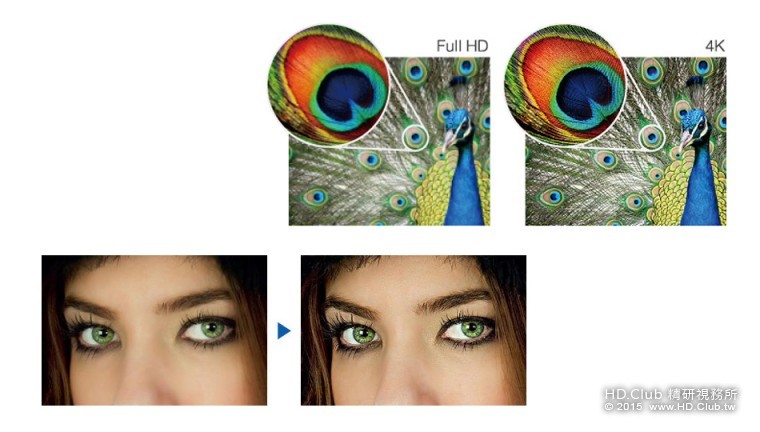

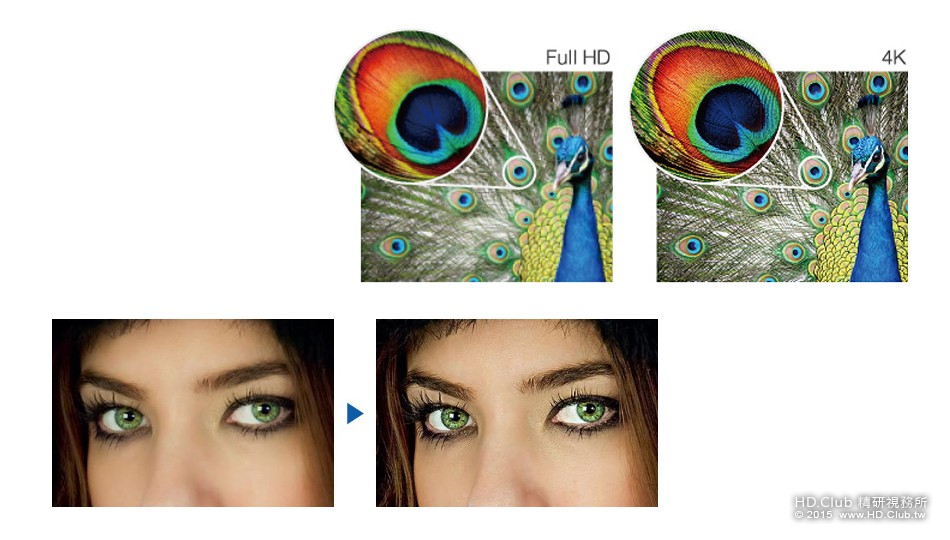

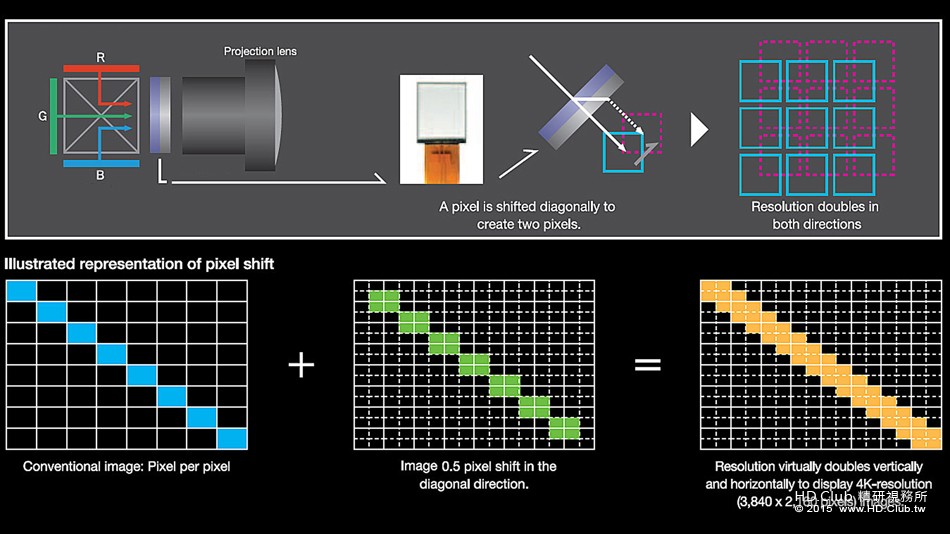

Epson目前所採用的4K升頻技術，與已知的LCoS e-shift的工作機制類似，都是在RGB三色光匯聚以及光學鏡頭的中間，加入了Epson獨家開發的4K升頻裝置。該裝置會將原本的單一像素以對角線的方式位移0.5個像素，藉此能夠達到垂直與水平原始兩倍的解析度，達到3840 x 2160像素的輸出。至此不論是2K輸入或者是4K輸入，皆能夠透過像素位移的功能以4K方式輸出4K的畫質，讓從訊號源而來的影片以最高規格的解析度與方式顯現。

HDCP2.2的規格在未來4K藍光的支援自是不在話下。HDCP是高畫質數位內容保護（High-Bandwidth Digital Content Protection）的縮寫，係由Intel主導，主要是透過硬體的方式讓支援HDCP 2.2的4K顯示裝置與HDCP 2.2的4K數位訊號源可以成功「數位握手」溝通與工作，同時拒絕沒有支援HDCP 2.2的裝置並防止盜拷。根據官方所公佈的規格，HDCP 2.2在4K藍光上已經是必備，因此不久的未來如果想要在顯示裝置上享受4K藍光的高解析度，HDCP 2.2的支援是一定需要的，不然會有解析度下降的問題（無HDCP 2.2將可能降級輸出成1080p）。Epson EH-LS10000的兩組HDMI中的其中一組HDMI 1有支援到HDCP 2.2，因此在未來4K藍光訊號源的升級以及針對數位內容保護下的影片可以安心無虞的觀賞與使用了。

在下一章節Epson EH-LS10000 實機測試2.1的文章當中我們會更詳細地描述有關Epson EH-LS10000的2K升頻4K能力。






2. Epson EH-LS10000實機測試
接下來是緊鑼密鼓的影片以及畫面測試了。這次在很短不到一周左右的借測時間當中，我們密集地測試了現有的2K 1080p影片，3D，以及原生4K影片並作Epson EH-LS10000實機表現的翻拍。翻拍的照片我們盡可能提供大尺寸的圖檔以還原現場肉眼實際觀看的畫面，在此提供給各位一個有實質意義的參考。

當然，去現場看實機的表現一定會比照片的感覺更為真實。對這一台有興趣的不要忘了找時間走一趟展示點好好認真地欣賞畫面吧！

2.1 1920 x 1080 (1080p)

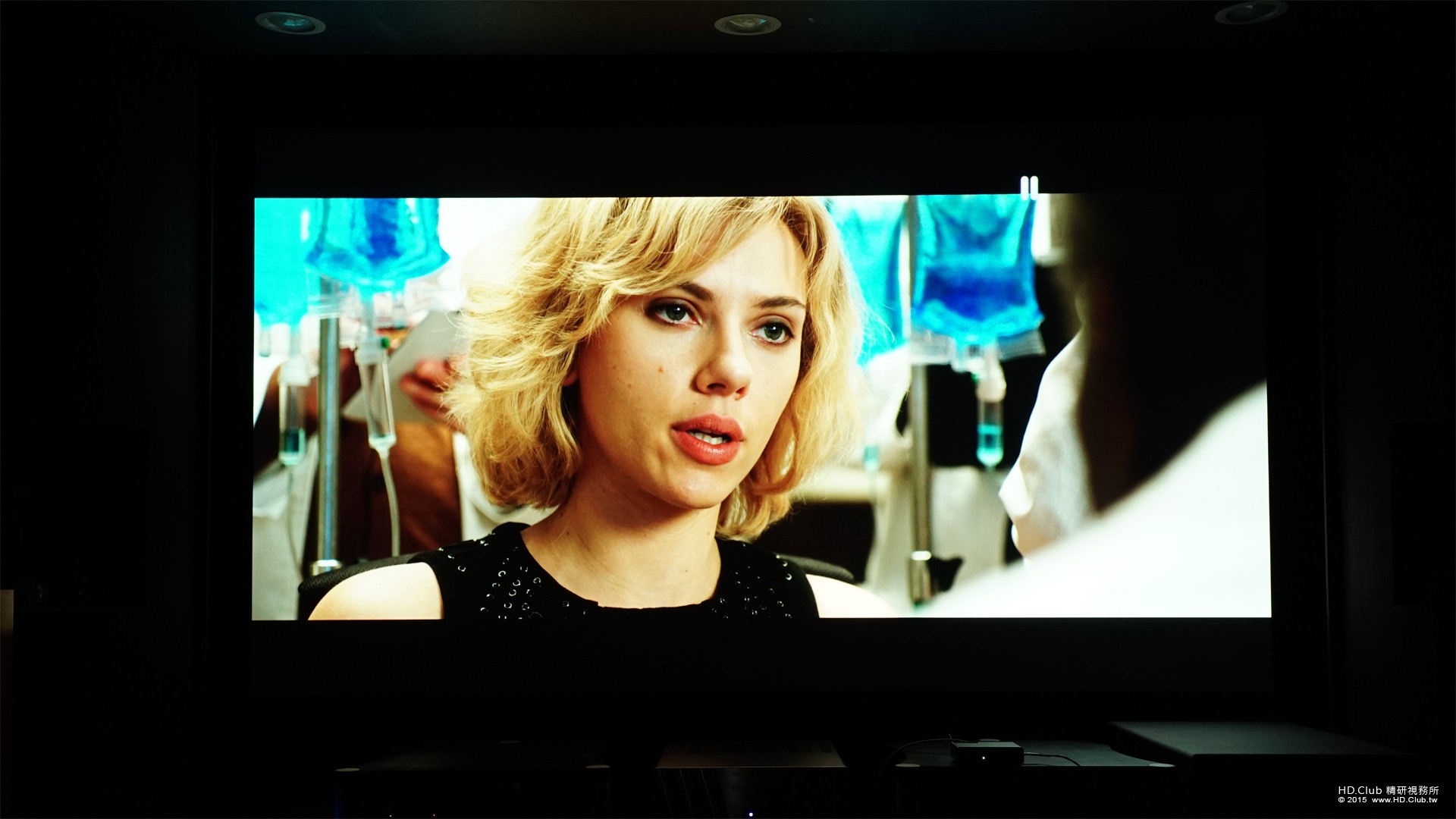

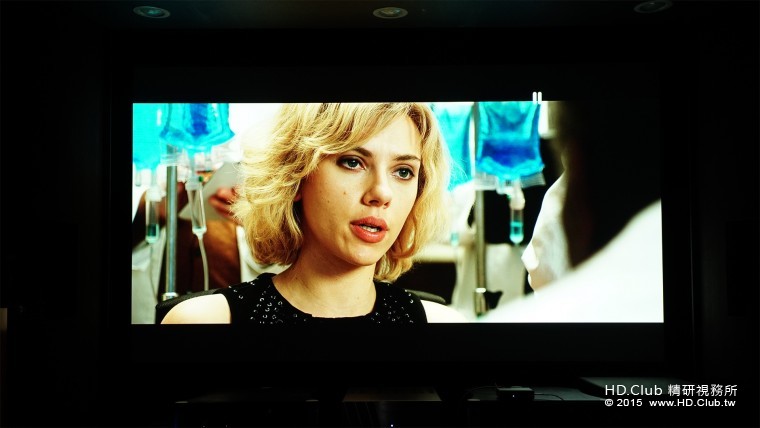

那麼我們就有請2014年入圍FHM全世界最性感女人之一的Scarlett Johansson史嘉蕾·喬韓森所拍攝的LUCY露西當作背景以及範例，來說明Epson EH-LS10000的各種功能吧！

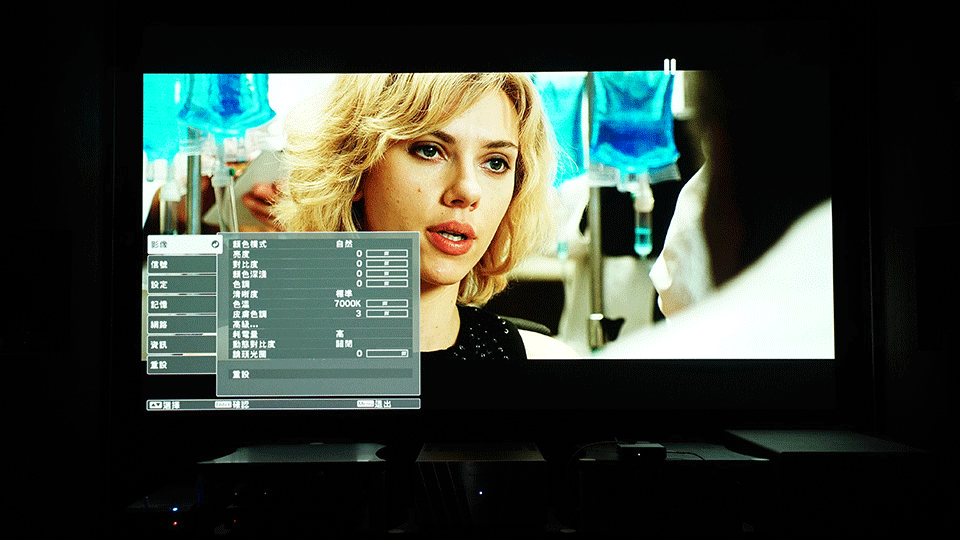

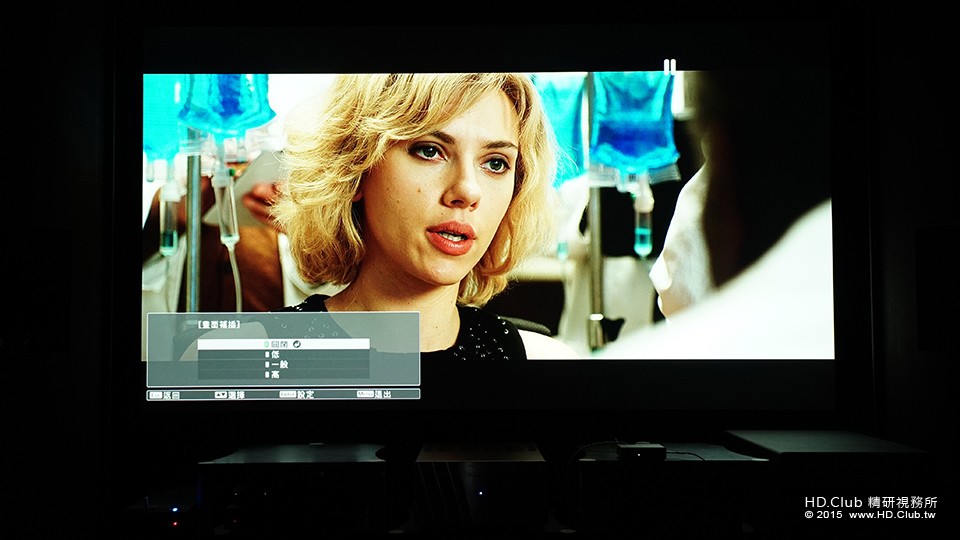

首先是Epson EH-LS10000介面的介紹，選單會出現在畫面的左下方，按Enter之後可以進入右側的項目做細部的調整；遙控器前後都可以操作，在精研總部視聽室約4.5m的投影距離倒吊正投，遙控器算靈敏可以穩定順利操作。如果對影音的調整不是那麼熟悉，其實Epson EH-LS10000的預設值的設定，包含色域以及Gamma等的出廠預設值就已經做得相當不錯且準確，比較需要調整的大概就是畫面升頻4K的強度到什麼程度了。


再來是前面文章1.2以及1.4所提到的Epson EH-LS10000第二代HTPS反射式液晶面板以及獨家的4K像素位移升頻技術的實測。下方照片我們可以看到有1~5的段數以及4K-1~4K-5的選擇。前面的1~5是超解像的部分，就是在不做4K升頻處理的情況下，以1080p解析度做像素的銳利化以及對比強化的調整；而4K-1~4K-5就是Epson EH-LS10000獨家的4K升頻技術了。

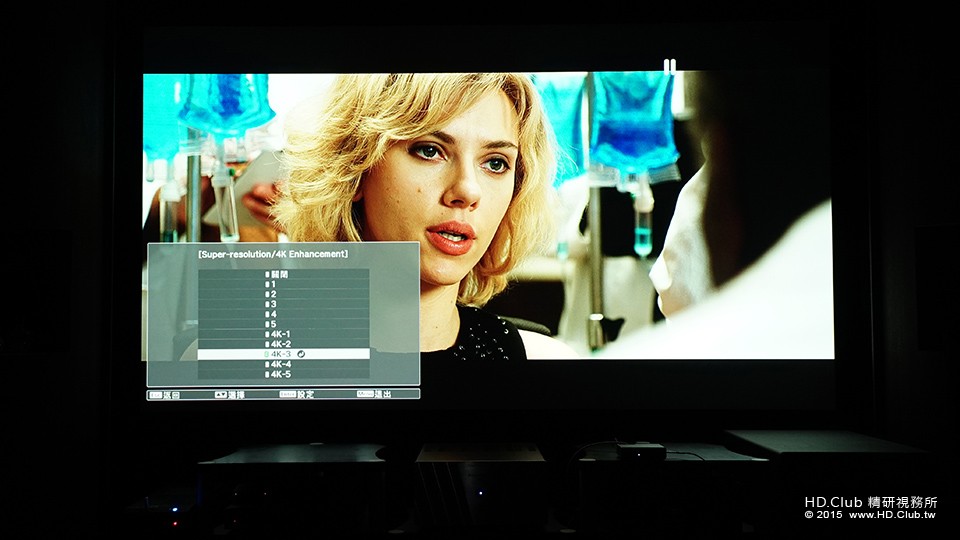

在4K升頻的部分，Epson EH-LS10000的預設值是開啟，並且設定在4K-3的檔位，經過我們反覆地測試，發現並同意這個4K-3的檔位在各方面的確是最佳建議的設定值，可以有效率地將原始1080p 2K畫面解析度提高，畫面升頻之後將變得更加細緻，細節強化的同時將亮部與暗部的反差同時提升，對比度也同時提高，畫面的處理上非常完整，細膩且漂亮。但由於影像每每個人有所偏好，因此段數上的調整亦隨同各人的偏好有強弱之分：喜歡看非常銳利的可以選到4K-5，而喜歡柔和一點的可以選擇4K-1，所呈現出來的畫面柔和與銳利的幅度均有非常程度的落差，但是均一都落在優質畫面的好球帶裡，可以讓人欣喜接受觀賞的。




各位可以比較一下第一張4K升頻關閉的照片，以及第二張4K-3升頻的照片。差異是不是非常明顯呢？4K-3之後，Scarlett Johansson史嘉蕾·喬韓森的頭髮的髮絲一根根非常清楚浮現，其性感翹厚嘴唇的唇線也表露無遺，而其身上所著黑衣服上面的金屬環，代表影像的亮部也更清楚並提升出其特有金屬的質感；同時，Epson EH-LS10000的4K升頻技術並不會讓畫面的背景部分因為對比以及解析度的強化產生一些副作用，整體畫面也並不會因為升頻而產生令人不悅的噪點。雖然解析度上升畫面變細緻人物線條變清楚，Epson EH-LS10000卻能夠維持住原生影片所應有畫面的自然以及色調，升頻之後的細膩感以及乾淨的畫面讓人彷彿就是在觀賞4K藍光一般。Epson EH-LS10000在4K升頻能力上的優質處理與高水平表現著實讓人驚訝與讚嘆連連。

（升頻前）


（升頻後，檔位4K-3）

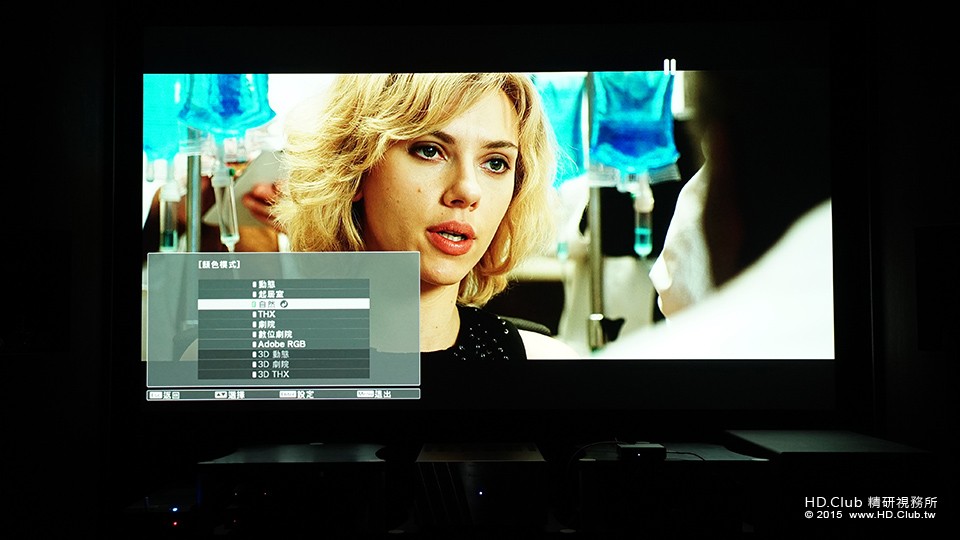

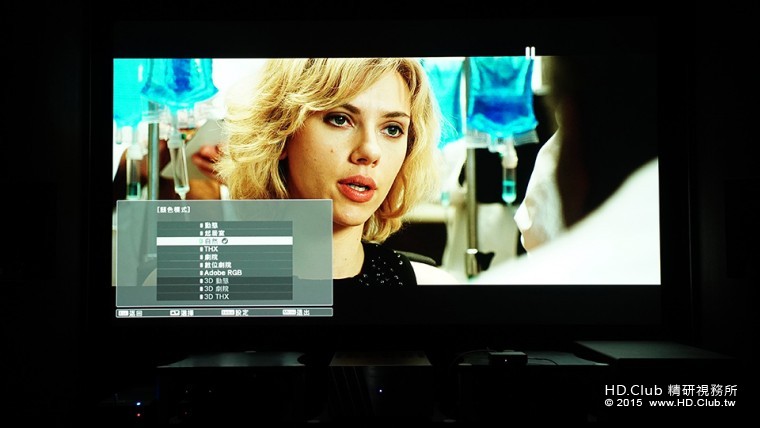

Epson EH-LS10000提供多種的顏色模式供使用者選擇，呼應前面廣色域的說明，可以看到下圖有Adobe RGB的選項，這在觀賞BT.2020色域影片的時候可以做有效的對應。


當然，高階機種的動態補插功能在Epson EH-LS10000也一樣少不了；喜歡看較為平滑流暢畫面的朋友建議可以將動態補插設定在低的檔位；然而，我們實測後發現，即使是將動態補插關閉，由於Epson EH-LS10000液晶面板的高反應速度優於業界其他，單以原生24p影片觀賞1080p電影整體畫面仍然有非常好的流暢度，並沒有畫面的晃動感，取而代之的是原生24p的菲林感。

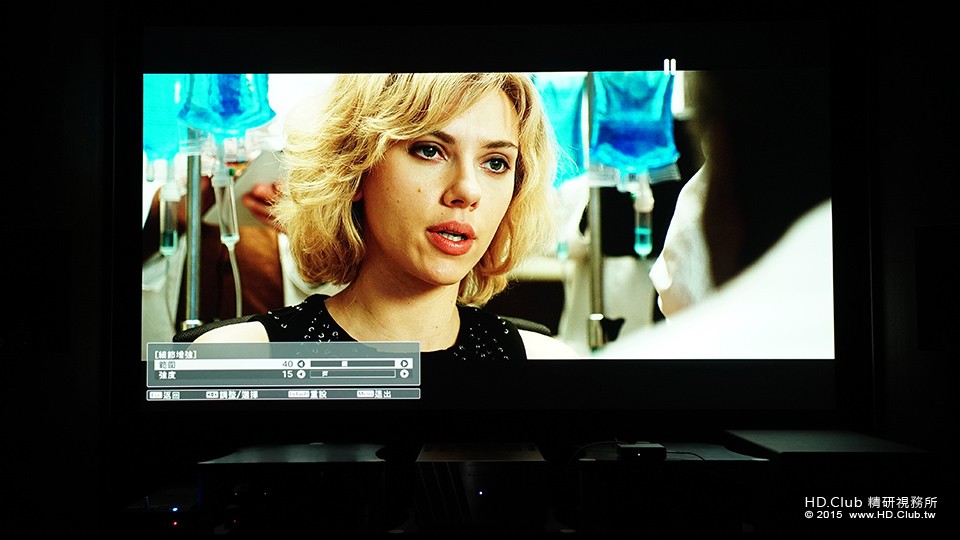

超解像細節增強的部位可以透過百分比的範圍以及強度做細部調整，對於喜歡看十分銳利影像的朋友來說這是一大便利功能。

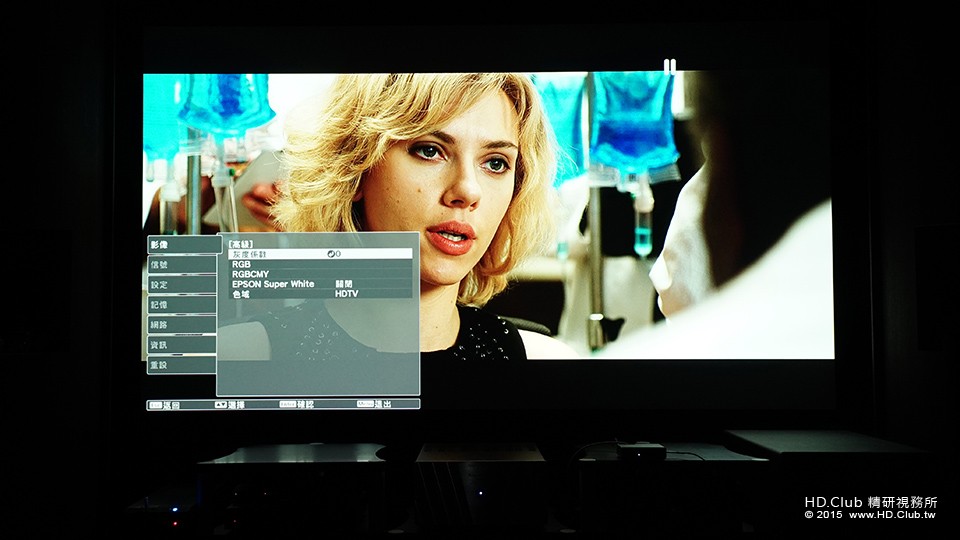

進階的Gamma灰度係數，RGB，RGBCMY以及色域調整。Epson EH-LS10000本身有通過isf的認證，因此在校色上選單以及處理上對於專業的校色人士來說可以輕鬆地調校出符合儀器量測結果與規範的標準色域值，Gamma以及白平衡。


最後是鏡頭的光圈可以獨立設定縮小與放大，對於整體畫面亮部暗部以及對比度的精細微調有更大控制範圍與幫助。

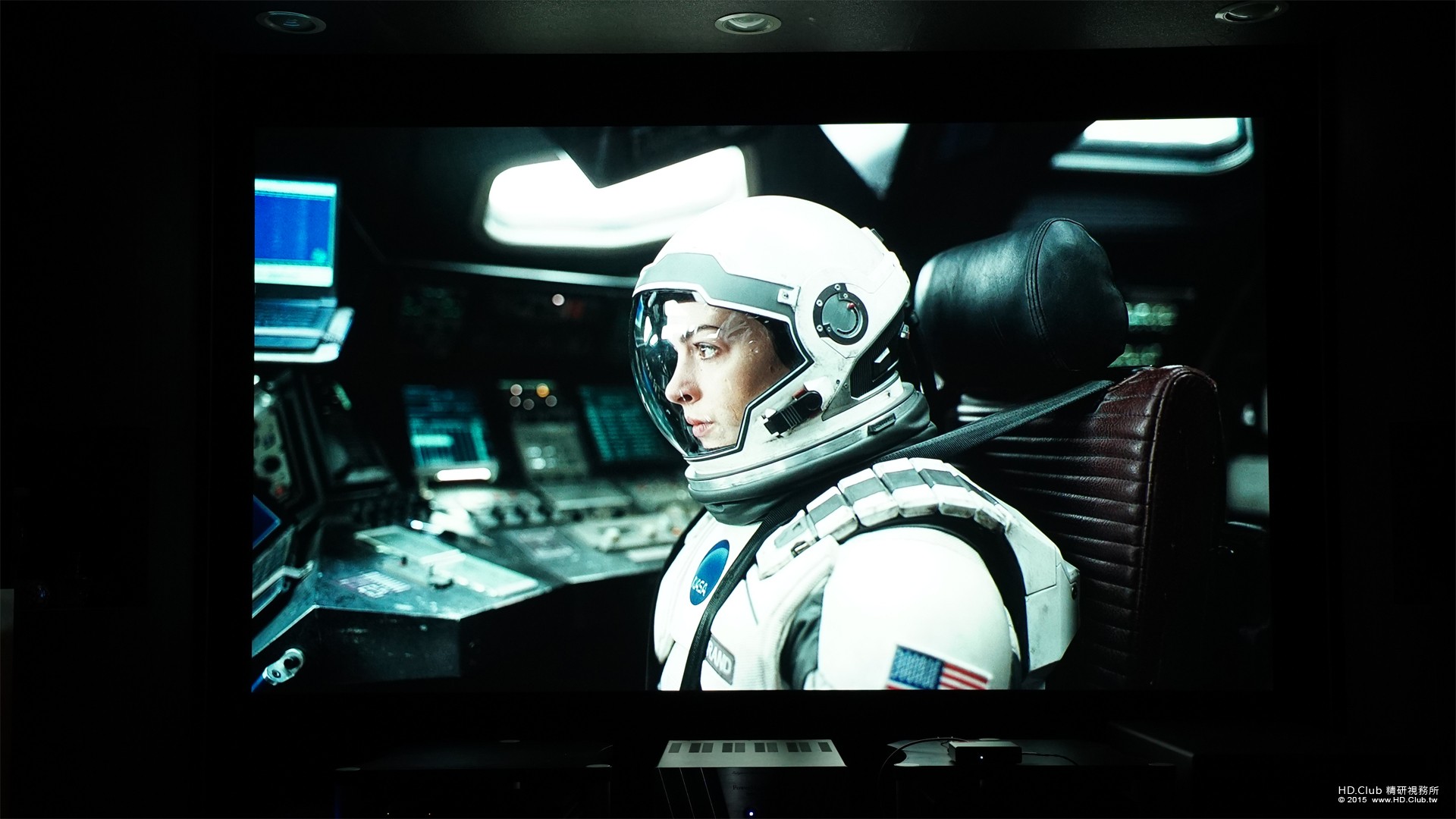

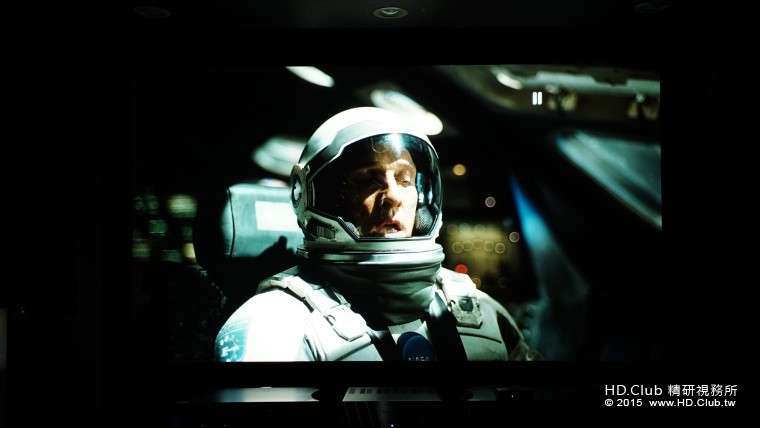

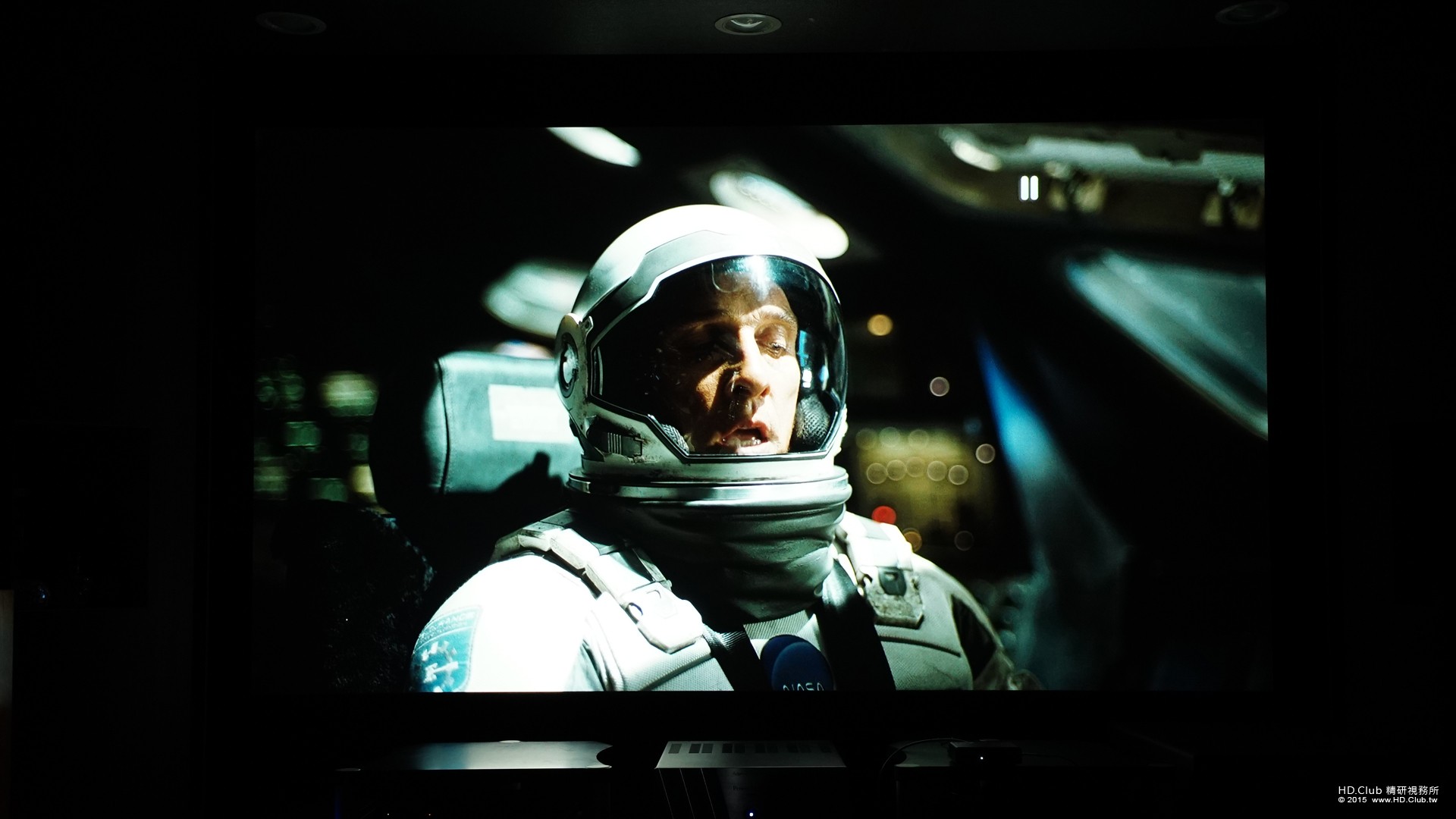

在LUCY之後我們陸續測試了一些1080p的影片，嚴格考驗Epson EH-LS10000絕對黑色的表現。Christopher Nolan克里斯多福·諾蘭的星際效應Interstellar除了是一部膾炙人口的電影，因為其冒險科幻題材的關係，內部的許多場景並沒有顏色繽紛五光十色，對投影機的黑白位階表現能力著實是很嚴苛的考驗。以Epson EH-LS10000播放1080p的星際效應Interstellar，並將升頻檔位開啟到4K-3，我們會發現除了細節的層次感變好，亮部與暗部的對比也由於其雷射光源以及第二代HTPS反射式液晶面板的優勢，讓整體的畫面表現非常的立體，尤其馬修‧麥康納Matthew McConaughey以及Anne Hathaway安‧海瑟威太空人著裝的頭盔鏡面反射發亮質感表現地淋漓盡致，猶如人物身處於面前一般。這個Epson EH-LS10000的細緻畫面，高對比以及畫面高還原度對很多熱愛高畫質電影的人來說是絕對是趨之若鶩並想要熱烈追求的。




約莫在2010年以後好萊塢八大影業有不少公司，尤其是派拉蒙影業Paramount，均將一些過往的經典電影名作重新後製並發行2D藍光甚或是3D版本的BD片，下面的鐵達尼號便是其中例子之一。經典名作的Titanic鐵達尼號是六年級生電影人生的重要回憶，藍光與3D版本的再製也讓許多人重新收藏並再次體會當時賞片的感動。

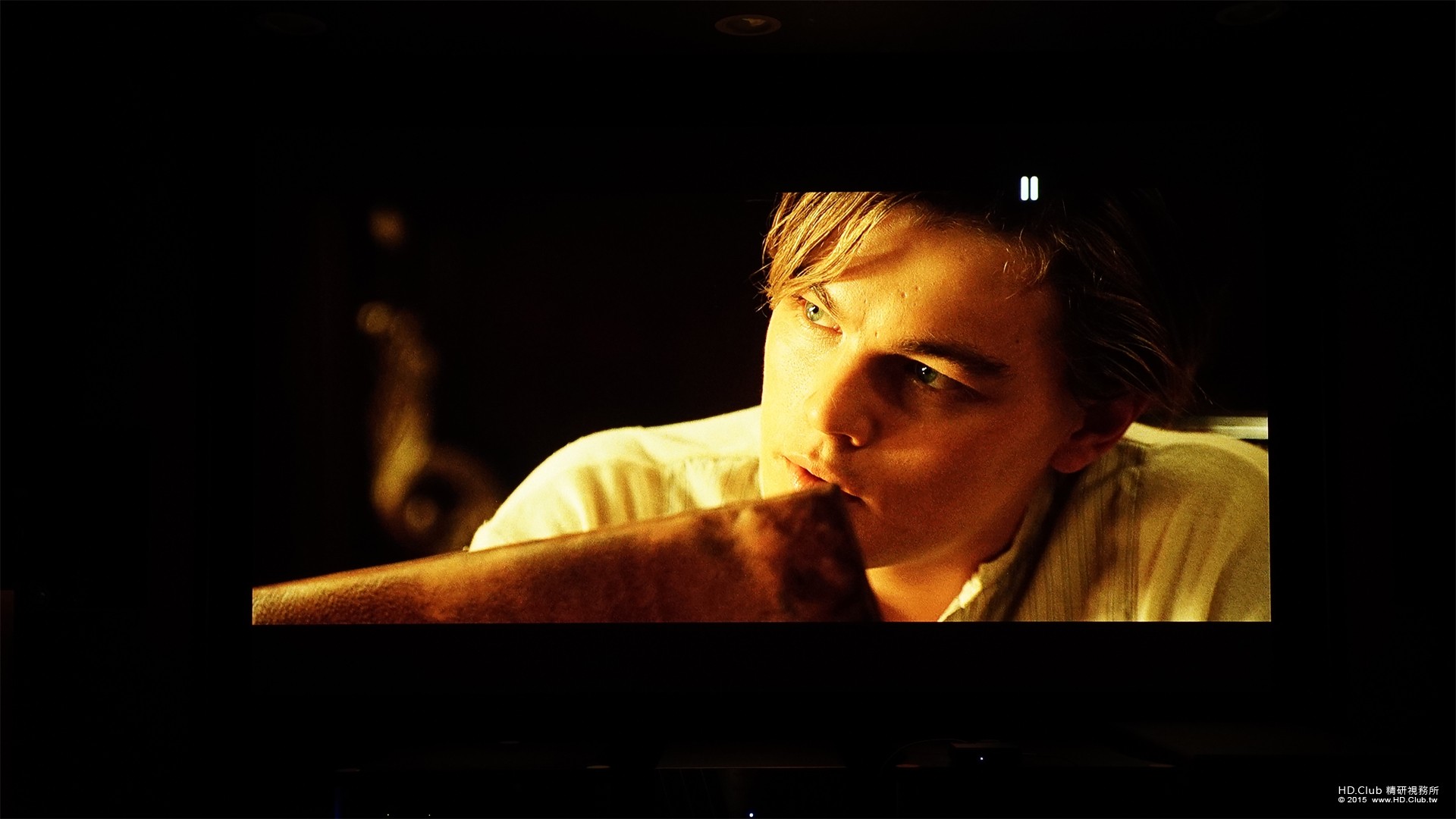

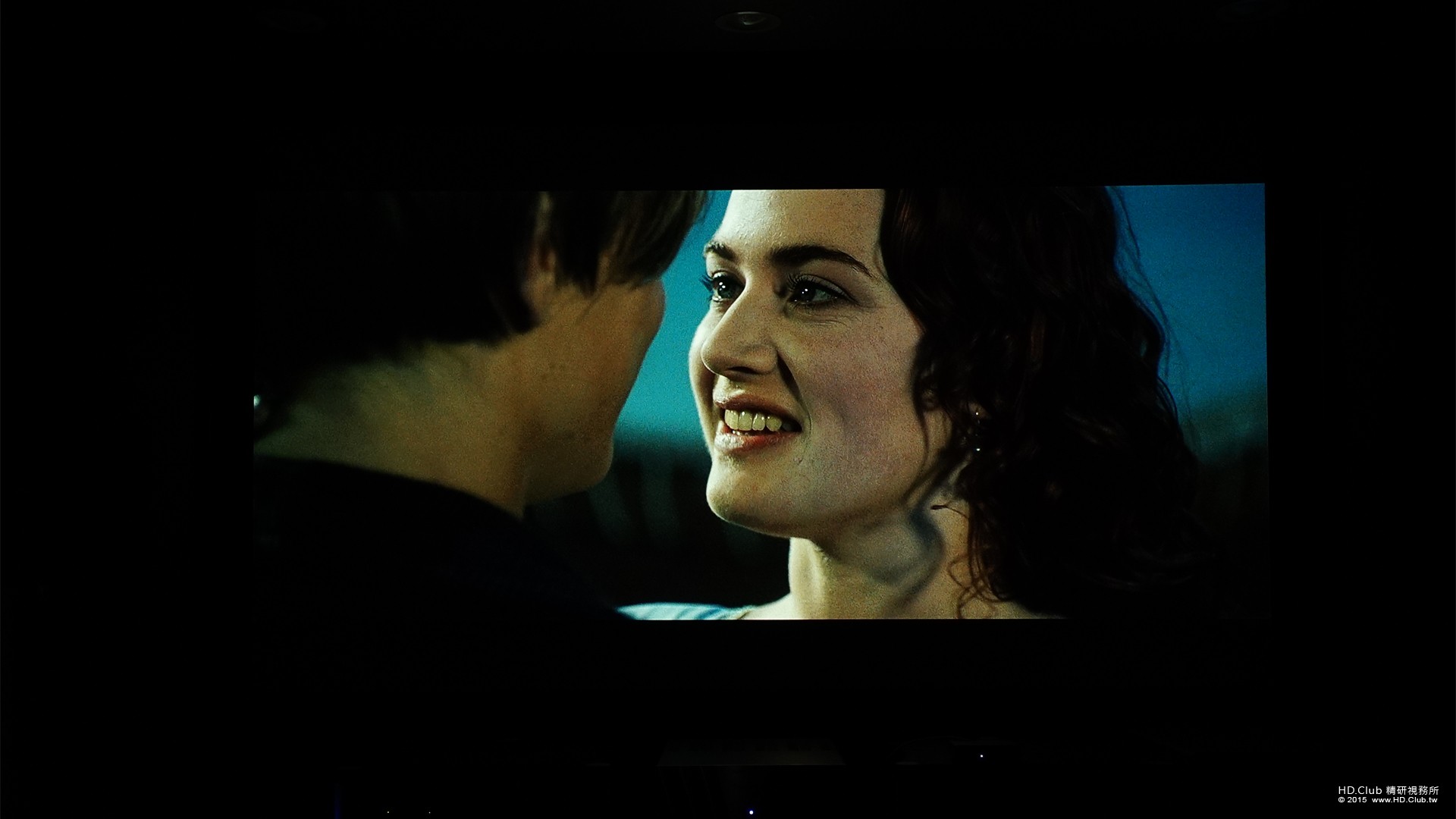

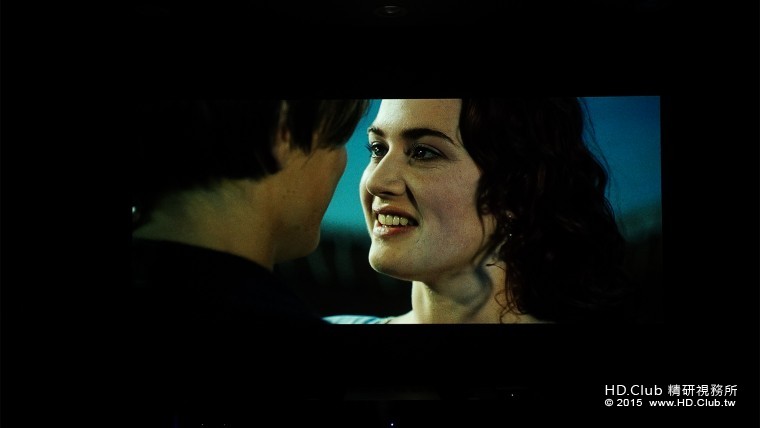

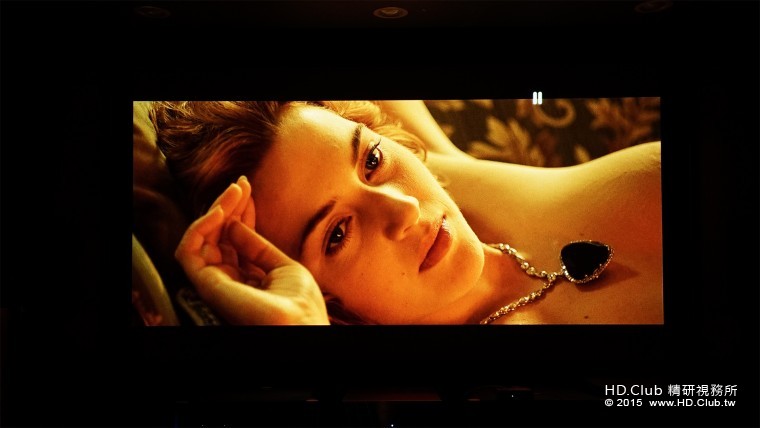

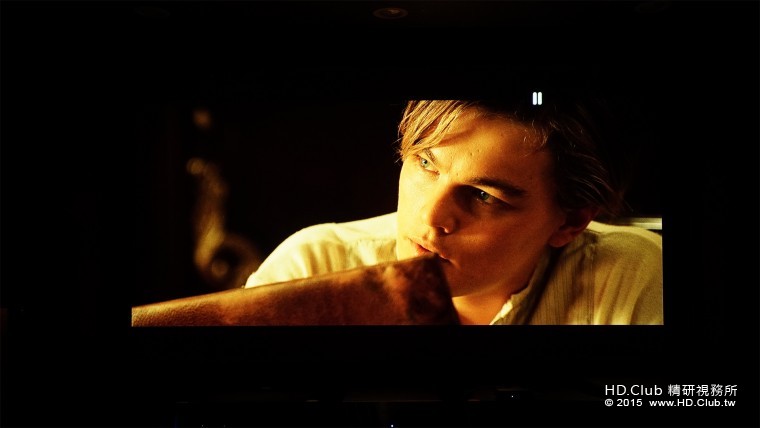

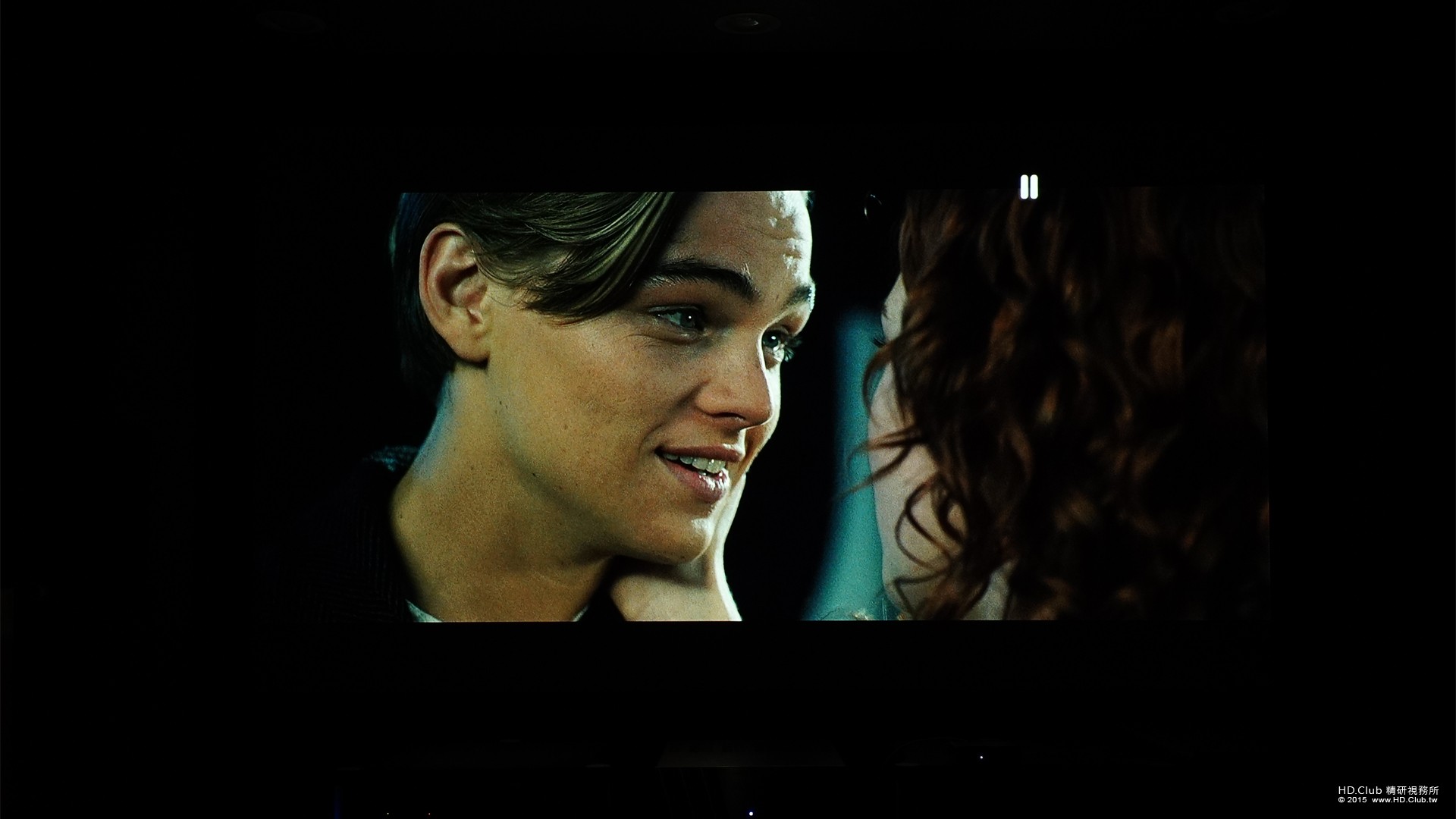

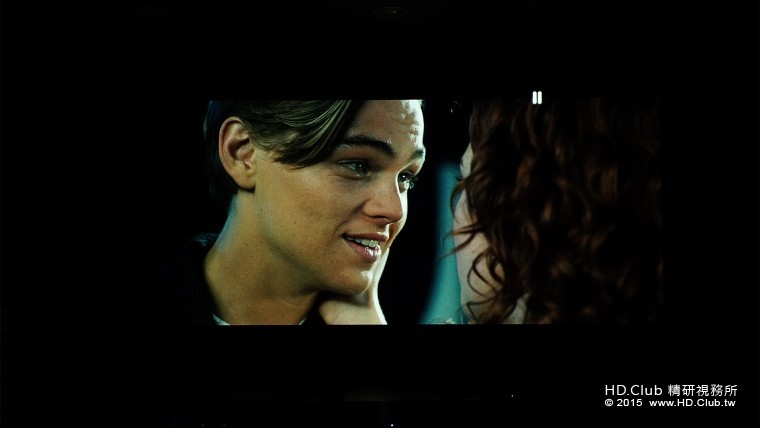

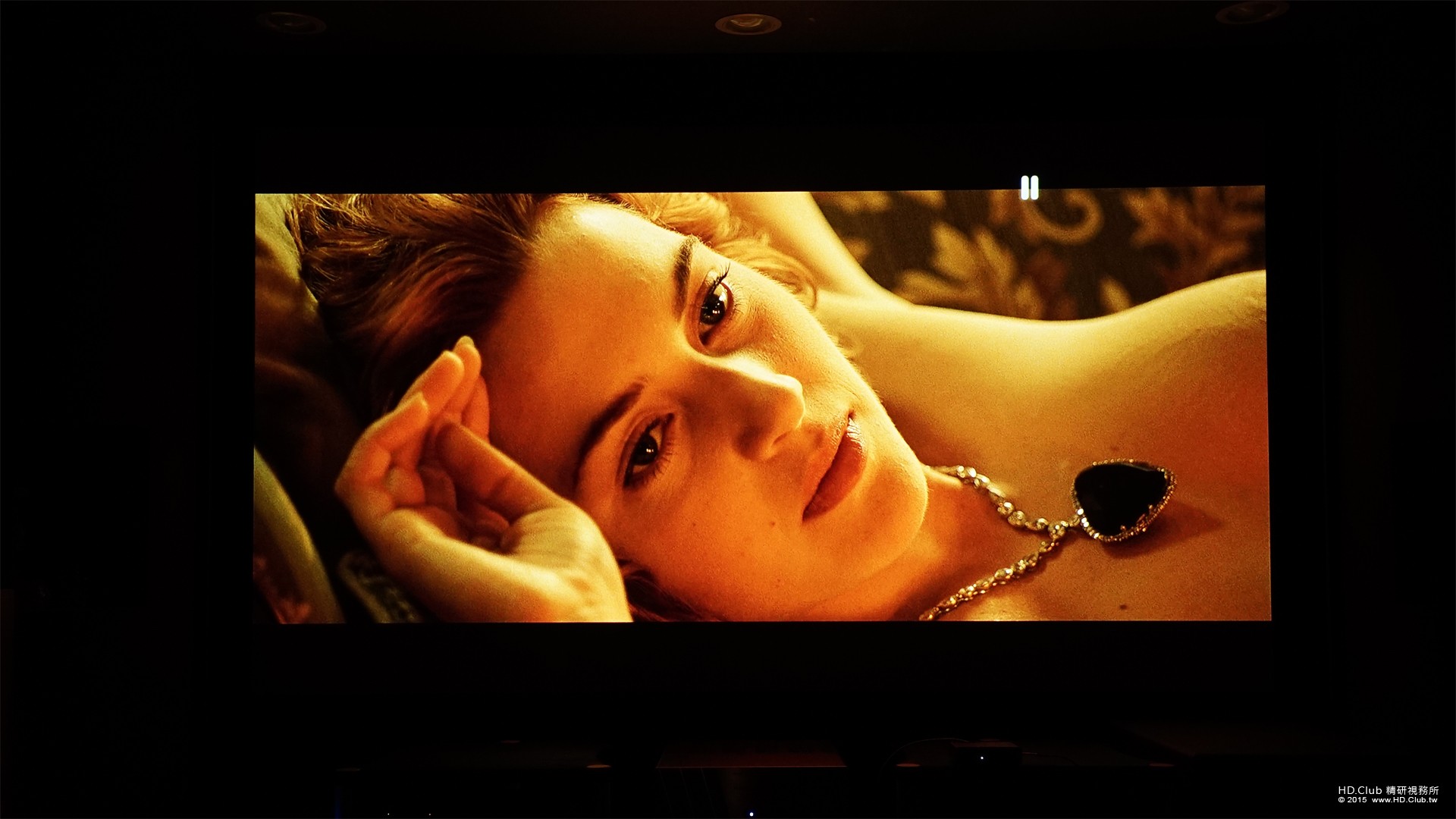

由Epson EH-LS10000所投影出的鐵達尼號Titanic (1997)呈現出什麼樣的畫面呢？首先，由於是已經迄今約18年的電影，當時拍攝上的器材以及後製等等的科技不若20年後的今天，所以畫面一出來可以很明顯發現在整體影片中基本的銳利與清晰度上並沒有辦法與現在的影片相比；除此之外，再製影片本身背景所呈現出的噪點，也比現代數位器材所拍攝的影片要來的多上不少，所以在觀賞時會很明顯地感受到往日情懷電影的明顯顆粒感，而這個明顯的噪點與顆粒感我們可以非常清楚的知道並不是從Epson EH-LS10000投影機而來，而是藍光影片本身所存在。
不過即使是舊片，Epson EH-LS10000所能夠忠實還原色彩，暗部以及層次的能力仍然非常高，比起過往在電影院所觀賞的版本仍然提供了更為豐富的臉部與畫面細節，而這麼多細節所帶給筆者第一時間心中的感受，竟是當時國外影評對女主角選角以及影片中表現上的多方批評。而看了Epson EH-LS10000真實細緻還原電影中男女主角的情愛對白與臉部近拍表情，我想大家應該可以立馬明白並知曉當初國外影評所不開心的點到底是從何而來了^^。








2.2 3D測試
前面的文章提到了Epson獨家的第二代HTPS反射式液晶面板的高速驅動更新率達到了業界新的指標480Hz，這個480Hz的規格實際觀賞精研的3D作品表現如何呢？




Epson EH-LS10000的3D效果事實上出乎我們意料之外的好。一直以來我們測試的經驗受限於LCoS的反應速度，在觀賞3D影片的3D效果以及帶上3D眼鏡後的眼睛舒適度上，在過往我們均較為讚賞DLP的表現，但是這次Epson EH-LS10000的3D效果卓實是讓我們刮目相看並加以改觀。

首先，雖然Epson EH-LS10000本身只有1500lm的輸出，但是在3D模式開啟時雷射光源會自動開啟至最亮的檔次，戴上眼鏡之後，雖然主動式眼鏡仍有部分的光衰減，但是整體的畫面亮度仍然是非常地高，跟過往我們測試LCoS投影機的3D畫面表現大相逕庭，3D亮度有很大幅度的提升；第二，由於其第二代HTPS反射式液晶面板的高對比甫加以雙雷射光源，3D畫面的黑白層次乃至於顏色表現都比起過往LCoS的3D有非常程度的進步，3D畫面的顏色與對比都邁入了一個新的里程碑。

第三，也就是最重要的一點，由於Epson EH-LS10000的第二代HTPS反射式液晶面板的480Hz高驅動更新率，在觀賞3D的時候竟可做到眼部幾乎完全感受不到過去觀賞3D畫面所可能帶來的眼睛壓迫感，連續觀賞50分鐘並沒有眼睛壓迫不適或者是頭暈目眩的狀況發生。Epson EH-LS10000真的是在我們目前測試經驗裡，以液晶面板科技做為投影顯示裝置核心，3D表現最令人激賞的一台的投影機了！

3. Epson EH-LS10000 4K 影片測試暨投影畫面翻拍

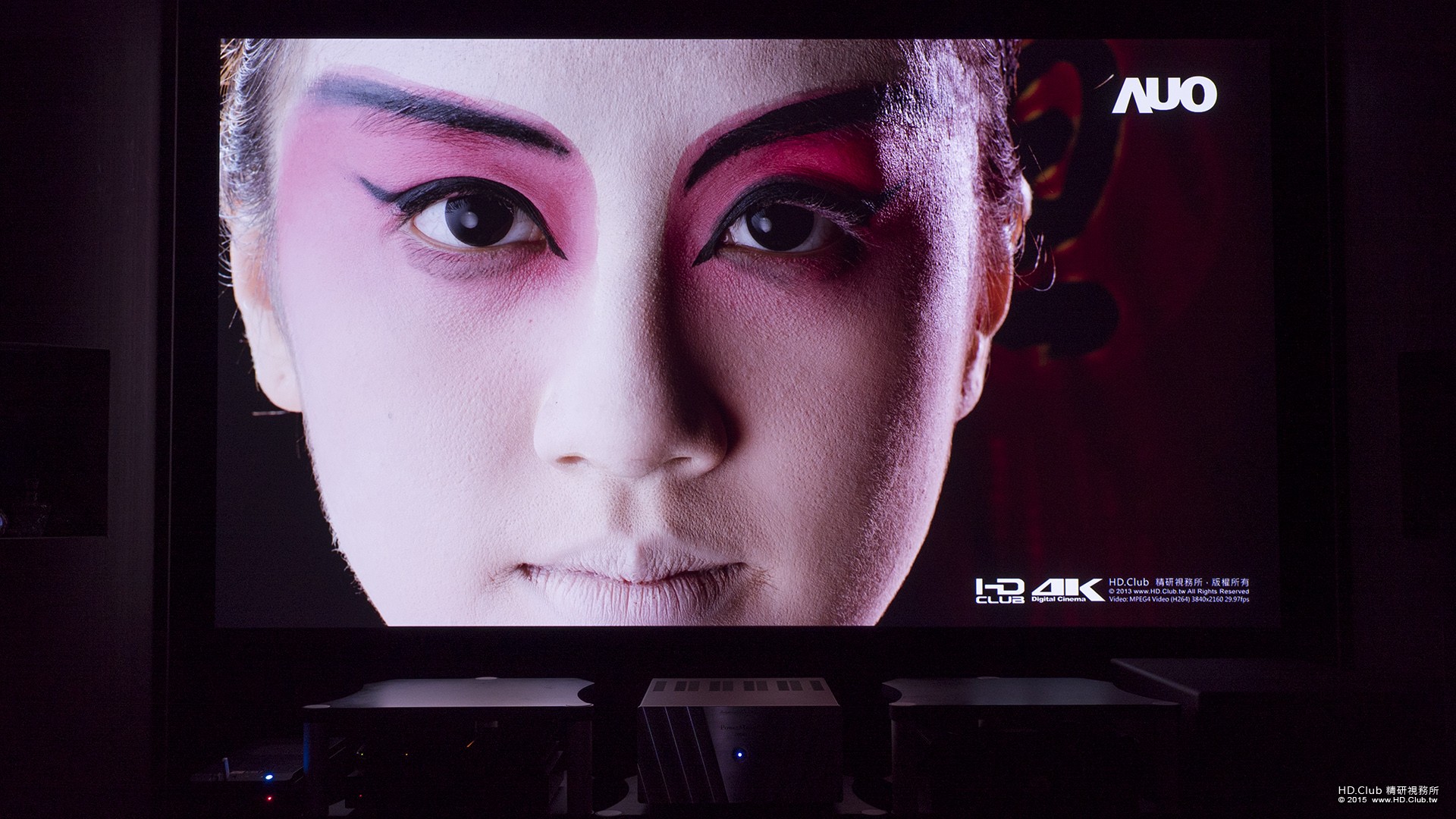

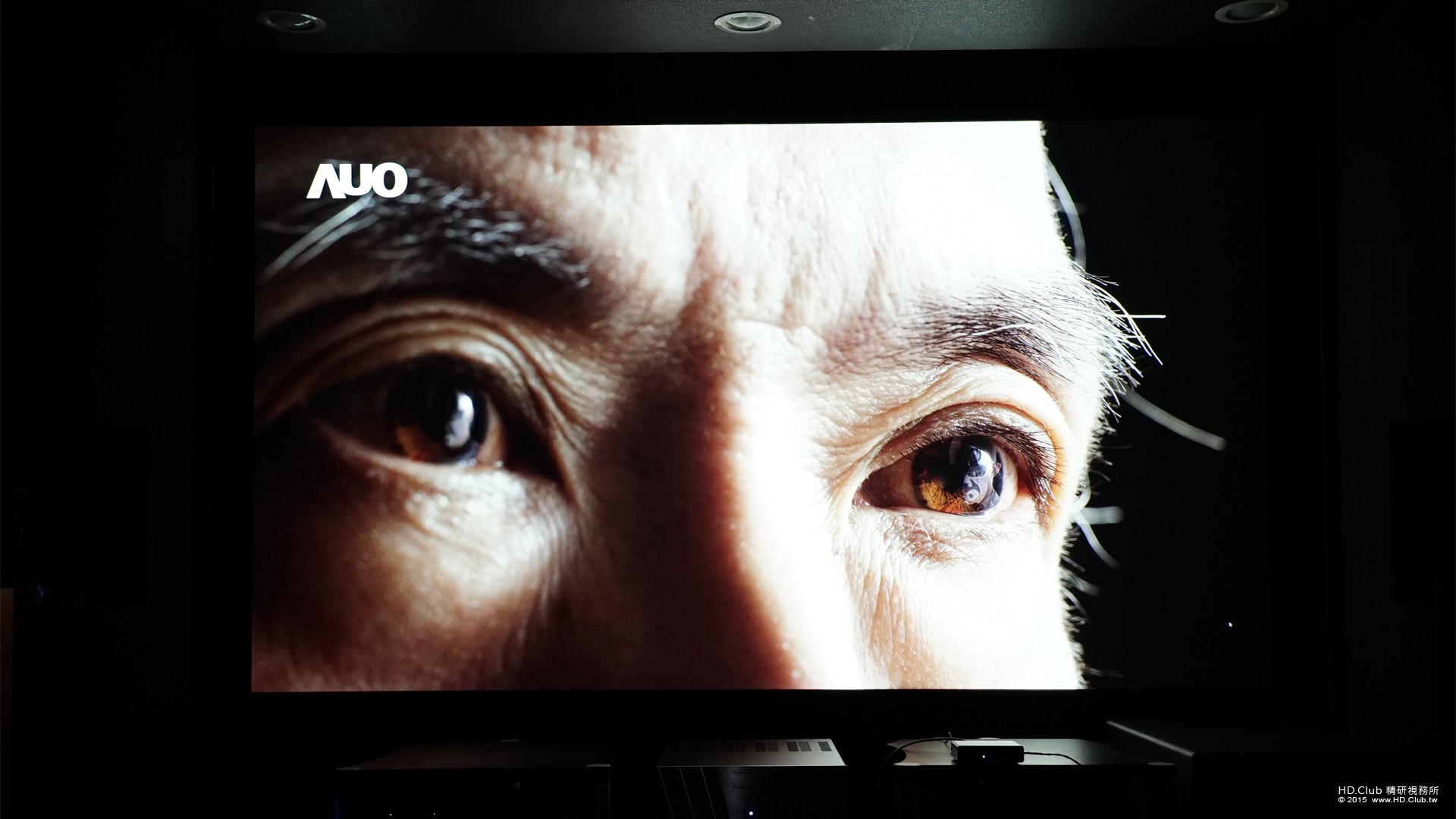

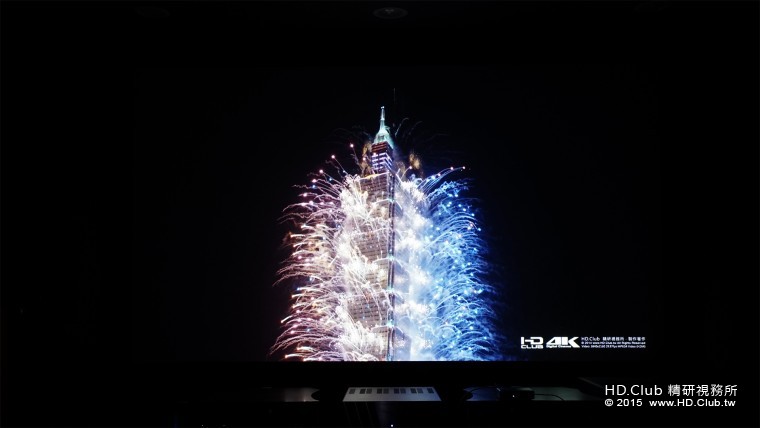

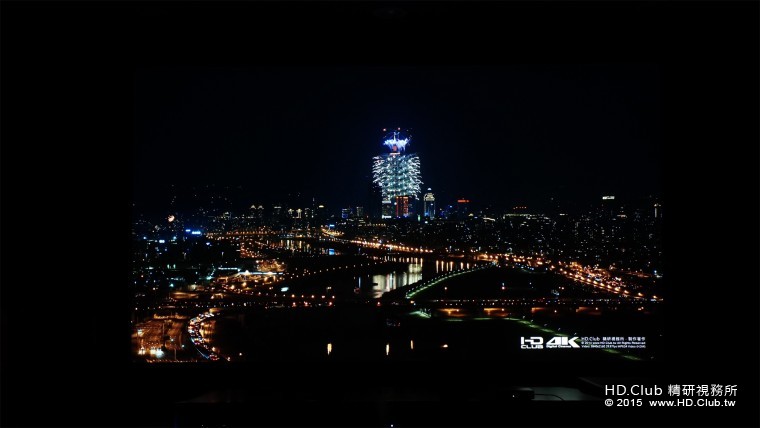

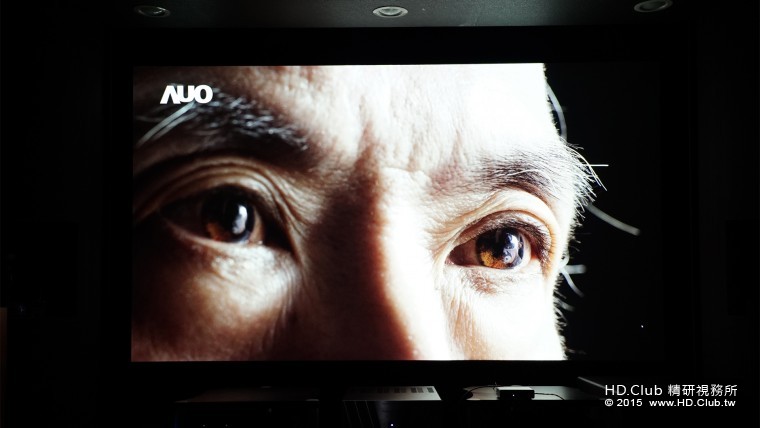

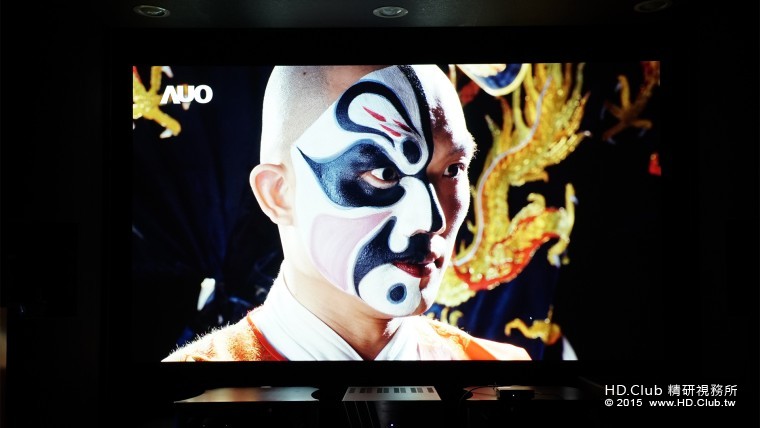

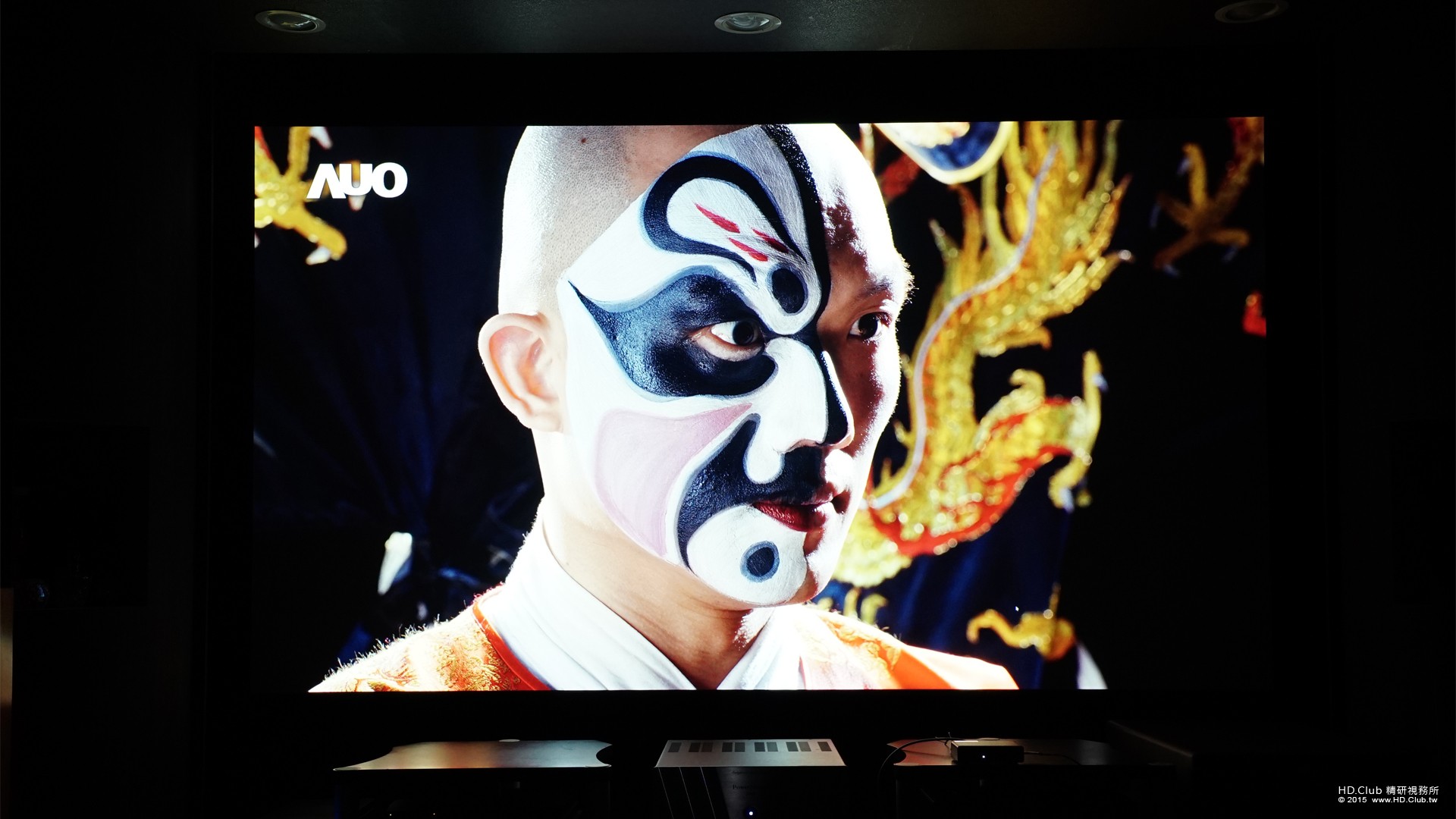

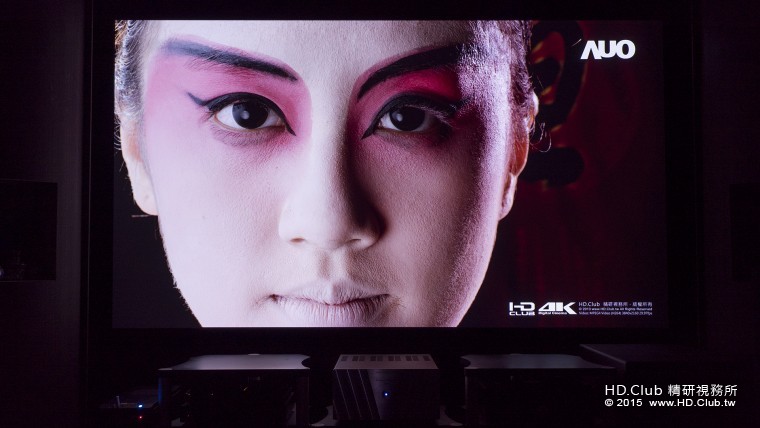

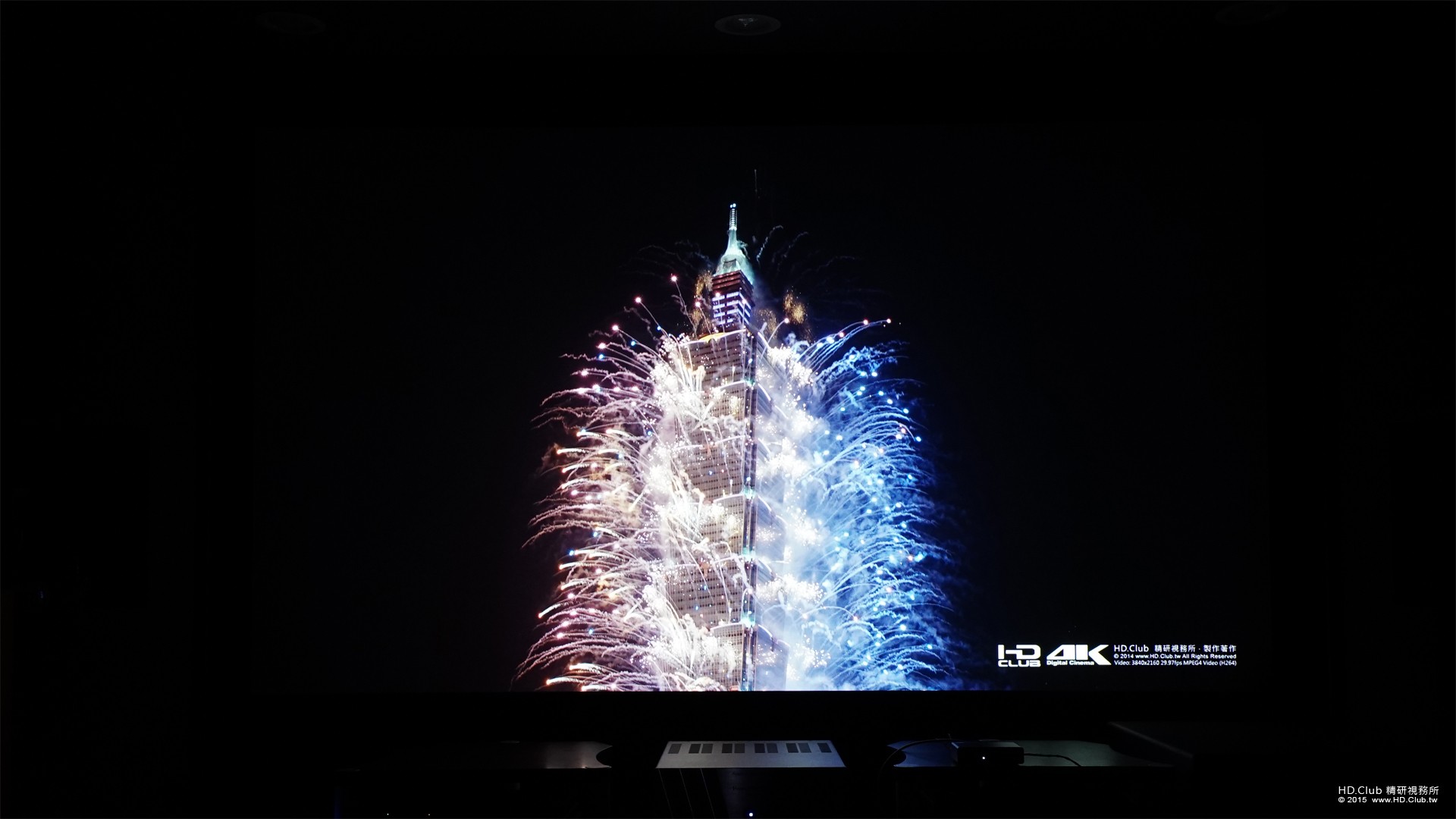

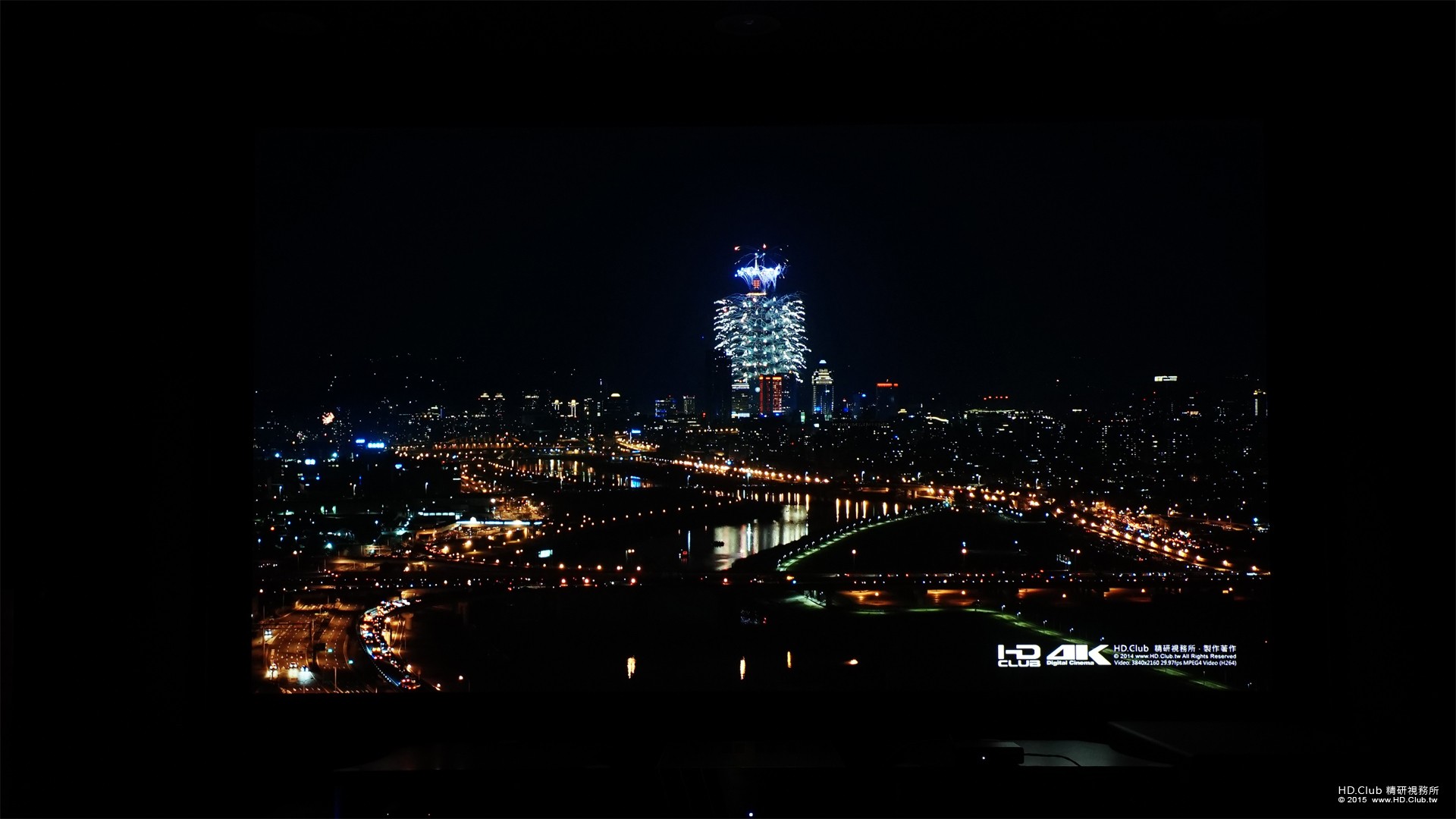

3.1 精研4K作品集錦Showreel／AUO國劇篇／4K 101煙火

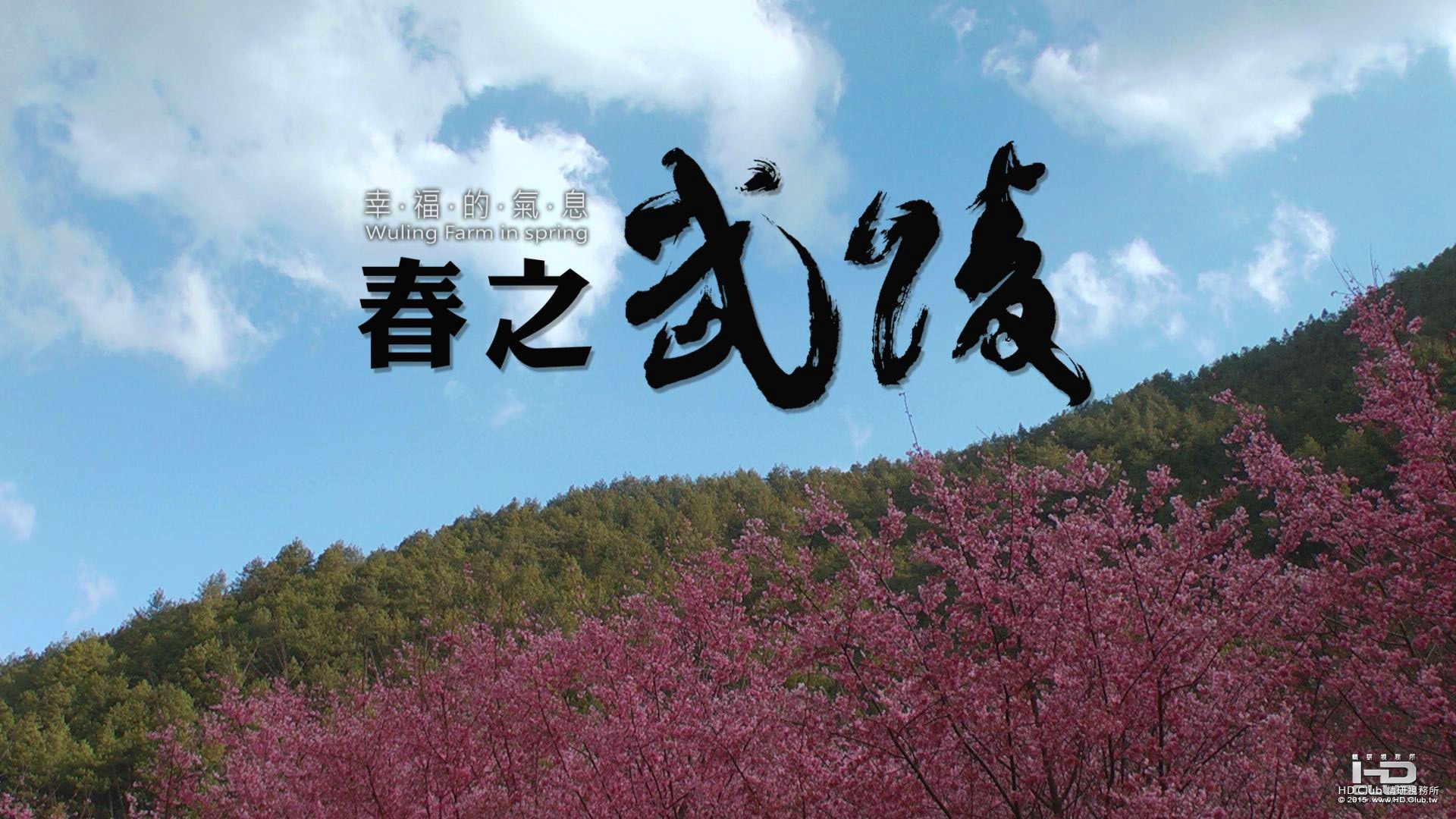

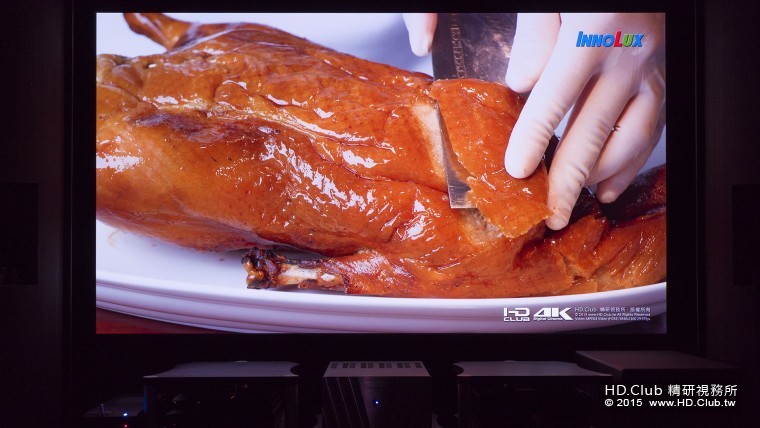

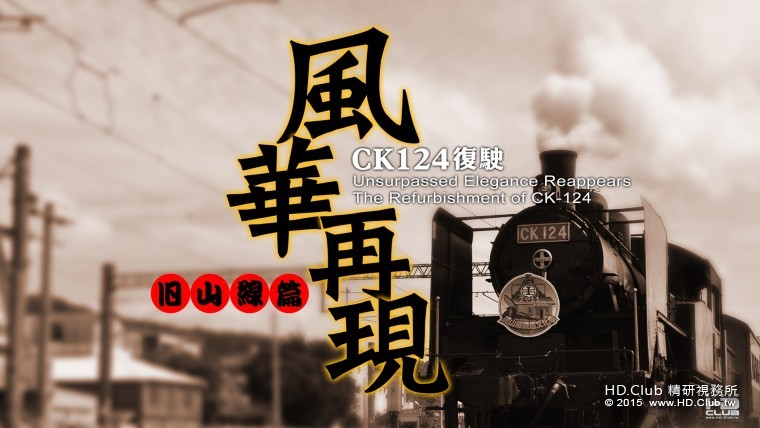

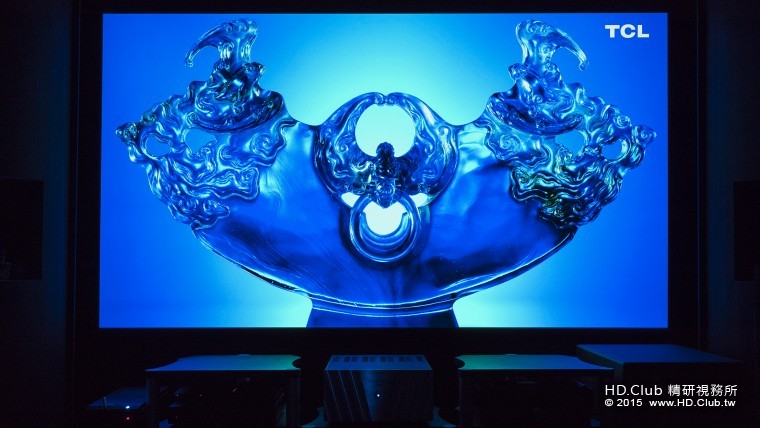

最重要的4K影片測試來了。由於精研一直是業界4K影片作品的領頭羊，在此我們也精銳盡出，將西楓站長所拍攝過的4K影片逐一在Epson EH-LS10000上做測試。

雖然是採像素位移達到4K解析度的升頻方式，但是我們實際以原生4K影片在Epson EH-LS10000上面做測試，發現其顯示出的畫面清晰度與解析度比起真實4K的顯示裝置（電視或投影機），差距的幅度很小，投影在130吋的布幕上面整體的畫面細緻度與完成度非常高。不論是外皮酥脆鮮嫩多汁的烤鴨，AUO國劇篇花旦臉部的毛細孔，國劇師父的眼睛與眉毛細節，紅色鸚鵡羽毛的層次感，又或者是4K 101煙火的暗部等等，解析度與細節的還原程度均非常高並幾乎與原生4K裝置無顯著差異，4K畫面完成度之高可以看出Epson在第二代HTPS反射式液晶面板以及像素位移裝置的研發與突破。

4K的照片翻拍我們一樣以1080p的大圖讓各位可以一睹Epson EH-LS10000在播放原生4K影片的4K超高畫質的畫面與風采。照片會說話，就請好眼力的各位精研看倌仔細欣賞了。














3.2 西藏秘境

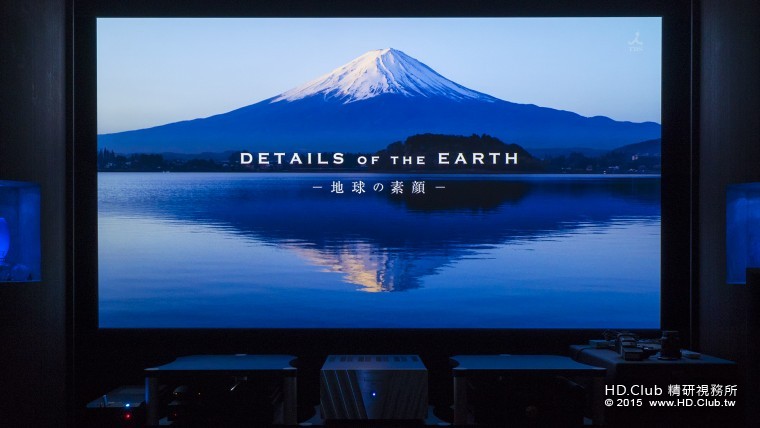

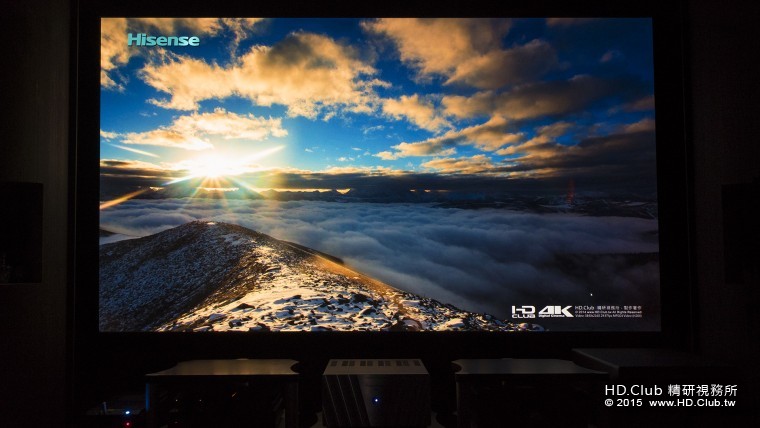

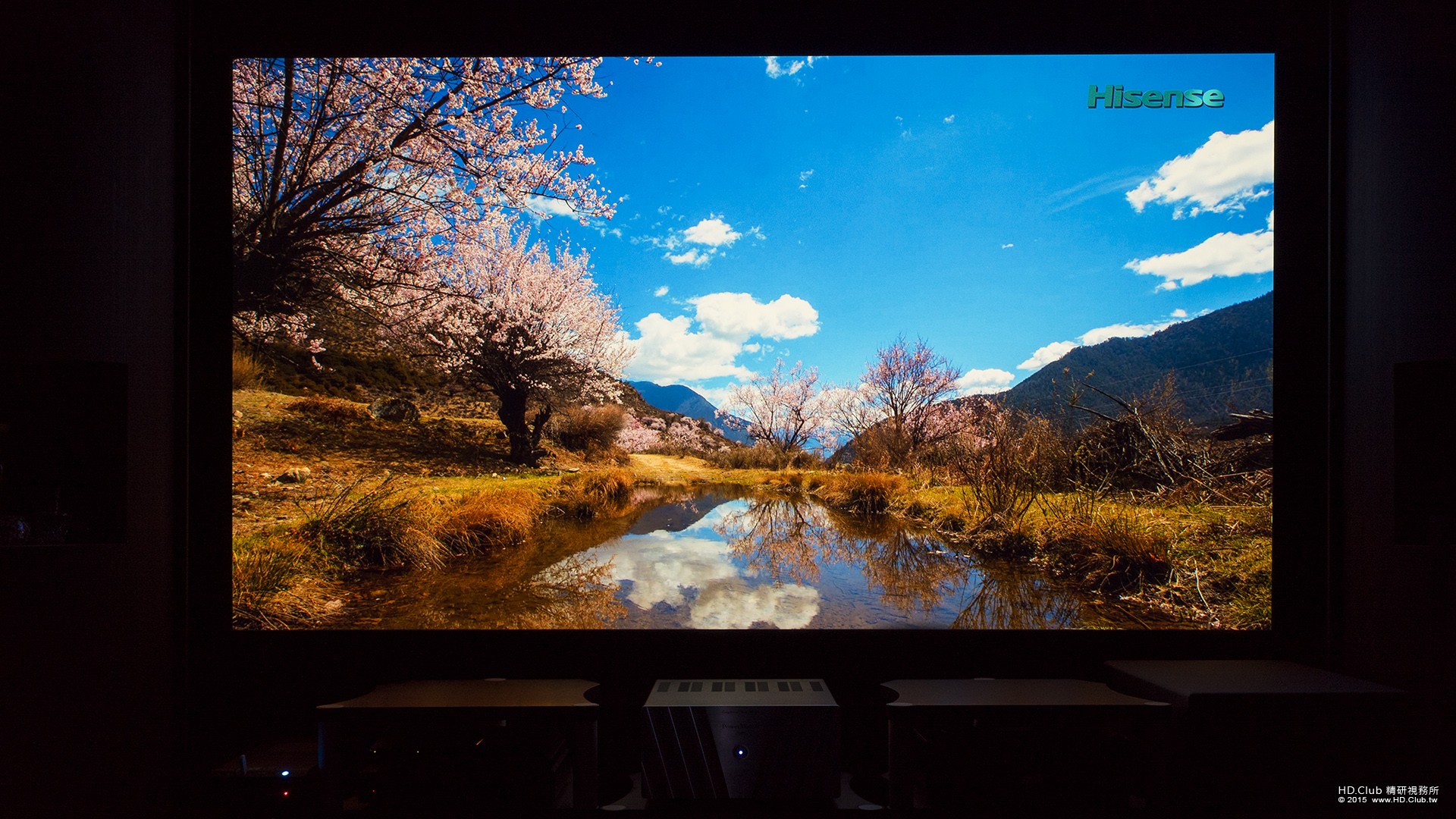

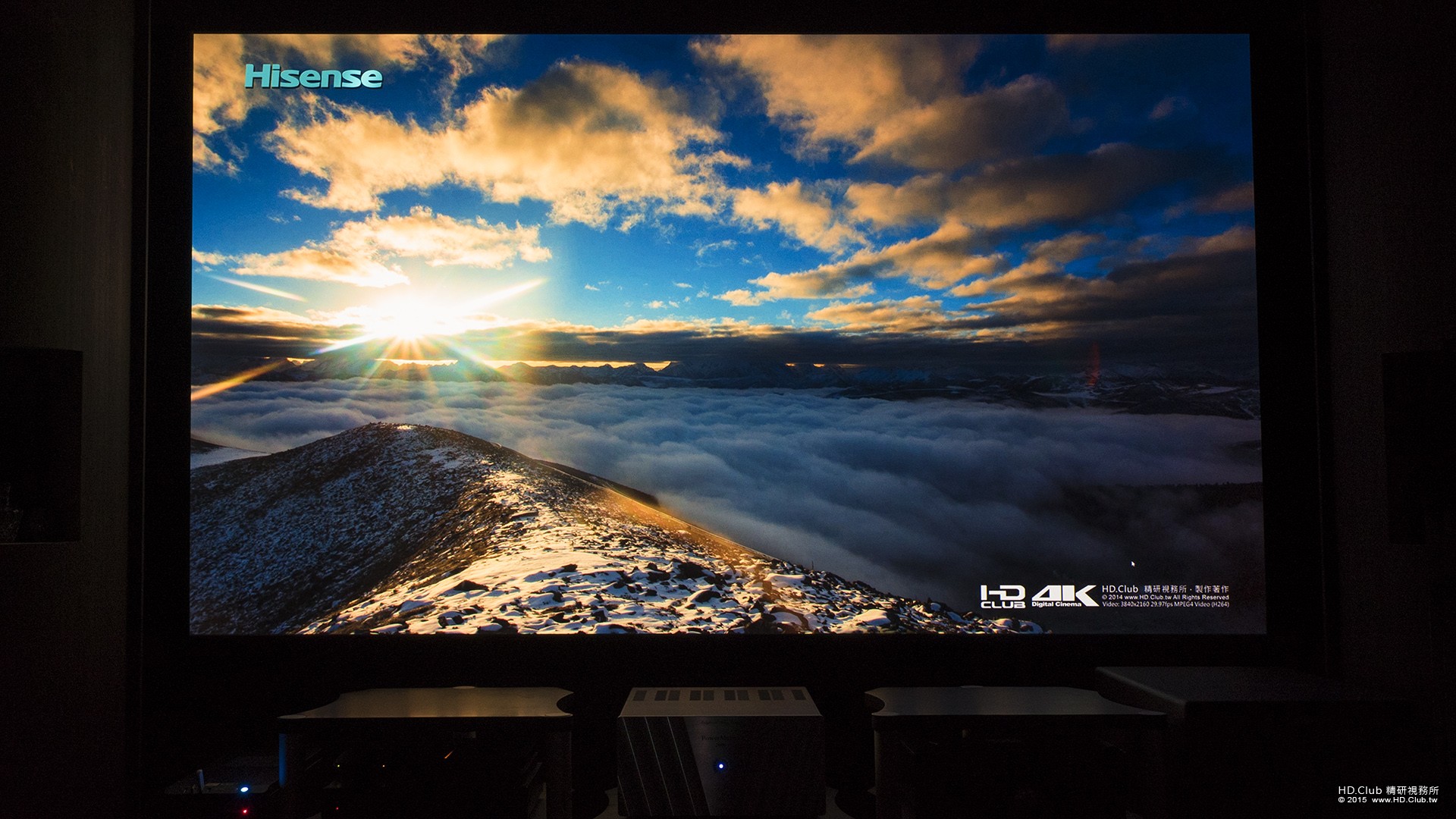

同樣地我們以原生4K影片西藏秘境來做畫面的測試。我們在Epson EH-LS10000評測文章中所不斷強調的高對比度在這西藏秘境的4K影片可以很明顯地感受到與其他投影機不同的差異：首先，高對比度反映在畫面上的反差，是以下兩張畫面所呈現出十足立體的景深；在第一張照片裡天空的藍色層次，止水如鏡倒映藍天白雲與樹影，水面反光與倒映的效果非常真實，猶如身歷其境之感。第二張雲海也由於Epson EH-LS10000高對比的特性，亮部與暗部的反差讓畫面非常立體，整體的畫面深度非常優秀，日出斜射曜光的特性也在畫面中顯露無遺。跟過往我們在65吋4K電視所觀賞的感覺不太一樣，以Epson EH-LS10000投影130吋大尺寸布幕以1500lm雷射光源的高對比度來觀賞4K影片有著另一種層次的大型4K效果與視覺上的震撼。




3.3 四原色

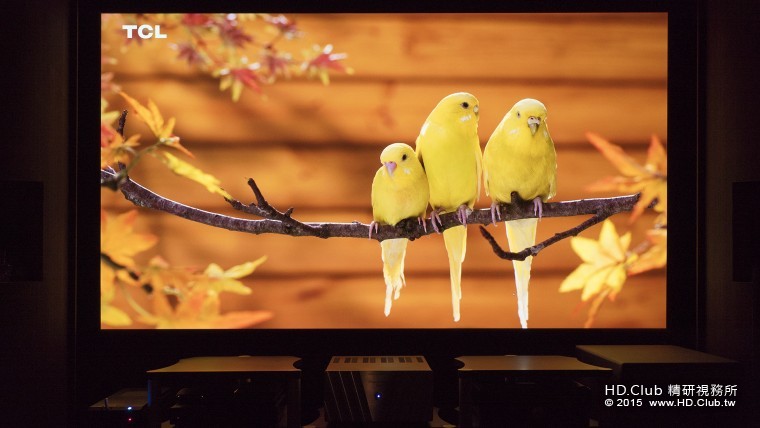

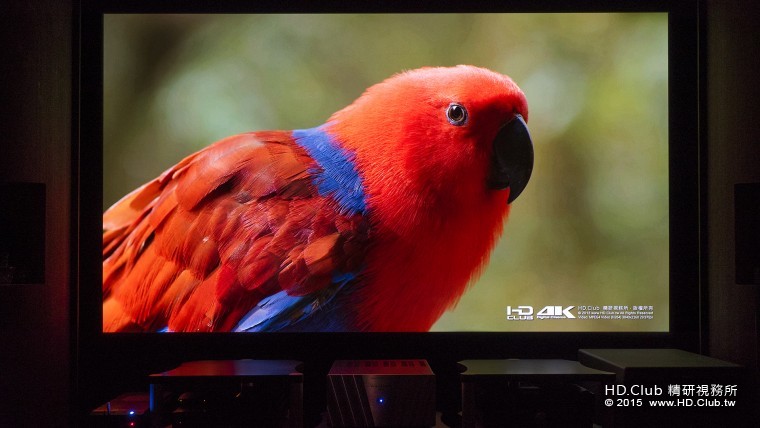

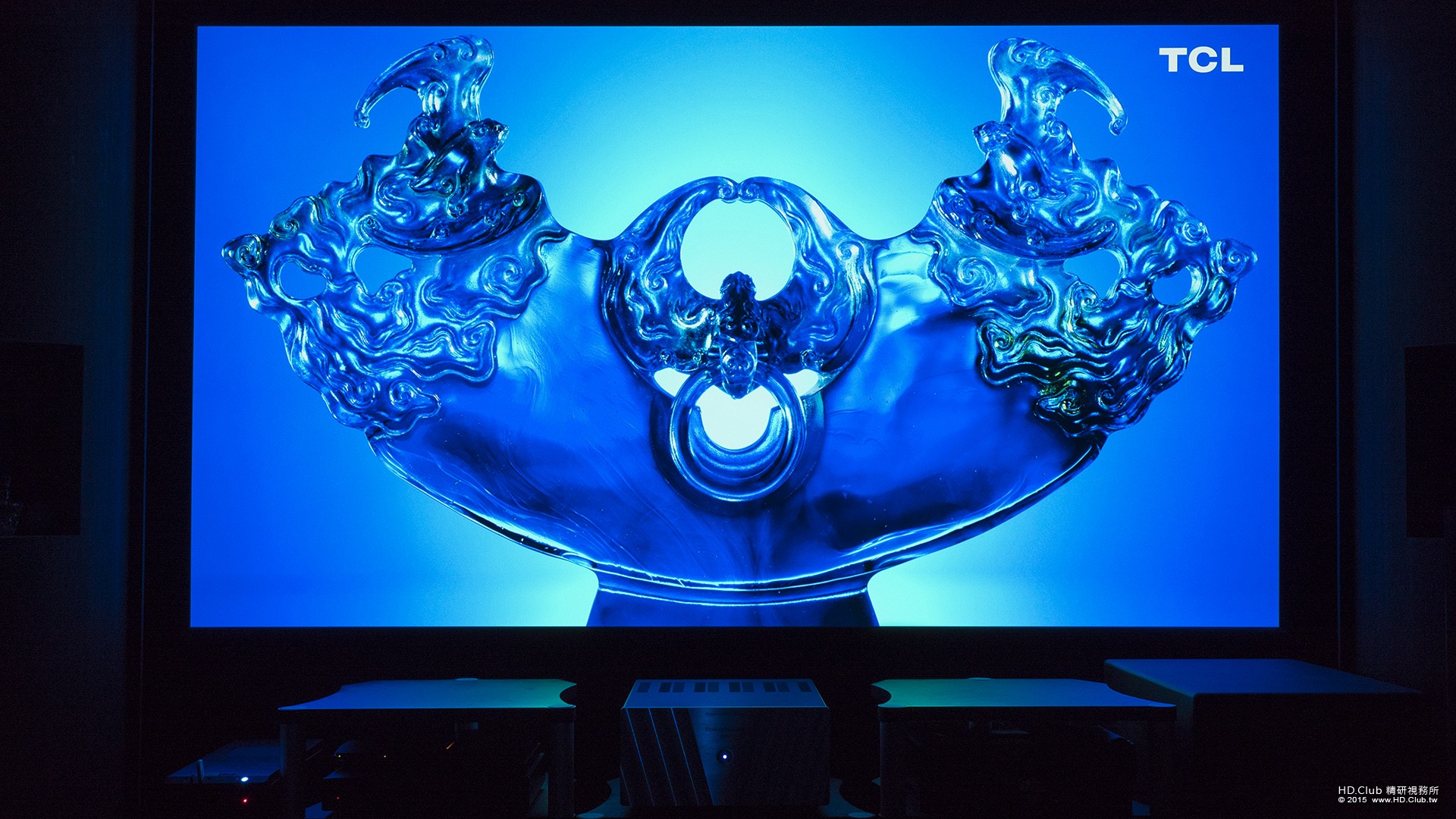

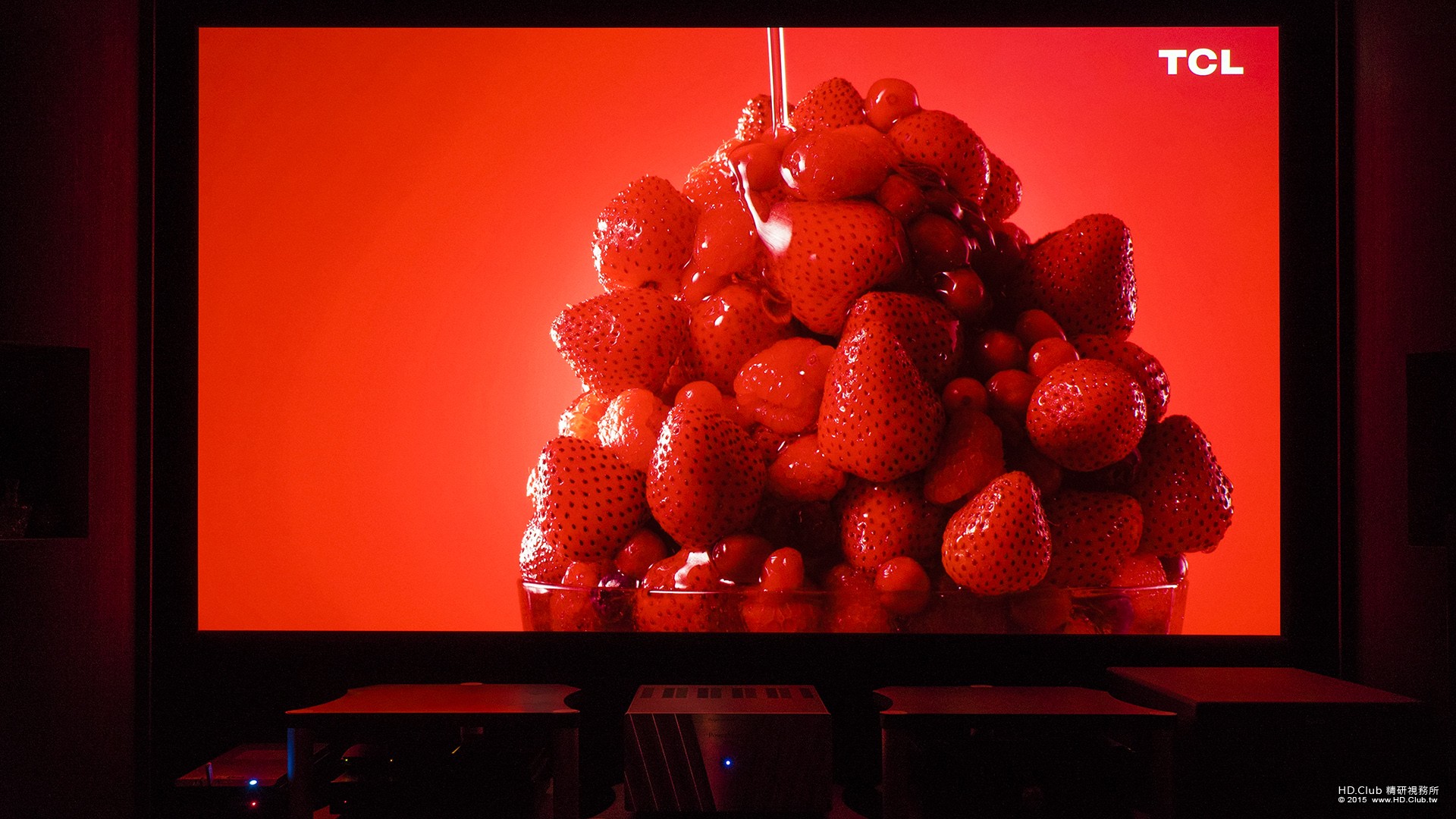

下面4張照片係由精研西楓站長所拍攝的四原色影片在此也特別篩選出來，分別針對紅，綠，黃，藍來作詮釋與演繹。Epson EH-LS10000在顏色上面的處理，在歷代高階至入門的各過往機種，一向都是走色域標準以及自然真實路線，從不是濃妝豔抹派。各位可以仔細觀賞以下的大尺寸照片來欣賞並觀察Epson在處理各個顏色的表現。Epson EH-LS10000投影出四原色4K影片最值得一提的地方，是各顏色的層次表現非常好。尤其以第一張紅色畫面來說，草莓由左側打光與紅色背景接續的亮部暗部紅色的階調非常平順，草莓淋上果糖後的光澤感也十足展現，頗讓人食指大動躍躍欲試塞入嘴中，如此生動且淋漓盡致的畫面皆與Epson EH-LS10000的高對比度有十足的關係。

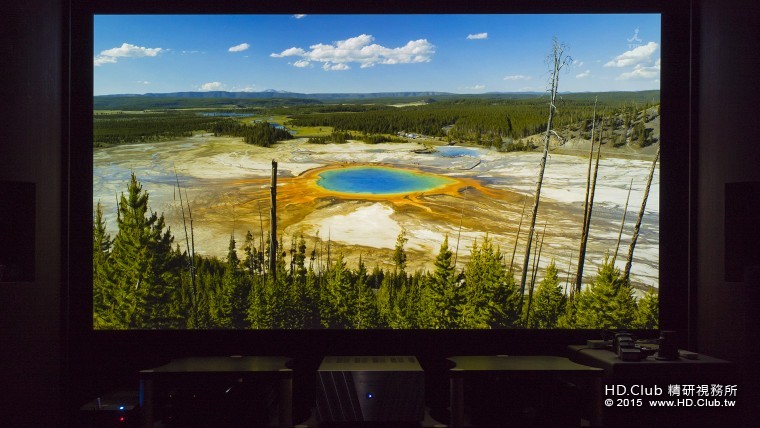

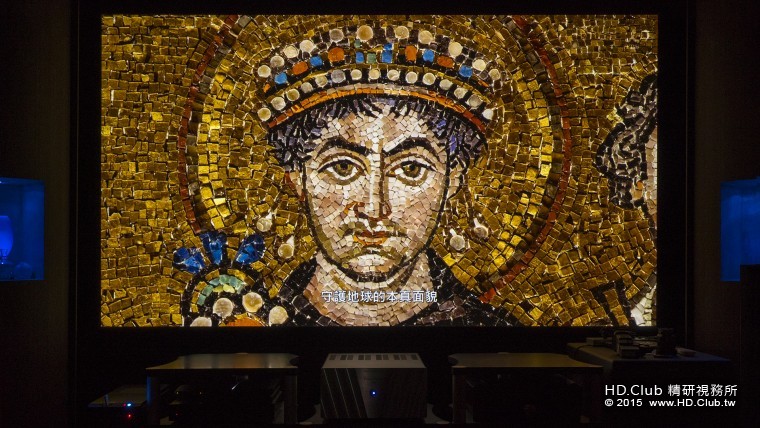

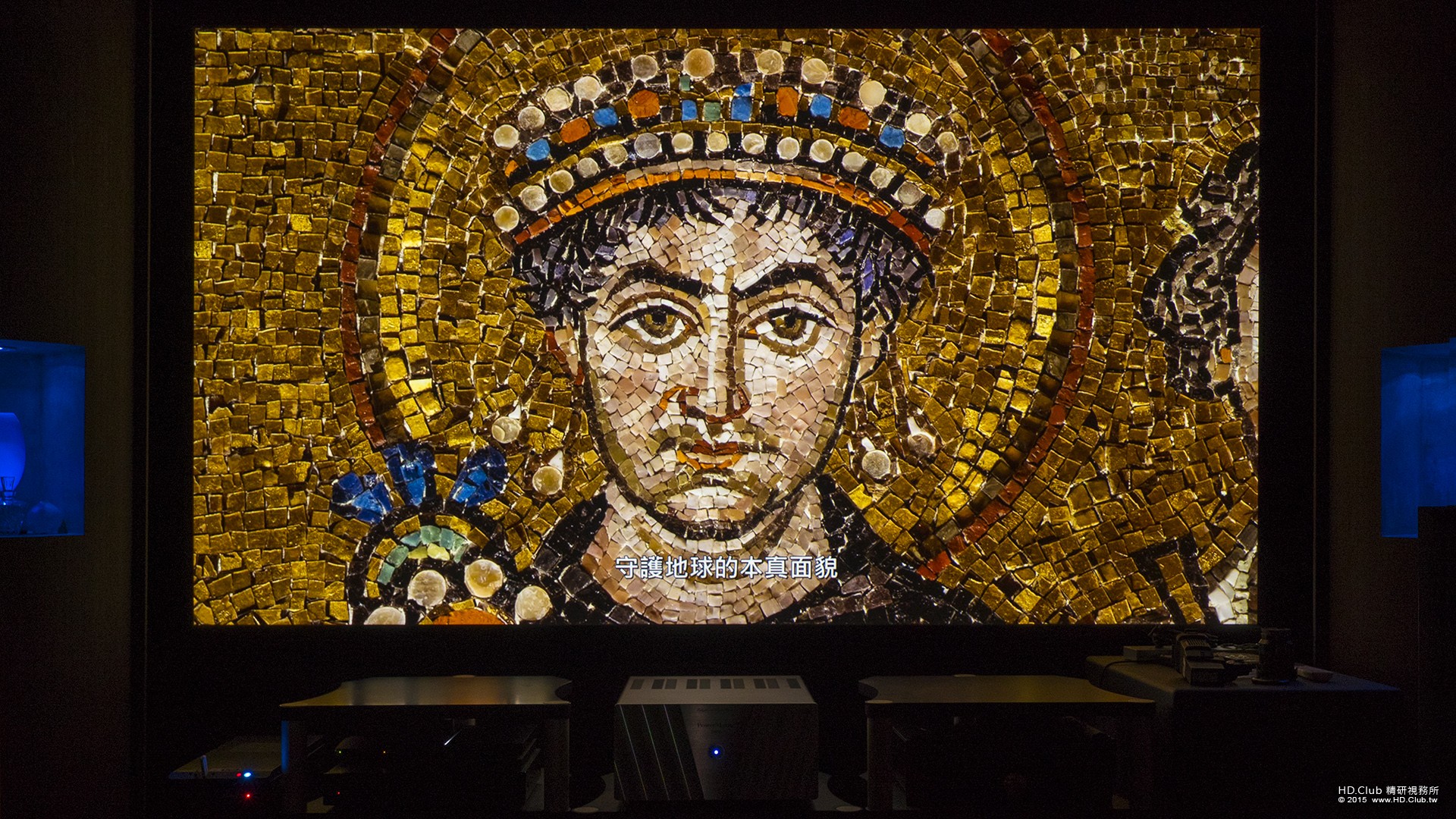

3.4 4K世界遺產

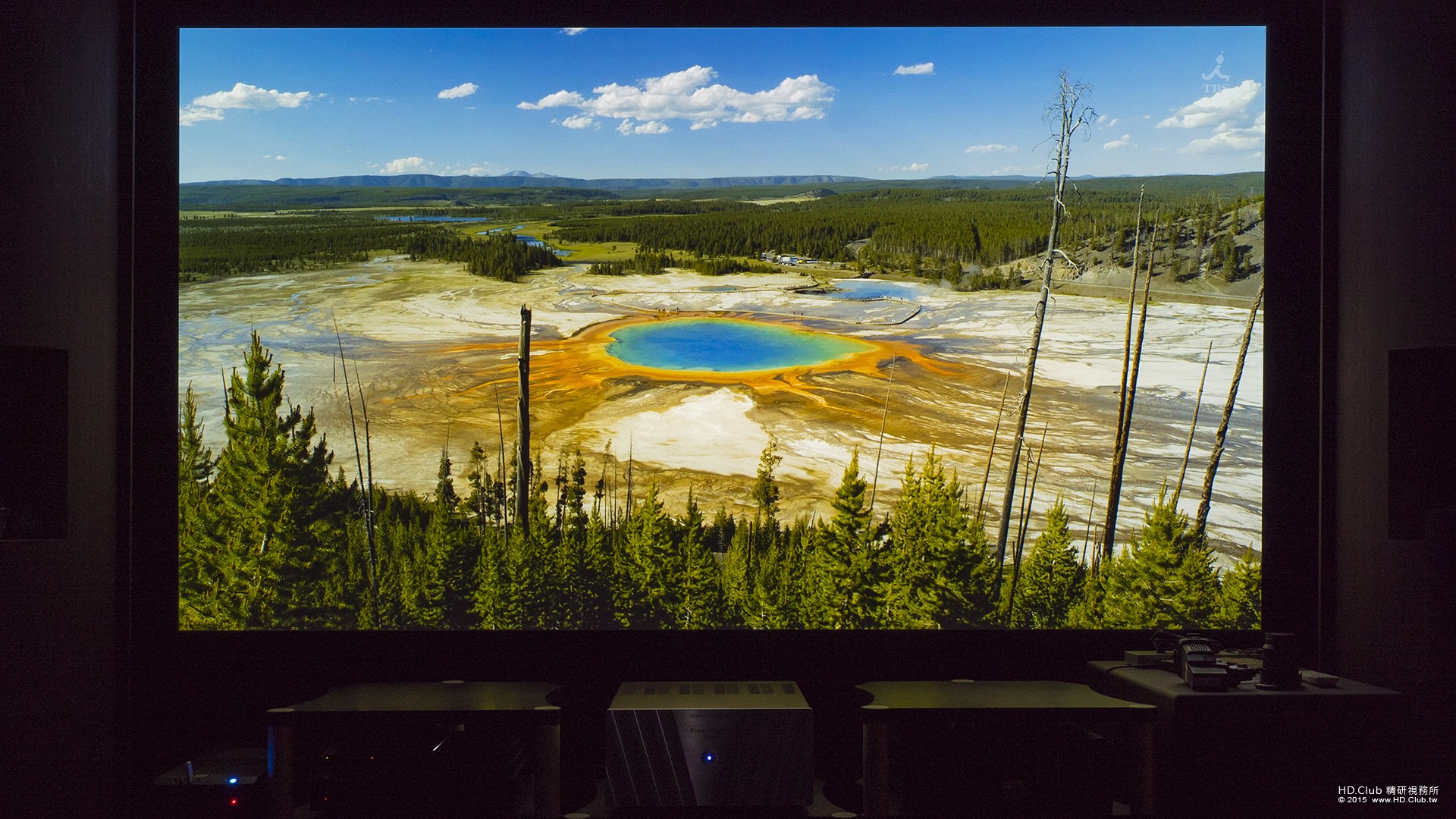

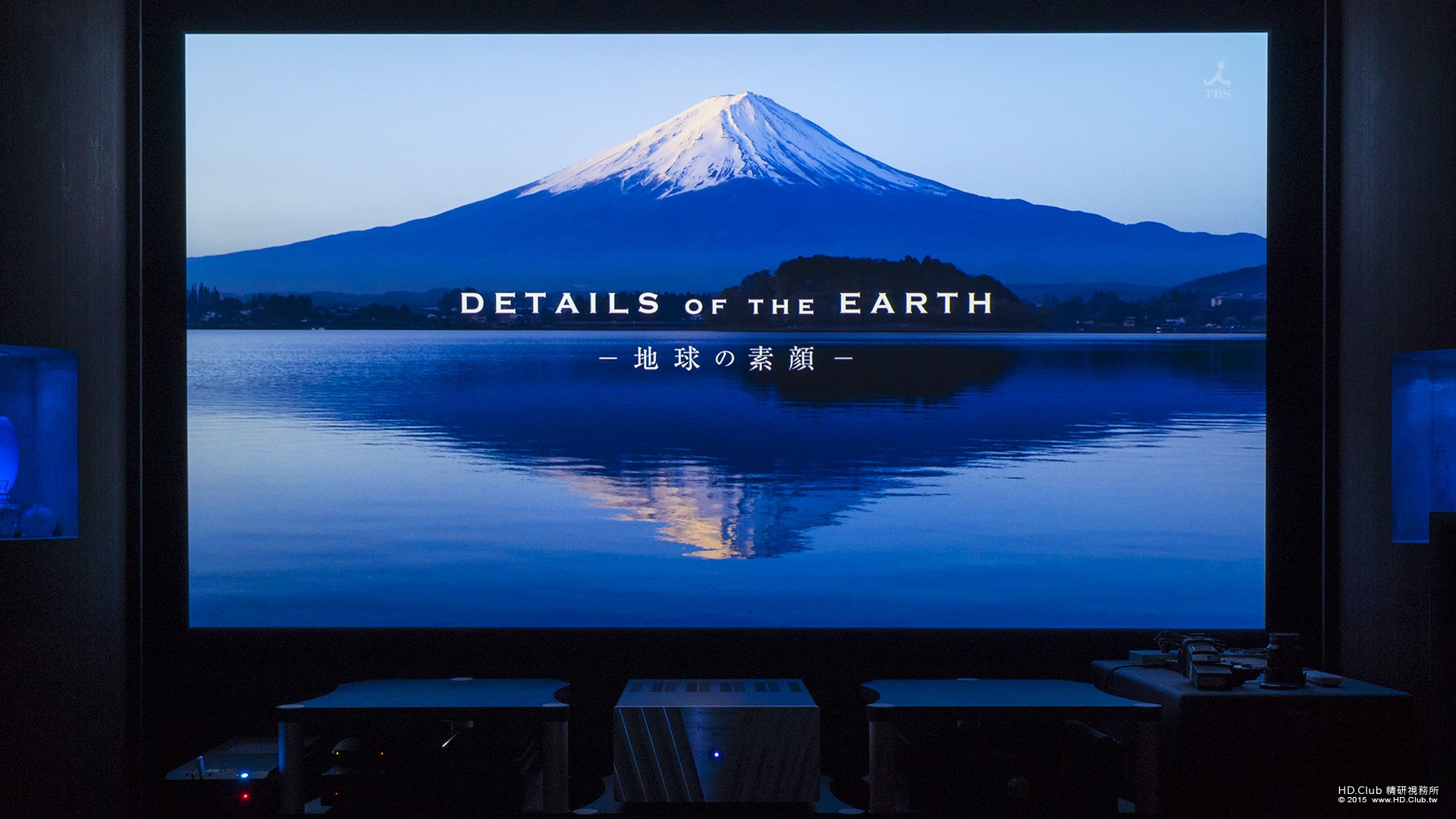

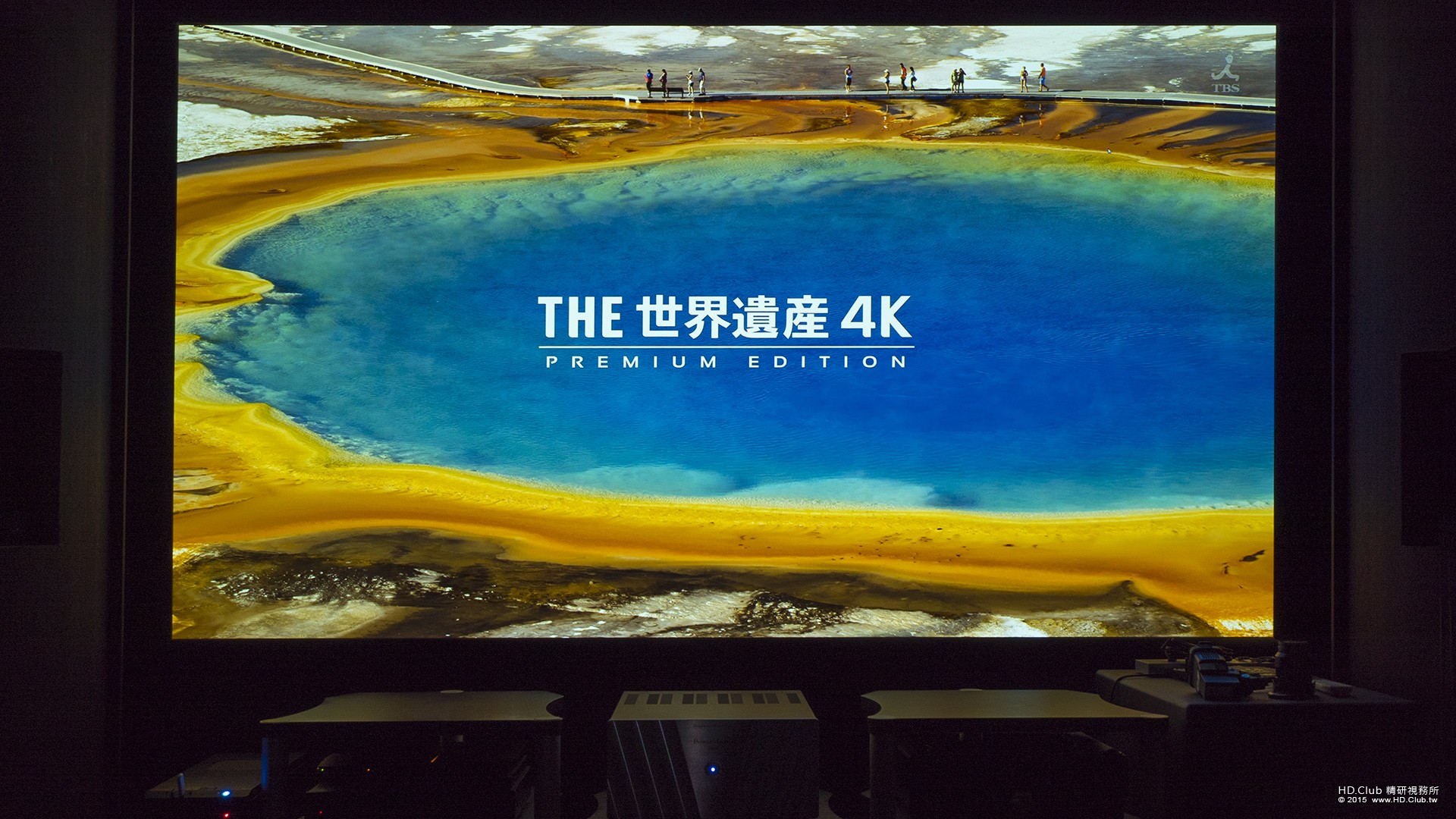

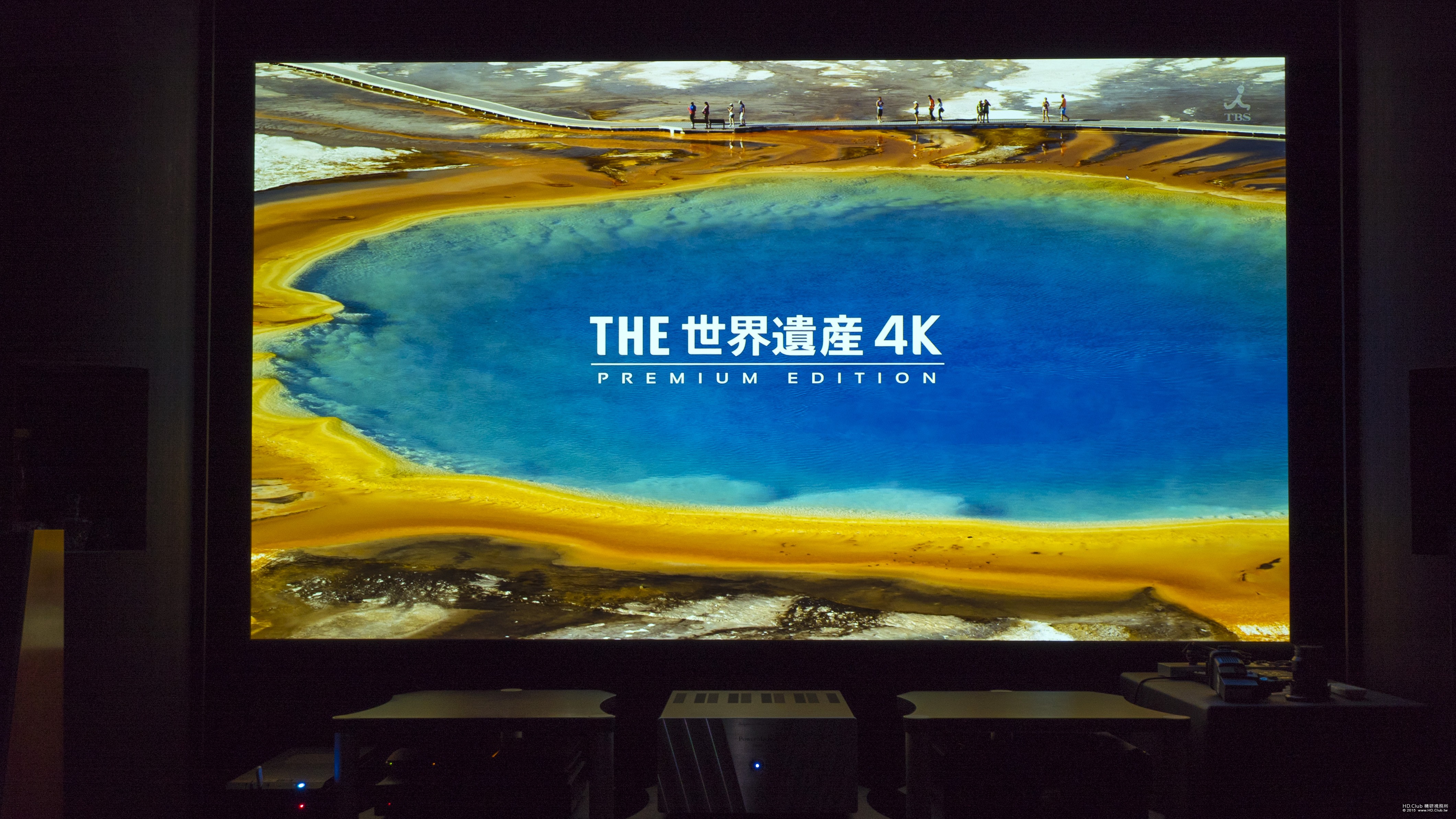

最後的最後4K影片測試是日本CS衛星於去年放送的THE世界遺產4K。這部影片是目前最高等級的4K測試影片，由於放送的時候採用了HEVC Main [email protected]，10 bits色彩深度以及BT.2020的色域規格，目前除了獨立的NV顯示卡以外並沒有其他的方式可以軟解或者播放，同時以NV硬解，Intel 4核心CPU的執行率來到了98%~100%，不僅僅對投影機，對於播放端訊號源亦是極其嚴格的考驗。

這裡我們反覆播放了約莫30分鐘的THE世界遺產4K影片，並且為了對應BT.2020的色域，我們將顏色模式開啟到Adobe RGB的檔位來做觀看。整體的畫面效果相當不錯，與其他影片的測試結果類似，Epson EH-LS10000一樣有很好的層次表現，正確且自然的顏色還原以及極其優秀的對比度，尤其在第四張照片富士山倒映在湖面上的藍色與質感真真讓人有心曠神怡之感。

Epson EH-LS10000除了能透過雷射光源所提供的廣色域來觀賞BT.2020影片之外，整體的畫面亦支援以4K60p的規格輸入並顯示，在4K60p上所呈現出的畫面流暢度也非常迷人，在高規格THE世界遺產4K影片的測試不論是在畫面的呈現以及流暢度皆游刃有餘有著非常令人滿意的表現。








（2015/6/12全文完）

LEON

Epson EH-LS10000之開箱影片

首發的是Epson EH-LS10000的開箱與工作「縮時」影片，當日委請Sam版主抽空前來幫忙。由於這一次精研站方非常重視Epson EH-LS10000的評測，因此照片的操刀拍攝與後製均由西楓站長親自監督與處理。後續機體的拍攝則由筆者，Wendy版主與Sam版主一同協力完成。


請跟著我們一起來欣賞Epson的最新力作Epson EH-LS10000吧！

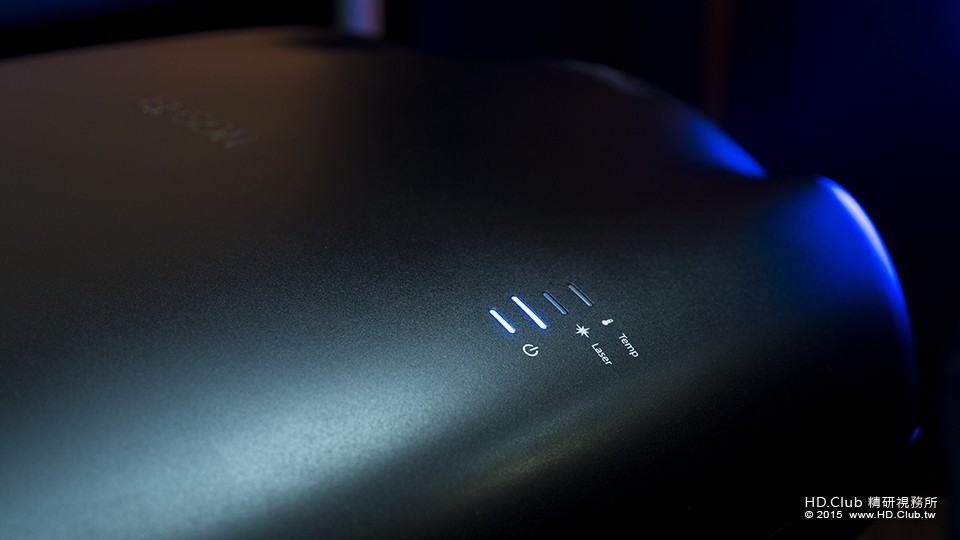

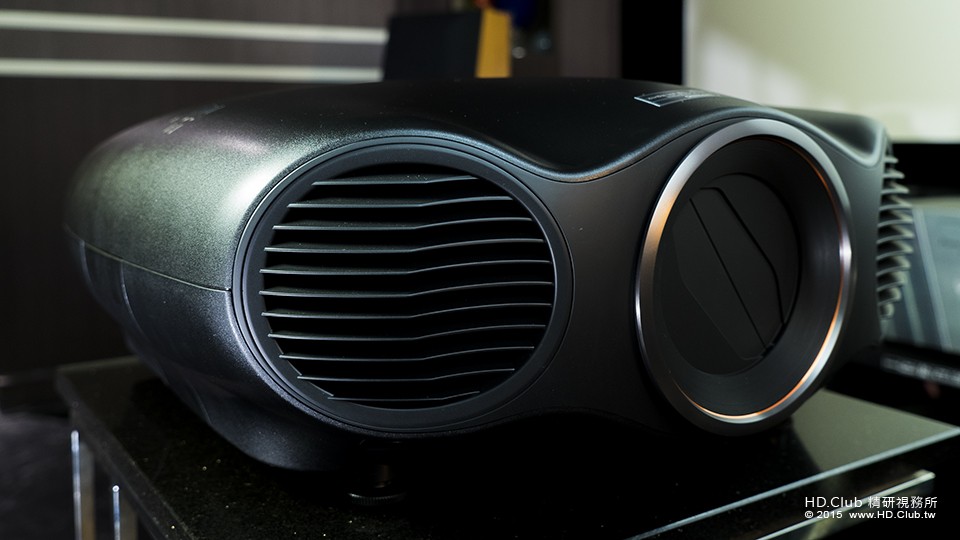

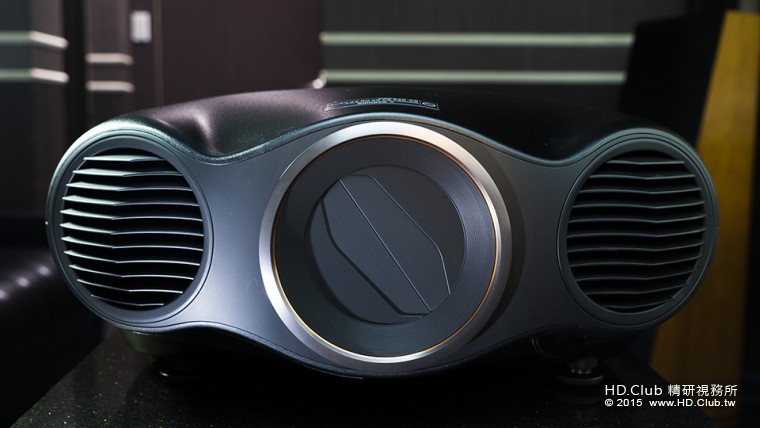

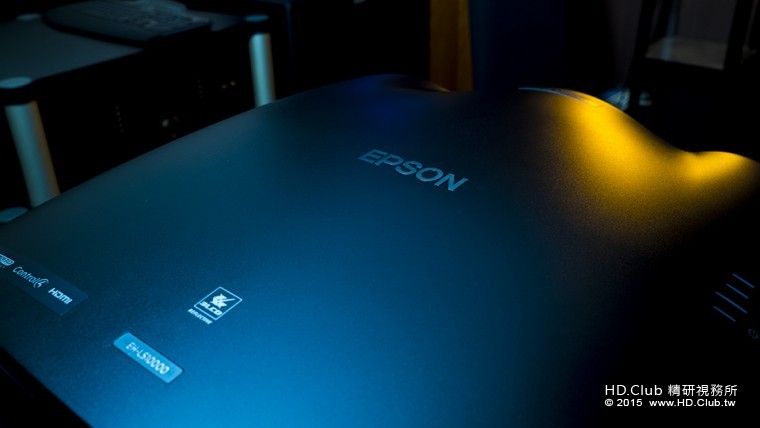

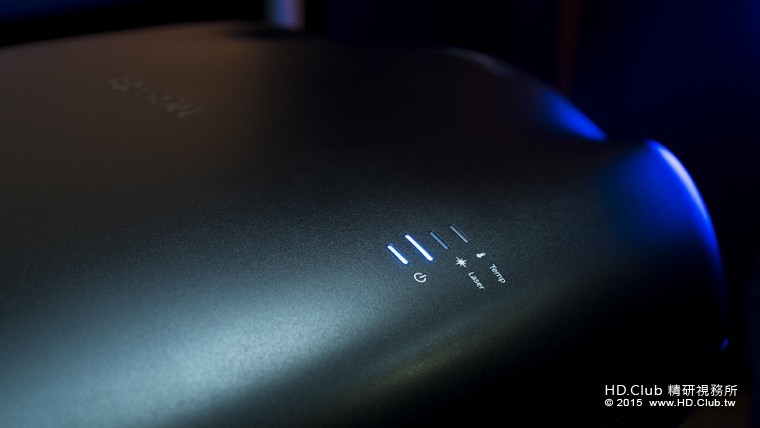

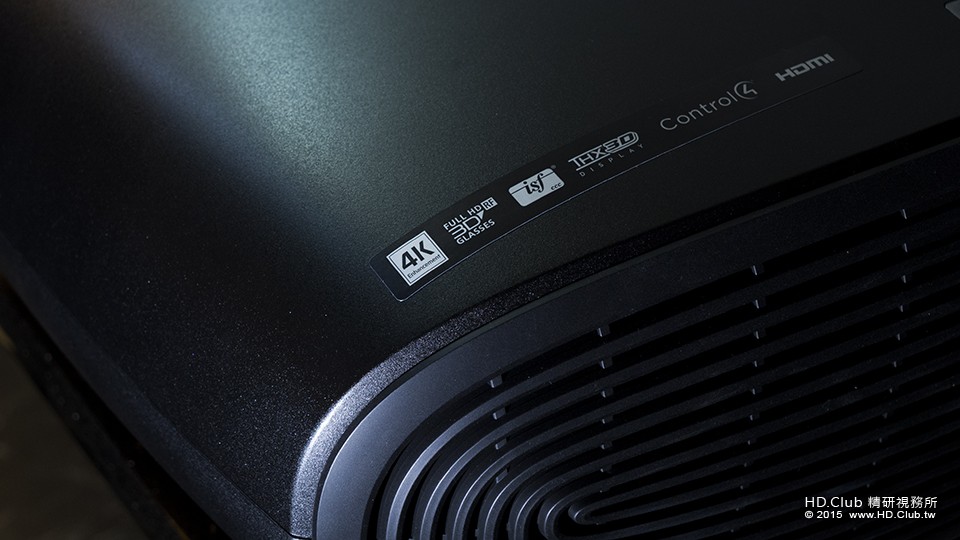

以下就是Epson EH-LS10000的投影機主體。整體來說重量並不輕搬起來有重手，約20公斤左右。若要以倒吊正投方式安裝需要有兩人以上一起會比較安全無虞。正前方是旗艦投影機種一定要有的自動電動鏡頭蓋，想想如果花了大錢購買高階旗艦投影機種，回家還要使力爬上爬下用手蓋蓋子有時候還會不小心摸到鏡頭想想似乎是蠻危險也有點掉漆的。左右兩邊是大型的散熱孔並採以對稱式設計。Epson EH-LS10000整體的外觀以黑色做為基底，採大弧度曲線／流線型的設計，外觀上與Epson EH-TW6600有異曲同工之妙，形體上非常新穎也吸引人的目光。

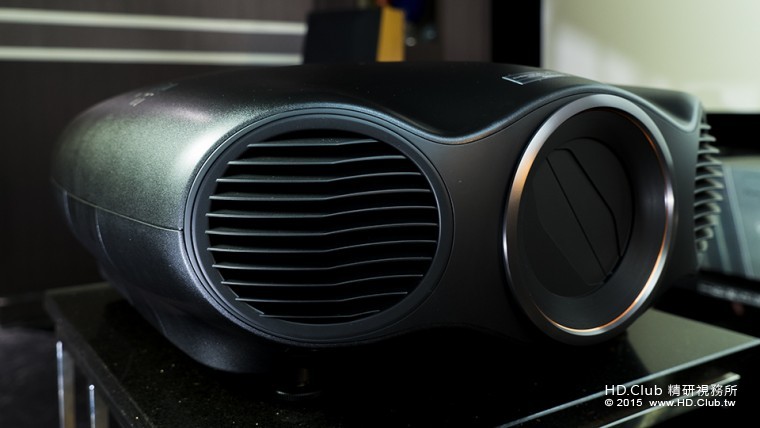

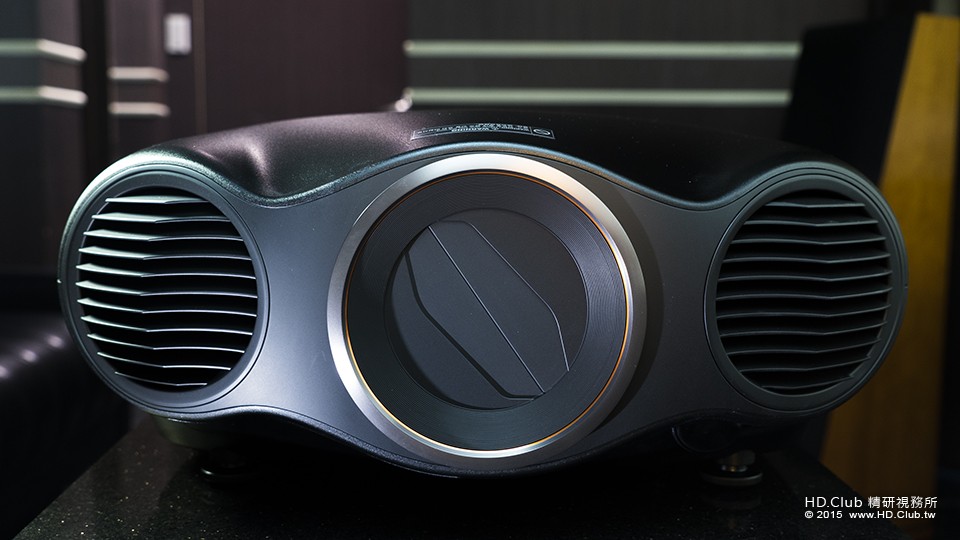

因為其三圓圈成一直線左右對稱的設計，筆者初看Epson EH-LS10000，有種猶如看到三槍型投影機復古奇妙的感覺，黑色以及散熱孔的方式讓人聯想到了星際大戰裡面的安納金·天行者 Anakin Skywalker＝達斯·維德 Darth Vader，流線的造型也讓人想到了宇宙的幽浮，這也難怪Epson日本官方曾經戲稱Epson EH-LS10000是從外太空降臨到地球來的^^。


投影機正面左側的散熱孔特寫。由於Epson EH-LS10000採靜音式設計，最小的運作噪音僅僅只有19dB，因此在散熱孔的設計以及排熱在產品設計之初是絕對要優先考慮的。Epson EH-LS10000在運作中雖然極靜幾乎聽不到聲音，但筆者曾特意測試手放散熱孔邊，是可以很明顯感受到空氣流動以及機體內部熱度排出的。內部機體運作的熱度散去對於機體運作壽命的延長以及優質畫面的表現持續都是採購投影機時候需要認真考慮與非常重要的指標。

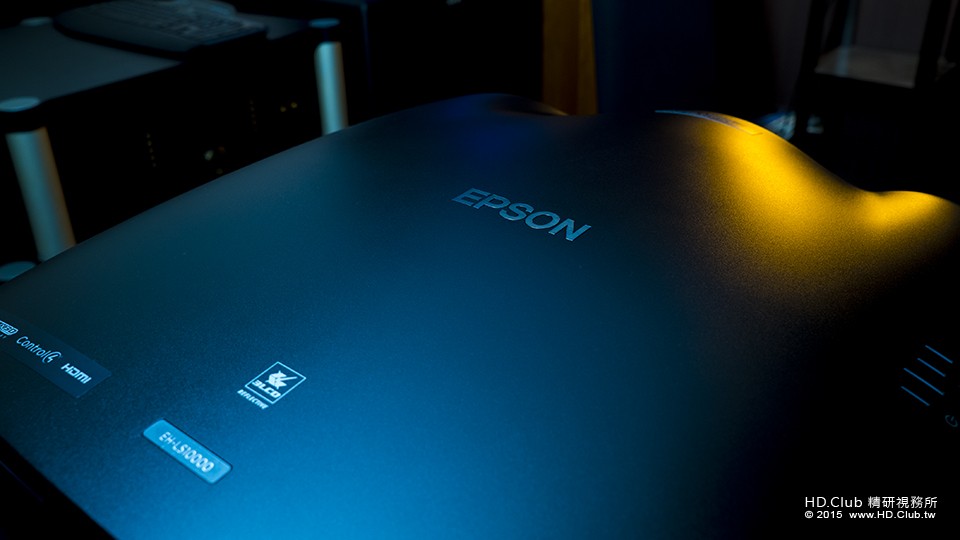

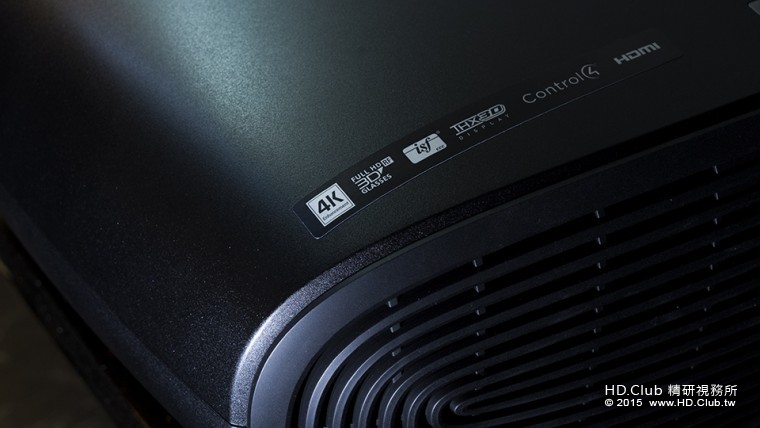

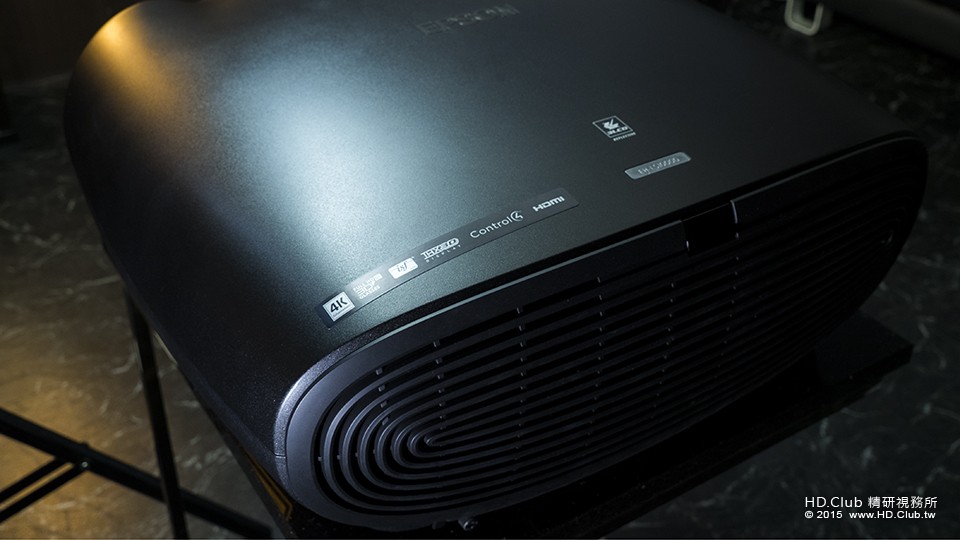

Epson EH-LS10000的整體表面是採霧面式設計，除了環境光線照射於其上有很好的光澤感以及質感之外，最大的好處就是不容易沾上指紋，這個不沾指紋的特性在黑色機體上面的設計上尤其顯得重要，很高興Epson在開發Epson EH-LS10000之初也有將此類的小細節考慮進去。機體的背部除了有新的Logo＂3LCD Reflective＂代表新的第二代HTPS反射式液晶面板，中間刻有Epson品牌形象Logo之外，右上角亦有四個LED顯示導光柱，使用的LED亦為藍燈，藉此也呼應了Epson EH-LS10000內部採雷射藍色光源的設計，各部位細節的考慮與連貫式設計真的是相當地縝密。




從機體的後部來欣賞Epson EH-LS10000。各位所看到的同心橢圓機構是Epson EH-LS10000專屬的美背蓋，最主要是透過美背蓋的安裝來讓機背後部的線材做有效的整理與遮蔽，也讓投影機背部的接線可以獲得有效的隱藏。這個對講究美觀，擁有獨立視聽室的人來說是一個不可多得的貼心設計。

依據筆者的觀察，這個美背蓋的設計也是反覆思考與推敲過的結果；首先，美背蓋雖然必須要遮擋線材的接駁，但是不能影響到機體的散熱，因此必須設計有高散熱效率的開孔；然而過大的開孔隨即失去了美背線材遮壁的功能，因此在兩相權衡之下，有了同心橢圓形的機構體：一方面兼顧空氣通過與散熱亦可防止異物進入，另一方面遮蔽內部線材接駁與露出，再一方面幾何狀的圖型除了相當美觀之外本身結構體也很堅固，真正可以說是一舉多得是也。

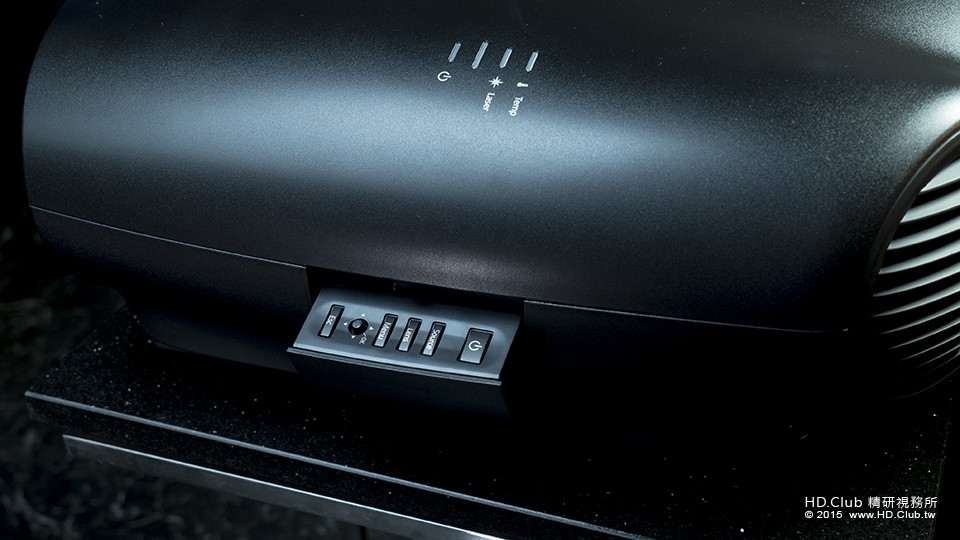

面對Epson EH-LS10000鏡頭的機體左側有按壓式緩降彈出的機構。電源開啟鍵，對焦以及Lens Shift等都可以透過按鈕做快速設定與調整，只要投影機安裝就定位之後影像之於布幕的校準著實相當簡易與快速，對於購買家用劇院級旗艦投影機種的人來說電動鏡頭與電動對焦電動Lens Shift的爽度自是不在話下了。

要特別一提的是Epson EH-LS10000開機非常快速，從開機到有畫面大約僅20秒左右，這快速的開機時間甚至比一般的電腦或者是數位流播放機甚至是機上盒還要來得更快。以快速開機時間所附加帶來的影音系統即時同步性來說，Epson EH-LS10000可以拿幾近滿分了。

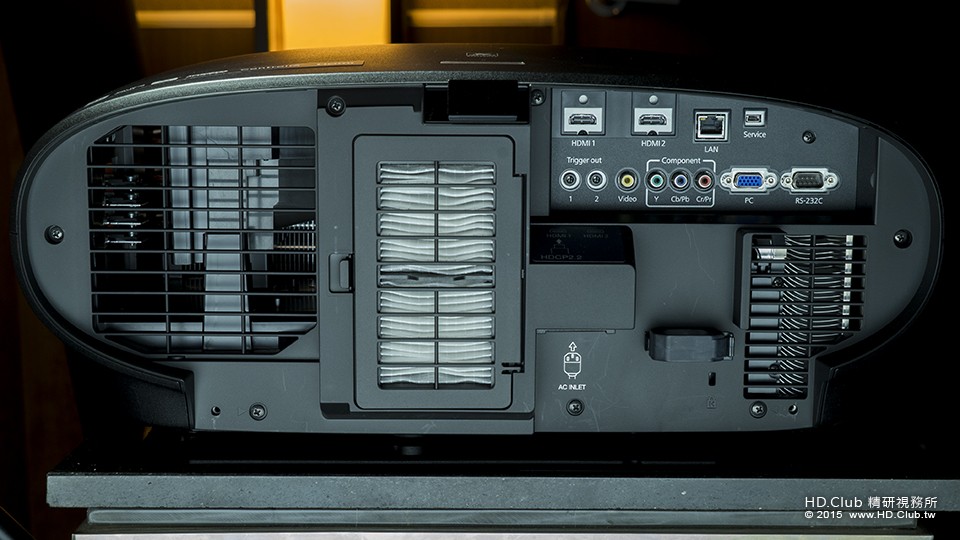

這個是把Epson EH-LS10000後面美背蓋打開以後的機體後部介面一覽照。這張照片有幾個重點：1) 右上方係為各連接埠與介面端子一覽，最最重要的當然是HDMI 1，因為HDMI 1支援HDCP 2.2；2) 左邊大型的開孔與鋁導管式散熱片係為了Epson EH-LS10000的雷射發光二極體散熱所特別設計，對於雷射光源來說，銅底鋁導管式的大型散熱片有絕對的必須性；3) 中央的灰塵濾網對類3LCD投影機來說是很重要的組件，除塵設計的好壞以及定期更換濾網與否均將會顯著影響投影影像的畫質穩定與畫面純淨度。4) 與Epson EH-TW6600一樣，為了線材的收納以及好接駁，電源輸入接孔設計得很小且窄，僅容許小尺寸的母頭通過，對想在電源線上面下猛料的發燒人士來說得要多花點心思了。

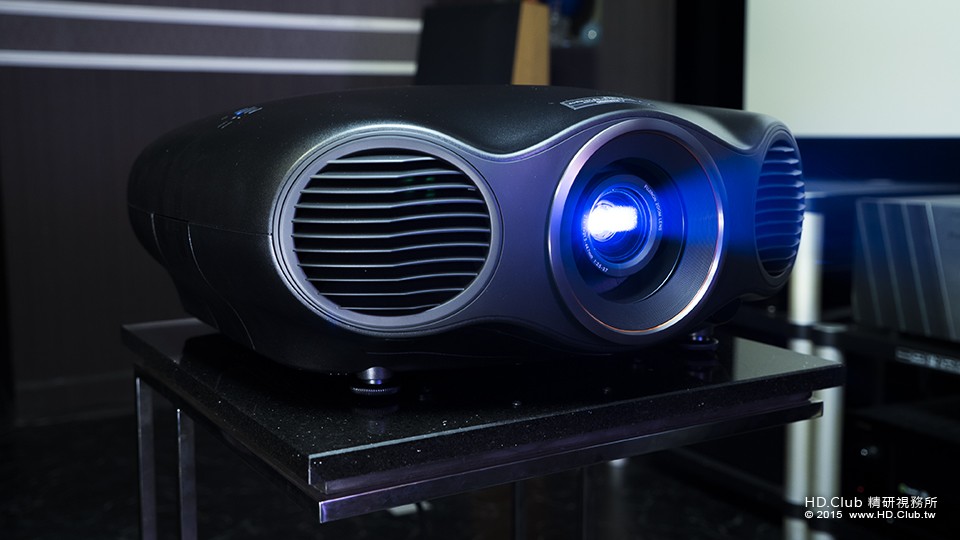

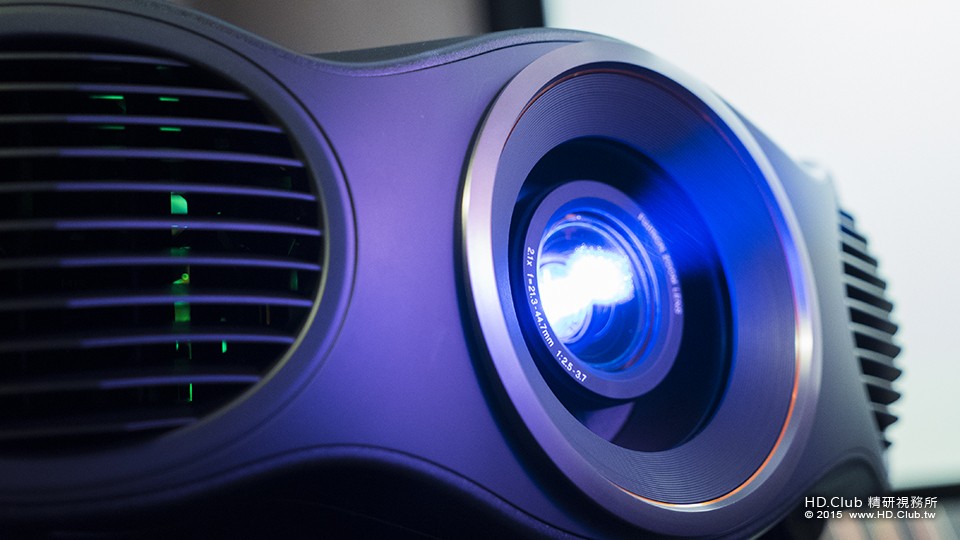

最後的最後是Epson EH-LS10000的投影英姿。雷射光從EH-LS10000的鏡頭穿透出來就是有種說不出來的高級Fu啊！

LEON

Epson EH-LS10000硬體規格表

這份Epson EH-LS10000的硬體規格表並不是由台灣官網而來，而是我們透過國外的資訊詳細並精心整理而得，算是另類精研的Epson EH-LS10000獨家資訊。

想徹底了解Epson EH-LS10000的朋友，可以用心好好閱讀，發覺規格表其中的奧妙與透露的弦外之音了。

主要規格

投影系統: 3LCD 反射式 3-chip 科技

投影方式: 正投影 / 背投影 / 天花板安裝

產品顏色: 黑色

驅動方式: Epson Poly-silicon TFT Active Matrix, 0.74-inch wide panel Reflective HTPS

投影輸出: HD, 2D, 3D, 1080p

總像數: 2,073,600 點 (1920 x 1080) x 3

彩色亮度 (彩色光輸出): 1500 流明

白色亮度 (白色光輸出): 1500 流明

長寬比: 16:9 寬螢幕 (4:3 裁切) 與 4:3 以及 2.35:1 影像格式相容，並可以正常，全景與放大模式調整

原生解析度: 1080p (1920 x 1080)

尺寸調整: 16:10；4:3

雷射光源: 雷射二極體 41.9 mW (輸出)

光源壽命: 最高達 30,000 小時 (經濟模式時)

投射比範圍: 1.28 (廣角時), 2.73 (長焦段時)

尺寸 (投影時距離): 100" 對角 (廣角: 283.5cm – 長焦段: 603.5cm)

梯型修正: ±30 度

對比度: 絕對黑色 (全白色 1500 流明度 / 全黑色 0 流明度)

色彩重現: 最高 10.7億色

色彩處理: 10 bit (部分 12 bit)

投影機鏡頭

型式: 電動光學鏡頭／電動對焦

焦比: 2.5 – 3.7

焦距: 21.3 mm – 44.7 mm

變焦比: 1.0 – 2.1

鏡頭位移:

• 垂直: 最大 90%  (當水平置中時上與下的調整)
• 水平: 最大 40% (當垂直置中時左與右的調整)


鏡頭蓋: 百葉式電動自動鏡頭蓋

其他規格

鏡頭位置: 以下3個數值可被記憶--鏡頭位移位置 / 變焦位置 / 對焦位置

記憶位置: 10 組 (Memory 1 – 10)

PiP畫中畫: 支援 (僅支援HDMI®)

畫面表現: 1920 x 1080 原生1080p; HD, 2D, 3D, 2D 轉 3D

顏色模式: 動態, 起居室, 自然, THX, 劇院, 黑白劇院, Adobe RGB, 數位劇院, 3D動態, 3D劇院, 3D THX

鏡頭光圈: 可微幅調整

超解像: 4K 升頻關閉 / 1 / 2 / 3 / 4 / 5 / 4K-1 / 4K-2 / 4K-3 / 4K-4 / 4K-5

反交錯: 電影/ 自動, 影像, 關閉

畫面插補: 關閉 / 低 / 正常 /高 (2D and 3D Mode)

Pull down: (1080/24p) 10:10 pull down

Epson 超亮白: 自動由HDMI來源調整控制 (可於以下模式使用--自然 / THX / 劇院 / 黑白劇院 / 3D 劇院 / 3D THX, 可於OSD選擇開啟與關閉)

輸入訊號: HDMI: 480i/576i/480p/576p/720p/1080i/1080p/ 4K x 2K

訊號輸出埠: 兩組可設定為開啟影像電源或歪像鏡頭；控制器開關為3.5mm立體聲端子，輸出 12V DC 200mA (max.)

電腦相容性: PC, Mac®

輸入介面:

• HDMI x 2
• RS-232c x 1
• RCA (composite) x 1
• RCA (component) x 3
• VGA D-sub 15 pin (computer input) x 1
• Wired LAN (RJ45, 100 Mbps) for command and Control only x 1


運作溫度: 41° to 95° F (5° to 35° C)

輸入電壓: 100 – 240 VAC ±10% , 50/60 Hz

耗電功率:

• 經濟模式: Laser 267 W
• 待機模式: 0.29 W


風扇噪音: 19 dB – 28 dB (4K升頻關閉時)

安全性: Kensington安全鎖

外觀尺寸

包含腳座: 54.99 x 55.26 x 22.48cm (W x D x H)

重量: 18.02公斤

遙控器

特色: 前遙控或後遙控

工作角度:

• 前: 左／右: ±30 degrees
• 上／下: ±30 degrees
• 後: 左／右: ±30 degrees
• 上／下: 0 – +60 degrees


最長工作距離: 6公尺

真平

睽違許久，投影機大廠Epson總算在4k跟反射式投影跨出了一步，推出來EH LS-10000，同時還加入突破性的雷射光源，一舉投入三項新技術，可見其有相當的企圖心。精研排除萬難在第一時間就取得機器幫大家做測試，除了前面LEON版主幫大家做功能面及規格面的評測，在色彩的客觀表現方面則由筆者負責測試。

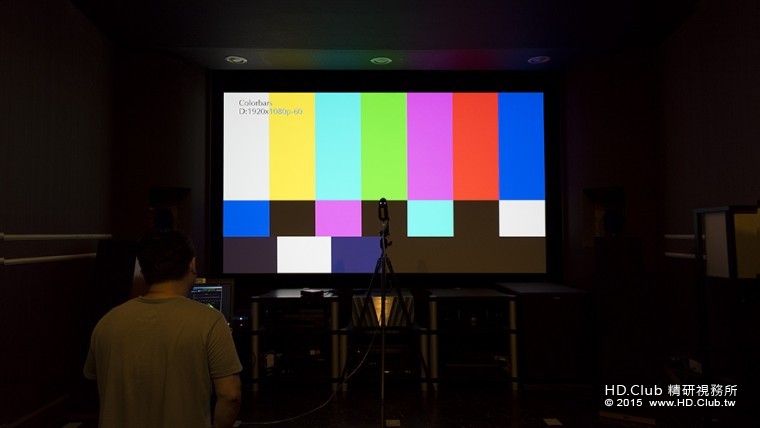

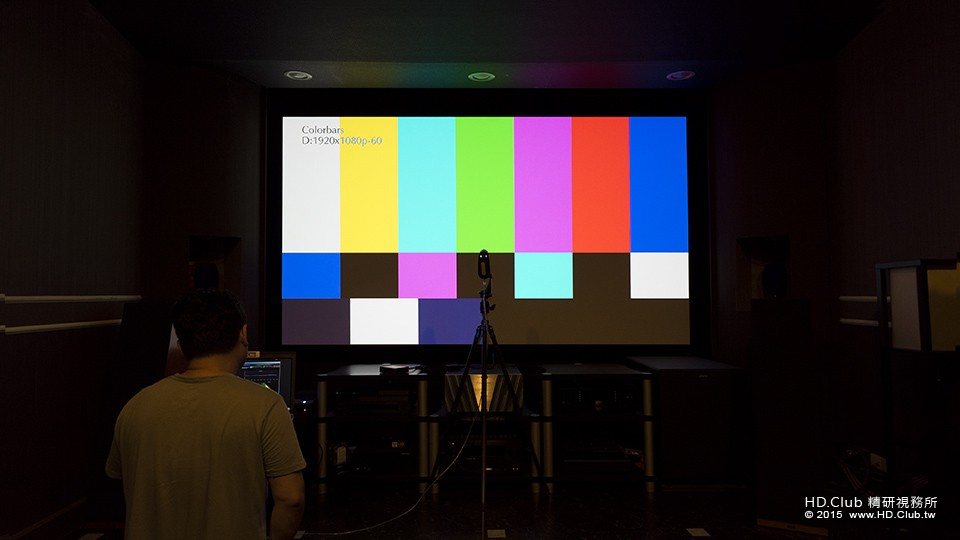

測試儀器: X-rite i1pro2 光譜儀
訊號產生器: VideoForge HDMI
量測軟體: Spectracal Calman V5 Ultimate

這台EH LS-10000在選單的設計上基本上跟原本Epson一貫的選單設計相同，所以我駕輕就熟的巡了一遍，同時進行目視基本調整的部份，最後選定兩個較具意義的模式進行校正前量測。

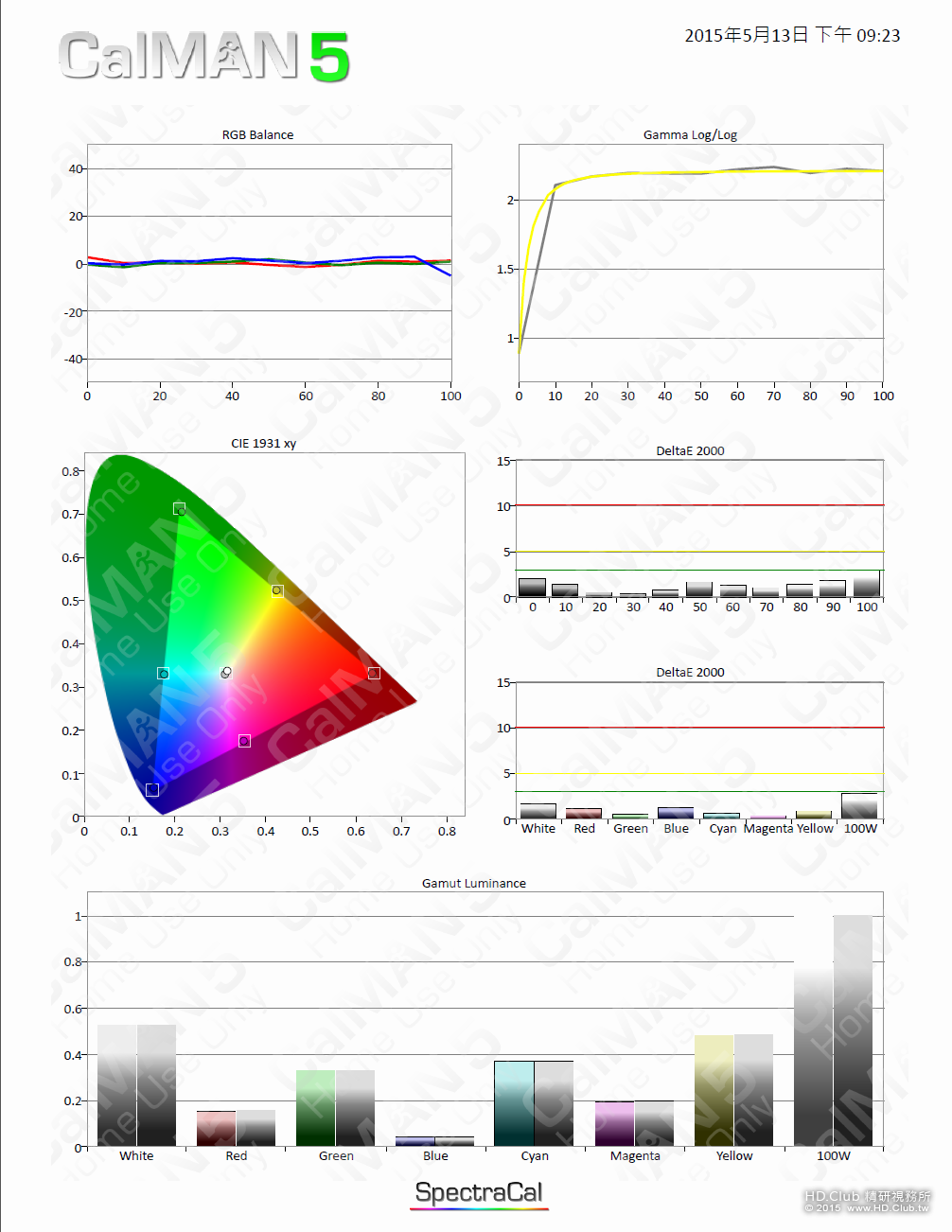

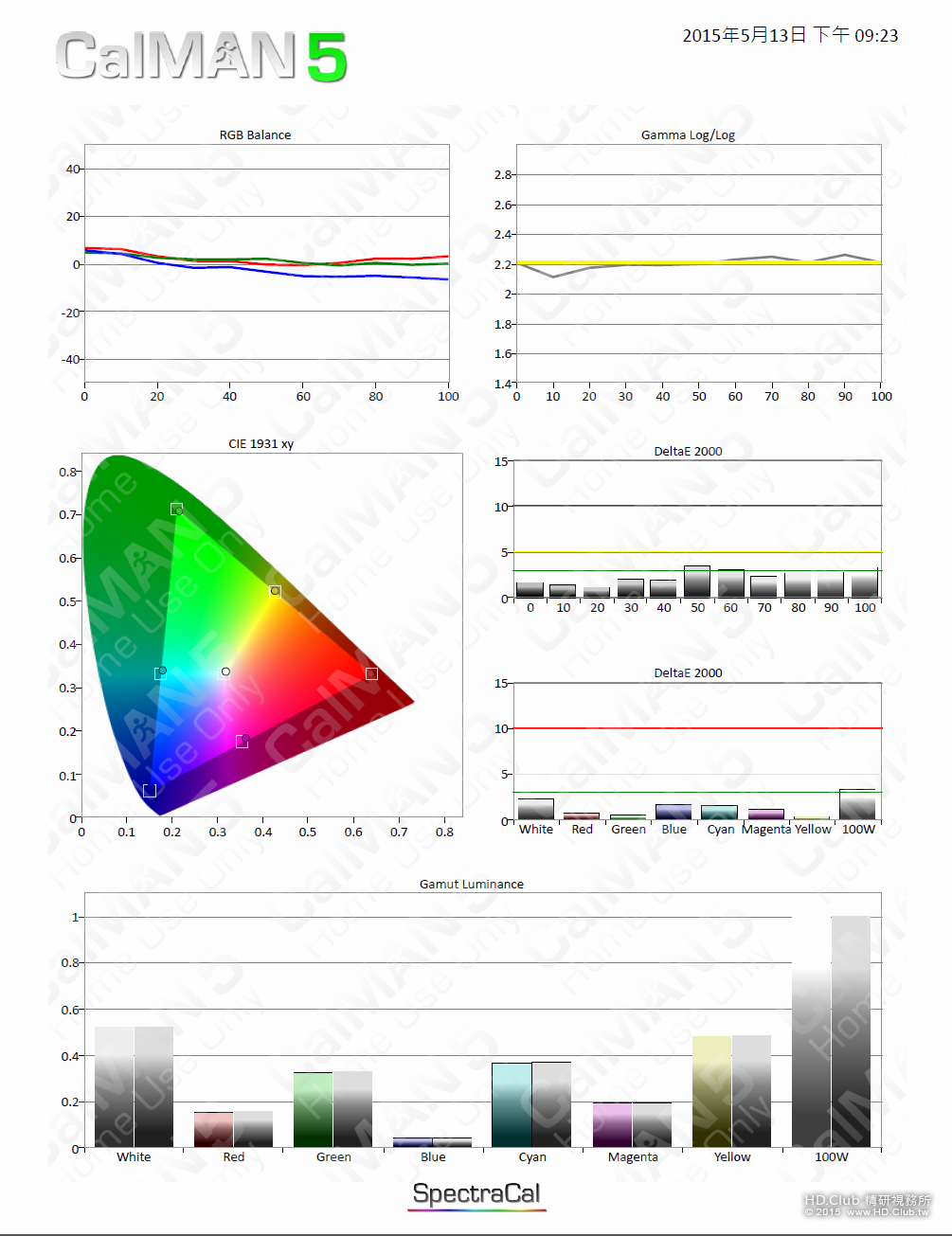

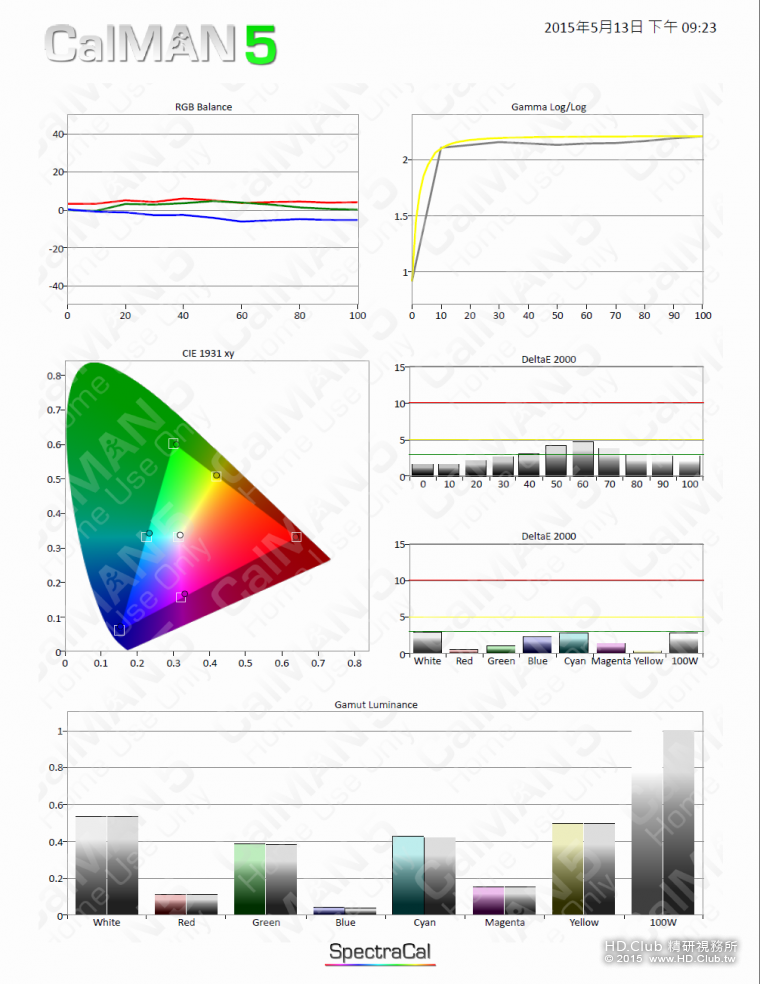

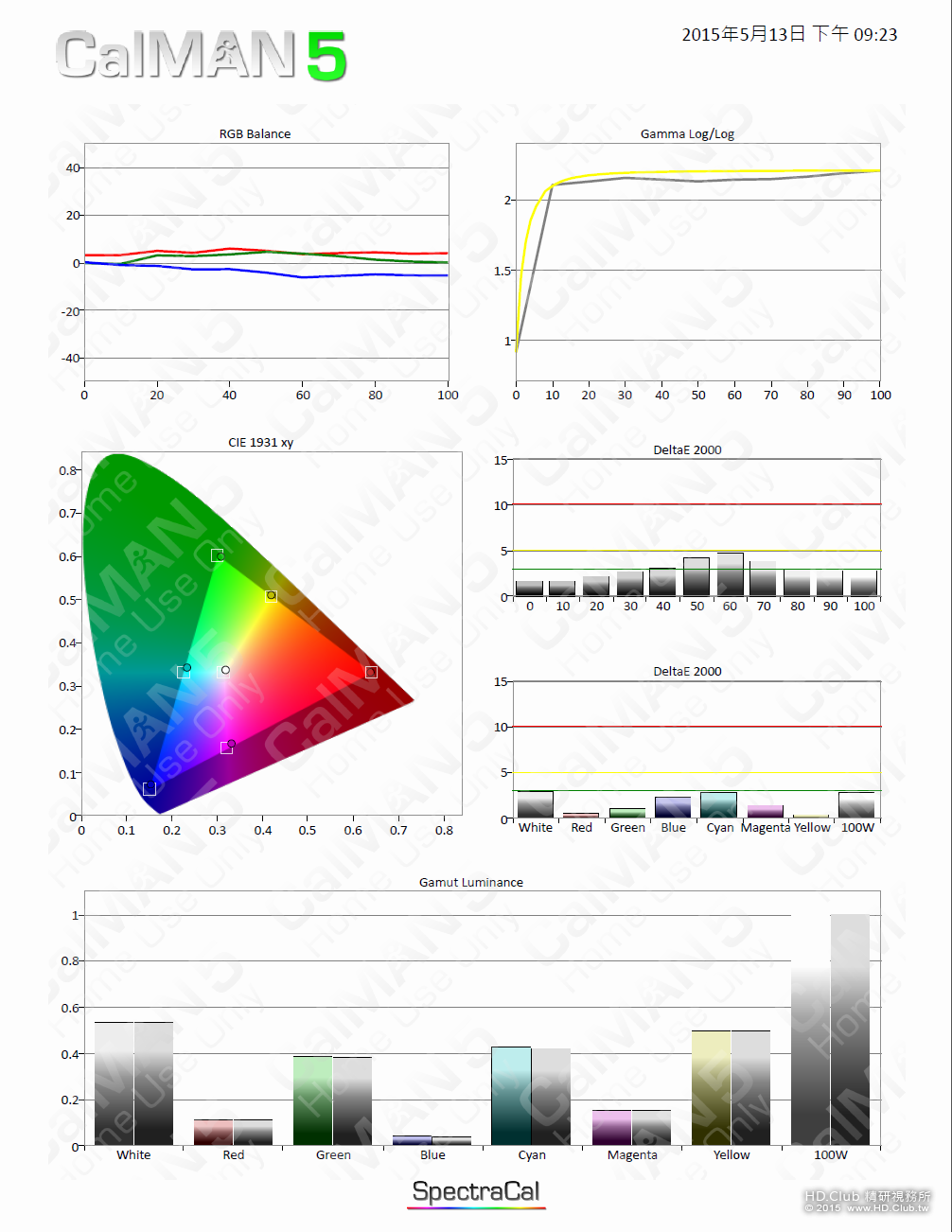

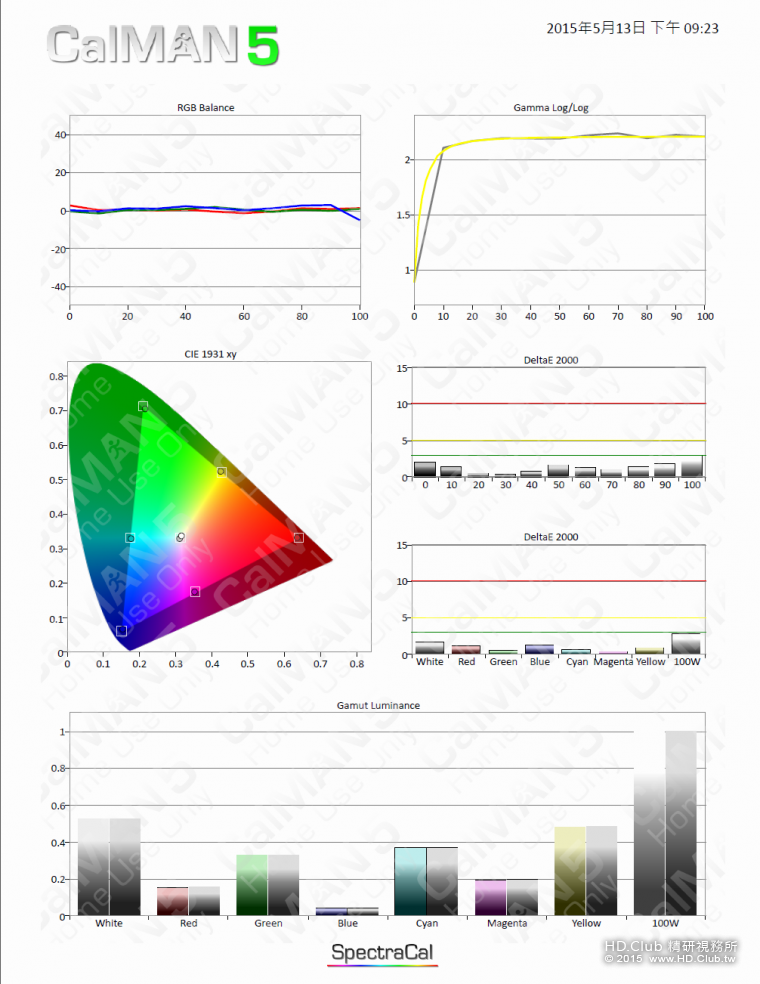

首先是自然模式，我們可以從下圖的結果看出，除了色溫有一丁點偏離外，這個模式已經非常接近HDTV的標準，所以一般用家安裝時，只需要設定正確，不需要額外的校正，就能得到很正確的標準畫面。以這台機器的身價跟測量的準確度來看，我推定這台機器應該是逐台校正才能有些水準。看到這個結果，心中有些莫明的感動，經過那麼多年，這些大廠總算開始重視影像標準了，至少在這台頂級機已經看到了開端跟趨勢。



接下來是測Adobe模式下的結果。會再多測這個模式主要是此機有強調到Adobe色域，所以特別測一下。測試結果如下圖，其色溫基本上跟自然模式相同，但色域已經切換到Adobe色域，而且非常精準。這對Epson來說算是一個滿大的進步，以往許多投影機雖然號稱廣色域，但幾乎沒看過有人會標示色域到那裏，最常見的就是一句廣色域帶過，好一點的會說是Ｘ% 的Adobe色域，幾乎沒有機器說它是準在Adobe色域。不準或不夠也就罷了，裏面顏色還會亂調，那是慘上加慘，就是慘~慘~慘。這次Epson不曉得吃了什麼大補丸，可以做此如此準確的Adobe色域，實屬難得。



此機出廠值除了色溫有一丁點偏差外，已經相當準確，所以後續的校正非常輕鬆，我大約只花了十幾分鐘把色溫的部份修平就結束了，下圖是Adobe模式下的量測結果，已經非常完全。因為自然模式跟Adobe模式是共用一組白平衡，測量結果也相同，就不再多貼結果。



另外對於雷射光源的特性我稍微多做一些說明，一般網友對於雷射光源的了解，大部份都是停留在壽命長這個點，事實上雷射跟燈泡光源比還是有個很重要的特性就是調變速度快。調變這字眼講得是比較專業些，大家可以把它想像成開關的速度，就是從最亮到完全關掉的速度，這點雷射遠比燈泡強。雷射一點亮幾乎馬上就可以衝到最亮，一關掉就可以馬上無光，燈泡就沒辦法，燈泡變暗慢速度的殘亮連我們肉眼都可以明顯感受，因為這樣，以往都需要加一個機械光圈才能實現動態光圈這個功能。現在以雷射當光源後，就可以直接調變雷射的輸出強度做相同的功能，所以DM才會說完全無光的黑。雖然這是用動態調變才能達到，然而此機的原生對比也是非常高，接下來舉辦鑑賞會時，記得去搶位一睹旗艦機的風采。

west

後來我把燈泡全開，鏡頭光圈縮小一半以上
犧牲一些亮度，整個畫面都立體生動起來了

日本TBS 所製作的視界遺產系列，部分畫面是以8K攝影機拍攝，畫質絕對是影像基準指標，透過CS衛星放送，編碼為4K 60p HEVC 10bit BT.2020

點擊圖片可欣賞1:1大圖

Yeunong

那天展示會有幸觀賞，此台機器搭配上布幕觀賞效果非常好，完全不像是投影機投射出來的影像，且色調表現跟色階呈現也十分細膩，挺驚豔的。

如果真的有興趣想要一次衝頂或者想要體驗高畫質，這台機器真的可以考慮

LEON

除了論壇專業的評測與量測之外，Epson EH-LS10000的精研獨家鑑賞會也已經於日前舉辦。

想看看參與鑑賞會精研的專業會員們對Epson EH-LS10000有什麼樣的正面評價嗎？請見以下討論串囉！

[精研活動公告] 雷射光源黑色絕對領域-Epson 最新旗艦投影機 LS10000 精研獨家鑑賞會 [台北市]

ED.CH.

說的再多不如親眼目睹,
口袋深度夠或AV重症者其實應該擁有它一陣子 --- 等待下一台旗艦機問世

鑑賞會後發表的文章我個人有一些感慨,
圖片跟內容實在很多都是重複的,
對於想知道各人不同看法的網友, 看到後來可能都會不耐了
畢竟硬梆梆的規格數字, 網路 google 一堆,
個人會建議之後避開相同點, 早點回文, 才是本站之福.

LEON

ED.CH. 發表於 2015-6-26 14:31
說的再多不如親眼目睹,
口袋深度夠或AV重症者其實應該擁有它一陣子 --- 等待下一台旗艦機問世

ED.CH兄所言甚是，您當日體驗會後所分享的優質文章也特別深受站長點名寫得真好。

站在站方的角度，我們多半還是希望與會的朋友可以多加分享回文；由於準備的節目每一場都大同小異，調整主要的基調與想要表達影像的方向也一樣，會造成照片上多有雷同的情況終究是情非得已。這部分個人可能也需要思考精進，未來在多場次的情況下，分別準備不一樣的內容或者轉個方向做不同的展示，讓與會者有截然不同的收獲，回文內涵也可以更豐富。

評測與量測的文章跟現場體驗是一體兩面，對於想「先上網做功課」的人來說，精研所提供多元資訊管道在此也希望能盡量滿足沉浸影音的各位前輩了。
