支援高解析音樂檔案的USB DAC專屬討論:

artist1128 · 發表於 2011-2-2 09:23:01

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

漸漸地,各廠商開始突破USB原本的限制,逐步推出支援24/192以上的USB DAC,可以請用家討論一下實際的使用心得嗎?

廠商要介紹產品特色或應用方法也很歡迎,但請勿直接拷貝DM上的文字,因為網路上已經很多了,在HD Club自然需要有點深度的文章....

artist1128 · 發表於 2011-2-2 09:24:57

本文章最後由 artist1128 於 2011-2-8 14:04 編輯

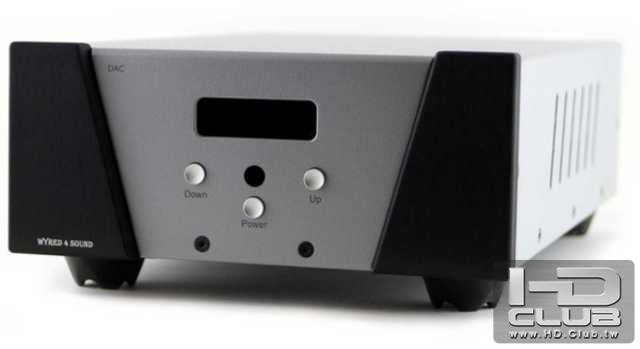

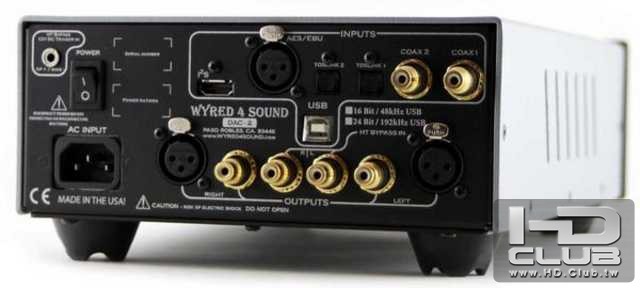

Wyred 4 Sound的DAC-2:

美金定價:$1.499
DAC-2內部採用ESS的32bit DAC晶片，32bit的音量控制器，分砌式類比輸出級，全平衡架構，24/192非同步USB輸入端....

W4S DAC-2 Features:

ESS Reference audio (ES9018) 32 bit DAC
W4S proprietary discrete output stages for optimum sonics
ESS Time Domain Jitter EliminatorR
Automatic oversampling for precise output filtering
Fully balanced design with balanced and unbalanced outputs
Upgradable Digital, Output, and USB boards (designed for future improvements)
Oversized toroidal transformer for solid and noise-free power
88,000uF of filtering with W4S low ESR "super-cap" (same as used in the STP-SE)
VFD display for input, sample rate, volume control, and configuration viewing
Remote control
Defeatable - 32 bit volume control
HT Bypass inputs (selectable via DC trigger)
2x Coax inputs
2x Toslink inputs
1x AES/EBU input
1x Balanced I2S input via HDMI cable (not standard HDMI cable format)
24-bit 192kHz Asynchronous USB input
Proprietary drivers for 32/64 bit Windows XP, Vista, 7 and Mac OS 10.4, 10.5 ,10.6
Factory selectable mains 115/230VAC
Compact size (8.5"W x 4.125"H x 13.5"D)
16 lbs.
Covered by a 3 YEAR WARRANTY

原廠介紹:

http://www.wyred4sound.com/webap ... ;find_groupid=18157

artist1128 · 發表於 2011-2-2 09:30:23

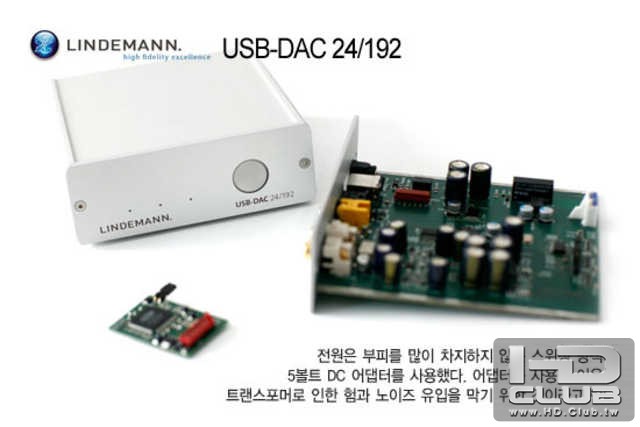

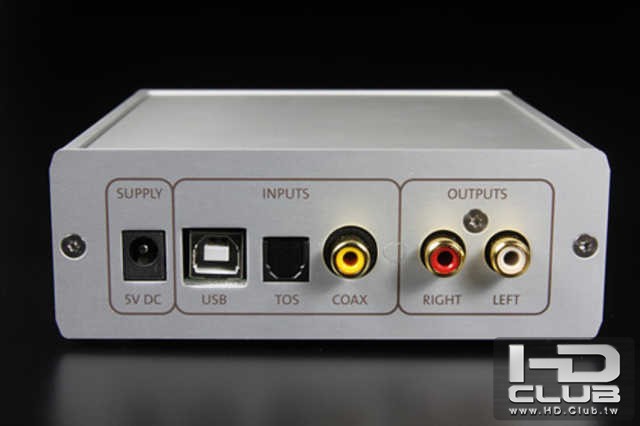

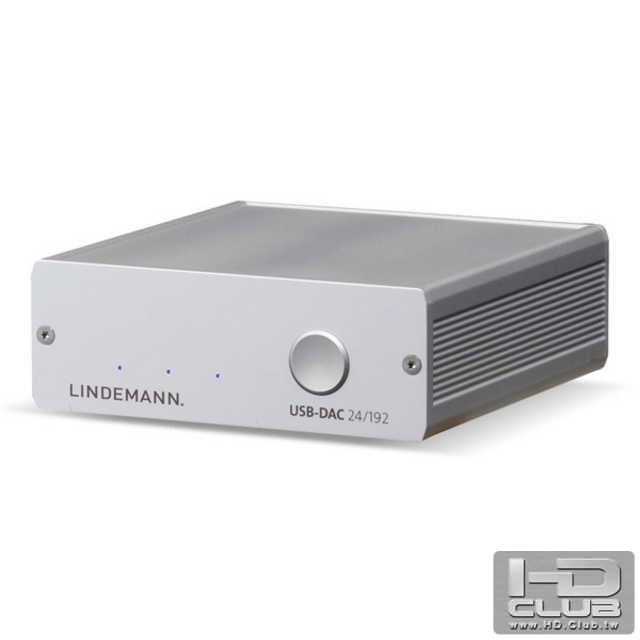

Lindemann USB-DAC 24/192:

器材規格:

Digital inputs    USB-B / TOSLINK / COAX
Supported sample-rates TOS/COAX 32 / 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHzSupported sample-rates USB 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz
Resolution    16 or 24 bit
Analog
Output voltage    1.4 V @ 0 dBFS
Output impedance    100 Ω
S/N (A-weighted)    -108 dB
THD (0 dBFS)    < 0.02 %
THD (-10 dBFS)    < 0.001 %
Dynamic range    120 dB
Frequency response    1Hz-22kHz (-3dB)
Dimensions    120 x 45 x 133mm (W x H x D)
Weight    395 g
Power consumption    5V/500 mA maximum

artist1128 · 發表於 2011-2-2 09:34:17

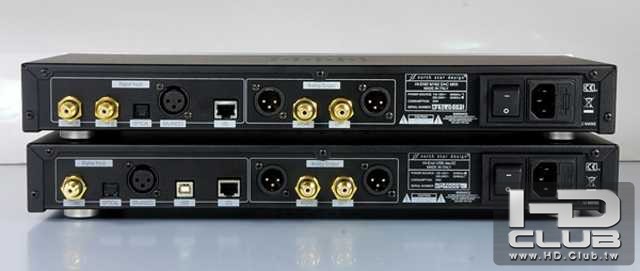

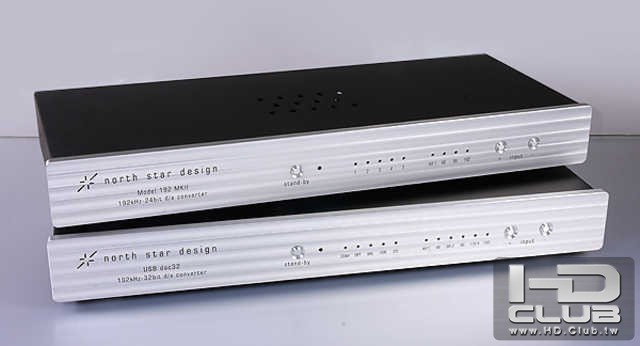

North Star Design Dac 32

器材規格:

數位輸入規格：32-192kHz，最高32bit。
動態範圍：126dB（24bit輸入時）
訊噪比：112dB
輸入端子：同軸×1、光纖×1、AES/EBU×1、I2S×1、USB 2.0×1
輸出端子：非平衡式（RCA）×1組、平衡式（XLR）×1組
尺寸：43.3×17×6cm（W×D×H）
重量：5公斤

artist1128 · 發表於 2011-2-2 09:36:19

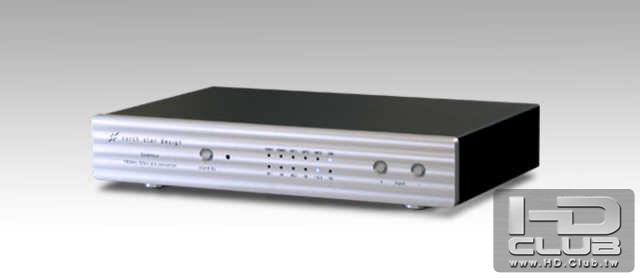

North Star Design essensio規格：
North Star Design essensio是簡化版，拿掉XLR、剩下一顆變壓器.
輸入取樣頻率：32kHz - 192kHz，up to 32 bit
動態範圍：123dB(24 bit input)
訊噪比：109dB
數位輸入端：二組S/PDIF(二組RCA同軸，三組Toslink光纖)，
一組USB 2.0埠
類比輸出端：一組RCA鍍金端子
電源：115V，60Hz，15VA
尺寸：30(寬) x 17(深) x 6(高) cm
重量：3.0 Kg

artist1128 · 發表於 2011-2-2 09:40:21

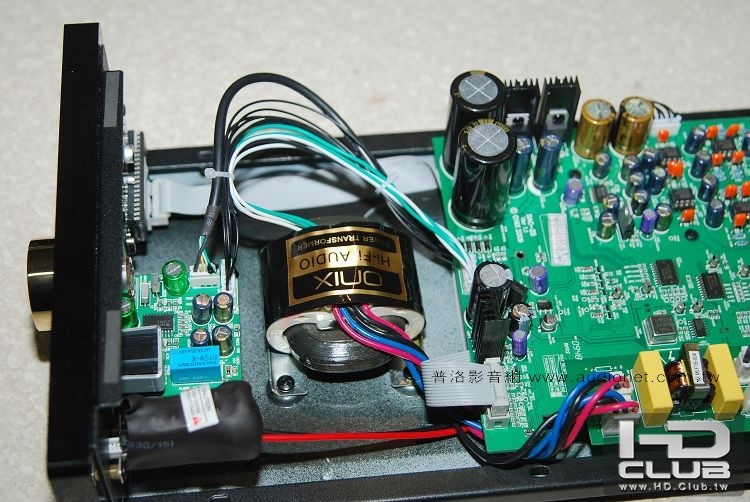

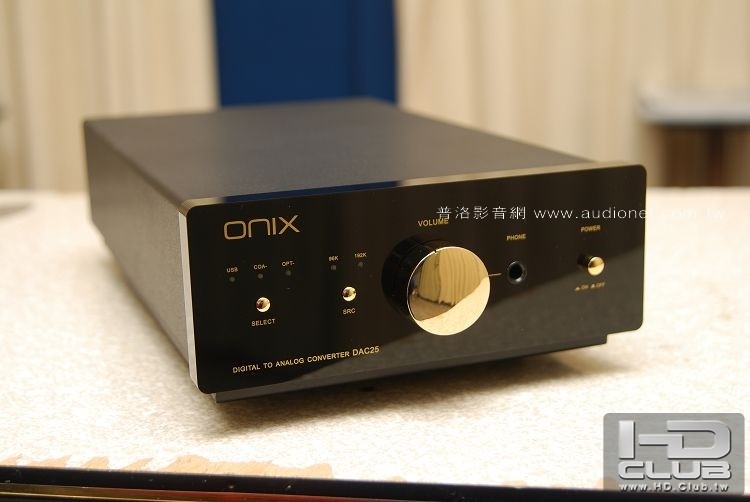

ONIX DAC25規格:似乎USB部分只能到16Bit/48kHz...
這台的好處是,電源的部分用上了高品質雙C-Core變壓器，數位、類比及控制電路採獨立供電,每聲道用上了兩只雙OP，電路是標準的真平衡設計,看得出用心.

Features:
1. Use 24bit/192KHz high precision DAC chip
2. Use asynchronous sampling chip to raising frequency at 192KHz with lower jitter
3. High precision clock system, it has Reclock function and reduce error code efficiently
4. USB input connect to the PC and realize the hi-fi sound through PC
5. Digital input plus pulse transformer as a good separation
6. Analog balance output
7. Headphone amplifier monitor

Specifications:
1. Dynamic range: (24bit) > 120dB
2. Signal noise rate: > 112dB(RCA); > 125dB(XLR)
3. THD+N: < 0.001%(20Hz-20KHz)
4. Output amplitude: 2VRMS

Main materials:
1. PCM2704 as USB sound card chip
2. PCM1792 24bit/192KHz DAC chip
3. SRC4192 upsamping chip
4. 3pcs OPA2134 op-amps
5. CS8416 digital receiver chip
6. R style transformer

artist1128 · 發表於 2011-2-2 09:44:43

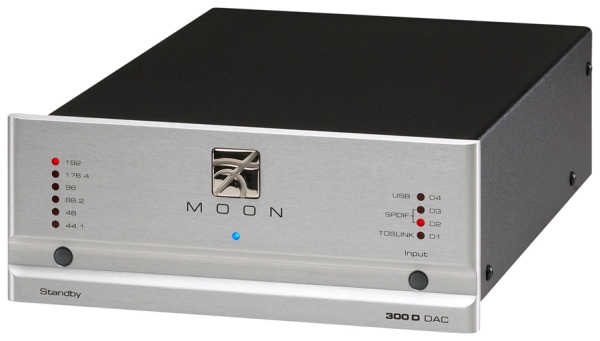

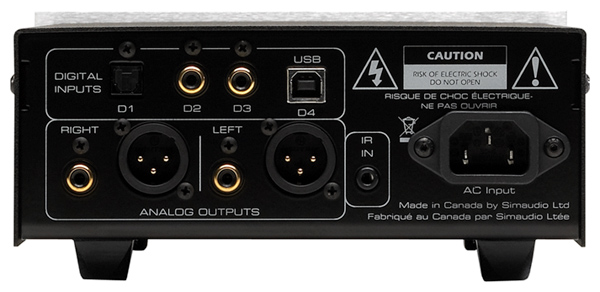

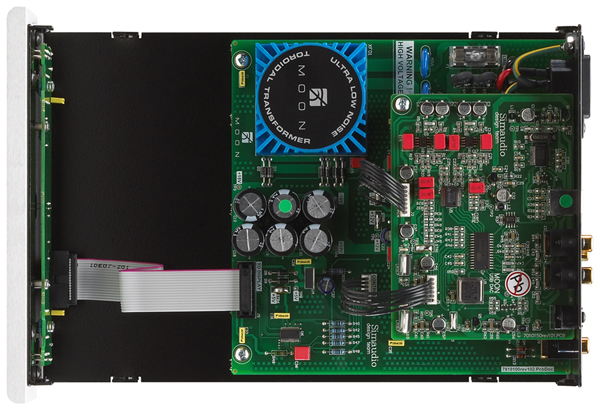

Moon 300D器材規格:

USB端子最高僅支援16bit/48kHz，數位同軸或光纖支援24bit/192kHz

型式：USB DAC
數位輸入：RCA同軸×2、光纖×1、USB（Type B）×1
數類轉換晶片：BurrBrown PCM1793
類比輸出：RCA×1、XLR×1
支援取樣頻率（光纖、同軸）：44.1、48、88.2、96、176.4、192kHz
支援取樣頻率（USB）：44.1、48kHz
頻率響應：2Hz~72kHz（+0/-3dB）
動態範圍：大於116dB
訊噪比：大於115dB
待機耗電量：5W
尺寸：190×80×280mm（W×H×D）
重量：3公斤

artist1128 · 發表於 2011-2-2 10:39:18

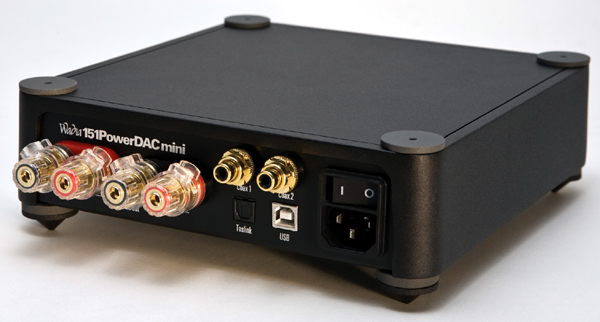

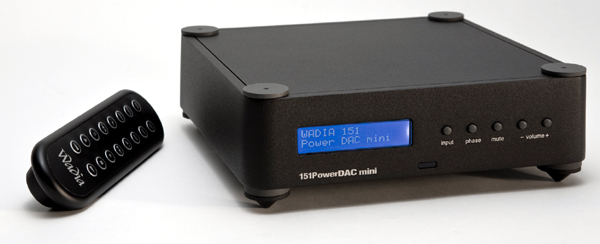

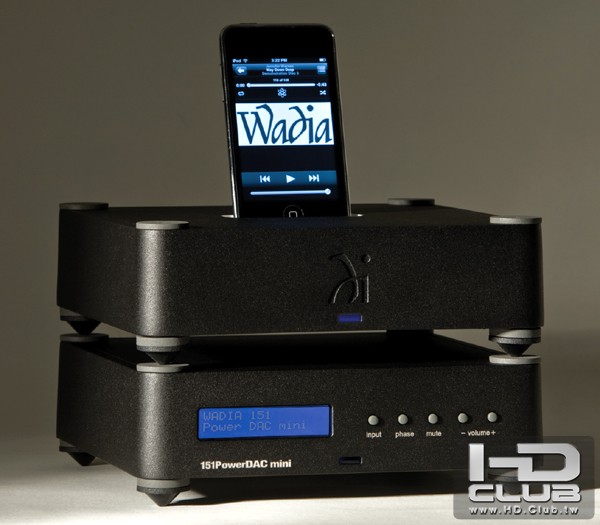

Wadia 151PowerDAC mini:不儘是DAC,更是部50W(4Ω)擴大機...
PRICE:
151PowerDAC mini: $1,195

Power: 25Wpc @ 8 ohms, 50Wpc @ 4 ohms
Inputs: four digital audio (USB, 2xSP/DIF-coax, Toslink-optical)
DAC Maximum Data Rate: USB—24-bit/96kHz, other inputs can accept up to a 24-bit/192kHz
Signal-to-noise: 103dB
Outputs: main speaker taps
Dimensions (H x W x D): 2.7” x 8” x 8”
Weight: 6 lbs.

artist1128 · 發表於 2011-2-2 10:41:04

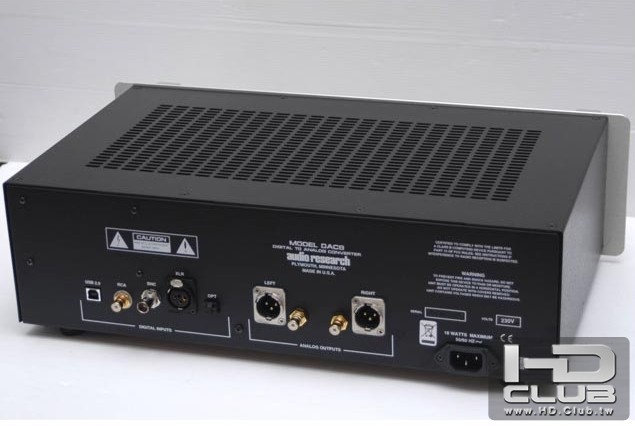

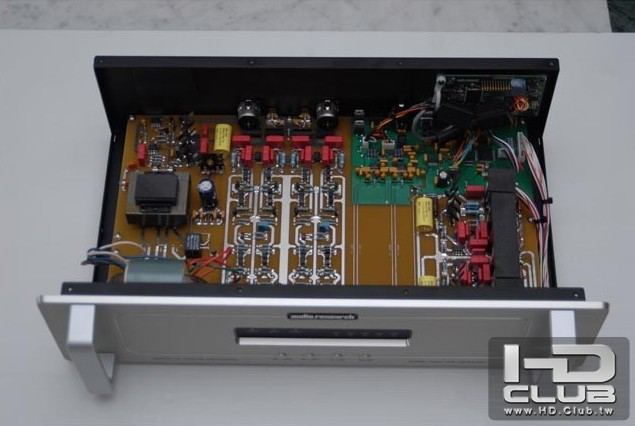

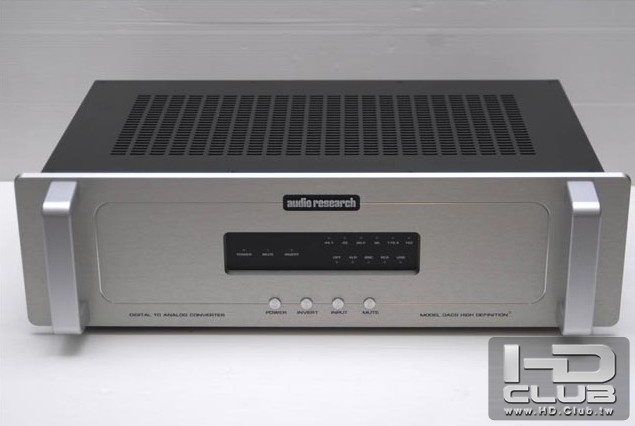

audio research DAC8: HiEnd大廠的正規軍
USB DAC支援24/192，全平衡架構、無負迴授、純晶體設計.
可惜沒用上真空管....

Frequency response       0.5Hz – 90kHz, +0 -3dB
20Hz – 20kHz, +0 -.15dB
Distortion       Total harmonic distortion: 0.015%
IMD + noise: 0.013%
S/N ratio       >114dB
Phase linearity
Channel separation       105dB
Resolution       24 bits each (quad DAC)
Output impedance       500 Ohms Bal, 250 Ohms SE
Analog outputs       Balanced XLR 6.6V RMS (16.4dBV) max.
Single-Ended RCA 3.3V RMS (10.4dBV) max.
Digital outputs
Digital inputs       USB 2.0 HS (480Mbps) 44.1 to 192kHz
RCA 75Ohms SPDIF, 44.1 to 192kHz
BNC 75Ohms SPDIF, 44.1 to 192kHz
XLR 110Ohms SPDIF, AES/EBU 44.1 to 192kHz
OPT 660nM Toslink Fiber 44.1 to 96kHz
Power requirements       100-125VAC 60Hz (200-250VAC 50/60Hz) 18W max, Sleep Mode 4W
Other
Master oscillator: 22.579mHz ±20Hz, for 44.1, 88.2 & 176.4kHz 24.576mHz±20Hz, for 48, 96 & 192kHz
Intrinsic jitter: <10pS
Power supply: 2 Transformers, 7 Regulators

Dimensions       19” (48cm) W x 5.25” (13.4cm) H x 10” (25.4cm) D. Handles extend 1.5” (3.8cm) forward of the front panel. Rear connectors extend .75” (1.9cm)
Weight       11.5lbs. (5.2kg) Net; 18lbs. (8.2kg) Shipping

artist1128 · 發表於 2011-2-8 14:00:19

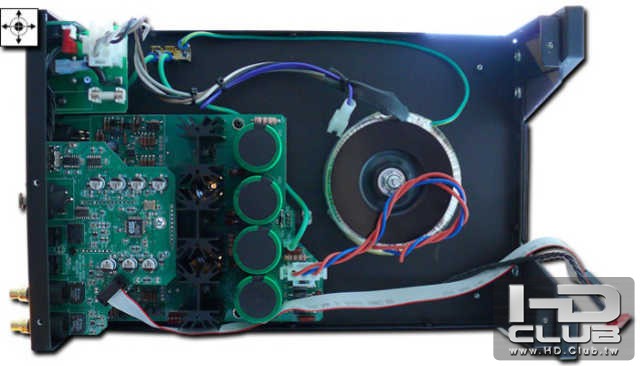

說說我對新世代訊源的一點看法:

目前這些不同廠商的器材設計與思考邏輯,可謂五花八門,各有各的目標與作法,也都達到了一定的品質要求,所以重點功課是,要用甚麼標準來挑選或者是設定自己的目標?

第一個想法是,電源是音響之本,有良好的電源設計,與毫不手軟提供充足甚至超過的餘裕度,才是值得信賴的做法。電源部分過於摳門陽春的器材,基本上我都不太看好,畢竟重現音樂規模需要豐沛且優質的電源供應,半分馬虎不得,因此器材的電源線路設計,變壓器、電容的容量與配置,全機總重量等等自然就是我個人的重要參考指標之一。

第二個想法,能接受的檔案格式當然是多多益善,mp3、wav、ape、flac、aiff、wv,甚至是DTS、DTSHD、Ture HD等等格式最好都具備解碼能力;解析度的上限一樣是越高越好,取樣頻率也別設限太多,無論是44.1K、48K、88.2k、96K、176.4k、192K或是其他市場上現有或將有的取樣率,最好都能正確解析出來。

第三個想法,為了更好的立體分離度,解碼晶片最好是每聲道至少一片獨立晶片,而且精確配對。最好的做法是全平衡線路,配上4片解碼晶片,然後可以全平衡輸出,當然單端輸出的彈性也不能少。優異精確的master時鐘訊號當然也是好聲的關鍵性因素。

第四個想法,線路設計最好是純A類,維持最佳的線性與音響特性,兩聲道的零件必須精確配對,在選料上,盡量避免使用短命的環保材質零件。如果使用表面黏著零件,電源部分的設計必須有足夠的說服力。若有必要,使用真空管整流、訊號放大或作為buffer使用都是很好的選擇,也能夠產生好的聽感,對於手上握有一堆NOS古董優質管的同好不締是升級上的一大福音。

第五個想法,有DSP開發能力的廠商,當然可以提供更有彈性的調音選擇,這部分牽涉極廣,每家廠商都有不同的konw-how,是否提供未來透過網路或USB碟升級韌體的空間,藉以提升表現,將是觀察的重點。除此之外,因應不同空間與個人喜好,能夠提供不同的preset讓用家自行選用,當然是更為貼心的設計。

第六個想法,提供非同步USB給更高的音樂取樣率使用當然是必須的,44.1K的升頻畢竟不敵原始高解析的音樂資料流。提供真正優質的USB輸入設計也是絕對必要的,否則不如買張好的數位輸出聲卡,透過同軸或光纖搭配音響使用的中高階DAC即可,不需要特別買個具備USB輸入端子的DAC。

第七個想法,如果必要,搭配一個適當控制諧振的機殼架構也是不可或缺的好聲要素之一,但不必是為了多賣幾個錢才搞得雄壯威武。

第八個想法,若是必須電腦控制播放,就不必花太多預算在界面處理上,若是準備開發一體機,希望是採外接硬碟的方式,避免硬碟的高熱與雜訊干擾到音樂訊號。可以透過DVI或HDMI外接螢幕也是縮小體積增加彈性的方法,介面上能夠接受中文檔名與目錄名稱是很重要的,這樣可以便於繁重的分類整理工作。

林林總總歸結起來,似乎當前市面上還沒有符合以上所有需求的USB DAC,就看廠商的後續發展與用家的個人選擇了.....

artist1128 · 發表於 2011-2-8 14:05:52

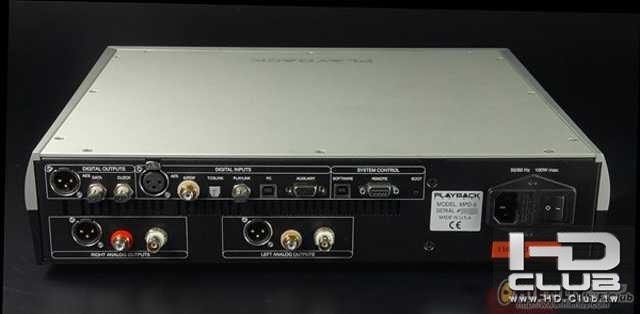

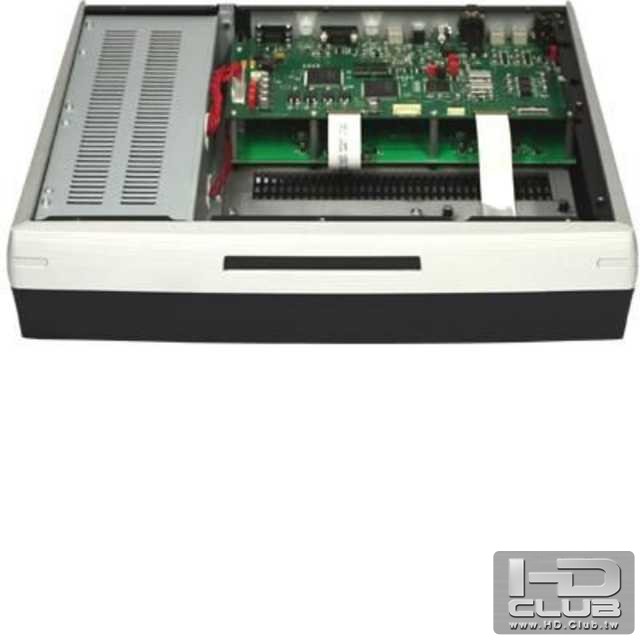

寄予重望的廠牌,但未來USB是否支援到192K還在未定之天... 類比輸出：XLR×1、 RCA×1、 BNC×1
數位輸出：AES/EBU×1（最高24bits/192kHz）
數位輸入：AES×1　 S/PDIF×1　 TOSLINK×1　PLAYLINK×1　USB×1

artist1128 · 發表於 2011-2-8 14:07:41

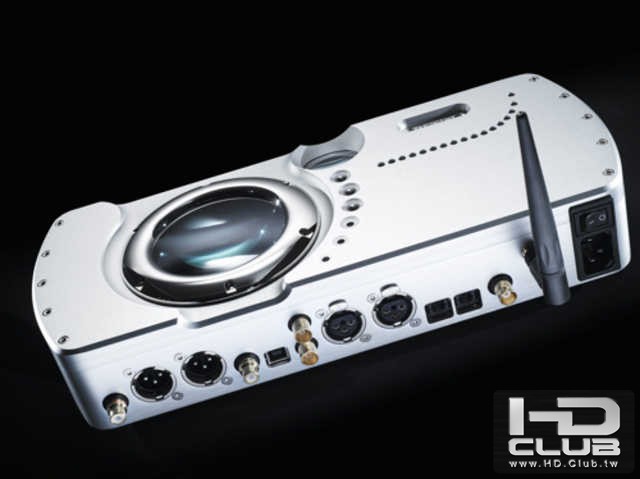

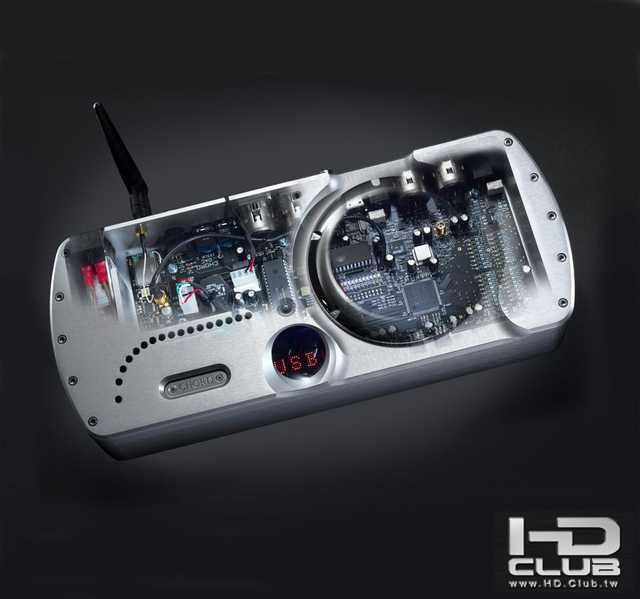

Chord QBD76:

聽說聲音表現相當狠毒,各國評論也是好評連連,不曉得透過USB的聲音又是如何?
規格　　
HARMONIC DISTORTION
< -103 dB (1kHz, 24-Bit @ 44.1KHz Sample Frequency)
< -110dB (100Hz, 24-Bit @ 44.1KHz Sample Frequency)
SIGNAL TO NOISE RATIO > 120dB
CHANNEL SEPARATION > 125dB @ 1KHz
DYNAMIC RANGE 122dB
SWITCHABLE DIGITAL
INPUTS
2 x 75 SP/DIF BNC Coax
2 x AES Balanced XLR Input
2 x Plastic fibre optic ( TOSlink )
1 x USB ( B type )
1 x Bluetooth supporting A2DP Stereo Audio ANALOGUE OUTPUTS
2 X RCA Phono
2 X BALANCED XLR
RAM BUFFER 3 Settings – off, minimum & maximum
PHASE SWITCH 2 Settings – Positive or Negative output phase
SAMPLE FREQUENCIES 32KHz – 96KHz Single Cable,176KHz & 192KHz Dual Cable ( Dual data mode )
OUTPUT MAX 6V rms. Balanced. 3V rms. unbalanced
OUTPUT IMPEDANCE 75 (short circuit protected)
DIMENSIONS IN MM 338 x 60 x 145mm (Width x Height x Depth)
WEIGHT 7 Kg

r32 · 發表於 2011-2-9 09:04:50

Playback Designs MPS-5的USB不能支緩24/192, 稍後該公司會推出一個硬件upgrade :

原本Playback Designs的5系列（MPS-5 SACD/CD唱盤與）MPD-5數位類比轉換器，它們的USB數位輸入僅能接受標準的48kHz/16bit音樂信號，如此一來不就被新推出且價位僅約一半的3系列比下去了嗎？別擔心，因應3系列的上市，Playback Designs也會推出5系列的「升級轉換盒」，透過它5系列的USB輸入就能提升為384kHz/24bit PCM與6.1MHz DSD聲音信號對應！

(自影音部落)

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

The USB add on will be available in April. We have not set the price yet, but we should know in the next few weeks. It is a 4 x 6 x 1 box that will use a proprietary connection which will only work with Playback Designs products.

~ Playback Design

artist1128 · 發表於 2011-2-9 09:51:53

不急不急.....等他原生的非同步USB器材誕生.....

artist1128 · 發表於 2011-2-9 09:53:34

目前最有信心,最看好的是大廠Audio research出的DAC8,無論是廠牌信心,一貫品質與規格都到位,更重要的是,價格相對而言相當合理....

steveyy0421 · 發表於 2011-2-9 11:24:37

長知識之前才買入門級HIFIDIY MINI USB DAC SE來使用而已
看了一下USB部分使用 pcm2707 16bit-44.1KHz 升頻上去而已

下次試試直接DAC解碼 (PCM1793)看看音色有無差異

u811038 · 發表於 2011-2-9 13:31:56

我聽過第一台W4S~~MOON 300D!!

但這次是發300D的弟弟100D的使用心得

Moon 100D，規格就是300D的簡化!
ㄧ個同軸輸入，ㄧ個光纖輸入，ㄧ個USB輸入，ㄧ對類比輸出!!
晶片與300D是用相同的!!USB缺點也是相同!!
電源使用上是最大可惜，是AC電源!!
大小約一個男生的手掌大小!!(有黑色和銀色)

這台網路資訊較少!!
因此PO一下小弟的不才心得

跟某老闆借來使用心得如下:

用文聲CDP同軸輸出至100D，100D拉類比至文聲擴大機，喇叭SA 505!!
線材除了同軸線外都是用銀線材!!

使用Moon 100D搭配文聲後，加強了文聲的厚度!!空間包覆感也增加了!!
高音部份個人感覺沒有很大的差異，主要還是空間感和厚度的增加!!

這是個人小小心得!!
