從 SONY Motionflow 脈衝模式看到技術回歸

len1978 · 發表於 2012-12-12 19:36:01

SHARP目前的電視產品，倍速與背光控制還是一樣用120HZ的演算插圖加上BACKLIGHT SCANNING，把原本的一張畫面，加上一張演算補插之後再"拆成"8張畫面來顯示。

從一張變8張的畫面更新頻率來看的話，對降低殘像效果來說是會有幫助的。

以前的SONY HX900也曾採用過這種方式。
現在這個SONY推出的新技術還是不太了解是好在那裡??

kkmdti · 發表於 2012-12-13 07:47:05

len1978 發表於 2012-12-12 19:36
SHARP目前的電視產品，倍速與背光控制還是一樣用120HZ的演算插圖加上BACKLIGHT SCANNING，把原本的一張畫面 ...

就小弟看過的評價來說，好在

1、殘像感大量減低
2、無補差運算生成出來的影像，實際顯示張數為原影格

一般背光掃描技術在搭配倍速時，每一影格該當位置的背光仍是有開啟
上圖中的情況是分四區，每一區域都會連刷兩次
算是比較好的，差一點的機型應該是分二區，上下各刷一次
但無論如何，理論上液晶剛轉換，尚未完全就位時，前部顯示的畫面可能較不清晰
背光掃描技術沒有回避這個問題
而SONY的脈衝模式，是直接選最清晰的最後一枚，將其完整顯示

當然，也因為實際顯示時間較短（60/240，只有1/4時間點亮）
這模式下畫面的亮度看起來會比較低

pie1394 · 發表於 2012-12-13 15:27:54

本文章最後由 pie1394 於 2012-12-13 15:54 編輯

就算是 Pioneer KURO 或是 Panasonic NeoPlasma 對付動態影像的點時, 也是有改變顏色顯示的驅動模式...

據我所知, 兩家的做法不太一樣...

PDP 一般顯示是積分法, 一個畫面分幾段時間點不點亮畫素來累積出設定的色彩亮度...

NeoPlasma 面板在今年的 VT50 / GT50 機種, 是 12 段積分法的時間內, 每一段除了不亮 & 全亮之外, 還多出 0.5 倍亮度的選擇, 所以每一段時間有三種不同的變化可以選... 每張畫面時間內的點, 可以組合出更多的亮度色階...

以這個設計, 一般來說, 普通亮度到高亮度的色階, 可能儘量用 50% 亮度共 12 段去組合出來...

但遇到某些點會產生較大的亮度變化時, 就可以改變驅動模式, 用 100% 更少段去組合出相同亮度, 然後就會有好幾段等同插黑效果, 直接消除人眼視覺暫留 & 眼球追蹤的特性...

KURO 面板遇到動態畫面時, 則是將這類顏色變化很大的點, 將能量集中在第 1 段時間內, 讓螢光體可以發出多種亮度的變化... 其他段的時間, 則是不發光, 拉出更長的插黑時間...

SKAP · 發表於 2012-12-13 16:32:34

本文章最後由 SKAP 於 2016-10-11 00:08 編輯

len1978 發表於 2012-12-12 19:36
SHARP目前的電視產品，倍速與背光控制還是一樣用120HZ的演算插圖加上BACKLIGHT SCANNING，把原本的一張畫面 ...

SONY也有LED背光閃爍、背光掃描2種方式

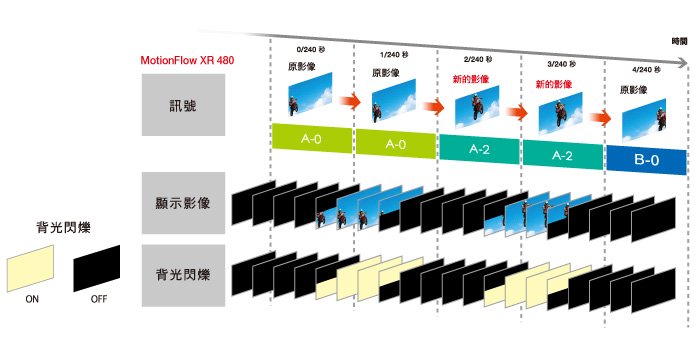

Motionflow XR 480
演算出一張新畫面，原圖2次+新圖2次，第2張才開啟背光顯示

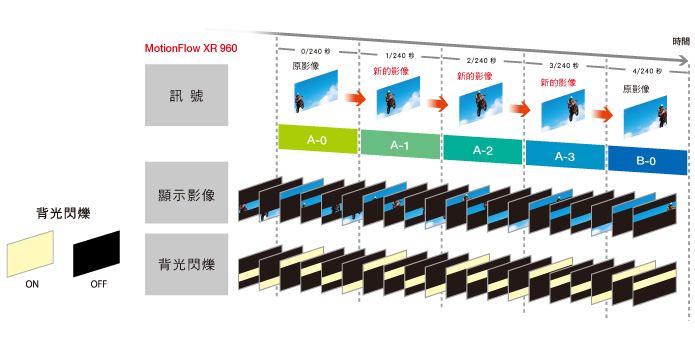

Motionflow XR 960
演算出3張新畫面，每一張背光分4次掃描

XR960無緣測試
XR480的話，內建多種模式，標準、流暢、清晰、清晰+、脈衝
其中動態解析度最高的是脈衝模式(同時也是亮度最低、閃爍最明顯)

另附上比較圖

kkmdti · 發表於 2012-12-13 21:38:38

本文章最後由 kkmdti 於 2012-12-13 21:39 編輯

pie1394 發表於 2012-12-13 15:27
就算是 Pioneer KURO 或是 Panasonic NeoPlasma 對付動態影像的點時, 也是有改變顏色顯示的驅動模式...

據 ...

1、VT5記得半亮是1/4亮度

2、用subfield來提高動態解析，不到VT5 ，VT2的時候就有了
   個人的VT20W就有類似功能    就是拿色階表現去換動態解析度

3、帳面上弄的再誇張（2500HZ），其實就是優化電路驅動而已
   VT5還是有色割的，動態解析度還是不比高檔CRT
   電漿號稱的超高色階，實際上大概在全畫面亮度為中低、相對靜止畫面才有真效用

SKAP · 發表於 2016-10-11 00:07:25

最近發現下面這個網站最下方問與答有提供SONY各種倍速模式的照片
http://www.rtings.com/tv/reviews/sony/x830c
http://www.rtings.com/tv/reviews/sony/x850c

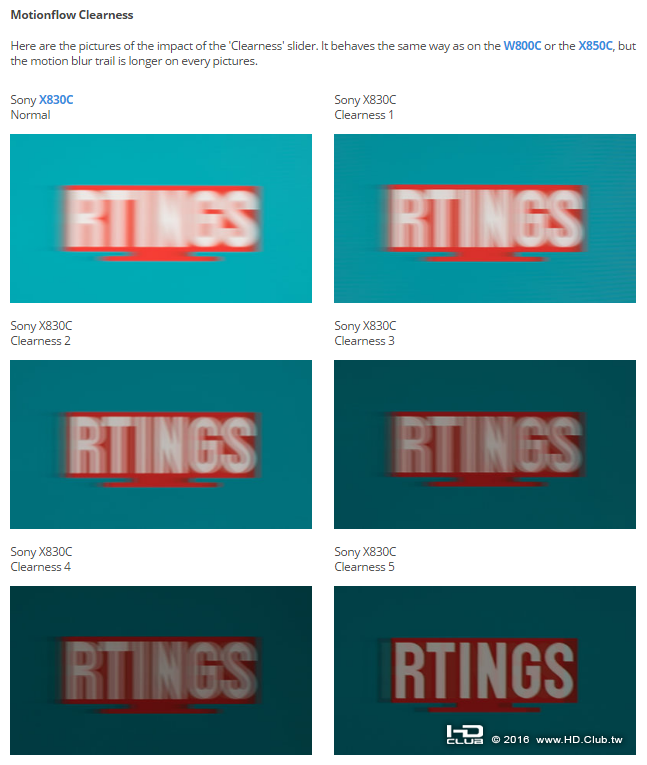

2015、2016年機種似乎改名叫做Clearness，有1~5種
未命名 - 1.png

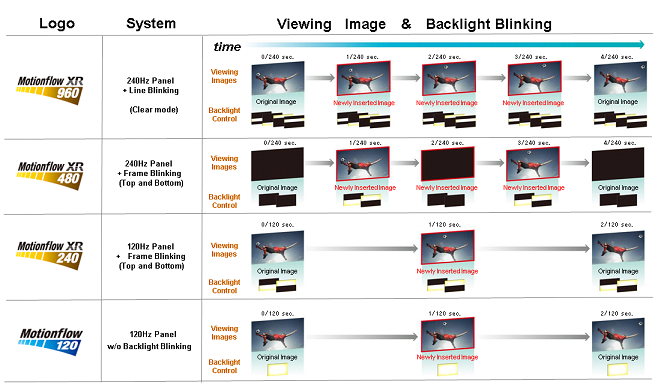

另外SONY 4K電視的Motionflow XR算法似乎不同
Motionflow XR 240是用60Hz面板
Motionflow XR 960是用120Hz面板

既然不是240Hz面板，那實作方式肯定與前面解說不同
目前尚未看到詳細運作原理

另外小弟錄了一段介紹影片，不確定各位是否能看清楚其中差異
https://www.youtube.com/watch?v=UXUPTNu-D2k
