AV端子
AV(RCA)端子(支援480I)
影像訊號與聲音訊號同捆的Composite線材，分別為黃、白、紅三色同捆的線，
出三元色，藉以還原影像。
它 是 聲、畫分離的視頻 端子 ，一般由三個獨立的RCA插頭（又叫梅花介面RCA 端子 ）組成的，其中的V介面連接混合視頻信號，為黃色插口；L介面連接左聲道聲音信號，為白色插口；R介面連接右聲道聲音信號，為紅色插口。它 是 一種混合視頻信號，沒有經過RF射頻信號那些調製、放大、檢波、解調等過程，信號保真度相對較好。圖像品質影響受使用的線材影響大，解析度一般可達350-450線，不過由於它 是 模擬介面，當用於數字顯示設備時，需要一個模擬轉數字的過程，會損失不少信噪比，所以一般數字顯示設備不建議使用
S端子
S端子
S-VIDEO端子(支援480I)
S端子將亮度與彩度分開來傳送以避免衰減，也就是Y/C分離,接頭4個pin，分別為亮度(Y)、彩度(C)與外圈的地線，
另外日本國內發賣的產品,公母S端子接頭上方會突起一小塊,要接在其他國家的端子時要將公插修剪掉
端子也是非常常見的端子，其全稱是Separate Video，也稱為 SUPER VIDEO。S-Video連接規格是由日本人開發的一種規格，S指的是「SEPARATE（分離）」，它將亮度和色度分離輸出，避免了混合視訊訊號輸出 時亮度和色度的相互干擾。S端子實際上是一種五芯接口，由兩路視亮度信號、兩路視頻色度信號和一路公共屏蔽地線共五條芯線組成。
同AV 接口相比，由於它不再進行Y/C混合傳輸，因此也就無需再進行亮色分離和解碼工作，而且使用各自獨立的傳輸通道在很大程度上避免了視頻設備內信號串擾而產 生的圖像失真，極大地提高了圖像的清晰度。但S-Video 仍要將兩路色差信號(Cr Cb)混合為一路色度信號C，進行傳輸然後再在顯示設備內解碼為Cb和Cr進行處理，這樣多少仍會帶來一定信號損失而產生失真(這種失真很小但在嚴格的廣 播級視頻設備下進行測試時仍能發現) 。而且由於Cr Cb的混合導致色度信號的帶寬也有一定的限制，所以S-Video雖然已經比較優秀，但離完美還相去甚遠。S-Video雖不是最好的，但考慮到目前的市 場狀況和綜合成本等其它因素，它還是應用最普遍的視頻接口之一。
色差RCA端子
色差端子(支援480I與480P)
除了把亮度(Y)與彩度(C)分離之外，又把彩度分離成兩種訊號，分別是藍色與亮度的色差(B-Y)以及紅色與亮度的色差(R-Y)，
由綠、藍、紅三條線構成，與Composite端子一樣是使用RCA接頭。
色差訊號又分Y Cr Cb與Y Pr Pb，Y Cr Cb僅能支援480I，而Y Pr Pb能夠支援480P
另外歐規則稱色差為YUV
色差端子 -YCbCr
影像解析度:1080P/1080i/720P/480p/480i
RCA它是在S 端子 的基礎上，將色度訊號分離，相當於YUV三個訊號，其解析度可達到600線以上。不過由於分量 色差 端子 成本很高 。也就是常見的YCbCr（或寫成YPbPr）輸入電視類產品現在都是靠 色差 輸入來提高輸入訊號品質，而且透過 色差 端子 ，可以輸入多種等級訊號，從最基本的480i到倍頻掃描的480p，甚至720p、1080i等等，都是要透過 色差 輸入才有辦法將訊號傳送到電視當中。
它通常採用YPbPr 和YCbCr兩種標識，前者表示逐行掃描 色差 輸出，後者表示隔行掃描 色差 輸出。由上述關係可知，我們只需知道Y Cr Cb的值就能夠得到G 的值( 即第四個等式不是必要的)，所以在視頻輸出和顏色處理過程中就統一忽略綠色差Cg 而只保留Y Cr Cb ，這便是 色差 輸出的基本定義。
作為S-Video的進階產品 色差 輸出將S-Video傳輸的色度信號C分解為 色差 Cr和Cb，這樣就避免了兩路 色差 混合解碼並再次分離的過程，也保持了色度通道的最大帶寬，只需要經過反矩陣解碼電路就可以還原為RGB三原色信號而成像，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號通道，避免了因繁瑣的傳輸過程所帶來的 影像失真，所以 色差 輸出的介面方式是目前類比的各種視頻輸出介面中最好的一種。

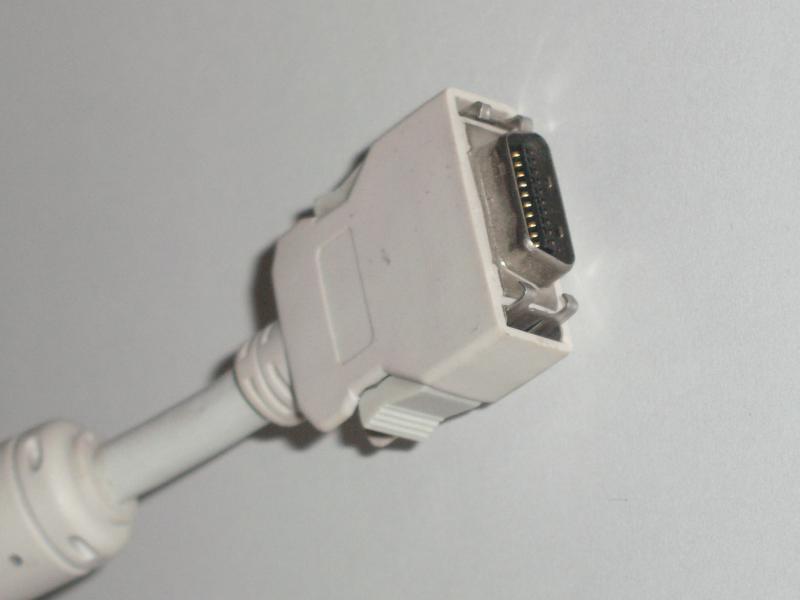

D端子
D端子(支援480I至1080P)
D端子的原理與色差端子是完全相同的，只是D端子把色差端子的三條RCA接頭整合成一個D型接頭一條線，接線較為方便，所以D端子與色差端子也是能夠互相轉換的。
D1 480i（525I）
D2 480p（525P）
D3/D4 1080i（1125I）
D4 720P (750P)
D5 1080P
HDMI端子
HDMI端子(支援1080P)
全名為High Definition Multimedia Interface
HDMI是數位式傳輸，而且HDMI能夠同時傳送影像與聲音，由於是數位式的所以能夠有容錯機制，可以有非常高的畫質表現。
HDMI HDCP的新型視訊 端子 ，這是做什麼用的呢？是未來的趨勢嗎？如果配備有 HDMI 端子 ，要如何去應用呢？
HDMI 是High Definition Multimedia Interface的縮寫，是一種新型數位AV 端子 的名稱，這種 端子 的最大特色，就是可以同時傳送數位影音訊號，將數位的影像及數位的聲音利用一條訊號線來傳送，如此既可以簡化線材又不會有接錯的疑慮。
由於 HDMI 可以帶來這樣的方便性，因此許多新型的顯示器如LCD、PDP、RPTV、投影機等，都已經配備了 HDMI 數入 端子 ，而DVD播放機配備有 HDMI 輸出的也越來越多。
至於HDCP這四個字則是High Band-Width Digital Content Protection的縮寫，是一種先進的防拷機制，此一防拷機制具有「主動」的認證機能，也就是說必須在兩台機器的 端子 之間相互認證HDCP之後，訊號才得以傳輸過去。這樣嚴密的作法，是為了確保高品質的影音訊號不會被盜拷。
由於經由 HDMI 端子 來傳送訊號，可避免不必要的A/D及D/A轉換過程，噪訊可降到最低，傳真度可相對提升，因此會有越來越普遍的趨勢。另外， HDMI 數位視訊和DVI-D 端子 的數位視訊格式是相同的，因此可以利用轉換頭來將兩者聯結應用，只不過此時的DVI-D 端子 仍要有HDCP認證機能，否則視訊是傳不過去的。
同軸數位(SPDIF)
SPDIF(S/PDIF，SONY/PHILIPS Digital Interface)
SPDIF 制訂於80年代，由推動CD規格的SONY與PHILIPS這兩大廠商的合作產物。
最初是為了家用的CD player以及DAT錄音座而設計。
SPDIF是一個數位訊號的傳遞規格，可以是 CM、AC3、DTS等訊號
光纖端子
光纖(Optical)
光纖是由Toshiba自行發展出的另一種數位輸出,靠的是光線在穿過玻璃時會產生折射現象,
從而在多層透明玻璃中傳輸
光纖線(Toslink)取Toshiba與link合併的縮寫
[ 本帖最後由 亞瑪遜戰士 於 2008-1-9 12:52 編輯 ] |
評分
-
查看全部評分
|
狗仔卡
發表於 2007-12-12 22:00:09
提升卡
沉默卡
喧囂卡
變色卡
發表於 2007-12-13 11:07:45
樓主
就拜託您來個詮釋吧 ! 看來您真是研究的很透徹. 感謝指教 !
